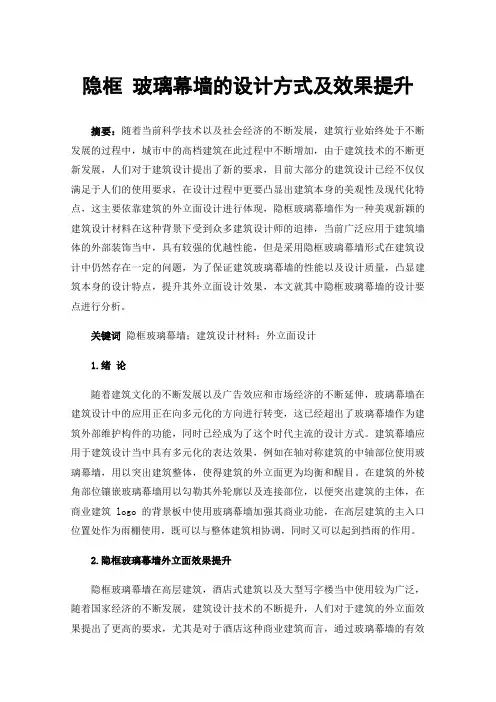

隐框玻璃幕墙的设计方式及效果提升
隐框玻璃幕墙的设计方式及效果提升摘要：随着当前科学技术以及社会经济的不断发展，建筑行业始终处于不断发展的过程中，城市中的高档建筑在此过程中不断增加，由于建筑技术的不断更新发展，人们对于建筑设计提出了新的要求，目前大部分的建筑设计已经不仅仅满足于人们的使用要求，在设计过程中更要凸显出建筑本身的美观性及现代化特点，这主要依靠建筑的外立面设计进行体现，隐框玻璃幕墙作为一种美观新颖的建筑设计材料在这种背景下受到众多建筑设计师的追捧，当前广泛应用于建筑墙体的外部装饰当中，具有较强的优越性能，但是采用隐框玻璃幕墙形式在建筑设计中仍然存在一定的问题，为了保证建筑玻璃幕墙的性能以及设计质量，凸显建筑本身的设计特点，提升其外立面设计效果，本文就其中隐框玻璃幕墙的设计要点进行分析。
关键词隐框玻璃幕墙；建筑设计材料；外立面设计1.绪论随着建筑文化的不断发展以及广告效应和市场经济的不断延伸，玻璃幕墙在建筑设计中的应用正在向多元化的方向进行转变，这已经超出了玻璃幕墙作为建筑外部维护构件的功能，同时已经成为了这个时代主流的设计方式。
建筑幕墙应用于建筑设计当中具有多元化的表达效果，例如在轴对称建筑的中轴部位使用玻璃幕墙，用以突出建筑整体，使得建筑的外立面更为均衡和醒目。
在建筑的外棱角部位镶嵌玻璃幕墙用以勾勒其外轮廓以及连接部位，以便突出建筑的主体，在商业建筑logo的背景板中使用玻璃幕墙加强其商业功能，在高层建筑的主入口位置处作为雨棚使用，既可以与整体建筑相协调，同时又可以起到挡雨的作用。
2.隐框玻璃幕墙外立面效果提升隐框玻璃幕墙在高层建筑，酒店式建筑以及大型写字楼当中使用较为广泛，随着国家经济的不断发展，建筑设计技术的不断提升，人们对于建筑的外立面效果提出了更高的要求，尤其是对于酒店这种商业建筑而言，通过玻璃幕墙的有效应用不但可以凸显酒店建筑的外轮廓，使其外立面更为醒目，提升酒店的整体格调，同时通过采用玻璃幕墙作为建筑的外部围护结构可以提高酒店房间内部的采光，形成更为适宜的居住效果。
框架玻璃幕墙横框偏转的问题分析及解决
绿色环保建材D 〇l :10.16767/j .cnki .10-1213/tu .2019.10.010框架玻璃幕墙横框偏转的问题分析及解决赵鹏辽宁泰丰科技建设有限公司近年来，由于玻璃幕墙的不断发展，人们对幕墙的保温及防 护要求越来越高，尤其这几年我国对保温节能这方面特别重视， 玻璃的K 值要求越来越严格，在双层中空玻璃无法满足要求的 情况下，已经有不少工程要求玻璃需采用三片双中空玻璃，或者 是中空夹胶形式的三片玻璃形式，而且玻璃分格也不断要求大 板块通透的效果，使得一整片玻璃重M 大大增加。
作为框架玻 璃幕墙玻璃重力方向的承力构件一横框，由于玻璃的重心都是 在横框的外侧，与横框的重心不在同一垂直方向，所以横框垂直 方向主要承受的是扭矩。
如何抵抗玻璃重力引起的扭矩，保持 横框的受力平衡,是本文主要论述的关键点。
在多年的幕墙施工实践中，根据现场安装工人的反馈，当一 块很重的大板块或厚玻璃安装到框架龙骨上(尤其是铝合金龙 骨），铝合金横框经常发生一定角度的偏转，玻璃板块重量越大 偏转越明显，即使玻璃板块竖向受力同定后（即四边固定后），横 框偏转角度有所减轻，但是这情况还是存在的，尤其大板块的玻 璃的下横框。
横框发生偏转有以下几点缺陷：(1)首先美观性差。
框架龙骨安装好后应该横平竖直，不管是竖龙骨还是横龙骨的两个侧面都应该与玻璃面垂直(弧面玻 璃除外），如果横框头部向下倾斜，横框侧面不与玻璃垂直，那室 内给人的感觉性就差很多。
在室外,由于横框偏转，室外大板块 玻璃下沉量多，无法与未发生偏转横框上的小板块玻璃在同一 水平线上,造成胶缝不直，同时发生偏转后大板块玻璃也无法保 证与正常板块保持同一水平，当有光线反射时，使人很明显感受 到玻璃不平，影响美观。
(2)防水功能性影响。
由于横框偏转，继而影响玻璃不平，若是全隐框幕墙问题还不明显，接缝处可以采用打胶密缝防水， 玻璃之间的阶差可以用密缝胶弥补，可是现在全隐框玻璃幕墙 已被限制使用，玻璃幕墙主要是半隐框及明框结构形式。
玻璃幕墙构造简介
.303
.420 .356
.674
.631 .675
Part 1
Part 2
Part 3
Part 4
认知的影响因素分析（基于因子）
效度分析
修正前总量表的效度
取样足够度的Kaiser-Meyer-Olkin度量
Bartlett的球形度检验 近似卡方 df Sig.
修正后总量表的效度
.751
1238.486 276 .000 取样足够度的Kaiser-Meyer-Olkin度量 Bartlett的球形度检验 近似卡方 .751 896.076
校正的项总 计相关性
.047 .116 .087 .123
项已删除的 Cronbach's Alpha值
.476 .378 .317 .287
19
Part 1
Part 2
Part 3
Part 4
认知的影响因素分析（基于因子）
信度分析
产品形象量表（a=0.685）
指标 项已删除的 刻度均值
36.63 35.71
20
Part 1
Part 2
Part 3
Part 4
认知的影响因素分析（基于因子）
信度分析
文化传承量表（a=0.601）
项已删除的 刻度均值
文化传承（产地风俗习惯）
文化传承（产地历史积淀） 文化传承（流传着许多生动的故事）
项已删除的 刻度方差
11.976
12.186 11.234
多相关性 的平方
.408
df
Sig.
153
.000
经效度分析，删除相关性较低的问项后的量表KMO=0.751，大于0.5。同时，Bartlett‘s球形检验的值为896.076， 有所下降，自由度153，也下降，达到显著，说明总变量的相关矩阵间有共同因素存在，适合进行因子分析。
各种玻璃幕墙图解(谷风技术)
复杂。
业内相关
23
单元式玻璃幕墙： 将面板和金属框架(横粱、立柱)在工厂组装为幕墙单 元，以幕墙单元形式在现场完成安装施工的框支承
玻璃幕墙。
•优点：
1、现场安装速度快，特别适合高层建筑。
2、装饰效果好，表面平整度高。
3、抗变位能力强，板块之间无相互挤压力。
4、施工周期短，可与土建同时施工。
5、幕墙表面自洁，无污染。
业内相关
26
全玻璃幕墙 ： 由玻璃肋和玻璃面板构成的玻璃幕墙。
按面板支承形式分为落地式、吊挂式
落地式
吊挂式
业内相关
27
点支承玻璃幕墙： 由玻璃面板、点支承 装置和支承结构构成
的玻璃幕墙。
业内相关
28
爪件形式
业内相关
29
玻璃肋点支承幕墙
业内相关
30
钢结构点支承幕墙
业内相关
31
钢结构点支承幕墙
业内相关
45
两种双层幕墙对比表
业内相关
46
内通风双层幕墙
内通风双层幕墙其外层玻璃幕墙一 般为全封闭，内层玻璃幕墙下部设 有通风口。
业内相关
47
内通风双层幕墙
热通道与室内吊顶内暖通系 统抽风管相通，室内空气通 过通风口进人热通道
业内相关
48
内通风双层幕墙
通过强制性空气流动循环，使内侧幕墙表面温度达到或接近室内温度，从 而在靠近玻璃幕墙附近区域形成良好的工作环境。这就大大节省了取暖和 制冷的能源消耗，达到节能效果。同时通道内可设置可调控的百页帘或垂 帘，以有效地调节日照遮阳
业内相关
52
外通风双层幕墙
通过通道内上下两端 进、排风口的调节在 通道内形成负压，利 用室内两侧幕墙的压 差和开启扇就可以在 建筑物内形成气流， 进行通风换气。这样， 通过对太阳辐射的有 效利用，就可以实现 节省能源。
范斯沃斯住宅构造分析
砂加气混凝土砌块的市场售价在200元左右m3 粉煤灰加气混凝土砌块市场售价在100元左右m3
精选版课件ppt
砌块的咬接
8
石材
大理石
优点： 不变形、硬度高、使用
寿命长、不磁化
缺点： 耐酸性差，不适于室外
使用
花岗岩
优点： 结构致密，抗压强度高，吸水
率低，表面硬度大，化学稳定性好， 耐久性强
缺点：耐火性差
项目建成后，将成为华中地区最具 影响力的再生能源示范建筑，同时 成为全球范围内领先的零能耗、零 碳排放建筑。
精选版课件ppt
46
一、建筑基本情况
项目选址
武汉新能源研究院拟建地址位于武汉科技新城的新能源产业园区，在高新5 路和佛祖岭1 路交汇处 的东北边。此项目分为两个阶段来实现，第一个阶段是设计范围。此项目占地面积约为33,333 平 方米，约为此地区东部的一半。
精选版课件pt
37
总结与分析
• 创新的玻璃幕墙设计既能抗飓风，又有实 际的观赏性。
• 新型构造节点设计使得功能、形式和空间 效果得到统一。
• 一个适用且美观的节点会成为建筑的闪光 点。
精选版课件ppt
38
范斯沃斯住宅
与构造分析 裴卓婷
—细部设计
精选版课件ppt
39
精选版课件ppt
范斯沃斯住宅造型类似于一个 架空的四边透明的盒子，建筑 外观简洁明净。
建筑构造（下）课程大作业：建构与空间
阶段一：材料与建筑构造调研与分析
精选版课件ppt
1
组员及分工
实地调研
黄梦萍、彭诗琳、吕颖琦、朱薛景、杜恬、裴卓婷
建筑材料分析 建筑实例调研 大师作品分析
彭诗琳 U201215267 杜恬 U201215304
单元式幕墙与框架式幕墙对比分析
说明：⒈施工工期短，大部分工作是在工厂完成的，运 往工地后仅为吊装就位，就位固定的工作量占全部幕墙 工作量的份额很小。幕墙吊装可以和土建同步进行，使 总工期缩短。⒉可以设计出各种不同风格的异形幕墙， 使采用幕墙的建筑物发挥最佳艺术
效果。⒊由于采用对插接缝，使幕墙对外界因素的变形 适应能力更好;采用雨幕墙原理进行结构设计(词条“结构 设计”由行业大百科提供)，从而为提高幕的水密性和 气密性创造了条件。⒋单元板块在工厂内进行组装，质 量控制比工地优越。其次，
玻璃幕墙的另一大分类： 框架式玻璃幕墙框架式玻璃幕 墙是将工厂制作的一根根元件(立柱、横梁)和一块块玻璃 (组件)运往工地，将立柱用连接件安装在主体结构上，再 在立柱上安装横梁，形成幕墙框格后安装固定玻璃(组件)。 按幕墙形式分为
：明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙。 性 能说明：⒈采用镶嵌槽夹持方法安装玻璃，安装简捷， 易于更换、拆卸，便于维护。⒉采用浮动式连接结构， 吸收变位能力强。⒊能够实现建筑上的平面幕墙和曲面 幕墙效果。总结：结合上述对单
元式玻璃幕墙和框架式玻璃幕墙的叙述，对两种玻璃幕 墙分类进行优缺点的总结。单元式玻璃幕墙优缺点 优点： ①幕墙质量容易控制;②现场施工简单、快捷、较好管理; ③可容纳较大结构位移;④防水(词条“防水”由行业大百 科提供)性能较好;
⑤容易实现高性能幕墙的要求;⑥能够适应现代建筑发展 水平的需要。 缺点：①如果安装好的单元板块需要修理 或更换，会比较困难。②构造形式决定了单元式幕墙的 铝型材用量较高，成本一般比采用相同材料的框架式幕 墙高。框架式玻璃幕墙优缺点
优点：①容易设计，安装方式灵活;②材料在现场较易存 放;③维修方便;④成本一般比单元式幕墙低。 缺点：①幕 墙安装质量和性能难以得到保证;②需要大量的现场管理 和质量控制工作;③易渗水;④可以容纳的结构位移是非常 有限的;⑤现场
建筑构造图与识图—幕墙构造
（a）竖剖（平面索网） （b）横剖（平面索网）
（c）索杆连接图 拉索（杆）结构点支式玻璃幕墙构造图
2.1.4.2 金属幕墙构造 1、金属幕墙节点一般构造 （1）金属幕墙节点结构如图5-55所示。
（a）金属幕墙垂直剖面
（b）金属幕墙水平剖面 （无内墙） 图5-55 金属幕墙节点结构
（3）后加螺栓 (a) 后加螺栓(化学螺栓、膨胀螺栓)主要用于旧建筑加装幕墙和预埋件偏 位后的补救措施，不应作为幕墙的常规连接手段。 (b) 后加螺栓的材质要求如下：后加螺栓应采用不锈钢或镀锌碳素钢, 直 径不得小于10 mm。后加螺栓必须为正规厂家出品，有钢材化学成分和力学 性能试验报告，有设计方法资料和出厂合格证。 (c) 后加螺栓必须在现场进行单体拉拔试验，必要时进行节点( 群体) 拉 拔试验，试验所加荷载应为荷载设计值的1.5倍而无明显滑移，必要时应在检 测单位进行极限拉拔试验。 (d) 后加螺栓每个节点不得少于2个，螺栓间距和螺栓到构件边缘的距离 不应小于70mm。宜设计成螺栓受剪的节点。 (e) 螺栓的受力应按厂家规定的方法计算，并考虑间距、深度、混凝土强 度等修正因素。螺栓的荷载设计值不宜超过其极限拉拔力的40%。
1、 面板的构造要求 隐框、半隐框玻璃板, 其结构胶的宽度和厚度应按玻璃幕墙工程技术规范 ( JGJ 102- 96) 第5. 6 节的规定进行计算, 且其宽度不应小于7mm, 厚度不应小于6 mm, 也不应大于12 mm。 隐框、半隐框玻璃板的下缘应设金属托板或托条, 两个托条长度均不小于100 mm。托板、托条的高度不凸出板面。设置托板或托条, 可以避免结构胶承受玻 璃自重等长期荷载。 明框玻璃板与周边铝框间必须留有足够的间隙, 玻璃不得触及铝框, 间隙用弹 性材料或密封胶嵌缝。玻璃下边缘应设两个垫块, 垫块长度为60~ 100mm, 厚度 不小于6mm。
隐框幕墙结构体系总结及分析
隐框幕墙结构体系总结及分析摘要：现在，幕墙已经成为现代建筑的象征，为众多建筑所广泛采用。
幕墙作为建筑的重要部分，其结构设计尤为关键。
因为它几乎含概了幕墙设计的所有内容。
优秀的结构形式将对幕墙及建筑主体的装饰性、功能性和经济性产生至关重要的影响。
隐框幕墙是我司在实际工程中应用较早，也是应用最多的结构，本文参照我司现有的部分产品，对投标过程中如何根据业主的需要选择隐框幕墙基本结构提出了一些建议。
关键词：隐框幕墙、结构设计、节点中图分类号：s611 文献标识码：a 文章编号：隐框幕墙是我司在实际工程中应用较早，也是应用最多的结构。
以下三种结构可在向业主推荐时予以考虑。
即浮动式、上挂式和全挂式三种。
一、浮动式浮动式定位安装隐框幕墙在工程中大量应用，该结构是我公司在国外技术基础上，结合我国自然环境研制而成，并被列入建设部标准图集《铝合金玻璃幕墙》（标准号97sj103）。
做为一种成熟结构在哈尔滨森融大厦、天津邮政网管大厦等建筑中广泛应用。
此系统的主要技术特点如下：采用定位安装、定距压紧式结构，横竖框上的定位槽口有效控制了板块的压紧力。
保证饰面板块安装位置精度，同时保证幕墙表面平整度，避免了由于压紧力不均而造成的安装应力，可有效阻止玻璃影像畸变和铝板“起包”现象，也避免了玻璃的自爆。
板块采用浮动式连接结构，在温度应力等作用下压板-附框间允许相对位移，板块能够自由伸缩，平面内变位吸收能力强，抗震能力强。
密封性能可靠，采用双道环形密封，外层为厚度大于3.5mm的耐候硅酮密封胶，内层为三元乙丙胶条，接头处用专用胶粘接，可有效地保证气密和水密性能。
（均可达到一级）横梁与竖梁的连接采用可伸缩结构，满足了横梁因温差作用而产生的伸缩变形要求，消除了幕墙的伸缩噪音，提高了系统的抗变位能力。
所有硬性接触处，均采用弹性连接，提高了幕墙的抗震性能，消除了伸缩噪声，吸收声波，同时由于密封性能的提高，保证了帷幕的隔音效果。
固定板块的压板采用螺钉、螺母加弹簧垫圈紧固，螺母下到型材槽内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
框架隐框玻璃幕墙转角部位构造的对比分析
摘要：随着社会的发展，建筑水平的日益提高，玻璃幕墙的应用也日趋广泛和新颖，其中框架式全隐框玻璃幕墙的应用占有很高的比重。
幕墙的结构不仅需要能够满足建筑的效果，同时需要兼顾安全性、合理性、经济性及施工工艺性。
关键词：角度，垫框，副框，
中图分类号：tb922 文献标识码：a 文章编号：
隐框玻璃幕墙角度的做法分为以下4种做法：
1.传统做法；
2.改变副框仰角做法；
3.加垫框做法；
4.合页式副框做法；
5. 改变副框仰角，合页式副框做法。
1.传统做法
1.1阳角做法
传统做法通过开模，可以完成任何角度的幕墙阳角；结构受力合理，安装调整方便。
但每种角度对应不同的竖框截面，每种竖框均需重新开模（如图1, 2）。
图1
图2
1.2阴角做法分析
通过两个半竖框的组合，可以完成任何角度的幕墙阴角；结构受力合理，安装调整方便。
但材料用量多，如型材、埋件、转接件、室内封修板等；阴角组合框截面大，影响室内、外效果（如图3, 4）。
图3
图4
2.改变副框仰角做法
竖框截面不变，保持副框粘结构胶那面与玻璃平行，副框压接端与压板平行，通过改变副框两端面的仰角，来达到不同角度的要求。
副框开模，经济性好；横、竖框内视效果统一；满足幕墙安装的任何角度；副框正常组角，安装调整方便；但是考虑到局部强度问题，在仰角处对型材进行局部加强。
为防止极限状态副框滑出，在端部设置凸台，用以限位。
无形中增加了型材重量，角度变化大的副框种类随之增加。
（如图5，6）
图5
图6
3.加垫框做法
保持竖框不变，根据不同的角度开出不同的垫框和压板，垫框在
前端与竖框紧密连接。
压板先固定在垫框上，安装时玻璃板块此端的副框插接进压板中。
通过垫框的高矮来满足幕墙横、竖框截面等高的要求；角度相差3°以内的，可采用一种型材，通过铣掉翅的长短进行调整。
结构受力合理；副框型材统一，组框、安装、调整方便；垫框与竖框紧密连接，同时能够提高转角竖框的强度。
但是室内能看到竖框与垫框之间的缝隙，室内效果不够统一；垫框与竖框螺接，竖框需要先钻孔，安装铆螺母，垫框也需要开工艺孔，操作工序较多；要保证垫框与竖框的安装精度，对实际操作要求较高。
（如图7,8）
图7
图8
4.合页式副框做法。
合页式副框具有的自适应功能；不影响副框组角，安装调整方便；结构受力合理；具有较高的经济性；室内效果统一。
但是可调整角度有限。
如图：件1串入件2之中，既要使件1转动一定角度，不至于滑出，同时要兼顾件1、件2的强度，所以件2的开豁角度为30°，此结构的可调整角度在±15°之间；型材加工精度要求较高。
（如图9,10）
图9
图10
5. 改变副框仰角，合页式副框做法。
在图11的基础上将副框改变一定的角度n，如图12所示，在圆圈处形成角度n（锐角），这样可调整角度将介于（-15°）~（n+15）°之间，所以，只需要开三种角度的副框，就能达到在90°范围内的任意角度，而且角度过度自然，安装方便。
室内效果稍有不同，但影响不大。
图11
图12
总结：
1、传统做法已经有太多的应用实例，结构最为成熟，在已有模具的情况下推荐使用。
2、改变副框仰角做法，目前还没有工程实际应用过，个人认为理论上可行，能够满足计算要求，结构形式简单，经济性好，值得推广使用。
3、加垫框做法已在金隅喜来登酒店设计的结构形式中应用，尤其适合角度较多，且要求横、竖框截面等高的工程。
4、合页式副框做法对框料的加工精度要求较高，理论成熟，并在部分工程中实践，适用性好，建议成为不规则曲线玻璃幕墙的首
选结构。
参考文献：
《建筑幕墙》gb-t21086-2007
《玻璃幕墙工程质量检验标准》jgj t 139-2001
《建筑结构荷载规范》 gb 50009-2012
《紧固件机械性能螺栓、螺钉和螺柱》 gb-t 3098.1-2010 《玻璃幕墙工程技术规范》jgj102-2003。
