经典：列车定位技术
（1）有信号机的地方必须设置绝缘节
（2）满足行车、调车作业效率的提高
（3）一个轨道电路区段的道岔不能超过3组
（4）为了提高咽喉使用效率，把轨道电路区段适当 划短，使道岔能及时解锁，立即排列别的进路。但 提速区段，为了保证机车信号的连续显示，轨道电 路区段不能过短。
17
2、命名：道岔区段和无岔区段命名方式不同 （1）道岔区段：根据道岔编号来命名。 在所示站场中，只包含一组道岔的，用其所包含的道岔 编号来命名，如1DG、3DG。包含两组道岔的用两组 道岔编号连缀来命名，如7－9DG、13－19DG。若包
5
2、按工作方式分类 闭路式轨道电路和开路式轨道电路；
闭路式和开路式轨道电路
6
3、按所传送的电流特性分类
可分为连续式、脉冲式、计数电码和频率电码式以及 数字编码式。 连续式轨道电路中传送连续的交流或直流电流。这种 轨道电路的惟一功能是监督轨道的占用与否，不能传送 更多信息。 脉冲式轨道电路（极性频率制、交流计数电码制，不 对称脉冲制和应答式脉冲制） 计数电码轨道电路传送的是断续的电流，即由不同长 度脉冲和间隔组合成电码。电码由发码器产生，同时只 能发一种电码。传到受电端，由译码电路译出，使轨道 继电器动作。
11
6、按轨道电路内有无道岔分类 站内轨道电路分为无岔区段轨道电路和道岔区段轨道
电路。 无岔区段轨道电路内钢轨线路无分支，构成较简单，
一般用于股道、尽头调车信号机前方接近区段、进站信 号机内方、两差置调车信号机之间。
在道岔区段，钢轨线路有分支，道岔区段的轨道电路 就称为分支轨道电路或分歧轨道电路。在道岔区段，道 岔处钢轨和杆件要增加绝缘，还要增加道岔连接线和跳 线。当分支超过一定长度时，还必须设多个受电端。
4
三、轨道电路的分类 1.按动作电源分类
分为直流轨道电路 （已经淘汰）和交流轨道电路 （低频300HZ以下，音频300——3000HZ，高频 10—— 40KHZ）。
习惯上交流轨道电路就是指工频50Hz电源的交流 连续式轨道电路（480型轨道电路），电源频率为 25Hz和75Hz的轨道电路，也属于交流轨道电路的范 畴，要在名称上注明电源的频率。
站内轨道电路应用更为广泛。对于电气集中联锁来说， 列车进路和调车进路都必须安装轨道电路，…
对于机车信号来说，各种制式的区间轨道电路和站内电 码化以后的轨道电路，就是其地面发送的设备，也就是 信息来源。对于列车超速防护来说，带有编码信息的轨 道电路是其车---地之间传输信息的通道之一。
16
五、站内轨道电路的划分和命名
含 三组道岔，则以两端的道岔编号连缀来命名，如11－
8
4、按轨道电路的分割方式分
有绝缘轨道电路、无绝缘轨道电路（电气隔离式、自 然衰耗式、强制衰耗式）
有绝缘轨道电路用钢轨绝缘将轨道电路与相邻的轨道 电路互相隔离。
无绝缘轨道电路在其分界处不设钢轨绝缘，而采用不 同的方法予以隔离。按原理可分为三种：电气隔离式、 自然衰耗式、强制衰耗式。
电气隔离式又称谐振式，利用谐振槽路，采用不同 的信号频率，谐振回路对不同频率呈现不同阻抗，来实 现相邻轨道电路间的电气隔离。
9
自然衰耗式，利用轨道电路的自然衰耗和不同的 信号特征（频率、相位等），实现轨道电路的互相隔 离，在接收端直接接收或通过电流传感器接收。钢轨 中的电流可沿正反两个方向自由传输，基本上靠轨道 的自然衰耗作用来衰减信号。道口信号所用的道口控 制器就采用这种方式的无绝缘轨道电路。
强制衰耗式是在自然衰耗式的基础上，吸收电气隔 离式的长处（谐振回路的强制性衰耗）而形成的。它 采用电压发送、电流接收的方式，接收端由电流传感 器接收信号。
12
7、按适用区段
分为非电气化区段轨道电路和电气化区段轨道电路。 非电气化区段轨道电路，没有抗电化干扰的特殊要 求，一般的轨道电路指非电气化区段轨道电路。 电气化区段轨道电路，既要抗电化干扰，又要保证牵 引回流的畅通无阻。因钢轨中已流有50Hz的牵引电流， 轨道电路就不能采用50Hz，而必须采用50Hz 以外的频率 。对于有绝缘的轨道电路，必须安装扼流变压器，使牵 引回流能顺利越过绝缘节，我国目前站内多采用25Hz 相 敏轨道电路，区间多采用无绝缘或有绝缘移频轨道电路
第五章 列车定位技 术
1
1.轨道电路
2
第一节 轨道电路概述 一、轨道电路的基本原理
组成： 钢轨、绝缘节、轨端接续线、发
1、监督列车的占用，反映线路的空闲状况， 为开放信号，建立进路或构成闭塞提供依据；
2、传递行车信息，如移频自动闭塞利用轨道电 路传递不同的频率信息来反映列车的位置，决定通 过信号机的显示或决定列车运行的目标速度，从 而控制列车运行。
10
5、按使用处所分类
分为区间轨道电路和站内轨道电路 区间轨道电路主要用于自动闭塞区段，不仅要监督各 闭塞分区是否空闲，而且要传输有关行车信息。 站内轨道电路用于站内各区段，一般只有监督本区段 是否空闲的功能，不能发送其他信息。为了使机车信号 在站内能连续显示，要对站内轨道电路实现电码化，即 在列车占用本区段或占用前一区段时用切换方式或叠加 方式转为能发码的轨道电路。
7
移频轨道电路在钢轨中传送的是移频电流，在发送端 用低频（几赫至几十赫）作为行车信息去调制载频（数 百赫至数千赫），使移频频率随低频作周期性变化。在 接收端将低频解调出来，去动作轨道继电器。移频轨道 电路可传送多种信息的信号。
数字编码式轨道电路也采用调频方式，但它采用的不 是单一低频调制频率，而是一个若干比特的一群调制频 率，根据编码去调制载频，编码包含速度码、线路坡度 码、闭塞分区长度码、路网码、纠错码等，可以传输更 多的信息。
13
8、按机车牵引电流的回归方式分
单轨条轨道电路：利用轨道电路中一根钢轨作为牵引电 流回线的轨道电路
双轨条轨道电路 ：利用轨道电路两根钢轨作为牵引电流 回线的轨道电路
14
15
四、轨道电路的应用
主要用于区间和车站。
区间的轨道电路通常是与自动闭塞制式相一致的轨道 电路，按照自动闭塞通过信号机分区，每个闭塞分区就 有其轨道电路。
第4讲 列车定位技术ppt课件
❖ 全球定位系统由空间部分、地面监控部分和用户接收机三 大部分组成。
❖ 该系统的空间部分使用 24 颗高度约 2.02 万千米的卫星 组成卫星星座。 21+3 颗卫星均为近圆形轨道，运行周期 约为 11 小时 58 分，分布在六个轨道面上（每轨道面四 颗），轨道倾角为 55 度。
精选课件PPT
5
1. 轨道电路定位
❖ 轨道电路是最简单的列车定位设备，其优点是无需对当 前设备做大的改动即可实现列车定位。
❖ 它的定位精度取决于轨道电路的长度。 ❖ 轨道电路分为机械绝缘和电气绝缘两种类型。 ❖ 目前城市轨道交通系统中普遍采用 “S棒”进行电气隔
离的数字音频轨道电路。 ❖ 利用数字音频轨道电路对列车进行定位是目前城市轨道
列车定位技术
主讲人：刘晓娟
精选课件PPT
1
Contents
31
列车定位的作用和要求
2 常用列车定位方法
精选课件PPT
2
列车定位的作用
列车位置信息在列车自动控制技术中具有重要的
地位，几乎每个子功能的实现都需要列车的位置信息作为 参数之一。列车定位是列控系统中一个非常重要的环节。
❖ 为保证安全列车间隔提供依据。
精选课件PPT
4
列车定位技术要求
❖ 可靠性和安全性：定位系统与列车自动控制系统的其他 子系统相互独立，其具有连续正常工作的能力，并能够 检测和报告本身发生的失效和故障。
❖ 可维护性：定位系统的设计和使用必须综合考虑预防性 维护和校正性维护等因素，从而使定位系统的生命周期 成本最小。

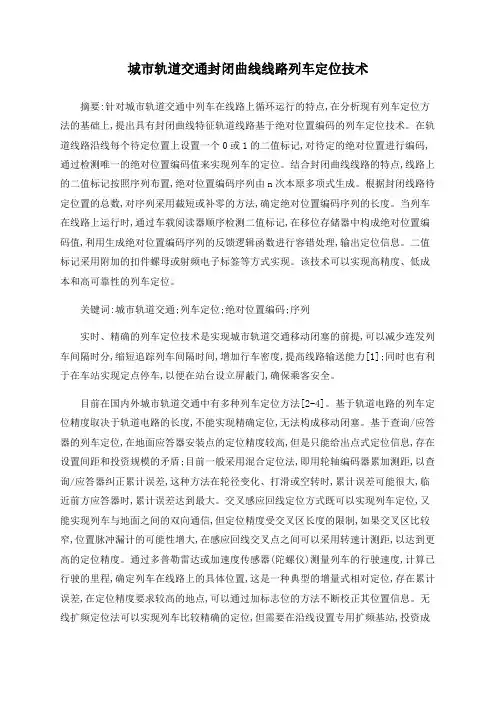

城市轨道交通封闭曲线线路列车定位技术
城市轨道交通封闭曲线线路列车定位技术摘要:针对城市轨道交通中列车在线路上循环运行的特点,在分析现有列车定位方法的基础上,提出具有封闭曲线特征轨道线路基于绝对位置编码的列车定位技术。
在轨道线路沿线每个待定位置上设置一个0或1的二值标记,对待定的绝对位置进行编码,通过检测唯一的绝对位置编码值来实现列车的定位。
结合封闭曲线线路的特点,线路上的二值标记按照序列布置,绝对位置编码序列由n次本原多项式生成。
根据封闭线路待定位置的总数,对序列采用截短或补零的方法,确定绝对位置编码序列的长度。
当列车在线路上运行时,通过车载阅读器顺序检测二值标记,在移位存储器中构成绝对位置编码值,利用生成绝对位置编码序列的反馈逻辑函数进行容错处理,输出定位信息。
二值标记采用附加的扣件螺母或射频电子标签等方式实现。
该技术可以实现高精度、低成本和高可靠性的列车定位。
关键词:城市轨道交通;列车定位;绝对位置编码;序列实时、精确的列车定位技术是实现城市轨道交通移动闭塞的前提,可以减少连发列车间隔时分,缩短追踪列车间隔时间,增加行车密度,提高线路输送能力[1];同时也有利于在车站实现定点停车,以便在站台设立屏蔽门,确保乘客安全。
目前在国内外城市轨道交通中有多种列车定位方法[2-4]。
基于轨道电路的列车定位精度取决于轨道电路的长度,不能实现精确定位,无法构成移动闭塞。
基于查询/应答器的列车定位,在地面应答器安装点的定位精度较高,但是只能给出点式定位信息,存在设置间距和投资规模的矛盾;目前一般采用混合定位法,即用轮轴编码器累加测距,以查询/应答器纠正累计误差,这种方法在轮径变化、打滑或空转时,累计误差可能很大,临近前方应答器时,累计误差达到最大。
交叉感应回线定位方式既可以实现列车定位,又能实现列车与地面之间的双向通信,但定位精度受交叉区长度的限制,如果交叉区比较窄,位置脉冲漏计的可能性增大,在感应回线交叉点之间可以采用转速计测距,以达到更高的定位精度。
城轨列车定位技术
无线扩频通信定位技术
ห้องสมุดไป่ตู้
利用无线扩展频谱通信技术确定列车在 线路中的位置。利用车站、轨旁和列车 上的扩频电台; 一方面通过这些电台在列 车与轨旁控制室之间传递安全信息, 另一 方面也利用它们对列车进行定位。轨旁 电台的位置是固定不变的, 并经过精确测 量。所有的电台都由同步时钟精确同步。 轨旁计算机或车载计算机利用不同电台 传输信息的时间延时可以精确计算出列 车的位置。
电缆环线定位技术
在两根钢轨之间敷设交叉感应回线：一条线固 定在轨道中央的道床上，另一条线固定在钢轨 的颈部下方，它们每隔一定距离作交叉，中央 回线就像一个天线。当列车驶过一个交叉点时， 利用信号极性的变化引发地址码加l，由机车 控制中心，根据地址码计算出列车的地理位置， 并对从列车转速转化的里程记录进行误差修正。 由于感应回线是列车与地面之间的信息通道， 利用极性交叉这种方法一方面可实现列车的定 位，另一方面也起到了抗牵引电流干扰的作用。
城市轨道交通信号
城轨列车定位技术
前言
城市轨道交通车站间距近、列车运行密度高、 安全性要求高。列车自动控制系统需要实时了 解列车在线路中的准确位置。列车定位技术作 为轨道交通列控系统中的一项关键技术,为列 控系统进行实时控制提供可靠的实时速度和位 置,联锁系统和列车自动防护系统根据列车的 实时速度和位置信息进行运行间隔控制和移动 授权，保证列车运行的安全追踪间隔，车载信 号设备获得列车的位置和速度信息，根据速度 －模式曲线进行控制和优化，防止列车超速以 及实现到站精确定位。
裂缝波导定位技术
裂缝波导是52. 5mm ×105mm ×2mm 中 空的铝质矩形方管, 在其顶部每隔60mm 开有窄缝, 采用2. 715GH z 的连续波频率 通过裂缝耦合出不均匀的场强, 对连续波 的场强进行采集和处理, 并通过计数器确 定列车经过的裂缝数, 从而计算出列车走 行的距离, 确定列车在线路中的位置。
列车定位技术比选
列车定位技术比选随着城市人口的增加、经济的不断发展，交通不断出现问题。
地铁具备客运量大、污染少等特点，已成为交通工具中的重要组成部分。
由于轨道交通列车运行密度高、车站间距近、安全性要求高，列车自动控制系统及列车本身需要实时了解列车在线路中的精确位置，分布于轨旁及列车上的列车自动控制系统根据线路中列车的相对位置实时、动态地对每一列车进行监督、控制、调度及安全防护，在保证列车运行安全的前提下，最大限度地提高系统的效率，为乘客提供最佳的服务。
目前在国内外轨道交通中已经应用的列车定位技术有很多种，他们分别是：①轨道电路定位传统的轨道电路发事利用铁路线路的两根钢轨作为导体，两端加以机械绝缘（或电器绝缘），并接上送点端和受电端设备所构成的电路。
轨道电路就是检测轨道区段是否有列车占用，来实现列车的定位。
目前广泛采用S型连接棒音频无绝缘轨道电路，即采用电气绝缘实现实现的划分实现列车的定位。
②计轴定位计轴定位是在轨道电路定位的基础上，把传统的机械计轴装置换成了电子计轴器而形成的定位技术。
这种方法继承了轨道电路的定位的很多特点，和前面的鬼带电路法一样，这种定位方法的安全型较高，精度较差，通常也需与测速装置结合起来使用。
③应答——查询器列车定位查询应答器一般由车载查询器，地面应答器和轨旁电子单元LEU（可选择）组成。
当列车驶过地面应答器且车载查询器与应答器对准时，查询器首先以一定的频率通过电磁感应方法将能量传给应答器；应答器内部电路在接受到能量后即开始工作，将所储存的数据以某种调制方式通过电磁感应传送到车上。
从而达到列车的定位。
④测速定位它是通过不断测量列车的即时运行速度，对列车的即时速度进行积分（或求和）的得到列车的运行距离，从而达到列车的定位。
⑤交叉感应回线定位交叉感应回线定位所采用的方法是再两根钢轨之间敷设交叉感应回线：一条线固定在轨道中央的道床上，另一条线固定在钢轨的颈部下方，他们每隔一定距离做交叉，中央回线就像一根天线。
城市轨道交通中的列车定位技术分析
城市轨道交通中的列车定位技术分析【摘要】阐述了列车定位技术的重要性，针对城市轨道交通中几种常用的列车定位方法进行了介绍和比较分析。
【关键词】城市轨道交通；列车定位；组合定位1.引言城市轨道交通具有速度快、安全可靠、节能环保、准时舒适等优点，己成为世界各国解决城市交通问题的首选方案。
列车的定位技术在列车运行控制系统中占据着很重要的地位，它直接关系到列车的安全运行，影响着轨道交通的运输效率。
几乎每个子系统的实现都需要列车的位置信息作为参数之一，列车定位的引入使得调度指挥和行车控制一体化新的综合自动化系统的实现成为可能。
由此可见，实时、准确地获取列车速度和位置信息是列车安全、高效运行的重要保障。
2.列车定位技术列车定位的任务是获取列车在铁路网络中的位置，目前在国内外轨道交通列车自动控制系统中得到应用的列车定位方式主要有以下几种[1-4]：2.1 基于轨道电路的列车定位轨道电路定位法是最普遍的列车定位技术。
轨道电路是以铁路线路的两根钢轨作为导体，并用引接线连接信号发送、接收设备所构成的电气回路。
当轨道区段无车占用时，接收端可以接收到发送端所发送的信息，接收端的轨道继电器励磁吸起；当列车进入轨道区段时，车轮将两根钢轨短路，接收端接收不到发送端所发送的信息，接收端继电器失磁落下，达到检测列车定位的目的。
列车在线路中运行时，其所在的轨道电路会给出占用指示，对轨道电路占用状态进行连续跟踪，就能获取列车在线路中所处的位置。
2.2 基于电子计轴的列车定位电子计轴定位是通过在轨道区段的分界点安装计轴点来检测轮对通过瞬间所产生的电磁感应信号，从而判断列车的轮轴数量和运行方向。
当车轮驶过计轴点时，在会计轴点中形成脉冲信号，通过电缆传输到控制中心，然后由控制中心的计数装置根据脉冲对车轮进行计数，最后由中央处理单元根据计数情况判断列车占用/出清，实现列车检测和定位功能。
2.3 基于信标的列车定位地面信标通常安装在两根钢轨中间，分为有源信标和无源信标两种，每个信标有一个唯一的编号并带有特定的位置信息。
城市轨道交通的列车定位技术
２ 车 载定 位技 术 的应用
对于城市轨道交通 系统进行列车定位需要 重点借助于相 应 定位技 术手段 进行有效 处理 ， 其 中车载列 车定位技术 可 以 说 是 比较 重要 的一 类技术 手段 ， 其能够 针对列 车进行有 效定 位装置 的安装 和处 理 ， 促使其 能够实 现较为理 想 的实施 定位 处 理 。在 当前实 际应用过 程 中， 这种 车载定位设 备 的运 用得 到了较为理 想 的普 及运用 ， 也 在很多方 面发挥 出了较为 理想 的作 用效 果 ， 并且 不仅仅适用于城市轨 道列 车 ， 在其 它很多车 辆行驶 中也能够得到较好运 用。相对于其它车辆 中车载定位 技术 的应用来 看 ， 在城 市轨道列 车的具体应 用 中存 在着一些 不 同的方式 和运用机制 ， 其主要运 用安全 型编码里 程计进行 操作 ， 促使其能够较好借 助于光电传感器进行合理处 理 ， 最终 也就能够保 障相应 城市轨道交通运行 中列 车的具体位置 能够 得到较好明确 。 这种车载列车定位 技术的运用主要就是借 助于相应光 电 传感器来 产生相 应脉 冲序列 ， 而这 一脉冲序列 的呈 现又和列 车的运行 速度存 在着较 为密切 的联 系 ， 正是 因为其能够 直接 反映 出列车 的速度 ， 进 而也 就能够确定其距离位置 ， 达到定位 效果 。车载定位技术 的运用主要就是结合列 车的车轮运动进 行 编码处理 ， 进而也就能够在列 车车轮运行一周后 ， 得到相应 的速度 以及距离数 值 。从 实际应用 中来看 ， 这 种车载定 位技 术 的运用 能够实 现较为理 想的实 时定位处 理 ， 有助 于及 时 了 解 相应列 车的运行 状况 ， 对 于列车运行 过程 中可能存在 的一 些运行故 障问题也 能够具 备理想 的及时发 现效果 ， 值得 引起 高度重视 。 当然 ， 在 具体 的应用处理 过程 中 ， 为 了较好 控制其 精度 ， 还需要针对 相应列车运行过程 中可能存在 的打滑或者是 空转 问题 进行有效 关注 ， 避免 这些 问题 的存 在对于最终 定位效 果 产生干扰 ， 需要在具体 测量监测 中进行重点把关 ， 避免较 多误 差 问题 的 出 现 。
简述列车定位的流程
列车定位的流程介绍列车定位是指通过一系列技术手段来确定列车在铁路系统中的位置，以确保列车运行的安全和准时。
随着铁路运输的发展，在列车定位技术方面取得了巨大的进展。
本文将详细介绍列车定位的流程和涉及的技术手段。
传感器数据采集列车定位是通过分析来自各种传感器的数据来实现的。
下面介绍几种常用的列车定位传感器。
1. GPS（全球定位系统）全球定位系统是一种通过卫星信号来测量地球上物体位置的系统。
在列车定位中，列车上安装的GPS接收器可以接收到卫星发射的信号，并通过计算时间差来确定列车的位置。
2. 惯性导航系统惯性导航系统利用加速度计和陀螺仪等传感器来测量列车的加速度和角速度，进而计算列车的位置。
它不依赖于卫星信号，因此在地下铁路和山区等没有卫星信号的地方也可以使用。
3. 里程计里程计通过测量列车车轮的转动来确定列车的位置。
它通常使用磁性传感器或光电传感器来感知车轮的旋转，并根据车轮的直径和转动次数计算列车运行的距离。
定位算法传感器采集的数据是杂乱无章的，需要通过定位算法来进行处理和分析，从而确定列车的准确位置。
下面介绍几种常用的定位算法。
1. 卡尔曼滤波卡尔曼滤波是一种递归的估计算法，它通过使用线性系统的状态方程和观测方程来对列车的位置进行估计。
它能够结合多个传感器的数据进行定位，并考虑到系统的动态性。
2. 扩展卡尔曼滤波扩展卡尔曼滤波是对非线性系统的卡尔曼滤波的扩展。
在列车定位中，由于列车运行速度较快，存在转弯等非线性运动，因此扩展卡尔曼滤波更适用于列车定位。
3. 粒子滤波粒子滤波是一种基于蒙特卡罗方法的定位算法。
它通过使用随机粒子来表示列车的可能位置，并根据传感器数据来更新粒子的权重，从而确定列车的位置。
定位误差校正由于各种传感器和定位算法本身存在误差，列车定位结果可能存在偏差。
因此，需要对定位结果进行校正，以提高定位的准确性。
1. 无线电信号强度指纹无线电信号强度指纹是一种基于信号衰减的定位方法。
地铁信号基础第九章、列车定位技术
二、列车定位系统的技术要求
作为列车自动控制系统中的关键技术之一，列车定位系统必须满足下列技术要求：
1、精确性：列车定位系统的精确性需满足两种不同的要求，一个是列车在同一轨道上纵向的定位精确性，另一个是列车在不同轨道之间的横向的定位精确性。在纵向的定位
1、雷达测速方式
如图9－2－2所示，雷达测速是利用多普勒效应原理实现的。向移动体上发射一定频率的电磁波，反射波与入射波之间会产生频差，这个频差与移动体的速度成正比，这就是多普勒效应。在机车上安装雷达，它始终向轨面发射电磁波，由于列车和轨面之间有相对运动，因此在发射波和反射波之间产生频差，通过测量频差可以计算出机车的运行速度，并累计求出走行距离。
准绝对定位方式卫星定位、无线扩频定位等，之所以称这些定位方式为准绝对定位方式是因为这些定位方式可以向系统提供列车的绝对位置，但是这种位置信息是不具有故障一安全特性的，在信号系统中这些信息不能作为唯一的位置依据，必须配合以其他定位信息或对系统进行改进方可；
相对位置方式如测速定位、惯性定位等，这些定位方式向系统提供列车相对位移，需要知道列车的初始位置方能确定列车即时位置。
图9－2－4列车定位的融合示意图
3、裂缝波导定位
采用裂缝波导作为列车信息传输的原理框图（如图9－2－5所示）。裂缝波导是52．5mm×105mm×2mm中空的铝质矩形方管，在其顶部每隔60mm开有窄缝，采用2．715GHz的连续波频率通过裂缝耦合出不均匀的场强，对连续波的场强进行采集和处理，并通过计数器确定列车经过的裂缝数，从而计算出列车走行的距离，确定列车在线路中的位置。
第九章
列车自动控制ATC系统定位技术
第一节列车自动控制ATC系统概述
列车定位技术研究
四.列车定位系统模型的建立
式中l、v、a分别为列车的位置、速度和加速度分量;设 w(t)是均值为,方差为∂2,的高斯白噪声,相当于随机扰 动加速度“可以看出,列车的加速度是改变列车状态的 根源。令：
0 1 0
Xl v aT,A0 0 1Байду номын сангаасB0 0 1T
则状态方程为： 0 0 0
X (t) A X (t) B w (t)
多普勒雷达速度传感器的测量方程为：
Z R ( k ) H R X ( k ) V R ( k )
其中V(k)为测量噪声，H(k)为测量矩阵。
四.列车定位系统模型的建立
综上所述的系统的公共状态方程为：
X i( k ) X i( k 1 ) W ( k 1 )
各传感器的观测方程为：
Z i( k ) H iX ( k ) V i( k ) ,( i L 、 A 、 R )
。 以下就多传感器信息融合技术展开讨论。
三、基于多传感器信息融合的列车 定位技术
定义：多传感器信息融合（multi-sensor data fusion） 是一种针对多传感器信息的处理技术，通过数据关联、 相关、和组合等方式以获得对被测对象更加精确的定 位。 优点：1、提高可信度
2、降低不确定度 3、改善信噪比 4、增强鲁棒性 5、降低成本
状态进一步预测值: X ˆk/k1 k/k1X ˆk1
一步预测误差方差阵:
P P Q T
T
k / k 1 k / k 1 k 1k / k 1 k / k 1 k / k 1 k / k 1
滤波增益矩阵:
K k= P k /k - 1 H k TH k P k /k - 1 H k T + R k- 1
试论列车定位技术在城市轨道交通中的应用
试论列车定位技术在城市轨道交通中的应用城市轨道交通的优点是安全、可靠、速度快、舒适和节能环保等。
世界各国都通过城市轨道解决城市交通问题。
技术人员在控制列车的过程中，定位技术非常重要。
列车的准确定位关系到列车的安全运行，如果定位准确，运输效率会提升。
列车每个系统的运行都要考虑列车的位置信息，因为列车位置信息是重要的参数。
通过列车定位技术可以更好地控制和调度列车，因此获取列车速度和位置信息的重要保障就是技术人员以更加认真的态度面对工作。
现阶段，在我国城市轨道交通中，列车定位技术应用非常广泛。
1 我国城市轨道交通中列车定位技术概述列车定位指的是技术人员通过已有的技术设备，对列车实际地理位置，掌握运行速度和运行状态等关键信息，并通过传输媒介向交通指挥部门传送相关信息。
列车定位意义重大。
根据列车定位技术可以向控制中心提供列车的实时位置。
指挥人员和控制中心调度值班人员可以掌握列车的运行位置，恰当安排列车的运行密度。
如有必要，技术人员可以按照实时客流、通过扣车和跳停等方式控制列车的运行密度。
通过列车定位技术可以提供列车所处的位置，从而得到列车的准确位置，向信号控制系统和检测终端传输，以此为依据信号控制系统发出各种控制指令。
2 列车定位技术在城市轨道交通中的应用技术人员科学使用列车定位技术，可以准确得到铁路网络中列车的位置。
现阶段，多种列车定位方式被广泛应用于国内外轨道交通列车自动控制系统中。
以下具体分析列车定位技术的类型：2.1 通过轨道点位定位列车现阶段，轨道电路定位法是我国常用的列车定位技术。
铁路线路上有两根钢轨，这两根钢轨是轨道电路的导体。
导体经过引线连接信号，设备接收信号，这样就形成了电气回路。
如果车没有占用轨道区段，接收端接收发送端的信息。
如果列车进入轨道区段，车轮可以造成两根钢轨短路。
接收端不能顺利接收发送的信息，接收端在失磁的情况下会落下，对列车进行检测。
在线路运行时，列车运行的轨道会出示“占用标示”，对轨道电路的占用情况进行连续跟踪，从而准确获得列车的位置。
