桥梁伸缩装置系列
桥梁伸缩装置分类

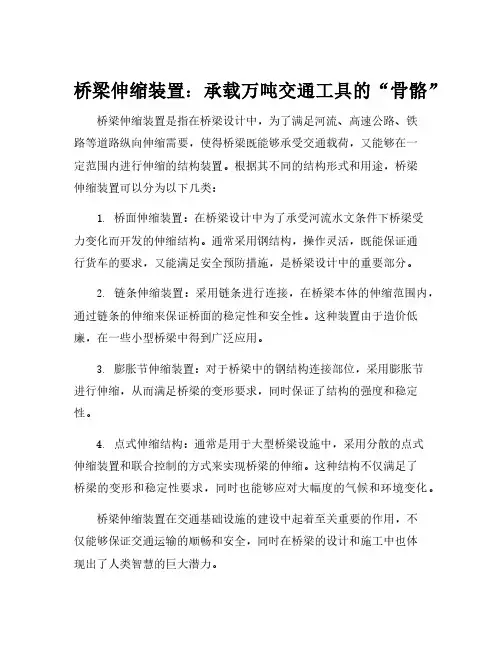

桥梁伸缩装置：承载万吨交通工具的“骨骼”
桥梁伸缩装置是指在桥梁设计中，为了满足河流、高速公路、铁
路等道路纵向伸缩需要，使得桥梁既能够承受交通载荷，又能够在一
定范围内进行伸缩的结构装置。
根据其不同的结构形式和用途，桥梁
伸缩装置可以分为以下几类：
1. 桥面伸缩装置：在桥梁设计中为了承受河流水文条件下桥梁受
力变化而开发的伸缩结构。
通常采用钢结构，操作灵活，既能保证通
行货车的要求，又能满足安全预防措施，是桥梁设计中的重要部分。
2. 链条伸缩装置：采用链条进行连接，在桥梁本体的伸缩范围内，通过链条的伸缩来保证桥面的稳定性和安全性。
这种装置由于造价低
廉，在一些小型桥梁中得到广泛应用。
3. 膨胀节伸缩装置：对于桥梁中的钢结构连接部位，采用膨胀节
进行伸缩，从而满足桥梁的变形要求，同时保证了结构的强度和稳定
性。
4. 点式伸缩结构：通常是用于大型桥梁设施中，采用分散的点式
伸缩装置和联合控制的方式来实现桥梁的伸缩。
这种结构不仅满足了
桥梁的变形和稳定性要求，同时也能够应对大幅度的气候和环境变化。
桥梁伸缩装置在交通基础设施的建设中起着至关重要的作用，不
仅能够保证交通运输的顺畅和安全，同时在桥梁的设计和施工中也体
现出了人类智慧的巨大潜力。
常见桥梁伸缩缝装置优缺点对比
常见桥梁伸缩缝装置优缺点对比模数式伸缩装置概述(1) 单缝（MA）模数式单缝模数式桥梁伸缩装置，又称异型钢单缝式，是利用不同形态的钢构件将不同形状的橡胶条（带）嵌牢固定，并以橡胶条（带）的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态，也可以处于受拉状态。
（2）多缝（MB）模数式多缝模数式桥梁伸缩装置，是由纵梁(异型钢)、横梁、位移控制箱、橡胶密封带等构件组成的伸缩装置。
由V型截面或其它截面形状的橡胶密封条（带），嵌接于异型钢边梁和中梁内，组成可伸缩的密封体，由异型钢直接承受车轮荷载，并将荷载传递至横梁，由横梁传递至梁体和桥台；位移控制箱在伸缩装置吸收梁端变形时，保证异型钢间间隙保持均匀；橡胶密封带起防止杂物进入及防水。
多缝模数式伸缩装置可以根据实际伸缩量的需要，增加中梁钢和密封体的个数，可组成满足大位移量的伸缩装置。
适用条件及常用型号模数式伸缩装置均由型钢、橡胶密封带组成，其技术特点具有相似性。
(1) 单缝（MA）模数式①国产产品这是目前在国内公路桥梁建设中使用较为广泛的一种伸缩装置，适用于中小型桥梁，伸缩量为40、60和80mm的桥梁接缝。
该结构各连接处，均采用既能转动又能滑动结构，所以对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。
异形钢单缝式GQF-C型（图0-1、图0-2）、GQF-Z型（图0-3）、GQF-F型（图0-4）、GQF-E型（图0-5）和GQF-L型，是采用热轧整体成型的异型钢材设计的桥梁伸缩装置，字母表示异型钢材的形状。
以GQF-C型伸缩装置为例，它是以C字型钢为主要构件，嵌固防水密封橡胶带为伸缩梯，配以锚固系统所组成。
图0-1 GQF-C型伸缩装置构造图0-2 GQF-C型伸缩装置照片图0-3 GQF-Z型伸缩装置照片图0-4 GQF-F型伸缩装置照片图0-5 GQF-E型伸缩装置照片②进口产品以毛勒单缝式伸缩装置为例，基本是由异型钢嵌固密封橡胶条和锚固系统构成。
三种桥梁伸缩装置的特点与施工技术
三种桥梁伸缩装置的特点与施工技术摘要：桥梁伸缩装置在现代桥梁工程中起着至关重要的作用，能够有效应对桥梁在使用过程中产生的伸缩变形问题。
本文介绍了三种常见的桥梁伸缩装置，包括摩擦式伸缩装置、滑移伸缩装置和伸缩缝伸缩装置，并详细分析了它们的特点和施工技术。
希望通过这篇文档的介绍，读者能够对桥梁伸缩装置有更深入的理解。
关键词：桥梁伸缩装置；摩擦式伸缩装置；滑移伸缩装置；伸缩缝伸缩装置；特点；施工技术一、摩擦式伸缩装置摩擦式伸缩装置是一种常见的桥梁伸缩装置，其工作原理是通过设置摩擦力来实现桥梁的伸缩。
这种装置有着以下几个特点：1. 简单可靠：摩擦式伸缩装置结构简单，采用的材料和零部件普通，施工过程相对简便，维护成本低。
2. 自适应性强：摩擦式伸缩装置可以根据桥梁的承载能力和伸缩需求进行调整，能够更好地适应不同的桥梁工程。
3. 抗震性能好：由于摩擦式伸缩装置能够提供较高的摩擦力，能够有效地减小震动而使桥梁具有较好的抗震性能。
摩擦式伸缩装置的施工技术主要包括以下几个步骤：1. 准备工作：根据设计要求和桥梁的具体情况，确定伸缩装置的类型和规格，并准备相应的施工材料和工具。
2. 安装固定：首先，将伸缩装置的上下部安装在桥梁两侧的支座上，并进行固定。
然后，根据设计要求，调整好摩擦力设定值。
3. 施工调试：在安装固定完成后，进行伸缩装置的调试工作。
通过调整摩擦力大小，使伸缩装置能够实现预定的伸缩变形。
4. 防护措施：为了确保伸缩装置的正常使用和延长其使用寿命，需要对伸缩装置进行防护措施，如设置防尘防水措施。
二、滑移伸缩装置滑移伸缩装置是一种通过滑动方式实现桥梁伸缩的装置，其特点如下：1. 高精度：滑移伸缩装置可以实现较高的精度控制，能够在微观级别上进行伸缩变形的调整。
2. 高承载能力：由于使用了特殊的材料和结构，滑移伸缩装置能够提供较高的承载能力，适用于大型桥梁。
3. 高费用：滑移伸缩装置的制造成本较高，施工过程也较为复杂，需要特殊的技术和设备，因此造价较高。
桥梁伸缩装置及类型
桥梁伸缩装置是为使车辆平稳通过桥面并满足桥面变形的需要，在桥面伸缩接缝所设置的各种装置。
桥跨结构在温度变化、荷载作用、基础变位、混凝土收缩和徐变等影响下将会发生伸缩变形及梁端的旋转，梁的挠度等因素引起的接缝变化等，为了满足桥梁在各种因素作用下按照设计的计算图式自由变形，同时保证车辆能平稳通过，就要在相邻两梁端之间，或梁端与桥台之间，或桥梁的铰接位置上预留伸缩缝，并在桥面设置伸缩装置。
伸缩装置应能够满足下列要求：在平行垂直于桥梁轴线的两个方向，梁体均能自由伸缩，除本身有足够的强度外，应与桥面铺装部分牢固连结，并具有耐久性，车辆通过时应平顺、无跳车且噪声小，使行驶舒适；要有良好的密水性和排水性及施工方便性，且维修简便，价格合理，更便于检查、养护和清除沟槽污物。
伸缩装置是桥梁结构中最薄弱的环节，由于伸缩装置直接承受车轮反复荷载的冲击作用，有很微小的不平整在汽车荷载作用下的就会使该处受到很大的冲击作用，因此也是最容易遭到破坏而需要维修更换。
在设计或施工中稍有缺陷和不足，就会导致其早期的损坏，这不仅直接使桥梁通行者感到不舒适，缺乏安全感，有时还会影响到桥梁结构本身的正常使用。
造成伸缩装置普遍破损的原因，除了交通流量增大，重型车辆增多（冲击作用明显增大）外，设计、施工和养护方面也不容忽视，况且桥面在伸缩缝位置刚度突变，又在快速行驶车辆荷载的反复作用下，其使用寿命受到严重影响。
因此，对伸缩装置的设计和构造处理绝不能简单从事，所以除设计时应考虑合理选型外，还要对安装施工的程序和工艺进行严格控制，方能保证伸缩装置最有精确定位，最有抵抗能力并牢固的锚定它。
对于曲线桥或斜桥，除了纵向、竖向变形外，还在存在横向、纵向及竖向，故选用的伸缩装置要有相应的变位适应能力。
常用的伸缩装置按传力方式和构造特点大致可分为五大类，即：对接式、钢制支承式、橡胶组合剪切式、模数支承式和无缝伸缩装置（含桥面连续构造）。
如下表：桥梁伸缩装置分类一、对接式伸缩装置：根据其构造形式和受力特点的不同可分为填塞对接型和嵌固对接型两种型式，填塞对接型伸缩装置是以沥青、木板、麻絮、橡胶等材料填塞缝隙，伸缩体在任何情况下都处于受压状态，该类型一般用于伸缩量在40mm以下的桥梁工程上，但容易损破失效，目前已不多用了，嵌固对接型伸缩装置利用不同形状的钢构件将不同形状的（如W型、M型、箱型、鸟等）橡胶条（带）嵌固固定，并以橡胶条（带）的拉压变形来吸收梁体的变位，其伸缩体可以处于受压状态，也可以处于受拉状态。
模数式伸缩缝
1、公路桥梁伸缩缝所使用钢筋、橡胶应符合TRANBBS设计文件和TRANBBS技术规范的要求。砼：伸缩缝的浇注均采用C50水泥砼。控制其坍落度满足混凝土罐车运输的最小要求，并应适当掺入外加剂，减小水灰比，减少混凝土收缩。
2.施工单位在公路桥梁上安装模数式桥梁伸缩缝，一旦发生碰撞变形，很难修复为合格产品，所以在安装的全过程中，一定要采取措施保护，严禁任何车辆通过。如果现场出现伸缩缝的伸缩量不易调整，所以对成品检查一定要认真、仔细。不合格不可运至现场。
3.要与设计图和现场核对位置、尺寸无误后，再将公路桥梁伸缩缝在安装前稳放入预留槽。要将桥上各接缝处缝隙一定要用聚苯乙烯泡沫板塞严，防止浇注保护带混凝土时灌入，使缝失效。同时，也不可将装置内灌进混凝土，以免更换V形象胶带时受阻。
模数式桥梁伸缩缝的锚固钢筋问题对于在预制梁(板)的端部和背墙内预埋伸缩缝锚固钢筋是在两种不同情况下进行的。一般设计给定的都是对称于桥宽中心、在梁(板)端部设置预埋钢筋，则钢筋在每片梁(板)内的预埋位置都会不一样，给施工增加了难度，因此锚固钢筋应以对称于每片梁(板)的中心进行设置，这点在设计中要充分考虑。 在桥梁的施工中要保证锚固钢筋的作用。仅在浇筑8～10cm厚的桥面板混凝土时进行设置是不可取的，这实际上没有让伸缩缝的定位角钢牢固地与梁(板)和背墙混凝土联结成整体，形成不稳定隐患，需加强伸缩缝的养护工作。
选用原则：
桥面铺装层厚度≥80mm
伸缩量≤80mm
2、GQF-MZL型桥梁伸缩装置特点：
GQF-MZL模数式桥梁伸缩缝是一种由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁。
MZL型伸缩装置结构突出的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。该伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到最小范围，节约了钢材。该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。
桥梁伸缩缝的种类
桥梁伸缩缝的种类
桥梁伸缩缝的种类主要包括无缝式、对接式、钢制支承式、组合型和模数式等类型。
1. 无缝式伸缩缝：这种类型的伸缩缝不伸出桥面，通过在桥梁端部的伸缩间隙中填入弹性材料并铺上防水材料，使伸缩缝处的桥面铺装与路面形成一连续体。
常见的形式有桥面连续和TST碎石弹塑体伸缩缝等。
2. 对接式伸缩缝：这类伸缩缝以伸缩体的弹性来承受车轮荷载，常用的材料有砂石、碎石及各种形状的橡胶制品等。
其中，嵌固对接式伸缩缝（仿毛勒式）是较为常见的一种。
3. 钢制支承式伸缩缝：这种伸缩缝通常使用钢材作为主要材料，如梳齿板式伸缩缝，其特点是利用钢材的强度来支承车辆荷载。
4. 组合型伸缩缝：这类伸缩缝通常由多种材料组合而成，如橡胶板式伸缩缝，它结合了不同材料的特性来适应桥梁的伸缩需求。
5. 模数式伸缩缝：这种伸缩缝装置由边梁、中梁、横梁和连动机构组成，适用于伸缩量较大的桥梁接缝，如GQF-MZL型伸缩缝装置适用于80mm-1200mm的伸缩量。
在选择桥梁伸缩缝的类型时，需要根据桥梁的具体结构、伸缩量的大小、交通荷载以及环境条件等因素综合考虑。
每种伸缩缝都有其特定的应用场景和优缺点，因此在设计和施工过程中应选择合适的伸缩缝类型，以确保桥梁的安全运营和使用寿命。
桥梁伸缩缝分类
桥梁伸缩缝分类
常用的5种桥梁伸缩缝形式分类：
1、弹性体伸缩缝
弹性体桥梁伸缩缝装置主要是以锌铁伸缩缝装置和TST碎石弹性伸缩缝体现，这种伸缩缝装置是一种十分简单伸缩缝装置。
适合于中小跨径的桥梁。
当伸缩量。
桥梁施工过程中伸缩量范围在20毫米-40毫米区间里面的时候一般建议采用TST 碎石弹性伸缩缝。
2、剪切式伸缩缝装置
这种剪切式伸缩缝装置主要是把不同断面形状的橡胶带当作填充材料的伸缩缝。
因为橡胶弹性好，方便施工粘贴，也能满足桥梁受力导致的变形要求。
而且这种伸缩缝同时还具备防水功能。
3、钢制支承伸缩缝装置
钢制支承伸缩缝装置缺点：很难满足桥梁工程中大位移量的需求，因为钢制型伸缩缝装置难以实现密封不透水。
而这个缺陷极易造成对车辆路过桥梁时候的冲击，进而影响车辆行驶平稳性。
4、模数支承伸缩缝
这类伸缩缝主要在当桥梁伸缩缝变形量≥50毫米时候，就会采用这种钢制模数支撑伸缩缝。
这种绳索缝装置的缺点：结构复杂，往往会因为梁端转动而产生拍打、产生噪声、伸缩缝结构容易被破坏。
因此在施工过程中往往需要采用螺栓弹簧的装置来对滑板进行相应固定，以此来减少其缺陷。
5、对接式伸缩缝
对接式桥梁伸缩缝根据运用方式可分为：a、填塞对接型伸缩缝、b、嵌固对接型伸缩缝俩种。
a、填塞对接伸缩缝，其材料是用沥青、橡胶、砂石、碎石来塞满缝隙，使得伸缩缝长期处于压缩状态。
b、嵌固对接伸缩缝，则是运用不同形态的钢构件把不同形态的橡胶条进行嵌牢固定，进而以橡胶材料带拉压变形来吸收梁体变形，这种伸缩体处于受压受拉作用力下。
桥面伸缩装置的作用、要求和类型
桥面伸缩装置的作用、要求和类型
桥面伸缩装置是一种广泛应用于桥梁工程中的设备，用于解决桥梁结构在不同温度和地震等外力作用下的伸缩变形问题。
其主要作用是保证桥梁的稳定性和安全性，减小桥梁结构的应力和变形，以确保桥梁的正常使用寿命。
桥面伸缩装置的主要要求包括以下几个方面：
1. 伸缩性能：桥面伸缩装置应具有良好的伸缩性能，能够根据桥梁结构的变形需求自由伸缩，以吸收桥梁因温度变化、沉降、地震等原因引起的伸缩变形。
2. 承载能力：桥面伸缩装置应能够承受桥梁上的车辆荷载和行人荷载，以及各种自然灾害力的作用，如地震、风力等。
3. 耐久性：桥面伸缩装置应具有良好的耐久性，能够在长期使用过程中保持良好的性能和稳定性。
4. 维护性：桥面伸缩装置应设计为易于维护和检修，以方便日常维护和故障排除。
根据不同的应用场景和桥梁结构的特点，桥面伸缩装置可分为以下几
种类型：
1. 滚轮式桥面伸缩装置：采用滚轮和滑道的组合，实现桥面的伸缩变形。
2. 弹性式桥面伸缩装置：通过橡胶弹性元件的作用，使桥面在必要时进行伸缩变形。
3. 链条式桥面伸缩装置：采用链条和滑块的组合，实现桥面的伸缩变形。
4. 液压式桥面伸缩装置：通过液压系统的作用，控制桥面的伸缩变形。
以上仅为几种常见的桥面伸缩装置类型，实际应用中还可以根据具体需求和工程要求进行定制设计。
桥面伸缩装置的合理选择和设计，对于保证桥梁结构的稳定性和安全性具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁伸缩装置系列
240型伸缩缝梳齿板伸缩缝
640型伸缩缝640型伸缩缝
公路桥梁伸缩装置分为：模数式桥梁伸缩装置和KS伸缩装置以及TST弹塑体伸缩装置一、模数式桥梁伸缩装置
GQF-C型桥梁伸缩装置、GQF-M型桥梁伸缩装置、GQF-Z型桥梁伸缩装置、GQF-Ｆ型桥梁伸缩装置型桥梁伸缩装置是由中交公路规划设计院与我公司联合设计，我公司制作的具有中国特色的新型桥梁伸缩装置。
模数式桥梁伸缩装置分为：GQF-C型桥梁伸缩装置、GQF-M型桥梁伸缩装置、GQF-Z 型桥梁伸缩装置、GQF-Ｆ型桥梁伸缩装置、GQF-MZL型桥梁伸缩装置
1、GQF-C型桥梁伸缩装置特点：
建筑高度低，国产热轧整体成型异型钢材高度仅50mm，结构简单，安装方便，具有明显的可靠性、舒适性和耐久性。
既方便旧伸缩装置更换，又可供新桥时选用。
选用原则：
桥面铺装层厚度≥80mm
伸缩量≤80mm
2、GQF-MZL型桥梁伸缩装置特点：
GQF-MZL型伸缩装置结构突出的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。
该伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到最小范围，节约了钢材。
该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。
该结构各连接处均采用既能转动又能滑动结构。
所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。
二、KS系列跨越式伸缩缝
KS系列跨越式伸缩缝是我公司最新开发的一种新型伸缩缝产品，它仅用桥面铺装层
厚度即可达到可靠的锚固，对桥梁设计和施工单位提供了极大的方便。
同时它防水性能好，减震，受力合理，对梁端间隙的施工误差不敏感，使用寿命长，自动清理缝内垃圾，少养护，造价低。
因此该产品一经问世，即受到桥梁设计和施工单位的普遍好评。
KS系列跨越式伸缩缝的标注：
伸缩缝长度(m)
伸缩量(mm)
KS系列伸缩缝
例1：KS(Ⅰ)140—12.5 表示伸缩量140mm的KS(Ⅰ)系列伸缩缝一条，长12.5米。
例2：KS(Ⅱ)70—13.7 表示伸缩量70mm的KS(Ⅱ)系列伸缩缝一条，长13.7米。
KS系列跨越式伸缩缝有KS(Ⅰ)与KS(Ⅱ)两种型号，每种型号根据伸缩量的不同分为：KS(X)20、KS(X)30、KS(X)40、KS(X)50、KS(X)60、KS(X)70、KS(X)80、KS(X)90、KS(X)100、KS(X)120、KS(X)140、KS(X)160、KS(X)180、KS(X)200、KS(X)250、KS(X)300、KS(X)350、KS(X)400十八种规格。
三、TST（改性沥青)弹塑体桥梁伸缩装置
1、原理：
将专用的特制的弹塑体主料RS橡胶加热溶溶后，灌入经加热的碎石中，形成“TCS 桥梁接缝弹塑体”。
碎石支持车辆载荷，TCS-Z专用粘合剂保证界面强度。
2、特点:
a.TCS弹塑体直接平铺在桥梁界缝处，与前后的桥面或路面铺装形成连续体，桥面平整无缝，行车比有缝的桥自然更平稳、舒适、无噪音、振动小，且具有便于维护、清扫、除雪等优点。
b.构造简单，不需装设专门的伸缩构件和在梁端预埋锚固钢筋，施工方便快速，铺装冷却后，即可开放交通。
c.这种弹性接缝能吸收各方面的变形和振动，且阻尼性高，对桥梁减震有利，可满足弯桥、坡桥、斜桥、宽桥的纵横竖三个方向的伸缩和变形。
d.因接缝和桥面铺装连成一体，故密封防水性好，且耐酸碱腐蚀。
e.旧桥更换伸缩缝，可半边施工，对交通繁忙路段不中断交通。
f.造价低、耐用、养护更换少，经济效益和社会效益显著。
