电子厂车间负压风机工程安装方案

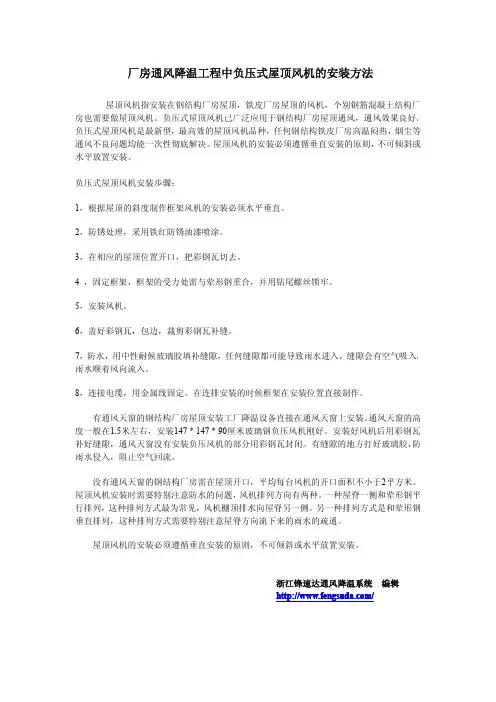

厂房通风降温工程中负压式屋顶风机的安装
厂房通风降温工程中负压式屋顶风机的安装方法屋顶风机指安装在钢结构厂房屋顶，铁皮厂房屋顶的风机，个别钢筋混凝土结构厂房也需要做屋顶风机。
负压式屋顶风机已广泛应用于钢结构厂房屋顶通风，通风效果良好。
负压式屋顶风机是最新型，最高效的屋顶风机品种，任何钢结构铁皮厂房高温闷热，烟尘等通风不良问题均能一次性彻底解决。
屋顶风机的安装必须遵循垂直安装的原则，不可倾斜或水平放置安装。
负压式屋顶风机安装步骤：1，根据屋顶的斜度制作框架风机的安装必须水平垂直。
2，防锈处理，采用铁红防锈油漆喷涂。
3，在相应的屋顶位置开口，把彩钢瓦切去。
4，固定框架，框架的受力处需与荤形钢重合，并用钻尾螺丝锁牢。
5，安装风机。
6，盖好彩钢瓦，包边，裁剪彩钢瓦补缝。
7，防水，用中性耐候玻璃胶填补缝隙，任何缝隙都可能导致雨水进入，缝隙会有空气吸入，雨水顺着风向流入。
8，连接电缆，用金属线固定。
在连排安装的时候框架在安装位置直接制作。
有通风天窗的钢结构厂房屋顶安装工厂降温设备直接在通风天窗上安装。
通风天窗的高度一般在1.5米左右，安装147*147*90厘米玻璃钢负压风机刚好。
安装好风机后用彩钢瓦补好缝隙，通风天窗没有安装负压风机的部分用彩钢瓦封闭。
有缝隙的地方打好玻璃胶，防雨水侵入，阻止空气回流。
没有通风天窗的钢结构厂房需在屋顶开口，平均每台风机的开口面积不小于2平方米。
屋顶风机安装时需要特别注意防水的问题，风机排列方向有两种。
一种屋脊一侧和荤形钢平行排列，这种排列方式最为常见，风机棚顶排水向屋脊另一侧。
另一种排列方式是和荤形钢垂直排列，这种排列方式需要特别注意屋脊方向流下来的雨水的疏通。
屋顶风机的安装必须遵循垂直安装的原则，不可倾斜或水平放置安装。
浙江锋速达通风降温系统编辑/。
负压机安装施工方案
负压机安装施工方案项目背景负压机是一种常用于空气净化系统中的设备，具有排除室内空气中的污染物和有害气体的功能。
为了确保其正常运行和有效发挥作用，需要正确安装和施工。
本文将介绍负压机的安装施工方案。
施工准备在开始施工之前，需要进行一系列的准备工作，包括：1.确定负压机的安装位置：根据实际情况选择合适的位置进行安装，一般应选择通风良好、无噪音干扰的位置。
2.检查设备完整性：确保负压机的所有零部件完好无损，没有破损或缺失。
3.准备工具和材料：根据施工需要准备所需的工具和材料，例如螺丝刀、扳手、固定螺栓、密封胶等。
4.施工人员培训：确保施工人员具备安装和维修负压机的相关知识和技能。
安装步骤步骤一：固定负压机底座1.将负压机的底座平放在安装位置上。
2.使用螺丝刀或扳手固定负压机底座，确保其稳固牢固。
步骤二：连接风管1.将负压机与相应的风管进行连接。
2.使用固定螺栓将负压机与风管固定连接。
3.确保连接处密封良好，避免空气泄漏。
步骤三：接通电源1.将负压机的电源线与电源插座相连。
2.检查电源线是否完好无损，没有明显的破损。
3.接通电源，确保负压机能够正常运行。
步骤四：调试负压机1.启动负压机，观察是否存在异常噪音或振动。
2.检查负压机的排风管是否通畅，没有堵塞。
3.调节负压机的运行模式和参数，确保其能够达到预期的净化效果。
施工注意事项在进行负压机安装施工时，需要注意以下事项：1.安全第一：施工人员需要佩戴安全防护设备，如手套、工作服、护目镜等。
2.遵循规范：按照负压机的安装说明书和相关规范进行施工，确保安装过程符合要求。
3.细心操作：施工人员在操作时需细心、仔细，避免损坏负压机或周围设备。
4.负压测试：完成安装后，进行负压测试，确保负压机能够正常工作，并达到设计要求。
施工验收在负压机安装施工完成后，需要进行施工验收，包括以下内容：1.设备完整性：检查负压机的所有零部件是否齐全完好。
2.工程质量：查看负压机的安装是否符合规范，是否存在明显的缺陷或问题。

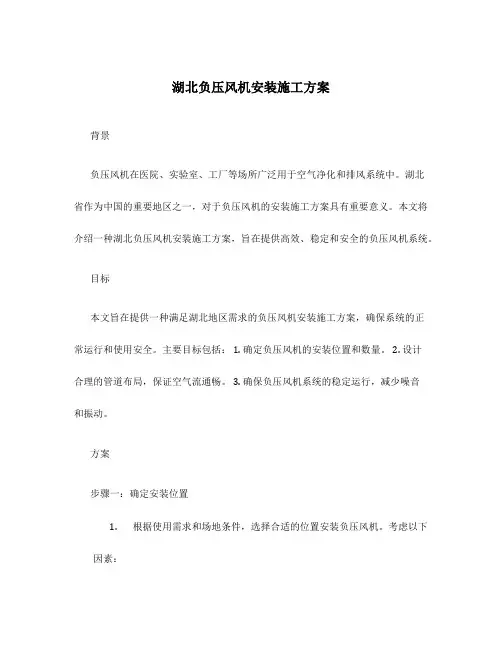

湖北负压风机安装施工方案
湖北负压风机安装施工方案背景负压风机在医院、实验室、工厂等场所广泛用于空气净化和排风系统中。
湖北省作为中国的重要地区之一，对于负压风机的安装施工方案具有重要意义。
本文将介绍一种湖北负压风机安装施工方案，旨在提供高效、稳定和安全的负压风机系统。
目标本文旨在提供一种满足湖北地区需求的负压风机安装施工方案，确保系统的正常运行和使用安全。
主要目标包括： 1. 确定负压风机的安装位置和数量。
2. 设计合理的管道布局，保证空气流通畅。
3. 确保负压风机系统的稳定运行，减少噪音和振动。
方案步骤一：确定安装位置1.根据使用需求和场地条件，选择合适的位置安装负压风机。
考虑以下因素：–噪音和振动对周围环境和人员的影响。
–空气流通的要求和布局。
确保负压风机能够有效地吸入和排出空气。
–管道连接的便捷性，以方便日后的维护和检修。
2.安装负压风机时需考虑以下方面：–需要有足够的空间用于放置负压风机和附件，以方便操作和维护。
–负压风机应避免暴露在直射阳光下，避免影响设备的性能和寿命。
步骤二：设计管道布局1.根据负压风机的安装位置和使用需求，设计合理的管道布局。
考虑以下因素：–确保空气流通畅，避免管道过长或转弯过多。
–使用合适的管道材料，如不锈钢或PVC管道，以确保系统的耐久性和可靠性。
–根据实际距离和需求计算管道直径，以确保负压风机能够提供足够的风量和排风能力。
2.安装和连接管道时需注意：–使用合适的密封材料，如硅胶密封圈，以保证连接的气密性。
–定期对管道进行清洗和维护，以避免积尘和堵塞。
步骤三：负压风机的安装和调试1.根据负压风机的安装说明书进行安装，确保每个部件和附件连接稳固。
2.连接电源和控制系统，确保负压风机能够正常启停和调节。
3.运行负压风机，并进行初步调试，检查噪音和振动是否在合理范围内。
4.进行系统的整体调试，包括风量和负压的测试，以确保系统能够满足使用需求。
结论本文介绍了一种湖北负压风机安装施工方案，包括确定安装位置、设计管道布局和负压风机的安装和调试。
负压风机安装方法
负压风机安装方法时间：2011-01-29 13:01负压风机安装的方法：1.风机安装前应仔细检查风机是否完整无损，各紧固件螺栓是否有松动或脱落，叶轮有无碰撞风罩。
认真检查扇叶或百叶在运输过程中有无变形受损2.安装选择出口环境时，应注意出风口对面2.5-3m内不能有太大的障碍物3.风机安装时应注意风机的水平位置，调整到风机与地基平面水平稳固。
安装后电机不可有倾斜现象4.安装风机时英使电机的调节螺栓处于方便操作的位置，以方便使用时调节皮带松紧。
5.安装风机支架时，一定要让支架与地基平面水平稳固，必要时在风机旁边安装角铁进行加固。
6.风机安装完后，要对其周围密封性进行检查，如有空隙、可用阳光板或者玻璃胶进行密封。
7.安装完成后，检查风机内部是否有遗留的工具和杂物。
8.运转中如有出现风机振动或电机有“嗡嗡”的异常声响或其它异常现象应停机检查，待修复后再开机使用。
1.水帘墙常见故障与排除方法：故障现象一：水帘飞水故障排除方法：1.把水量减小。
2.表面打磨不平整，有毛边，产生飞水。
3.水帘墙制作时水帘片与水帘片拼装时高低不平。
2. 2故障现象二：外框漏水故障排除方法：1.水帘墙制作时外框连接处玻璃胶或好易涂覆盖不完全。
2.运输或安装时破坏了覆盖层。
3.先检查出漏水位，然后把水关掉再用玻璃胶补漏，若是上槽边漏水，就把水量减小。
3. 3故障现象三：水帘片湿润不均匀故障排除方法：1.调整该幅水帘墙的水开关，使出水量达到水帘湿润标准、均匀，或检查水泵压力未调整压力开关，2.另外也要注意检查安装时水帘墙的水平线，上水槽孔是否堵塞。
4. 4故障现象四：水流不通畅故障排除方法：1.水帘对接条纹不直，水往下流时过水不通汤.2纸张有重叠现象。
（二）、镀锌板方形负压风机安装步骤：1、镀锌板负压风机的安装随意性比较大，也比较简便，但是角铁必须要刷上防锈漆。
安装必须牢固、稳定，尽量做到美观。
2、根据在窗户上的放置位置制作大小合适的7字型角铁架，要求角铁架焊接牢固、开好膨胀螺栓固定孔，打磨，刷上铁红防锈漆。
墙体安装负压风机施工方案
一、工程概况本工程旨在为某厂房安装负压风机，以改善室内通风条件，降低温度，提高生产效率。
负压风机安装在厂房墙体上，具体位置为厂房内部高温闷热区域附近。
二、施工准备1. 工具材料：- 负压风机- 角铁、槽钢、不锈钢等焊接材料- 电焊机、手电钻、冲击钻、扳手、螺丝刀、老虎钳等工具- 阳光板、玻璃胶、螺丝等密封材料- 电线、电缆线、绝缘胶布等电气材料- 防锈漆、水泥等辅助材料2. 人员组织：- 安装人员：2名以上具备专业电工资格的成年男性- 配电人员：1名专业电工三、施工步骤1. 确定安装位置：- 根据厂房内部高温闷热区域，确定负压风机的安装位置。
- 测量安装位置的尺寸，确保负压风机尺寸与安装位置相匹配。
2. 制作安装支架：- 使用角铁、槽钢等焊接材料制作负压风机安装支架。
- 支架形状类似于空调安装支架，为三角形支架，确保承重稳定。
- 对支架进行钻孔、刷防锈漆处理，提高支架使用寿命。
3. 安装负压风机：- 将制作好的安装支架固定在墙体底部实体墙上。
- 两人以上将负压风机抬放到安装支架上。
- 使用自攻螺丝将支架和负压风机底部进行固定锁死。
4. 防雨水渗漏处理：- 对负压风机旁边的缝隙进行密封防雨水渗漏处理。
- 小缝隙涂抹玻璃胶，大缝隙使用阳光板填补，再用玻璃胶密封。
5. 配电试机：- 专业电工对负压风机进行配电，安装控制开关。
- 连接主电源线路接头，用电工胶布做绝缘处理。
- 所有的电源线埋进线管或线槽里面，用万用表测试电路是否正常。
6. 通电试机：- 完成上述工作后，负压风机即可通电试机。
- 观察负压风机的百叶窗是否能正常打开对外排风。
四、注意事项1. 安装负压风机时，确保风机与地面保持平行，电机不得倾斜。
2. 安装支架承重要稳定，确保支撑整个负压风机重量和检修人员体重。
3. 密封和防雨水渗漏处理要到位，防止雨水渗漏到室内。
4. 配电和电路安全要得到保障，控制开关要有缺项保护功能。
五、工程验收1. 施工完成后，对负压风机安装质量进行检查，确保安装牢固、密封良好、电路安全。
电子厂车间负压风机工程安装方案
电子厂车间负压风机工程安装方案一、工程概况及系统介绍1 工程简介本工程安装地址位于东莞市长安镇屏前工业园内东莞市xx电子厂，二楼装配车间墙壁上窗户上安装负压风机。
本工程设计单位：东莞市蓝x通风降温设备有限公司施工单位：东莞市蓝x通风降温设备有限公司工程分公司2 系统介绍本工程主要包括负压风机的安装作业，负压风机的配电作业，车间防雨水渗漏作业。
二、编制说明及编制依据本方案为东莞市蓝x通风降温设备有限公司工程分公司编制的。
依据东莞市蓝x通风降温设备有限公司提供的施工图、施工合同及有关技术、规范、检验标准编制。
主要编制依据有：1、设计单位提供的施工图纸。
2、现行国家颁布的各项有关规程、规范：《通风与智能新风系统工程质量检验与评定标准》GBJ304-88 《通风与智能新风系统工程施工及验收规范》GB50243-2002 《机械设备安装工程施工及验收规范》GBJ66-84 《采暖与卫生工程施工及验收规范》三、施工技术准备参加施工的工程人员要熟悉和掌握图纸的各种管道线路、方位和特殊安装工艺要求，熟记设计说明，施工规范，施工方案。
1施工人员应首先认真审查图纸，图纸会审记录，了解设计意图，熟悉工程各部门的施工程序，施工方法，技术要求，质量要求，理解技术员制定的质量技术控制措施。
2施工员工，施工小组应做好施工记录，保管好图纸和技术文件资料，为下部施工做好准备。
3在施工前，技术队长要对参加施工的人员进行祥细的技术、安全交底。
了解本地的施工验收的要求和施工经验为创优做技术上的准备。
四施工组织机构五施工材料准备提前准备好以下施工用的材料。
六、施工人员准备现场施工人员不低于5人每天，具备安装施工资格证，会熟练的使用手电钻，冲击钻，电焊机，切割机等电动工具，接受过安全生产知识培训，会使用消防器材，有安全生产意识，服从现场的施工领导和安全管理。
现场每日设置一名专职的现场安全管理员。
七、施工用电准备施工现场必须有220伏的电源插座3个，15米长的连接地拖延长电源线3条，380伏的电源接线盒1个。
常州风机安装工程施工方案
常州风机安装工程施工方案一、工程概述本项目为常州市某工业厂区风机安装工程，主要包括风机的采购、运输、安装、调试和验收等工作。
风机类型为轴流式风机，额定功率为1000kW，风压为1000Pa，风量为150000m³/h。
风机将安装在厂区内的通风机房内，用于厂区的通风换气。
二、施工准备1. 人员组织：组建专业的风机安装团队，包括项目经理、技术负责人、施工人员等。
对团队成员进行技术培训和安全教育，确保施工安全。
2. 施工材料：根据工程需求，提前采购足够的安装材料，包括螺栓、螺母、垫片等，并检查材料的质量，确保符合国家标准。
3. 施工设备：准备必要的施工设备，如吊车、螺丝刀、扳手等。
并对设备进行维修和保养，确保设备正常运行。
4. 施工图纸：熟悉风机安装图纸，了解风机的结构、安装要求和技术参数。
5. 现场勘查：对施工现场进行勘查，了解现场环境、通风机房的结构和尺寸，确定风机的安装位置和施工方案。
三、施工流程1. 风机运输：将风机从厂家运输至施工现场，注意运输过程中的安全防护，防止风机受损。
2. 风机卸车：使用吊车将风机从货车上卸下，放置在通风机房内。
3. 基础施工：根据风机底座尺寸，施工人员进行基础施工，确保基础平整、坚实。
4. 风机安装：将风机底座与基础连接，安装地脚螺栓，并拧紧螺母，确保风机稳定。
5. 叶轮安装：按照叶轮安装图纸，将叶轮安装到风机轴上，注意叶轮与轴的同心度。
6. 电机安装：将电机安装到风机底座上，连接电源线，并进行电机接线。
7. 传动系统安装：安装传动带或齿轮箱，确保传动系统的正常运行。
8. 控制系统安装：安装风机控制系统，包括启动器、保护器等，并连接控制线路。
9. 试运行：对风机进行试运行，检查风机的运行状态、振动、噪音等是否正常。
10. 调试：根据试运行结果，对风机进行调试，确保风机的性能达到设计要求。
11. 验收：对风机安装工程进行验收，提交验收报告，办理验收手续。
四、质量保证1. 严格按照国家标准和风机厂家要求进行施工，确保工程质量。
施工方案风机(3篇)
第1篇一、工程概况本工程为风机安装工程，主要内容包括风机设备、基础、支架、电气及控制系统等。
风机设备主要用于通风、排风、供氧等，广泛应用于工厂、矿井、地下工程、隧道、冷却塔等场所。
本工程风机设备型号为XX型，额定功率为XX千瓦，风量为XX立方米/小时，风压为XX帕。
二、施工准备1. 技术准备（1）熟悉风机设备技术参数、安装要求及施工规范。
（2）组织施工人员进行风机设备安装培训，确保施工人员掌握安装技术。
（3）编制施工方案，明确施工工艺、施工步骤及质量控制措施。
2. 材料准备（1）风机设备：包括风机本体、电机、轴承、联轴器、进风口、出风口等。
（2）基础：包括基础模板、混凝土、钢筋等。
（3）支架：包括立柱、横梁、斜撑等。
（4）电气及控制系统：包括电缆、配电箱、控制器等。
3. 工具准备（1）风机设备安装工具：扳手、螺丝刀、锤子、水平尺等。
（2）基础施工工具：水准仪、钢卷尺、线锤等。
（3）支架施工工具：电焊机、切割机、钻床等。
（4）电气及控制系统施工工具：剥线钳、电笔、绝缘胶带等。
三、施工工艺及步骤1. 施工工艺（1）风机设备安装：包括风机本体、电机、轴承、联轴器等。
（2）基础施工：包括基础模板、混凝土、钢筋等。
（3）支架施工：包括立柱、横梁、斜撑等。
（4）电气及控制系统施工：包括电缆、配电箱、控制器等。
2. 施工步骤（1）风机设备安装1）检查风机设备包装是否完好，设备外观是否有损坏。
2）按照风机设备技术参数，安装风机本体、电机、轴承、联轴器等。
3）连接风机本体与电机，确保连接牢固。
4）检查风机设备运行是否正常，如有异常及时调整。
（2）基础施工1）根据风机设备基础图，设置基础模板。
2）按照设计要求，绑扎钢筋。
3）浇筑混凝土，确保基础强度。
4）养护混凝土，达到设计强度后拆除模板。
（3）支架施工1）根据风机设备支架图，设置支架立柱、横梁、斜撑等。
2）焊接支架，确保支架牢固。
3）检查支架安装是否水平，如有倾斜及时调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子厂车间负压风机工程安装方案
一、工程概况及系统介绍
1 工程简介
本工程安装地址位于东莞市长安镇屏前工业园内东莞市xx电子厂，二楼装配车间墙壁上窗户上安装负压风机。
本工程设计单位：东莞市蓝x通风降温设备有限公司
施工单位：东莞市蓝x通风降温设备有限公司工程分公司
2 系统介绍
本工程主要包括负压风机的安装作业，负压风机的配电作业，车间防雨水渗漏作业。
二、编制说明及编制依据
本方案为东莞市蓝x通风降温设备有限公司工程分公司编制的。
依据东莞市蓝x通风降温设备有限公司提供的施工图、施工合同及有关技术、规范、检验标准编制。
主要编制依据有：
1、设计单位提供的施工图纸。
2、现行国家颁布的各项有关规程、规范：《通风与智能新风系统工程质量检验与评定标准》
GBJ304-88 《通风与智能新风系统工程施工及验收规范》
GB50243-2002 《机械设备安装工程施工及验收规范》
GBJ66-84 《采暖与卫生工程施工及验收规范》
三、施工技术准备
参加施工的工程人员要熟悉和掌握图纸的各种管道线路、方位和特殊安装工艺要求，熟记设计说明，施工规范，施工方案。
1施工人员应首先认真审查图纸，图纸会审记录，了解设计意图，熟悉工程各部门的施工程序，施工方法，技术要求，质量要求，理解技术员制定的质量技术控制措施。
2施工员工，施工小组应做好施工记录，保管好图纸和技术文件资料，为下部施工做好准备。
3在施工前，技术队长要对参加施工的人员进行祥细的技术、安全交底。
了解本地的施工验收的要求和施工经验为创优做技术上的准备。
四施工组织机构
五施工材料准备
提前准备好以下施工用的材料。
六、施工人员准备
现场施工人员不低于5人每天，具备安装施工资格证，会熟练的使用手电钻，冲击钻，电焊机，切割机等电动工具，接受过安全生产知识培训，会使用消防器材，有安全生产意识，服从现场的施工领导和安
全管理。
现场每日设置一名专职的现场安全管理员。
七、施工用电准备
施工现场必须有220伏的电源插座3个，15米长的连接地拖延长电源线3条，380伏的电源接线盒1个。
八、施工工具准备
九、主要施工方案和技术措施
1、根据现场安装条件的实际情况，用角铁电焊制作负压风机安装支架。
2、负压风机的安装：
本工程室内机采用负压风机内扣窗户上安装。
（1）负压风机底部安装承重的支架，用M8膨胀螺栓固定，打洞用电锤头应为M10，所打孔洞的深浅粗细要合适，确保膨胀螺栓安装紧固。
（2）负压风机支架采用减震支架，安装后找平找正，检查验收。
（3）负压风机的四个角用角铁固定在墙壁上。
3、负压风机配电：
负责将负压风机电机电线和控制开关相连通，采用标准电工布线作业，电缆线全部埋进线管线槽，保证电路安全，美观大方。
4、负压风机防漏水处理：用铁皮或者木板对负压风机周围大的缝隙进行封堵，小缝隙用玻璃胶进行密封，
要求不漏雨。
十、质量保证措施
1认真按工程质量保证手册执行，做到工程质量分组管理，按ISO9002标准操作，做到质量把关人人有责。
2加强现场施工质量检查，现场施工队长负责质量监督检查。
3要严格按图纸施工，如果改动需经批准后方可进行施工。
十一、安全技术措施
1所有从事现场施工的人员，必须提高对安全生产和自我保护认识，认真执行安全技术规程。
2各项施工方案要分别编制安全技术措施，并进行安全技术交底。
3进入现场必须严格遵守各项规章制度，队长对施工人员要做好工程介绍和现场安全教育。
4进入现场必须戴安全帽，凡两米以上高空作业需搭设脚手架，使用前必须认真检查架子的牢固程度，有无糟朽，有无探头板，施工周围及时清理障碍物，防止钉子扎脚或其它工伤事故。
5施工地点及附近的孔洞必须加盖牢固，防止人员高空坠落和落物伤人。
6要严格按照规程进行现场临时用电的统一管理，严禁乱拉乱接电线及用电设备。
7使用梯子时，竖立的角度不应大于60度和小于35度，梯子上部应当用绳子系在牢固的物件上，梯子脚应当用麻布或橡皮包扎或由专人在下面扶住，以防滑倒。
