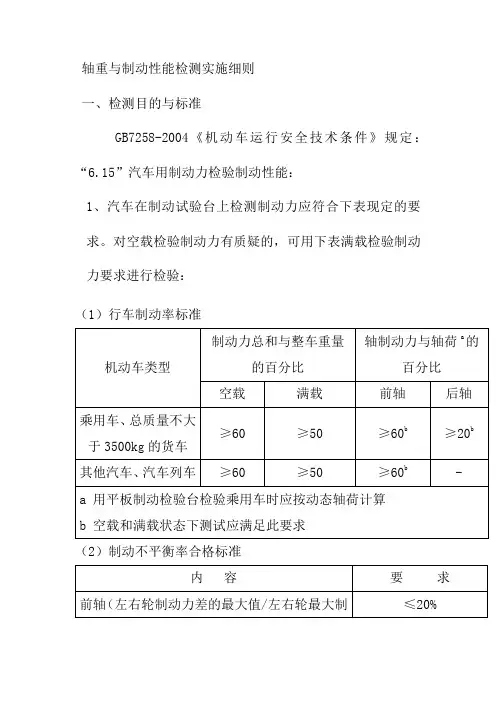

轴重与制动性能检测实施细则一、检测目的与标准GB7258-2004《机动车运行安全技术条件》规定：“6.15”汽车用制动力检验制动性能：1、汽车在制动试验台上检测制动力应符合下表现定的要求。
对空载检验制动力有质疑的，可用下表满载检验制动力要求进行检验：（1）行车制动率标准机动车类型制动力总和与整车重量的百分比轴制动力与轴荷a的百分比空载满载前轴后轴乘用车、总质量不大于3500kg的货车≥60 ≥50 ≥60b ≥20b 其他汽车、汽车列车≥60 ≥50 ≥60b-a 用平板制动检验台检验乘用车时应按动态轴荷计算b 空载和满载状态下测试应满足此要求（2）制动不平衡率合格标准内容要求前轴（左右轮制动力差的最大值/左右轮最大制≤20%动力中的大值）后轴及其他轴（轴制动力≥轴荷*60%时，左右轮制动力差的最大值/左右轮最大制动力中的大值）≤24%后轴及其他轴（轴制动力＜轴荷*60%时，左右轮制动力差的最大值/该轴轴荷）≤8%（3）制动协调时间合格标准机动车制动形式协调合格时间液压制动0.35s气压制动0.60s汽车列车、铰接客车、铰接式无轨电车0.80s注：综检站GB18565规定协调时间：对采用液压制动系的车辆不得大于0.35 s；对采用气压制动系的车辆不得大于0.56s。
（4）车轮阻滞力合格标准各车轮的阻滞力占该轴轴荷百分比≤5%（5）驻车制动力合格标准机动车类型合格标准总质量/整备质量≥1.2 驻车制动力总和占整车重量百分比≥20%总质量/整备质量<1.2 驻车制动力总和占整车重量百分比≥15%（6）制动完全释放时间要求（仅对汽车要求）：汽车制动完全释放时间（从松开制动踏板到制动消除所需要的时间）不应大于0.80s。
（7）进行制动性能检验时的制动踏板力或制动气压应符合以下要求：(a) 满载检验时①气压制动系：气压表的指示气压≤额定工作气压②液压制动系：踏板力，乘用车≤500N其它机动车≤700N(b) 空载检验时①气压制动系：气压表的指示气压≤600kPa②液压制动系：踏板力，乘用车≤400N其它机动车≤450N两轮、边三轮摩托车和轻便摩托车检验时，踏板力不应大于400 N，手握力不应大于 250 N。
6轴重检测
3.定期维护
1) 使用3个月,检查缓冲体并在缓冲体与框架接触的部位适量 加油润滑;同时检查轴重台的承载台面是否四角平稳,出现不平时 抬出台面,调整传感器支撑台面的可调螺栓。 2)使用6个月，除进行第1)项的工作外,还须对台架内各部位 进行清洁。 3)使用10个月后,应按国标进行定期检定
《汽车性能检测与故障诊断》
处理，在显示器上以数字、图形、曲线形式显示检测结果；
④打印结果。
《汽车性能检测与故障诊断》
任务单元1.6
轴重的检测
检 测 流 程
车辆XX匀速前进
车辆XX前板拉手刹
前：XXkg 后XXkg 整车：XXkg
《汽车性能检测与故障诊断》
任务单元1.6
轴重的检测
（三）轴重检验台保养与维护
1.注意事项 1) 超出试验台额定载荷的汽车,禁止驶上轴重台. 2)不要在轴重台上停放车辆和堆积杂物.
轴重检测试验台如下图所示，它是由四块表面轧花的测试平板、控制柜 和踏板压力计等组成。
平板式轴重试验台
《汽车性能检测与故障诊断》
任务单元1.6
1、开机：
轴重的检测
打开电源前,必须保证仪器前无车辆及行人(3)车辆检测 ①确认检测台应处于开机状态； ②被检汽车驶上平板，引车员根据显示器上提示的信息使车辆在测试平板上 制动直至停车并在规定位置拉起驻车制动。 ③数据采集系统通过各传感器采集制动过程中的全部数据，并经计算机分析
2、被测车辆的准备
1)核实汽车各轴轴荷，确保被测汽车车轴轴荷在试验台允许载荷范围内。 2)检查轮胎是否沾有泥、水、油污等杂物，要特别注意检查轮胎花纹内或后
轴双轮胎间嵌入的小石子与石块，应清除干净。
3)检查轮胎气压，使其符合出厂规定值。
机动车检测专用轴轮重仪检定规程操作流程
机动车检测专用轴轮重仪检定规程操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!机动车检测专用轴轮重仪检定规程操作流程详解在机动车检测中，轴轮重仪是一项重要的设备，用于精确测量车辆的轴载和轮载，以确保行驶安全和道路法规的遵守。
汽车轴(轮)重仪的检测方法和应用

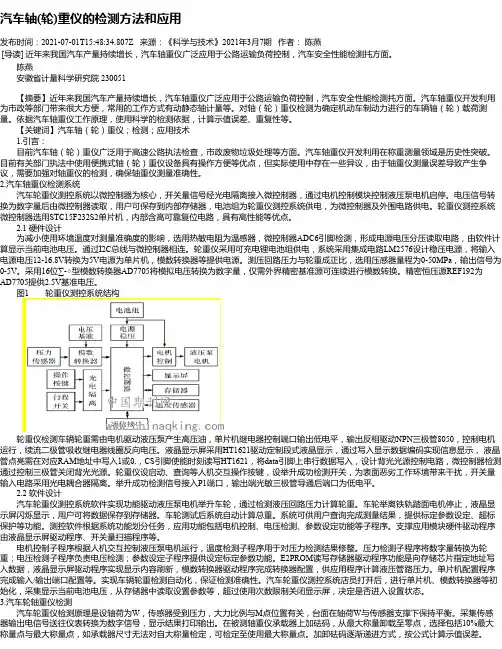

汽车轴(轮)重仪的检测方法和应用发布时间：2021-07-01T15:48:34.807Z 来源：《科学与技术》2021年3月7期作者：陈燕[导读] 近年来我国汽车产量持续增长，汽车轴重仪广泛应用于公路运输负荷控制，汽车安全性能检测扥方面。
陈燕安徽省计量科学研究院 230051【摘要】近年来我国汽车产量持续增长，汽车轴重仪广泛应用于公路运输负荷控制，汽车安全性能检测扥方面。
汽车轴重仪开发利用为市政等部门带来很大方便，常用的工作方式有动静态轴计量等。
对轴（轮）重仪检测为确定机动车制动力进行的车辆轴（轮）载荷测量。
依据汽车轴重仪工作原理，使用科学的检测依据，计算示值误差、重复性等。
【关键词】汽车轴（轮）重仪；检测；应用技术1.引言：目前汽车轴（轮）重仪广泛用于高速公路执法检查，市政废物垃圾处理等方面。
汽车轴重仪开发利用在称重测量领域是历史性突破。
目前有关部门执法中使用便携式轴（轮）重仪设备具有操作方便等优点，但实际使用中存在一些异议，由于轴重仪测量误差导致产生争议，需要加强对轴重仪的检测，确保轴重仪测量准确性。
2.汽车轴重仪检测系统汽车轮重仪测控系统以微控制器为核心，开关量信号经光电隔离接入微控制器，通过电机控制模块控制液压泵电机启停。
电压信号转换为数字量后由微控制器读取，用户可保存到内部存储器，电池组为轮重仪测控系统供电，为微控制器及外围电路供电。
轮重仪测控系统微控制器选用STC15F232S2单片机，内部含高可靠复位电路，具有高性能等优点。
2.1 硬件设计为减小使用环境温度对测量准确度的影响，选用热敏电阻为温感器，微控制器ADC6引脚检测，形成电源电压分压读取电路，由软件计算显示当前电池电压。
通过I2C总线与微控制器相连。
轮重仪采用可充电锂电池组供电，系统采用集成电路LM2576设计稳压电源，将输入电源电压12-16.8V转换为5V电源为单片机，模数转换器等提供电源。
测压回路压力与轮重成正比，选用压感器量程为0-50MPa，输出信号为0-5V。
轴载检测
高速不停车称重系统TDXWIN® -P
关键词：轴载检测高速动态称重不停车称重交通量及轴载监控
系统应用了车辆动态称重技术及车牌照自动识别技术，将检测车重的传感器及车检线圈安装在道路下面，在道路车道的上方同时安装高清车牌摄像机。
系统可同时检测道通过车辆的车型、速度、行驶车道、重量、车牌照号等数据，是监测车辆超载超限的有利工具。
在主要干道上，安装对车辆进行高速称重的全自动化检测设备，在不影响正常交通的基础上，检测出车辆的轴重、轴距可判断出超载车。
通过信息化网络将超载车的信息实时传输到监控中心、超限检测站、流动检测站等，对进入城区的超重车可达到全面的掌控。
由自动化的检测设备及互联网的技术建立全自动检测点，代替靠人员的检查点，可以减小人员配置及管理，同时用科技设备检测为科学文明执法提供手段。
全自动检测点可以自动检测出超载车并同时检测到此车的如下数据：
全车图片、车前脸特写图片、车牌照号、单轴重、轴数、轴组重、总车重、轴间距、总轴距、车长、车速、车流量、车间距，行驶方向，车型，时间和日期
系统组成:
1. 车辆动态称重检测系统
2. 高清车牌照自动识别系统
3. 车牌号称重数据合成系统
4. LED超重车信息发布系统
5. 超重车声光报警系统
6. 供电、数据及视频传输系统
7. 客户管理端及数据管理系统（数据服务器）。
车轴检测工艺
尺框带着踏面磨耗尺，在导板上左右移动到擦伤或凹陷最深处，来测量磨耗性踏面局部擦伤或凹陷深度尺寸。如在擦伤或凹陷处测量为3.5mm,在同一直径线上未擦伤或凹陷处测量为2mm,则擦伤或凹陷深度为1.5mm。
（3）车轮踏面剥离长度测量(0—75mm)
车轮踏面剥离长度尺寸，用轮辋厚度测尺（15）在踏面剥离处进行测量。
(4)轮对内侧距离三处差最大值1。
6.测量记录填写及保管
6．1凡经检测后的部件，都必须填写检测记录。
6．2检测记录应严格按规定格式填写，相关人员签字必须齐全。
6．3检测记录作为检修工作的原始凭据，内容填写要清晰、真实、及时、准确、完整，不得涂改。
6．4检测记录与报告应归类放置，并妥善保管，以便查阅。
1.3确认量具状态良好，检定不过期。
2.工艺装备及要求
2.1注意事项
(1)使用过程中，应防止对各部件的剧烈摔碰，以免损坏和变形。
(2)测量块是测量仪的关键部位，不得拆动，以免影响测量准确度。
(3)仪器使用后要涂机油，以防生锈。较长时间不用时，测头、测量块应擦上机油。
(4)相对运动部位应经常滴少量洁净润滑油。
4.测量作业
4.1测量车轮，如图1
（1）车轮踏面圆周磨耗深度测量(-2—9mm)
磨耗性车轮踏面70mm处圆周磨耗的测量，推动螺钉（2）沿水平方向，将尺框（4）推至定位快（8）左侧然后由下向上带动轮缘厚度测尺推至导板（5）根部，再向右推动尺框至定位块挡住为止。然后将检查器置于检查车轮上，并将检查器同轮缘顶部和轮辋内侧面靠紧，再推下螺钉，使踏面磨耗尺（10）抵住踏面，即可在游标（16）读出分度值0.1mm的踏面磨耗值。
成都工务机械段
汽车整备质量轴荷及质量参数核定检测作业指导书
汽车整备质量轴荷及质量参数核定检测作业指导书(一).检测目的车辆在定型鉴定以及对产品定期或不定期抽检时，需要对整车质量和轴荷分配以及质量参数的核定进行检测。
用制动力来判断汽车制动性能时，需要测出整车及各轴的质量，以便计算各种百分比与标准对照。
(二).检测依据GB21861-2014《机动车安全技术检验项目和方法》GB7258-2017 《机动车运行安全技术条件》GB1589－2016《汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值》2.1最大允许轴荷限值汽车及挂车单轴、二轴组及三轴组的最大允许轴荷不应超过该轴或轴组各轮胎负荷之和，且不应超过表2规定的限值。
表2 汽车及挂车单轴、二轴组及三轴组的最大允许轴荷限值(单位为千克)类型最大允许轴荷限值单轴每侧单轮胎7000a 每侧双轮胎非驱动轴10000b驱动轴11500二轴组轴距＜1000mm 11500c 轴距≥1000mm，且＜1300mm 16000 轴距≥1300mm，且＜1800mm 18000d 轴距≥1800mm（仅挂车）18000三轴组相邻两轴之间距离≤1300mm 21000 相邻两轴之间距离>1300mm，且≤1400mm24000a 安装名义断面宽度不小于425mm轮胎的车轴，最大允许轴荷限值为10000kg；驱动轴安装名义宽度不小于445mm轮胎，则最大允许轴荷限值为11500kg。
b装备空气悬架时最大允许轴荷的最大限值为11500 kg。
C二轴挂车最大允许轴荷限值为11000 kg。
D汽车驱动轴为每轴每侧双轮胎且装备空气悬架时，最大允许轴荷的最大限值为19000 kg。
2.2对于其他类型的车轴，其最大允许轴荷不应超过该轴轮胎数乘以3000kg。
2.3最大允许总质量限值汽车、挂车及汽车列车的最大允许总质量不应超过各车轴最大允许轴荷之和，且不应超过表3规定的限值。
表3 汽车、挂车及汽车列车最大允许总质量限值 (单位为千克)车辆类型最大允许总质量限值汽车三轮汽车2000a乘用车4500 二轴客车、货车及半挂牵引车18000b 三轴客车、货车及半挂牵引车25000c 单铰接客车28000 双转向轴四轴货车31000c挂车半挂车一轴18000二轴35000三轴40000 牵引杆挂车二轴挂车，每轴每侧为单轮胎12000d 二轴，一轴每侧为单轮胎，另一轴每侧为双轮胎16000 二轴挂车，每轴每侧为双轮胎18000 中置轴挂车一轴10000二轴18000三轴24000汽车列车三轴27000 四轴36000e 五轴43000 六轴49000a当采用方向盘转向、由传动轴传递动力、具有驾驶室且驾驶员座椅后设计有物品放置空间时，最大允许总质量限值为3000kg。
汽车轴重、制动性能检测操作规程
汽车轴重、制动性能检测操作规程
汽车轴重、制动性能检测操作规程
1.二工位显示屏显示“前进”，被检车辆沿引车线驶上轴重测试台，
尽可能将车轮停在轴重台中心位置，显示屏显示轴重值。
2.显示屏显示“前进”，车辆驶上制动试验台，车轮应与滚筒轴线垂
直，并位于两轴之间。
变速器置于空挡位置。
3.滚筒带动车轮旋转，显示屏显示“准备”引车员准备踩制动踏板，
显示“踩急刹车”，引车员平稳地将制动踏板踩到底，显示“松开刹车”，引车员将制动踏板松开。
4.前轮检测完毕后，重复前面步骤进行后面各轴的制动性能检测。
5.显示屏显示“拉手刹”，引车员将手刹拉起。
6.显示屏显示“检测结束”。
引车员可以将车驶向下一工位。
7.当检测项目不合格时，系统对该项目自动进行一次复检。
注意事项：
1.在未检车时，不允许人在检验台上穿行，切忌踩下第三滚筒支架，
保障人身安全。
2.在检车过程中，检验台周围及车前、车后不允许人行走、停留。
3. 被检汽车轮胎上的油、水、泥、砂和胎面花纹槽内的小石子应清除干净，轮胎气压要符合规定。
4. 被检汽车的轴荷不应超过检验台的允许载荷。
