铜拉丝油的使用及维护
铜拉丝油的使用及维护1.乳液池及拉丝循环设备要求(1) 乳液池应保证足够大的横截面积,通风良好,或增设乳化液冷却系统,尽量降低乳化液温度,提高乳化液的冷却性能.乳化液面距地面应小于1m,保证乳液池面畅通,以增大乳液冷却效果.(2) 露天乳液池应具有防雨棚,防止雨雪、细菌及其它杂质等进入,影响乳液PH值及浓度,从而影响乳化液的稳定性、抗氧化性及润滑性,乳液池周边应设高于地面一定距离的围堤,以防雨水流入.(3) 乳液回流管与液面距离应尽量减小,以减少乳液循环时产生的动势能,降低泡沫倾向,利于乳液内携带的细铜粉沉降.(4) 增设回流乳液的过滤设施,以滤除乳液中所含细铜粉及管道内杂质,清洁乳化液,保证线材表面质量及乳液润滑性能,从而可延长乳化液使用周期.(5) 定期清洗,检查塔轮及模具,清除塔轮上积聚的细铜泥及杂质,更换不合格模具,保证线材表面质量.2.拉丝油（或乳化液）贮存与保管(1) 应在室温下密封贮存,期限一年,持续高低温天气应缩短存放期限.冬季储存温度不应低于15℃,夏季应储存在阴凉处,不要阳光暴晒．(2) 冬季使用前应在15～35℃环境存放几天,恢复原状;有条件的可移至暖油室恢复原状,保证足够流动性,方便倒桶及配液.(3) 拉丝油属于可燃品,应注意防火,库房要保持通风良好.4乳化液的配制(1) 更换乳化液前应先将乳化池,管道及拉丝机塔轮模具等清洗干净.(2) 应先将包装桶放倒,滚动数次,使油品充分均匀.冬季使用前应使用铜拉丝油恢复原状,或加热升温至50℃左右,保证足够的流动性,方便倒桶及配液,保证配制乳化液的稳定性.(3) 配制乳化液所用的水十分重要,用硬水配制乳化液常会迅速分层,析出大量的油和不溶于水的皂,影响使用效果.另一方面,如水质太软,泡沫就可能增多.如水质太硬必须过预处理,可在水中加入0.1％～0.3％的三聚磷酸钠或乙二胺四乙酸纳便可起降低水质硬度的作用.但加入三聚磷酸钠过多会导致细菌,霉菌的繁殖,所以最好使用一般的软水,如自来水或去离子水.水质应无色,无臭,无悬浮物和机械杂质,PH值为6.5～8.5,水中氯离子含量不能超过100mg/L.否则会产生锈蚀.(4) 更换新乳化液时,适宜于20～35℃温水配制乳化液,则乳化液较稳定.特别是冬季,如用过冷水配制,会造成乳液析油或分层,影响使用效果.(5) 配液时应将拉丝油缓慢倒入配液槽的水中并不断搅拌或开启泵循环,达到使用要求的浓度.(6) 铜拉丝游乳化液是一种平衡体系,故不能与其他厂家的产品混用,否则会影响产品性能及正常使用.5.乳化液的维护与控制乳化液在使用过程中维护管理得当,不仅可获得最佳加工效果,而且可以大大延长乳化液的使用寿命,减少废液排放量,从而获得最大的经济效益,乳化液的维护管理有两个方面,一是防止外界污染物的混入并及时清除,另一个是保持水基工作液的性能稳定:如浓度,防锈性,PH值,抗菌能力等.乳化液的浓度应该控制在规定的范围之内,以便保证各种性能符合要求.浓度的测定可用折光仪,或乳液含油量或某一种特定成分(如碱值,醇胺含量)的测定等方法.通过浓度测定来决定经过一段时间使用之后是需要补加水还是补加浓缩物.乳化液的PH值在使用过程中通常会有所下降.PH值的降低可造成乳化液的防锈性,抗菌能力变差.当浓度符合要求,PH值却达不到规定值时,应及时用三乙醇胺,碳酸钠等提高工作液的PH值并将其控制在规定范围内.防锈性降低的原因是防锈剂消耗,PH值下降,细菌繁殖,工作液浓度过低等,要针对这些原因加以解决.如因防锈剂消耗过多,也可在工作液中补加防锈剂.乳化液的维护和控制应注意以下几点:(1)乳化液的百分比浓度和PH值每天检验一次,浓度稳定才能保证乳化液的润滑性能,故应定期补充新的铜拉丝油,将PH值稳定在7.0～8.0,PH值低于7.0时,乳化液中的油和水可能会分离,可以加入一定量的低浓度KOH浓度或三乙醇胺,碳酸钠进行调整.PH值过高,会产生析皂倾向,造成塔轮及模具不洁净,乳化液润滑性能下降等.(2)乳化液的细菌含量,盐份,所含不溶物等指标每周检验一次.特别是细菌含量超标时,会造成乳化液变质和劣化,故应定期在乳化液中添加一定数量的杀菌剂.特别是在夏天,以延长乳化液的使用寿命.(3)乳化液受到微生物(如细菌,霉菌和藻类)的侵蚀后.乳液中的不饱和脂肪酸等化合物被微生物所分解,破坏了乳液的平衡,产生析油,析皂及酸值增大,引起乳化液腐败变质.观察乳化液的腐败现象有如下过程:①轻微的腐败臭气发生②乳化液由乳白色变成灰褐色③PH值,除锈性急剧下降④乳化液油水分离,生成沉渣或油泥等物质,堵塞过滤网⑤润滑性能下降⑥产生的臭味扩散到整个车间,使操作环境恶化,不得不更换乳化液.(4)定期清除乳化液中漂浮的污物,以清洁乳化液,增大乳液的散热面积.(5)由于乳化液不断蒸发失水,应定期补充新水,以维持乳化液稳定.(6)生产系统停车期间,每周将乳化液循环2～3h,破坏细菌生长的条件,以防乳化液变质发臭.(7)乳化液的浓度对使用性能影响很大,浓度过小会降低润滑性能,浓度过高会影响消泡能力,并增大消耗,应按加工咸菜规格,拉丝速度及不同的拉丝机,模具等控制乳化液的配制浓度.6铜拉丝油废液的处理铜拉丝油系列产品废液的处理主要包括破乳及水质净化两步.破乳主要是将油水两相分离,其原理是向乳化液中加入含Ca2+,Na+,Al3+等金属离子的盐类化合物,使乳化液中的表面活性剂与其生成不溶性皂类,因而产生了凝聚.以采用氯化钠与硫酸钾铝为佳.方法如下先把废乳液投入2m3或3m3的生产罐中,将PH值调至6.5～7.5,加入废液量2％～5％氯化钠,经搅拌溶化2h后,再加入1％～3％废液量的硫酸钾铝,搅拌至溶解,静止24h,待其凝聚分层后,把下部分废水放出,其化学需氧量(COD)与含油量均应低于国家排放标准.上部分凝聚物经分离后可做燃料处理.此法处理费用低,不但达到了水质净化的目的,而且还可以废物利用,降低生产成本,减少了环境污染,并能获得一定的经济效益.新型铜线拉丝润滑油的使用及维护在导线拉制的过程中，拉丝润滑油是一个很重要的辅助材料，使用润滑性能优良的拉丝润滑油，不仅能增加金属的变形程度、减少断头率、减少能量消耗和加工道数，还能延长模具使用寿命，因而，积极选用新型铜线拉丝润滑油，正确的使用和维护铜线拉丝润滑油，对进一步提高拉丝质量，提高产品竞争力有着非常重要的意义。
本文介绍我公司使用新型铜线拉丝润滑油的使用情况。
1 新型铜线拉丝润滑油的使用随着电线电缆行业的发展，国际上一些专业拉丝润滑油制造商把产品纷纷推向中国市场，我们也趁此机会在进口拉丝一漆包一体机上试用了几种新型(进口)拉丝润滑油，如德国德润宝公司(PETRO-FER CHEMIE)的铜线拉丝油C301KT。
铜线拉丝油C301KT是一种矿油型水溶性冷却液，主要用于拉丝一漆包一体机的拉伸工艺。
由于整个拉丝、涂漆工艺运行速度较低，拉丝后再涂漆，因而对乳液的性能有特殊要求，试用后取得了比较理想的效果。
1.1 新型拉丝润滑油的配制及使用新型拉线润滑油是一种矿油型乳化液，正常的拉丝润滑油的乳化液应为白色乳状液，使用一段时间后，由于含有铜离子而略显浅蓝色，颜色应不变暗或呈其他颜色，其他杂油(例如机械油、液压油等)不得混人其中，否则易出现油水分离现象，而且受到污染而变质的乳化液会有腐败的臭味。
因此必须正确使用拉丝润滑油，保持拉丝润滑油循环系统清洁才能发挥该拉丝润滑油的优良润滑性能。
在配制拉丝润滑油时应该按下列步骤操作:(1)抽去废拉丝润滑油，用铲刀铲掉铜泥，用自来水清洗拉线机、模架、塔轮、润滑液输送管道和润滑油池，开动循环泵，让清水(普通自来水即可)在润滑系统中循环0.5-1h，然后用泵抽去清水，必要时，再用水清洗两次。
(2)在润滑液中注满清水，倒人专用清洗剂CLEAN 201(或浓烧碱溶液)，开动循环泵，至少循环6-8h(清洗剂具有清洗和灭菌效果)。
(3)抽去含有清洁剂的水，注人清水，让清水清洗拉丝机模架、塔轮和润滑油输送管道，循环2-4h后抽去。
(4)再次注人清水(普通自来水即可，最好用去离子水)，按照表1规定的使用要求注人拉丝原油配制一定浓度的拉丝润滑油。
具体使用要求见表 1(5)开动循环泵，让拉丝原油充分地与清水混合并溶解，用手持式折光仪测量其浓度，达到规定浓度后就可以使用。
2 新型铜线拉丝润滑油的维护初次配好润滑油后，对拉丝润滑油循环系统要按表2进行监控。
根据新型铜线拉丝润滑的使用要求，必须对新配制的拉丝润滑油进行必要的维护。
在管理和维护中，浓度、防腐败和净化的监控及管理是最主要的。
2.1 浓度管理拉丝润滑油的使用浓度应按照生产厂家推荐浓度和自己的实际生产情况进行调配。
浓度过低，则其润滑、抗氧化性能下降，而且易产生腐败;反之，浓度过高，容易起泡，清洗效果差，而且增加成本。
因此，对拉丝润滑油的使用浓度采取以下维护措施:(1)对拉丝润滑油循环池统一管理，准确掌握总体积及每月消耗量。
(2)安排责任心强的专职人员，定期测定浓度、pH值，适时补加新拉丝润滑原油或稀释水，调整至规定浓度。
2.2 防腐败管理当拉丝润滑油发生腐败时，有以下现象:(1)轻微的腐败臭味;(2)乳化液由乳白色变成灰褐色;(3)PH值急剧下降;(4)乳化液由于水分离而生成沉渣或油泥等物质;(5)润滑性能大大下降。
为防止拉丝润滑油腐败，可采取以下措施:(1)定期对循环系统进行清洁维护，清除油污等杂物，必要时用杀菌剂消毒，严禁向拉丝循环池中投放易腐败物;(2)配制拉丝润滑油时用自来水或软水，避免使用硬度很高的地下水;(3)保持拉丝润滑油的浓度，浓度过稀时易助长细菌的繁殖;(4)保持适当的pH值，当pH值过低时，可采用三乙醇胺来调节。
当pH值范围在8.5-9.4时，微生物难于繁殖，否则会助长细菌生长。
2.3 净化管理拉丝润滑油必须在清洁的环境中才能充分发挥它的特性，因此必须对拉丝润滑油要进行以下净化处理:(1)安装过滤冷却系统，减少铜屑、铜粉和其他杂质;(2)定期对拉丝设备进行检修及维护，防止拉丝机漏油，使机械油及液压油漏人拉丝润滑油中，引起拉丝润滑油腐败变质，产生浮油。
除此之外，还要定期对润滑油的pH值、浓度、外观等进行监控。
每星期取样一次，测定其各项指标，其中外观、气味、浓度、pH值可作为重点监控项目，所有测定结果都应真实记录并形成管理文件，以备查阅，表3为我公司对 21#拉丝机润滑油的监控情况。
对拉丝润滑油循环系统进行一定的维护后，以后每月只要添加一定量的原油就可满足正常使用要求，这不仅可保持拉丝润滑油的优良润借性能，还可延长拉丝润滑油的使用寿命，降低成本。
根据我们的试用结果，每月添加量约为15～20kg。
3 新型铜线拉丝润滑油的使用结果以往我们公司用国产拉丝润滑油，几年试用下来主要存在以下几个问题:(1)润滑效果不很明显，经常出现断头、模具磨损、铜丝表面有丝条现象;(2)清洗效果不明显，拉丝塔轮、模架上铜泥很多，很脏，易发生断线;(3)当润滑油的温度较高时(约45℃以上)，其易出现乳化液分层现象。
拉丝油的适用范围和使用方法
拉丝油的适用范围和使用方法拉丝油是用于拉丝、拉拔工艺的高效润滑油，具体适用于以下领域：1、各种丝材、线材的拉丝拉线工艺；2、电子元器件引出线的铜包钢丝、镀青铜胎圈钢丝、镀铜钢丝的拉拔工艺；3、光面钢丝的拉拔。
拉丝油在使用时要先放入1/3的水於油槽内, 倒入所需的用油量内, 循环搅拌均匀, 加水到所需的用量及浓度, 即可得优质的铜伸线液. 线材退火后光泽优美, 有助干漆包线等二次加工. 能消除静由及抽线后铜粉的附着, 保持铜线的清洁。
拉丝油对水质要求不高,就是在沸腾的温度下, 也不会破圾SX-801的乳化安定性, 斫以伸线液不易老化.具有特殊的防锈剂, 能使抽伸后的铜, 维持长久光亮的表面。
拉丝油的乳化剂由亲水基和亲油基两部分组成，保持乳化液的稳定性，乳化剂的作用至关重要。
拉丝油还具备着防止铜线氧化、不粘线、清洗性、无泡沫、无毒、稳定的理化性能。
拉丝油乳化液不可能永久维持不变。
随着液糟内乳化液的碳酸化，水分蒸发，在铜线上残留盐分，以及添加硬水，乳化液中盐含量会随时间增多，仅由于蒸发损失造成盐含量增加也使电导率提高。
拉丝油乳化液的不稳定性与含盐量有关，因此通过测定电导率，可确定其使用状况，决定是否应该换液。
拉丝油发现一般新系统在调试阶段，终是存在着暂时起泡的现象，即使是设计尺寸合适的系统，而且使用了去离子水也还会增加产生泡沫可能性。
泡沫一般可能会维持几小时甚至几天，但较易于控制，并可达到稳定状态，偶然产生的泡沫常常由于意外因紊造成。
使用清洗剂清洗机器也会引起泡沫。
产生泡沫的原因是空气混入乳化液造成。
拉丝油能消除静由及抽线后铜粉的附着, 保持铜线的清洁. 绝不选用危害人体的原料; 污染性极低, 对河川生物及植物影响很小,耐磨，损耗少，若能按照要求使用可以保证2年不用更换油池。
安美系列高速全合成、半合成铜拉丝油使用手册
安美系列高速全合成、半合成铜拉丝油是安美集团专利产品，即为在此宗旨下的优良产品,鉴于国内铜伸线液使用技术需要,本公司特编此一技术手册,供业者参考,敬请指教.内容一.润滑与水溶性铜伸线油二.伸线油管理的重要三.水溶性铜伸线油使用中的管理注:伸线油的使用手册可运用于伸线油的操作一.润滑与水溶性铜伸线油自然界中两个物体互相接触并作用对运动时,就有磨擦现象.在金属线伸拉过程中,此磨擦现象产生大量的热,并造成金属线与眼模(DIES)的磨损.要降低磨擦阻力,减少金属线与眼模的损耗,并获得良好的冷却效果就得使用水溶性铜伸线液.水溶性铜伸线注解是一种水溶性润滑剂,英文称为.良好的伸线油兼肯润滑与冷却之用,能降低金属线与眼模的磨擦磨耗(abrasive wear)，并避免金属线的腐蚀磨耗（corrosion wear).本公司WD系列水溶性铜伸线液即为达到在上的润滑与冷却目的而制造,润滑性高防锈性强,消泡性高,清洁性了,乳化系统更完美,现场操作方便,伸线机容易维护,而伸拉出高品质的铜线.二.伸线油管理有计划有组织有系统的安排下推动的润滑作业称为伸线油管理.管理的重要就如同人体健康的维持一样,良好的管理才能使机械设备健康与长寿,并使产品的品质优良,是现代化工厂管理的一个离要课题.管理的要点有:1.选用适当的伸线油2.使用前适当的储存:最好储存于室内,避免日晒雨淋冰冷的户外.3.使用时,按一定的时间添补油剂及水分.定期检查伸线液的品质与换油,并作成记录4.废油处理注:本公司备有油槽管理记录表,欢迎索取.水溶性铜伸线油使用中的管理1.水质的测定:水占现场伸线液的绝大部分,所以水质的优劣与伸线液的好坏有直接关系,调配现场乳液时宜加适量伸线油于软水中为宜.(最佳液温应于40度正负3度,超过50度容易劣化).测定:硬度50PPM以下,氯离子10PPM以下,而且不含硫酸根离子的软水.硬度在200PPM以上为不良的硬水.本公司可代为检验.2.含油量的测定:A.标准法:为Soxhlet淬取法:取20公克伸线液,以盐酸调PH至2,过滤后用freon淬取,而后将freon层加热至理名言0度(摄氏),蒸走freon而称重得油的重量.B.简易法:有糖度计法与酸化法B1.糖度计法:以调整过的糖度计,直接观看含油量.B2.酸化法:取20毫升伸线液于100毫升量筒内,加入80毫升浓盐酸,静置数小时后,观看浮出油层的溶数.3.乳化安定性的测定:乳化愈安定,则直接加强其润滑与清洁性.A.标准法:ASTM D 1479,以配好的伸线液静置24小时后再测定伸线液底层含油量的变化.B.简易法:以500PPM的硬水调配成乳液再煮沸三分钟,观察浮油程度.若能有光学仪器看其乳液中油滴的半径就更好.4.泡沫测定:伸线液需要消泡系统,以维持政党作业.A.标准法:ASTM D 892,加油料于1000毫升量筒,使油面高度为180毫升,加温至93.5度时,放入清洁多孔石球,通所体后于固定时间记录泡沫高度.B.简易法:置伸线液于试管一半高度,以手押住试管口,来回震荡三次,观其消泡速率是否在五秒内泡沫全消.C.软水和纯水使用寿命长,但��沫较多,可加适量的消泡剂调.低温泡沫多,高温泡沫较少.5.润滑交通测定:美国联邦政府650号标准试验法,即采用四球试验机试验.6.老化物含量测定:伸线液使用后,难免有外来污柒物及润滑剂本身氧化及劣化,此些不良物即统称老化物.由老化物之多寡可推定换油时间.老化物的容许量为含油时的10%.A.简易法:于试管内添加10毫升伸线液,加半毫升的氨水,再加10毫升****及半毫升的乙醇,震荡后静置一小时,观看有机液与水溶液层间老化物层的厚度.B.老化物的检验法较繁锁,现用电导度测,简易直接有效.7.腐蚀试验:即测定铜线的防锈性.A.标准法:ASTM D 130或CNS 1219 K 323,用磨光铜片浸入加热至100度之伸线液中,经过3小时后取出检查,再与标准铜片比较.B.简易法:将上述测定时间减至3分钟,即煮沸分钟后观看铜片的变色程度.8.铜离子含量测定:伸线液内铜离子含时的测定与老化物的测定有相似的意义,由铜离子的多寡可扒测换油时间,油槽内的铜离子不要超过600-700PPM.A.标准法:以原子光谱吸收仪(AA)测定.B.简易法:加1毫升伸线液于125毫升的分液漏斗中,加入49毫升蒸馏水,以盐酸调PH3.0,再加10毫升成色液,震汇此分液漏斗,再静置待有机层分清后,由分液漏斗漏出有机层,由比色仪的450NM处比色而测定铜离子浓度.成色液由本公司免费供应.9.PH值测定:以前的伸线液需有PH8-10的值,最近欧美的伸线液都为PH8.0-9.2为宜.A.标准法:以PH仪测定B.简易法:以PH纸的颜色变化来测定.PH纸与试液接触时间再需要三分钟,才能有较正确的颜色变化.10.电导度测定:电导度的测定可测知伸线液的离子浓度过高的离子浓度会破坏伸线液及损害铜线的品质. 测定法:以电导仪或电阻仪测定.11.细菌检测:细菌会吞噬油中的脂肪酸,破坏伸线油的乳化,产生粘稠物或非粘稠物,使伸线液变臭,变脏而老化,影响线材品质.【安美线缆事业技术部】。
铜拉丝油的制造检验及使用维护
铜拉丝润滑剂的制造检验及使用维护笔者在铜拉丝润滑剂生产企业工作多年，先后从事生产技术和售后效劳工作，今将有关铜润滑剂的他人阅历和自己的体会小结一下，供润滑剂生产企业以及线缆和漆包线行业的人士参考，纰漏之处，欢送指正。
为表达便利，下文中将铜拉丝润滑剂简称为拉丝油。
一、乳化剂依据乳化剂在水中的电离状况，乳化剂分为四类：阴离子乳化剂、非离子乳化、阳离子乳化剂、两性乳化剂。
每种离子外表活性剂都有其特性，所以只要知道外表活性剂的类型就可以推想其应用范围。
从实际应用的状况看，作为清洗、乳化使用的多数是阴离子和非离子型的乳化剂，目前在拉丝润滑剂中使用的乳化清洗剂也是如此。
1.阴离子乳化剂阴离子外表活性剂按亲水基可分为四类，这四类又依据憎水基不同可分为数类。
作为乳化剂的阴离子羧酸皂有油酸、硬脂酸、松香酸、蓖麻油皂等，它们的抗硬水力量都较差，水溶液呈碱性，有肯定的PH 缓冲性能，是早期的拉丝油的主要乳化剂和关心润滑剂。
肥皂是最早也是最常用的阴离子外表活性剂，一般由动植物油与氢氧化钠皂化而得，也可以由油酸硬脂酸中和制得。
另一类阴离子乳化剂是硫酸酯盐类，此类乳化剂一般比羧酸皂易溶于水，并且水溶液呈中性，抗硬水力量也较强。
有脂肪醇硫酸盐类和硫酸化植物油类等。
蓖麻油的硫酸化产物的钠盐被称为太古油、土耳其红油，是早期乳化型拉丝油的主要乳化剂和润滑剂成分。
阴离子乳化剂的另一类是磺酸盐类，其中最知名的是十二烷基苯磺酸钠，是合成洗衣粉的主要成分。
重烷基苯磺酸盐和石油磺酸盐是很好的乳化剂和防锈剂，是乳化型与半合成型拉丝油的关心乳化清洗剂。
磷酸酯盐抗静电性能较好主要用在化纤油剂中。
2.非离子乳化剂此类乳化剂主要有聚乙二醇型和多元醇型两类，近年随着石化工业的进展，所用主要原料环氧乙烷本钱不断降低，在乳化清洗中已普遍使用。
该类活性剂的典型代表有脂肪醇聚氧乙烯醚〔俗称平平加〕、壬基酚聚氧乙烯醚〔俗称 OP、NP〕、环氧乙烷与环氧丙烷的聚合物〔聚醚〕、失水山梨醇脂肪酸酯〔司本〕、脂肪酸二乙醇酰胺〔尼那尔〕等。
铜拉丝油使用注意事项
安美线缆事业部
铜拉丝油使用注意事项
1、铜拉丝油产品性能和使用范围产品以低粘度润滑油为基础油，并添加多种添加剂配制而成。
与不同硬度的水质配制成电线、电缆行业拉制铜线用的润滑、冷却、清洗乳化液。
产品自乳化性好，乳化液对铜等制品无腐蚀，具有良好的润滑性和清洁性、流动性、消泡性。
按其所适应不同硬度的水质分为：0、1、2、3号四个规格。
铜拉丝油的注意事项（1）配液应用软水或自来水，配制乳化液时油品应混合均匀，循环两小时后方可使用。
（2）使用中应注意控制乳化液浓度，并及时补充和定期更换新液。
乳化液浓度：
大拉：11％～15％中拉：7％～11％小拉：3％～7％细拉：1％～2.5％（3）在拉制铜线时将有大量的铜粉产生，并悬浮在乳液中，影响乳液的润滑、清洗等性能，应定期补加KOH水溶液或Na0H水溶液，使乳液PH值保持在7.0以上，促使铜粉和悬浮物沉淀，保证乳液使用效果。
（4）乳液在使用一定时间后，乳液上部产生飘浮物是正常现象，应及时过滤清理，以保证乳液清洁。
（5）停产期间不得关闭乳液循环搅拌装置，以防乳液变质。
更换新油时，务必将乳液池和地沟清理干净。
（6）乳化液使用温度以不超过40℃为宜,高温天气应开启乳化液制冷装置，保证制冷效果。
（7）产品应于室温下贮存，期限为1年。
但持续高温气候或南方露天存放，要适当缩短贮存期。
（8）不得与其厂家产品混用。
4、安全卫生产品无毒无异味，对皮肤无刺激作用，正常使用对人体无不良影响。
安美线缆事业技术部。
详解拉丝油拉线润滑
详解拉丝油拉线润滑在金属拉伸过程中，由于线材和模壁发生摩擦，产生急剧的摩擦热，使被拉伸金属有可能与拉线模孔壁发生粘着现象，从而破坏拉伸过程，造成拉伸力急剧增加，轻者使线材表面起槽，线径缩小，重则使线材拉断。
为此，必须在被拉伸金属和模孔间注入必要的冷却润滑液（拉丝油），避免此类现象发生。
润滑剂的作用㈠润滑作用：在变形金属与模孔间，保持一层润滑膜减小摩擦，避免模具与金属直接接触及粘结，降低摩擦系数，使金属沿受力方向变形，并可增加金属的变形程度，减小能量消耗和加工道数，延长模具使用寿命。
㈡冷却作用：通过冷却液的流动将金属变形产生的热量迅速带走，降低金属线材与模孔的温度，防止线材温度过高发生氧化变色。
㈢清洗作用：金属在拉伸过程中，不断产生细微的金属粉末，堆积在模孔易堵塞模孔。
润滑液不断冲洗模孔，可以清除金属粉末，保持模孔通畅。
润滑剂对拉线的影响㈠浓度。
润滑剂润滑剂润滑效果与润滑剂的浓度密切相关。
润滑剂浓度大，金属线材与模壁摩擦系数减小，摩擦力减小，拉伸力下降。
反之，拉伸力增大。
润滑剂浓度大，润滑剂粘度也随之上升，清洗作用减弱，并且金属屑悬浮在润滑剂润滑剂中，不宜沉淀，影响润滑效果及拉伸后线材表面质量。
㈡温度。
润滑剂温度高，拉伸金属线材时产生的热量不易带走，使线材及模具温度升高，严重时引起氧化变色，降低模具的使用寿命，也会降低油脂润滑膜的强度，使润滑效果下降。
温度过低，粘度上升，不利于拉伸。
拉铜线时，润滑液温度应控制在25～55℃之间。
㈢清洁度。
润滑剂中若混入酸类物质，会造成润滑剂分层，失去润滑效果。
含碱量增加，拉伸后的金属线材表面残留的润滑剂对金属线材有腐蚀的危害，影响使用寿命。
杂质增加，会影响润滑系统的畅通，造成润滑剂供应量不足，影响润滑冷却效果。
润滑剂的种类㈠常用润滑剂的种类、成分种类：固态润滑剂、半固态润滑剂、液态矿物润滑油、动植物油、乳化液润滑剂等。
拉线润滑的方法㈠单个模槽分散润滑主要用于单模拉线机或非滑动积蓄式连续拉线机。

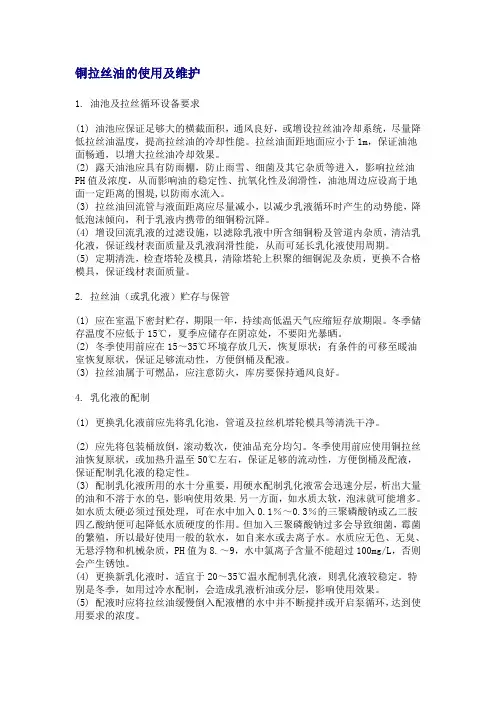

铜拉丝油的使用及维护
铜拉丝油的使用及维护1. 油池及拉丝循环设备要求(1) 油池应保证足够大的横截面积，通风良好，或增设拉丝油冷却系统，尽量降低拉丝油温度，提高拉丝油的冷却性能。
拉丝油面距地面应小于1m，保证油池面畅通，以增大拉丝油冷却效果。
(2) 露天油池应具有防雨棚，防止雨雪、细菌及其它杂质等进入，影响拉丝油PH值及浓度，从而影响油的稳定性、抗氧化性及润滑性，油池周边应设高于地面一定距离的围堤,以防雨水流入。
(3) 拉丝油回流管与液面距离应尽量减小，以减少乳液循环时产生的动势能，降低泡沫倾向，利于乳液内携带的细铜粉沉降。
(4) 增设回流乳液的过滤设施，以滤除乳液中所含细铜粉及管道内杂质，清洁乳化液，保证线材表面质量及乳液润滑性能，从而可延长乳化液使用周期。
(5) 定期清洗，检查塔轮及模具，清除塔轮上积聚的细铜泥及杂质，更换不合格模具，保证线材表面质量。
2. 拉丝油（或乳化液）贮存与保管(1) 应在室温下密封贮存，期限一年，持续高低温天气应缩短存放期限。
冬季储存温度不应低于15℃，夏季应储存在阴凉处，不要阳光暴晒。
(2) 冬季使用前应在15～35℃环境存放几天，恢复原状；有条件的可移至暖油室恢复原状，保证足够流动性，方便倒桶及配液。
(3) 拉丝油属于可燃品，应注意防火，库房要保持通风良好。
4. 乳化液的配制(1) 更换乳化液前应先将乳化池，管道及拉丝机塔轮模具等清洗干净。
(2) 应先将包装桶放倒，滚动数次，使油品充分均匀。
冬季使用前应使用铜拉丝油恢复原状，或加热升温至50℃左右，保证足够的流动性，方便倒桶及配液，保证配制乳化液的稳定性。
(3) 配制乳化液所用的水十分重要，用硬水配制乳化液常会迅速分层，析出大量的油和不溶于水的皂，影响使用效果.另一方面，如水质太软，泡沫就可能增多。
如水质太硬必须过预处理，可在水中加入0.1％～0.3％的三聚磷酸钠或乙二胺四乙酸纳便可起降低水质硬度的作用。
但加入三聚磷酸钠过多会导致细菌，霉菌的繁殖，所以最好使用一般的软水，如自来水或去离子水。
铜线细拉、微细拉丝润滑技术
铜线细拉、微细拉丝润滑技术
行业常见问题
1. 拉丝模孔旁滋生真菌，阻塞拉丝模孔，造成断线、缩丝情况频繁；
2.铜泥粘附严重、清洗力不佳；
3.铜粉沉降效果不良、被带入工作面造成2次磨损；
4拉丝液寿命短，易劣化，一般寿命只有3个月
5.泡沫多、散热不良且影响车间环境
适应产品
S515/S515A全合成高速铜拉丝液
（采多种完全溶解于水的添加剂调配而成，不含基础油）
产品特点
1.沉降性佳:细微铜粉快速沉降，保证给液稳定无杂质；
2.清洗能力强:良好的清洗能力能有效防止铜皂与铜粉在拉丝模上的粘结和堵塞模孔，降低断线率；且铜线光洁无粘附；可节省清洗工序的成本支出。
3.线径稳定:采用高分散性的润滑添加剂，可有效避免拉丝过程中出现缩丝及因润滑稳定性不够导致的断线情况，从而保证线径稳定；
4.抗氧化性优异: 铜线抗氧化能力好，可满足工序间存放要求；
5.抗真菌性好:含高效抗真菌成分，抑制真菌爆发;
6.使用寿命长：使用时间由3个月可以延长至6个月以上。
注意事项
漆包线、绕组线等微细拉工序单机使用，浓度一般为3-4%适宜。
1.拉丝油一旦投入使用，无论是否生产，保持伸线油良好的循环，是延长伸线油使用寿命的有效手段；
2.定期检查使用中的拉丝油百分比浓度和PH值，PH值稳定在8.0～9.0最佳；
使用方法：
在细拉工序：将0.08~0.1mm的细线拉成0.03~0.05mm直径的微线或超细线，加水稀释的比例为1:20~30倍；
在微拉工序：将0.04~0.07mm的细线拉成0.015~0.03mm直径的超细线，加水稀释的比例为1:20~40倍。
Technical Properties (技术数据):。
铜线拉丝油
铜线拉丝油
铜线拉丝油是一款乳化型半合成润滑剂，专为电线、电缆行业拉制纯铜线用的冷却润滑乳液，具有高度润滑性、清洁性和乳液稳定性，泡沫少，不发臭，可以承受相当程度的硬水与高温;薇拉3~5%，中拉5~6%，大拉7~10%。
一、铜线拉丝油参数：
产品名称铜线拉丝油
品牌美科润滑油
运动粘度(40℃)mm2/s 100-150（可根据客户需要调整）
PH值7.5-8.5
闪点(开口)℃无
硫，氯，石蜡，矿物油含量无
包装18L，200L
二、铜线拉丝油相关推荐：
SAE15W/40发电机油SAE15W/40发电机油高性能通用型内燃发电机油，极佳的抗磨损、抗腐蚀和清洁分散性能，具良好抗氧化性、低温启动性能，适合任何气候下使用。
可满足所以高级汽油机、柴油发电机使用。
D-3010 多效冲压油D-3010 多效冲压油特低粘度压板油，适用于各种精密机床冲压成型工序，如铜、铝、铁、不锈钢板的加工，防锈、防变色，润滑性佳。
三、铜线拉丝油知识分享：
镁甚至比锌更容易发生着色问题.原因很简单，镁是一种高活性的金属。
然而镁很轻，它正被更多地用于汽车和飞机上。
传统观点一直认为，不应该用水溶性加工液而应该用纯油来加工镁。
这主要倒不是因为镁容易发生着色，而是因为钱和水(尤其是热水或燕汽)发生反应并
释放出氢气.氢气在有氧气存在时(空气中)，会形成极端爆炸性混合气体，金属切削很容易产生能成为火源的火花.现在已经有用于加工镁的水基金属加工液，通常它们是一些稍微不稳定的乳化油产品，油可以平铺和扭盖在镁表面从而阻止任何由水引发的反应，油层也避免了加工过程中金属的着色问题。
拉丝油使用说明及注意事项
拉丝油使用说明及注意事项
一、使用说明
1、先将拉丝油池注入水，水面大概在回油管道下方10厘米左右。
正常生产循环时水位落差不能超过50厘米。
2、打开水泵，让水循环起来。
3、在加入拉丝油之前先将油桶放倒在地上来回滚动数次。
4、滚动之后将拉丝油加入油池当中，切记是在油池里水翻滚最厉害的地方加油（也就是回水管那一块），因为在油池里水翻滚最厉害的地方加油利于油更好的溶解。
5、首次加油比例：大拉按1:10，中拉按1:15，以后可根据生产要求将比例作适当调整。
6、油加好以后，一定要继续循环6—8小时以上。
二、注意事项
1、拉丝油的存放：不能雨淋、不能日晒。
2、每次加油的时候都要将油桶放倒来回滚动。
3、每次加油的时候都要在油池里水翻滚最厉害的地方加入，且要持续循环。
4、每次加水的时候不要立马将机械开到常规速度，需待油温上升以后慢慢将速度开至常规速度。
5、在以后的生产当中，如果停机超过2天以上，那么每两天需循环6小时左右，确保油池不要滋生过多的有害细菌。
铜拉丝油铜拉丝过程的润滑、温度与氧化
在我国线缆行业及铜材、漆包线行业的铜丝拉制过程，普通存在氧化变色，发黑等现象，春、夏季更为严重。
随着现有高速机的普及，拉丝速度已大为提高，矛盾越来越突出。
对此种种问题及其关系，本人着重分析铜拉丝过程所产生的温度的原因影响到氧化润滑等问题：由于拉丝过程线材的温度、与模具间的摩擦直接影响到润滑效果，因此可以从以下几方面分析一下：一是润滑油的含脂肪量；二是拉伸速度及使用温度；三是拉伸力；四是如何防止氧化发黑。
一、脂肪量几乎每个生产厂家生产的拉丝油含脂量都不同，拉丝油的含脂量、粘度和使用温度是影响润滑效果的主要原因。
下面分别对其再加以分析：所谓的脂肪量可简单地理解为拉丝过程在变形区形成的油膜厚度，拉丝乳化液的脂肪量过高会使拉丝过程在变形区形成的油膜过厚，出现以下几种不良情况：A、油膜过厚，拉出的铜丝失去了表面光泽度B、造成油膜局部不均匀及不完整，导致直接接触面积增大，增加摩擦力并使拉出的产品表面带油斑。
C、另外，乳化液的脂肪量过高，会有一部份游离出来，造成乳液分层并粘附在铜粉上，悬浮在乳液上，粘污模孔，造成堵塞模眼，进而断线。
严重时会直接导致润滑油变坏，导致全池更换，造成损失。
若拉丝液脂肪量过低，油膜必然很薄，或不能形成完整的油膜。
在拉丝过程中，容易造成破裂，从而导致被拉伸的铜丝与模具接触起不到润滑作用，增加了摩擦力，会造成了下列几种不良状况：A、拉伸力增大、会导致经常断线B、摩擦力增加、产生热量，油温升高，增加油耗C、造成所拉线材表面质量降低D、模具、塔轮损耗快、铜粉增多所以，我们选用铜拉丝润滑油时要根据本厂所拉的规格的线径而确定其需要含脂肪量的多少铜拉丝油的浓度跟脂肪量的含量有区别,一般铜拉油的含脂肪量在70-80％之间,就是说每100公斤拉丝油内其含脂肪量只有70-80公斤,所以有些使用单位按使用说明书所推荐的浓度去调乳化油时，按10kg的油加90k g的水以为就是含脂肪并已经达到10％，其实是错误的，实际其含脂肪量仅有7~8kg，所以需用糖度计来检测其脂肪的含量。
