汽车空调——冷却风扇
5、能够正确使用维修手册，根据故障现象和检查项目，对
空调控制系统的故障进行分析和排除。
3/18
领域11 汽车空调系统故障诊断与维修
项目八 冷却风扇控制电路检查和分析
学习目标
掌握空调冷却风扇控制系统的组成； 明确冷却风扇控制系统中主要元器件的作用； 会分析冷却风扇控制系统的电路图； 能够对冷却风扇控制电路系统进行故障诊断。
15/18
领域11 汽车空调系统故障诊断与维修
16/18
领域11 汽车空调系统故障诊断与维修
汽车空调系统故障诊断与维修 ——冷却风扇控制电路检查和分析
1/18
领域11 汽车空调系统故障诊断与维修
情境一 手动空调系统故障诊断与维修 情境导入
车型：2005款捷达； 行驶里程：15000km； 故障现象：
车主反映，随着天气越来越炎热，在使用空调时 感觉出风口温度始终不凉，有时甚至有吹出热风现象。
1.小组自检——组间互检——教师终检。 2.通过对冷却风扇控制电路的检查和分析，总结 该电路中主要元器件的作用在汽车空调系统中所 起的作用。
14/18
总结Байду номын сангаас
领域11 汽车空调系统故障诊断与维修
1．教师总结学生在任务学习与实施过程的收获与不足。 2.通过本次任务，思考空调控制器在冷却风扇控制电路系 统中所起的作用是什么？ 3.引出下一任务——鼓风机控制电路检查和分析。
一般当环境温度高于5℃时，环境温度开关F38 接通，此时可使用制冷系统；
若环境温度低于5℃时，环境温度开关F38断开， 制冷系统不能工作。
7/18
领域11 汽车空调系统故障诊断与维修
资讯
组合压力开关F129
---高压保护：当系统压力表压大于32bar时，通 过控制器切断空调压缩机的电磁离合器，当压力 降低到24bar时，压缩机重新接通。
2/18
领域11 汽车空调系统故障诊断与维修
情境一 手动空调系统故障诊断与维修
学习目标
1、能够使用氟表、真空泵、制冷剂回收装置对空调制冷系 统进行压力检查和维护； 2、能够熟练使用常用工具对空调制冷系统部件进行拆卸和 更换；
3、能够对制冷系统内部压力进行检查和分析，判断故障位 置和原因； 4、能够使用常用工具对空调控制系统进行检查和维护；
资讯
【空调控制器对冷却风扇的控制】
当电磁离合器结合之后，空调控制单元接通 散热风扇的低速挡位运行；
当制冷系统压力偏高时，空调控制器控制风 扇开始高速运转。
10/18
决策
领域11 汽车空调系统故障诊断与维修
1、进行学员分组，各小组选出1名组长，确定组长和组员的职责。 2、为学生提供所需工具和设备，并提示安全注意事项。 3、由小组组长负责任务的分配及操作时的安全注意事项。
学习内容
空调冷却风扇控制电路的组成； 高压调整开关与空调控制器。
4/18
领域11 汽车空调系统故障诊断与维修
资讯 【汽车空调系统元件】
空调开关
电磁离合器
卸压 阀
发动机控制单元
鼓风机 空调三功能开关
蒸发器温度开关 散热器风扇双温开关
风扇
冷却液温度开关 （5V)
冷却器风扇控制单元
5/18
领域11 汽车空调系统故障诊断与维修
8/18
领域11 汽车空调系统故障诊断与维修
资讯
散热风扇热敏开关F18
--- ---取决于冷却液温度； --- ---当冷却液温度较低时，散热风扇热敏开关F18 常开； --- ---当冷却液温度高于119℃时，散热风扇热敏开 关F38接通，此时可使风扇2档位运转。
9/18
领域11 汽车空调系统故障诊断与维修
12/18
实施
领域11 汽车空调系统故障诊断与维修
1．根据计划实施步骤，完成曲轴位置传感器的检测并填写项目单。 2．实施过程中，由小组组长负责任务的分配及操作时的安全注意事项 3．监控学生的诊断步骤和方法，遇到共性问题，进行二次资讯。及时提示和纠正错误。
13/18
检查和评估
领域11 汽车空调系统故障诊断与维修
资讯
【冷却风扇控制电路系统的组成】
散热风扇、冷凝器、空调控制器、散热风扇热敏开关、 环境温度开关、压力开关、
【冷却风扇控制电路系统的作用】
作用一：空调系统冷凝器降温；
作用二：发动机冷却液降温。
6/18
资讯
领域11 汽车空调系统故障诊断与维修
环境温度开关F38
--- ---环境温度开关F38位于：新鲜空气进口处； --- ---当环境温度较低时，停止制冷系统的工作；
组员明确各自任务并填写决策表。
11/18
领域11 汽车空调系统故障诊断与维修
计划
1．学生以小组为单位，根据任务内容和所要操作的仪器及设备，制定实施过程或实施 步骤计划，并将计划步骤填入计划表单中。 2．教师引导学生参照维修手册，根据资讯内容制定曲轴位置传感器针脚定义、曲轴 位置传感器检测流程的工作计划。 3．小组代表到前台汇报交流工作计划，教师注意计划的安全和可行性。
---低压保护：当系统压力表压小于2bar时，通过 控制器切断空调压缩机的电磁离合器， 当压力升 到2.4bar时，压缩机重新接通。
---高压调整：当系统压力表压大于16bar时，冷 却风扇开始在2档工作，以此来加强冷凝器的换热 能力和水箱的换热能力。在压力降低到12.5bar时， 风扇又回到1档工作。
汽车空调风扇工作原理
汽车空调风扇工作原理
汽车空调的风扇工作原理是通过电动机带动风扇叶片旋转，从而产生气流。
当空调系统启动时，电动机会接收来自车辆电源的电流，并将其转化为机械能。
这些机械能将驱动风扇叶片做圆周运动，形成强大的气流。
风扇的旋转方向决定了气流的方向。
通常情况下，风扇会以逆时针方向旋转，这样产生的气流会从汽车空调的进风口吸入热空气，并将其通过冷凝器传递给制冷剂。
制冷剂将热量带走，并通过蒸发器释放到外界空气中。
这样冷却后的空气将再次被风扇吹出，通过出风口进入车内，为乘客提供舒适的环境。
风扇的转速可以通过调节电动机的电流大小来控制，从而调节空调系统产生的气流强度。
一般来说，空调系统会根据车内温度和设定值来自动调整风扇的转速，以达到舒适的温度。
总而言之，汽车空调的风扇通过电动机驱动风扇叶片旋转，产生气流，将热空气带入冷凝器并通过制冷剂进行换热，最终将冷却后的空气吹入车内，为乘客提供舒适的气流。
冷却风扇故障五种解决方案
2) 水泵位于发动机皮带处（即皮带传动水泵使水流循环），水泵漏水长时刻不处置
也会引发因防冻液缺少的报警现象。
3) 水箱冷却风扇不工作：当发动机达到必然温度时，风扇不转，风扇保险丝熔断，
将致使发动机温度持续升温。风扇电阻损坏会致使风扇无法低俗转动，现象为发动机声音大。
19在松合聚散器时有些抖动 故障判定：真故障。
缘故分析：说明聚散器拨叉、分离轴承、压盘及磨擦片严峻磨损，分动器无油，后传动轴前伸缩套及其
轴承严峻磨花、磨黑，分动器后盖油封已烧烂。造成上述情形的缘故只能有两个，一个是变速器轴间定位有问题，造成轴不平行；另一个确实是其轴间间隙过大。
20拧开散热器盖觉察总有一些油渍飘浮在水面上，而且觉察换机油时有水分。
缘故分析：若是汽车在运行进程中，冷却液温度表指示专门快抵达100℃的位置，或在冷车发动时，发动机冷却液温度迅速升高至沸腾，在补足冷却液后转为正常，但发动机功率明显下降，说明发动机机械系统显现故障。致使这种故障的缘故大多是：冷却系严峻漏水；隔间水套与气缸的气缸垫被冲坏；节温器主阀门脱落；风扇传动带松脱或断裂；水泵轴与叶轮松脱；风扇聚散器工作不良。
缘故分析：因气温低，燃油的气化率下降，混合气变稀而不易燃烧造成起动困难。同时因气温低，机油粘度变大，发动机运转阻力增加而造成起动困难。另外，蓄电池电解液的化学反映慢，造成起动时输出的电量不足、起动机功率不足和点火电压不足，使发动机难以起动。汽修正时图解微信：qixiuanli 因此，汽车在酷寒的季节起动之前应
时发出“彭、彭”的放炮声，排气管冒黑烟。
故障判定：真故障。
缘故分析：有可能是化油器和白金故障或点火时刻过晚。若是点火时
刻过晚，发动机活塞距上止点很近
汽车冷却风扇与温控开关维修考核试卷
B.保持冷却系统清洁
C.避免在高温环境下长时间驾驶
D.定期检查风扇电机
( )
15.冷却风扇的故障可能引起以下哪些问题？
A.发动机过热
B.冷却液沸腾
C.发动机性能下降
D.燃油消耗增加
( )
16.温控开关的调整可能包括以下哪些内容？
A.调整开关的动作温度
B.检查开关的触点
C.更换损坏的开关
3.温控开关根据冷却液温度自动控制冷却风扇的启停，保持发动机在适宜的工作温度。维护要点包括定期检查开关触点、调整动作温度和更换损坏部件。
4.案例：发现冷却风扇不工作，经检查为温控开关损坏。维修过程包括断开电池，拆下旧开关，安装新开关，测试风扇工作，确认无异常后复原。注意安全操作和正确选择配件。
4. ×
5. √
6. ×ห้องสมุดไป่ตู้
7. ×
8. √
9. ×
10. √
五、主观题（参考）
1.冷却风扇通过抽取外部空气对发动机进行冷却，防止发动机过热。它在冷却系统中起到辅助散热的作用，提高冷却效率。
2.故障原因可能包括温控开关损坏、风扇电机故障、保险丝熔断等。排查方法包括检查电路、测试风扇电机、检查保险丝和温控开关。
( )
2.当冷却风扇出现不工作的情况时，请列举可能的故障原因，并简述如何进行排查。
( )
3.温控开关在汽车冷却系统中有哪些功能？请详细说明温控开关的工作原理及其维护要点。
( )
4.请结合实际案例，描述一次冷却风扇与温控开关的维修过程，包括故障诊断、维修步骤及注意事项。
( )
标准答案
一、单项选择题
1. A
14.冷却风扇的安装方向应该是什么？

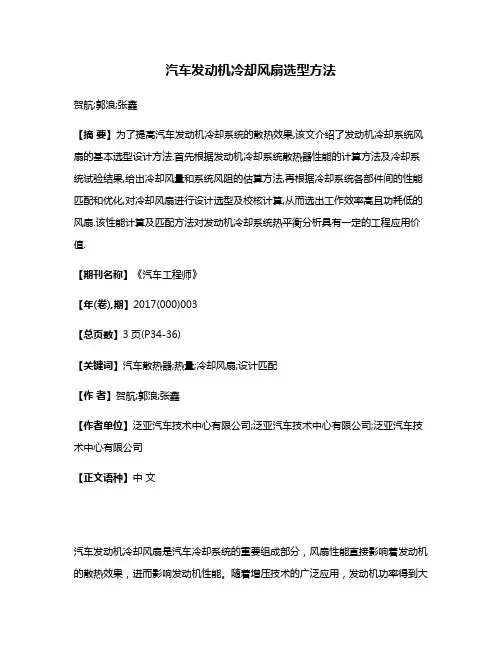

汽车发动机冷却风扇选型方法
