水平角测量实验步骤
水平角测回法实验报告

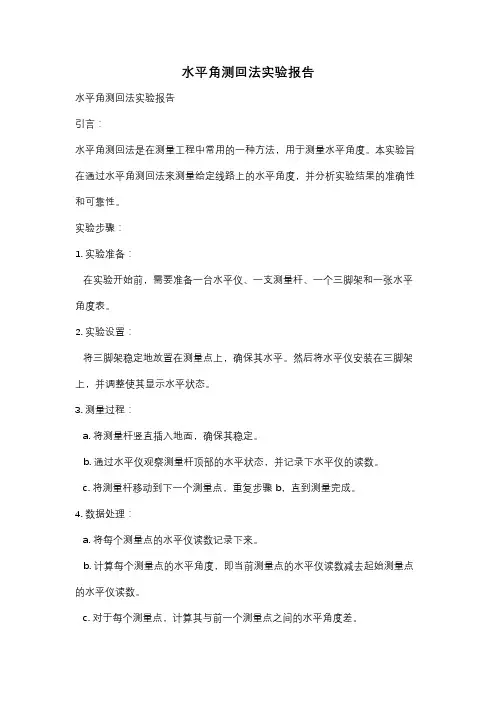

水平角测回法实验报告水平角测回法实验报告引言：水平角测回法是在测量工程中常用的一种方法，用于测量水平角度。
本实验旨在通过水平角测回法来测量给定线路上的水平角度，并分析实验结果的准确性和可靠性。
实验步骤：1. 实验准备：在实验开始前，需要准备一台水平仪、一支测量杆、一个三脚架和一张水平角度表。
2. 实验设置：将三脚架稳定地放置在测量点上，确保其水平。
然后将水平仪安装在三脚架上，并调整使其显示水平状态。
3. 测量过程：a. 将测量杆竖直插入地面，确保其稳定。
b. 通过水平仪观察测量杆顶部的水平状态，并记录下水平仪的读数。
c. 将测量杆移动到下一个测量点，重复步骤b，直到测量完成。
4. 数据处理：a. 将每个测量点的水平仪读数记录下来。
b. 计算每个测量点的水平角度，即当前测量点的水平仪读数减去起始测量点的水平仪读数。
c. 对于每个测量点，计算其与前一个测量点之间的水平角度差。
实验结果：根据实验数据，我们得到了一组测量点的水平角度数据。
通过计算，我们可以得到每个测量点的水平角度以及相邻测量点之间的水平角度差。
讨论与分析：1. 实验误差：在实验中，由于测量设备的精度限制以及操作误差的存在，会导致测量结果产生一定的误差。
为了提高实验结果的准确性，我们应该尽量减小这些误差。
2. 系统误差：在水平角测回法中，系统误差可能来自于水平仪的精度问题以及测量杆的垂直度。
为了减小系统误差，我们可以选择更高精度的测量设备，并进行仔细的校准。
3. 人为误差：实验操作时，由于人为因素的影响，如读数不准确、操作不规范等，会导致测量结果的误差。
为了减小人为误差，我们应该进行仔细的操作，并尽量避免操作中的不确定因素。
4. 实验结果的可靠性：实验结果的可靠性取决于实验的精度和准确性。
通过对实验数据的分析和讨论，我们可以评估实验结果的可靠性，并确定实验的有效性。
结论：通过水平角测回法实验，我们成功地测量了给定线路上的水平角度，并分析了实验结果的准确性和可靠性。
实验五 测回法测水平角
实验五 测回法测水平角一、 目的和要求1. 掌握测回法观测水平角的观测顺序、记录和计算方法。
上、下半测回角值互差不 超过±40″；二、 计划和设备1. 实验学时安排2学时，实验小组4～6人组成；2. 实验设备为DJ 2型光学经纬仪或电子经纬仪一台及其它附属配件；3. 实验场地为实验大楼楼顶若干测量标志；4.每人用测回法测水平角一个测回，实验结束时，每人交实验报告一份。
三、 方法和步骤1. 经纬仪的安置松开三角架，安置于测点上，其高度大约在胸口附近，架头大致水平并安置好仪器； 对中，使架头中心对准测站点，踩紧脚架。
2. 经纬仪的使用1) 对中采用光学对中器对中，先利用三脚架使仪器大致对中，再利用脚螺旋使光学对中 器精确对中； 2) 整平升降三脚架使圆水准器居中，使仪器大致水平；在检查仪器是否对中，如果仪器不对中，重复上一步骤使仪器对中，再利用升降三脚架粗平仪器，最后利用脚螺旋精平仪器； 3) 瞄准瞄准的方法与水准仪操作基本相同； 4) 读数调节反光镜使读数窗亮度适当，对读数窗的目镜调焦，看清读数窗分划，根据使用的仪器情况进行读数； 3. 测回法测水平角1) 选定一测站点安置仪器，对中、整平后，再选定A 、B 两个目标； 2) 配置读盘：每人一个测回，读盘的位置配置为()n i /1801*-。
3) 进行盘左观测：11a b -=左β； 4) 进行盘右观测：22a b -=右β5) 观测结束后，检查各测回角值是否超限()右左βββ+=21； 四、 注意事项1. 瞄准目标时，尽可能瞄准目标底部；2. 同一测回观测时，切勿动读盘配置器；3. 注意仪器的安全使用。
实验报告四经纬仪的使用与测回法测水平角日期班组学号姓名。
水平角实验报告
水平角实验报告引言水平角是地理测量中的重要概念，是指地球上某一点与参考平面的水平线之间的夹角。
在地理测量、测绘、导航等领域中，正确测量和确定水平角非常重要。
本实验旨在通过使用传统仪器和现代仪器，测量并比较水平角的值。
实验目的1.了解水平角的定义和使用场景；2.掌握使用传统仪器（例如经纬仪）和现代仪器（例如全站仪）测量水平角的方法；3.比较不同仪器测量水平角的精度和效率。
实验器材与原理•传统仪器：经纬仪•现代仪器：全站仪经纬仪是一种用于测量地球上某点与参考平面的水平线之间夹角的传统仪器。
它由一个测量圆盘、一个测量铁轴、一个对角器和一个目标旗组成。
经纬仪的原理是通过移动视线，对准目标旗上的十字线，读取测量铁轴上的刻度来测量水平角。
全站仪是一种能够测量水平角、垂直角和斜距的现代仪器。
它由测距仪、自动水平仪、刻度盘、平板和显示屏组成。
全站仪的原理是通过测距仪测量目标点到仪器的水平距离和垂直距离，结合自动水平仪读取水平角，再通过三角函数计算出目标点与仪器的夹角。
实验步骤使用经纬仪测量水平角1.将经纬仪放置在水平台面上，并调整水平台面使其保持水平；2.对准目标旗，使目标旗的十字线与视线重合；3.读取测量铁轴上的刻度，记录下水平角的值。
使用全站仪测量水平角1.将全站仪放置在水平台面上，并将其调整为水平状态；2.打开全站仪的电源，并进行仪器校准；3.在显示屏上选择测量水平角的功能；4.对准目标点，使刻度盘上的回转角度与视线重合，并记录下水平角的值。
实验结果与分析在实验中，我们使用经纬仪和全站仪分别测量了目标点的水平角，并记录了测量结果。
下表为我们测量的水平角值：实验次数经纬仪测量水平角（°）全站仪测量水平角（°）1 60.4 60.22 60.3 60.13 60.2 60.34 60.4 60.15 60.3 60.2通过计算平均值，我们可以得到经纬仪测量的水平角平均值为60.32°，全站仪测量的水平角平均值为60.18°。
水平角观测的实验报告
水平角观测的实验报告水平角观测的实验报告引言：水平角观测是测量地球上两点之间的水平角度的一种方法。
在地理测量、地理信息系统和导航等领域中，水平角观测具有重要的应用价值。
本实验旨在通过实际操作，探索水平角观测的原理和方法，并分析实验数据，以验证其准确性和可靠性。
实验步骤：1. 实验仪器准备：水平仪、三脚架、测量杆、测量带等。
2. 搭建实验场地：选择一个水平平整的场地，搭建三脚架并调整水平。
3. 定点测量：选择两个待测点A和B，将水平仪放置在A点上，并调整使其水平。
记录下A点的高度H1。
4. 观测水平角：将水平仪移至B点上，调整使其水平。
使用测量杆和测量带，测量出A点与B点之间的水平距离L，并记录下B点的高度H2。
5. 数据处理：根据测量数据，计算出A点与B点之间的水平角度。
实验结果与分析：根据实验数据，我们得到A点与B点之间的水平距离L为X米，A点的高度H1为Y米，B点的高度H2为Z米。
根据几何关系，我们可以推导出如下公式：tan(水平角度) = (H2 - H1) / L通过计算，我们可以得到实际的水平角度。
然而，在实际操作中，由于仪器的误差、测量带的伸缩等因素，实验数据可能会存在一定的误差。
为了提高测量的准确性，我们可以采取以下措施：1. 多次测量取平均值：重复进行多次测量，并计算平均值，可以减小误差的影响。
2. 仪器校准：在实验前进行仪器的校准，确保其准确性。
3. 观测环境控制：选择无风、稳定的环境进行观测，避免环境因素对测量结果的影响。
实验应用：水平角观测在地理测量、地理信息系统和导航等领域有广泛的应用。
例如，在建筑测量中，水平角观测可以用于确定建筑物之间的相对位置关系，为建筑设计和规划提供依据。
在地理信息系统中，水平角观测可以用于绘制地图、测量地物的位置和方向等。
在导航系统中，水平角观测可以用于确定航向和航线，为航空、航海等交通运输提供导航指引。
结论：通过本次实验，我们探索了水平角观测的原理和方法，并验证了其准确性和可靠性。
实验5测回法测量水平角
《土木工程测量》课程实验报告实验编号： 5实验内容：测回法测量水平角年级专业：____________________________ 组别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ _________________________ _________________________ _________________________ ______________ 报告日期：________年_________月________日《土木工程测量》实验任务书实验五：测回法测量水平角一、目的与要求1.掌握测回法观测水平角的观测步骤及计算方法；2.进一步熟悉电子经纬仪的操作。
3.相关精度要求：1)光学对中法对中，对中误差小于1mm；2)上下半测回角值互差不得超过±40″；3)各测回角值互差不得超过±24″；4)观测值的三角形内角和与理论值（180º。
二、计划与仪器准备1.实验学时：2学时2.主要设备：5″级电子经纬仪 1台三角架1副花杆（辅助瞄准目标用）2根钢钎3根记录板1块三、方法与步骤1.在地面上选取彼此相距20～30m并相互能通视的三点A、B、C，形成一个三角形ΔABC。
然后分别用钢钎（或者记号笔在地面绘划十字）桩定位置；2.按照要求，分别安置、对中、整平经纬仪。
3.水平角观测：（1）上半测回（盘左，正镜）：先瞄左目标，读取水平度盘读数。
顺时针旋转照准部，再瞄右目标，读取水平度盘读数，并计算上半测回各水平角值；（2）下半测回（盘右，倒镜）：先瞄右目标，读取水平度盘读数，逆时针旋转照准部，再瞄左目标，读取水平度盘读数，并计算下半测回各水平角值；（3）检验上下半测回角值互差，并计算一测回角值。
4.分别以A、B、C作为安置仪器点，依次观测ΔABC的三个水平内角∠ABC、∠BCA、∠CAB。
测量学方向观测法测水平角和竖直角测量
实验二方向观测法测水平角和竖直角测量一．实验目的1．把握方向观测法测水平角的方式。
2．把握竖直角测量的方式。
3．弄清归零、归零差、归零方向值、2c转变值的概念。
4．在每一个半测回中，起始方向首末两次读数之差（即归零差）≤18''。
5．同一方向值各测回互差≤24''二．实验仪器经纬仪1台，三角架1个，记录板1个，铅笔1支。
三．仪器介绍1．构造正面反面正面反面2．键盘功能与信息显示四．测量前的预备1．仪器的安置、对中与整平安置三脚架和仪器⑴选择牢固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。
⑵将垂球挂在三脚架的挂钩上，使脚架头尽可能水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。
⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。
利用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。
通过对中器目镜观看，调整目镜环，使对中分划标记清楚。
⑵调整对中器的调焦手轮，直至地面测量标志中心清楚并与对中分划标记在同一成像平面内。
⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观看地面标志，警惕地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。
⑷再调整脚螺旋，使圆水准器的气泡居中。
⑸再通过光学对中器，观看在面标志中心是不是与对中器中心重合，不然重复（3）和（4）操作，直至重合为止。
⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。
●仪器对中后不要再碰三脚架的三个脚，以免破坏其位置。
用长水准器精准整平仪器⑴旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。
调整两个脚螺旋时，旋转方向应相反（如图）。
⑵将照准部转动90°，用另一脚螺旋使长水准器气泡居中。
⑶重复⑴和⑵，使长水准器在该两个位置上气泡都居中。
⑷在⑴的位置将照准部转动180°，若是气泡居中而且照准部转动至任何方向气泡都居中，那么长水准器安置正确且仪器已整平。
水平角和竖直角测量实验报告
水平角和竖直角测量实验报告实验目的：通过设计和实施测量实验，学习水平角和竖直角的测量方法，并熟悉使用测量仪器和器材。
实验原理：1.水平角的测量：水平角是平面内两条线段之间的夹角，可以通过光学仪器进行测量。
2.竖直角的测量：竖直角是垂直于水平面的角度，可以通过测量仪器和水平线进行测量。
实验仪器和器材：光学仪器、测量仪器、水平线等。
实验步骤：1.准备实验仪器和器材，确保光学仪器的调整和校准。
2.将实验区域设置在室内平坦的地面上，使用水平线调整地面水平。
3.使用水平线和测量仪器进行水平角的测量。
首先选择两个目标点，将两个目标点和观测仪器站点连接线上的任意一点作为参考点，然后将测量仪器调整至水平位置，观察参考点和目标点的位置关系，并记录仪器示数。
4.使用测量仪器和水平线进行竖直角的测量。
首先选择一个目标点，然后使用测量仪器将竖直线与水平线对齐，观察目标点和仪器站点的位置关系，并记录示数。
5.复制以上实验步骤，多次测量水平角和竖直角的值，以提高测量准确度。
6.计算每次测量的测量误差，并计算平均值和标准差。
实验结果：根据实验步骤所述，我们进行了水平角和竖直角的多次测量，并记录了每次测量的示数。
以下是实验结果的总结：水平角测量结果：测量1：示数为60°测量2：示数为61°测量3：示数为59°测量4：示数为60.5°竖直角测量结果：测量1：示数为90°测量2：示数为89.5°测量3：示数为89.8°测量4：示数为90.2°实验讨论和分析：根据实验结果，可以看出每次测量的示数有一定的偏差，即测量误差。
这可能是由于测量仪器的精度、操作技巧等因素导致的。
通过计算每次测量的测量误差，我们可以得到平均值和标准差，进一步评估测量的准确性和可靠性。
在实验中，我们还观察到水平角和竖直角的测量结果在一定范围内波动，这可能是由于环境因素（如地面不完全平坦、光线折射等）的影响。
测回法测量水平角的实验原理
测回法测量水平角的实验原理测回法是一种测量水平角的实验方法，主要原理是通过利用望远镜显微投影仪的特性，将目标点映射到度盘上，从而测量水平角。
实验装置主要包括：望远镜显微投影仪、射线指示仪、度盘、水平仪、三角架等。
首先，将望远镜显微投影仪固定在三角架上，并使其与水平仪保持水平；然后，在待测目标点附近设立射线指示仪，用于精确定位目标点；最后，在合适位置放置度盘，用于测量水平角。
测回法的实验步骤如下：1.调整望远镜显微投影仪的水平：首先，通过水平仪调整望远镜显微投影仪与水平面保持平行；然后，通过调节望远镜显微投影仪的调节螺丝，使望远镜和水平仪的视轴重合。
2.定位目标点：在待测目标点周围设立射线指示仪，通过调整射线指示仪的位置，使目标点正好位于望远镜的视场中心。
3.投影测量：调整望远镜显微投影仪的聚焦，使目标点清晰可见；然后，通过旋转度盘，使目标点的影像移动到度盘上的指针所在刻度位置，并记录度盘上的刻度数值。
4.计算水平角：根据测回法的原理，通过对望远镜显微投影仪和度盘的标定，以及度盘上的刻度数值，可以计算出目标点的水平角度数。
测回法的原理主要是利用望远镜显微投影仪的特性。
望远镜显微投影仪是一种光学仪器，它可以将目标点映射到投影屏上，从而实现对目标点的测量。
当望远镜与度盘固定在一起时，通过度盘的刻度数值，可以计算出目标点的水平角度。
1.保证仪器的水平：望远镜显微投影仪和度盘应该在水平面上，以减少仪器误差。
2.精确定位目标点：通过射线指示仪的辅助，可以精确定位目标点，以减少测量误差。
3.注意视觉的准确性：调整望远镜显微投影仪的聚焦，使目标点映射清晰可见，以减少读取误差。
4.多次测量：为了提高测量的精度，可以进行多次测量，并取平均值。
总之，测回法是一种通过显微投影仪将目标点映射到度盘上，从而测量水平角的实验方法。
通过合理调整仪器的位置和姿态、精确定位目标点、注意视觉准确性等措施，可以提高测量的准确性和精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水平角测量实验步骤
引言：
水平角测量实验是地理测量中一项重要的技术，用于测量水平面上两点之间的角度。
本实验旨在通过人类视角的描述，详细介绍水平角测量的步骤，以期使读者能够全面了解该实验的具体操作过程。
一、准备工作
在进行水平角测量实验之前，我们需要准备一些必要的工具和材料，包括：
1. 一个水平仪：用于测量水平面上的角度。
2. 一根三角架：用于支撑水平仪，保持其稳定。
3. 一块平坦的地面：作为实验的测量区域。
4. 两个测量点：我们需要选择两个明确的地理位置作为测量点，可以是建筑物的角点、标志物或其他明显的地理特征。
二、安装水平仪
1. 将三角架搭在平坦的地面上，确保其稳定。
2. 将水平仪放置在三角架上，调整水平仪的位置，使其完全水平。
3. 使用水平仪上的调节装置，确保气泡位于中央的刻度线上，表示水平仪已经准确调平。
三、确定测量点
1. 根据实际需要，选择两个明确的测量点。
2. 确保测量点之间的距离适中，不宜过近或过远，以保证测量结果的准确性。
四、测量角度
1. 在第一个测量点处放置水平仪，确保其水平。
2. 观察水平仪上的刻度线，记录下测量点与水平仪之间的角度。
3. 移动至第二个测量点，重复步骤1和步骤2。
4. 记录下第二个测量点与水平仪之间的角度。
五、计算角度差
1. 将第二个测量点的角度减去第一个测量点的角度，得到两个测量点之间的角度差。
六、实验注意事项
1. 在进行测量时，要保持水平仪的稳定，避免外力干扰。
2. 测量时要尽量减少视线的晃动，以确保测量结果的准确性。
3. 在选择测量点时，要考虑周围环境的影响，尽量选择开阔平坦的地方进行测量。
4. 在记录角度时，要使用准确的工具，如角度测量器或直角尺，以避免记录错误。
结论：
水平角测量实验是地理测量中常用的一种技术，通过测量两个地理位置之间的角度差，可以获得地理位置之间的准确相对方位。
本文
通过人类视角的描述，详细介绍了水平角测量实验的步骤。
希望读者通过阅读本文，能够全面了解水平角测量实验的具体操作过程，并能够在实际应用中灵活运用。
