风扫煤磨机说明书
FM32X6+3风扫煤磨机使用说明书
目录1．主要技术性能2．主要特点及工作原理3．结构概述4．安装要求4.1 安装前的准备工作4.2 磨机筒体衬板的安装4.3 磨机主轴承的安装4.4 磨机大齿圈的安装5．试运转5.1 试运转前的准备工作5.2 空负荷试运转5.3 负荷试运转6. 操作、维护及检修6.1 操作6.2 维护与检修6.3 润滑剂及使用7 附录螺栓螺母的紧固力矩1．主要技术性能1.1 规格：© 3.2X( 6+3) m磨机筒体有效内径1仓3120mm2仓3070mm 磨机筒体有效长度1仓3000mm2仓6000mm 1.2 用途：烘干兼粉磨无烟煤1.3 生产能力：24t/h1.4出磨成品细度：80卩m,筛余12%1.5入磨物料粒度(mm): < 25, (95%通过) 1.6入磨物料水份：w 10%1.7煤磨水份：w 1%1.8入磨气体温度：300C( Max400C)1.9出磨气体温度：60〜80E1.10 磨机转速( r/min )：17.81.11 研磨体装载量(t): -46t(max)1.12 填充率: 23.5%1.13 主轴承最大用水量: 2m 3/h1.14 主传动电动机型号:YRKK560-6额定功率: 710kw同步转速: 988r/min额定电压: 6000V1.16 主传动减速机型号: MBY710公称传动比: 7.1额定功率: 710kw输入转速: 988r/min1.17 辅助传动电动机型号: YEJ200L1-6额定功率: 18.5kw满载转速: 970r/min额定电压: 380V1.18 辅助传动减速机型号：ZSY280- I额定功率: 18.5KW公称传动比：100输入转速：970r/min盘磨转速：0.17r/min1.19 主轴承润滑系统型号：GYXZ-25A（两套）高压泵：电动机：型号：Y112M-6功率： 2.2KW公称流量： 2.5L/min公称压力：32Mpa电加热器：型号：SRY2-220/3 功率：3X 3kW 220V冷却水用量： 3.0 m 3/h1.20所有冷却水水温w 28C,水压在0.3〜0.5Mpa之间，水质为“软水”。
MF102风扇式煤磨机说明书 (1)
说明书聊城市金诺节能科技有限公司二零一二年目录1、用途、用途............................................................................................................................................................................3.32、规格和性能、规格和性能.................................................................................................................................................3.33、机器工作原理和构造、机器工作原理和构造.............................................................................................................4.44、机器的安装、调整与试运转、机器的安装、调整与试运转..................................................................................5.55、机器的使用、维护与安全、机器的使用、维护与安全...........................................................................................7.76、轴承、轴承............................................................................................................................................................................9.97、易损件表、易损件表. (10).10MF102风扇式煤磨机说明书1、用途风扇煤磨机是制备煤粉的设备，它将原煤烘干、粉碎、风选到一定的颗粒的煤粉，并且可直接通过管道和喷燃器直接运送到工业炉（窑）的燃烧室进行燃烧。
风扫煤磨说明书
MFB3873+35风扫煤磨安装、使用说明书1.主要技术性能1.1 规格：φ3.8×（7.25+3.5）m磨机筒体有效内径烘干仓3760mm粉磨仓3650mm 磨机筒体有效长度烘干仓3500mm粉磨仓7250mm1.2 用途：烘干兼粉磨无烟煤1.3 入磨物料粒度（mm）：≤25（95%通过）1.4 入磨物料水分：≤10%1.5 生产能力：42t/h1.6 出磨成品细度：88μm 筛余≤5.5% 1.7 煤粉水分：≤1%1.8 入磨气体温度：300℃，（Max350℃）1.9 出磨气体温度： 60～80℃1.10 传动方式：边缘传动1.11 磨机转速（r/min）: 16.71.12 支承方式：进料端滑履，出料端主轴承1.13 研磨体装载量（t）～801.14 主电动机型号： YRKK710-8,IP54额定功率： 1400kw转速： 742r/min额定电压： 10kv1.15主减速机型号： MBYX800-5.6IR装配型式No.1公称传动比： 5.6额定功率： 1400W输入转速： 742r/min1.16慢驱动电动机型号： Y200L2-6额定功率： 22KW满载转速： 970r/min额定电压： 380V1.17慢驱动减速机型号： YNS620-90ⅡR公称传动比： 90额定功率： 22KW输入转速： 970r/min盘磨转速： 0.24r/min1.18 主轴承润滑装置型号： NC-25S(一套)高压泵：电动机：型号：Y100L1-4功率：2.2KW公称流量：3.5L/min公称压力：25MPa低压泵：电动机：型号：Y90L1-4功率：2×1.5KW（其中一台备用）公称流量：25L/min公称压力：0.5MPa1.19 滑履轴承润滑装置型号： NC-63S(共一套)高压泵电机型号：电动机： Y100L1-4高压泵电机功率： 2×2.2 KW高压泵公称压力： 32MPa高压泵公称流量： 2.5L/min低压泵电机型号： Y112M-6低压泵电机功率： 2×2.2 KW（其中一台备用）低压泵公称压力： 0.63MPa低压泵公称流量： 63L/min油用电加热器： 3 KW×4油流信号器型号： YXQ-25Ⅱ(220V,0.2A,三只)低压电接点压力表： YX-150(-0.1～1.6 MPa)高压电接点压力表： YX-150(0～60 MPa，两只)1.20 主电机润滑装置（供参考）型号：XYZ-16G油泵电机型号：Y90S-4-V1油泵电机功率： 2×2.2 KW（其中一台备用）公称油量： 16L/min工作压力： 0.4MPa油用电加热器功率： 3×4 KW, 220V1.21 主减速器润滑装置（供参考）型号：XYZ-63G油泵电机型号：Y100L1-4-V1油泵电机功率： 2×2.2 KW（其中一台备用）公称油量： 63 L/min工作压力： 0.4MPa油用电加热器功率： 3×4 KW, 220V1.22 冷却水用量主轴承： 2m3/h滑履轴承 3.5 m3/h主减速机润滑装置： 5.7 m3/h主电机润滑装置： 1 m3/h主轴承润滑装置： 1.5 m3/h滑履轴承润滑装置： 3.8 m3/h1.23 所有冷却水水温≤28℃，水压在0.3～0.5MPa之间，水质为“软水”。
风扫磨煤磨系统操作规程
水泥煤磨系统操作规程一、目的本规程旨在树立安全第一、预防为主的观点，统一操作思想，生产合格生料，力求达到优质、稳定、高产、低耗的目的。
二、范围本规程适用于φ2.8*3+5米煤磨系统，即从上煤提升机至头尾煤输送机的所有设备。
三、指导思想1．树立安全生产，质量第一的观念，达到连续、稳定生产；2．严格遵守设备操作规程,精心操作、杜绝违章；3．制定φ2.8*3+5磨机最佳操作参数，做到优质、稳定、高产、低耗，努力做到系统设备安全稳定运行，确保煤粉仓料位，实现安全、文明生产。
四、工艺流程介绍原煤由喂料设备进入到磨机的进料装置中，温度为300℃左右的热风也通过进风管进入进料装置，含有水分的原煤在此处就开始进行热交换；当原煤进入磨机的烘干仓时，由于烘干仓内设有特制的扬料板将原煤扬起，使得原煤在此处进行强烈的热交换而得到烘干，烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓。
粉磨仓内装有研磨体（钢球、钢锻），原煤在此仓内被粉碎、研磨成煤粉。
在煤块被粉碎的同时，由专用的系统风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机，由选粉机选粉，较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。
合格细分经成品螺旋铰刀送至细粉仓。
五、开机前的准备：5.1.1 知现场巡检工做好开机前的各项检查工作；5.1.2 确认系统中每一机组的设备联锁、联动、模拟各种故障停车、报警、保护等均有效可靠；5.1.3 确认微机控制系统无故障，可进行正常的开停机操作，并能快速、有效地处理异常事故；5.1.4 确认各种阀门、闸板等现场开度与中控显示开度一致，现场所有的自控元件和仪表等完好可靠，并与中控显示一一对应，其反应灵敏、准确；5.1.5 确认本系统与相关系统的一切准备工作就绪；确认原煤有适量的库容，使窑能稳定运行；5.1.6 确认中控室与各巡检岗位、电气室、质量调度等部门间的通讯设施完好，联络畅通；5.1.7 在收到巡检工应答信号并能通过显示屏画面确认现场设备已备妥无误，通知质量调度与化验室及有关单位，并向现场发出信号，准备开机。
φ3.0×9m风扫煤磨参数
轴承座重量
kg
2070
主轴承用水量
t/h
2X1.5
测温元件
端面热电阻
2.1.4衬板
材料
中铬合金
厚度
mm
磨蚀
g/t物料
使用寿命
X吨物料
重量
kg
26540
2.2传动装置
2.2.1电机
型号
YRKK5602-8
转速
r/mi n
741
额定功率
kW
630
电压
V
6000
启动扭矩/正常扭矩
1.8
制造厂
重庆赛力盟电机公司
各1只
⑺
联轴节
1套
(8)
地脚螺栓
1套
(9)
稀油站
2套
江苏鹏飞集团股份有限公司
2016
年6月
重量
kg
2070
底座
材料
ZG230-450
重量
kg
1790
2.6设备总重量（不包括电机、 油站、减速机）
t
120
2.7电动机和其他电气元件
制造标准
防护等级
IP54
绝缘等级
F
©
(1)
电机
1台
(2)
减速机
1台
(3)
回转部分
1台套
⑷
传动装置（包括大、小齿轮、罩壳等）
1套
(5)
进出料装置
1套
(6)
电机、减速机底座
电机重量
kg
6500
2.2.2高速联轴器
型号
弹性柱销齿式联轴器
允许最大功率
kW
2.2.3减速机
提供型号

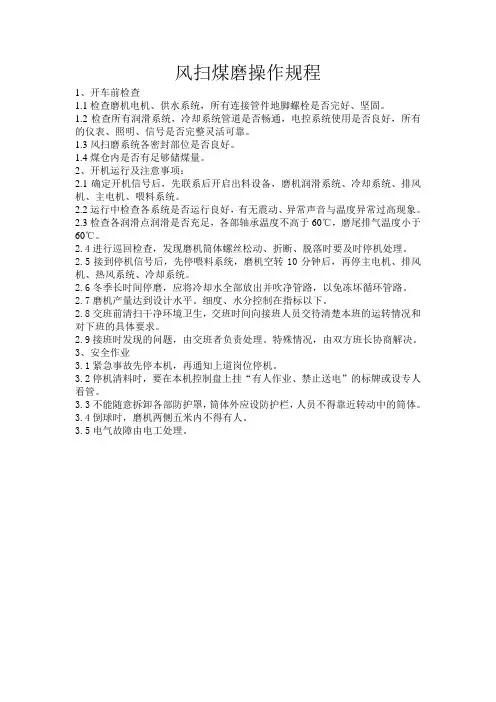

风扫煤磨操作规程
风扫煤磨操作规程
1、开车前检查
1.1检查磨机电机、供水系统，所有连接管件地脚螺栓是否完好、坚固。
1.2检查所有润滑系统，冷却系统管道是否畅通，电控系统使用是否良好，所有的仪表、照明、信号是否完整灵活可靠。
1.3风扫磨系统各密封部位是否良好。
1.4煤仓内是否有足够储煤量。
2、开机运行及注意事项：
2.1确定开机信号后，先联系后开启出料设备，磨机润滑系统、冷却系统、排风机、主电机、喂料系统。
2.2运行中检查各系统是否运行良好，有无震动、异常声音与温度异常过高现象。
2.3检查各润滑点润滑是否充足，各部轴承温度不高于60℃，磨尾排气温度小于60℃。
2.4进行巡回检查，发现磨机筒体螺丝松动、折断、脱落时要及时停机处理。
2.5接到停机信号后，先停喂料系统，磨机空转10分钟后，再停主电机、排风机、热风系统、冷却系统。
2.6冬季长时间停磨，应将冷却水全部放出并吹净管路，以免冻坏循环管路。
2.7磨机产量达到设计水平。
细度、水分控制在指标以下。
2.8交班前清扫干净环境卫生，交班时间向接班人员交待清楚本班的运转情况和对下班的具体要求。
2.9接班时发现的问题，由交班者负责处理。
特殊情况，由双方班长协商解决。
3、安全作业
3.1紧急事故先停本机，再通知上道岗位停机。
3.2停机清料时，要在本机控制盘上挂“有人作业、禁止送电”的标牌或设专人看管。
3.3不能随意拆卸各部防护罩，筒体外应设防护栏，人员不得靠近转动中的筒体。
3.4倒球时，磨机两侧五米内不得有人。
3.5电气故障由电工处理。
风扫磨操作手册
圆盘给料机 5
disk feeder
球磨机
X54102 G54101
ball mill
6
动态选粉机 7
dynamic classifier
气箱脉冲收尘
器
8
jet pulse filter
D54101 D54102
V=2.7m3 2500×1250×2050
Q=20t/h P=15KW H=22265
总工程师
8
9
10
签名
变更记录及描述附件
Record about changes and appendixes
编号 日期
页数
No1. :
Date
Page
2
3
4
5
6
7
8
9
变更简述
Description of change
签名
Sign
签名
2
Signature
Anhui Precheza Titanium Dioxide Technologie Company Ltd. 超彩钛白科技（安徽）有限公司
处理风量 capacity 46800m3/h 过滤面积 filtration area 650m2 螺旋输送机 power of screw feeder P=5.5KW
风扇磨使用及维修说明书
使用说明书产品名称 MB3600/1000/490风扇磨煤机沈阳重型机械集团有限責任公司2005.11.25目录1.前言 (2)2.用途 (2)3.风扇磨煤机的装置及运转 (2)4.工具及辅具 (10)5.概括说明 (10)6.风扇磨煤机的运转管理和监控 (11)7.安全措施说明 (14)8.风扇磨煤机的准备试车及停车 (15)9.无负载的磨合运转 (16)10.磨机带负载运转 (17)11.风扇磨煤机的使用、维护和修理 (17)12．可能出现的故障及消除方法 (28)附页一 (30)附页二 (31)附页三 (32)附页四 (33)附页五 (34)附页六 (35)附页七 (36)附页八 (38)附页九 (39)附页十 (40)附页十一 (41)1.前言1.1 本使用说明书适用于研究为中国伊敏电厂所提供MB3600/1000/490风扇磨煤机的结构，经济技术特点及使用性能。
同时，风扇磨煤机作为其使用、维修及保养的技术指南。
1.2 根据打击轮的旋转方向，风扇磨煤机分左旋和右旋。
如果从电机方向看，左旋风扇磨煤机打击轮按顺时针方向旋转，右旋风扇磨煤机打击轮按逆时针方向旋转。
1.3 在研究风扇磨煤机时，必须要有与设备一起提供的指导安装使用说明书。
1.4 制粉系统的使用说明应参照粉状燃料锅炉安装使用规则。
2. 用途2.1风扇磨煤机用于将褐煤磨至粉末状态，同时，将原煤烘干并将粉气混合物通过制粉系统运至锅炉炉膛；2.2风扇磨煤机可以在粉尘制备系统中连续工作，允许的最大压力是-0.1MPa。
3. 风扇磨煤机的装置及运转3.1 保障指数3.1.1 每台风扇磨煤机的生产能力不小于82t/h。
6台机器（另有一台维护，一台备用）同时加工褐煤。
3.1.2 风扇磨煤机粉碎煤的最大粒度为30mm，直到研磨粉碎煤能通过0.09mm筛孔。
3.2 风扇磨煤机由以下几个部件组成：--- 引入管 1个--- 密封隔断挡板（在磨煤机入口） 1个--- 打击轮 1个--- 大门 1个--- 风扇磨煤机机壳 1个--- 轴承箱底座 1个--- 轴承箱 1个--- 弹性柱销联轴器 1个--- 主电机 1个--- 联轴器防护罩 1个--- 分离器（上部—出口调节栅板及电动执行机构、中部和下部） 1个--- 安全防爆阀 4个--- 安全阀管道（用户自备） 4个--- 润滑油站（包括润滑管路） 1个--- 电控柜 1个--- 基础部（包括成套安装部件） 1个3.3与风扇磨煤机整机另增加提供：--- 成套工具及辅助装置--- 轴承拆装装置--- 打击轮静平衡装置3.4 风扇磨煤机按整套机组供货。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风扫煤磨机由进料装置、主轴承、筒体、出料装置、传动部分组成,，用于烘干兼粉磨煤粉。
风扫煤磨机设备主要由进料装置、主轴承、回转部分、传动装置、粜装置、高压起动装置及润滑系统组成。
工作原理
风扫煤磨机在工作时，原料经喂料设备由进料装载进入磨内，热风由进风管进入磨内，随着磨机筒体的旋转，煤与热风在磨进行热交换，煤在磨内被粉碎和研磨，在煤被研磨的同时，细粉被通过磨内的热风，经由恒昌出料装置带出磨机。
风扫煤磨机/Pro/FSMMJ.htm用途及适用范围：风扫式是水泥厂的主要设备，用于烘干兼粉磨煤粉。
