钢结构施工作业指导书
目录引言：本作业指导书适用于钢结构制作和安装 (2)一、引用标准及编制依据 (2)二、作业准备及条件 (2)三、钢结构的制作 (2)1．放样、号料和切割 (2)2.矫正和成型 (4)3.边缘加工 (4)4.管球节点加工 (5)5.制孔 (6)6.组装 (7)7.焊接和焊接检验 (8)8.焊接H型钢 (10)9.端部铣平 (10)10.摩擦面处理 (11)四、钢构件验收 (12)五、钢结构的安装 (13)1.一般规定 (13)2.基础和支撑面 (13)3.钢构件运输和存放 (15)4.装和校正 (15)5.高层钢结构的安装 (16)钢结构施工作业指导书引言：本作业指导书适用于钢结构制作和安装一、引用标准及编制依据1、钢结构工程施工及验收规范GB50205-95。
2、建筑安装工程质量验评标准与施工规范对照手册（下册）。
二、作业准备及条件1、施工前必须针对该项目编写施工组织设计。
2、认真做好图纸自审、会审、编制相应的制作文件。
3、现场应具备可施工的条件，做到文明施工，保证道路畅通。
4、工程质保体系完善，专业施工人员配备齐全。
5、备好、制作、安装用的各工具、机具、量具，所有测量设备应校验合格，并在有效期内，机具应正常工作。
6、所使用的各种材料均应有材质证明。
三、钢结构的制作1．放样、号料和切割⑴、放样和号料应根据工业要求予留制作和安装时的焊接收缩余量及切割、刨边和铣平等加工余量。
放样和样板（样杆）的允许偏差应符合表4.1.2的规定。
放样和样板（样杆）的允许偏差表4.1.2项目允许偏差平行线距离和分段尺寸±0.5mm对角线查 1.0mm宽度、长度±0.5mm孔距±0.5mm加工样板的角度±20′号料的允许偏差应符合表4.1.3的规定。
号料的允许偏差（mm）表4.1.3项目允许偏差零件外形尺寸±1.0孔距±0.5⑵、气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。
钢结构作业指导书
钢结构安装作业指导书1 办理进场施工的有关手续,包括公司资质、施工组织设计及方案、人员、机具设备等资料报验；现场项目部对施工队进行安全“三级教育”，记录并建立安全档案；实施施工前的安全技术交底制度并作好书面记录工作；2 基础复核:对土建单位提出的安装定位轴线、基准标高、柱基础位置线、预埋地脚螺栓位置线、基础面标高、混凝土强度等级等各项数据进行必要的复查，或向土建单位所要合格证明文件；3 基础复核后与土建单位办理基础中交手续；4 将安装轴线、标高控制点的有关放线记录向监理报验，监理同意后才可进行下一步施工；5 构件进场：5.1构件供运应该有顺序；5.2现场质检员应清点来料是否与清单上数量一致;材料及构件质保书是否随货到;5.3构件上是否有合格证及构件编号，外观是否满足要求等；5.4对梁、柱、支撑等主要构件进行必要的尺寸复查，以及对主要控制尺寸如孔间距、牛腿标高、构件弧度等进行复查；6 卸货与堆放：6.1按照构件安装所在位置卸货;6.2卸货方法应以快且不损坏构件为佳;6.3梁柱等构件下面应垫上方木条,必要时可以将构件用链钩或绳索捆绑,以便后面安装6.4高强螺栓、密封胶、双面胶带、保温棉等需要存放在仓库内；7多层及高层钢结构安装：其中施工现场常用要点：基础复核:对土建单位提出的安装定位轴线、基准标高、柱基础位置线、预埋地脚螺栓位置线、基础面标高、混凝土强度等级等各项数据进行必要的复查，或向土建单位所要合格证明文件；安装前应先对因运输、堆放和吊装等造成的钢构件变形及涂层脱落进行及时矫正和修补；端部进行现场焊接的柱构件的长度检查应增加柱端焊接产生的收缩变形值和荷载使柱产生的变形值，梁的长度应增加梁接头产生的收缩变形值；构件的安装应符合下列要求：划分安装流水区段:可按建筑物的平面形状、结构形式、安装机械的数量、现场施工条件等因素划分;确定构件安装顺序：平面上应从中间向四周扩散，竖向应由下向上安装;编制构件安装顺序表：应包括各构件所用的节点板、安装螺栓的规格数量等;进行构件安装,或将构件组拼成扩大安装单元,再行安装，其吊点应经过计算确定。

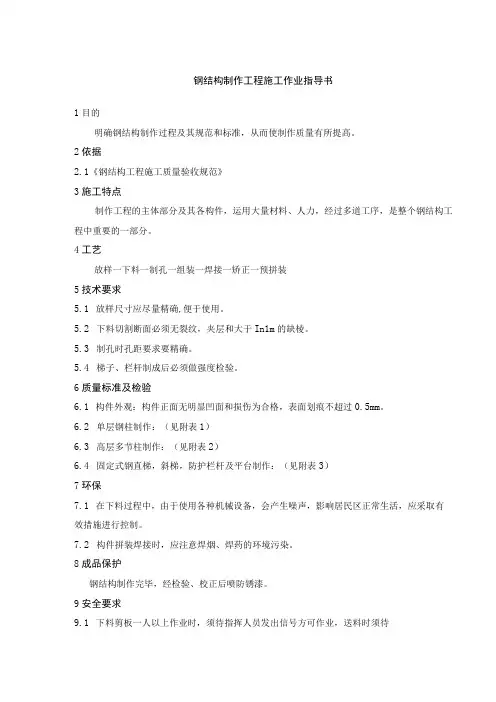

钢结构制作工程施工作业指导书
钢结构制作工程施工作业指导书
1目的
明确钢结构制作过程及其规范和标准，从而使制作质量有所提高。
2依据
2.1《钢结构工程施工质量验收规范》
3施工特点
制作工程的主体部分及其各构件，运用大量材料、人力，经过多道工序，是整个钢结构工程中重要的一部分。
4工艺
放样一下料一制孔一组装一焊接一矫正一预拼装
5技术要求
5.1放样尺寸应尽量精确,便于使用。
5.2下料切割断面必须无裂纹，夹层和大于In1m的缺棱。
5.3制孔时孔距要求要精确。
5.4梯子、栏杆制成后必须做强度检验。
6质量标准及检验
6.1构件外观：构件正面无明显凹面和损伤为合格，表面划痕不超过0.5mm。
6.2单层钢柱制作：（见附表1）
6.3高层多节柱制作：（见附表2）
6.4固定式钢直梯，斜梯，防护栏杆及平台制作：（见附表3）
7环保
7.1在下料过程中，由于使用各种机械设备，会产生噪声，影响居民区正常生活，应采取有效措施进行控制。
7.2构件拼装焊接时，应注意焊烟、焊药的环境污染。
8成品保护
钢结构制作完毕，经检验、校正后喷防锈漆。
9安全要求
9.1下料剪板一人以上作业时，须待指挥人员发出信号方可作业，送料时须待
上剪刀停止后进行，严禁手伸进垂直压紧装置的内侧。
9.2送料时，应摆正、放平、放稳，手指不得接近切刀和压板。
9.3焊接拼装时，应注意防火和通风。
注:1为钢柱长度，11为柱底面到牛腿支承面距离，b为翼缘板宽度。
附表2。
钢结构制作作业指导书.
钢结构制作作业指导书编制部门：生产部编制：邓文学审核：批准：中国第五冶金建设公司钢结构工程分公司二00四年三月1.适用范围当前，建筑钢结构在我国得到蓬勃的发展，为了适应建筑钢结构的需要，确保工程质量，做到技术先进、经济合理、安全适用，制定本作业指导书。
本作业指导书适用于建筑钢结构的加工制作。
1.1编制参考标准及规范（1）《高层民用建筑钢结构技术规程》JGJ99-1998（2）《钢结构工程施工质量验收规范》GB50205-2001（3）《建筑钢结构焊接技术规程》JGJ81-2002（4）《钢结构高强度螺栓连接的设计、施工及验收规范》JGJ82-91 2. 生产技术准备2.1 技术准备2.1.1 图纸会审：熟悉图纸，进行图纸会审，与甲方、设计人员、监理充分沟通，了解设计意图，编制施工预算。
2.1.2 编制重要质量控制点的工艺文件，对生产车间进行技术交底。
2.1.3组织必要的工艺试验，对新工艺、新材料、要做好工艺试验，作为指导生产的依据。
2.1.4 建立技术资料档案。
2.2 生产准备2.2.1 制定材料供应计划。
2.2.2 组织配备生产人员和生产设备及工机具。
3. 钢结构生产工艺流程4. 下料4.1 放样画线下料4.1.0 放样前应熟悉图纸,并核对图纸之间的尺寸和方向，在放样过程中出现技术上问题时，应及时与生产部工艺人员联系解决。
尺寸的变更，材料的代用而产生与原图不符时不得自行解决。
应通知生产部工艺人员，在得到“工艺更改通知单”后方可更改。
4.1.1 铆工画线前应检查钢板的材质、厚度和表面质量，当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度允许偏差值的1/2。
钢材端边或断口处不应有分层、夹渣等缺陷，合格后方可下料。
4.1.2 钢板在画线前应保持平整，平面不平度超过规范要求的应通过校平机校平方可下料。
4.1.3 画线和检查所使用的量具，应是经计量部门计量合格的量具。
4.1.4 为确保构件安装精度和下料尺寸及形状的准确须经1:1实样或电脑放样核实下料尺寸无误后方可下料。
钢结构施工作业指导书
钢结构施工作业指导书天津市万润特建筑安装工程有限公司工程项目组2011年4月6日钢结构工程以其施工进度快、投资少、外观简洁大方、便于重新利用等优点，近些年来越来越受到社会的广泛推崇。
我单位是以钢结构施工为主的新兴企业，几年来积累了很多钢结构施工方面的施工经验。
下面利用近几年来积累的经验教训结合工程实地以潍柴金属炉料库工程为例编制此作业指导书。
一、主体工程：1、独立基础及地脚螺栓复查当基础混凝土浇筑好后，在钢结构构件进场准备吊装前，应对独立基础及地脚螺栓进行全方位的复核，取得真实有效的数据，以备独立基础及地脚螺栓做必要的校正、整改和在安装过程中做调整。
独立基础及地脚螺栓主要应检查以下项目：(1)、独立基础及地脚螺栓中心线的偏移；(2)、独立基础及地脚螺栓之间的距离；(3)、独立基础及地脚螺栓标高及水平度；（用水准仪进行地脚螺栓的水平及标高控制，全部做好测量记录做到心中有数并在基础砼短柱上统一位置做好标记，计算螺栓的标高公差以便于调整及控制安装质量。
公差较大时共同与监理及甲方进行协商并共同签字认可）弹出安装纵横十字线为了在安装钢柱时钢柱的轴线位置，因此在基础上弹出安装钢柱的纵横十字线或边线，以便钢柱的中心线、边线与纵横十字线、边线对齐。
实际施工过程中在基础顶面弹制控制线对以后钢柱的校正工作具有极大的帮助。
基础螺栓标高的复查是极为重要得，此处标高牵扯到以后钢柱、牛腿、行车梁、刚架、檩条、天沟、墙板、屋面板等各个方面，施工中应作为重中之重来控制。
2、吊装前准备工作：安装前应对基础轴线和标高，再次进行检查，检测和办理交接手续，其基础应符合如下要求：（1）基础砼强度达到设计要求。
（2）基础的轴线标志和标高基准点准确、齐全。
（3）超出规定的偏差，在吊装之前应设法消除，此外，为便于校正钢柱的平面位置和垂直度，屋架的标高等，需在钢柱的底部标出纵横向的轴线，在钢柱底部适当高度处标出标高准线。
构件制作允许偏差应符合规范要求。
钢结构施工作业指导书
钢结构施工流程、检验细则钢结构主要施工工艺流程如下：施工放线→基础混凝土内预埋螺栓→（钢结构加工制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。
一、施工放线（1）按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。
（2）施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。
一定要做好中间交接（3）在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，即门式刚架的柱脚位置。
（4）在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底面的变形，从面减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。
二、基础混凝土内预埋螺栓（1）在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。
（2）在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。
（3）在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。
以避免预埋累栓的位移及标高的改变。
（4）基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。
三、钢结构加工制作工艺过程：1.下料图单①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。
②质量检测标准：应符合设计要求及国家现行标准的规定。
③检验方法：检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。
2.放样、号料①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。
②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。
③划线前，材料的弯曲和变形应予以矫正。
④放样和样板的允许偏差见下表：项目允许偏差平行线距离和分段尺寸0.5mm对角线差1.0mm宽度、长度0.5mm孔距0.5mm加工样板角度20’⑤号料的允许偏差见下表：项目允许偏差外形尺寸1.0孔距0.5⑥质量检验方法：用钢尺检测。
钢结构制作工程作业指导书
钢结构制作施工作业指导书1 总则1.1编制目建筑钢结构在我国得到蓬勃发展，为了适应建筑钢结构发展需要，规范建筑钢结构施工，统一施工准备、施工操作、质量标准内容和对成品保护、职业健康安全、环境保护要求，并为编制建筑钢结构工程施工技术交底提供依据，特编制此作业指导书。
1.2适用范围该作业指导书适用于建筑钢结构加工制作。
1.3编制依据（1）建筑工程施工质量验收统一标准（GB50300-2001）（2）高层民用建筑钢结构技术规程（JGJ99-1998）（3）钢结构工程施工质量验收规范（GB50205-2001）（4）建筑钢结构焊接技术规程（JGJ81-2002）（5）钢结构高强度螺栓连接设计、施工及验收规范（JGJ 82-91）（6）国家和当地政府有关安全、防火、劳动、环境保护等现行有关标准和规程。
2施工准备2.1技术准备（1）制作安装图纸准备a.审核施工图: 进行施工图自审，根据现场实际起重能力和运输条件，核对施工图中钢结构分段是否适宜，现场施工条件和能力是否能满足设计要求，设计图纸是否有需要修改之处。
b.进行图纸会审: 及甲方、设计人员、监理充分沟通，了解设计意图，解决图纸中问题。
c.构件详图设计: 根据设计文件和施工图纸，进行构件详图设计，以便于钢结构加工制作和安装。
（2）编制施工技术方案，进行工装设计a.根据施工图及合同对钢结构质量、工期要求编制施工技术方案，并提交业主代表或监理工程师批准后实施。
b.根据构件特点和施工现场实际情况，为保证产品质量和操作方便，应适当设计制作部分工装夹具。
（3）组织必要工艺试验，如焊接工艺评定和其他工艺试验，尤其是对新工艺、新材料，要做好所需要工艺试验作为指导生产依据。
（4）编制材料采购计划。
2.2材料要求2.2.1 钢材（1）承重钢结构钢材宜采用 Q235 钢、Q345 钢、Q390 钢和 Q420 钢，其质量应分别符合现行国家标准《碳素结构钢》 GB/T700 和《低合金高强度结构钢》 GB/T1591 规定。
