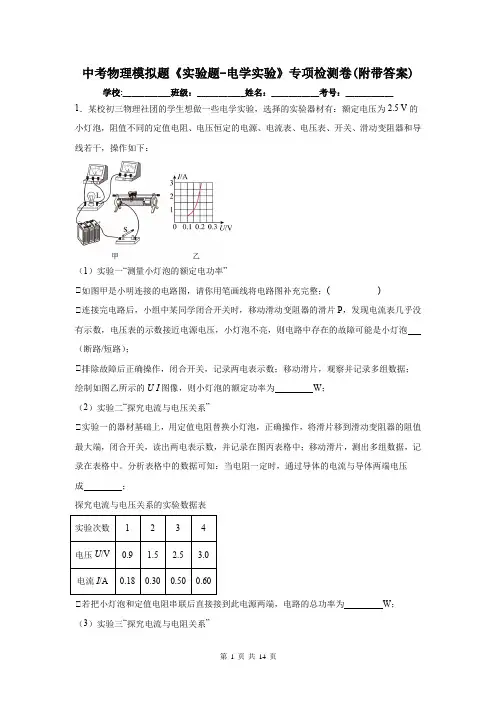

中考物理模拟题《实验题-电学实验》专项检测卷(附带答案) 学校:___________班级：___________姓名：___________考号：___________1．某校初三物理社团的学生想做一些电学实验，选择的实验器材有：额定电压为2.5 V的小灯泡，阻值不同的定值电阻、电压恒定的电源、电流表、电压表、开关、滑动变阻器和导线若干，操作如下：（1）实验一“测量小灯泡的额定电功率”①如图甲是小明连接的电路图，请你用笔画线将电路图补充完整；( )①连接完电路后，小组中某同学闭合开关时，移动滑动变阻器的滑片P，发现电流表几乎没有示数，电压表的示数接近电源电压，小灯泡不亮，则电路中存在的故障可能是小灯泡（断路/短路）；①排除故障后正确操作，闭合开关，记录两电表示数；移动滑片，观察并记录多组数据；绘制如图乙所示的U-I图像，则小灯泡的额定功率为W；（2）实验二“探究电流与电压关系”①实验一的器材基础上，用定值电阻替换小灯泡，正确操作，将滑片移到滑动变阻器的阻值最大端，闭合开关，读出两电表示数，并记录在图丙表格中；移动滑片，测出多组数据，记录在表格中。
分析表格中的数据可知：当电阻一定时，通过导体的电流与导体两端电压成；探究电流与电压关系的实验数据表实验次数1234电压U/V0.9 1.5 2.5 3.0电流I/A0.180.300.500.60①若把小灯泡和定值电阻串联后直接接到此电源两端，电路的总功率为W；（3）实验三“探究电流与电阻关系”①实验二的器材基础上，用10Ω定值电阻替换5Ω电阻，闭合开关，应将滑动变阻器的滑片向（选填“左”或“右”）端移动；移动滑片的过程中，眼睛应观察表的示数。
根据实验数据描绘出电流与电阻倒数的图像如图丁，由图像可知，电压一定时，导体中的电流与导体的电阻成比；①实验数据如下图所示，若第四次实验时将定值电阻的阻值由30Ω换为40Ω后就直接读出电流表的示数，滑动变阻器的铭牌标有“20Ω 2A”。
中考物理总复习《电学实验》专项测试题(附带答案)
中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。
①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。
（2）在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。
根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。
2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。
（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。
（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。
由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。
初三九年级物理中考电学实验专题练习(解析版)答案
初三九年级物理中考电学实验专题练习(解析版)答案一、电压电阻中考物理电学实验1．光敏电阻的阻值随着入射光的强弱而改变。
通过实验测得，光敏电阻的阻值R与光强E 间的一组实验数据如下表所示，其中“光强”是表示光强弱程度的物理量，符号用E表示，国际单位为坎德拉（cd）.（1）分析表格，推断光敏电阻R与光强E间成____比例的关系，它们的关系图象符合图线____（2）光敏电阻R与光强E间的比例系数k=_____Ω·cd；（3）推断光敏电阻R与光强E间的关系式：R=_______；（4）请你将表格补充完整实验次数123456光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0光敏电阻R/Ω18.09.0 6.0 4.5___ 3.0解析：反b1818Ω·cdE3.6【解析】【分析】（1）由表格数据可知：光强与电阻的乘积不变．据此可知电阻R与光强E的关系；（2）分析数据，算出k的值，得出光敏电阻R与光强E的关系式；（3）根据关系式求出光强E=5cd时光敏电阻的阻值R。
【详解】（1）每一组的光强与电阻的乘积是一定的，都为18，所以电阻R与光强E成反比，图象b为反比合例图像，符合此关系；（2）（3）光敏电阻R与光强E的乘积相等，即K=ER=18Ω•cd，则18Ω·cdRE =；（4）当E=5.0cd时，电阻为：18Ω·cd3.6Ω5.0cdR==。
2．如图所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图甲所示接好电路，在连接电路的过程中，开关应________．检查电路无误后，闭合开关前，滑片P应置于最________端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．________．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．请你帮她们分析原因是________．这样得出的结论具有________性，是不科学的．（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为________．（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是________．为进一步确定故障，应将电压表接在________两端，并观察电压表有无示数．（5）小明在测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因________．解析：断开右端保持滑片P不动，用电压表测出灯L两端的电压U2小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同偶然 1.2灯L短路或R0断路滑动变阻器不妥，这样电压表的正、负接线柱接反了【解析】试题分析：（1）在连接电路时开关必须是断开的，为防止接错时损坏电路元件，在闭合开关前，要将滑动变阻器的阻值调到最大端，为了探究串联电路的电压关系，还得测量灯两端电压．（2）串联电路中电压的分配和电阻成正比，小明测的电压相等说明，小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同．实验次数少，实验具有偶然性．（3）电压表读数注意所接的接线柱．（4）电压表有示数说明是灯L短路或R0断路．把电压表并接在滑动变阻器两端，如果有示数说明是L短路，无示数是R0断路．（5）连接电路时注意电压表的正负接线柱．3．在“测定小灯泡的功率”的实验（1）请在如图中的圆圈内正确填入电表符号，使实验电路图完整__________．（2）如图中的实物连接有一处错误，请在错误连线上打“×”，并用笔画线替代导线画上正确的连线______．（3）在纠正电路连接错误后，闭合开关前应把滑动变阻器滑片的位置调到最________端（选填“左”或“右”）．（4）实验中，移动滑动变阻器滑片，使电压表示数为2.5V，此时电流表示数如图所示．请将读数填入表格并把表格补充完整__________．（5）从上表实验记录中，可以发现灯泡亮暗不同时其实际功率大小________；还可以计算的另一个物理量是________．（6）闭合开关后，灯泡不亮，电流表没有示数，电压表示数几乎为电源电压，则电路故障是________.解析：右0.30.75不同电阻灯断路【解析】（1）由电路图可知，上边电表与灯泡并联，应该是电压表，如果是电流表，则灯泡被短路；右边的电表与灯泡串联，是电流表，如果是电压表，则电路断路，电路图如图甲所示：（2）滑动变阻器按一上一下的原则串联在电路中，且滑片向左移动接入电路的电阻变小，故A接线柱应与开关连接，正确的连线如下图：（3）闭合开关前，保护电路的滑动变阻器的滑片位于最大阻值处的右端；（4）电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，灯泡的电功率P=UI=2.5V×0.3 A=0.75W，表格如下：（5）从表格实验记录中，可以发现灯泡亮暗不同时其实际功率大小不同；测得电压和电流，根据欧姆定律可计算电阻（6）闭合开关后，灯不亮，电流表没有示数，电压表示数几乎为电源电压，则电路故障是灯断路．4．光敏电阻对光照强度十分敏感，它在强光照射下的电阻称为亮电阻，在黑暗环境下的电阻称为暗电阻，两种阻值差异可达1000倍以上，某兴趣小组为了研究光照强度对光敏电阻阻值的影响，他们把一光敏电阻R1与定值电阻R2（R2=1千欧）串联后接在6伏的电源上，电路如图（a）所示，闭合电键，当该光敏电阻处于不同环境下，电压表指针分别位于如图（b）、（c）所示的位置．请根据上述内容，回答下列问题．（1）根据图（a）、（b）、（c）所示信息及相关条件，可得出初步结论：光照强度越强，光敏电阻的阻值越________（选填“大”或“小”），依据是________．（2）关于对光敏电阻的讨论，下列说法中正确的是_____．A．亮电阻与暗电阻的差异越大，光敏电阻的性能越好B．如果暗电阻接近于零，说明该光敏电阻已损坏C．将光敏电阻与灯串联后接入照明电路可实现白天熄灭、夜间发光D．将光敏电阻与灯并联后接入照明电路可实现白天熄灭、夜间发光．解析：小串联电路中，一个电阻不变，另一个电阻越小，电阻两端电压越小 A,B【解析】（1）根据如图（a）、（b）、（c）所示信息及相关条件，根据串联电路的电压特点，可得出初步结论：光照强度越强，光敏电阻的阻值越小，依据是串联电路中，一个电阻不变，另一个电阻越小，电阻两端电压越小．（2）关于对光敏电阻的讨论，下列说法中：A. 亮电阻与暗电阻的差异越大，光敏电阻的性能越好，该说法正确；B. 光照越暗，光敏电阻的阻值越大，如果暗电阻接近于零，说明该光敏电阻已损坏，该说法正确；C. 将光敏电阻与灯串联后接入照明电路，白天光照强度大，光敏电阻阻值小，则灯白天发光、夜间熄灭，故C说法错误；D. 将光敏电阻与灯并联接入照明电路后，灯白天、夜间都发光，故D错误．5．小明通过学习得知：一般情况下，水的质量一定时，加入食盐的质量越多，溶液的浓度就越高．他想探究食盐水溶液的导电性能与什么因素有关．小明的猜想是：a．食盐水溶液的导电性能与溶液的浓度有关．b．食盐水溶液的导电性能与金属片之间的距离有关．c．食盐水溶液的导电性能与溶液的温度有关．小明利用水、食盐、烧杯、小勺子、电源、刻度尺、小灯泡、金属片、酒精灯等器材，设计了如图的装置，进行了探究实验．他记录的实验表格如下：(1)比较实验次数1和2可验证猜想___________(选填“a”、 “b”或“c”) ．(2)这个实验用到了控制变量法，我们所学的实验中，很多也用到了控制变量法，请举一例：____________．(3)在实验过程中，小明认为用电流表代替小灯泡也能进行实验，你认为________(选填“可行”或“不可行”)，理由是_____________________________．(4)利用现有的装置和器材，小明一边用酒精灯加热食盐水溶液，一边观察小灯泡的亮度变化情况，该操作可验证猜想___________(选填“a”、 “b”或“c”) ．(5)请你提出一个新的猜想：溶液的导电性能可能还与__________有关．解析：a 探究摩擦力大小的影响因素可行电流表可以准确反映电流的大小 C 金属片插入溶液中的深度【解析】(1)1和2两次实验中，两金属片AB间距离相同，加入的食盐量不同，即溶液的浓度不同，所以可验证食盐水溶液的导电性能与溶液的浓度是否有关；(2)我们学了很多利用控制变量法进行探究的实验，如探究电流与电压、电阻的关系的实验、探究摩擦力大小的影响因素；(3)如果将灯泡换成电流表，食盐水溶液相当于一个电阻，与电流表串联不会短路，而电流表可以准确反映电流的大小，因此这一做法是可行的.(4)利用现有的装置和器材，小明一边用酒精灯加热食盐水溶液，一边观察小灯泡的亮度变化情况，该操作可验证猜想 c ．(5)请你提出一个新的猜想：溶液的导电性能可能还与金属片插入溶液中的深度有关．故答案为(1)a；(2)探究电流与电压、电阻的关系；(3)可行；食盐水溶液相当于一个电阻，与电流表串联不会短路，而电流表可以准确反映电流的大小.(4). C (5). 金属片插入溶液中的深度6．物理小组探究导电液体的导电性与接入电路中液体横截面积大小的关系．他们用长方体水槽、浓度一定的食盐水、电源、滑动变阻器、电压表及电流表等器材进行了探究．实验电路连接如图－1所示，将电极M、N分别固定在水槽左右两侧底部的中央．（1）闭合开关前，为保护电路，应将滑动变阻器的滑片P移到最_____（选填“左”或“右”）端．（2）实验中，通过调节______来保持电极M、N间的电压恒为3V．控制其他条件不变，通过向水槽中添加食盐水，从而达到改变食盐水的_______的目的，用电流表测出相应的电流值．食盐水导电性的强弱可以由_______来判断．实验数据如下表：实验序号横截面积S/cm2电流I/A1500.0221000.0431500.0742000.0852500.1163000.1373500.1484000.1494500.14（3）依据表格中的数据在图－2中描点，做出电流I随横截面积S变化的I－S图像．（______）（4）分析表格中的数据或图像，可得到初步结论：其他条件不变，横截面积增大时，食盐水的导电性_______．（5）为验证实验结论是否具有普遍性，应采取的做法是：______.解析：右滑动变阻器的滑片横截面积电流表的示数（或电流的大小）先增大后不变换不同导电液体，多次实验（或换不同浓度的食盐水，多次实验）【解析】【详解】第一空．滑片P滑到右端，滑动变阻器接入电路中的阻值最大，能起到保护电路的作用；第二空．通过调节滑动变阻器滑片改变接入电路的的阻值，从而控制MN两端的电压不变恒为3V；第三空．添加盐水后，液体的横截面积增大，所以通过向水槽中添加食盐水，从而达到改变食盐水的横截面积的目的；第四空．食盐水的导电性能可以通过电流表的读数判断，电流大，导电性能强，电流小，导电性能弱，即食盐水导电性的强弱可以由电流表的示数（或电流的大小）来判断；第五空．根据表格中的数据描点连线，作出电流I随横截面积S变化的I－S图像，如图：第六空．根据表格中的数据或图像都可以看出，当食盐水的横截面积增大时，电流先增大后不变，所以食盐水横截面积增大时，导电性也是先增大后不变；第七空．根据一次实验得出结论具有偶然性，为了验证实验结论是否具有普遍性，可以换不同导电液体，进行多次实验，或换不同浓度的食盐水，进行多次实验．7．在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、横截面积、______、______有关．（2）实验时，同学们用图甲所示的实验装置分别把a、b、c、d四根金属丝接入电路中A、B两点之间，探究情况如下表：选用__________________两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：______________________________________________________．（3）如图乙所示的实验，可探究导体电阻与_________________的关系．解析：长度温度a和c当导体的长度、材料、温度相同时，导体的横截面积越小，电阻越大温度【解析】【详解】本题考查电阻的影响因素探究实验．（1）影响电阻大小的因素可以猜想有：材料、长度、横截面积、温度．（2）探究导体电阻跟导体横截面积的关系，必须控制导体的材料、长度相等，横截面积不相等，因此符合条件的有a和c两根电阻丝；比较灯泡的亮度不同，可以得出的结论是：当导体长度、材料、温度相同时，导体横截面积越小，电阻越大．（3）在图乙的实验中，对电阻丝加热，观察灯泡亮度的变化，因此探究的是电阻与温度的关系．8．如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5V0.3A”的小灯泡串联起来，接到可调直流电源两端．突然，原来正常发光的两盏灯同时熄灭．（1）关于这两盏灯的故障判断，小刚给出了四种猜测：A．一盏灯断路，另一盏灯完好 B．一盏灯短路，另一盏灯完好C．一盏灯断路，另一盏灯短路 D．两盏灯同时被烧断四个猜想中，可能性最大的是___________（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障．现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一根导线．从它们中间选择一种器材来检测故障，你认为不适用的是_____和______（填序号）．理由是_______________．（3）故障排除后，小刚测出的数据如表，得出的结论有：①串联电路中的总电压等于各部分电路两端的电压总和；②串联电路中各部分两端的电压相等．请你对上述结论分别进行评估：根据串联电路的电压特点结论_____（填①或②）是错误的．形成错误结论的原因是：______________________________________．解析：A③④用它们检测电路故障容易烧坏另一个灯泡②采用同样规格的灯泡进行实验（或没有换用不同规格的灯泡进行实验）．【解析】【详解】（1）把两盏灯串联起来接入电路中，原来正常发光的两盏灯同时熄灭突然熄灭，造成此现象的原因是电路中的电流过大，把其中某盏灯的灯丝烧断了，故A可能性大；正常工作的电路发生短路的可能性较小，两盏灯同时被烧断的可能性也较小。
2023年中考物理二轮专题复习：《电学》实验题(附答案)
2023年中考物理二轮专题复习：《电学》实验题姓名：___________班级：___________考号：___________1．物理实验小组利用如图所示的装置探究并联电路电流规律。
（1）连接电路时，应将开关S___________（选填“闭合”或“断开”）；乙图的实物图中还差一根导线未连接，请根据甲图的电路图将其连接好.（2）在实验过程中，两盏灯都突然熄灭，但电流表A有示数。
若整个电路只有一处发生故障，则可能是___________（选填“短路”或“断路”）；进一步发现，此时电流表A1有示数而电流表A2无示数，则可以确定发生故障的是___________（选填“L1”或“L2”）；（3）排除故障后，实验小组用电流表测出通过L1、L2和干路的电流，并在下表中记录数据。
其中第三次实验电流表A1的指针在丙图的位置，则读数为___________A；（4）本组的小华同学分析数据时认为第三次实验时，电流表A2的读数是错误的，错误的原因是___________；修正数据后，小华认为：并联电路干路电流等于各支路电流之和，且各支路电流相等。
你认为这个结论___________（选填“可靠”或“不可靠”）；接下来应该更换___________的灯泡进行实验。
2．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。
小静等同学设计了如图甲所示的电路图：（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________ （2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：_____ ______；（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是___________，其数值为___________；（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；A．调高电源电压B．更换一个最大阻值为30Ω的滑动变阻器C．再串联一个10Ω的电阻D．将电压表改接到滑动变阻器两端（6）如图图像中能大致反映本实验中各物理量之间关系的是___________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。
（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。
（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。
已知电源电压为9V，定值电阻R的阻值为10Ω。
请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。
2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。
（选填“A”或“B”）。
3．按要求完成填空。
（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。
实验中，应选择两个规格_____（选填“相同”或“不同”）的小灯泡L1和L2。
4．为了验证“通过电热丝电流大小和通电时间相同的情况下，电热丝的电阻值越大，其产生的热量越多”的猜想，小炜选用了如图所示的三个完全相同的保温烧瓶，烧瓶内装有初温相同的煤油，以及完全相同的温度计和阻值不同的电热丝，其中三个电热丝的电阻值大小关系为R1<R2<R3，它们的电阻值均不随温度发生变化。
请你帮他完成实验：（1）各烧瓶内煤油的质量应______（选填“相等”或“不等”）；（2）实验中用______表示电流通过电阻丝产生热量的多少；（3）请添加必要的器材，画出实验电路图______；（4）请针对你的设计说明在实验中如何使控制变量不变______；（5）画出实验数据记录表格______。
5．小华利用如图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率。
（1）请用笔画线代替导线，将图甲的实物图连接完整（要求滑动变阻器滑片向右移动时灯泡变亮）；（________）（2）小华在连接电路最后一根导线时灯泡立即发光，则他连接电路时存在的错误是___________。
连接电路时，滑动变阻器滑片应滑到___________端（选填“左”或“右”）；（3）排除电路故障后，调节滑动变阻器，当电压表的示数为2.1V时，要使灯泡正常发光，滑片应向___________适当移动（选填“左”或“右”）；灯泡正常发光时电流表的示数如图乙所示，则此灯泡的额定功率为___________W；（4）实际测量时，电压表有示数时内部有微弱的电流通过，若考虑这个微弱电流的影响，则所测小灯泡的额定功率偏___________，这是由于所测的电流值偏___________；（选填“大”或“小”）（5）小明想利用小华的实验器材测量一未知电阻R x的阻值，发现电流表损坏，善于动脑的小明认真思考后，利用小华实验中小灯泡的额定电压U额和测得的额定电流I额，设计如图丙所示电路，测出R x的阻值，请你帮助小明补全实验步骤。
①先闭合开关S、S1，调节滑动变阻器滑片使电压表示数为___________；②再断开开关S1，闭合开关S2，保持滑动变阻器滑片位置不变，读出此时电压表示数为U；③待测电阻R x=___________（用所测物理量和已知物理量符号表示）。
6．下面是某同学探究“串联电路中电压规律”的实验过程：（1）按电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，该同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；U AB U BC U AC2.5V 1.4V3.9V（4）测出AC间的电压。
实验评估与交流：（1）在连接电路时，开关必须___________。
（2）该同学用上面的方法能否测出L2两端的电压？为什么？___________。
（3）方法改进后，所测出AB、BC、AC间的电压记录在上面表格中，分析该同学的实验数据可以得出的结论是：___________（用表格中字母表示）。
（4）这个实验在设计方案得出的以上结论，你觉得可信吗？为什么？________________。
7．如图所示，是探究电流通过导体时产生热量的实验装置，甲、乙两套装置中各有两个相同的透明容器。
其中密封着等量的空气和一段电阻丝（阻值在图中已标出），U形管中装有等量的液体，接通电源，观察现象。
（1）实验中通过观察______的变化来比较导体所产生热量的多少；（2）用甲装置进行实验时，通过控制A、B的通电时间和电路中的______相等，来研究导体产生热量与电阻的关系；（3）在乙装置中，C、D透明容器中产生热量较多的是______容器。
如果流过C容器中电阻丝的电流为2A，通电时间30s，该容器中电阻丝产生的电热是______J。
8．如图甲所示，小刚和小明在“测量小灯泡的电功率”实验中，选用下列器材：小灯泡标有“2.5V”、滑动变阻器标有“50Ω 2A”、新干电池两节、开关、导线若干。
（1）小刚按图连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡______（选填“短路”或“断路”）；（2）故障排除后，移动滑片，当电压表的示数为2.5V时，如图乙所示电流表的示数，则小灯泡的额定功率是______W；（3）根据测出的数据，小明画出了小灯泡的电流与电压的关系图象如图丙所示。
他发现图线是弯曲的，其主要原因是______。
9．小乐想探究并联电路中电流的关系，他设计的电路如图甲所示。
（1）在连接电路的过程中开关应该______；（2）在实验中，小乐试触时电流表的指针偏转情况如图乙所示，根据你的分析，你认为原因可能是______；（3）实验过程中他连接了如图丙所示的电路，闭合开关后观察到灯L2不发光，分析电路连接情况，该电路存在的问题是：灯L2所在的支路发生了______故障；（4）排除故障后，把电流表分别接入到电路中的A、B、C处测出它们的电流，他下一步应该做的是______；A．整理器材，结束实验B．改变电流表的量程，再测几次C．换用不同规格的小灯泡，再测几次这样做的目的是为了：______。
10．在研究影响电磁铁磁性强弱因素的实验中，当电磁铁的线圈匝数一定时，改变并记录通入线圈中的电流，观察并记录电磁铁吸引大头针的个数，得出如下数据：电流/A 0.2 0.4 0.6 0.8电磁铁吸引大头针的个数/个 1 5 21 45请根据表中数据，归纳出实验结论：______。
11．实验小组在“探究通电导体中电流与电阻的关系”实验中，电源电压保持6V不变，电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个，滑动变阻器、导线若干。
（1）请你用笔画线代替导线将图甲中实物电路连接完整。
______；（要求：滑动变阻器的滑片P向右移动时电路中电流变大，导线不能交叉）（2）小组同学根据测得的实验数据绘制的电流Ⅰ随电阻R变化的图像如图乙所示，图像可得出结论：______；（3）小聪小组用5Ω的电阻做完实验后，保持滑动变阻器位置不变，接着把10Ω的电阻接入电路，闭合开关后，为保证电压表示数与更换电阻前相同，应将滑动变阻器向______移；（4）为了完成全部实验，应选取______规格的滑动变阻器。
A．30Ω 1.0A B．20Ω 1.0A12．小红为探究通过导体的电流与电阻的关系，设计如图甲所示的电路，其中电源电压恒为6V，定值电阻R的规格有10Ω、15Ω、20Ω、30Ω各一个。
（1）如图甲所示是小红连接的实验电路，闭合开关前检查发现有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确_______。
（2）取其中一个电阻，连入已修改正确并按规范操作的甲电路。
刚闭合开关时，电压表和电流表的示数分别为2V、0.2A，则实验选用的滑动变阻器的最大阻值为_______Ω；（3）小红根据记录的数据标出A、B、C、D四个点，并描绘出I-R的图像（如图乙所示），经分析可知：①图像所标四个点中，有一个点数据是编造的，这是_______点，判断依据是_______；②就现有器材，要完成全部4次实验，可将定值电阻两端控制不变的电压调至不少于_______V，并调整部分电表量程即可。
13．在“测定额定电压为2.5V小灯泡的电功率”的实验中，阳阳同学已连接好如下图1所示的部分电路。
次数 1 2 3U/V 2 2.5 3I/A 0.4 0.42亮度暗→亮（1）在阳阳所连接的电路中，有一根导线还没连好，请你帮他完成电路的连接（其他的导线不要变动）；______（2）正确连接电路后，用开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是______；（3）阳阳实验时，发现电压表示数如图2所示，为了测出小灯泡的额定功率，他应该把滑片向______（填“A”或“B”）移动；（4）实验中阳阳测出了三组数据，记录在右表中。
若第一次实验时电流表的示数如图3所示，请将此示数读出并填入表中；______（5）他测出小灯泡的额定功率是______W。
14．某实验小组在探究影响导体电阻大小的因素时，从实验室找来了4根电阻丝，规格、材料如表，并设计了如图所示的实验电路。
电阻丝材料长度/m 横截面积/mm2A 镍铬合金0.25 1.0B 镍铬合金0.50 1.0C 镍铬合金0.25 2.0D 锰铜合金0.25 1.0（1）电路中R0的作用是_____；（2）实验中可以通过比较_____来判断导体电阻大小；（3）为了探究导体电阻大小与材料的关系应该选用_____两根电阻丝进行实验；如果选用A、C两根电阻丝进行实验，是为了探究导体电阻大小与_____的关系；如果将A、B两电阻丝先后接入电路中M、N两点间时，电流表示数先大后小，由此，初步得到的结论是：材料和横截面积相同时，导体的长度越长，电阻越_____；（4）有同学认为可以将电流表换成小灯泡，然后根据灯泡亮度的变化来判断接入的电阻丝的电阻大小这种方法的不足是_____。
