机油泵传动轴支架说明书
图书分类号：密级：夹具设计(论文) 机油泵传动轴支架机械加工工艺及夹具设计学生姓名李林波学院名称山西大同大学专业名称机械设计制造及其自动化指导教师王老师2013年12月20日摘要本次设计是对机油泵传动轴支架零件的加工工艺规程及一些工序的专用夹具设计。
机油泵传动轴支架零件的主要加工表面是平面及孔。
由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。
所以本设计遵循先面后孔的原则。
并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。
基准选择以机油泵传动轴支架端面作为粗基准，以上表面作为精基准。
关键词机械加工，加工工艺。
目录摘要 (I)Abstract.......................................................................................................... 错误!未定义书签。
1 绪论 (1)2机油泵传动轴支架加工工艺规程设计 (2)2.1机械加工基准介绍 (2)2.2基准的选择 (2)2.3 制定工艺路线 (3)2.4选择加工设备及刀、夹、量具 (4)2.4.1设备的选择 (4)2.4.2刀具量具的选择 (6)2.5加工工序设计 (7)3 夹具设计 (10)3.1定位方案的选定 (11)3.2夹具夹紧装置的确定 (11)3.2.1夹紧力的方向和作用点的确定 (11)3.2.2夹紧力大小的估算 (12)3.3夹紧机构及元件的选择 (13)3.4夹具体上排屑措施的确定 (15)3.5钻模的设计 (15)3.5.1钻套的选定 (15)3.5.2钻模板的设计 (16)4夹具定位方案的分析 (18)4.1工件定位自由度分析 (18)4.2工件定位精度分析 (19)参考文献 (21)致谢 (22)1 绪论对工件进行机械加工时，为了保证加工要求，首先要使工件相对于机床有正确的位置，并使这个位置在加工过程中不因外力的影响而变动。
为此，在进行机械加工前，先要将工件装夹好。
用夹具装夹工件时，工件相对于道具及机床的位置精度由夹具保证，不受工人技术水平的影响，使一批工件的加工极度趋于一致，稳定的保证工件的加工精度。
同时使用夹具装夹工件方便、快捷，工件不需要划线找正，可显著的减少辅助工时，提高劳动生产率；工件在夹具中装夹后提高了工件的刚性，因此可加大切屑用量，提高劳动生产率；可使用多件、多工位装夹工件的夹具，并可采用高效夹紧机构，进一步提高劳动生产率。
在批量生产中使用夹具后，由于劳动生产率的提高、使用技术等级较低的工人以及废品率下降等原因，明显得降低了生产成本。
夹具制造成本分摊在一批工件上。
每个工件增加的成本时极少的，远远小于由于提高劳动生产率而降低的成本。
工件批量愈大，使用夹具所取得的经济效益就愈显著。
2机油泵传动轴支架加工工艺规程设计2.1机械加工基准介绍基准：基准是用来确定生产对象上几何要素的几何关系所依据的那些点、线、面。
基准根据其功用的不同可分别为设计基准和工艺基准。
在工件工序图中，用来确定本工序加工表面位置的基准，加工表面与工序基准之间一般有两次核对位置要求：一是加工表面对工序基准的距离要求，即工序尺寸要求；另一次是加工表面对工序基准的形状位置要求，如平行度，垂直度等。
所以工件定位时，用以确定工件在夹具中位置的表面（或点，线）称为定位基准，定位基准的选择，一般应本着基准重合原则，尽可能选用工序基准作为定位基准，工件在定位时，每个工件的夹具中的位置是不确定的，一般是限制工件的六个自由度，分别是指：沿三坐标轴的移动自由度，和绕三坐标轴转动的自由度。
基面的选择是工艺规程设计的重要工作之一，基面选择正确合理，可以使加工质量的到保证，减轻劳动强度，生产效率得到提高。
否则，会使加工困难，甚至造成加工零件报废。
2.2基准的选择(1)粗基准的选择粗基准选择原则：选择粗基准，主要是选择第一道机械加工工序的定位基准，以便为后续工序提供精基准。
为了方便地加工出精基准，使精基准面获得所需加工精度，选择粗基准，以便于工件的准确定位。
选择粗基准的的出发点是：一要考虑如何合理分配各加工表面的余量；二要考虑怎么样保证不加工表面与加工表面间的尺寸及相互位置要求，一般应按下列原则来选择：1) 若工件必须首先保证某重要表面的加工余量均匀，则应优先选择该表面为粗基准。
2)若工件每个表面都有加工要求，为了保证各表面都有足够的加工余量，应选择加工量最少的表面为粗基准。
3)若工件必须保证某个加工表面与加工表面之间的尺寸或位置要求，则应选择某个加工面为粗基准。
4)选择基准的表面应尽可能平整，没有铸造飞边，浇口，冒口或其他缺陷。
粗基准一般只允许使用一次。
基于上述的要求和考虑到安装装配面的精度要求和便于夹紧等实际情况，粗基准选用前机体内一个较大的非加工面在毛坯图上已经标出。
(2) 精基准的选择精基准选择原则：选择精基准时，应从整个工艺过程来考虑如何保证工件的尺寸精度和位置精度，并要达到使用起来方便可靠。
一般应按下列原则来选择：1)基准重合原则；应选择设计基准作为定位基准。
2)基准统一原则；应尽可能在多数工序中选用一组统一的定位基准来加工其他各表面，采用统一基准原则可以避免基准转换过程所产生的误差，并可使各工序所使用的夹具结构相同或相似，从而简化夹具的设计和制造。
3) 自为基准原则；有些精加工或光整加工工序要求加工余量小而均匀，应选择加工表面本身来作为定位基准。
4) 互为基准原则；对于相互位置精度要求高的表面，可以采用互为基准，反复加工的方法。
5) 可靠，方便原则；应选择定位可靠，装夹方便的表面作为精基准。
本零件是铸造件，要用毛坯面定位先加工出一个精基准。
然后以精基准定位，加工零件。
精基准放在工序最前面加工。
以上表面毛坯面定位。
详见工艺卡片。
2.3 制定工艺路线（1）热处理工序的安排加工工艺安排热处理，因为零件精度要求较高HT200要铸造完成要进行时效处理，防止工件变形。
（2）定位基准的选择粗基准选择下表面，则由非加工面为定位基准，铣精基准。
精基为上表面，则加工时稳定性差一些，加工精度就受到了影响，角向定位也是这样。
因此，拟订工艺路线方案如下：2.4选择加工设备及刀、夹、量具由于生产类型为大批量生产，加工设备易以通用机床为主，配以专用夹具，工件在各机床上的装卸及各机床间的传送均由人工完成。
2.4.1设备的选择1) 摇臂钻床 Z3040X16 主要参数：最大钻孔孔直径40 mm主轴中心线至立柱母线距离最大 1600 mm最小350 mm主轴端面至底座工作面距离最大 1250 mm最小350 mm主轴行程 315 mm主轴锥孔（莫氏）4# No.主轴轴转速范围25-2000 r/min主轴转速级数16主轴进给量范围0.04-3.20 mm/r主轴进给级数16工作台尺寸500×630 mm主轴箱水平移动距离1250 mm主电机功率 3 kw机床重量 3500 kg机床外型尺寸（长×宽×高) 2500×1070×2840 mm 2)立式铣床 X52K 主要参数：单位/X52K工作面积宽*长mm 320*1250承载重量 kg 500T型槽数目个 3T型槽宽度mm 18T型槽间距mm 70X向（工作台纵向）手动/机动mm 700/680Y向（滑座横向）手动/机动mm 255/240Z向（升降台垂向）手动/机动mm 370/350最大回转角度deg ±45转速r/min 30-1500转速级数 Step 18锥孔. ISO7：24 NO.50轴向移动距离mm 85主轴端面至工作台距离最小/最大 mm 45/415主轴中心线至床身垂直导轨面距离mm 350切削进给速度mm/min X，Y：23.5-1180，Z：8-394 快速移动进给速度mm/min X，Y：2300，Z：770进给级数 Step 18主轴电机功率KW 7.5进给电机功率KW 1.5机床外形尺寸（长*宽*高）mm 2272*1770*2094机床净重（约）kg 28004）立式钻床 Z5140 主要参数:工作台尺寸（长X宽）mm 450X500工作台行程mm 300主轴中心线至导轨面距离mm 335主轴端面至工作台面距离mm 0-750主电机功率kw 3.0最大钻孔直径mm 40最大送刀抗力N 16000主轴最大输送扭矩N.m 350主轴孔锥度Morse 4主轴变速级数级12主轴变速范围r/min 31.5-1400主轴行程mm 250主轴箱行程mm 200送刀级数级9送刀范围mm/r 0.056-1.80外形尺寸（长X宽X高）mm 1080X810X2510机床重量kg 20002.4.2刀具量具的选择依据〈〈金属机械加工工艺人员手册〉〉所选量具公布如下：测量范围为：0～100的深度规深度规用于精确测量凹台和沟槽深度。
塞规具有独特的导向圆柱体设计，方便、快、准。
适用于现场测量。
测量范围为10～30的内槽卡钳内槽卡钳适用于测量各种筒形工件、管材内径以及凹槽尺寸。
2.5加工工序设计1. 铣上表面，保证尺寸12及72.3查参考文献[3]表2.3-59，得平面加工余量为0.9mm ，已知A 面总余量为2mm ，故粗加工余量=4-0.9=3.1mm 。
查参考文献[3]表2.4-73，取粗铣的每齿进给量为0.2Z f mm =ｚ，取精度铣的每转进给量ƒ=0.5mm r ，粗铣走刀1次，p a=3.5mm ，精铣走刀1次，p a =1.5mm 。
查参考文献[3]表 3.1-74，取粗铣的主轴转速为150min r ，取精铣的主轴转速为300min r 。
又前面已选定铣刀直径D 为φ40mm ，故相应的切削速度为:Dn 3.1440150===18.84m min10001000v 粗π××Dn 3.1440300===37.68m min 10001000v 精π××校核机床功率(只校核粗加工工序)： 切削功率mP 为:m P =-50.90.74167.910p z e n pm a f a z k ×取z=10个齿，则15060==2.5r s ｎ =168mm e a p a =3.5mm 0.2mm z =ｚｆ =1pm k 代入式中得：167.9=m p ×-510×0.93.5×0.740.2×168×10×2.5×1=6.62kw由文献[3]表3.1-73得机床功率为7.5kw ，取效率为0.85，则7.5×0.85=6.375kw<6.62kw故重新选择主轴转速为118min r ，则：Dn 3.1440118===14.8m min10001000v 粗π×× 带入m p 公式得：=167.9m p ×-510×0.93.5×0.740.2×168×10×11860×1≈5.2kw<6.375kw 故机床功率足够。
传动轴说明书
机械制造工业是国民经济最重要的部门之一，是一个国家或地区经济发展的支柱产业，其发展水平标志着该国家或地区的经济实力，科技水平，生活水准，和国防实力，机械制造业是国家经济的装备部，是为国民经济提供装备和为人民生活提供耐用消费的行业，不论是传统产业，还是新兴产业，都离不开各种各样的机械设备，机械制造业的生产能力和发展水平标志着一个国家和地区国民经济现在的文化程度，机械制造工艺的内容极其广泛，它不但包括零件的制造，机械的加工，还有热处和产品的装配等，而机械制造的工业的发展和进步，又在很大程度上取决机械制造技术水平和发展，在科学技术高度发展的今天，现代工业对机械制造技术提出了越来越高的要求，推动机械制造技术向前不断发展，而且科学技术的发展也为机械制造技术的发展提供了机遇和发展，由于社会在不断向前发展，一些先进的技术不断进入到机械行业的领域中。
我们不但要有先进的设备，还要有先进的工艺参数，还要有优质的人才，否则一切都是白费，机械加工工艺设计在零件的加工制造过程中有着重要的作用，工艺性的好坏，直接影响着零件的加工质量及生产成本，在设计中为了适应小批批量的生产情况，以提高产品的生产效率，在设计中所采用的零件尽量采用标准件，以降低产品的生产费用，本说明书是关于传动轴的一个简单设计工艺过程，一方面它使我们懂得了传动轴的作用以及一些加工的基本要领，还让我们明白了精度要求对于一个机械加工行业说是多么重要，另一方面，它使我们在机械加工，机械制造行业不断的积累经验和知识，能够让我们早日研制新的产品，实现我们经济的腾飞引言 (1)摘要 (3)关键词 (3)一、零件的作用 (3)二、零件图分析 (3)三、选择毛坯 (4)四、锻造的方法及选择 (4)五、毛坯确定 (5)六、工艺分析 (5)七、加工余量 (5)八、零件热处理 (6)九、加工工艺路线 (6)十、基准选择原则 (6)十一、定位基准选择 (7)十二、工艺设备 (7)十三、机床选择 (8)总结 (9)附录零件图 (10)毛坯图 (11)机械加工工艺过程卡 (12)机械加工工序卡1 (13)机械加工工序卡2 (14)机械加工工序卡3 (15)机械加工工序卡4 (16)机械加工工序卡5 (17)机械加工工序卡6 (18)参考文献 (19)传动轴加工工艺设计摘要: 本次设计通过传动轴零件图的分析，确定了该零件的毛坯材料及尺寸规格。
机油泵传动轴支架工序卡.
229
15.3
0.25
54
1
1
1
扩孔：φ31.7mm
φ31.7mm专用扩孔钻
68
7.9
0.57
54
1
1
1
铰孔： mm
铰孔钻
68
8.26
0.72
54
11Leabharlann 1锪孔1.5×45°
90°锪钻
68
8.26
0.72
1.5
1
1
1
机械加工工序卡片
机械加工工序卡片
产品型号
零(部)件图号
54.05.416
产品名称
背吃刀量
/mm
进给次数
工步工时
机动
辅助
6
铣C面
专用夹具
38
26.5
1.6
2
1
1
1
φ225端面铣刀
机械加工工序卡片
机械加工工序卡片
产品型号
零(部)件图号
54.05.416
产品名称
机油泵
零(部)件名称
机油泵传动轴支架
共12页
第7页
车间
工序号
工序名称
材料牌号
7
铣
HT15-33
毛坯种类
毛坯外形尺寸
每毛坯可制件数
产品名称
机油泵
零(部)件名称
机油泵传动轴支架
共12页
第2页
车间
工序号
工序名称
材料牌号
2
铣
HT15-33
毛坯种类
毛坯外形尺寸
每毛坯可制件数
每台件数
铸件
250*98.83*59
1
传动轴说明书
一、前言及传动轴系统介绍亲爱的用户，感谢您使用我厂生产的传动轴系列产品。
为了您更好地使用我们的产品，保证传动轴安全可靠地工作，请在使用前仔细阅读本说明书。
汽车传动轴系统一般由中间传动轴及支承总成、后传动轴总成组成、传动轴带滑动叉总成组成，用来把来自发动机、变速箱的输出扭矩和旋转运动传递到驱动桥，驱动车轮转动，并能适应因路面不平，车轮上下跳动引起的传递距离和角度的变化，整车传动系统如下所示：中间传动轴的前端与变速箱的输出法兰盘相连接，中间支承悬挂在车架的横梁下面（由U形托架固定），中间支承轴承安装在轴承座内、中间支承轴承可以轴向微量滑动，以此来补偿轴向位置安装误差和允许汽车在运行时轴承前后微量窜动，减少轴承的轴向受力。
轴承座装在蜂窝形橡胶环内，橡胶垫环内，橡胶垫环能够吸收传动轴的部分振动，降低噪音，并能适应传动轴安装角的误差，减少轴承上的附加载荷。
二、传动轴结构形式、特性及主要技术参数1、结构形式传动轴轴身通常是一壁厚均匀的轴管，在它的两端分别焊有万向节叉和带花键（滑动套）的轴头，滑动套在中间传动轴结构中，轴头的一端通过花键连接突缘盘；在后传动轴结构中，滑动套与轴叉相互配合，轴叉可沿滑动套轴向滑动，使滑动套作轴向滑动，传动轴可以伸缩，以适应汽车运行中后桥和车架的相对位置变化，传动轴两端用十字轴万向节分别与输入轴和输出轴连接。
2、特性传动轴总成出厂时必须100﹪进行动平衡校验，并在合适的部位焊接平衡片，以满足传动轴总成的动平衡要求。
经验收合格的传动轴在出厂前为保证动平衡后传动轴的原始装配位置，在后传动轴的轴管与花键滑动叉外表面上喷涂两个相对应的白色油漆箭头。
所有经过拆卸的传动轴在重新装复时，必须保证装配箭头在一条直线上。
后传动轴总成在整车上布置安装时，要保证滑动花键密封护套开口向下布置，防止传动轴在使用中雨水泥沙进入配合花键处，影响传动轴的使用寿命。
传动轴在整车上设计布置时，保证传动轴万向节工作夹角β与传动轴转速n的乘积nβ小于18000。
传动轴使用说明书
HQC一般性使用说明HQC传动轴总成的一般性使用说明：1.车辆使用规范及说明；为了保证车辆的正常工作和交通安全，必须定期、及时的按河北恒传汽车传动轴有限公司规定的内容对传动轴进行保养。
此外必须注意：（1）严禁用高速挡起步。
（2）严禁猛抬离合器起步。
（3）严禁超过规定的最大允许扭矩。
（4）严禁超载、超速行驶。
（5）应经常为万向节加注润滑脂并检查传动轴工作情况。
（6）在保养中经常检查传动轴吊架紧固情况，支承橡胶是否损坏，传动轴各连接部位是否松旷，应经常检查传动轴是否变形。
（7）为了保证传动轴的平衡，应经常注意平衡焊片是否脱焊。
应经常为万向节十字轴轴承加注润滑脂，夏季应注人3号锂基脂，冬季注入2号锂基脂。
2.必须遵守规定：（1）驾驶员在每日行车前必须对车辆进行安全性检查；（2）不允许对传动轴系统进行改装；（3）驾驶员应遵守车辆扭矩的规定，并按期进行规定车辆检查和保养；（4）修理时必须使用原厂配件。
3.维修提示：（1）只有当传动轴的全部零配件均为真正河北恒传汽车传动轴有限公司的产品，并按本厂规定的要求进行使用和保养时，本厂才承担担保的义务。
（2）所进行的维修工作请通知河北恒传汽车传动轴有限公司。
4.服务及零配件：河北恒传汽车传动轴有限公司向您提供有关HQC传动轴的技术咨询及提供真正的HQC零配件，修理时一定要使用真正的HQC零配件。
由于河北恒传汽车传动轴有限公司不断对产品进行改进，因此本厂保留对说明书更改技术细节的权利。
二、传动轴的保养规范保养项目保养周期执行两项中先到达者按里程> 初次行驶每30000 每90000 每150000每2000公里公里公里公里按时间> 第一个月后每3个月每6个月每一年机械检查及润滑初次行驶50公里或150公里后，按规定的拧紧力矩再次拧紧传动轴连接螺栓螺母（每次维修保养后也相同）检查所有螺栓螺母是否拧紧到规定力矩检查过桥支承轴承，滑动花键副、万向节的润滑脂是否充足。
机油泵传动轴支架课程设计说明书
机油泵传动轴支架课程设计说明书一、设计背景及意义机油泵是内燃机润滑系统中的核心成分之一，主要负责将润滑油从油底壳中吸出，并将其压力送到发动机润滑油路中，以达到润滑和降温的目的。
因此，机油泵的工作稳定性和可靠性对于发动机的正常运转至关重要。
而机油泵传动轴支架作为机油泵的重要组成部分之一，对于机油泵的工作效率、性能和寿命都有着重要的影响。
本设计旨在通过对机油泵传动轴支架进行分析和设计，优化机油泵传动轴的传动效率和可靠性，提高机油泵的工作效率和工作寿命，降低机油泵的维修成本和故障率，从而提高发动机的可靠性和使用寿命。
二、设计要求和技术指标1. 传动效率：传动效率应达到90%以上。
2. 表面硬度：表面硬度应达到55-60HRC。
3. 安装尺寸：符合机油泵传动轴的安装要求和标准尺寸。
4. 低噪音：设计要求低噪音，满足国家相关标准。
5. 耐磨性：具备良好的耐磨性能，能够在长期使用过程中保持长久稳定。
6. 寿命要求：设计要求机油泵传动轴支架的实用寿命不少于6年。
三、设计方案1. 设计思路通过分析机油泵传动轴支架的工作原理和工作条件，结合国内外先进的设计理念和技术手段，设计出机油泵传动轴支架的结构和参数，并使用ANSYS等软件对其进行优化设计和仿真验证，以满足机油泵传动轴支架的工作要求和设计指标。
2. 设计内容(1) 机油泵传动轴支架的主要结构和参数设计。
(2) 机油泵传动轴支架材料的选用及热处理工艺。
(3) 机油泵传动轴支架与机油泵传动轴的配合设计。
(4) 机油泵传动轴支架的装配方式和检测标准。
(5) 机油泵传动轴支架的运动学和动力学仿真分析。
3. 设计流程(1) 确定工作条件和要求。
(2) 进行机油泵传动轴支架结构设计。
(3) 确定机油泵传动轴支架的材料及热处理工艺。
(4) 进行机油泵传动轴支架与机油泵传动轴的配合设计。
(5) 进行机油泵传动轴支架的装配方式和检测标准设计。
(6) 利用ANSYS等软件进行运动学和动力学仿真分析优化设计。

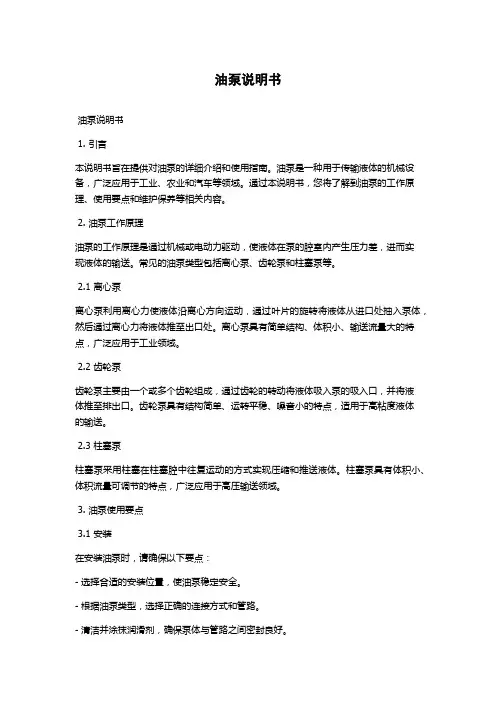

油泵说明书
