油气集输复习材料
《油气集输》综合复习资料一、填空题1、国家对商品原油的质量要求是：_____、_____和_____。
2、油井回压是集输系统的_______压力，自喷井回压应为油井油压的_0.4~0.5_倍，否则集输系统工况的变化将影响_______的稳定。
3、多元体系的相特性不同于一元体系，其饱和蒸汽压的大小和_______与_______有关，通常把泡点压力称为该多元混合物的_______。
4、油气分离的基本方式基本上可分为_____、_____和_____三种。
5、油气分离器按外形一般分为_____和_____。
6、油气分离中起_______和_______分离作用的部件称除雾器，除雾器应能除去气体中携带的粒径为_______微米的油雾。
7、按管路内流动介质的相数，集输管路可分为_____、_____和_____。
8、流型模型把两相流流型划分为：_____、_____和_____。
9、形成稳定乳状液必须具备的条件：_____、_____和_____。
10、电脱水只适宜于_____型乳状液，且进入电脱水器中的乳状液含水率要求不超过30％，否则易产生_____现象。
11、原油稳定的方法基本上可分为：_____和_____两类。
12．集输系统由那些工艺环节组成： _____ 、 _____ 、 _____ 、 _____ 、 _____ 。
13．理想体系中平衡常数Ki= _____ ,它是 _____ 和 _____ 的函数。
14．某油田采用三级分离，一级分离压力为0．9Mpa（绝对），末级分离压力为0．1MPa(绝对)，各级间压力比R为 _____ 。
15．气液两相流的处理方法有 _____、 _____ 和 _____ 三种模型。
16．弗莱尼根关系式在计算倾斜气液两相管流的压降时认为：由爬坡引起的高程附加压力损失与 _____ 成正比。
17．原油和水构成得乳状液主要有两种类型： _____ 乳状液和 _____ 乳状液。
此外，还有多重乳状液等。
18．试列出原油脱水的任意三种方法： _____、 _____、 _____ 。
19．沉降罐中的油水分离主要依靠 _____和 _____作用。
20．水滴在电场中的聚结方式主要有 _____ 、 _____ _和 _____ 。
21．油气分离器按实现分离主要利用的能量分为_____、_____和_____。
22．原油――天然气体系中相平衡常数与_____、_____、_____有关。
23．通常，乳化水靠加_____或_____方法或二者得联合作用使油水分离。
24．试列出原油脱水的五种方法：_____、_____、_____、_____和_____。
25．埃尔乌斯划分的气液混输管路的流型有 _____ 、 _____ 、 _____ 、 _____ 、_____ 、 _____ 、 _____ 和 _____ 。
二、判断题1．若把高压高产自喷井与低压低产自喷井用一根集油管串接起来，对高压高产自喷井的产量影响较大。
（）2．油气水三相分离器的气－油界面是由分离器的气体出口压力调节阀控制的。
（）3．立式分离器中分流器的作用是使油水混合物在容器的整个横截面上流速均匀。
（）4．某气液两相流流动密度和真实密度只有当气液相间不存在滑脱时才相等。
（）5．双电场脱水是在电脱水器含水量较低的中下部建立直流电场，在含水量较高的中上部建立交流电场。
（）6．交流电场脱水得到的净化油含水率没有直流电脱水高。
（）7．重力沉降脱水时，沉降罐中的操作温度越低越好。
（）8．测定蒸汽压时，雷特蒸汽压测定器的空气室中的气体包括油气、空气和水蒸气。
（）9．雷特蒸汽压测定器上下两部分的容积比为1：4。
（）10．分馏稳定塔在其下部精馏，在其上部提馏。
（）11．根据井口到集中处理站间站场的级数区分的布站方式有一级布站、一级半布站、二级布站、三级布站。
（）12．多元体系的相特性与一元体系的相特性一样，其饱和蒸汽压的大小只和温度有关。
（）13．气相速度与均质速度之差为漂移速度。
（）14．油气混合物在上倾管路中经常出现分层流，在下倾管路中经常出现段塞流。
（）15．油田生产中，通常选择的分离方式是连续分离。
（）16．破乳是原油脱水中的关键环节，目前破乳只能依靠化学方法实现。
（）17．重力沉降脱水时，在沉降罐中的停留时间越短越好。
（）18．双电场脱水是在电脱水器含水量较低的中下部建立直流电场，在含水量较高的中上部建立交流电场。
（）19．原油稳定过程中应控制C6的拔出量不超过稳定前原油中C6总含量的5%。
（）20．原油稳定只要求控制原油蒸汽压，对塔顶产品的要求并不十分严格。
（）21．若把高产自喷井与低产自喷井用一根集油管串接起来，对高产自喷井的产量影响较大。
（）22．油气水三相分离器的气－油界面是由分离器的气体出口压力调节阀控制的。
（）23．弗莱尼根关系式在计算倾斜气液两相管流的压降时认为：由爬坡引起的高程附加压力损失与起终点的高度差成正比。
（）24．在一定介质和温度、压力条件下，气液混输管路中的质量含气率和体积含气率是一一对应的关系。
（）25．油重力沉降脱水时，在沉降罐中的停留时间越短越好。
（）26、破乳是原油脱水中的关键环节，目前破乳只能依靠化学方法实现。
（）27、在双电场脱水工艺中，为了充分发挥直流电脱的优点，电脱水器中交直流电场交替布置。
（）28、电场强度施加过大是电脱水产生电分散现象的主要原因。
（）29、卧式分离器的气液界面应控制在分离器的直径一半处。
（）30、多级分离稳定可以使原油得到完全的稳定。
（）三、选择题1．油田生产中，通常选择的分离方式是（）A．一次分离 B．二级分离 C．多级分离 D．连续分离2．下列多相管流压降计算方法属于均相流模型的是（）A．杜克勒Ⅰ压降计算法B．杜克勒Ⅱ压降计算法C．洛克哈特－马蒂尼里压降计算法3．水滴在原油中的沉降速度与原油粘度（）A．无关 B．成反比 C．成正比 D．的平方成正比4．电脱水时直流电场以（）为主。
A．偶极聚结 B．振荡聚结 C．偶极聚结和振荡聚结 D．电泳聚结5．对于轻组分含量高的原油宜采用（）的原油稳定工艺。
A．加热闪蒸分离法 B．负压闪蒸分离法C．大罐抽气法 D．多级分离法6．国家对商品天然气的露点要求是（）A．在最高输送压力下，天然气露点低于最低环境温度5℃B．在最高输送压力下，天然气露点低于最低环境温度10℃C．在最高输送压力下，天然气露点低于最低环境温度3℃D．在最高输送压力下，天然气露点低于最低环境温度6℃7．测定蒸汽压时，雷特蒸汽压测定器的空气室中的气体包括（）A．油气 B．油气和水蒸气 C．油气和空气 D．油气、空气和水蒸气8．油田生产中，通常选择的分离方式是（）A．一次分离 B．二级分离 C．多级分离 D．连续分离9．下列多相管流压降计算方法属于均相流模型的是（）A．杜克勒Ⅰ压降计算法B．杜克勒Ⅱ压降计算法C．洛克哈特－马蒂尼里压降计算法10．气相和液相的折算速度与气液相的实际速度之间的关系是（）A．大于 B．等于 C．小于 D．大于或等于11．水滴在原油中的沉降速度与原油粘度（）A．无关 B．成反比 C．成正比 D．的平方成正比12．除雾器能除去气体中携带的（）的油滴。
A．小于10µm B．大于100µm C．10～100µm13．关于电脱水的原理，说法不正确的是（）A．电脱水法只适于油包水型乳状液B．电脱水法只适于水包油型乳状液C．电脱水法不适于含水率较高的油包水型乳状液D．电脱水法既适用于油包水型乳状液又适用于水包油型乳状液14．中华人民共和国国家标准GB50350－2005对自喷井、气举井的回压的规定为（）A．最低油管压力的0．3～0．4倍，但不宜低于0．2MPa(表压)B．最低油管压力的0．4～0．5倍，但不宜低于0．4MPa(表压)C．最低油管压力的0．5～0．6倍，但不宜低于0．4MPa(表压)D．最低油管压力的0．3～0．5倍，但不宜低于0．2MPa(表压)15．下列哪种情况选择卧式分离器更合适（）A．海洋采油平台 B．气油比较大的流体 C．含固体杂质较多的油气混和物16．弗莱尼根关系式在计算倾斜气液两相管流的压降时认为：由爬坡引起的高程附加压力损失与成正比。
A．管路爬坡的倾角 B．起终点高差 C．线路爬坡高度总和17．原油起泡和不易消泡是分离器效果差的原因，对其具有减缓作用的方法是（）A．延长停留时间 B．降低分离温度 C．加入发泡剂 D．降低分离压力18．电脱水器有直流和交流两种电场，它们的脱水原理主要是：（）A．直流电场，偶极聚结；交流电场、震荡聚结；B．直流电场，偶极聚结、电泳聚结；交流电场、震荡聚结；C．直流电场，偶极聚结；交流电场，偶极聚结、电泳聚结；D．直流电场，偶极聚结、电泳聚结；交流电场，偶极聚结、震荡聚结。
四、简答题1．甲烷的临界温度为190．7K，在地面分离条件下，它能否存在于原油中？并解释原因。
2．多级分离较一次分离有哪些优点？3．简述原油在分离器中要有足够的分离时间的原因。
4．简述卧式油气分离器的结构组成，并简单说明其工作原理。
5．简述流动密度与真实密度的区别和适用场合。
6．简述混输管路的特点。
7．油田上三脱、三回收的内容是什么？8．影响原油乳状液稳定的主要因素有哪些？9．何为振荡聚结？10．国家对商品原油的质量是如何要求的?11．相比一次分离来讲，多级分离有哪些优点？12．何谓深度稳定？对其有何要求？13．段塞流的可以分为哪几类？其中强烈段塞流可分为哪几个过程？14．分离方式有哪几种，油田一般采用的是哪种？15．温度升高乳状液稳定性降低，为什么？16．说明卧式分离器内油滴沉降的必要条件，并写出数学表达式。
五、计算题1、一条长度10km，内径100mm的油气混输管线，原油流量200t/d、平均气油比100。
沿途经过5个高点相同的小丘，管线的倾角均为30°，管线走向示意如下。
并假设在管路平均温度和平均压力下原油的密度为880Kg/m3；天然气的密度为5．8Kg/m3，上坡段持液率为0．7；下坡段持液率为0．3，试计算石油沿线的上坡损失能量和下坡回收能量，并分析产生这种现象的原因。
2、已知：某卧式分离器圆筒长度10米，原油处理量为471m3/h，要求原油在分离器内的停留时间为3分钟，气液界面控制在0．5D（D为分离器直径）的高度处，载荷波动系数取为1．5，假设出油口在分离器底部，试估算该分离器的直径。
油气集输 复习提纲
（1）油气集输：把分散的原料集中，处理使之成为油田产品的过程。
（2）蒸气压：气体与液体达到动态平衡时气体的压力。
（3）集输流程：是反映自井口产出的原油经过集输、分离、计量、脱水、稳定及其他处理，直至生产出合格的油、气产品的全部工艺过程。
（4）平衡分离：组成一定的油气混合物在某一压力和温度下，只要油气充分接触，接触时间很长，就会形成一定比例和组成的液相和汽相，这种现象称为平衡分离。
（5）机械分离：把平衡分离所得的原油和天然气分开并用不同的管线分别输送，称为机械分离。
（6）分离方式：一次分离；多级分离；连续分离。
（7）一次分离：是只油气混合物的汽液两相一直在保持接触的条件下逐渐降低压力，最后流入常压储罐，在罐中一下子把气液分开。
（8）连续分离：是指随着油气混合物在管路中压力的降低，不断地将逸出的平衡气排除，直至压力降为常压，平衡气亦最终排除干净，剩下的液相进入储罐。
（9）多级分离：是指油气两相保持接触的条件下，压力降到某一数值时，把降压过程中折出的气体排除，脱出气体的原有继续沿管路流动，降压到另一较低压力时，把该段降压过程中从原油中析出的气体再排除，如此反复。
直至系统的压力降为常压，产品进入储罐为止。
（10）乳状液：两种（或两种以上）不互溶（或微量互溶）的液体，其中一种以极小的液滴分散于另一种液体中所形成的分散物系。
（11）分散度：分散相在连续相中的分散程度。
（12）转相点：油井产液，由油包水乳状液转化为水包油乳状液所对应的含水率。
（13）电滞效应：乳状液内相颗粒表面都带电，因带电而引起的额外粘度。
（14）脱水的三种聚结方式：a.电泳聚结：电泳过程中水滴的碰撞，合并（直流）b.偶极聚结：电的吸引使水滴相互碰撞，合并成大水滴，从原油中沉降分离出来。
c.振荡聚结：每秒改变50次。
离子的往复运动使水滴界面膜不断地受到冲击，使其机械强度降低，甚至破裂，水滴聚结沉降。
（15）电分散：当电场强度过高时，椭球形水滴两端受电场拉力过大，以致将一个小水滴断成两个更小的水滴。
油气集输复习总结
液区必要条件。
2020/7/2
7
➢ 常用捕雾器原理:碰撞和聚结原理。
➢ 捕雾器可分为：折板式、丝网式、填料式和离 心式等多种。折板带出分离器的必要条件。
➢ 原油发泡对油气分离器的危害。
收液烃含量等进行分类。
2020/7/2
3
➢ 热值、燃烧极限。 ➢ 一元、二元及多元烃系的相特征和p-t、p-v图。 ➢ 相平衡关系，拉乌尔定律，道尔顿分压定律。 ➢ 平衡常数概念意义。 ➢ t-x-y及x-y相图。 ➢ 蒸馏的三种方式：闪蒸，简单蒸馏和精馏。方
式及概念。
2020/7/2
4
第三章 矿场集输管路
➢ 矿场集输管路概念及分类。 ➢ 气液两相管流的参数和术语包括：流量、流速、
气液相对流速参数、气液含率、质量含汽率表 示的各种流速、两相混合物密度、压降梯度折 算系数。 ➢ 测定流型的方法，水平管流型划分、垂直管流 型的分类。 ➢ 多相流计算的特点：流型变化多、存在相间能 量消耗、存在相间传质、流动不稳定、非牛顿 流体和水合物。
2020/7/2
13
第八章 气体脱水
➢ 气体脱水危害。 ➢ 确定气体饱和含水量的方法：图解法、实验法
和状态方程法。 ➢ 防止生成水合物的方法。 ➢ 脱水常用方法。 ➢ 用于天然气脱水的吸附剂主要有：硅胶、活性
氧化剂和分子筛。
2020/7/2
14
第九章 气体加工
➢ 凝液回收目的。 ➢ 凝液回收的概念和方法。
加热、机械、电脱水等。 ➢ 在破乳过程中破乳剂应起的作用。 ➢ 破乳剂类型。
2020/7/2
10
➢ 破乳剂脱水优缺点。 ➢ 重力沉降优缺点。 ➢ 加热脱水原理。 ➢ 离心脱水公式推导。 ➢ 水滴在电场中聚结方式：电泳聚结、偶级聚结、
油气集输-复习-幻灯片
气液相相对流速参数
–一般情况下，混输管道中的气相流速和液相 流速是不相等的，因此把气相流速与液相流 速的差值称为滑差（也称滑脱速度），把气 相流速与液相流速的比值称滑动比，即： –滑差：
w wg wl
wg wl
–滑动比： s
气液混输管路的特点
1．气泡流
在泡状流动中， 气相是以分离的气泡散 布在连续的液相内。气 泡趋向于沿管道的上半 部流动。气泡以与液体 相等或略低于液体的速 度沿管线运动，一般没 有明显的压力波动。这 种流型多发生在被输送 物的含气率较低时。
油气集输的主要工作内容包括： 油井计量 集油 集气 油气水分离 原油处理(脱水) 原油稳定 原油储存 天然气净化 天然气凝液回收 凝液储存 采出水处理
(三)选择流程的依据和原则 1．选择依据 (1)集输流程的选择应以确定的油气储量、油藏工程和 采油工程方案为基础。 (2)油气物性。 (3)油田的布井方式、驱油方式和采油方式以及开发过 程中预期的井网调整及驱油方式和采油工艺的变化等 。 (4)油田所处的地理位置、气象、水文、工程地质、地 震烈度等自然条件以及油田所在地的工农业发展情况 、交通运输、电力通讯、居民点和配套设施分布等社 会条件。 (5)已开发类似油田的成功经验和失败教训。
（1）要使气井和地面设备更经济；（2）用户需求量和长 期稳定供气；（3）有无后备储量接替（4）国家的能源政策； （5）天然气的价格。
3 气田开发经验和开发方案设计 4、布井步骤
采用“分层布井、层层迭加、综合调整”的方法，具体 步骤如下： 1）根据各个主要小层的渗透率、气体地下粘度，确定该 层的平均井距，采取均匀布井方式。 2）根据各小层的含气砂体平面分布和气层物性情况，以 确定的平均井距为依据，适当加以调整，使每个气砂体至 少有一口生产井。 3）各层井位迭加起来，然后加以调整。 4）按调整后的几个布井方案，再对各非重要层进行补充 布井。 5）计算各布井方案的储量损失，选取储量损失量最小的 方案。 6）根据所选方案进行数值模拟方案的对比和优选。
油气集输储运_复习资料
★闪点：是指在规定条件下，加热油品所逸出的蒸气与空气组成的混合物与火焰接触发生瞬间闪火时的最低温度★大呼吸损耗：当向油罐注入油料时，由于罐内液体体积增加，罐内气体压力增加，当压力极限增至呼吸阀极限时，呼吸阀自动排气；当压力降至呼吸阀负值极限吸入空气，这种由于输转油料致使油罐排除油蒸汽，吸入空气的损失。
★小呼吸损耗：储油罐白天受热，罐内温度升高，油料蒸发速度快，油蒸压力也随之增加，当气体压力增加到呼吸阀极限时，放出气体；夜间温度下降，油和气体收缩，罐内吸入空气，这种排出空气、吸入空气的过程。
Ø天然气的露点：是指在一定的压力条件下，天然气中开始出现第一滴水珠时的温度。
Ø爆炸上限：某种油蒸汽在空气中能发生爆炸的最高浓度。
Ø爆炸下限：某种油蒸汽在空气中能发生爆炸的最低浓度。
Ø原油稳定：使净化原油中的溶解天然气组分汽化，与原油分离，较彻底地脱除原油中蒸气压高的溶解天然气组分，降低储存温度下原油蒸气压的过程Ø密闭集输流程：石油及天然气等混合物从油井中出来，经过收集、中转、分离、脱水、原油稳定，暂时贮存，一直到外输计量的各个过程都是与大气隔绝的集输流程Ø油气集输工艺流程：在油田将各个油井生产出来的原油、天然气等混合物，进行收集、转输、分离、计量、净化、稳定及其它处理，直至生产合格的油、气产品的全部工艺过程★油品的三个重要参数：闪点，自燃点，燃点。
对于同一油品来说，其自燃点最高，燃点次之，闪点最低。
对于不同油品来说，闪点愈高的，其燃点也愈高，但自燃点反而愈低。
★集油站组成：接转站、转油站、脱水转油站和联合站★立式圆筒形钢罐目前国内应用最多的有拱顶罐、浮顶罐和内浮顶罐★在储罐附件配置上，内浮顶罐不同于轻质油拱顶罐的是：用通气管代替呼吸阀，用量油管代替量油孔。
☆油气集输工艺流程：根据油井集油时加热保温方式可分为单管流程、双管流程和三管流程。
☆油品储存方式：地上储油；半地下储油和地下储油；水封石洞储油；水下储油☆原有脱水方法：重力沉降；热化学脱水；电化学脱水；★输油站场主要危险因素：输油站场的火灾危险性；电气伤害危险性；雷电危害；静电危害；机械危害；管线腐蚀和管线破裂；毒物危害；噪音危害；★油品危险特性：挥发性；扩散性；易燃性；易爆性；易积聚静电荷性；热膨胀性；沸溢性；毒性；★油库火灾的特点：（1）突发性（2）高辐射性（3）燃烧、爆炸交替进行（4）沸溢燃烧★油库的分区主要建（构）筑物布置的规定可分为储油区、装卸区、辅助生产区、行政管理区等四个区域、其中装卸区又可细分为铁路装卸区、水运装卸区和公路装卸区。

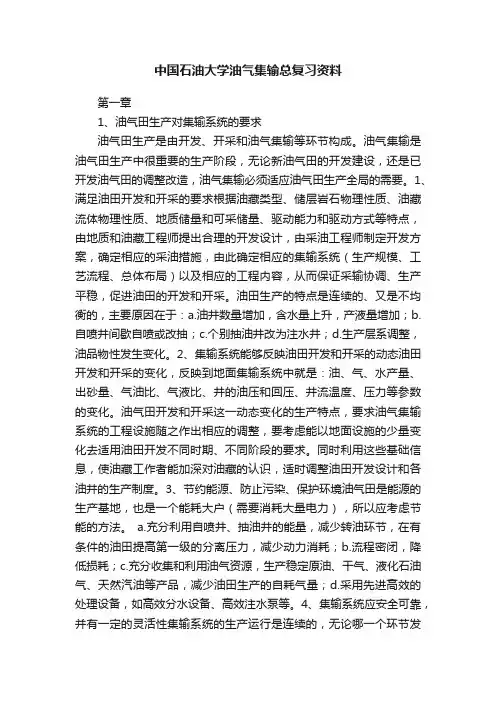

中国石油大学油气集输总复习资料
中国石油大学油气集输总复习资料第一章1、油气田生产对集输系统的要求油气田生产是由开发、开采和油气集输等环节构成。
油气集输是油气田生产中很重要的生产阶段，无论新油气田的开发建设，还是已开发油气田的调整改造，油气集输必须适应油气田生产全局的需要。
1、满足油田开发和开采的要求根据油藏类型、储层岩石物理性质、油藏流体物理性质、地质储量和可采储量、驱动能力和驱动方式等特点，由地质和油藏工程师提出合理的开发设计，由采油工程师制定开发方案，确定相应的采油措施，由此确定相应的集输系统（生产规模、工艺流程、总体布局）以及相应的工程内容，从而保证采输协调、生产平稳，促进油田的开发和开采。
油田生产的特点是连续的、又是不均衡的，主要原因在于：a.油井数量增加，含水量上升，产液量增加；b.自喷井间歇自喷或改抽；c.个别抽油井改为注水井；d.生产层系调整，油品物性发生变化。
2、集输系统能够反映油田开发和开采的动态油田开发和开采的变化，反映到地面集输系统中就是：油、气、水产量、出砂量、气油比、气液比、井的油压和回压、井流温度、压力等参数的变化。
油气田开发和开采这一动态变化的生产特点，要求油气集输系统的工程设施随之作出相应的调整，要考虑能以地面设施的少量变化去适用油田开发不同时期、不同阶段的要求。
同时利用这些基础信息，使油藏工作者能加深对油藏的认识，适时调整油田开发设计和各油井的生产制度。
3、节约能源、防止污染、保护环境油气田是能源的生产基地，也是一个能耗大户（需要消耗大量电力），所以应考虑节能的方法。
a.充分利用自喷井、抽油井的能量，减少转油环节，在有条件的油田提高第一级的分离压力，减少动力消耗；b.流程密闭，降低损耗；c.充分收集和利用油气资源，生产稳定原油、干气、液化石油气、天然汽油等产品，减少油田生产的自耗气量；d.采用先进高效的处理设备，如高效分水设备、高效注水泵等。
4、集输系统应安全可靠，并有一定的灵活性集输系统的生产运行是连续的，无论哪一个环节发生故障都会或多或少地对全局生产产生影响；另外，油田地域大，点多、面广、线长，抢修困难，要求集输系统简单、可靠、安全。
油气集输复习大全
第一章：概述1.油气集输的主要工作任务包括哪些？（1）气液分离（2）原油脱水（3）原油稳定（4）天然气净化（5）轻烃回收（6）污水处理（7）油气水矿场输送2.集输产品有什么？（1）原油（2）天然气（NG）（3）液化石油气（LPG）（4）稳定轻烃3.根据降粘方式不同，油气集输流程分为哪几种？（1）加热集输流程（2）伴热集输流程（3）掺和集输流程（4）不加热集输流程4.集气流程有哪些？（1）枝状集气管网（2）环状集气管网（3）放射状集气管网5.原油的主要元素组成？C，H，O，N，S。
6.干气（贫气）：甲烷含量高于90％，天然汽油含量低于10ml/m³的天然气。
7.湿气（富气）：甲烷含量低于90％，天然汽油含量高于10ml/m³的天然气。
第二章油气分离8.按照分离机理不同，油气分离的方法有哪些？（1）重力分离（2）碰撞分离（3）离心分离9.分别解释相平衡，泡点，露点，蒸汽压？（1）相平衡：在一定的条件下，当一个多相系统中各相的性质和数量均不随时间变化时，称此系统处于相平衡。
此时从宏观上看，没有物质由一相向另一相的净迁移，但从微观上看，不同相间分子转移并未停止，只是两个方向的迁移速率相同而已。
（2）泡点：液体混合物处于某压力下开始沸腾的温度，称为在这压力下的泡点。
（3）露点：在压力一定的情况下，开始从气相中分离出第一批液滴的温度。
（4）蒸汽压：一定外界条件下，液体中的液态分子会蒸发为气态分子，同时气态分子也会撞击液面回归液态。
这是单组分系统发生的两相变化，一定时间后，即可达到平衡。
平衡时，气态分子含量达到最大值，这些气态分子撞击液体所能产生的压强，简称蒸汽压。
10.压力对液相量的影响规律？11.温度对液相量的影响规律？12.油气分离效果的衡量标准?（1）储罐中原油的收率（2）储罐中原油的密度（3）储罐中原油的组成是否合理（4）天然气的组成是否合理（5）天然气的输送压力13.油气分离的方式？（1）一次分离（2）连续分离（3）多级分离14.多级分离与一次分离有哪些优势？（1）多级分离所得的储罐原油收率高（2）多级分离所得的原油密度小（3）原油组成合理，蒸汽压低，蒸发损耗少，效果好（4）多级分离所得天然气数量少，重组分在气体中的比例少（5）多级分离能充分利用地层能量、减少输气成本，并且降低气体的净化费用15.分离效果的影响因素？（1）石油组成（2）分离级数（3）分离压力（4）分离温度16.油气分离设备的分类?（1）卧式分离器（2）立式分离器（3）球形分离器17.油气分离设备的基本结构？（1）入口分流器（2）分离部分（3）除雾部分（4）液面控制机构（5）压力控制机构18.油气分离设备各结构的原理及作用？入口分流器：减小流体动量，有效地进行气液初步分离；尽量使分出的气液在各自的流道内分布均匀；防止分出液体的破碎和液体的再携带。
油气集输复习材料 (2)
《油气集输》综合复习资料一、填空题1、国家对商品原油的质量要求是：_____、_____和_____。
2、油井回压是集输系统的_______压力，自喷井回压应为油井油压的_0.4~0.5_倍，否则集输系统工况的变化将影响_______的稳定。
3、多元体系的相特性不同于一元体系，其饱和蒸汽压的大小和_______与_______有关，通常把泡点压力称为该多元混合物的_______。
4、油气分离的基本方式基本上可分为_____、_____和_____三种。
5、油气分离器按外形一般分为_____和_____。
6、油气分离中起_______和_______分离作用的部件称除雾器，除雾器应能除去气体中携带的粒径为_______微米的油雾。
7、按管路内流动介质的相数，集输管路可分为_____、_____和_____。
8、流型模型把两相流流型划分为：_____、_____和_____。
9、形成稳定乳状液必须具备的条件：_____、_____和_____。
10、电脱水只适宜于_____型乳状液，且进入电脱水器中的乳状液含水率要求不超过30％，否则易产生_____现象。
11、原油稳定的方法基本上可分为：_____和_____两类。
12．集输系统由那些工艺环节组成： _____ 、 _____ 、 _____ 、 _____ 、 _____ 。
13．理想体系中平衡常数Ki= _____ ,它是 _____ 和 _____ 的函数。
14．某油田采用三级分离，一级分离压力为0．9Mpa（绝对），末级分离压力为0．1MPa(绝对)，各级间压力比R为 _____ 。
15．气液两相流的处理方法有 _____、 _____ 和 _____ 三种模型。
16．弗莱尼根关系式在计算倾斜气液两相管流的压降时认为：由爬坡引起的高程附加压力损失与 _____ 成正比。
17．原油和水构成得乳状液主要有两种类型： _____ 乳状液和 _____ 乳状液。
油气集输综合复习资料
油气集输综合复习资料油气集输综合复习资料随着能源需求的不断增长，油气集输作为能源行业的重要环节，扮演着至关重要的角色。
在这篇文章中，我们将对油气集输进行综合复习，涵盖其基本概念、关键技术和未来发展趋势。
一、基本概念油气集输是指将油气从油田或气田输送到加工厂或终端用户的过程。
它包括油气生产、输送、储存和分配等环节。
油气集输系统由输送管道、泵站、压缩机站、阀门、储罐等组成，通过这些设施将油气从产地运输到目的地。
二、关键技术1. 输送管道技术：输送管道是油气集输系统的核心组成部分。
它需要具备耐压、耐腐蚀、耐磨损等特性。
常用的输送管道材料包括钢管、塑料管和复合材料管等。
此外，还需要考虑管道布置、维护管理等方面的技术。
2. 泵站和压缩机站技术：泵站和压缩机站用于提供输送油气所需的动力。
泵站通过泵将油气推动到目的地，压缩机站则通过压缩机将气体压缩，增加输送效率。
这些设施需要考虑能源消耗、维护保养等技术问题。
3. 阀门技术：阀门用于控制油气的流量和压力。
常见的阀门类型包括截止阀、调节阀、安全阀等。
阀门技术需要考虑密封性能、可靠性和操作便捷性等方面的问题。
4. 储罐技术：储罐用于储存油气，以满足供需平衡的要求。
储罐技术需要考虑防火、防爆、防腐蚀等方面的问题。
此外，还需要考虑储罐的容量、布置和管理等技术。
三、未来发展趋势1. 智能化技术：随着科技的不断进步，油气集输系统将越来越智能化。
通过引入传感器、监控系统和自动化控制技术，可以实现对油气集输过程的实时监测和控制，提高运行效率和安全性。
2. 环保技术：环保已成为全球能源行业的重要议题。
未来的油气集输系统将更加注重减少环境污染和碳排放。
采用低碳技术、提高能源利用效率和开发可再生能源等措施将成为发展的趋势。
3. 新能源技术：随着对传统能源的依赖减少，新能源的开发和利用将成为未来的重要方向。
油气集输系统将逐渐与太阳能、风能等新能源技术相结合，实现能源多元化和可持续发展。
《油气集输工程及设备》超详解期末复习题库习题及答案
《油气集输》作业习题及答案2016 年编制绪论一、填空1. 在油井井口到集中站之间有不同级数的站场，流程内只有（集中处理站）的称一级布站，三级布站有（计量站）、（接转站）和（集中处理站）。
2.集气站主要功能是脱出气体中夹带的（凝液）、（水）和（机械杂质），对各气井进行计量。
3. LNG代表的意义是（液化天燃气）。
4.油气集输系统的功能是：将分散在油田各处的油井产物加以收集；分离成（原油）、（伴生天然气）和（采出水）；进行必要的（净化）、加工处理使之成为油田商品以及这些商品的储存和外输。
5.填充如下图所示的油气生产工艺系统中空格中(1)~(5)的名称(1) 胶酸气、脱水；(2)NGL 回收；(3)脱水、脱盐；(4)原油稳定；(5)水处理6.填充如下图所示的油气集输系统生产流程中的（1）~（5）名称（1）计量站；（2）联合站；（3）合格原油；（4）合格天然气；（5）合格的水或砂7. 油气集输研究的对象是（油气田内部原油、伴生天然气的收集、加工和运输）。
8. 天然气的露点温度是指（一定压力下,降低温度出现第一滴液体时的温度）。
最高输送压力下天然气的露点要求（低于输气管埋深处最低环境温度5℃）。
9.油气集输流程是油气在油田内部流向的过程，主要包括（油气收集、油气加工处理、油气输送和储存）等环节。
10. 三级布站集输流程是指（计量站、接转站、联合站）；二级布站集输流程是指（计量站、联合站）；一级布站集输流程是指（计量阀组分井计量、联合站）。
二、简答1.油气集输系统的功能是什么？2.不加热集油流程的特点和适用条件。
3.单管加热集油流程的适用条件。
4.掺热水集油流程的适用条件。
5.三管热水伴热集油流程的适用条件。
6.油气集输系统的三脱、三回收是指什么？7.简要阐述油气集输系统的主要工作内容。
8.简述油气集输流程设计的主要原则。
9. 阐述油田联合站的主要工作内容。
10.三级布站集输流程中接转站的主要任务是什么？1.油气集输系统的功能是什么？【答】将分散在油田各处的油井产物加以收集；分离成原油、伴生天然气和采出水；进行必要的净化、加工处理使之成为油田商品以及这些商品的储存和外输。
油气集输复习资料
（浮阀塔）
贫富液换热器：浮头式热交换器
溶液闪蒸罐和缓冲罐：为降低闪蒸气中的 H2S 含量，在闪蒸罐上设一吸收段，
用不锈钢乱堆填料。
2、物理化学吸收法
砜胺法：MDEA+环丁砜 或 DIPA+环丁砜
特点：①酸气负荷高
甲醇 特 点：①有毒性，应注意采取安全措施 ②回收甲醇的经济性很差，一般不回收 ③可溶于液态烃 适用范围：①温度较低（不低于-85℃）、压力较高的场合 ②气量较小的井场节流设备或管线
③季节性或临时性的局部解堵 甘醇类抑制剂
特 点：①沸点较甲醇高，蒸发损失小 ②一般可重复再生使用 ③粘度大，注入后使系统的压降损失增大，在操作温度过低且存在凝 析油时，会造成分离困难，溶解损失增大
II 型结构：金刚石型面心立方结构
另外还有 H 型结构
四、水合物的形成条件（温度、压力）的确定
如果知道天然气的相对密度（或组成）、初始压力、初始温度和最终压力，就可以判断、 是否形成水合物，具体步骤如下： ①计算节流后的温度降（△T） ②计算节流后的温度 T2=T1-△T ③计算形成水合物的温度（节流后）Tc
t2——对于集气管线是气体的最低流动温度；对于节流过程是 节流后的温度；
抑制剂的用量包括：处理自由水所需要的抑制剂量； 蒸发到气相中损失的抑制剂量； 溶解于液态烃中的抑制剂量
第三章 天然气集输系统
一、天然气矿场集输系统
1、集输系统的组成
气井
集气站
天然气处理厂
首站
2、集输系统的作用
收集天然气
降压、计量、分离、防止水合物形成和净化
④判断是否形成水合物
