LCOS工艺流程是指液晶光阀芯片的制造工艺流程。
LCOS技术是一种新型的微显示技术，它使用液晶材料和反射器构成的反射式液晶光阀，将电信号转换为图像。
LCOS工艺流程从晶圆生产开始，经过清洗、光刻、蚀刻、金属沉积等步骤制作出光阀芯片的基础结构。
然后在这个基础结构上进行液晶填充、封装等后续处理，最后完成LCOS光阀芯片的制造。
LCOS工艺流程中需要特别注意的是液晶填充过程，因为液晶对温度、压力、湿度等条件都有较高的要求，填充过程需要在特定的工艺条件下进行，否则会影响光阀的质量。
LCOS技术有着很广泛的应用，包括投影仪、头戴式显示器、光学设备等领域。
随着科技的不断发展，LCOS工艺流程也在不断优化和改进，使得LCOS技术不断提高其性能和可靠性，成为微显示技术的重要分支。
- 1 -。
lcos半导体工艺流程
lcos半导体工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!lcos（液晶硅）半导体工艺是一种结合了液晶显示技术和半导体技术的高新技术，被广泛应用于高清电视、计算机显示器、投影仪等领域。
LCoS显示屏的制备工艺及其性能测试和优化的开题报告
LCoS显示屏的制备工艺及其性能测试和优化的开题报告一、研究背景与意义LCoS（Liquid Crystal on Silicon）显示技术是一种光学微电子技术，是通过将液晶层沉积在硅衬底上，再加上光学反射层和电极，在光路中显示出图像的显示技术。
LCoS显示技术因其优秀的色彩还原度、高亮度、高对比度等优点，被广泛应用于高端商业投影机、头戴式显示器、天文望远镜等领域。
由于LCoS显示技术的应用范围十分广泛，如今已经成为新一代显示技术中备受关注的重要领域。
LCoS显示技术的制备工艺和性能测试是LCoS显示技术发展的重要支撑和保障。
通过对LCoS显示技术制备工艺的研究和性能测试的优化，能够在提高LCoS显示技术的品质和性能的同时，大大降低其成本，从而促进LCoS显示技术市场应用和发展。
因此，本文旨在对LCoS显示屏的制备工艺、性能测试和优化进行深入研究，为LCoS显示技术的发展做出贡献。
二、研究方法1. 制备工艺研究：本文将通过对LCoS显示屏的制备流程、光阻和液晶材料的选择、光刻技术等方面进行研究和优化，并结合实验验证其效果。
2. 性能测试方法研究：本文将对LCoS显示屏的分辨率、亮度、对比度、颜色还原度、稳定性等性能指标进行测试和分析。
具体测试方法包括：光谱分析仪测试、亮度计测试、显色仪测试、红外热成像测试等。
3. 性能优化方法研究：本文将结合性能测试结果，对LCoS显示屏的性能进行优化。
具体优化方法包括：液晶电压控制优化、光学反射层材料优化、载流子注入器件结构优化等。
三、预期研究成果经过本文的研究，我们预期可以取得以下成果：1. 对LCoS显示屏的制备流程和工艺进行研究和优化，提高LCoS显示屏的制备效率和稳定性。
2. 研究和分析LCoS显示屏的性能，包括分辨率、亮度、对比度、颜色还原度等性能指标，并提出优化方案。
3. 针对LCoS显示屏的制备工艺和性能测试结果，提出性能优化方案，提高LCoS显示屏的品质和稳定性。

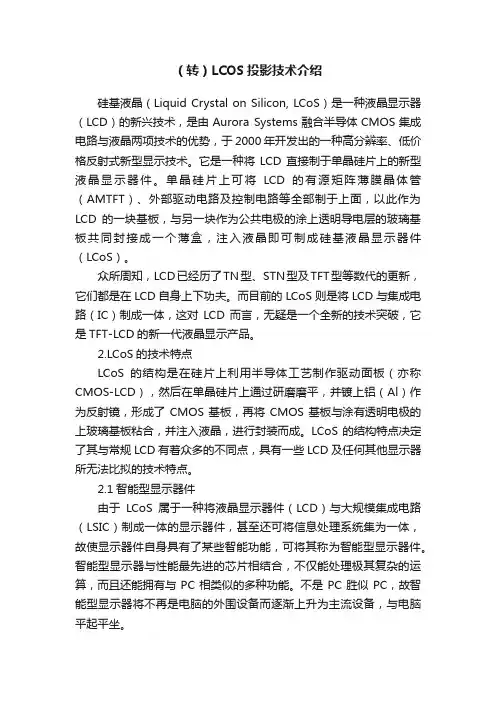

（转）LCOS投影技术介绍
（转）LCOS投影技术介绍硅基液晶（Liquid Crystal on Silicon, LCoS）是一种液晶显示器（LCD）的新兴技术，是由Aurora Systems融合半导体CMOS集成电路与液晶两项技术的优势，于2000年开发出的一种高分辨率、低价格反射式新型显示技术。
它是一种将LCD直接制于单晶硅片上的新型液晶显示器件。
单晶硅片上可将LCD的有源矩阵薄膜晶体管（AMTFT）、外部驱动电路及控制电路等全部制于上面，以此作为LCD的一块基板，与另一块作为公共电极的涂上透明导电层的玻璃基板共同封接成一个薄盒，注入液晶即可制成硅基液晶显示器件（LCoS）。
众所周知，LCD已经历了TN型、STN型及TFT型等数代的更新，它们都是在LCD自身上下功夫。
而目前的LCoS则是将LCD与集成电路（IC）制成一体，这对LCD而言，无疑是一个全新的技术突破，它是TFT-LCD的新一代液晶显示产品。
2.LCoS的技术特点LCoS的结构是在硅片上利用半导体工艺制作驱动面板（亦称CMOS-LCD），然后在单晶硅片上通过研磨磨平，并镀上铝（Al）作为反射镜，形成了CMOS基板，再将CMOS基板与涂有透明电极的上玻璃基板粘合，并注入液晶，进行封装而成。
LCoS的结构特点决定了其与常规LCD有着众多的不同点，具有一些LCD及任何其他显示器所无法比拟的技术特点。
2.1智能型显示器件由于LCoS属于一种将液晶显示器件（LCD）与大规模集成电路（LSIC）制成一体的显示器件，甚至还可将信息处理系统集为一体，故使显示器件自身具有了某些智能功能，可将其称为智能型显示器件。
智能型显示器与性能最先进的芯片相结合，不仅能处理极其复杂的运算，而且还能拥有与PC相类似的多种功能。
不是PC胜似PC，故智能型显示器将不再是电脑的外围设备而逐渐上升为主流设备，与电脑平起平坐。
LCD与LSIC是一对孪生兄弟。
LCD的轻、薄、小、微（是指功耗）的特点使显示器件的信息显示实现了个人化，而个人化的最终结果为LSIC提供了宽阔的市场发展前景。
LCOS技术介绍
LCOS 技术详解XGA Micro LCD图像显示芯片是在硅芯片上的反射式液晶光阀，是液晶显示技术上第五代产品，是一个高性能，低价位的芯片组。
LmOs技术是指在硅芯片上的液晶微反射式投影技术，采用0.35μm的IC设计技术，在0.7英寸的晶片上，用CMOS工艺制造1280x960= 1228800个SRAM存储器组成的像素驱动管阵列，并在晶片上覆盖TN液晶层，光路采用反射方式，解决了透射式在高像素时开口率下降的缺点，一般透射式的开口率为50%左右，而反射式开口率可达94%。
通过对SRAM写入一个按时间变化周期调制信号来产生LCD的灰度等级形成256级灰度等级。
LGOS的晶片技术还包含一个8bit ADG，达到SOG(Sysem on chip)的水平，以135MHz的速度将大量RGB影像数字化。
从而进一步降低系统成本。
LGOS技术与相应的光学系统结合可以用于正投影或背投影系统。
在投影显示系统中使用IGOS技术与共它技术相比具有高分辨率、低成本、图象亮率更大、重量更轻等特点。
液晶涂层材料及工艺是LGOS技术的关键，在SRAM象素驱动阵列上镀金属膜及叫膜后覆盖TN液晶层，组成反射式液晶光阀。
LGOS技术是液晶技术上的第五代产品，具有高对比度(550：1)、高响应性及高光均性。
XGA Miero LCD图像显示芯片是在硅芯片上的反射式液晶光阀，是液晶显示技术上第五代产品，是一个高性能，低价位的芯片组。
芯片组用于三色光学驱动引擎，可产生XGA到UXGA/HDTV解像度的高对比，高亮度，24位彩色影像。
LCOS技术是指在硅芯片上的液晶微反射式投影技术，采用0.35nm的TC设计技术，在0.7英寸的晶片上，用CMOS工艺制造1280×960=1228800个SPAM存储器组成的像素驱动管阵列，并在晶片上覆盖TN液晶层，光路采用反射方式，解决了透射式在高像素时开口率下降的缺点，一般透射式的开口率为50%左右，而反射式开口率可达94%。
LCOS显示技术的基本原理和特性
ＬＣＯＳ显示技术的基本原理和特性2003-4-18直视式大屏幕电视和显示器尚未大量投放市场，使投影显示发展活跃起来，其中ＬＣＯＳ(LiquidCrystalonSilicon)反射式投影显示刚刚迸人市场，引起业界的重视。
因为ＬＣＯＳ技术借硅基ＣＭＯＳ集成电路技术，在单晶硅片上ＣＭＯＳ阵列取代a一Si ＴＦＴＬＣＤ中玻璃基板上a一Si ＴＦＴ阵列，相比之下前者生产技术更成熟，还有单晶硅迁移率远高于a一Si迁移率，因此不仅适合于高密度、高分辨率、高开口率显示，而且可以周边驱动电路集成一体，甚至可以集成信息处埋系统。
但ＬＣＯＳ微型显示通过光学系统放大图像几十到几百倍，带来液晶显示技术的新问题。
本文介绍ＬＣＯＳ基本结构、光学系统、ＬＣＯＳ应用.今后ＬＣＯＳ主要将应用于数字化ＨＤＴＶ。
据统计预测，该领域2000年产值为5亿美元，到2004年产值将达到23亿美元，年增长率为46.5％,是一种快速成长的新型显示系统。
二、ＬＣＯＳ简介2．1 ＬＣＯＳ面板架构ＬＣＯＳ（Liquid Crystal on Silicon）属于新型的反射式ＭＩＣＲＯＬＣＤ投影技术，其结构是在硅片上，利用半导体制程制作驱动面板（又称为ＣＭＯＳ－ＬＣＤ），然后在电晶体上透过研磨技术磨平，并镀上铝当作反射镜，形成ＣＭＯＳ基板，然后将ＣＭＯＳ基板与含有透明电极之上玻璃基板贴合，再注入液晶，进行封装测试。
见图 1。
在单晶硅片上集成ＣＭＯＳ和存贮电容器的阵列，通过开孔把漏电极和像素电极连结，像素电极用铝做成反射电极。
为防止强光照射沟道，加一层金属档光层。
另一侧基板是ITO电极的玻璃板。
液晶层盒厚爱像素尺寸限制，一般盒厚取几微米。
LC0S前投影放大倍数大，显示区内不能用控制盒厚的隔垫物，或者盒厚取小于2微米，可用隔垫物。
图１ＬＣＯＳ面板结构图ＬＣＯＳ投影机的基本原理与ＬＣＤ投影机相似，只是ＬＣＯＳ投影机是利用ＬＣＯＳ面板来调变由光源发射出来欲投影至屏幕的光信号，与ＬＣＤ投影机最大的不同是ＬＣＤ投影机是利用光源穿过ＬＣＤ作调变，属于穿透式，而ＬＣＯＳ投影机中是利用反射的架构，所以光源发射出来的光并不会穿透ＬＣＯＳ面板，属于反射式。

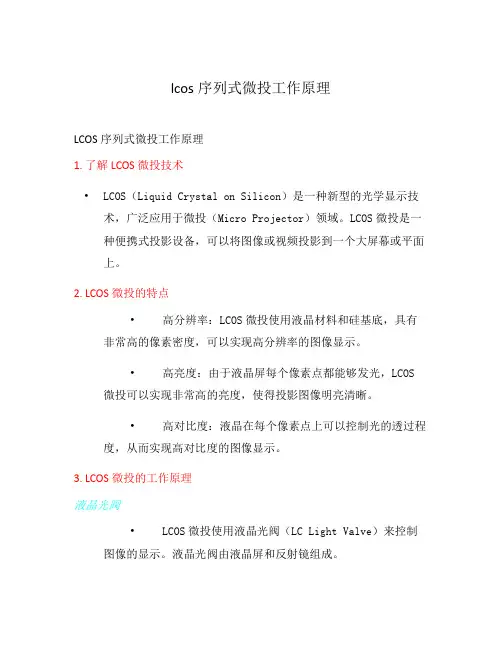

lcos序列式微投工作原理
lcos序列式微投工作原理LCOS序列式微投工作原理1. 了解LCOS微投技术•LCOS（Liquid Crystal on Silicon）是一种新型的光学显示技术，广泛应用于微投（Micro Projector）领域。
LCOS微投是一种便携式投影设备，可以将图像或视频投影到一个大屏幕或平面上。
2. LCOS微投的特点•高分辨率：LCOS微投使用液晶材料和硅基底，具有非常高的像素密度，可以实现高分辨率的图像显示。
•高亮度：由于液晶屏每个像素点都能够发光，LCOS 微投可以实现非常高的亮度，使得投影图像明亮清晰。
•高对比度：液晶在每个像素点上可以控制光的透过程度，从而实现高对比度的图像显示。
3. LCOS微投的工作原理液晶光阀•LCOS微投使用液晶光阀（LC Light Valve）来控制图像的显示。
液晶光阀由液晶屏和反射镜组成。
•液晶屏是一个由许多液晶像素构成的平面阵列。
每个像素点由液晶和透明电极组成，可以通过电压的作用改变其透光性，从而控制光的透过程度。
•反射镜位于液晶屏的后面，由一个或多个反射镜像元组成，可以通过微小的偏转角度来控制光的反射方向。
图像显示过程•LCOS微投通过将光源的光线反射到液晶光阀上，然后再投影到屏幕或平面上来实现图像的显示。
•当一个像素点被激活时，液晶会改变透光性，使得光线能够通过液晶屏并被反射镜反射。
当一个像素点被关闭时，液晶不透光，光线被反射到其他地方。
•通过控制每个像素点的状态，液晶光阀可以产生复杂的图像，如文字、图片、视频等。
4. LCOS微投的应用领域•LCOS序列式微投在消费电子、教育、商务等领域有广泛的应用。
•在消费电子领域，LCOS微投常用于便携式投影仪、头戴式显示器等设备，可以提供更真实、更清晰的显示效果。
•在教育领域，LCOS微投用于教学投影仪，可以实现大屏幕教学、课件展示等功能，增强学习体验。
•在商务领域，LCOS微投用于会议投影仪、商务演示等场景，可以提供高质量的图像显示，增强沟通效果。
LCOS微显示技术
［ ５ ７］
施 取 向 等 工 艺； 接下来密封胶圈既可以布局在 也 可 以 涂 覆 在Ｉ Ｌ Ｃ Ｏ Ｓ 硅基晶圆上 ， Ｔ Ｏ 玻璃基板 然后使用专 制 的 贴 合 压 力 机 按 照 对 准 标 志 将 上； 接着利用 Ｉ Ｔ Ｏ液晶 盒 内 灌 注 液 晶 材 料 ， 最后封堵灌 注口 。 ３． ４ 显示屏集成技术 Ｌ Ｃ Ｏ Ｓ 显示屏的封装主要有 以下 几步 工艺 流 程： 首先固置 Ｌ 然 后 完 成 与Ｉ Ｃ Ｏ Ｓ 液 晶 屏， Ｔ Ｏ公 最后 共电极 、 Ｌ Ｃ Ｏ Ｓ 芯片上焊盘电极的电学连接 ， 嵌套 保 护 框 架 等 机 械 组 件 。 图 ６ 是 所 研 制 的 图７是相关的 Ｌ Ｃ Ｏ Ｓ 微型 显 示 器 的 结 构 示 意 图 ，
第２ ４卷 第４期 ２ ０ ０ ９年８月
液 晶 与 显 示
Ｃ ｈ ｉ ｎ ｅ ｓ ｅＪ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆＬ ｉ ｕ ｉ ｄＣ ｒ ｓ ｔ ａ ｌ ｓａ ｎ ｄＤ ｉ ｓ ｌ ａ ｓ ｑ ｙ ｐ ｙ
Ｖ ｏ ｌ ． ２ ４， Ｎ ｏ ． ４ ， Ａ ｕ ． ２ ０ ０ ９ ｇ
文章编号 ： （ ） １ ０ ０ ７ ２ ７ ８ ０ ２ ０ ０ ９ ０ ４ ０ ４ ７ １ ０ ７
第４期
代永平 ， 等： Ｌ Ｃ Ｏ Ｓ 微显示技术
４ ７ ３
３． １ 犔 犆 犗 犛 硅基晶圆制备 这个阶段属于 ＣＭＯ 即 Ｓ 集成电路制备过程 ， 包括扫描驱动 、 时钟电 把各种视频信号处理电路 ， 存储器等周边 驱 动 电 路 和 寻 址 开 关 矩 阵 制 造 路、 在同一 块 硅 芯 片 上 。 但 Ｌ Ｃ Ｏ Ｓ芯片仍有别于普 实际上需要具备良好的光学特 通集成电路芯片 ， 故 在 工 艺 后 期 增 加 了 特 别 的 ＣＭＰ 整 平 工 艺 性， 并且减少了传统Ｉ 和顶层金属镜面化等工艺 ， Ｃ制 备需要进行的钝化层生长与刻蚀等工艺 ３． ２ 犐 犜 犗 导电玻璃的制备 通常采用 ０． ７ｍｍ 或 １． １ｍｍ 厚度 的浮 法玻 璃 基 板， 采用溅射工艺在玻璃基板上沉积一层 导 电 玻 璃 的 方 块 电 阻 随Ｉ Ｉ Ｔ Ｏ 透明导电薄膜 ， Ｔ Ｏ 薄膜厚度的增加 而 减 小 ， 但光透过率也随薄膜厚 度的增加而下降 。 ３． ３ 犔 犆 犗 犛 封盒工序 晶圆 Ｌ Ｃ Ｏ Ｓ 封盒工 艺 主 要 分 为 前 后 两 部 分 ： 级制盒工艺段和 芯 片 级 制 屏 工 艺 段 ， 其主要工艺 流程如图 ５ 所示 。
