(完整)滑轮组的组装设计与绕线方法
滑轮组的绕线方法
滑轮组的绕线方法
滑轮组的绕线方法有多种，常见的包括以下几种：
1. 单层绕线法：将绳索或钢丝绕在滑轮组的外围，并使其完全包围滑轮。
这种方法简单快捷，适用于一般的绳索或钢丝使用场景。
2. 多层绕线法：将绳索或钢丝交错绕在滑轮组的外围，形成多层绕线。
这种方法可以增加滑轮组的承载能力和稳定性，适用于对滑轮组有较高要求的场合。
3. 锁紧绕线法：将绳索或钢丝首先绕过滑轮组的一个固定点，然后再进行绕线。
通过锁紧绕线，可以增加滑轮组的摩擦力，避免绳索或钢丝滑脱。
4. 特殊绕线法：根据实际需求，可以采用特殊的绕线方法。
例如，在重型起重设备中，常使用特殊结构的滑轮组，如双层绕线、V字形绕线等，以提高滑轮组的承载能力和使用安全性。
绕线方法的选择要考虑滑轮组的设计结构、使用环境、所承载物体的重量等因素，以确保绕线的牢固性和使用的安全性。
同时，在绕线过程中，要注意绳索或钢丝的伸直程度、张力均匀性等，以免影响滑轮组的正常工作。
滑轮组组装“口诀”及绳子穿绕方式之欧阳美创编
滑轮组组装“口诀”及绳子穿绕方法时间：2021.01.01 创作：欧阳美初中物理教材中，简单滑轮组的组装问题，是学生在学习这一章的一个难点。
根据不合的要求，设计与组装滑轮组的办法很多。
利用口诀：“奇动偶定；一动配一定；偶数减一定；变向加一定。
”去解决这一问题，可以使学生准确记忆和掌握组装滑轮组的要领。
一、滑轮组的结构特点阐发1、基本结构：定滑轮、动滑轮、绳子。
2、装配结构阐发：特点承担动滑轮的绳子段数设为“n”，装绳子段数n 2 3 4 5 6 7 动滑轮个数 1 1 2 2 3 3定滑轮个数不变向0 1 1 2 2 3 变向 1 2 2 3 3 4示意图公式（X动为动滑轮数, n为拉力放年夜倍数，X定为定滑轮数）已知动滑轮个数，求最年夜省力效果：G=nFn= 2X动+1[不变向时：X定=X动，变向时：X定=X动+1]一般省力效果则为：n=2X动[不变向时：X定=X动1 ，变向时：X定=X动]二、组装滑轮组的要领1、确定“n”。
根据题意确定由几多段绳子承担动滑轮重力和物体重力。
2、确定动滑轮个数。
（1）、当n 为偶数时，动滑轮的个数是：2n（2）、当n 为奇数时，动滑轮的个数是：21-n3、确定定滑轮的个数。
口诀：“一动配一定，偶数减一定，变向加一定。
”（1）在不修改施力的标的目的时，以动滑轮个数为基数，按“一动配一定，偶数减一定”来确定定滑轮的个数。
即：一个动滑轮配一个定滑轮；但当n 为偶数时，定滑轮的个数即是“动滑轮的个数减一个”。
（2）在需要修改施力的标的目的时，仍以动滑轮的个数为基数，按“变向加一定”的办法确定定滑轮的个数。
即：在“一动配一定，偶数减一定”的基数上，再加上一个定滑轮。
4、组装滑轮组。
口诀：“奇动偶定”。
确定好了动滑轮和定滑轮的个数后，再确定绳子的起始点。
（1）当n 为奇数时，绳子的起始点从动滑轮开始，经定滑轮依次按画螺旋线的办法绕线。
（2）当n 为偶数时，绳子的起始点从定滑轮开始，经动滑轮依次按画螺旋线的办法绕线。
滑轮组绳子的穿绕方式及拉力计算
滑轮组绳子的穿绕方式很多,现以串联式滑轮为例,介绍几种滑轮组绳子的穿绕方式;1．一个定滑轮和一个动滑轮图1．47－7;2．一个定滑轮和二个动滑轮图1．47－8;3．二个定滑轮和一个动滑轮图．47－9甲;4．二个定滑轮和二个动滑轮图1．47－9乙;巧记“口诀”组装滑轮组初中物理教材中,简单滑轮组的组装问题,是学生在学习这一章的一个难点;根据不同的要求,设计与组装滑轮组的方法很多;利用口诀：“奇动偶定；一动配一定；偶数减一定；变向加一定;”去解决这一问题,可以使学生准确记忆和掌握组装滑轮组的要领;一、滑轮组的结构特点分析1、基本结构：定滑轮、动滑轮、绳子;2、装配结构分析：特点承担动滑轮的绳子段数设为“n”,装配结构如下表所示;公式：已知动滑轮个数,求最大省力效果G=nFx动为动滑轮数, n为拉力放大倍数,x定为定滑轮数n= 2x动+1不改变方向时：x定=x动,改变方向时：x定=x动+1一般省力效果则为：n=2x动二、组装滑轮组的要领1、确定“n”;根据题意确定由多少段绳子承担动滑轮重力和物体重力;2、确定动滑轮个数;n1、当n为偶数时,动滑轮的个数是：21-n2、当n为奇数时,动滑轮的个数是：23、确定定滑轮的个数;口诀：“一动配一定,偶数减一定,变向加一定;”1在不改变施力的方向时,以动滑轮个数为基数,按“一动配一定,偶数减一定”来确定定滑轮的个数;即：一个动滑轮配一个定滑轮；但当n为偶数时,定滑轮的个数等于“动滑轮的个数减一个”;2在需要改变施力的方向时,仍以动滑轮的个数为基数,按“变向加一定”的方法确定定滑轮的个数;即：在“一动配一定,偶数减一定”的基数上,再加上一个定滑轮;4、组装滑轮组;口诀：“奇动偶定”;确定好了动滑轮和定滑轮的个数后,再确定绳子的起始点;1当n为奇数时,绳子的起始点从动滑轮开始,经定滑轮依次按画螺旋线的方法绕线;2当n为偶数时,绳子的起始点从定滑轮开始,经动滑轮依次按画螺旋线的方法绕线;三、组装滑轮组实例解析例1某物重为5100N,现有一绳最大只能承担1200N,站在地面把重物向上提升;请设计一个滑轮组,并画出组装示意图;例2某物重为5100N,现有一绳最大只能承担1200N,站在楼上把重物向上提升;请设计一个滑轮组,并画出组装示意图;例3不计轮重,绳子及摩擦力,不改变施力方向,把物体从地面向上提升,要求1;请设计一个滑轮组,并作出组装示意图;拉力是物重的6例4不计轮重,绳子及摩擦力,站在地面把物体从地面向上提升,要求拉力是1;请设计一个滑轮组,并作出组装示意图;物重的61确定n;根据题意n=1200N5100N= 在这里n不能四舍五入,n 应为5段绳子;2确定动滑轮个数;n=5为奇数,则动滑轮的个数为21-n=21-5=2个;3确定定滑轮个数;“一动配一定,偶数减一定;” n=5为奇数,定滑轮应为2个;但又根据题意,站在地面把重物和向上提升,需要改变施力的方向,即：“变向加一定”;则应在2个的基础上再加上一个,即定滑轮的个数这时应取3个;4组装滑轮组;按“奇动偶定”,确定绳子的起始点;n=5为奇数,绳子的起始点应从动滑轮的挂钩上开始,经定滑轮依次作螺旋线缠绕;如图所示：分析与解答21n=1200N5100N≈52动滑轮个数：21-n=21-5=2个3定滑轮个数：n=5为奇数,不变向;即：“一动配一定”;定滑轮个数为2个; 4组装滑轮组;按“奇动偶定”,确定绳子的起始点;n=5为奇数,绳子的起始点应从动滑轮的挂钩上开始,经定滑轮依次作螺旋线缠绕;如图所示：分析与解答31设拉力为F,物重为G,在不计滑轮重、不计摩擦及绳重时,F=n1G;由题意可知F=61G;则n=6;2动滑轮的个数为：26=3个;3定滑轮的个数：不变向,且n=6为偶数,“偶数减一定”;即：3－1=2个4组装滑轮组;按“奇动偶定”,确定绳子的起始点;n=6为偶数,绳子的起始点应从定滑轮的挂钩上开始,经动滑轮依次作螺旋线缠绕;如图所示：1n=66=3个;2动滑轮个数：23定滑轮个数：一动配一定,但要求改变施力方向,3－1+1=3个;4组装滑轮组;按“奇动偶定”,确定绳子的起始点;n=6为偶数,绳子的起始点应从定滑轮的挂钩上开始,经动滑轮依次作螺旋线缠绕;如图所示：组装滑轮组的要领1、确定“n”;根据题意确定由多少段绳子承担动滑轮重力和物体重力;2、确定动滑轮个数;n1、当n为偶数时,动滑轮的个数是：21-n2、当n为奇数时,动滑轮的个数是：23、确定定滑轮的个数;口诀：“一动配一定,偶数减一定,变向再加一定;”1在不改变施力的方向时,以动滑轮个数为基数,按“一动配一定,偶数减一定”来确定定滑轮的个数;即：一个动滑轮配一个定滑轮；但当n为偶数时,定滑轮的个数等于“动滑轮的个数减一个”;2在需要改变施力的方向时,仍以动滑轮的个数为基数,按“变向加一定”的方法确定定滑轮的个数;即：在“一动配一定,偶数减一定”的基数上,再加上一个定滑轮;4、组装滑轮组;口诀：“奇动偶定”;确定好了动滑轮和定滑轮的个数后,再确定绳子的起始点;1当n为奇数时,绳子的起始点从动滑轮开始,经定滑轮依次按画螺旋线的方法绕线;2当n为偶数时,绳子的起始点从定滑轮开始,经动滑轮依次按画螺旋线的方法绕线;简称为：确n,确动,确定,确装。
滑轮组绳子的穿绕方式及拉力计算
滑轮组绳子的穿绕方式很多，现以串联式滑轮为例，介绍几种滑轮组绳子的穿绕方式。
1．一个定滑轮和一个动滑轮（图1．47－7）。
2．一个定滑轮和二个动滑轮（图1．47－8）。
3．二个定滑轮和一个动滑轮（图．47－9甲）。
4．二个定滑轮和二个动滑轮（图1．47－9乙）。
巧记“口诀”组装滑轮组初中物理教材中，简单滑轮组的组装问题，是学生在学习这一章的一个难点。
根据不同的要求，设计与组装滑轮组的方法很多。
利用口诀：“奇动偶定；一动配一定；偶数减一定；变向加一定。
”去解决这一问题，可以使学生准确记忆和掌握组装滑轮组的要领。
一、滑轮组的结构特点分析1、基本结构：定滑轮、动滑轮、绳子。
2、装配结构分析：特点承担动滑轮的绳子段数设为“n”，装配结构如下表所示。
公式：已知动滑轮个数，求最大省力效果G=nFx动为动滑轮数, n为拉力放大倍数，x定为定滑轮数n= 2x动+1不改变方向时：x定=x动，改变方向时：x定=x动+1一般省力效果则为：n=2x动不变向时：X定=x动-1 ，变向时：x定=x动二、组装滑轮组的要领1、确定“n”。
根据题意确定由多少段绳子承担动滑轮重力和物体重力。
2、确定动滑轮个数。
n（1）、当n为偶数时，动滑轮的个数是：21-n（2）、当n为奇数时，动滑轮的个数是：23、确定定滑轮的个数。
口诀：“一动配一定，偶数减一定，变向加一定。
”（1）在不改变施力的方向时，以动滑轮个数为基数，按“一动配一定，偶数减一定”来确定定滑轮的个数。
即：一个动滑轮配一个定滑轮；但当n为偶数时，定滑轮的个数等于“动滑轮的个数减一个”。
（2）在需要改变施力的方向时，仍以动滑轮的个数为基数，按“变向加一定”的方法确定定滑轮的个数。
即：在“一动配一定，偶数减一定”的基数上，再加上一个定滑轮。
4、组装滑轮组。
口诀：“奇动偶定”。
确定好了动滑轮和定滑轮的个数后，再确定绳子的起始点。
（1）当n为奇数时，绳子的起始点从动滑轮开始，经定滑轮依次按画螺旋线的方法绕线。
滑轮组绕线方法

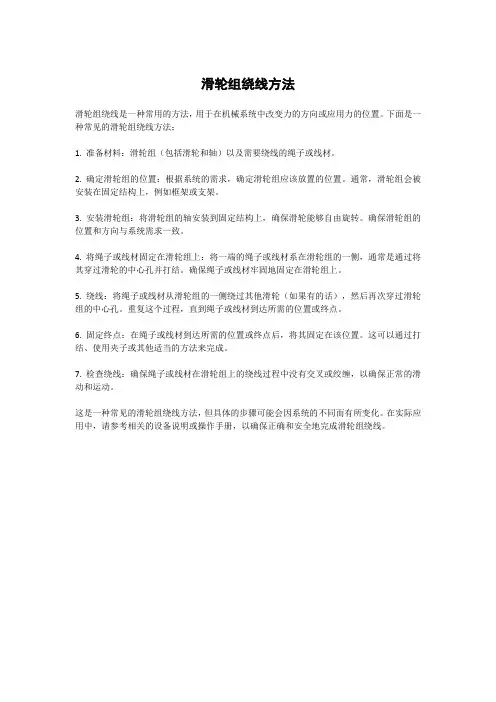

滑轮组绕线方法
滑轮组绕线是一种常用的方法，用于在机械系统中改变力的方向或应用力的位置。
下面是一种常见的滑轮组绕线方法：
1. 准备材料：滑轮组（包括滑轮和轴）以及需要绕线的绳子或线材。
2. 确定滑轮组的位置：根据系统的需求，确定滑轮组应该放置的位置。
通常，滑轮组会被安装在固定结构上，例如框架或支架。
3. 安装滑轮组：将滑轮组的轴安装到固定结构上，确保滑轮能够自由旋转。
确保滑轮组的位置和方向与系统需求一致。
4. 将绳子或线材固定在滑轮组上：将一端的绳子或线材系在滑轮组的一侧，通常是通过将其穿过滑轮的中心孔并打结。
确保绳子或线材牢固地固定在滑轮组上。
5. 绕线：将绳子或线材从滑轮组的一侧绕过其他滑轮（如果有的话），然后再次穿过滑轮组的中心孔。
重复这个过程，直到绳子或线材到达所需的位置或终点。
6. 固定终点：在绳子或线材到达所需的位置或终点后，将其固定在该位置。
这可以通过打结、使用夹子或其他适当的方法来完成。
7. 检查绕线：确保绳子或线材在滑轮组上的绕线过程中没有交叉或绞缠，以确保正常的滑动和运动。
这是一种常见的滑轮组绕线方法，但具体的步骤可能会因系统的不同而有所变化。
在实际应用中，请参考相关的设备说明或操作手册，以确保正确和安全地完成滑轮组绕线。
40.滑轮组的组装
考点：滑轮组的组装【知识要点】1．【例题1】【练习】1．【知识要点】3．滑轮组的组装方法：（1）根据公式n=(G 物+G 动) / F 求出绳子的股数。
（n 取整）（2）根据“奇动偶定”的原则，结合题目的具体要求组装滑轮。
【例题1】【练习】1．1．请画出利用如图1所示滑轮组提升重物时的两种绕线方法。
5．通过图滑轮组向上提升重物，请画出最省力的绕绳方法。
（2009．平原县）2、用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。
（不计动滑轮、绳重和摩擦）2．请在图2中画出用滑轮组提升水桶最省力的绕绳方法。
7．在图7中，画出使用滑轮组提升重物时，绳子最省力的绕法．8．站在地面上的人想用尽可能小的力提升水桶。
请在图8中画出滑轮组绳子的绕法。
3．如图34．如图4所示装置是一个定滑轮和一个动滑轮组成的滑轮组，现用这个装置去提升一个重2000Ｎ的物体，而所用的绳索最多只能承受800Ｎ的拉力，在图中画出最安全的绕法．（不计滑轮重及摩擦）1．站在地面上的人，利用图中的滑轮组提升重物，请画出绕绳方法。
（要求图中滑轮都使用）9．如图9甲和乙中，都各有两个定滑轮和两个动滑轮。
请按下列要求画图并回答问题：（l ）在图甲中画绕线，使得绳端往下拉时，重物往上升。
它将有________段绳子承担物重。
如果拉动绳端向下移动0.5m ，则物体能上升的高度h=________。
（2）在图乙中画绕线，使得绳端向上拉时，重物往上升。
它将有________段绳子承担物重。
10．如图10所示，每个滑轮（不分大小）重为5N ，要提升的重物重为120N ，用来串绕滑轮组的绳子能承受的最大拉力是30N 。
画出能安全提升重物的滑轮组的绕法。
5．如图所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法。
甲 乙5．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．5．如图所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法。
滑轮组绕线方法
滑轮组绕线方法
滑轮组绕线方法是一种常用的机械加工方法，它通过使用滑轮组来实现线材的自动绕线。
这种方法可以提高工作效率，减少人工操作的繁琐，同时也能保证线材的质量和稳定性。
了解滑轮组的组成结构。
滑轮组由滑轮和托轮组成，滑轮通常安装在电机轴上，托轮则是固定在机器的底座上。
滑轮和托轮之间通过皮带或链条相互连接，形成一个闭合的传动系统，实现了转动的连续传递。
接下来，介绍滑轮组绕线的具体操作过程。
首先，将需要绕线的线材穿过滑轮和托轮之间的空隙，使其形成一定的张力。
然后，打开电机，通过滑轮组的转动传递力量，使线材开始自动绕线。
在绕线过程中，需要不断调整线材的张力和滑轮的转速，以保证线材的绕线效果。
除了滑轮的转速和线材的张力之外，滑轮组绕线的效果还受到其他因素的影响。
例如，滑轮的直径、材质和表面光洁度都会对绕线的质量产生影响。
此外，绕线的环数和线材的直径也需要根据具体情况进行调整，以达到最佳的绕线效果。
需要注意的是，滑轮组绕线虽然可以实现自动化，但在操作过程中仍需要进行一定的监控和控制。
例如，需要定期检查滑轮和托轮的磨损情况，及时更换需要更换的部件，以保证滑轮组的正常运转。
此外，在绕线过程中也需要注意安全，避免线材的断裂和滑轮的脱落等意外情况。
滑轮组绕线方法是一种实用的机械加工方法，可以提高工作效率，减少人工操作的繁琐，同时也能保证线材的质量和稳定性。
在实际应用中，需要根据具体情况进行调整和监控，以达到最佳的绕线效果。
滑轮组绕线方法
滑轮组绕线方法概述滑轮组绕线是一种常用的工程技术方法，广泛应用于各种机械设备和装置中。
滑轮组绕线方法旨在将一个绳子或钢丝索等线材绕绕在滑轮组上，实现力的传递、提升或传动等功能。
本文将详细介绍滑轮组绕线方法的原理和步骤，以及注意事项和常见问题解决方法。
原理滑轮组绕线方法基于滑轮的物理原理，利用滑轮的转动来改变力的方向和大小。
滑轮组通常由一个或多个滑轮组成，每个滑轮上都有一个绳子或钢丝索绕绕。
当一个力作用在其中一个滑轮上时，通过绳索的张力传递给其他滑轮，最终实现力的传递、提升或传动等功能。
滑轮组的绕线方法可以根据具体需求和使用场景的不同而有所变化，但总体上遵循以下几个原则： 1. 确定滑轮组的布局和数量：根据实际需要确定滑轮组的布局和数量，确保每个滑轮都可以起到预期的作用。
2. 确定绳子或钢丝索的选择和使用：选择适合的绳子或钢丝索，确保其具有足够的强度和耐磨性，以及适当的长度和直径。
3. 确定力的作用点和方向：根据实际需求确定力的作用点和方向，保证力能够正确传递和作用于所需的位置。
步骤下面将介绍滑轮组绕线的具体步骤： 1. 确定滑轮组的布局和数量：根据实际需要，确定滑轮组的布局和数量。
可以根据力的传递路径和方向来设计滑轮的位置和排列方式。
2. 选择适合的绳子或钢丝索：根据实际需求选择适合的绳子或钢丝索。
考虑到力的传递和承载能力，选择具有足够强度和耐磨性的材料。
3. 开始绕线：从滑轮组中的一个滑轮开始，将绳子或钢丝索围绕在滑轮上，确保十分紧密但不过分拥挤。
逐个滑轮进行绕线，确保绳子或钢丝索无交叉和松弛部分。
4. 固定绳子或钢丝索：在滑轮组的两端或需要固定的位置，将绳子或钢丝索拉紧并固定。
可以使用绳索钳或夹具等工具，确保绳子或钢丝索牢固且不易松动。
5. 调整和测试：完成绕线后，测试滑轮组的运动是否顺畅，力的传递是否准确。
如有需要，可以进行适当的调整和测试，确保滑轮组满足预期功能。
注意事项在进行滑轮组绕线时，需要注意以下几点： 1. 安全第一：在操作过程中，确保人身和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑轮组的组装设计与绕线方法
一、什么是滑轮组：
由定、动滑轮组合而成的机械叫滑轮组。
二、滑轮组的组装设计：
滑轮组的组装设计是杠杆之后的又一大难点，题型多，易于变化，易于控制难度，是各次考试中常考不衰的作图题之一，尤其是设计滑轮组为难点.
此类题目的解题步骤：
1、求承担动滑轮及重物的拉力的绳子股数n。
确定n的数目方法：即用动滑轮与重物总重除以拉力F.
公式为：n=错误!这一步非常重要，计算必须准确
2、确定动滑轮、定滑轮个数
此处是此类题目的第一个难点:难点1：考虑多种解法;难点2：根据题目要求，选择最佳方案。
方法：根据动力方向及n的取值，确定滑轮个数。
（1）如果动力F方向向下,则共需n个滑轮，若n为偶数,则动滑轮与定滑轮个占一半；若n为奇数，则定滑轮须多一个；
（2）如果动力F方向向上，则共需(n-1）个滑轮，若(n-1）为偶数,则动滑轮与定滑轮个占一半;若(n-1）为奇数，则动滑轮须多一个；
3、滑轮组绳子的绕线法则：
观察下面几幅图，留意n的取值与绕线的起点
你是否观察到规律了吗？
规律：当n为奇数时,绳子自动滑轮上的钩为起点。
当n为偶数时，绳子自定滑轮上的钩为起点。
即:“奇动偶定”法
以上便是组装设计滑轮组类型题的解题步骤，你是否掌握了呢?
来看一道例题：
例：某人想利用滑轮组提升一个中1000N的重物，此人可施加的最大拉力为300N,请你帮助他设计滑轮组（滑轮重与绳和滑轮之间的摩擦均不计)
解：1、求承担重物的绳子的股数n
n=G/F=1000N/300N≈3.3 ∴n 应取4
2、如果拉力向上，则共需n-1=3个滑轮，动滑轮2个，定滑轮1个,如果拉力向下,
则共需n个滑轮，动滑轮与定滑轮各2个。
3、根据n确定绳子固定端
n=4 符合“偶定"
解法1：解法2：
九年级三班
孙瑞泽。
