磁性材料基本磁化曲线的测量
磁性材料基本磁化曲线的测量一、实验目的1. 通过实验了解铁磁材料基本磁化曲线测试的原理，熟悉磁锻、去磁的过程，以及用数字磁通计测量磁通的方法，掌握用冲击法测量铁磁材料基本磁化曲线的方法； 2、通过实验熟练掌握数字磁通计的使用方法。
二、磁性材料的静态磁特性的测量原理 1.原理磁性材料静态磁特性的测试，主要包括基本磁化曲线和磁滞回线及有关磁参量的测试。
静态磁特性测量的基本原理式根据电磁感应原理，当磁化回路中的磁化电流改变时，试样中的磁通量随之改变，在测量线圈两端产生感应电动势，根据冲击检流计偏转和磁化电流确定试样的直流磁性参数。
磁轭由高导磁材料制成，其截面积大于试样截面积50倍。
磁轭与试样间的气隙极小，因此磁轭与试样构成的磁路中，可近似地认为磁势全部降落在试样上。
根据磁路中的安培环路定律。
试样中的磁场强度H 为LIW H 1=（1） 式中L 为试样的有效长度。
根据电磁感应定理可知，当磁化电流增加I ∆时，试样中的磁通量增加∆Φ，则测试线圈W 2中的磁通链增加ϕ∆，即∆Φ=∆2W ϕ。
ϕ∆将使数字磁通计产生偏转，其最大偏转值ϕ∆。
因此磁感应强度B 的增量为：SW S B 2ϕφ∆=∆=∆ （2） 式中S 为试样的截面积。
常用的测量装置见图1所示，图中：T ～220——去磁用交流调压器220/0~250V ，500V A ； A ——监视去磁电流用的交流安培表，选用量程1A ； E ——直流稳压电源； R 2——多档可选电阻；a.——磁轭。
截面积为4900 mm 2；b.——试样。
截面积S=100mm 2，试样的有效长度L=230 mm ； W 1——试样的磁化绕组。
2000匝（由红色接线柱引出）； W 2——磁测试线圈。
30匝（由黑色接线柱引出）； mA ——直流毫安表；Φ——数字磁通计，选用量程10mWb ； K 1、K 2、K 3一双刀双向开关；图1 冲击法测量铁磁材料基本磁化曲线的原理图2.实验装置使用介绍AmA图2 实验装置的面板图在实验装置图2中，交流回路已经接线完毕，无需用户接线。
铁磁材料的磁滞回线及基本磁化曲线_实验报告
电磁学综合设计性实验报告实验名称：铁磁材料磁滞回线的研究班级：姓名: 学号：同组同学：实验地点：宁夏大学基础物理实验中心实验时间：2014-6-8 指导教师：实验成绩：目录摘要 (2)关键字 (2)实验目的 (2)实验仪器 (2)实验原理 (2)实验内容与步骤 (5)数据记录及处理 (6)误差分析 (9)实验结论 (9)心得体会 (10)参考文献 (10)铁磁材料磁滞回线的研究摘要：铁磁物质是一种性能特异，用途广泛的材料。
其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。
另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态。
研究铁磁材料的特性有着重要的意义，它在传统工业、生物医学中磁应用、军事领域以及考古天文地址采矿界领域都有着广泛的应用。
研究铁磁材料重要的方法是测量和分析磁滞回线和基本磁化曲线。
关键词：铁磁材料；磁滞回线；基本磁化曲线一，实验目的1. 认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。
2. 测定样品的基本磁化曲线，作μ－H曲线。
3. 测定样品的H D、B r、B S和（H m·B m）等参数。
4. 测绘样品的磁滞回线，估算其磁滞损耗。
二，实验仪器DH4516型磁滞回线实验仪，数字万用表，示波器。
三，实验原理铁磁物质是一种性能特异，用途广泛的材料。
铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。
其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。
另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁化场强度H之间的关系曲线。
图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场H从零开始增加时，磁感应强度B 随之缓慢上升，如线段oa 所示，继之B 随H 迅速增长，如ab 所示，其后B 的增长又趋缓慢，并当H 增至H S 时，B 到达饱和值B S ，oabs 称为起始磁化曲线。
图1表明，当磁场从H S 逐渐减小至零，磁感应强度B 并不沿起始磁化曲线恢复到“O ”点，而是沿另一条新的曲线SR 下降，比较线段OS 和SR 可知，H 减小B 相应也减小，但B 的变化滞后于H 的变化，这现象称为磁滞，磁滞的明显特征是当H ＝O 时，B 不为零，而保留剩磁Br 。

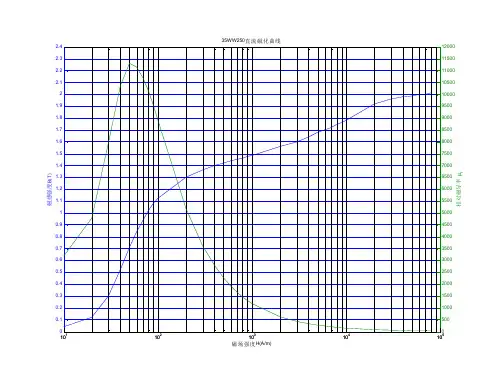

全牌号冷轧无取向电工钢带磁化曲线铁损曲线
1
10
50W W310直 流 磁 化 曲 线
2
3
4
10
10
10
磁 场 强 度 H(A/m)
12000 11500 11000 10500 10000 9500 9000 8500 8000 7500 7000 6500 6000 5500 5000 4500 4000 3500 3000 2500 2000 1500 1000 500 0
2.5 2.4
2.3
2.2 2.1
2 1.9 1.8
1.7
1.6 1.5
1.4 1.3
1.2 1.1
1 0.9
0.8 0.7
0.6 0.5
0.4 0.3
0.2 0.1
0
0.4
0.5
0.6
0.7
0.8
0.9
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
磁 感 强 度 Bm(T)
磁感强度B(T) 相对磁导率 µr
0.1
0
0.4
0.5
0.6
0.7
0.8
0.9
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
磁 感 强 度 Bm(T)
磁感强度B(T) 相对磁导率 µr
2.5 2.4 2.3 2.2 2.1
2 1.9 1.8 1.7 1.6 1.5 1.4 1.3 1.2 1.1
1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1
12000 11500 11000 10500 10000 9500 9000 8500 8000 7500 7000 6500 6000 5500 5000 4500 4000 3500 3000 2500 2000 1500 1000 500 0

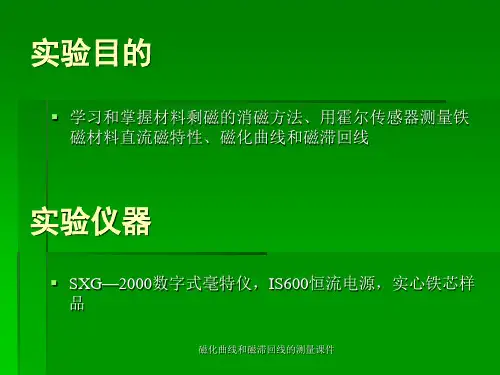

磁化曲线和磁滞回线的测量课件.ppt
x
图 3 实验装置图
磁化曲线和磁滞回线的测量课件
实验内容
磁化曲线和磁滞回线的测量课件
实验内容
1.实验内容和实验数据 (1) 测定气隙中磁场的分布 ▪ 将数字式毫特计的霍尔探头平行（使霍尔片与B的方向
垂直）地插入气隙，置于中央，注意勿与样品接触。线 圈通以一定的直流电流I（记下毫安表读数），用数字式 毫特计沿x方向（见图3）等间隔测量磁场分布，数据记 录于表。
表磁路中的磁感应强度？
磁化曲线和磁滞回线的测量课件
换向开关时也为0。 磁化曲线和磁滞回线的测量课件
实验内容
(3) 初始磁化曲线的测量 ▪ 以50mA为间隔从零开始逐渐增大励磁电流I（注意I 只能
单调增加），用毫特计记录对应的磁感应强度B，直至I 增加时，B的增长量明显减少为止。纪录L，N。利用测 量数据作出初始磁化曲线。 (4) 磁锻炼 ▪ 在测量磁滞回线之前还必须对样品进行反复磁化，称为 磁锻炼。可采取励磁电流I按Imax0-Imax0Imax的顺 序进行调节，重复3次以上。
磁化曲线和磁滞回线的测量课件
实验内容
(5) 磁滞回线的测量 ▪ 以50mA为间隔，从Imax开始使励磁电流I 经Imax0-
Imax0Imax变化，毫特计记录对应的磁感应强度B， 逐点描出的B-H 曲线即为该磁化电流所对应的磁滞回 线（当然还可在I1, I2，等范围下测出一族磁滞回 线，所有这些磁滞回线的顶点所连成的曲线称为样品 的基本磁化曲线）。在测量磁滞回线过程中励磁电流 的变化务必是单调增加或单调减少，否则将影响实验 结果。 ▪ 利用测量数据作出磁滞回线，求出剩余磁感应强度Br 和矫顽力He。
C. 重复上述A或B操作，可使毫特计读数“反向”所需的电流I 的绝对值逐渐 减少。直到I=0时，换向开关无论怎样启闭，毫特计读数都为0。
半导体磁阻效应数据处理示例
Excel软件处理半导体磁阻效应实验数据
一、数据计算过程（附上I M=100mA前面的数据用于检查即可）
二、磁化曲线、磁阻曲线、拟合曲线
图1 磁化曲线图2 磁阻曲线
三、分析和总结
先对实验结果的数据和图形进行分析，再进行总结。
这部分可以手写，也可以直接输入计算机打印。
严禁抄袭他人对实验结果的分析和总结过程。
由于图形太大，需要把word文件的页边距进行修改。
修改过程：文件-> 页面设置-> 页边距，页边距的左和右都修改为1cm。
图片大小修改：用鼠标在图片上右键（或左键双击），把大小中的高度改为5cm，注意锁定纵横比，否则图片会失真，显示效果不会。
如果采用此word文件为模板进行打印，请将其中无关部分删除。
4.4 铁磁材料的磁滞回线和基本磁化曲线
开
电源开关
U ~ V
1.5 1.2 1.0 0.5 0 1.8 2.0 2.2 2.5 2.8 3.0
⊥ UH X C2
3.5 4.0
3.0
2.5 2.0 1.5 1.0 0.5
20F
4.5 5.0
∞ R1选择
U选择
4. 测试样品的磁滞回线和磁化参数 测试磁滞回线
TH-MHC型智能磁滞回线测试仪
实验内容和步骤
1.按电路图接线 先选样品2，按实验仪上的电路图连接线 路。UH 、UB 分别接测试仪上的U1 、U2 ，及 示波器X输入，Y输入，插孔⊥为公用端。
磁滞回线测试仪
UB(Y)
⊥
UH(X)
·
2.样品进行退磁 磁滞回线实验仪 开启测试仪、实验仪和示 样品 1 样品 2 波器的开关, 对样品进行退磁， 顺时针转动U选择旋扭，令U从 n N n N 0增至3V, 然后逆时针转动旋扭， 将U从3V降为0（目的是消除剩 R2 R1 () 磁，确保样品处于磁中性状态： Y H=0,B=0）。 10K U
（2）计算机显示磁滞回线采样点
按功能键，将显示P.C SHOW 。
TH-MHC型智能磁滞回线测试仪 H [A/m ] B
UB(Y) UH(X)
[T]
功能
数位
数据
确认
复位
按确认键后，打开计算机桌面上的Hb36，观 察磁滞回线。
（3）显示H与B的最大值Hn与Bn
按功能键，将显示H与B的最大值Hn与Bn。
注意： 1.其中步骤(8)不进行数据采集，即不按确认键。 2.每次改变U时，都要对样品1进行退磁。
表1 基本磁化曲线与 r 曲线记录表
U(V) 0.5 1.0 1.2 H×103A/m B×10T
铁磁材料磁滞回线和基本磁化曲线的测量
实验26 铁磁材料磁滞回线和基本磁化曲线的测量铁磁性材料分为硬磁材料和软磁材料。
软磁材料的矫顽力小于100A/m ，常用于电机、电力变压器的铁芯和电子仪器中各种频率小型变压器的铁芯。
铁磁材料的磁化过程和退磁过程中磁感应强度和磁场强度是非线性变化的，磁滞回线和基本磁化曲线是反映软磁材料磁性的重要特性曲线。
矫顽力、饱和磁感应强度、剩余磁感应强度、初始磁导率、最大磁导率、磁滞损耗等参数均可以从磁滞回线和基本磁化曲线上获得，这些参数是磁性材料研制、生产和应用的总要依据。
采用直流励磁电流产生磁化场对材料样品反复磁化测出的磁滞回线称为静态磁滞回线；采用交变励磁电流产生磁化场对材料样品反复磁化测出的磁滞回线称为动态磁滞回线。
本实验利用交变励磁电流产生磁场对不同性能的铁磁材料进行磁化，测绘基本磁化曲线和动态磁滞回线。
【实验目的】①了解用示波器显示和观察动态磁滞回线的原理和方法。
②掌握测绘铁磁材料动态磁滞回线和基本磁化曲线的原理和方法，加深对铁磁材料磁化规律的理解。
③学会根据磁滞回线确定矫顽力 、剩余磁感应强度 、饱和磁感应强度 、磁滞损耗等磁化参数。
【实验仪器与用具】FB310型动态磁滞回线实验仪，双踪示波器，导线。
【实验原理】1．磁性材料的磁化特性及磁滞回线研究磁性材料的磁化规律时，一般是通过测量磁化场的磁场强度H 与磁感应强度B 之间的关系来进行的。
铁磁性材料磁化时，它的磁感应强度B 要随磁场强度H 变化而变化。
但是B 与H 之间的函数关系是非常复杂的。
主要特点如下：（1）当磁性材料从未磁化状态（H =0且B =0）开始磁化时，B 随H 的增加而非线性增加由此画出的H B 曲线称为起始磁化曲线，如图3.26.1（O-a ）段曲线。
起始磁化曲线大致分为三个阶段，第一阶段曲线平缓，第二阶段曲线较陡，第三阶段曲线又趋于平缓。
最后当H 增大到一定值m H 后，B 增加十分缓慢或基本不再增加，这时磁化达到饱和状态，称为磁饱和。
铁磁材料的磁滞回线和基本磁化曲线
实验名称：软磁材料磁滞回线和基本磁化曲线的测量铁磁材料按特性分硬磁和软磁两大类•软磁材料的矫顽力H e 小于100A/m ，常用做电 机、电力变压器的铁芯和电子仪器中各种频率小型变压器的铁芯 •磁化曲线和磁滞回线是 反映铁磁材料磁性的重要特征曲线•矫顽力和饱和磁感应强度B s 、剩磁B r .磁滞损耗P 等 参数均可以从磁滞回线和磁化曲线上获得.这些参数是铁磁材料研制、生产、应用是的重 要依据.逆的，当磁场由饱和时的H m 减小至0, B 并非 沿原来的磁化曲线返回，而是滞后于H 的变化. 当H=0时，B=B r ,称为剩余磁感应强度.要想使 B 为0,就必须施加一反向磁场-H c .H c 称为矫顽 力.继续加大反向磁场至-H m ，曲线到达a'，磁 感应强度变为-B s .磁场再由-H m 变至H m,曲线又 回到a ，形成一条闭合曲线，叫磁滞回线.3. 如果初始磁化磁场由0开始增加至一小 于H m 的值H i ，然后磁场在-H i 与H i 之间变化，也可以得到一条磁滞回线.但这条曲线不是饱和的.逐渐增加磁场至 出，H 3，H 4，…(H 2VH 3VH 4…)，可以得到一系列磁滞回线.将这些磁 滞回线的顶点连起来，就得到基本磁化曲线，如图2所示.2.磁化过程中材料内部发生的过程是不可H【实验目的】 1 •了解有关铁磁性材料性质的知识；2•了解用示波器动态测量软磁材料磁滞回线和基本磁化曲线的原理; 3.学习并体会物理实验方法中的转换测量法；4•掌握用示波器动态测量软磁材料磁滞回线和基本磁化曲线的方法【实验原理】软磁材料的样品可做成闭合回路状（如图所示），在样品上绕N i 匝初级线圈和 N 匝次级线圈，初级线圈里通过电流i i ,在样品中产生磁场，其磁场强度为N 1i 1 N 1 U xlR i l式中I 是初级线圈所绕样品的平均长度， R i 是与初级线圈串联的电阻，U x 是R i 两 端的电压.采用动态测量法，初级线圈里需通过 交流电（由隔离变压器提供）(1)【实验器材】（1） GY-4隔离变压器;⑵CZ-2磁滞回线装置;⑶COS5020示波器.样品被磁化后产生变化的磁通量，进而在次级线圈中产生感应电动势:可得:(2)U y 是电容器两端的电压•由此可见U x 正比于H , U y 正比于B ,将两信号分分别输入到双通道示波器的 X 端和y 端，选择x-y 方式，就可以在示波器上得到间接的磁滞回线.定量测量时，记录每一步磁滞回线的定点坐标，由电压参数得到相应的电压值，再 根据(1)、(2)计算对应的B 、H 值，从而可做出基本磁化曲线.在饱和磁滞回线上记录H e 、 B s 、B r 的坐标，可算出相应的实验值•【实验内容及步骤】 实验内容：1 •在坐标纸上做出基本磁化曲线和饱和磁滞回线 . 2.给出H e 、B s 、B r 的实验结果. 步骤： 1.正确连接线路，调节示波器，观察磁滞回线的形状•2. 将隔离变压器电压调至 80V 左右，调整磁滞回线至理想的大小和形状，确定实验所 需的两通道电压参数.3.将电压缓慢调至零，实现对样品的退磁，并在示波器上调整坐标原点.4. 将磁场由0(电压为0)开始，逐步(电压每10V 变化一步)增加至B 达到饱和，记下每 一步磁滞回线定点的坐标.dt dtN 2SdB"d TS 是样品的截面积.次级线圈的电压正比于磁感强度 B 随时间的变化率，必须积分后才能得到B.积分可由RC 电路来完成，电路中满足条件R 21 2 二，忽略次级线圈的内阻后,5.在饱和磁滞回线上记录H e、B s、B r的坐标，测量时应在＞0、＜0两点进行测量，取平均值.【数据记录】表1软磁材料基本磁化曲线绘制的测量数据两通道电压参数：X _____________ Y ____________s r注意事项：1 •测量前检查示波器两通道的垂直微调旋钮是否在校准位置2•确定软磁材料饱和时对应隔离变压器的电压，饱和时示波器上类磁滞回线的尖端连接处的两条曲线变得重合•思考题：1 •如果测量前没有将材料退磁，会出现什么情况？2•用磁路不闭合的样品进行测量会导致什么结果？3•测量时磁场H是正弦变化的，磁感强度B是否按正弦规律变化？反之，若磁感强度B是正弦变化的，磁场H是否也按正弦规律变化？附录：磁滞回线装置参数N i= 2000匝2=121 匝R i=12「R2 =16k' 1L =0.132m S =0.208 10“m2 C = ( 1 0一0. 05)。
