平均电流法计算10kv线损
目录摘要 (2)关键词 (2)1.电网线损产生的原因 (2)2.配电网理论线损计算方法研究的目的和意义 (2)2.1.研究目的 (2)2.2.研究意义 (3)2.3.配电网理论线损计算方法 (3)3.配电网理论线损计算方法研究的主要内容 (3)4.配电网理论线损计算的研究 (4)4.1. 配电网理论线损计算的相关概念 (4)4.3.配电网用平均电流法计算理论线损分析 (7)4.4.影响配电网理论线损计算准确度的主要因素 (9)4.5.本章小结 (10)5.10K V配电网理论线损计算 (10)5.1平均电流法 (11)5.2.算例分析 (12)5.3.本章小结 (13)6.配电网降损措施分析 (13)6.1.降低配电网线损的管理措施 (13)6.2.本章小结 (14)结束语 (15)致谢 (16)参考文献 (17)平均电流法计算10kV配电网线损朱军摘要:线损是供电企业重要的考核指标之一，他直接影响着企业的经济效益，线损率是衡量线损高低的指标。
配电网线损是电力部门一项综合性的经济、技术指标。
准确合理的配电网线损理论计算是电力部门分析线损构成、制定降损措施的有力工具，对促进供电企业降低能耗，内部挖潜，提高经济效益，优化电网规划设计方案，加强运行管理具有重要意义。
目前，由于配电网结构的复杂性、参数多样性和资料不完善以及缺乏实时监控设备，准确计算配电网理论线损比较困难，一直是个难题。
配电网理论线损计算的主要目的是通过对电能在输送和分配过程中各元件产生的电能损耗及各类损耗所占比例的计算，来确定配电网线损的变化规律。
关键词:理论线损平均电流法降压措施1.电网线损产生的原因从发电厂发出来的电能，在电力网的输送、变压、配电各环节中所造成的损耗。
称为电力网的电能损耗，称为线损。
既电力网的线损是发电厂（站）发出来的输入电网的点能量与电力用户用电时所消耗的电能量之差。
线损在理论上的特点，是电能以热能和电晕的形式散失于电网元件的周围空间，这就是说电力网的线损是一种自然的物理现象；也是线损电量中不可避免的部分，因此各个电网的线损大小是有区别的，管理部门只要采取适当措施，是可以把它降低到合理值或控制在国家规定值之内。
2.配电网理论线损计算方法研究的目的和意义2.1 研究目的电力网的理论线损计算，是指根据电网的结构参数和运行参数，运用一定的方法把电网元件的理论线损电量以及它在总损耗中所占的比例电网的理论线损率，经济线损率等数值计算出来并进行定性和定量分析，通过理论线损计算可以达到一下目的：（1）坚定电网结构及运行方式的经济性。
（2）查明电网中损耗过大的元件及损耗大的原因。
（3）考核实际线损是否真实、准确、合理，以及实际线损和理论线损的差值，确定不明损耗的程度，来衡量营业管理的好坏。
（4）根据理论线损中，各导线损耗和变压器损耗所占的比重，针对性的对电网中损耗过大环节采取降损措施。
（5）为电网发展、改进及规划提供科学依据。
（6）为合理下达线损考核指标提供科学的理论数字依据。
（7）理论线损计算所提供的各种资料，是电力企业的技术管理和基础工作的重要组成部分。
2.2 研究意义配电网线损是电力部门一项综合性的经济、技术指标。
准确合理的配电网线损理论计算是电力部门分析线损构成、制定降损措施的有效工具对促进电力企业降低能耗，内部挖潜提高经济效益优化电网规划设计方案，加强运行管理具有重要意义。
2.3 配电网理论线损计算方法由于配电网结构的复杂性、参数多样性和资料不完善以及缺乏实时监控设备，准确计算配电网理论线损比较困难，一直是一个难题。
配电网理论线损计算的主要目的是通过对电能在输送和分配过程中各元件产生的电能损耗及各类损耗所占比例的计算，来确定配电网线损的变化规律。
配电网理论线损计算方法，主要分为两类：一类是依据网络主要损耗元件的物理特征建立的各种等值模型算法；另一类是根据馈线数据建立的各种统计模型和神经网络模型等算法。
传统计算方法，如均方根电流法、平均电流法等，计算结果精度不高，不便于降损分析。
针对这种情况，近几年来，部分学者将遗传算法(GA)、人工神经网络(ANN)和模糊识别等理论应用于配电网理论线损计算，研究计算速度快、计算结果精度高的数学模型，丰富和发展了理论线损计算方法，拓宽了研究思路。
3.配电网理论线损计算方法研究的主要内容目前，对于配电网理论线损计算方法，结合配电网实际情况，国内外进行了大量的理论研究，达到了较高的水平，部分计算方法已投入实际应用，并取得了较好的结果。
因此，研究探讨配电网理论线损计算方法，不仅具有重要的理论意义，而且还具有十分显著的工程实用价值，这也是推动配电网理论计算方法不断深入研究和发展的主要原因。
因此，本论文的主要研究内容如下：a) 了解电力线损率对电力系统运行的影响；b) 分析影响配电网理论线损计算的因素；c) 对现有常用的配电网理论线损计算方法进行研究，并分析其特点；d) 配电网理论线损计算的算例题分析，确定方法的可行性，并对技术指标进行误差分析；e) 降损措施方案的探讨与分析。
4.配电网理论线损计算的研究4.1. 配电网理论线损计算的相关概念配电网理论线损计算是在已知配电网结构和负荷功率性质等数据条件下，研究或选择一种计算方法来进行数据处理，在满足一定精度要求的条件下，计算一段时间内配电网的理论线损值。
4.1.1 线损电量的定义发电机发出来的电能输送到用户，必须经过输电、变电、配电设备，由于这些设备存在阻抗，因此电能通过时，就会产生电能损耗，并以热能的形式散失在周围介质中，这个电能损耗称为线损电量，简称线损。
按照国家电力公司电力工业生产统计规定，线损电量是用供电量与售电量相减计算得到的，它反映了一个电力网的规划设计、生产技术和运营管理水平。
4.1.2 线损率电力网中的线损电量对电网购电量(或供电量）之百分比，就是线损率，亦称供电损失率。
即%100%⨯=电网购电量电网线损电量线损率 式中，电量的单位为kW/ｈ、万kW/ h 或亿kW/h在实际工作中，线损电量有两个值，即实际线电损电量与理论线损电量，因此，线损率也有两个对应值，即实际线损率与理论线损率。
且%100%⨯=电网购（供）电量实际线损电量实际线损率%100⨯-=电网购（供）电量售电量购电量%100%⨯=电网购（供）电量理论线损电量理论线损率%100⨯+=电网购（供）电量可变损耗固定损耗 由于线损率不同于线损电量，它是一个用百分比表示的相对值，因此线损率是表征电网结构与布局是否合理，运行是否经济的一个重要参数，也是国家考核供电企业经验管理和技术管理水平是否先进，所采取的措施是否得力有效的一项重要技术经济指标。
4.1.3 电力网线损产生的原因从线损实际组成上分，整个电力网线损电量可分为固定损耗、可变损耗、其他损耗三部分。
（1）固定损耗主要包括变压器的铁损及表计电压线圈损耗。
固定损耗功率一般不随负荷变化而变化，只要设备带有电压，就有电能损耗。
但实际上固定损耗功率也不是固定不变的，因为它与电压及电网频率有关，而电网电压及电网频率变动又不大，所以才认为它是固定不变的。
其中包括：a ）发电厂，变电站变压器及配电变压器的铁损。
b ）电晕损耗。
c ）调相机、调压器、电抗器、互感器、消弧线圈等设备的铁损，及绝缘子的损耗。
d ）电容器和电缆的介质损耗。
e ）电能表电压线圈损耗。
（2）可变损耗只要包括导线损耗、变压器铜损。
可变损耗功率是随着负荷变化而变化的，它与电流的平方成正比，电流越大则损耗功率越大。
其包括：a）发电厂、变电站变压器及配电变压器的铜损，即电流流经线圈的损耗。
b）输、配电线路的铜损，即电流通过导线的损耗。
c）调相机、调压器、电抗器、互感器、消弧线圈等设备的铜损。
d）接户线的铜损。
e）电能表电流线圈的铜损。
（3）其他损耗其他损耗是指由于管理工作不善，以及其他不明因素在供用电过程中造成的各种损失，因此它也称为管理损耗或不明损耗。
其主要包括：a ) 用户窃电及违章用电。
b ) 计量装置误差、错误接线、故障等。
c ) 营业和运行工作中的漏抄、漏计、错算及倍率差错等。
d ) 带电设备绝缘不良引起的泄露电流等。
e ) 变电站的支流充电、控制及保护、信号、通风冷却等设备消耗的电量，以及调相机辅机的耗电量。
f ) 供、售电量抄表时间不一致。
g ) 统计线损与理论线损计算的统计口径不一致，以及理论计算误差等。
4.2. 配电网理论线损计算的特点配电网理论线损计算是根据配电网结构参数和运行数据来计算配电网理论线损，所以配电网理论线损计算工作研究的对象是网络结构基本固定、负荷实时变化的配电网，根据配电网的结构和负荷类型需要采用适当的计算方法和计算模型，计算出配电网理论线损。
因此其特点如下：4.2.1 条件性传统的配电网理论线损计算方法，由于配电网网络结构的复杂，各节点没有监测设备，在计算理论线损过程中，都要假设一定的条件来简化计算，在假设条件的基础上，确定计算模型。
由于假设条件的存在，使计算结果误差大，精度低或高于实际值，或低于实际值。
但这种假设条件并不是没有实际意义、毫无根据的凭空假设，而是建立在一定理论基础之上的，是必要的。
4.2.2 多方案性正是由于配电网理论线损计算的近似性和条件性，所以在进行配电网理论线损计算过程中，结合配电网的网络结构和负荷情况以及假设条件，对同一配电网进行理论线损计算可以有不同的计算方案，选择不同的计算模型。
4.2.3 不准确性由于配电网网络结构的复杂性，负荷功率性质的多样性，负荷功率实时变化性，外部环境条件不确定性，要完全准确计算出配电网理论线损实际是不可能的，无论采用哪种计算方法和计算模型，只能是尽力作到理论运行状态尽可能接近实际运行状态，使计算结果尽可能准确，近似于实际值。
4.3配电网用平均电流法计算理论线损分析电力网电能损耗是指一定时间段内用电网络个元件上的功率损耗对时间积分值的总和。
从这个意义上讲，准确的线损计算比在电力系统确定的运行方式下稳态潮流计算还复杂，这是因为表征用户用电特性曲线具有很大的随机性，各元件上的损耗对时间的解析函数很难准确的表达出来，因此只能用数理统计的方法解决，有些电力网络由于表计不全，运行数据无法收集，或者网络的元件和节点数太多，譬如10(6)kV配电网和低压电网，运行数据和结构参数的收集整理很困难，无法才用潮流计算，则要简化计算方法，以便减少人力、物力而又能表达出一定的准确性。
均方根电流算法是线损理论计算的基本方法，在此基础上根据计算条件和计算资料，可以采用平均电流法来计算线损已达到计算目的一下介绍平均电流法的计算方法。
4.3.1 平均电流法（形状系数法）平均电流法也称形状系数法，是利用均方根电流法与平均电流的等效关系进行电能损耗计算的，由均方根电流法派生而来。
10kV配电线路线损分析及降损措施
10kV配电线路线损分析及降损措施随着能源消耗的增长，配电线路的线损问题日益突出。
线损率高不仅浪费电能，同时也会加重环境污染。
因此，减少线损率成为提高能源利用效率的重要手段之一。
本文以某地10kV配电线路为例，通过对其线路损耗情况的分析，提出相应的降损措施，以期达到减少线路损耗的目的。
一、线路损耗分析1. 损耗计算公式线路损耗由电阻损耗和电感损耗两部分组成。
其中，电阻损耗与电流平方成正比，与线路长度成正比，与导线的截面积成反比；电感损耗与电流平方成正比，与线路长度、电感大小成正比，与频率成正比。
因此，线路损耗可以用以下公式计算：线路损耗=电阻损耗+电感损耗电阻损耗=I²R电感损耗=2πfL I²L其中，I为电流，R为线路电阻，L为线路电感，f为电源频率。
2. 实际线路损耗通过对某地10kV配电线路的实测数据进行统计，得出其线路损耗情况表。
| 线路名称 | 电流(A) | 电阻损耗(W) | 电感损耗(W) | 线路损耗(W) | 线损率(%) || -------- | ------ | ---------- | ---------- | --------- | -------- || A | 80 | 369.6 | 101.5 | 471.1 | 3.5 || B | 77 | 312.3 | 89.7 | 402.0 | 3.0 || C | 75 | 255.0 | 79.7 | 334.7 | 2.5 || D | 71 | 195.3 | 66.6 | 261.9 | 1.9 |从表中可以看出，各线路的线损率在1.9%~3.5%之间，其中线路A的线损率最高，达到了3.5%。
二、线路降损措施1. 优化线路设计线路设计是影响线路损耗的重要因素之一。
合理的线路设计能够减轻线路电阻和电感，从而降低线路损耗率。
首先，可以采用材料电阻率比较小的金属作为线路导体。
其次，可以增加导线的截面积以减小电阻，同时采用多股导线的形式使得线路电感减小。
10kv线损计算算例
1.等值电阻法例1某10kV 配电线路，10月份变压器实际运行542h ，变压器抄表总的电量为30915kWh ，有功电量为31840kWh ，无功供电量23250kVarh ，变压器S9-20/10的空载损耗功率0P ∆=100W ，负载损耗ki P ∆=500W ，S9-30/10的空载损耗功率0P ∆=130W ，负载损耗ki P ∆=600W ， S9-50/10的空载损耗功率0P ∆=170W ，负载损耗ki P ∆=870W ，线路的负荷曲线特征系数1.08，主线路的线型为LGJ-35，支路线型为LGJ-25，线路1—线路9的长度为：1.5km 、1.8km 、2.2km 、1.2km 、0.8km 、1.6km 、0.9km 、2.1km 、1.4km ，功率因数为0.8。
线路的接线图见图4-1。
图5-1 10kV 配电网接线图解 （1）等效等值：222222222221309154.185.0309151.238.166809.085.0)668030915(6.138.140258.038.146302.185.0)524834826850(2.238.152488.138.134825.185.06850⨯⨯+⨯⨯+⨯⨯-+⨯⨯+⨯⨯+⨯⨯+++⨯⨯+⨯⨯+⨯⨯==∑=P i ni Pi eql A R A R =2.3 3221222210)(-=⨯+∆+=∑Q P n i Ni ki N Qi Pi eqR A A S P U A A R211222)(∑∑==∆=n i Pi n i i N ki N pi A S P U A1.930915508706680306004025205004630306003482508705248508706850[1022222222222222=⨯+⨯+⨯+⨯+⨯+⨯⨯=4.111.93.2=+=eq R （2）配电网损耗：322210-⨯+=∆eql QP f R TU A A A 1.314104.1110542)75.030915(309153222=⨯⨯⨯⨯+=-kWh ∑=-=⨯⨯⨯+⨯+==∆ni i T P A 13005.47110542)31702130100(kWh%5.2%100318405.4711.314%=⨯+=∆A例 2N线路条数，U运行电压，K负荷形状系数，Rl导线电阻，S1配变容量Rt配变电阻，P0空载损耗功率，Pd短路损耗功率，ATD配变绕组损耗ATT配变空载损耗，AL线路电能损耗。
10kV配电线路理论线损计算方法
《宁夏电力》２０１９年第２期 收稿日期：２０１９－０１－１９作者简介：丁长江（１９８８），男，助理工程师，从事空管技术保障工作。
１０ｋＶ配电线路理论线损计算方法丁长江（民航新疆空中交通管理局，新疆乌鲁木齐８３００１６）摘 要： 采用基于平均电流的等值电阻法，以远程读取的１０ｋＶ线路首端有功、无功电量和配电变压器二次侧总表实际抄见电量为基础，分别建立以正、反两方向计算线路损耗的数学模型，并对线损影响因素及线路导线损耗和配电变压器的电能损耗进行仿真分析。
算例结果表明，反向数学模型的计算结果较准确反映了理论线损的真实值，同时，通过对比正、反向数学模型所得理论线损率的变化，研究了线路不明损耗对线损率的影响。
关键词： １０ｋＶ配电线路；理论线损；正、反向数学模型；不明损耗中图分类号： ＴＭ７２６ 文献标志码： Ａ 文章编号： １６７２－３６４３（２０１９）０２－０００９－０４有效访问地址： ｈｔｔｐ：／／ｄｘ．ｄｏｉ．ｏｒｇ／１０．３９６９／ｊ．ｉｓｓｎ．１６７２－３６４３．２０１９．０２．００２Ｍｅｔｈｏｄｆｏｒｔｈｅｏｒｅｔｉｃａｌｌｉｎｅｌｏｓｓｃａｌｃｕｌａｔｉｏｎｏｆ１０ｋＶｄｉｓｔｒｉｂｕｔｉｏｎｌｉｎｅＤＩＮＧＣｈａｎｇｊｉａｎｇ（ＣＡＡＣＸｉｎｊｉａｎｇＲｅｇｉｏｎａｌＡｄｍｉｎｉｓｔｒａｔｉｏｎ，ＵｒｕｍｑｉＸｉｎｊｉａｎｇ８３００１６，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ａｄｏｐｔｉｎｇｔｈｅｅｑｕｉｖａｌｅｎｔｒｅｓｉｓｔａｎｃｅｍｅｔｈｏｄｂａｓｅｄｏｎａｖｅｒａｇｅｃｕｒｒｅｎｔ，ｏｎｔｈｅｂａｓｉｓｏｆｔｈｅｒｅｍｏｔｅｒｅａｄｉｎｇａｃｔｉｖｅａｎｄｒｅａｃｔｉｖｅｅｌｅｃｔｒｉｃｉｔｙａｔｔｈｅｈｅａｄｏｆｔｈｅ１０ｋＶｌｉｎｅ，ａｓｗｅｌｌａｓｔｈｅａｃｔｕａｌｃｏｐｙ ｉｎｇｅｌｅｃｔｒｉｃｉｔｙｏｎｔｈｅｓｅｃｏｎｄａｒｙｓｉｄｅｏｆｄｉｓｔｒｉｂｕｔｉｏｎｔｒａｎｓｆｏｒｍｅｒ，ｔｈｅｍａｔｈｅｍａｔｉｃａｌｍｏｄｅｌｓｗｅｒｅｅｓｔａｂ ｌｉｓｈｅｄｆｏｒｃａｌｃｕｌａｔｉｎｇｔｈｅｅｌｅｃｔｒｉｃｉｔｙｌｏｓｓｉｎｂｏｔｈｆｏｒｗａｒｄａｎｄｂａｃｋｗａｒｄｄｉｒｅｃｔｉｏｎｓ．Ｔｈｅｃａｓｅａｎａｌｙｓｉｓｓｈｏｗｓｔｈａｔｔｈｅｒｅｓｕｌｔｓｏｆｔｈｅｂａｃｋｗａｒｄｍａｔｈｅｍａｔｉｃａｌｍｏｄｅｌａｃｃｕｒａｔｅｌｙｒｅｆｌｅｃｔｔｈｅａｃｔｕａｌｖａｌｕｅｏｆｔｈｅｔｈｅｏｒｅｔｉｃａｌｌｉｎｅｌｏｓｓ，ａｎｄｂｙｃｏｍｐａｒｉｎｇｔｈｅｃｈａｎｇｅｏｆｔｈｅｏｒｅｔｉｃａｌｌｉｎｅｌｏｓｓｒａｔｅｃａｌｃｕｌａｔｅｄｂｙｔｈｅｔｗｏｍａｔｈｅｍａｔｉｃａｌｍｏｄｅｌｓ，ｔｈｅｉｎｆｌｕｅｎｃｅｏｆｕｎｋｎｏｗｎｌｏｓｓｏｎｌｉｎｅｌｏｓｓｒａｔｅｉｓｓｔｕｄｉｅｄ．Ｋｅｙｗｏｒｄｓ：１０ｋＶｄｉｓｔｒｉｂｕｔｉｏｎｌｉｎｅ；ｔｈｅｏｒｅｔｉｃａｌｌｉｎｅｌｏｓｓ；ｆｏｒｗａｒｄａｎｄｂａｃｋｗａｒｄｍａｔｈｅｍａｔｉｃａｌｍｏｄ ｅｌｓ；ｕｎｋｎｏｗｎｌｏｓｓＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１６７２－３６４３．２０１９．０２．００２·９·式中：ΔＡＫＢ—１０ｋＶ配电线路理论线损；ｃｏｓφ—线路首端的平均功率因数。
10kV配电线路线损分析及降损措施
10kV配电线路线损分析及降损措施随着电力行业的不断发展，节能环保不断成为我们的热门话题。
其中，配电线路损耗一直是电力系统中一项重要的经济技术指标。
本文以某10kV配电线路为例，对其线损进行分析并提出降损措施。
一、损耗分析该线路的数据如下图所示。
（此处省略了线路参数表）表中可知，该线路最大负载电流为210A，线路长度为5km。
根据公式（1），该线路的总线损为：P=(I²R+I²X)×L=(210²×0.316+210²×0.146)×5=9.05kW其中，电阻损耗P_r=I²R×L=2.09kW；电感损耗P_x=I²X×L=6.96kW。
由此可知，该线路的线损主要是由电感损耗导致的。
接下来，针对该线路的电感损耗进行详细分析。
①电源电压的稳定性该线路的电源电压应保持稳定，一旦电源电压波动，就会影响线路的负载及电能损耗。
因此，应该对电源电压进行监测和管理，保持其稳定性和可靠性。
②线路故障的影响线路故障会导致电阻、电感和电容等参数的变化，从而影响线路的电阻和电感损耗，因此应该对线路的故障进行监测和维护。
③负载的合理安排该线路的最大负载电流为210A，实际负载在160A左右，因此可以安排更多的负载，从而减少线路的电感损耗。
④导线截面的优化导线的截面面积决定了线路的电阻和电感损耗，应该根据实际情况进行优化。
⑤用电设备的能效改善用电设备的能效与线路的电感损耗密切相关，因此应该加强用电设备的能效改善，从而降低线路的电感损耗。
二、降损措施综合上述分析，针对该线路的电感损耗，应采取以下措施：1.加强电源电压的监测和管理，保持其稳定性和可靠性；2.加强线路故障监测和维护；3.合理安排负载，增加线路的用电量；4.优化导线的截面，减少线路的电阻和电感损耗；5.加强用电设备的能效改善，降低线路的电感损耗。
10kv配电网理论线损计算方法及应用对比
丰富了有源、无源配电网线损理论计算内容，为配电网
（1）
规划、设计及运行各阶段提供降损节能依据。本文对 4 种方法进行了归纳总结，并应用各方法针对配电网有源、 无源 2 种情况开展计算，分析各方法的适用性及优缺点。
式中：ΔA为配电网的电能损耗；ΔA0为配电网元件的固 定损耗；Iav(0)为时段T内配电网首端的平均电流；k2为负 荷曲线形状系数的平方值；Req为配电网可变损耗等值电 阻，包括线路等值电阻与配变等值电阻两部分。
如果配电网各负荷节点供电量无法采集，可按各节 点配变的负载系数相等进行计算［17］，即各变压器供电 量正比于其额定容量，通过配变额定容量折算电阻值。
等值电阻法由于计算简单、原理清晰，目前在 10 kV配电网线损理论计算中广泛应用，但该方法不能 对小电源进行处理，不适用于包含小电源接入的10 kV
间存在差异，导致基于等效容（电）量法计算的线损电 量存在一定误差。 1.3 前推回代法
配电网线损计算［18］。
3 配电

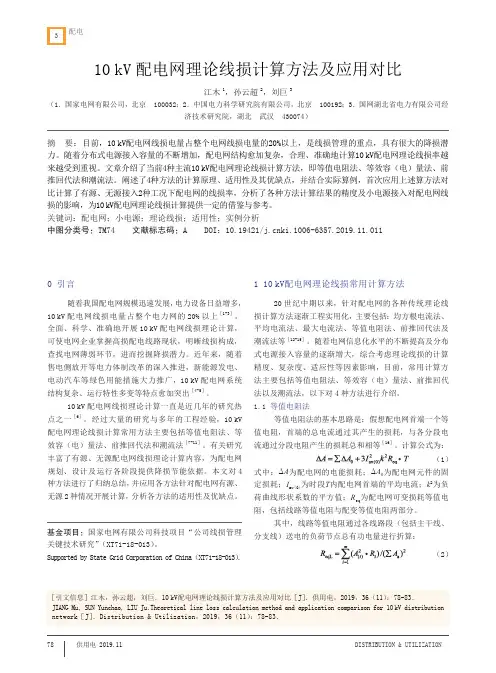

10 kV 配电网理论线损计算方法及应用对比
江木 1，孙云超 2，刘巨 3 （1．国家电网有限公司，北京 100032；2．中国电力科学研究院有限公司，北京 100192；3．国网湖北省电力有限公司经
济技术研究院，湖北 武汉 430074）
摘 要：目前，10 kV配电网线损电量占整个电网线损电量的20%以上，是线损管理的重点，具有很大的降损潜 力。随着分布式电源接入容量的不断增加，配电网结构愈加复杂，合理、准确地计算10 kV配电网理论线损率越 来越受到重视。文章介绍了当前4种主流10 kV配电网理论线损计算方法，即等值电阻法、等效容（电）量法、前 推回代法和潮流法。阐述了4种方法的计算原理、适用性及其优缺点，并结合实际算例，首次应用上述算方法对 比计算了有源、无源接入2种工况下配电网的线损率，分析了各种方法计算结果的精度及小电源接入对配电网线 损的影响，为10 kV配电网理论线损计算提供一定的借鉴与参考。 关键词：配电网；小电源；理论线损；适用性；实例分析 中图分类号：TM74 文献标志码：A DOI：10.19421/ki.1006-6357.2019.11.011
10kV线路线损分析与计算方法
10kV线路线损分析与计算方法摘要：根据电力实际需求，重点研究了均方根法电流法，对于其代表日的选取方法进行了阐述，并在实际问题中具体分析了均方根电流法，在代表日电流波动情况比较大时，对其方法进行了改进。
关键词：线损；均方根；波动1 线损的定义线损是电能在网络传输过程中所产生的有功、无功电能和电压损失的简称。
这些电能损失的有功部分被称为有功损失，习惯上称为“线损”，主要以发热等形式通过空气和介质散发掉，有功电能损失电量与输入端输送的电量之间的比例或有功功率损失与输入的有功功率之比的百分比一般被称为线损率，常用△W%表示，即△W%=△W/W*100%，△P%=△P/P*100%。
无功部分一般被称为无功损失，无功功率的大量传递和损失会使系统或用户的功率因数降低、线路电流增大、有功损失加大、节点电压降低，并可能导致发变电设备、输电设备、配电设备等负载率降低。
电压损失一般被称为电压降或压降，它使终端负荷的电压降低，造成用电设备出力下降，用电效率降低甚至不能正常使用或造成损坏，直接影响电力用户的电力使用价值和经济利益。
2 10kV线路线损的计算方法由于配电网中各负荷点的负荷资料及元件运行数据的收集和整理非常困难，也缺乏进行潮流分析所需的负荷数据，因此在配电网自动化水平不高的地方，理论计算通常采用非潮流的计算方法。
2.1 均方根电流法设配电网元件电阻为R，通过此元件的电流为I（A），则该配电网元件一天内的电能损耗值△A为：（KWh），（1）设代表日24小时的日负荷电流实测值为I1，I2， (I24)（A），（2）则配电网理论线损电量计算式为：（KWh），（3）2.2代表日的选取原则及方法均流法的有点是计算方法简单，易于计算机编程。
此方法的缺点是代表日的选取影响计算结果，选取不当计算容易产生较大误差。
为使线损理论计算结果具有代表性，代表日的选定应遵循一定的原则[1]。
一种较为合理的代表日提取法是[2]：将记录时段缩小为一星期，再增加一些特殊用电日的记录值，在此基础上进行代表日聚类分群，然后从每一群中，任取一天的记录作为该群的代表数值，从而可筛选出较符合实际的代表日记录。
10kV配电线路线损分析及降损措施
10kV配电线路线损分析及降损措施一、概述配电线路线损是指在输送电能过程中由于线路本身电阻、电感等因素导致的功率损耗。
线路线损是影响电力系统经济运行的重要因素之一，也是影响电网供电质量的重要指标之一。
线路线损不仅会消耗大量的电能，也会导致电压质量下降，甚至影响供电可靠性和安全性。
对10kV配电线路线损进行分析并采取降损措施具有重要的现实意义。
二、线损分析1. 线损计算对于10kV配电线路的线损计算，通常采用下述公式进行计算：线损 = P - P'P为线路输入的功率，P'为线路输出的功率，即负荷端的功率。
对于线路上的每一段，可以根据上述公式计算线路上的线损情况。
2. 线损率分析线损率是指线损占输入功率的百分比，通常用来评价线路线损的程度。
线损率的计算公式为：线损率 = 线损/ P × 100%线损率是评价线路线损程度的重要指标，通常情况下，线损率在5%左右为正常水平，超过10%则属于严重线损。
3. 线损分布分析对于10kV配电线路的线损情况，需要对线损进行分布分析。
通过线损分布分析，可以了解各个部分的线损情况，进而有针对性地采取降损措施。
三、降损措施1. 优化线路走向通过优化线路走向，可以减少线路长度，降低线路电阻和电感，从而降低线路线损。
2. 优化导线材质和截面采用低电阻、低电感的导线材质，适当增大截面，可以有效降低线路线损。
3. 合理设置变压器通过合理设置变压器，减少电压降低，可以降低线路线损。
4. 优化负荷分布通过合理调整负荷分布，减少线路负荷，可以降低线路线损。
5. 加强设备运行管理加强设备运行管理，及时发现设备故障，减少损耗，降低线路线损。
6. 实施节能措施通过实施节能措施，减少用电量，从源头上降低线路线损。
四、结语10kV配电线路线损分析及降损措施对于提高电网供电质量、降低供电成本具有重要意义。
通过科学合理的线损分析及降损措施的实施，可以有效降低线路线损，提高电能利用率，保障电网供电的可靠性和安全性。
10千伏配电线路线损分析
10千伏配电线路线损分析一、引言电力线路线损一直是电力行业的一个重要问题。
作为电能的损失，线损直接影响着电力系统的经济运行和电网的供电质量。
而在10千伏配电线路中，线损更是需要被高度重视。
进行对10千伏配电线路线损的分析和研究，对于提高电网供电质量和经济效益具有重要的意义。
二、10千伏配电线路线损的概念及影响因素10千伏配电线路线损是指在电能从变电站输送到用户终端过程中，由于电流通过线路和设备时产生的电阻损耗而造成的能量的损失。
其表达式为:线损 = 输电量 - 实际供电量输电量是指电网输送到用户终端的电能量，实际供电量是指用户实际使用的电能量。
（1）线路长度和截面积：线路长度越长、截面积越小，线路电阻越大，线损越高。
（2）负载率：负载率越高，线损越大。
（3）线路材料和绝缘情况：线路采用的材料和绝缘情况直接影响线路的电阻和绝缘状况，从而影响线损。
（4）设备损耗：变压器、开关、断路器等设备在工作过程中会产生一定的损耗，也会对线路线损产生影响。
10千伏配电线路线损的计算方法通常有两种，分别为功率法和电流法。
1. 功率法：根据电流和负载功率进行计算，计算公式为:P = I^2 * RP为线路损耗，I为电流，R为线路电阻。
以上两种方法均可以用于10千伏配电线路线损的计算，选择合适的方法应根据具体情况进行综合考虑。
1. 提高线路和设备的质量：选用高质量的线路和设备，提高导线的截面积，降低线路电阻；改善设备的绝缘状况，减小设备损耗。
2. 合理规划线路布局：通过合理的线路规划和布局来减少线路长度，减小线路的电阻损耗，降低线损。
3. 提高配电系统的运行质量：合理调整负载，控制变电站的输出电压和负载平衡，降低电能在输送过程中的损失。
4. 完善监控和管理系统：建立完善的监控系统，及时发现和处理线路故障和损耗，保障电网的正常运行。
10kV线路损耗计算
10kV线路损耗计算之巴公井开创作1、线路资料线路长度：7km，导线型号：JKLYJ-150,配变容量：2800kVA2、线路参数计算：20℃Ω·mm2/km，则R=L·ρ/S=7×Ω。
3、损耗计算⑴、按用户功率因数达0.9来计，只考虑有功电量。
P=3UIcosφI= P/(3Ucosφ) (U=10.5kV cosφΩ)ΔP=3*I22×10-5 P2 (kw)，即线路有功功率损耗与有功负荷的平方成正比。
P总=P+ΔP 同时乘以等效时间τ，即电量W总=W+ΔW。
ΔW=ΔPτ×10-5 P2τ×10-5×10-5W2/τ按一班制，等效时间τ取240小时，则ΔW=×10-8 W2(kw·h) (W单位为kw·h)即线路有功电量损耗与用户有功电量的平方成正比。
⑵不考虑功率因数达标，同时考虑有功电量和无功电量。
ΔP=R*(P2+Q2)/1000U2(除1000是将R折算为kΩ)ΔW=ΔPτ=R*(W2+V2)/1000U2τΩ)按一班制，等效时间τ取240小时，则ΔW=ΔPτ=1.47*(W2+V2×10-8(W2+V2) (kw·h)(W单位为kw·h，V单位为kvar·h)两种方式计算比较：由此可见，采取同时考虑有功电量和无功电量计算方式较为客观，在功率因数为0.9时，两种方式线损一致。
在功率因数低时，线损增加。
若要采取固定线损率方式，根据配变容量2800kVA，每月电量估计在30～40万度，固定线损率取2.4%较为合理。
10KV电缆的线路损耗及电阻计算公式
通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1) 单一线路有功功率损失计算公式为△ P= I2R式中△ P--损失功率，W；I--负荷电流，A；R-导线电阻，Q(2) 三相电力线路线路有功损失为△ P=^ PAPBPO 3I2R(3) 温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a= 0.004。
在有关的技术手册中给出的是20C时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20C 时的导线电阻值R20为R20=RL式中R--电线电阻率，Q/km ,;L--导线xx，km。
2）温度附加电阻Rt 为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，C。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U 为△ U=U 1－U2=LZ2．配电变压器损耗（简称变损）功率△PB配电变压器分为铁损（空载损耗）和铜损（负载损耗）两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。
