静音止回阀

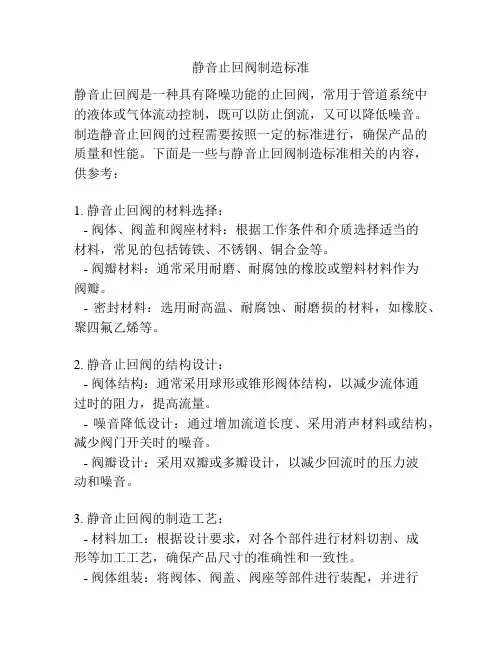

静音止回阀制造标准
静音止回阀制造标准静音止回阀是一种具有降噪功能的止回阀，常用于管道系统中的液体或气体流动控制，既可以防止倒流，又可以降低噪音。
制造静音止回阀的过程需要按照一定的标准进行，确保产品的质量和性能。
下面是一些与静音止回阀制造标准相关的内容，供参考：1. 静音止回阀的材料选择：- 阀体、阀盖和阀座材料：根据工作条件和介质选择适当的材料，常见的包括铸铁、不锈钢、铜合金等。
- 阀瓣材料：通常采用耐磨、耐腐蚀的橡胶或塑料材料作为阀瓣。
- 密封材料：选用耐高温、耐腐蚀、耐磨损的材料，如橡胶、聚四氟乙烯等。
2. 静音止回阀的结构设计：- 阀体结构：通常采用球形或锥形阀体结构，以减少流体通过时的阻力，提高流量。
- 噪音降低设计：通过增加流道长度、采用消声材料或结构，减少阀门开关时的噪音。
- 阀瓣设计：采用双瓣或多瓣设计，以减少回流时的压力波动和噪音。
3. 静音止回阀的制造工艺：- 材料加工：根据设计要求，对各个部件进行材料切割、成形等加工工艺，确保产品尺寸的准确性和一致性。
- 阀体组装：将阀体、阀盖、阀座等部件进行装配，并进行严密性及操作性的检验。
- 密封件安装：安装合适的密封材料，保证阀门的密封性能。
- 检验与试验：对制造好的静音止回阀进行严格的检验和试验，包括外观检查、尺寸检测、耐压试验、流量检测等。
- 包装与贮运：将制造好的阀门进行适当的包装，以防止损坏，并采取合适的贮运措施，确保产品的质量。
4. 静音止回阀的标准与规范：- 国际标准：ISO 14313-2007《石油和天然气工业管道输送系统阀门特殊要求》，ISO 7121-1983《工业阀门闸阀焊接和线圈接头面对面和端到端尺寸》等。
- 国家标准：GB/T 12243-2013《宽幅橡胶刨刀切割机静音止回阀技术条件》等。
以上为静音止回阀制造标准的一些相关参考内容，制造静音止回阀时应遵循相应的材料选择、结构设计、制造工艺和标准规范，以确保产品质量和性能的达到要求。
消声止回阀 标准
消声止回阀标准
消声止回阀是一种用于控制和防止噪音和回流的阀门。
其标准可以根据具体应用和行业要求来制定。
以下是一些可能适用的标准：
1. 国际标准：国际标准化组织（ISO）或其他国际标准机构可
能针对消声止回阀发布了相应的标准，例如ISO 23355-1：2012 "Acoustics - Measurement of insertion loss of ducted silencers without flow"。
2. 行业标准：一些行业协会或组织可能制定了专门的标准，例如美国超声声学学会（ASA）的ASA S12.60-2010 "American National Standard Acoustical Performance Criteria, Design Requirements, and Guidelines for Schools"。
3. 国家标准：各国可能有自己的标准来规范消声止回阀的设计、制造和使用，例如中国的国家标准GB/T 17638-2018《静音断
流阀》。
标准可能包括以下内容：
- 设计要求：包括阀门的尺寸、材料、密封方式等。
- 性能要求：包括噪音减少性能、回流控制性能等。
- 测试方法：包括测试噪音和回流的方法和标准设备。
- 标志和认证：包括产品标志、认证流程和要求等。
需要根据具体的应用领域和国家/地区的规定来确定适用的标准。

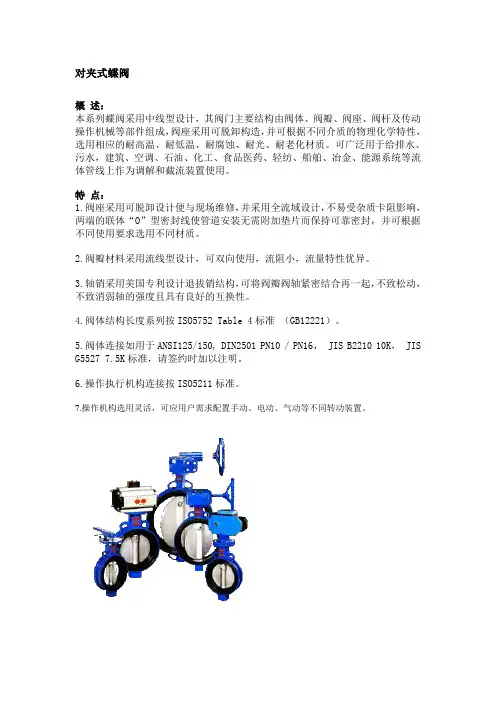

蝶阀与止回阀
概述：本系列蝶阀采用中线型设计，其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机械等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，选用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。
可广泛用于给排水、污水，建筑、空调、石油、化工、食品医药、轻纺、船舶、冶金、能源系统等流体管线上作为调解和截流装置使用。
特点：1.阀座采用可脱卸设计便与现场维修，并采用全流域设计，不易受杂质卡阻影响，两端的联体“O”型密封线使管道安装无需附加垫片而保持可靠密封，并可根据不同使用要求选用不同材质。
2.阀瓣材料采用流线型设计，可双向使用，流阻小，流量特性优异。
3.轴销采用美国专利设计退拔销结构，可将阀瓣阀轴紧密结合再一起，不致松动，不致消弱轴的强度且具有良好的互换性。
4.阀体结构长度系列按ISO5752 Table 4标准（GB12221）。
5.阀体连接如用于ANSI125/150, DIN2501 PN10 / PN16， JIS B2210 10K， JIS G5527 7.5K标准，请签约时加以注明。
6.操作执行机构连接按ISO5211标准。
7.操作机构选用灵活，可应用户需求配置手动、电动、气动等不同转动装置。
概述:本系列蝶阀适用于自来水系统，电厂及工业管路作为双向启闭及调节设备使用，其调节范围为开度0°到全开90°之间。
如采用单向流时，请依阀体外箭头所式方向安装。
本系列蝶阀只阀瓣采用流通式（FLOW THROUGH）设计，绷采用高强度球墨铸铁制造，以确保水流冲击下只强度及减少水头流失，阀瓣密封圈采用美国专利独特设计，可紧密牢固固定于阀瓣上而不致经水流冲击而脱落。
特点:● 阀瓣为双平板桁架流通式，流阻小。
（DN300（含）以下为单板式）。
● 阀座采用不锈钢，用特殊接合剂固定于阀体上；阀瓣密封圈则用橡胶直接以锯齿状式嵌入，无需使用押圈或螺栓固定，如此具有结构简单，密封性良好等特点。
静音止回阀和消声止回阀的区别是怎样的
静音止回阀和消声止回阀的区别是怎样的在管道系统中，止回阀的作用是防止介质倒流和防止系统中的液体逆流。
但是，止回阀有时会产生噪音影响环境和周围设备的工作。
为了解决这个问题，市场上出现了静音止回阀和消声止回阀。
静音止回阀和消声止回阀在减少噪音的方面有所不同。
静音止回阀主要使用的是阀门的材料和结构来减少噪音的传播，而消声止回阀则使用吸声材料来吸收噪音。
静音止回阀静音止回阀的主要特点是具有噪音降低功能。
它通过阀门的材料选择、结构设计和加工工艺来实现降噪的功能。
静音止回阀通常采用密封材料柔性连接，使得阀门没有任何冲击声和振动噪音。
另外，它还可以减少水锤和水击，减少水的冲击和振动，从而达到降噪的效果。
静音止回阀的设计通常非常精致，因为它们需要使用特殊的材料和结构，以达到其噪音降低的目的。
材料通常由橡胶、PTFE、石墨等材料制成，以保证静音止回阀的密封性和使用寿命。
因此，良好的材料和制造技术可以保证阀门的密封性和使用寿命。
消声止回阀消声止回阀主要采用吸声材料来吸收噪音，实现噪音的消除。
它们可以使用泡沫塑料、玻璃棉、岩棉和聚酯纤维等材料，这些材料都很好地消除了噪音。
消声止回阀的设计和制造技术也非常关键，以确保吸音材料和结构的优良性能。
通常，吸音材料要被放置在管道周围，以吸收和消除噪音。
消声材料还可能附加在管道表面上，以实现更有效的噪音消除。
静音止回阀和消声止回阀的区别尽管静音止回阀和消声止回阀都可以减少噪音的传播，但它们的工作原理和设计不同。
静音止回阀主要使用密封材料和精细的结构来实现其防噪音的功能。
相比之下，消声止回阀则主要使用吸声材料来降低噪音。
静音止回阀和消声止回阀在结构上有所不同。
静音止回阀的材料和结构经过密集的设计和制造，以保证其噪音降低的能力。
消声止回阀则更注重材料的吸声和消声能力，以达到消除噪音的目的。
另外，由于结构的不同，静音止回阀和消声止回阀之间的价格也有所不同。
由于需要较高的技术和材料费用，静音止回阀通常比消声止回阀更昂贵。
关闭水泵止回阀响声处理方法
关闭水泵止回阀响声处理方法1.引言【1.1 概述】水泵是工业生产和日常生活中常见的设备之一，它可以将液体从一处输送到另一处。
然而，当水泵停止运行时，水的流动会受到阻碍，这时就需要使用水泵止回阀来防止液体逆流，保持管道系统的正常运行。
然而，水泵止回阀在工作过程中可能会产生响声。
这种响声不仅会对周围环境和人体健康造成不利影响，还可能对水泵本身的工作造成一定的损害。
因此，需要采取一些有效的处理方法来减少或消除水泵止回阀响声的问题。
本文将针对关闭水泵止回阀响声的问题展开探讨，并提出一些可行的处理方法。
通过分析水泵止回阀的作用和响声产生的原因，我们将探讨如何有效地处理这一问题，从而提高水泵系统的工作效率和稳定性。
1.2 文章结构文章结构部分是文章的框架，它用来介绍文章的组织结构，明确章节的内容安排和逻辑关系，以向读者提供清晰的导引。
本文的结构主要分为引言、正文和结论三个部分。
在引言部分，我们将通过概述、文章结构和目的三个小节来介绍整篇文章的主题和目标。
首先，在概述中，我们会简要介绍关闭水泵止回阀响声处理的背景和重要性。
这一部分可以引用相关的实例或数据，来说明问题的现状和需要解决的难点。
接着，在文章结构的小节中，我们将详细介绍整篇文章的章节安排和内容概述。
这个小节的主要目的是帮助读者快速了解文章的整体结构，以便于阅读和理解。
最后，在目的的部分，我们将明确本文的写作目的。
这一部分可以强调解决问题、提供指导或分享经验等，以激发读者的兴趣和对文章的期待。
通过以上的引言部分的文章结构介绍，读者可以更好地了解本文的主题、内容组织和写作目的，对文章的整体框架有一个清晰的认识。
1.3 目的本文的目的是为了提供关闭水泵止回阀响声的处理方法。
水泵止回阀的作用是防止水流逆流，在许多工业和家庭设备中被广泛应用。
然而，水泵止回阀在工作时常常产生噪音，不仅影响设备的正常运行，还可能给人们的生活和工作带来不必要的干扰和困扰。
因此，了解并掌握关闭水泵止回阀响声的处理方法对于维护设备的正常运转和提高使用环境的舒适度非常重要。
止回阀
CVKR静音式止回阀概述；大口径静音止回阀采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附近有导流体的设计能保证最小的压力损失。
静音式止回阀安装于水泵出水口处，可在水流倒前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止倒流和保护设备的目的。
广泛用于给排水、消防、暖通、工业等系统。
技术参数：材质说明：主要外形尺寸：CVWR型对夹式静音止回阀概述：对夹式静音止回阀采用流体型设计,水头损失较小;内部弹簧可加速关闭,达到静音效果;金属对确保密封的可靠性;安装空间小.可安装于水泵出水口处,能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。
广泛用于给排水、消防、建筑、暖通、工业系统。
技术参数：材质说明：主要外形尺寸：单位:mm（法兰钻孔按GB/T17241.6-1998标准）DHH44X/H微阻缓闭消声止回阀结构特点：DHH44XH-1016型微阻缓闭止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。
在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无噪音、运行平稳，确保宾馆、住宅环境安静，并具有节能的效果。
用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生，截流密封采用了丁腈橡胶，密封性能好、减震耐磨、使用寿命长、维修方便等特点。
主要零件材料：主要技术参数：主要外形尺寸：（法兰连接尺寸：按JB/T79-94标准）H44X(SFCV)橡胶瓣止回阀概述：橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。
其中橡胶胍由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开头寿命可达100万次。
该阀采用全流面积式设计，具有水头损失小，不易堆积杂物，维修简便等特性。
该阀主要适用于给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵迫害。
该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
低阻力缓闭消声止回阀使用说明书
低阻力缓闭消声止回阀使用说明书
低阻力缓闭消声止回阀是一种常用于管道系统的设备，可以用于控制液体在管道内的流动方向，以及防止反流和水锤现象的发生。
下面是低阻力缓闭消声止回阀的使用说明书：
1.安装位置：低阻力缓闭消声止回阀应在水泵出口的阀门处进行安装。
安装前应检查阀门的连接口是否符合规格要求。
2.安装方法：安装前要保证管道的清洁，将止回阀按照方向箭头的指示方向安装，以确保系统的正常运行。
安装时应注意阀门的方向和正确的位置。
3.使用方法：当液体在管道中流动时，止回阀应处于打开状态，此时阀门打开角度为0度。
如果方向反转，液体将在止回阀内形成一定的压力，此时阀门将关闭，保持管道的单向流动。
如果管道内出现冲击压力，止回阀会通过特殊的消声装置减少噪音。
4.注意事项：在使用时，应定期进行检查和维护，确保阀门的正常运行。
如果发现阀门出现卡阻、泄漏和噪音等问题，应及时排除。
以上就是低阻力缓闭消声止回阀的使用说明书，希望对您有所帮助。
在实际使用中，一定要严格按照说明书进行操作，以确保管道系统的正常运行。
hc41x消声止回阀 标准
hc41x消声止回阀标准HC41X消声止回阀是一种用于减少阀门开启和关闭过程中的液体或气体压力波动和噪声的装置。
这种止回阀通过内部结构设计和材料选择来实现消声效果。
以下是关于HC41X消声止回阀的一些相关参考内容。
1. HC41X消声止回阀的工作原理HC41X消声止回阀采用了特殊的内部结构设计，包括消声器和减压室。
液体或气体从阀门的进口流入消声器，进而进入减压室，最后流出阀门的出口。
这种内部结构能够有效地减少流体通过阀门时产生的压力波动和噪声。
2. HC41X消声止回阀的特点HC41X消声止回阀具有以下几个特点：- 高效减噪：采用专利的消声器和减压室设计，能够有效降低流体通过阀门时产生的噪声。
- 优质材料：阀体和内部零部件采用高强度的不锈钢材料制造，耐腐蚀性强，使用寿命长。
- 紧密封闭：采用优质的密封材料和设计，能够确保阀门的良好封闭性能，防止泄漏。
- 灵活操作：采用精确设计的开关机构，能够实现快速、平稳的阀门开闭操作。
- 应用广泛：适用于液体和气体管道系统，广泛应用于化工、石油、食品、制药等行业。
3. HC41X消声止回阀的安装和维护安装和维护HC41X消声止回阀需要注意以下几个方面：- 安装位置：阀门应安装在垂直管道上，并且确保进口方向与箭头指示的流体方向一致。
- 操作注意：正常使用时，应保持阀门处于全开或全闭状态，避免半开半闭状态。
- 维护周期：定期检查阀门和密封件的磨损情况，如有磨损应及时更换，以确保阀门的正常运行。
- 清洁保养：定期清洗阀门内部和周围的管道，保持阀门的清洁，减少污染物对阀门的影响。
4. HC41X消声止回阀的应用案例HC41X消声止回阀在实际应用中有广泛的使用场景，以下是一些应用案例：- 化工工业：用于化工工业中的流体管道系统，减少压力波动和噪音，保证生产设备的稳定运行。
- 石油行业：用于石油管道系统中，减少油品流动产生的压力波动和噪声，保证管道的安全运行。
- 制药行业：用于制药生产中的管道系统，避免管道中的液体或气体对药品的污染和影响。
止回阀的种类、工作原理及作用等基础知识
止回阀的种类、工作原理及作用等基础知识止回阀是能让流体沿固定方向流动并且自动防止其反方向流动（倒流）的一种阀门，又称止逆阀。
它是一种自动关闭阀门，在阀体内有一个阀瓣或摇板。
当介质顺流时流体将阀瓣自动顶开；当流体倒流时，流体（或弹簧力）自动将阀瓣关闭。
升降式止回阀瓣是垂直于阀体通道升降运动的，一般用于水平或垂直管道上；旋启式止回阀的阀瓣常称为摇板，摇板一侧与轴连接，摇板可绕轴旋转，旋启式止回阀一般安装在水平管道上，对于小口径的也可以安装于垂直的管道上，但要注意流量不宜太大。
止回阀一般适用于清洁介质的管路中，对含有固体颗粒和粘度较大的介质管路中不宜采用。
升降式的止回阀封闭性能比旋启式的好，但旋启式的止回阀流体阻力比升降式的小。
一般情况下旋启式止回阀适用于大口径的管路中。
按止回阀结构的不同，分为升降式止回阀、旋启式止回阀、轴流式止回阀、蝶式止回阀及其它特殊止回阀。
1、旋启式止回阀旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
旋启式止回阀分单瓣式、双瓣式和多瓣式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
2、升降式止回阀升降式止回阀阀瓣沿着阀体垂直中心线滑动的止回阀，在高压小口径止回阀上阀瓣可采用圆球。
升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。
其结构与截止阀相似，阀体和阀瓣与截止阀相同。
阀瓣上部和阀盖下部加工有导向套筒，阀瓣导向筒可在阀盖导向筒内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自重降落在阀座上，起阻止介质逆流作用。
3、轴流式止回阀随着国内大型炼油及乙烯等石化项目的新建和扩建，石油天然气长输管道系统和大型乙烯装置中压缩机和大型泵等工况较苛刻的管道系统，要求选用快速关闭、较低压损及噪音的止回阀。
消声止回阀外形尺寸规格
消声止回阀外形尺寸规格1. 引言1.1 消声止回阀外形尺寸规格消声止回阀外形尺寸规格是指消声止回阀在外形尺寸方面的规定和要求。
消声止回阀是一种结合了消声和止回功能的阀门，其外形尺寸规格对其性能和使用效果起着至关重要的作用。
在实际工程应用中，严格遵循消声止回阀外形尺寸规格的要求，能够确保阀门的正常运行和稳定性。
消声止回阀外形尺寸规格的设计原则包括符合相关标准规范、考虑阀门的工作环境和工作压力、满足阀门的消声和止回功能等。
采用合适的外形尺寸规格能够有效地改善阀门的性能表现，提高阀门的工作效率和可靠性。
不同尺寸规格对消声止回阀的性能影响很大，因此在选择合适的外形尺寸规格时，需要综合考虑各方面因素，包括流体性质、流速、压力损失等因素。
只有在综合考虑的基础上，才能够选择到最适合的外形尺寸规格，以确保消声止回阀的正常运行和性能发挥。
2. 正文2.1 介绍消声止回阀的功能和重要性消声止回阀是一种在管路系统中起到阻止逆流和降低噪音的重要装置。
其功能包括防止流体逆流、减少管路系统的振动与噪音、保护管道设备不受逆向冲击等。
消声止回阀的重要性在于能够确保管路系统的正常运行，提高设备的使用寿命，保障生产安全。
消声止回阀外形尺寸的相关要求在设计中至关重要。
外形尺寸需要考虑管道系统的流体特性、压力、温度、流量等参数，以确保止回阀的正常工作。
合理的外形尺寸设计还可以减少能量损失、提高系统效率，降低维护成本等方面起到重要作用。
具体讨论消声止回阀外形尺寸规格的设计原则包括结构紧凑、通路畅通、材料选择合理、安装方便等。
不同尺寸规格对性能的影响主要体现在流体阻力、启闭力、密封性等方面。
选择合适的外形尺寸规格需要综合考虑系统的实际工况、流体性质以及安装环境等多方面因素。
消声止回阀外形尺寸规格的设计是管道系统设计中至关重要的一环，合理的设计可以提高系统的稳定性和安全性，降低维护成本，提高设备的使用寿命。
在未来的发展中，应加强对外形尺寸规格的研究，不断优化设计，以满足不同工况下的需求，推动消声止回阀技术的进步与发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静音止回阀目录对夹式静音止回阀静音式对夹止回阀静音式止回阀静音止回阀-HC42X静音止回阀静音止回阀对夹式静音止回阀一、产品[静音止回阀]的详细资料：产品名称：静音止回阀产品特点：DRVZ(H42X)静音式止回阀,静音式止回阀,止回阀静音式止目阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计压力损失极小。
阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。
该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。
二、主要技术参数：型号DRVZ-10DRVZ-16DRVZ-25Q 公称压力PN1.0MPa PN1.6MPa PN2.5MPa 公称通径DN50-350mm最高工作压力 1.0MPa 1.6MPa 2.5MPa 密封试验压力 1.0MPa 1.6MPa 2.5MPa 壳体试验压力 1.5MPa 2.4MPa 3.75MPa主要零件材料阀体、导流体灰铸铁球墨铸铁阀座、轴承、阀瓣、轴铝青铜或铭不锈钢弹簧不锈钢三、对夹式静音止回阀主要外形尺寸(法兰尺寸1.0MPa按GB4216.84标准，PNl.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.488标准)：公称通径L501206515080180100229125254150267200292250340300-350-订货须知：一、①对夹式静音止回阀产品名称与型号②对夹式静音止回阀口径③对夹式静音止回阀是否带附件二、若已经由设计单位选定公司的对夹式静音止回阀型号，请按对夹式静音止回阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：静音式对夹止回阀WM410系列止回阀WM405系列三合一止回阀国标钢制止回阀内螺纹旋启式止回阀升降止回阀H41T型升降铸铁止回阀旋启式止回阀内螺纹止回阀升降式底阀H71对夹升降式止回阀对夹双瓣旋启式止回阀对夹式升降止回阀对夹式高压止回阀WM400系列止回阀滑道滚球式止回阀微阻缓闭蝶式止回阀卧立两用球面止回阀静音式对夹止回阀一、产品[对夹式静音止回阀]的详细资料：产品名称：对夹式静音止回阀产品特点：对夹式静音止目阎采用流体型设计．水头损失较小．内部弹簧可加速关闭达到静音效果：金属对金属确保密封的可靠性．安装空间小。
可安装于水泵出水口处，能避免产生水锤、水击声和破坪性冲击达到防止逆流和保护设备的目的。
广泛用于给排水、消防、建筑、暖通、工业系统。
二、主要技术参数：公称通径DN40-250mm公称压力 1.0/1.6MPa工作温度0℃-80℃密封试验 1.1倍公称压力壳体试验 1.5倍公称压力三、材质说明：序号零件名称材质1阀体GG252阀瓣Bronze3弹簧SUS3164阀座Bronze四、主要外形尺寸(法兰钻孔接GB/Tl724]6-1998标准)单位mm：型号公称通径L D CVWR-0040DN404590CVWR-0050DN5055105CVWR-0065DN6570125CVWR-0080DN8075140CVWR-0100DN10095160CVWR-0125DN125115195CVWR-0150DN150135215CVWR-0200DN200160270CVWR-0250DN250200325订货须知：一、①静音式对夹止回阀产品名称与型号②静音式对夹止回阀口径③静音式对夹止回阀是否带附件二、若已经由设计单位选定公司的静音式对夹止回阀型号，请按静音式对夹止回阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：WM410系列止回阀WM405系列三合一止回阀国标钢制止回阀内螺纹旋启式止回阀升降止回阀H41T型升降铸铁止回阀旋启式止回阀内螺纹止回阀升降式底阀H71对夹升降式止回阀对夹双瓣旋启式止回阀对夹式升降止回阀对夹式高压止回阀WM400系列止回阀滑道滚球式止回阀微阻缓闭蝶式止回阀卧立两用球面止回阀静音式止回阀一、产品[静音式止回阀]的详细资料：产品名称：静音式止回阀产品特点：大口径静音止回润采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证最小的压力损失。
静音式止目阀安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到静音、防止倒流和保护设备的目的。
广泛用于给排水、消防、暖通、工业等系统。
二、主要技术参数：公称通径DN300-600mm公称压力 1.0/1.6/2.5MPa工作温度0℃-80℃密封试验 1.1倍公称压力壳体试验 1.5倍公称压力三、材质说明：序号零件名称材质1阀体GG252阀盘QA19-43轴承QA19-44弹簧SYS3165导流体GG256阀座QA19-4四、主要外形尺寸(法兰钻孔按GB／Tl7241.6—1998标准)：型号公称通径D1D2D3N-ΦDL 1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPaCVKR-0300DN30037040041046012-1312-28181 CVKR-0350DN35042946047052016-2316-28184 CVKR-0400DN40048051552558016-2816-31191 CVKR-0450DN45053056558564020-2820-31203 CVKR-0500DN50058262065071520-2820-34219 CVKR-0600DN60068272577081084020-3120-37222 CVKR-0700DN70079484084089591024-3124-37280 CVKR-0800DN8009019509501015102524-3424-40356 CVKR-0900DN9001001105010501125112528-4028-40368 CVKR-1000DN10001112116011701230125528-4328-43432 CVKR-1200DN1200-138013901455148532-4932-49524订货须知：一、①静音式止回阀产品名称与型号②静音式止回阀口径③静音式止回阀是否带附件二、若已经由设计单位选定公司的静音式止回阀型号，请按静音式止回阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：对夹双瓣旋启式止回阀对夹式升降止回阀对夹式高压止回阀WM400系列止回阀微阻缓闭蝶式止回阀卧立两用球面止回阀蝶型缓闭止回阀对夹式止回阀对夹旋启式止回阀对夹式静音止回阀立式止回阀静音止回阀一、产品[静音止回阀]的详细资料：产品型号：CVKR型产品名称：静音止回阀二、主要性能规范：型号公称压力壳体试验压力密封试验压力适用介质工作温度H41X一10 1.0MPa 1.5MPa 1.1MPa水及弱腐蚀性流体0～80℃H41X一16 1.6MPa 2.4MPa 1.76MPa水及弱腐蚀性流体0～80℃三、主要零件材料：型号阀体密封口弹簧H41X-10铸铁或不锈钢丁腈橡胶（NBR）不锈钢丝ICrl8Ni9TiH41X-16铸钢或不锈钢丁腈橡胶（NBR）不锈钢丝IC rl8Ni9Ti 四、外形、连接、结构尺寸：公称压力公称通径尺寸(mm)L D K b Z一Φd1.040112145110184-18 50120160125204-18 65130180145204-18 80150195160228-18 10016521580248-18 125190245210268-18 150210280240268-22 200255335295288-22 2503103903502812-22 3003204404002812-22 3503805004603016-22 4004055655153216-26 4504306155653220-26 5004506706203420-26 6005107807253620-301.640112145110184-18 50120160125204-18 65130180145204-18 80150195160228-18 100165215180248-18 125190245210268-18 150210280240268-22 2002553352953012-22 2503104053553212-26 3003204604103212-263503805204703616-264004055805253816-304504306405854020-305004507156504220-336005108407704820-36订货须知：一、①CVKR型静音止回阀产品名称与型号②CVKR型静音止回阀口径③CVKR型静音止回阀是否带附件二、若已经由设计单位选定公司的CVKR型静音止回阀型号，请按CVKR型静音止回阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：对夹双瓣旋启式止回阀对夹式升降止回阀对夹式高压止回阀WM400系列止回阀微阻缓闭蝶式止回阀卧立两用球面止回阀蝶型缓闭止回阀对夹式止回阀对夹旋启式止回阀静音式止回阀对夹式静音止回阀立式止回阀止回阀>>静音止回阀>>静音止回阀产品名称：静音止回阀产品型号：HC42X产品口径：DN40～DN500产品压力：1.0-2.5Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB 、机械标准JB 、化工标准HG 、美标API 、ANSI 、德标DIN 、日本JIS 、JPI 、英标BS 生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB 、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L 、316、316L 、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa 。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息HC42X静音止回阀概述本公司生产的DRVZ型静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。
内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
主要技术参数型号DRVZ/T-10DRVZ/T-16DRVZ/T-25Q 公称压力PN1.0MPa PN1.5MPa PN2.5MPa公称通径DN50～DN300(mm)最高工作压力 1.0MPa 1.6MPa 2.5MPa密封试验压力 1.1MPa 1.76MPa 2.75MPa壳体试验压务 1.5MPa 2.4MPa 3.75MPa静音式止回阀主要零部件零件名称材料阀体、导流体灰铸铁、球墨铸铁、铸钢阀座、轴瓦、阀瓣、轴青铜或铬不锈钢弹簧不锈钢主要连接尺寸(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)公称通径(mm)L(mm)501206515080180100240125300150350200450250500300550350575400600450650500700。
