05-力学CAE中的关键影响因素
似， 都可以当成梁来分析， 把标准梁理论中改善刚度的经验迁移至类似梁的大型 装配结构上，这是工程上的常用的方法。 另外我们学习板壳理论时得知加强筋可以显著提高板壳的局部和整体刚度， 如图 2 所示。局部加强筋其实孤立地看也是梁，那么怎么提高局部加筋的刚度最 高效， 是不是也可以从标准梁理论中获得启发？没错， 这也是工程上常用的方法。
图8 （4）材料的弹性模量、密度与材料选择，大家都知道材料的弹性模量 E 是个直 接影响结构刚度的重要物理量，例如，图 1 中梁截面的 YZ 平面内的抗弯刚度公 式 Ebh3 / 12 表明，同样的外形和尺寸，E 越大，刚度越好。但是进一步思考，相 同的质量，选择密度小的材料，这样结构的几何尺寸就可增加，尽管它的弹性模 量可能更小一些，但整体刚度是否会更好？下面用一个例子说明这个问题。 我们还拿截面如图 1 的标准梁为例，其 YZ 平面内的截面抗弯刚度公式为
m 和 l 都假定不变， E / 3 决定不同材料的梁 YZ 平面内截面抗弯刚度的大小值。 例如，钢和铝对比，一般 E钢 / E铝 3，钢 / 铝 3， 在上述问题中铝梁 YZ 平面内
的截面抗弯刚度是钢梁的 9 倍！ 上述推理过程还可推广至其它可用公式推导求解 的简单刚度问题，例如梁的拉压、扭转，板的弯曲等等。 上面我们实际做的是一道选择题，对比前面所述几何外形、约束、预载荷等 可以自主设计的问题，我们面对材料往往只是选择而已。按经济学的话说，就是 当你选择一种材料的时候， 就必须承担不选择另一种材料的代价，所以我们往往 需要多试算几种材料，看看满足刚度指标的前提下，哪种材料的结构重量最小。 当然，有时候因为工艺限制，密度低而尺寸大的材料加工不便，尺寸受到限 制，可供选择的材料会很有限，如某些对刚度要求很高的复杂薄钣金冲压件，如 汽车发动机盖的内板，就算用铝，板子也不能做太厚，只能选弹性模量大的钢。 2.固有频率 CAE 固有频率需要重点关注的重要影响因素有承载刚度和质量。 （1）本文第 1 节第（1）条已讲述了承载刚度的关键影响因素，这里不再赘述， 但是有一点值得强调，本文第 1 节第（1）条说，材料各部位的局部刚度对某一 点的整体刚度的贡献比重是不同的，同样，对于不同的固有频率振型，各部分刚 度的所占的影响比重不尽相同。 如图 9 所示，对于相同简支杆件的第一阶和第二 阶振型，影响固有频率的最关键刚度区域也不同,对于第一阶振型加强杆件中间 区域在该模态振动平面内的抗弯刚度，可以最高效的提高其在该模态的固有频 率；而对于第二阶振型，就不同了。有一点需要注意，提高局部抗弯刚度的同时 需保持局部质量不发生变化，否则不一定提高共振频率。 最后提一个思考方法， 在动力学分析常用达朗伯原理，即把材料的惯性力当 成静态载荷加到结构中去， 用静力学的方式来分析动力学问题，对于上面处于第 一阶振型的简支杆件，其处于某一个振动位置各处的惯性力分布如图 10 所示， 不过可惜， 我们在分析静态承载结构的时候较少碰到这种复杂载荷工况，我们在 调节静载刚度的经验也许不能直接的运用到动载刚度的调节， 但或许可以借助相 近的静载刚度问题猜测哪里是最有效的局部刚度加强区， 比如这个问题就可借助 本文第 1 节第（1）条图 3 所示结构的经验，猜测到中央区域可能是对第一阶振 动频率最有效的局部刚度加强区，事实也正如此。而对于图 9 中二阶振型的刚度 加强问题，也是如此，只是将梁比作有中间铰支座的两段简支梁进行分析。
图7 下面介绍一项个人经验——有关约束增多对结构整体刚度影响的经验， 即约 束的自由度增多，区域加大，结构的整体刚度越好。用正式的语句介绍，便提出 本人的第一个力学假说——姚氏力学第一假说：
对于某一套受外力作用的力学结构系统，如果增加约束，则该系统的各点的 刚度均增加，即各点的位移均变小。 上述假说似乎显而易见的，但可惜未见数学证明，但即便如此，仍可资参考 研究，恳请有识之士予以论证。 （3）预载荷 预载荷可能改变结构在某种承载形式下的刚度。当然， 因为结构刚度是针对 某种承载形式而言的，所以同样的预载可能对不同的承载形式下的刚度，其影响 也不尽相同。如图 8（a）所示的材料力学的横纵弯曲梁，随着外载荷的逐渐施 加，梁逐渐变形，轴向预载压力对梁的附加弯矩也不断增加，相比没有预载的情 况，梁的刚度变小了；预载反向则产生反向附加弯矩，则刚度变大，同琴弦的原 理。类似的道理适用于图 8（b）的一度超静定结构。但是这仅仅针对弯曲外载， 如果外载荷也是沿轴向的， 则轴向预载对刚度的影响作用消失， 轴向刚度不变 （忽 略截面积因拉伸而变化） 。强调一句，图 8 中的横纵弯曲梁和一度超静定直梁的 受力不符合线性假设，CAE 分析中必须用非线性算法。
Ebh3 / 12 。现在问:如果重量不变，梁的宽度、长度均不变，选用哪种材料使该
梁在 YZ 平面的截面抗弯刚度最大？我们把该抗弯刚度的公式变一下形——
Eb(m/( bl ))3 / 12 ( E / 3 )(m4 /(12b2l 3 )) ，其中 m 是质量、l 是梁长，ρ 是密度，b，
图3
图4
图5
图6
另外我们在改变结构的几何尺寸，以改变整体承载刚度时， 还应注意一个有 趣的现象——“局部刚度增效递减-减效递增现象” ，用正式的话就是， 为了改变整体刚度而改变局部刚度的方式，因增加的程度增加，效果递减； 因减小的程度增加，效果递减。 其实这很好理解， 如果增加局部刚度至绝对刚性，对整体刚度的增效就达到 极限了， 不能增加了，所以增加一个很强的局部的刚度不能对整体刚度有什么提 高，相反，如果减少局部刚度至绝对柔软，对整体刚度的减小就十分夸张，也许 可以用一个球铰来比喻这样的连接部位， 所以过度减小一个不起眼的非高效影响 整体刚度的局部的刚度也可能对整体刚度带来灾难性的后果。 （2） 约束 约束的改变往往剧烈影响或从本质上改变结构的传力方式， 进而改变结构的 承载刚度。约束的要素可分为四个：约束的类型（是哪几个自由度） ，约束的方 向（相对哪个坐标系） ，约束的位置（在什么地方约束） ，约束的区域（约束的区 域多大） 。它们均深刻地决定着约束的影响价值。 约束的类型和方向的变化较易理解， 但是约束的位置对整体刚度的影响就不 是那么好判断了，此时可以通过理论推理，推导公式及查询力学工程设计手册， 来预测某些约束位置的几何参数影响整体刚度的程度。 例如图 7 中简支梁的约束 孔向下调一点便减小中央位移甚多，原因是强化了刚架角点内力矩，该内力矩正 好克制中央点在外载作用下的位移，这一点可借鉴结构力学中有关刚架的知识。
姚氏力学 CAE 十三篇——05-力学 CAE 中的关键影响因素
第一版 姚思捷 caeman@
本文是本套文章中最精华的部分之一,如果把本套文章比作一把枪，那本文 就是这把枪的子弹。 本套文章第一篇说了，本套十三篇文章的宗旨在于构建一整 套力学 CAE 分析问题， 解决问题的方法体系，而本文关注的是力学 CAE 所涉力学 基础知识中最核心最灵魂的脉络，是这方法体系的基础的基础。 本文首先针对整个力学学科最基本的四大分析对象：刚度、固有频率、稳定 性、应力，详细介绍了与之相关的各关键影响因素，先从顶层影响因素讲起，深 入各核心影响因素， 最后将最最核心的关键影响因素归纳总结成一个严密的网络 体系——“四元图” ，方便 CAE 初学者按图索骥，有助于他们分析问题，解决问 题。同时还介绍了个人凭经验总结出的“增效递减、减效递增现象”以及“姚氏 力学三大假说” ，虽是假说，没有经数学证明，却也有颇多例证，值得大家参考 研究。最后简单提了一下疲劳这个分析对象的关键影响因素。 本文假定读者已经精熟四大基础力学：理论力学、材料力学、弹性力学、结 构力学的基本概念、理论、公式、结论。如果读者觉得自己在阅读本文有些困难 时， 也许是因为以上知识有些生疏， 请随时查阅相关教材， 获得必要的知识基础。 下面请看详细论述： 1.承载刚度 CAE 承载刚度分为整体刚度和局部刚度， 局部刚度的度量可以通过把其它部分当 成刚性来评测零件局部的刚度。我们在精密测量，机械加工，机械操纵，消费产 品领域对变形的控制都要求很高， 所以控制整体变形， 即控制整体刚度就很重要。 而在固有频率、应力、稳定性等分析方面也很关心刚度。真正需要我们重点关注 的关于承载刚度的四个方面关键影响因素： 几何外形， 约束形式与位置， 预载荷， 材料的弹性模量、密度与材料选择。下面将详细介绍这四个方面。 （1）几何外形 我们由梁的理论知识可知， 等直梁的整体抗弯刚度的改变可以靠改变整根梁 的截面的几何外形，即改变梁截面惯性矩 I 而获得。举个例子，截面如图 1 的梁 的 YZ 平面内的抗弯刚度可由公式 EI= Ebh3 / 12 确定，其中 b 是宽度，h 是高度， E 是弹性模量，显然 h 比 b 对截面惯性矩 I 的贡献要大得多，于是我们为了提高 梁 YZ 平面内的抗弯刚度，应该把材料更多的分到 h 上面。 以上推理可推广至其它可用公式推导求解的简单刚度问题，例如梁的拉压、 扭转，板的弯曲等等。 其实工程中很多大型装配结构只要整体外形、约束和受载形式和标准梁相
图9
图 10
（2）质量，质量的大小和分布对振动都很关键，如图 11 所示，同样的质量块， 几乎不改变整体体刚度，但不同的分布对共振频率的影响相距甚远！
图 11 3.应力 CAE
图 12
应力是静强度和疲劳强度分析基础，是力学中最重要的基本概念。应力分析 焦点往往是最严重的局部， 应力分析重点关注的关键影响因素有四方面——局部 几何突变、 局部几何外形、 内力载荷分布和材料的失效强度、 密度与材料的选择。 （1）局部几何突变，它会造成局部应力比该突变区附近的应力高出几倍。局部 几何突变处的应力的飙升， 绝不是因为该处附近的承载截面系数太低，而仅仅因 为自身的局部几何突变，该现象称为“应力集中” ，如图 12 所示，圆圈标注区的 应力比没有加强区域的应力还高，这就是应力集中。 但对于塑性材料的静态强度问题， 过于微小的几何缺陷、 划痕、 细小圆角等， 不需要过多担心， 因为塑性材料的受载后的局部细小应力集中会因塑性变形而大 大缓解， 对静强度几乎没有影响。 所以对于塑性材料的静态强度问题的应力 CAE， 我们对于微小的几何缺陷、划痕可直接忽略；对于细小的圆角，我们没有办法忽 略， 只能局部适当加密， 确保应力结果网格加密收敛， 并用材料非线性 CAE 计算， 一般就会发现，局部几何突变区的高应力消失了，当然如果经验丰富，在线性 CAE 应力结果中看到突变区较小且附近应力较低，就可认为该处静强度合格。 然而对于脆性材料的局部细小应力集中一般都要足够重视， 因为它没办法用 塑性变形去降低应力集中， 应力集中区的过高应力会引起开裂。所以对于脆性材 料消除局部缺陷是很重要的。 减小应力集中的方法有很多，多靠创造力和经验积累，首先是应力集中之间 不能靠太近， 根据圣维南原理，局部的几何变化及增添平衡力系不会给远离该局 部的其它区域的应力造成影响，相反，如果应力集中靠得太近，某处的应力就会 因为多处应力集中而多次飙升， 后果严重。另外还有很多减小应力集中的局部调 节的方法，如图 12 的加大圆角，图 13 的增加圆弧槽，图 14 的增加渐变槽等等。
力学性能测试中各因素的影响
力学性能测试中各因素的影响金属力学性能试验方法是检测和评定金属材料产品质量的重要手段之一。
其中拉伸试验则是应用最广泛的力学性能试验方法。
拉伸试验过程中的各项强度和塑性性能指标是反映金属材料力学性能的重要参数。
结合国家标准、工作中出现的问题及查阅相关资料，现对影响拉伸试验结果准确度的因素，如试样的形状、尺寸、表面加工精度、加载速度、夹持器具及周围环境等做一次总结。
1样品的制备1. 1样品制备对拉伸曲线和测试数据有影响样品制备是很关键，准确的制样是获得准确实验数据的前提，GB /T2975 – 1998和GB/T 228.1-2010对试样的取材、形状、尺寸、加工精度和方法等都作了统一的规定。
实际工作中，对于板材和管材的试样是平板和圆管弧板带肩试样，一是制样时一般采用铣削加工，在过渡圆处会停止进刀，如果最后一刀给尽量较大，在加工抗力的作用下，使平行段铣削时就有较多的让刀，到达过渡圆弧与平行段衔接处的截面积减小;二是过渡圆有应力集中的影响，拉伸中试样的标距外部分先进入屈服状态。
对于圆管弧板带肩试样在夹紧时，展平夹紧部分使得试样产生弯曲应力，其最大值集中在过渡圆处，拉伸时也会产生曲线异常的现象，会影响测试数据。
1. 2样品制备要求首先，根据要检验样品，按GB /T228.1 - 2010制备标准样品。
国家标准对试样的取材、形状、尺寸、加工精度、试验的手段和方法以及数据的处理等都作了统一的规定。
其次，对破坏性试验，如材料强度指标的测定，考虑到材料质地的不均匀性，为使实验结果能相互比较，获得准确可靠的数据，应制备多个试样，得出材料的性能指标，然后综合评定结果，对非破坏性试验，试样弹性模量、变形量等的测定，因为要借助于变形放大仪表，为减小测量系统引入的误差，一般也要采用多次重复，然后综合评定结果。
第三，样品制备时，应尽量使过渡圆衔接处面积相等，提高加工精度，修磨光滑，不要有加工刀痕，减小应力集中，以减少试验结果误差。
05-力学CAE中的关键影响因素
对于某一套受外力作用的力学结构系统，如果增加约束，则该系统的各点的 刚度均增加，即各点的位移均变小。 上述假说似乎显而易见的，但可惜未见数学证明，但即便如此，仍可资参考 研究，恳请有识之士予以论证。 （3）预载荷 预载荷可能改变结构在某种承载形式下的刚度。当然， 因为结构刚度是针对 某种承载形式而言的，所以同样的预载可能对不同的承载形式下的刚度，其影响 也不尽相同。如图 8（a）所示的材料力学的横纵弯曲梁，随着外载荷的逐渐施 加，梁逐渐变形，轴向预载压力对梁的附加弯矩也不断增加，相比没有预载的情 况，梁的刚度变小了；预载反向则产生反向附加弯矩，则刚度变大，同琴弦的原 理。类似的道理适用于图 8（b）的一度超静定结构。但是这仅仅针对弯曲外载， 如果外载荷也是沿轴向的， 则轴向预载对刚度的影响作用消失， 轴向刚度不变 （忽 略截面积因拉伸而变化） 。强调一句，图 8 中的横纵弯曲梁和一度超静定直梁的 受力不符合线性假设，CAE 分析中必须用非线性算法。
Ebh3 / 12 。现在问:如果重量不变，梁的宽度、长度均不变，选用哪种材料使该
梁在 YZ 平面的截面抗弯刚度最大？我们把该抗弯刚度的公式变一下形——
Eb(m/( bl ))3 / 12 ( E / 3 )(m4 /(12b2l 3 )) ，其中 m 是质量、l 是梁长，ρ 是密度，b，
最后提一个思考方法在动力学分析常用达朗伯原理即把材料的惯性力当成静态载荷加到结构中去用静力学的方式来分析动力学问题对于上面处于第一阶振型的简支杆件其处于某一个振动位置各处的惯性力分布如图10所示不过可惜我们在分析静态承载结构的时候较少碰到这种复杂载荷工况我们在调节静载刚度的经验也许不能直接的运用到动载刚度的调节但或许可以借助相近的静载刚度问题猜测哪里是最有效的局部刚度加强区比如这个问题就可借助本文第1所示结构的经验猜测到中央区域可能是对第一阶振动频率最有效的局部刚度加强区事实也正如此
机械设计基础中的CAE原理与应用
机械设计基础中的CAE原理与应用在机械设计领域中，计算机辅助工程（CAE）是一种应用广泛的方法，它通过计算机模拟和分析技术，对机械系统的设计进行预测、分析和优化。
CAE技术的出现，为机械设计师提供了一种高效、准确的工具，能够在设计阶段就对产品的性能、可靠性进行评估，帮助设计师在短时间内找到最佳方案。
本文将探讨机械设计基础中的CAE原理与应用。
一、CAE的基本原理CAE是计算机辅助工程的缩写，它的基本原理是利用数值计算方法和仿真技术对机械系统进行建模、分析和优化。
CAE主要包括结构力学分析、流体力学分析和热传导分析等方面。
在机械系统设计中，CAE可以帮助设计师预测产品的受力情况、变形情况以及温度分布等，并通过分析这些数据来评估产品的工作性能。
二、CAE在机械设计中的应用1. 结构力学分析结构力学分析是CAE技术中应用最广泛的领域之一。
通过结构力学分析，设计师可以对机械零部件的受力情况进行准确的评估。
例如，在设计机械零部件时，可以通过CAE技术分析零件的应力分布情况，以确保零件的强度和刚度满足设计要求。
此外，结构力学分析还可以帮助设计师优化零件的设计，减少材料的使用量，降低成本。
2. 流体力学分析流体力学分析是CAE技术另一个重要的应用领域。
在机械设计中，流体力学分析可以帮助设计师分析液体或气体在机械系统中的流动情况。
例如，在设计管道系统时，可以通过CAE技术模拟流体在管道中的流动速度、压力分布等，以确保管道的设计符合流体力学要求。
此外，流体力学分析还可以帮助设计师改善流体系统的性能，提高能量利用效率。
3. 热传导分析热传导分析是CAE技术在机械设计中的另一个应用领域。
在机械系统中，热传导分析可以帮助设计师评估机械零件的温度分布情况。
例如，在设计发动机冷却系统时，可以通过CAE技术模拟冷却液在发动机中的流动情况，以评估零件的温度分布情况。
通过热传导分析，设计师可以找到可能存在的热点，并采取相应措施降低零件的温度。
机械设计基础了解机械设计中的CAE技术
机械设计基础了解机械设计中的CAE技术机械设计作为一门复杂而重要的学科，其涉及的技术不仅需要基本的设计能力，还需要了解并运用到一系列的辅助工具中。
计算机辅助工程（Computer-Aided Engineering，简称CAE）技术在机械设计过程中起着重要的作用。
本文将介绍机械设计中的CAE技术及其在实际工程中的应用。
一、CAE技术概述CAE技术是利用计算机辅助工程软件来模拟和分析产品性能的一种方法。
它通过建立适当的数学模型，并利用数值分析的方法，对产品的结构、材料、工艺等进行模拟和分析，从而预测产品的性能并进行优化设计。
CAE技术在机械设计中的应用非常广泛，包括结构分析、热传导分析、流体力学分析等。
二、CAE技术在结构分析中的应用在机械设计中，结构的强度和刚度是非常重要的考虑因素。
CAE技术可以通过有限元分析（Finite Element Analysis，简称FEA）来模拟和分析结构的应力、变形等性能。
首先，通过在计算机辅助设计（Computer-Aided Design，简称CAD）软件中建立结构的几何模型，然后将模型导入FEA软件中进行网格划分和材料属性定义。
最后，利用数值分析方法求解方程组，得到结构在不同工况下的应力和变形分布情况。
这些分析结果可以帮助设计师快速评估结构的安全性，并进行相应的优化设计。
三、CAE技术在热传导分析中的应用热传导分析是机械设计中另一个重要的方面。
在某些机械设备中，由于工作条件的不同，会产生大量的热量。
如果不合理处理这些热量，可能导致机械设备的过热，进而影响其正常运行。
CAE技术可以通过热传导分析来模拟和分析热场的分布情况，从而帮助设计师优化散热方案。
在热传导分析中，需要建立热传导方程和边界条件，并利用数值方法求解得到温度场的分布情况。
这些分析结果可以指导设计师选择合适的材料和散热方式，以提高机械设备的热传导性能。
四、CAE技术在流体力学分析中的应用流体力学分析在机械设计中也占据重要的地位。
CAE分析时应注意的问题

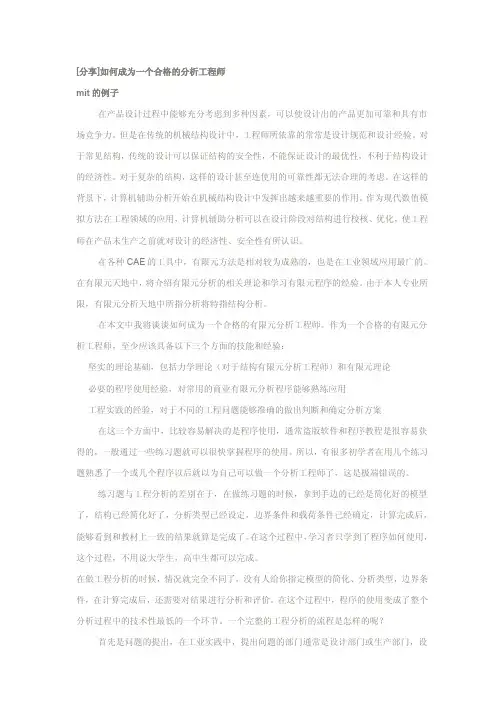

[分享]如何成为一个合格的分析工程师mit的例子在产品设计过程中能够充分考虑到多种因素，可以使设计出的产品更加可靠和具有市场竞争力。
