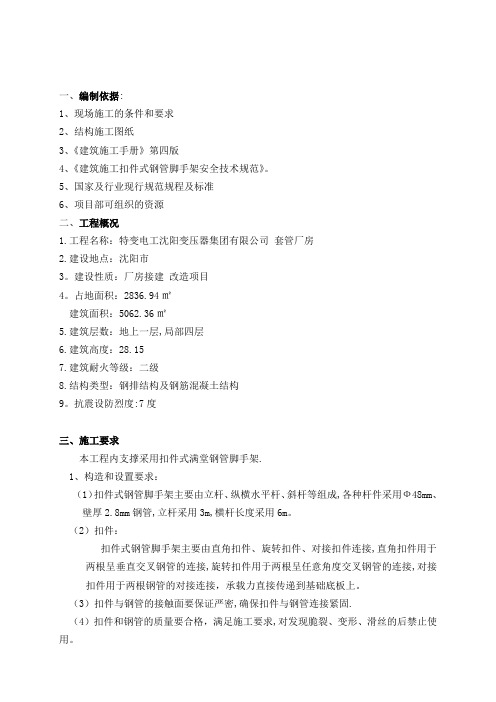

一、编制依据:1、现场施工的条件和要求2、结构施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术规范》。

5、国家及行业现行规范规程及标准6、项目部可组织的资源二、工程概况1.工程名称:特变电工沈阳变压器集团有限公司套管厂房2.建设地点:沈阳市3。

建设性质:厂房接建改造项目4。

占地面积:2836.94㎡建筑面积:5062.36㎡5.建筑层数:地上一层,局部四层6.建筑高度:28.157.建筑耐火等级:二级8.结构类型:钢排结构及钢筋混凝土结构9。

抗震设防烈度:7度三、施工要求本工程内支撑采用扣件式满堂钢管脚手架.1、构造和设置要求:(1)扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成,各种杆件采用Ф48mm、壁厚2.8mm钢管,立杆采用3m,横杆长度采用6m。

(2)扣件:扣件式钢管脚手架主要由直角扣件、旋转扣件、对接扣件连接,直角扣件用于两根呈垂直交叉钢管的连接,旋转扣件用于两根呈任意角度交叉钢管的连接,对接扣件用于两根钢管的对接连接,承载力直接传递到基础底板上。

(3)扣件与钢管的接触面要保证严密,确保扣件与钢管连接紧固.(4)扣件和钢管的质量要合格,满足施工要求,对发现脆裂、变形、滑丝的后禁止使用。

2、施工工艺根据结构受力分析,脚手架立杆纵横距为0。

9~1.2m,步距1.7~1。

8m,框梁下立杆纵距为0.45~0。

5m。

纵横方向每隔5m布设一道剪刀撑,并与水平杆连接牢固.施工流程:①树立杆→②摆放扫地杆,并与立杆连接→③纵横向水平横杆,并与相应立杆连接(加设斜撑杆)→⑤搭接第二步纵横向水平横杆→⑦搭设剪刀撑3、脚手架的拆除(1)拆除前应报审批准,进行必要的安全技术交底后方可开始工作。

拆除时,周围设围栏或警戒标识,划出工作禁区禁止非拆卸人员进入,并设专人看管.(2)拆除顺序应从上而下,一步一清,不允许上下同时作业,本着先搭后拆,按层次由上而下进行,脚手架逐层拆除。

(3)拆下来的架料、扣件要分类堆放,进行保养,检修。

满堂支架计算书整体施工方案

满堂支架计算书整体施工方案

满堂支架整体施工方案本工程有现浇梁13联,取代表性3种不同梁高、桥跨进行设计和验算。

B=、标准跨径(30m+30m+30m)等高斜腹板预应力混凝土持续梁、B=、标准跨径(30m+45m+45m+30m)变高度斜腹板持续梁、B=、(35+50+35)m变高度斜腹板持续梁别离进行验算。

采纳碗扣式满堂支架施工,支架搭设完成后对其预压,预压用砂袋按箱梁荷载(一期恒载+施工荷载)的倍预压,在预压进程中,排除非弹性变形与基础沉降后即可卸除荷载,调整支撑。

一、B=、标准跨径(30m+30m+30m)等高斜腹板预应力混凝土持续梁箱体外模一次性立模成型,底模和内模采纳厚竹胶板,底模纵桥向采纳10cm×10cm方木,间距,方木下面横桥向为10cm×15cm方木,与支架一路组成现浇梁支撑体系。

侧模采纳厚竹胶板和定型钢模板混合利用。

碗口支架作为支撑。

二、构架搭设主线桥工程现浇梁一共13联,以(30m+30m+30m)、(30 m +45 m +45 m +30 m)为标准联,因此验算(30m+30m+30m)、(30 m +45 m +45 m +30 m)为例进行分析。

箱梁模板支架采纳碗扣式满堂支架,支架立杆长度分为、、、、几种,用以调整不同的高度,步距。

支架立杆上下端别离安装可调式顶托和底座。

其单根最大荷载为30KN。

箱梁端(中)横梁纵向3m范围内腹板处按×间距布置立杆,跨中纵向范围内和腹板处依照×、× m间距布置立杆,翼缘板部份按×间距布置立杆。

支架上荷载计算及说明部份参照:《建筑施工碗口式钢管脚手架平安技术标准》JGJ166-2016、《建筑施工扣件式钢管脚手架平安技术标准》JGJ130-2020、《建筑施工模板平安技术标准》JGJ162-2020。

1.上部结构荷载分析:支架基础达到强度后,在其上搭设碗扣式多功能支架,依照箱梁底板及翼板处荷载大小不同,通过计算中横梁和端横梁处按步距间距60cm×60cm和60cm×90cm组合布置立杆,单跨横断面一排为33根(除翼板边缘外各一根),顺桥向共37排,支架具体排列如下图:桥跨30m或45m、梁高2m或平面通用图桥跨30m或45m、梁高2m或立面通用图桥跨30m或45m、梁高2m或截面通用图2.脚手架用扣件式钢管设置纵横向扫地杆,纵向扫地杆固定在底座上皮不大于20cm处的立杆上,横向扫地杆固定在紧靠纵向扫地杆下方的立杆上。

满堂脚手架专项施工方案及计算书11

满堂脚手架专项施工方案及计算书11

一、编制依据:1、现场施工的条件和要求2、施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ30-20115、国家及行业现行规范规程及标准二、工程概况本项目为川北监狱外道路扩宽及防洪工程位于川北监狱门外。

川北监狱灾后重建迁建项目是司法部监狱布局调整和国建政权基础设施灾后重建重点建设项目,是四川省“十一五期间国建投资的重点建设项目。

为解决场地内临时便道通行及进出监狱需要,已于2011年修建完成了一条宽为15米的(断面为3米左侧人行道+9米车行道+3米右侧人行道)进出通道。

由于周边安置点的修建,现状道路断面已无法满足交通需求。

同时道路止点接监狱内部环路处有一排洪沟,断面约1.8米×1.5米,为一断头排洪沟,无法满足地块周边山洪的排放问题,雨水自然漫流进入下面居住小区。

本工程现状道路分幅为3米左侧人行道+9米车行道+3米右侧人行道=15米,现根据使用需要,将车行道扩宽为14米,由于道路北侧人行道边为监狱管理安置房,无法进行拓宽,故在道路右侧(南侧)进行拓宽,具体拓宽方式为:对南侧(右侧)道路路面进行扩宽,其中桩号0+240-0+321.7m段右侧人工边坡为本次整治范围,边坡为岩质边坡,长约81.7m,高约16m。

将原道路右侧人行道拆除并拓宽车行道5米,并在新建及已建路面全部铺设沥青混凝土,在拓宽车行道南侧重做3米宽人行道,人行道外布置2.5米×3米排洪沟,并将雨水口位置平移至新建车行道外侧,原道路人行道上的行道树移栽至新建人行道上,原人行道上综合管线也需迁改至新建人行道上。

道路止点接监狱内部环路处有一排洪沟,断面约1.8米×1.5米,断面偏小,该排洪沟并未下穿川北监狱进出通道进入该区域北侧排洪沟,故该排洪沟为一断头排洪沟,根据我院排水专业测算,该排洪沟断面偏小,本次施工图设计在道路南侧(右侧)新增一道2.5×3米暗沟排洪沟排洪沟,在设计止点采用2.5×3米排洪沟穿路,最后进入市政排水管网。

2019年最新满堂脚手架专项施工方案及计算书

2019年最新满堂脚手架专项施工方案及计算书

一、编制依据:1、现场施工的条件和要求2、结构施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术规范》。

5>国家及行业现行规范规程及标准6、项LI部可组织的资源二、工程概况1.工程名称:特变电工沈阳变压器集团有限公司套管厂房2.建设地点:沈阳市3.建设性质:厂房接建改造项H4 .占地面积:2 8 36. 9 4 m2建筑面积:5062. 36 m25、建筑层数:地上一层,局部四层6、建筑高度:28. I 57 .建筑耐火等级:二级8.结构类型:钢排结构及钢筋混凝土结构9•抗震设防烈度:7度三、施工要求本工程内支撑采用扣件式满堂钢管脚手架。

1、构造和设置要求:(1)扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成,各种杆件采用8m m、壁厚2. 8mm钢管,立杆采用3m,横杆长度采用6m。

(2)扣件:扣件式钢管脚手架主要山直角扣件、旋转扣件、对接扣件连接,直角扣件用于两根呈垂直交义钢管的连接,旋转扣件用于两根呈任意角度交叉钢管的连接,对接扣件用于两根钢管的对接连接,承载力直接传递到基础底板上。

(3)扣件与钢管的接触面要保证严密,确保扣件与钢管连接紧固。

(4)扣件和钢管的质量要合格,满足施工要求,对发现脆裂、变形、滑丝的后禁止使用。

2、施工工艺根据结构受力分析,脚手架立杆纵横距为0.9〜1.2叫步距框梁下立杆纵距为0. 4 5、0. 5m o纵横方向每隔5 m布设一道剪刀撑,并与水平杆连接牢固。

施工流程:①树立杆f②摆放扫地杆,并与立杆连接一③纵横向水平横杆,并与相应立杆连接(加设斜撑杆)一⑤搭接第二步纵横向水平横杆一⑦搭设剪刀撑3、脚手架的拆除(1)拆除前应报审批准,进行必要的安全技术交底后方可开始工作。

拆除时,周围设围栏或警戒标识,划出工作禁区禁止非拆卸人员进入,并设专人看管。

(2)拆除顺序应从上而下,一步一清,不允许上下同时作业,本着先搭后拆,按层次由上而下进行,脚手架逐层拆除。

满堂脚手架设计详细计算方法

满堂脚手架设计详细计算方法

满堂脚手架设计详细计算方法满堂脚手架是指由多个水平和垂直支撑构成的搭建框架,用于支撑工程施工过程中的人员和材料。

设计满堂脚手架时,需要进行详细的计算和布置,以确保其稳定性和安全性。

以下是满堂脚手架设计的详细计算方法的一般步骤:第一步:确定基本参数确定满堂脚手架的高度、跨度、支撑点间距等基本参数。

根据所搭建的工程的具体情况,如建筑物的高度、平面形状和结构类型,选择合适的参数。

第二步:计算垂直支撑力根据满堂脚手架的高度和跨度,计算出垂直支撑力。

垂直支撑力是指施加在满堂脚手架立柱上的力,需要考虑人员和材料的重量以及施工过程中的动载荷。

根据相关规范和经验公式,计算出每个立柱所受的垂直支撑力。

第三步:计算水平支撑力根据满堂脚手架的高度和跨度,计算出水平支撑力。

水平支撑力是指施加在满堂脚手架水平支撑杆上的力,需要考虑垂直支撑力和水平作用力及其分布情况。

根据相关规范和经验公式,计算出每根水平支撑杆所受的水平支撑力。

第四步:计算连接节点的承载力第五步:确定材料规格根据计算结果,确定满堂脚手架所使用的材料规格。

包括满堂脚手架的立柱、水平支撑杆和连接件等。

选择合适的材料规格,以满足设计要求。

第六步:进行结构布局根据计算结果和材料规格,进行满堂脚手架的结构布局。

根据满堂脚手架的高度和跨度,确定立柱和水平支撑杆的数量和布置位置。

同时,考虑结构的稳定性和刚度,需合理设置对角支撑杆,并考虑支撑点间距的适当调整。

第七步:检验满堂脚手架的稳定性根据所布置的满堂脚手架结构,进行稳定性检验。

对于大型和特殊情况下的满堂脚手架,可以进行有限元分析或其他计算方法对其稳定性进行评估。

第八步:制定使用规程和安全操作规范根据满堂脚手架的设计和布置,制定相应的使用规程和安全操作规范。

规范人员和材料的使用方式,确保施工过程中的安全性。

最后,需要强调的是,满堂脚手架的设计和计算需要符合相关的规范和标准要求,并在实际施工过程中随时检查和监测,确保满堂脚手架的安全运行。

水利满堂红脚手架计算规则

水利满堂红脚手架计算规则
水利满堂红脚手架的计算规则包括以下步骤:
1. 确定脚手架的层数和每层的高度。

满堂红脚手架的层数是指脚手架的层数,每层高度为米。

立杆的高度是脚手架的主要参数之一,它的计算方法为立杆高度=(层数-1)×米+米,其中米是指脚手架的基础高度。

2. 计算横杆和斜杆的数量和位置。

横杆和斜杆的数量和位置对脚手架的稳定性和承载能力有着重要的影响,因此需要进行精确的计算。

3. 计算脚手架的水平防护架和垂直防护架的面积。

水平防护架按实际铺板的水平投影面积计算,垂直防护架按自然地坪至最上一层横杆之间的搭设高度,乘以实际搭设长度,以平方米计算。

4. 根据具体的水利工程需求,计算砌筑贮仓脚手架、贮水(抽)池脚手架、大型设备基础脚手架、架空运输脚手架、烟囱、水塔脚手架等的面积或周长,以及电梯井脚手架和斜道的数量。

5. 按照室内净面积计算满堂红脚手架的费用。

在搭设满堂红脚手架之前,需要对杆配件进行检查,规格和质量不合格的干配件一律不得使用。

遵循这些规则可以确保脚手架的安全性和稳定性,从而保障水利工程的安全进行。

满堂脚手架计算书-终版

满堂脚⼿架计算书-终版满堂脚⼿架计算书计算依据:1、《建筑施⼯扣件式钢管脚⼿架安全技术规范》JGJ130-20112、《建筑施⼯⾼处作业安全技术规范》JGJ80-913、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-2003⼀、架体参数满堂脚⼿架长度L(m)xx 满堂脚⼿架宽度B(m)7.55脚⼿架搭设⾼度H(m)10.65纵横向⽔平杆步距h(m) 1.5⽴杆纵距la(m) 1.25⽴杆横距lb(m) 1.25横杆与⽴杆连接⽅式双扣件扣件抗滑移折减系数1⽴杆布置形式单⽴杆平台横向⽀撑钢管类型单钢管⽴柱间纵向钢管⽀撑根数n 0⽴杆伸出顶层⽔平杆中⼼线⾄⽀撑点的长度a(m)0.3⽴杆计算长度系数µ 2.176纵向钢管验算⽅式简⽀梁横向钢管验算⽅式⼆、荷载参数脚⼿架钢管类型Φ48×2.7每⽶钢管⾃重g 1k (kN/m)0.02955脚⼿板类型⽊脚⼿板脚⼿板⾃重标准值g 2k (kN/m 2)0.35栏杆、挡脚板类型栏杆、⽊脚⼿板挡板挡脚板⾃重标准值g 3k (kN/m)0.17密⽬式安全⽴⽹⾃重标准值g4k(kN/m)0.1每⽶⽴杆承受结构⾃重标准值gk(kN/m)0.1621材料堆放荷载q 1k (kN/m 2) 1.5施⼯均布荷载q 2k (kN/m 2)0.8平台上的集中⼒F 1(kN)0.5⽴杆轴⼼集中⼒F 2(kN)0.2省份北京地区北京基本风压ω0(kN/m 2)0.45风压⾼度变化系数µz 0.65风荷载体型系数µs1.3风荷载标准值ωk (kN/m 2)0.38三、设计简图搭设⽰意图:4A\B办公楼裙房1-2层⾬棚区域满堂脚⼿架剖⾯(⽅案⼆)简⽀梁4A\B办公楼⾬棚区域满堂脚⼿架平⾯布置(⽅案⼆)四、板底⽀撑(纵向)钢管验算钢管类型Φ48×2.7钢管截⾯抵抗矩 W(cm 3) 4.121钢管截⾯惯性矩I(cm 4)9.891钢管弹性模量E(N/mm 2)206000钢管抗压强度设计值 [f](N/mm 2)205纵向钢管验算⽅式三等跨连续梁G 1k =g 1k =0.03kN/m G 2k =g 2k ×l b /(n+1)=0.44kN/m Q 1k =q 1k ×l b /(n+1)= 1.88kN/m Q 2k =q 2k ×l b /(n+1)=1kN/m1、强度验算板底⽀撑钢管按均布荷载作⽤下的三等跨连续梁计算。

满堂脚手架专项方案(附计算书)

满堂脚手架专项施工方案编制单位:XXXXXX项目部编制时间:2015-11-15一工程概况本工程为XXX楼之间商铺,共两层。

结构安全等级为二级;抗震设防类别为:丙类;抗震设防烈度为:7度;地基设计等级为:丙类;混凝土标号:基础为C30,圈梁、构造柱、现浇板、梁、楼梯均为C25;基础坐落在第二层粉土加粉砂层上,承载力140KPa。

XXX楼之间商铺轴线尺寸为30.3米*17.3米,层高为3.4米,板厚100mm;大梁为250*600。

基础未回填土,一层满堂架体生根于基坑回填土上,架体搭设高度5.8米。

二支撑体系2.1 梁的支撑体系主梁的截面尺寸分别为:梁截面最大为250*600;立柱纵向间距:1.2米,横向间距为1.0米;立杆上端伸出模板支撑点长度:0.1 m;脚手架步距:1.50m;脚手架搭设高度:5.8m,详见附图1。

梁计算过程详见计算书12.2板的支撑体系:脚手架横向间距:1.0m;纵距:1.0m;步距:1.50 m;立杆上端伸出至模板支撑点长度:0.10 m;脚手架搭设高度:3.3 m,详见附图2。

3.4m层板计算过程详见计算书2三施工工艺技术3.1模板构造模板采用13mm厚双面覆膜多层板,梁底模背肋采用45×80方木,净距150mm,纵放在小横杆上,小横杆间距1200mm,分配梁采用2根φ48钢管。

侧模用13mm厚胶合板模板,背肋用侧放45×80木方,间距200mm,竖向围檩采用单根φ48钢管,间距500mm,水平围檩用2根φ48钢管,共设1道。

梁底起拱按跨度L‰(L梁的跨度)。

楼板的底模背肋用45×80方木,间距240mm。

3.2支架构造1、立杆:梁底立杆间距500,梁两侧立杆间距1000,梁两侧承重立杆采用单扣件连接;板的立杆纵向间距为1000,横向间距为1000。

2、扫地杆:设置纵横双向扫地杆,纵向扫地杆采用直角扣件固定在距基槽底面上皮200mm处的立杆上,横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上,扫地杆要纵横平直。

满堂脚手架计算方法(内容清晰)

L --长杆总长度(m);N2 --直角扣件数(个); N3 --对接扣件数(个);N4 --旋转扣件数(个); S --脚手板面积(m2);n --立杆总数(根) n=121;H --搭设高度(m) H=18;n1 --纵向跨度 n1=10; n2 --横向跨度 n2=10;h --步距(m) h=1.5;la--立杆纵距(m) la=1.2;lb --立杆横距(m) lb=1.2;长杆总长度(m) L =1.2×18×(121+1.2×121/1.5-10×1.2/1.51.2×121/1.5-10×1.2/1.5)=6449.76直角扣件数(个) N2=2.4×18/1.5×121=3485对接扣件数(个) N3=6449.76/6=1075旋转扣件数(个) N4=0.3×6449.76/6=322脚手板面积(m2) S=1.1×10×10×1.2×1.2=158.40根据以上公式计算得长杆总长6449.76米;直角扣件3485个;对接扣件1075个;旋转扣件322个;脚手板158.40m2。

九、脚手架的搭设要求:1、满堂脚手架搭设在建筑物楼面上时,脚手架自重及施工荷载应在楼面设计荷载许可范围内,否则须经验算后制定加固方案;2、立杆搭设应符合下列规定:(1)当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m;靠边坡上方的立杆轴线到边坡的距离不应小于500mm,如下图所示:(2)立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件连接;(3)立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m;3、水平杆搭设应符合下列规定,如图所示:(1)纵向水平杆应设置在立杆内侧,其长度不宜小于3跨;(2)纵向水平杆接长宜采用对接扣件连接,也可采用搭接;(3)横向水平杆应放置在纵向水平杆上部,靠墙一端至墙装饰面距离不宜大于100mm;(4)主节点处必须设置横向水平杆;(5)杆件接头应交错布置,两根相邻杆件接头不应设置在同步或同跨内,接头位置错开距离不应小于500mm,各接头中心至主节点的距离不宜大于纵距的1/3;(6)搭接接头的搭接长度不应小于1m,应采用不少于3个旋转扣件固定; 4、扫地杆设置应符合下列要求:(1)纵向扫地杆必须连续设置,钢管中心距地面不得大于200mm;(2)脚手架底部主节点处应设置横向扫地杆,其位置应在纵向扫地杆下方; 5、扣件安装应符合下列规定:(1)螺栓拧紧力矩应控制在40~65N.m之间;(2)主节点处固定横向水平杆、纵向水平杆、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm;(3)对接扣件开口应朝上或朝内;(4)各杆件端头伸出扣件盖板边缘的长度不应小于100mm;6、搭设高度在8m以上的满堂脚手架架体四周及立杆纵、横向每10排应由底至顶连续设置竖向剪刀撑,搭设高度在16m以上的满堂脚手架架体,每间隔5步还应设置一道水平连续剪刀撑;7、高宽比大于2的满堂脚手架架体应采用连墙件与建筑物结构可靠拉接;当不具备拉接条件时应在架体四角及四周每隔15m处增设缆风绳,缆风绳拉接点应位于架体高度的2/3以上处;8、满堂脚手架同时用于结构和装修施工时,应按结构架要求搭设; 9、结构用满堂脚手架局部承受不大于8KN集中荷载时,可在架体局部对荷载传递构成影响的范围内,采取适当的构造措施。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

XXXXX有限公司 1

XXXXX水闸除险加固工程第一标段

工作桥承重排架专项施工方案

XXXXX有限公司 XXXXX有限公司 2

1、工程概况 跃进闸站是一座泵闸合建的排涝闸站工程。闸站工程∏等,建筑物级别2级,次要建筑物3级。泵站共设1200GQ125型潜水灌流泵3台。排涝闸孔净宽 5m,共3孔,闸底板高程-1.37m。闸站采用一列式不对称布置,泵站布置与左岸,水闸布置与右岸。

跃进闸内河侧排涝设计水位2.18,最低排涝水位0.63m,姚江侧排涝设计水位2.37,最高排涝水位3.02m。闸站3.83m以下坏境类别为三类,3.83m平台以上坏境类别为二类。

2、编制依据 《建筑施工扣件式钢管脚手架安装技术规范》JGJ130-2011、《建筑施工安全检查标准》JGJ59-99、《建筑施工高处作业安全技术规范》JGJ80-91、本工程施工图纸等。 1. 《水闸施工规范》 (SL27-91);

2. 《水利水电工程施工测量规范》SL52-93。 3. 《水利水电建设工程验收规程》SD223-2008。 4. 《泵站施工规范》(SL234-1999)。

3、施工部署 3.1组织机构 排架搭设有排架搭设工长负责组织实施,其他人员配合。 排架搭设所需材料、劳动力计划由排架搭设工长负责编制及组织进场。 技术交底工作由技术负责人交底给排架搭设工长,由工长具体交底给现场施工人员。 XXXXX有限公司 3

3.2设计总体思路 根据现场施工进度情况,工作桥应在1个月内封顶,封顶后在混凝土龄期达到 28天强度后拆除排架。 结合现场实际情况,决定采用落地式满堂脚手架搭设方案。

3.3劳动力准备 排架搭设阶段共需架子工19名,维护阶段共需架子工2名,拆除阶段共需架子工19名。搭设阶段安排2名测量放线工配合。

3.4材料准备 本工程所用钢管、扣件均由租赁公司提供。竹脚板和其他材料有项目部自行采购。

3.5机具准备 搭、拆排架所需机具主要有架子扳手、吊线,由架子工自备。 3.6技术准备 施工前应按照要求向架子工长及架子工做好技术交底。人员若发生变动后应重新交底。

4、排架搭设构造要求 4.1总体设计尺寸 本工程排架搭设立杆纵距(垂直水流向的间距)为0.8(局部有所调整,但均不大于0.8m),横距(顺水流向的间距)为0.8m(局部有所调整,但均不大于0.8m)。排架限高为13m,排架顶部结构线外设立杆+横向杆+安全网作为施工用防护栏杆。

4.2立杆 闸墩内侧的立杆距闸墩30cm。 XXXXX有限公司 4

闸室底板处的承重排架钢管底部设有底托,底托在立杆下部的垫块尺寸应根据底托的形式确定,但要求底托的垫块厚度与底托的槽口深度一致。木垫板宽度为20cm,厚度5cm。 相邻立杆的对接扣件设置同一高度上。

4.3纵向(垂直水流向)水平杆 纵向水平杆要求设置在立杆内侧,纵向水平杆要求与每根立杆采用直角扣件进行连接。2.0m高程以下纵向水平杆应伸至紧靠闸墩为宜。2.0m以上高程的纵向水平杆伸至距离闸墩15cm左右为宜。 步距为1.5m,要求每排纵向立杆均设置纵向水平杆。 排水孔最下部纵向水平杆设置在与底托相连接的钢管底部为宜;通航孔最下部纵向水平杆设置在距离地面高度 20cm 为宜,第二排设置在距离地面 80cm 左右为宜,第三排以设置在距离地面90~100cm左右为宜,第三排以上以1.5m左右为宜。 纵向水平杆接长宜使用对接。对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于50cm,各接头中心至最近主节点的距离不宜大于纵距的1/3。 纵向水平杆的接长如采用搭接,搭接长度不应小于1.0m,应等间距设置3个旋转扣件固定。

4.4横向(顺水流向)水平杆 横向水平杆宜采用直角扣件与横向布置的立杆进行连接。横向水平杆外伸出端部的第一根立杆不小于10cm。 横向水平杆的步距为1.5m,要求每排横向立杆均设置横向水平杆。 排水孔部位的横向水平杆

4.5剪刀撑 剪刀撑设置在横向立杆的端部(垂直水流向,闸室段水流的进口和出口的位置)。剪刀撑应在该立面的整个长度和高度连续布置,斜杆与地面的倾角按 45°控制。每道剪刀撑宽度不应小于4跨。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1.0m,应等间距设置3个旋转扣件固定。 XXXXX有限公司 5

4.6扣件 螺栓拧紧扭力矩不应小于40N·m,且不应大于65N·m。 主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。 对接扣件的开口应朝上或朝内。 各杆件端头伸出扣件盖板边缘的长度不应小于10cm。

4.7门洞 结合本工程实际情况,需要借用一排水孔作为施工通道,在4#孔排架开设门洞,门洞尺寸:宽4m,高4.7m。 脚手架门洞宜采用上升斜杆,平行弦杆桁架结构形式。 当步距(h)大于纵距(la)时,应采用以下形式的门洞: XXXXX有限公司 6

5、排架的搭设和拆除施工工艺 5.1排架搭设施工工艺 本工程承重排架搭设的工艺流程:闸室底板上浮渣清理→定位设置通常立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆相接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→挂设安全网。 根据构造要求在建筑物四角定出立杆离墙的位置,并做好标记。用 20m 长的皮尺拉直,分出立杆位置,并做出立杆的标记。垫板应准确地放在定位线上,垫板必须铺放平稳,不得悬空。 在搭设首层排架的过程中,沿四周每框架格内设一道斜支撑,待该排架成型后根据实际情况可考虑拆除。

5.2排架拆除施工工艺 排架拆除程序遵循由上而下,先搭后拆的原则,一般的拆除顺序为:安全网→栏杆→剪刀撑→横向水平杆→纵向水平杆→立杆。 不准分立面拆架或上下两步同时进行拆除。做到一步一清、一杆一清。拆立杆时,要先抱住立杆再拆开最后两个扣件。拆除纵向水平杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间,再解端头扣。分段拆除干差不应大于两步。 应保证拆除后架体的稳定性不被破坏;当脚手架拆至下部最后一根长钢管的高度(约6m)时,应先在适当位置搭临时斜撑加固后再进行拆除。

6、目标和验收标准 排架搭设完毕后,需按照《建筑施工安全检查标准》JGJ59-99 进行安全验收,评分标准参照表3.0.4-1执行,得分需全部符合要求。 检查和验收应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 中8.1、8.2要求。 XXXXX有限公司 7

7、安全文明施工保证措施 7.1材质及其使用的安全技术措施 扣件的紧固程度不应小于40N·m,且不应大于65N·m。对接扣件的抗拉承载力为3kN 。扣件上螺栓应保持适当的拧紧程度。 对接扣件安装时其开口应向内,以防进雨水,直角扣件安装时开口不得向下,以保证安全。 各杆件端头伸出扣件盖板边缘的长度不应小于l0cm。 钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。 严禁将外径48mm与51mm的钢管混合使用。

7.2脚手架搭设的安全技术措施 脚手架的基础必须清理。搭设过程中应划出工作标志区,禁止行人进人,统一指挥,上下呼应,动作协调,严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方,并得到允许,以防坠落伤人。 开始搭设立杆时,应每隔6 跨临时搭设一根斜撑,直至排架安装稳定后,方可根据情况拆除。 脚手架及时采用临时支顶,以保证搭设过程安全,未完成脚手架在每日收工前,一定要确保架子稳定。 脚手架必须配合施工进度搭设。在搭设过程中应由架子工长进行检查、验收。

7.3脚手架上施工作业的安全技术措施 排架单设完毕后,经项目部工程部、质安部、技术部验收合格后方可使用。任何班组长和个人,未经同意不得任意拆除脚手架部件。 严格控制施工荷载,其他材料不得集中堆放,施工荷载不得大于2kN/m,确保较大安全储备。 定期检查排架,发现问题和隐患,在施工作业前及时维修加固,以达到坚固稳定,确保施工安全。 XXXXX有限公司 8

7.4脚手架拆除的安全技术措施 拆架前,先要将架上的杂物清理干净,全面检查待拆脚手架,根据检查结果,拟订出作业计划。 架体拆除前,必须察看施工现场环境,包括架空线路、地面的设施等各类障碍物,凡能提前拆除的尽量拆除掉。 拆架时应划分作业区,周围设绳绑围栏或竖立警戒标志,地面应设专人指挥,禁止非作业人员进人。 拆除时要统一指挥,上下呼应,动作协调,需解开与另一人有关的扣件时,应先通知对方采取防范措施,以防坠落。 在拆架时,不得中途换人,如必须换人时,应将拆除情况交代清楚后方可离开。每天拆架下班时,不应留下隐患部位。 拆架时严禁碰撞脚手架附近电源线,以防触电。 所有杆件和扣件在拆除时应分离,不准在杆件上附着扣件或两杆连着送到地面。 拆下来的材料要分类摆放整齐不得随便乱放。

7.5 文明施工要求 进人施工现场的人员必须戴好安全帽,高空作业系好安全带,穿好防滑鞋等,现场严禁吸烟。 进人施工现场的人员要爱护场内的各种标示牌,不得随意拆除和移动标示牌。 严禁酗酒人员上架作业,施工操作时要求精力集中、禁止开玩笑和打闹。 脚手架搭设人员必须是经考试合格的专业架子工,上岗人员定期体检,体检合格者方可发上岗证,凡患有高血压、贫血病、心脏病及其他不适于高空作业者,一律不得上脚手架操作。 护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时,如需拆改时,应由架子工来完成,任何人不得任意拆改。 脚手架验收合格后任何人不得擅自拆改,如需做局部拆改时,须经主管工程师同意后由架子工操作。 在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板,以及扣件绑扎扣等所有架子部件。
