东方汽轮机厂300MW+DEH说明书 - 东方汽轮机厂1000MW机组DEH说明书 - 数字电液控制系统说明书 - 2006
国产东方300MW汽轮机高旁、低旁操作手册
高旁、低旁操作高、低旁最小开度当锅炉点火启动后，蒸汽开始产生，随着“自启动”指令发出，此时操作员要把高旁和低旁打到预先设定的最小开度5%。
这么做的主要目的是为了充分冷却再热器和过热器。
随着信号DCS“自启动开始”并且高旁开到最小开度5%，此时如果高旁控制站的自动/手动处在自动位，则应切换为手动。
高旁升压随着着火越来越好并且锅炉产生的蒸汽越来越多，新蒸汽压力要按照确定的锅炉升负荷速率增加到最终高旁启动压力，在这个时候，低旁压力控制器在定压控制模式下。
当新蒸汽压力达到2MPa时，运行方式转换为升压模式，高旁压力控制器设定点切换为计算出的设定点。
自动/手动切换到自动高旁压力控制器的压力设定点按照汽机（冷态、温态、热态、极热态）的启动升压速率（冷态0.04MPa/min；温态0.08MPa/min；热态0.14MPa/min；极热态0.18MPa/min）变化到最终目标压力（冷态5.9MPa；温态8.52 MPa；热态8.52 MPa；极热态12.8MPa）。
当控制器输出值达到最小开度5%时，升压速率设为0，设定点压力保持，这意味着升压过程中断（此过程在锅炉产汽量小于设定点或产生着火问题时通常发生）。
在压力保持过程中，操作员只可以在压力控制器手动模式下调整值。
当中断消除并且高旁压力控制器输出超过10%时，升压过程继续进行，直到最终高旁目标压力（冷态5.9MPa；温态8.52 MPa；热态8.52 MPa；极热态12.8MPa）。
高旁定压控制当蒸汽压力由高旁压力控制阀控制时，汽机冲转（升速至1500rpm最后直至定速3000rpm），同期并网带负荷。
汽机的正常启动方式是中压缸启动在中压缸切换到高压缸的过程中，高压缸入口阀开，高旁阀关。
当蒸汽压力达到目标压力时，操作模式切换为定压控制方式自动/手动处在自动位高旁阀采用最终高旁目标压力控制方式下随着汽轮发电机同期并网信号发出，高旁最小开度功能切除当汽轮机进汽，旁路相应关闭当高旁阀关，并且汽轮机同期并网信号和切缸完成信号激活，高旁将进入跟随模式高旁跟随模式（相应低旁跟随模式）压力随锅炉负荷变化，压力的增长受高旁跟随最大压力梯度限制（0.6MPa）旁路应该保持关闭，除非压力突升高旁自动/手动控制站应在自动位高旁压力控制器的目标设定值应该是实际新蒸汽压力加上一个高旁压力偏移量（0.4MPa），所以高旁压力控制阀处于关闭位。

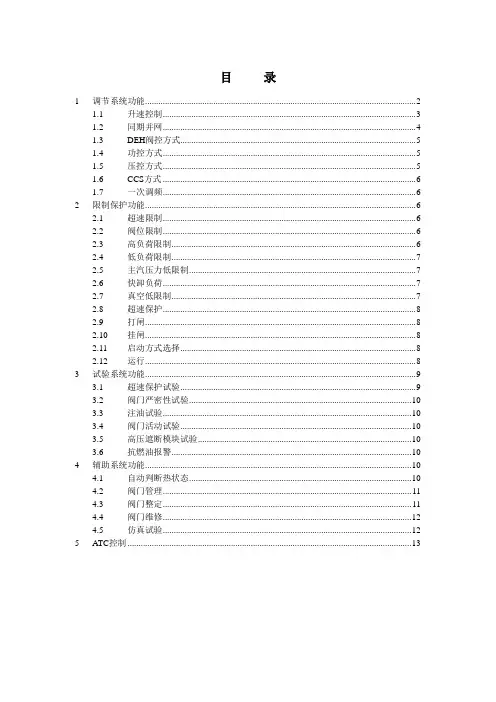

DEH说明书(哈汽300MW)
目录1 调节系统功能 (2)1.1 升速控制 (3)1.2 同期并网 (4)1.3 DEH阀控方式 (5)1.4 功控方式 (5)1.5 压控方式 (5)1.6 CCS方式 (6)1.7 一次调频 (6)2 限制保护功能 (6)2.1 超速限制 (6)2.2 阀位限制 (6)2.3 高负荷限制 (6)2.4 低负荷限制 (7)2.5 主汽压力低限制 (7)2.6 快卸负荷 (7)2.7 真空低限制 (7)2.8 超速保护 (8)2.9 打闸 (8)2.10 挂闸 (8)2.11 启动方式选择 (8)2.12 运行 (8)3 试验系统功能 (9)3.1 超速保护试验 (9)3.2 阀门严密性试验 (10)3.3 注油试验 (10)3.4 阀门活动试验 (10)3.5 高压遮断模块试验 (10)3.6 抗燃油报警 (10)4 辅助系统功能 (10)4.1 自动判断热状态 (10)4.2 阀门管理 (11)4.3 阀门整定 (11)4.4 阀门维修 (12)4.5 仿真试验 (12)5 ATC控制 (13)1调节系统功能汽轮机通常采用定——滑——定启动模式。
汽轮机启动阶段，锅炉燃烧率维持不变。
汽轮机所需的启动蒸汽压力由旁路系统控制，维持不变。
蒸汽温度由锅炉温控系统控制，维持不变。
机组并网带负荷且旁路阀全关后，逐渐增加锅炉燃烧率，蒸汽升温、升压，滑参数加负荷。
正常运行时，可由汽机或锅炉维持蒸汽压力不变；锅炉温控系统维持蒸汽温度不变；通过改变汽机的调门、锅炉燃烧率和给水量，以满足电网对发电机功率的要求。
可采用高压主汽门冲转或调节阀冲转。
通常采用高压主汽门冲转，汽轮机刚启动时高压调节阀及中压主汽门全开，高压主汽门及中压调节阀随转速给定逐渐开启。
汽轮机为全周进汽形式，对汽缸进行均匀加热。
达到阀切换转速（2950r/min）后，高压调节阀逐渐关小开度。
高压调节阀接替高压主汽门控制转速后，高压主汽门在全开。
中压调节阀的开度比高压的大3倍，在整个正常调节过程中不节流，只是在超速限制、保护动作时才起节流作用。

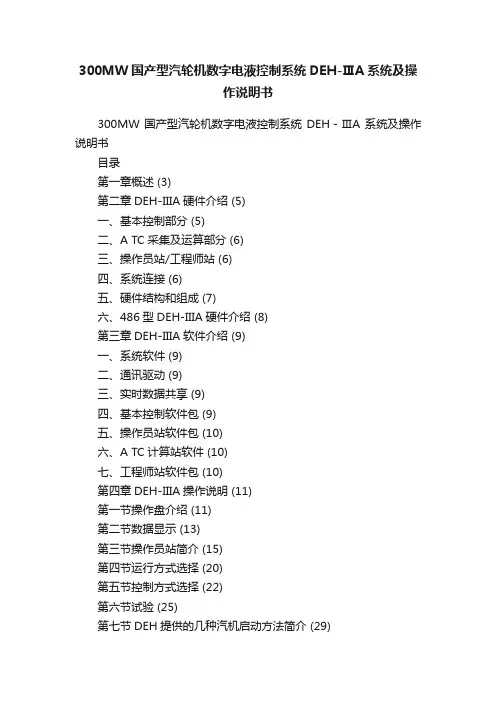

300MW国产型汽轮机数字电液控制系统DEH-ⅢA系统及操作说明书
300MW国产型汽轮机数字电液控制系统DEH-ⅢA系统及操作说明书300MW国产型汽轮机数字电液控制系统DEH－ⅢA系统及操作说明书目录第一章概述 (3)第二章DEH-IIIA硬件介绍 (5)一、基本控制部分 (5)二、A TC采集及运算部分 (6)三、操作员站/工程师站 (6)四、系统连接 (6)五、硬件结构和组成 (7)六、486型DEH-IIIA硬件介绍 (8)第三章DEH-IIIA软件介绍 (9)一、系统软件 (9)二、通讯驱动 (9)三、实时数据共享 (9)四、基本控制软件包 (9)五、操作员站软件包 (10)六、A TC计算站软件 (10)七、工程师站软件包 (10)第四章DEH-IIIA操作说明 (11)第一节操作盘介绍 (11)第二节数据显示 (13)第三节操作员站简介 (15)第四节运行方式选择 (20)第五节控制方式选择 (22)第六节试验 (25)第七节DEH提供的几种汽机启动方法简介 (29)第八节MEH-IIIA与DEH-IIIA联网时的操作 (31)附图 (32)附图:1. DEH系统结构图2. DEH-IIIA硬件配置图3. DEH-IIIA硬件配置图（486型）4. DEH-IIIA软操盘5. 阀门试验操作盘6. 超速试验、喷油试验7. AST、EH油压低试验等8. 触摸式薄膜键盘9. 硬手操盘第一章概述DEH ——汽轮机数字电液控制系统，由计算机控制部分和EH液压执行机构部分组成。
是汽轮发电机的专用控制系统，是控制汽轮机启动、停机及转速控制、功率控制的唯一手段，是电厂实现机组协调控制、远方自动调度等功能必不可少的控制设备。
DEH在电厂的热工自动化系统中有着十分重要的地位。
DEH的安全可靠直接影响到整个电厂的可靠运行。
随着计算机技术的发展，我公司在96年推出了DEH-III的升级产品DEH-IIIA。
DEH-IIIA保持了原先DEH-III的可靠性及控制原理不变。
300MW汽轮机DEH操作说明书1
一. 启动1.1 挂闸挂闸就是使汽轮机保护系统处于警戒状态的过程。
挂闸允许的条件：（1）所有进汽阀全关，DEH“主控制”画面上所有阀全关指示灯为亮红色；（2）汽机已打闸，此时直接复位ETS即可恢复挂闸状态（因为此时低压遮断油仍然建立）。
单击DEH“主控制”画面上“挂闸”按钮将自动完成如下挂闸过程：●挂闸电磁阀带电，危急遮断器滑阀到上支点，低压遮断油建立，保安油压压力开关闭合；保安油压建立后，挂闸电磁阀失电。
汽机在已挂闸状态下且未运行时，主汽门电磁阀带电。
☞注意：1、挂闸操作使保安油压建立，只有保安油压建立以后，AST母管油压才能建立，AST母管油压建立以后，EH系统执行机构才能按照DEH控制系统的信号要求动作。
2、如果在就地挂闸则需要在远方画面上重新确认挂闸状态，点击“挂闸”按钮，此时才可以继续向下操作。
如果直接点击“运行”按钮，则中压主汽门不会开启。
1.2 开主汽门在开主汽门之前，确认主汽门关和所有阀全关指示灯为红色，表示主汽门和所有阀门在关的位置；否则单击“运行”按钮无效。
单击“主控制”画面上的“运行”按钮，中压主汽门电磁阀失电，中压主汽门及高压调节门全开。
此时“主控制”画面中“运行”指示灯亮，输入目标转速，高压主汽门及中调门开启冲转。
1.3 升速在汽轮发电机组并网前，DEH为转速闭环无差调节系统。
其设定点为给定转速。
给定转速与实际转速之差，经PID(Proportional-Integral-Differential Controller)调节器运算后，通过伺服系统控制油动机开度，使实际转速跟随给定转速变化。
在目标转速设定后，给定转速自动以设定的升速率向目标转速逼近。
当进入临界转速区时，自动将升速率改为400r/min/min快速冲过去；若进入临界区前的升速率已大于400r/min/min，则升速率保持原值不变。
在升速过程中，通常需对汽轮机进行暖机，以减小热应力。
☞目标转速是期望达到的转速；给定转速是经速率处理后对机组的转速请求。
300MW机组DEH设计说明书
1. 工程概况Overview of project300MW机组系哈尔滨汽轮机有限责任公司设计生产的N300-16.7/538/538型亚临界一次中间再热、高中压合缸单轴双缸双排汽凝汽式汽轮发电机组，系统为单元制热力系统。
300MW汽轮机采用高压主汽门方式冲转，转速达到2900RPM时切换到高压调门控制升速、带负荷。
每台机组配有两个高压主汽门（TV）、六个高压调门（GV）、两个中压主汽门（RSV）和两个中压调门（IV）。
机组启动运行方式：定－滑－定运行，高压缸启动负荷性质：带基本负荷，可调峰运行周波变化范围：48.5～50.5Hz旁路形式及容量：30％B-MCR高低压串联简易旁路机组额定出力：300MW主汽阀前额定蒸汽压力：16.7MPa（a）主汽阀前额定蒸汽温度：538℃主汽门前蒸汽流量：889.87T/H中联门前蒸汽压力： 3.228MPa（a）中联门前蒸汽温度：538℃中联门前蒸汽流量：741.76T/H抽汽压力：0.245～0.785Mpa额定背压： 4.5kPa（a）机组工厂编号：73B300MW汽轮机调节系统为高压抗燃油型数字电液调节系统（简称DEH），电子设备采用了上海西屋控制系统有限公司的OV ATION系统，液压系统采用了哈尔滨汽轮机厂有限责任公司成套的高压抗燃油EH装臵。
本说明书仅涉及DEH电气部分，液压部分请参考相关资料。
The steam turbine, type N300-16.7/538/538, manufactured by HTC is tandem compound, single reheat, regenerative, double exhaust, condensing, multi-cylinder design with combined HP-IP and separate LP casing, 3000 rpm speed, directly coupled with Generator. One boiler feeding one steam turbine thermodynamic system is applied to the power plant.The steam turbine rolls up and accelerates controlled by throttle valves (i.e. TV control mode). At 2900 rpm, control of speed is transferred from the throttle valves (TV control mode) to the governor valves (GV control mode). Each unit is equipped with two throttle valves (TV), six governor valves (GV), two reheat stop valves (RSV) and two interceptor valves (IV).Start up and operation mode: be capable of start up on TV control mode and operation on constant pressure-sliding pressure-constant pressure mode.Load carrying: be capable of operation on rated load or on peaking load service either. Tolerant frequency swing rang: 48.5~50.5 HZ.Bypass configuration and size: 30%-MCR HP and LP simplified bypass in series.Rated load: 300MWRated inlet steam pressure of main stop valve (MSV, i.e. TV): 16.7MPa (a)Rated inlet steam temperature of main stop valve: 538 ℃Inlet steam flow of main stop valve: 889.87 T/HExtraction steam pressure: 0.245~0.785MPaInlet steam pressure of reheat stop valve (RSV): 3.228MPa (a)Inlet steam temperature of main stop valve: 538 ℃Inlet steam flow of reheat stop valve: 741.76 T/HRated back pressure: 4.5kPa (a)Turbine serial number: 73BDigital electro-hydraulic control system (DEH) equipped with high pressure fire-resistant fluid system is applied to 300MW turbine. Ovation system supplied by shanghai Westinghouse is used for DEH system as hardware. EH fluid system is designed and supplied by HTC.This system design description (SDD) concerns DEH system only. EH fluid system refers to relevant documents.2. 系统配臵及组成DEH system configuration and modulesDEH控制系统均采用了上海西屋控制系统有限公司的OV ATION系统。
DEH控制说明书_东汽
版本号：A东方汽轮机厂汽轮机数字电液控制系统说明书编号 Y49-000401BSM第全册2000年4月目录序号章－节名称页数备注1 1 系统概述 12 1－1 DEH控制系统工作原理 33 1－2 DEH控制系统主要功能 14 1－3 DEH性能指标 15 2 控制系统配置 36 2－1 INFI90控制柜 17 2－2 电源分配系统 18 2－3 INFI90及ETSI模板 69 2－4 端子单元 110 2－5 OIS操作员接口站 111 2－6 操作盘（硬手操） 212 2－7 EWS工程师站 113 3 系统软件 114 3－1 用于过程控制MFP的软件 115 3－2 OIS站的应用软件 116 3－3 EWS站的应用软件 117 4 DEH控制系统主要功能 218 4－1 挂闸 119 4－2 整定伺服系统静态关系 220 4－3 启动前的控制 121 4－4 转速控制 122 4－5 负荷控制 523 4－6 超速控制 124 4－7 在线试验 225 4－8 控制方式切换 126 5 DEH系统操作说明 127 5－1 OIS操作说明 128 5－2 DEH启动控制 129 5－3 升速 130 5－4 并网、升负荷 131 5－5 单阀/顺序阀切换 1目录序号章－节名称页数备注32 5－6 CCS控制（锅炉自动） 133 5－7 负荷限制 134 5－8 阀位限制 135 5－9 主汽压力限制（TPC） 136 5－10 快卸负荷投入与切除 137 5－11 超速保护试验 138 5－12 阀门活动试验 139 5－13 遮断电磁阀试验 140 5－14 手动控制 141 6 安装调试 142 6－1 到货开箱 143 6－2 设备安装 244 6－3 系统接地 146 6－4 电源分配系统 147 6－5 外部信号连接 148 6－6 检测与调试 249 6－7 系统功能检查 150 7 故障诊断及维修 151 7－1 在线自诊断 252 7－2 故障分析及维护 153 8 供货范围 154 9 DEH I/O信号清单 7系统概述本章主要阐述了汽轮机控制系统的基本控制原理、系统主要功能及系统技术指标。
300MW氢油水控制系统说明书
版本号：A 东方电机股份有限公司A191 300MW汽轮发电机氢、油、水控制系统说明书目录1.概述 (2)2.氢气控制系统 (2)2.1 主要技术参数 (2)2.2 氢气系统工作原理............................................................. .. (2)2.3 氢气系统的设备布置 (3)2.4 氢气系统安装注意事项 (4)2.5 氢气系统的调试 (4)2.6 关于发电机的气体置换 (5)2.7 氢气系统的运行和维护 (5)3.密封油系统 (6)3.1 概述 (6)3.2 主要技术参数 (6)3.3 系统工作原理 (6)3.4 密封油系统主要设备 (7)3.5 设备布置和安装注意事项 (8)3.6 密封油系统的调试与整定 (9)3.7 运行中注意事项 (10)3.8 定期重点检查项目 (13)3.9 日常监视与检修 (15)4. 定子线圈冷却水系统 (15)4.1 主要技术参数 (15)4.2 系统工作原理 (15)4.3 系统主要设备 (16)4.4 设备布置 (17)4.5 安装注意事项 (17)4.6 调试与整定 (17)4.7 定子线圈冷却水系统的运行和维护 (18)5. 氢油水控制系统控制逻辑原理及信号有关事项 (19)6. 补充说明 (19)1 概述氢油水控制系统是发电机的辅助系统。
它分为三个部分：即氢气控制系统，密封油系统和定子线圈冷却水系统。
1.1 氢气控制系统：用以置换发电机内气体，有控制地向发电机内输送氢气，保持机内氢气压力稳定，监视机内氢气纯度及液体的泄漏，干燥机内氢气。
1.2 密封油系统（或称密封瓦供油系统）：用以保证密封瓦所需压力油（又称密封油）不间断地供应，以密封发电机内的氢气不外泄。
1.3 定子线圈冷却水系统：用以保证向定子线圈不间断地供水。
监视水压，流量和电导率等参数。
系统还设有自动水温调节器，以调节定子线圈冷却水进水温度，使之保持基本稳定。
DEH功能介绍
操作，分别进行主汽门、调整汽门旳严密性试验。
试验功能
3 阀门活动试验 为确保发生事故时阀门能可靠关闭，DEH系统具有远方对高、
中压主汽门及高、中压调整汽门逐一进行在线试验旳功能。
一次调频
Primary Frequency Control
机组稳定运营后，DEH一般工作于开环旳运营方式下，由DCS完 毕功率回路闭环控制 ,由CCS直接输出阀位指令，DEH能够做到了开 环控制和闭环控制无扰切换，本地控制和远程控制旳无扰切换。DEH 能够根据电网要求，参加一次调频，且一次调频范围可调。系统旳 目旳负荷能够由运营人员设定或直接接受CCS系统来旳负荷指令。
主要调整参数有VP卡旳零和满旳参数值
阀位控制旳百分比带和积分时间系数
试验功能
1 超速试验 DEH中除了正常控制机组转速外，当转速无法维持时，还提供了
103%、110%超速保护控制。超速试验必须在3000RPM定速（转速不小 于2950RPM）、油开关未合闸旳情况下进行，它涉及OPC超速试验（ 103％）、电气超速试验（110％）和机械超速试验。这三项试验在 逻辑上相互闭锁，即任何时候只有一项超速试验有效 。
负荷控制
并网后，DEH首先能够实现汽轮机自动带初始负荷，以预防逆 功率。DEH能够实现负荷旳开环和闭环两种控制方式。在开环控制时 ，在流程图中输入目旳功率值，然后由功率值换算成流量值，最终 经过阀门运营曲线换算成阀位开度。闭环控制时，DEH能够采用功率 控制回路和具有调整级压力回路旳功率控制。DEH计算出给定和实际 功率值旳偏差，根据PID控制器旳控制特征,调整系统旳功率值。因 为调整级压力反应较快，合用于要求负荷响应快旳场合。功率回路 反应较慢，但是能够实现功率旳精确调整。在功率回路中,为了提升 负荷对给定值变化旳响应速度，能够把给定值作为PID控制器旳前馈 。
东方300MW超临界机组,汽轮机启动运行说明书.
密级：公司秘密CC350/307-24.2/4.0/0.4/566/566型汽轮机启动、运行说明书编 号版本号2010-07-22东方汽轮机有限公司DONGFANG TURBINE Co., Ltd.编号D350C-000106ASM编制2010-07-22校对2011-07-26 审核2011-07-26 会签2011-07-252011-05-20唐丽丽2011-06-10审定批准关于本说明书内容和使用上的重要通告仔细阅读本说明书，学习如何正确安装、运行、维护设备，否则可能造成人员伤亡或设备损坏事故。
仔细保存并反复学习本说明书，以保证长期连续安全运行。
本说明书不是初级读物，只有经适当培训和取得资格证的人员才能使用本说明书。
本说明书是根据用户方人员（他们已接受过本设备运行和维护方面的系统培训，以及经过技术指导）阅读和使用这一要求来编写的。
有关汽轮机辅机调节、DEH等设备的运行、维护详细资料参见东方汽轮机有限公司提供的相关说明书。
本说明书不是一本完整的教科书，这类说明书不可能涵盖设备方面及使用方面的所有信息资料。
本说明书没有提供安装时可能发生的每一偶然事件的解决方案及其信息资料，如发生本说明书没有明确涵盖的任何情况均可向东方汽轮机有限公司提出咨询。
本说明书所包含的信息只能被用户所使用而且只包括了那些信息，即已购买了本设备的用户而且他们已向东方汽轮机有限公司提出了所要求的信息，其它人员和为其它目的而使用本说明书均不能认可，对于那些非经认可的使用，东方汽轮机有限公司不承担任何责任而且不作陈述。
本说明书不是担保书或合同文件，东方汽轮机有限公司关于本说明书中的设备和包含的信息资料的保证只包括在东方汽轮机有限公司和用户之间所签订的合同之中。
本说明书中包含了东方汽轮机有限公司的专利资料，东方汽轮机有限公司保留它们的所有权。
为了我们之间的友好关系以及为了一个明确目的，我们提供了这些资料，接受者收到资料后应妥为保管，控制使用，并同意：1 本说明书不允许全部或部分被复印或晒制，也不能泄露给任何其它第三方。
300MW汽轮机说明书
、八、亠前言哈尔滨汽轮机厂制造的N300－16.7/537/537 型汽轮机，是以美国西屋公司的30 万千瓦考核机组的技术为基础，通流部分等经过合理的设计改进后的一台新型汽轮机，它保留了30 万千瓦考核机组的技术特点，又通过通流部分的优化设计，使其可靠性和经济性有较大的提高。
本说明书仅适用于哈尔滨汽轮机厂优化设计并制造的30 万千瓦汽轮机的启动、运行和维护，而对于机组在安装后的初始启动，只供参考。
特别是机组在非正常工况时，必须以运行人员的实践经验和正确判断，决定是否有必要采取特殊的措施。
本书中第三部分“控制方式”的编写，是以西屋公司DEH MODI 型装置为基准，不一定与用户实际选用配置的设备相同，故只供参考。
特别指出机组在最初六个月的运行期间，汽轮机应采用单阀控制方式。
1、汽轮机监视仪表30万千瓦汽轮机装有本书所列的各类监视仪表，用来观察机组的启动、运行和停机状况。
这些监视仪表的输出量，图标记录仪进行记录。
1.1 汽缸膨胀测量仪当机组从冷态进入升温和带负荷状态时，温度的变化必然导致汽缸的膨胀。
汽缸膨胀测量仪用来测量汽缸从低压缸死点向前轴承箱方向的轴向膨胀量，前轴承箱沿着加润滑剂的纵向键可以自由移动。
当汽缸膨胀时，如果机组的自由端在倒键上的滑动受阻，则会造成机组的严重损坏。
汽缸膨胀测量仪实际上是测定前轴承箱相对死点（基础）的移动量，并记录当机组起、停和负荷、蒸汽温度变化时汽缸的膨胀量和收缩量。
在这些瞬时工况下如果指示值出现异常现象，则运行人员应当对它加以分析。
在负荷、蒸汽参数和真空相似的情况下，这种仪表所指示的前轴承箱的相对位置，应该基本上是相同的。
汽缸膨胀没有报警和跳闸限制值。
仪表指示的汽缸膨胀值应和以前在同样运行工况下的读数进行比较，若两者存在较大差异，运行人员就应该作出判断，通常可采用在低压缸撑脚，轴承箱底座与台板接触面上加润滑脂改善润滑的方法来加以处理，有时候也需要调整轴承2.座，使之膨胀顺畅。
