普通V带传动的张紧装置
V带传动教案
授课日期
班 级
课 题 V带传动
教学目的
要 求 【知识目标】：在掌握带传动的组成、工作原理和类型的概念，本堂课要求同学们理解V带传动的结构、材料、槽角等。
【情感目标】：在上节课通过大量的生活和企业实例的列举让同学们对机械专业产生兴趣，本节课针对本专业特别选取了汽车这种机器来进行剖析，让同学们懂得本门课基础在汽车之中的应用，并对汽车有一个机械基础角度的雏形认知，为日后的学习铺垫基础。
教学重点
教学难点 重点：能够掌握V带和V带轮的组成、V带传动传动比
难点：V带传动的工作原理、V带传动传动比
授课方法 理论
教学参考书及教具（含多媒体教学设备） 机械基础教材
授课执行
情况及分析 板书设计或授课提纲
一、V带
1. V带结构
2. 普通V带的横截面尺寸
3. 普通V带标记
4. V带材料
二、V带轮
1. 结构
2. 槽角
3. 基准直径
4. 典型结构
三、V带传动的主要参数
课 堂 教 学 安 排
教
学 过 程
教学环节 教学内容 活动
教师 学生
组织教学
问题导入
新课讲授，多媒体教学
整顿纪律，清点人数。人员安全教育及预防突发情况的准备
教师：在日常生活中经常会看到用V带传动的场合？
学生：广泛应用于纺织机械、机床以及一般的动力传动。
教师：这么多用到V带传动的场合,那么V带的结构，影响参数又有哪些呢？
一、V带及带轮
V带传动是由一条或数条V带和√带带轮组成的摩擦带传动。
(1）外形:V带是一种无接头的环形带，其横截面为等腰梯形，工作面是与轮槽相接处
的两侧面，带与轮槽底面不接触。
(2）分类:按结构不同可以分为帘布芯和绳芯(3）组成:由包布、顶胶、抗拉体和1.课前准备，清点人数，以及课堂环境等安全检查
2.导入通过提问
3.新授讲授
1.课前准备，清点人数，以及课堂环境等安全检查
2.让学生，通过提问先让学生产生兴趣、树立自信，再通过与日常生活的联系，让学生对带传动有初步认识
项目六任务一 带传动的应用
§6-1 带传动的应用
课时计划：讲授5学时
教学目标：
通过本节课的学习使学生了解带传动的类型、特点和应用；掌握带的传动比及主要参数；了解V带的构造和标准；了解V带的结构、基本长度与V带的标记；掌握V带轮的结构尺寸，熟悉V带轮的材料；熟悉带传动的安装与维护方法。
教材分析:
1.带传动的工作原理、特点、类型及应用；计算带传动的传动比；
2.普通V带的结构与标准及V带轮的结构和材料；
3.带传动的安装与张紧。
教学设计：
本节课的主要内容是带传动的主要特性及类型带传动的安装及维护方法。以讲授为主，需要借助实物了解带的结构和基准长度。带传动的熟悉带传动的型号及应用场合；了解V带的基准长度与特点；掌握V带轮的结构尺寸；能够正确选择V带的型号和标准。带的张紧与维护如有视频帮助理解更好。
教学过程：
第1学时
教学内容： 一、带传动的工作原理、类型及特点
传动是将一根轴的运动传给另一根轴，同时改变了另一根轴的转速或转向，两轴的传动也可以靠皮带与轮之间的摩擦传动来传递，其最大的优点是两轴之间的距离较大，可任意改变距离的大小，且皮带传动可以吸振，使传动没有噪音。
带传动是由主动轮，从动轮和传动带所组成，靠带与带轮间的摩擦力来传递运动和动力。
1．带传动的特点
与其它传动形式相比较，带传动具有以下特点：
(1)由于传动带具有良好的弹性，所以能缓和冲击、吸收振动，传动平稳，无噪声。但因带传动存在滑动现象，所以不能保证恒定的传动比。
(2)传动带与带轮是通过摩擦力传递运动和动力的。因此过载时，传动带在轮缘上会打滑，从而可以避免其它零件的损坏，起到安全保护的作用。但传动效率较低，带的使用寿命短；轴、轴承承受的压力较大。
(3)适宜用在两轴中心距较大的场合，但外廓尺寸较大。
(4)结构简单，制造、安装、维护方便，成本低。但不适用于高温、有易燃易爆物质的场合。
2．带传动的应用
由于带传动的类型较多，应用范围非常广泛。无论是在精密机械，还是在工程机械、矿山机械、化工机械、交通运输、农业机械中，都得到广泛应用，特别是在汽车工业、家用电器和办公机械以及各种新型机械装备中使用相当普遍。由于带传动的效率和承载能力较低，故不适用于大功率传动。
机械基础测试题
三年级《机械基础》期中考试试题
一、判断题（每小题1分，共20分）
1、传动的终端是机器的工作部分。（ ）
2、V带传动使用张紧轮的目的是增大小带轮上的包角，从而增大张紧力。（ ）
3、i≠1的带传动，两带轮直径不变，中心距越大，小带轮上的包角就越大。（ ）
4、平带传动中，当负载阻力过大时，会产生“打滑”现象。（ ）
5、V带传动中配对的大、小两带轮的槽角φ必须相等。（ ）
6、普通V带传动中，V带的楔角α 是40°。（ ）
7、带传动适用于两轴中心距较远的传动。（ ）
8、V带安装时，仅与轮槽两侧接触，而不与槽底接触。（ ）
9、V带更换时不须成组更换，只需更换坏的一根就行。（ ）
10、基圆相同，渐开线形状相同；基圆越大，渐开线越弯曲。（ ）
11、齿轮传动的传动比与中心距a无关。（ ）
12、模数m反映了齿轮轮齿的大小，模数越大，轮齿越大，齿轮的承载能力越大。（ ）
13、一对啮合的圆柱斜齿轮用于平行轴传动时，两轮的螺旋角应相等，旋向应相同。（ ）
14、标准直齿轮的端面齿厚s与端面槽宽e相等。（ ）
15、齿面点蚀是开式齿轮传动的主要失效形式。（ ）
16、低碳钢的锻压性最好，中碳钢较次，高碳钢最次。
17、布氏硬度比洛氏硬度高。
18、力能脱离物体单独存在，因为它是一个矢量。
19、有色金属是指有颜色的金属。
20、圆柱扭转时，横截面上的最大切应力发生在圆心处。
二、选择题（每小题2分，共30分）
1、我们把各部分之间具有确定的相对运动构件的组合称为（ ）。
A.机器 B.机构 C.机械 D.机床
2、机床的主轴是机器的（ ）。 A.动力部分 B.工作部分 C.传动部分 D.自动控制部分
3、下列运动副中属于高副的是（ ）。
A.螺旋副接触 B.带与带轮接触 C.活塞与汽缸壁接触 D.凸轮接触

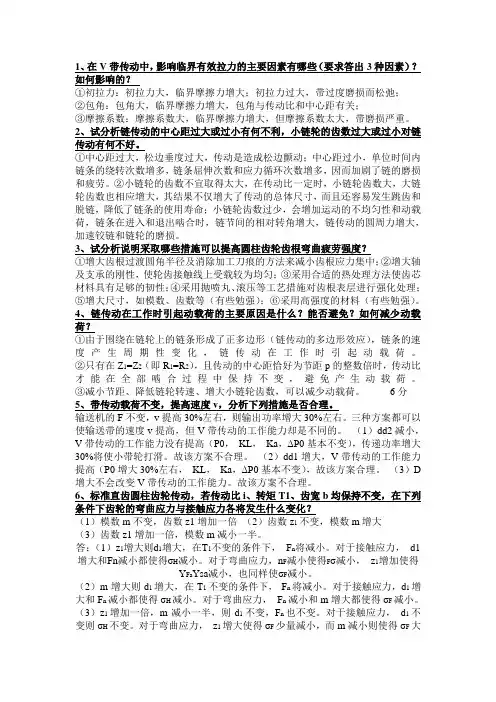

机械设计简答题
1、在V带传动中，影响临界有效拉力的主要因素有哪些（要求答出3种因素）？如何影响的？
①初拉力：初拉力大，临界摩擦力增大；初拉力过大，带过度磨损而松弛；
②包角：包角大，临界摩擦力增大，包角与传动比和中心距有关；
③摩擦系数：摩擦系数大，临界摩擦力增大，但摩擦系数太大，带磨损严重。
2、试分析链传动的中心距过大或过小有何不利，小链轮的齿数过大或过小对链传动有何不好。
①中心距过大，松边垂度过大，传动是造成松边颤动；中心距过小，单位时间内链条的绕转次数增多，链条屈伸次数和应力循环次数增多，因而加剧了链的磨损和疲劳。②小链轮的齿数不宜取得太大，在传动比一定时，小链轮齿数大，大链轮齿数也相应增大，其结果不仅增大了传动的总体尺寸，而且还容易发生跳齿和脱链，降低了链条的使用寿命；小链轮齿数过少，会增加运动的不均匀性和动载荷，链条在进入和退出啮合时，链节间的相对转角增大，链传动的圆周力增大，加速铰链和链轮的磨损。
3、试分析说明采取哪些措施可以提高圆柱齿轮齿根弯曲疲劳强度？
①增大齿根过渡圆角半径及消除加工刀痕的方法来减小齿根应力集中；②增大轴及支承的刚性，使轮齿接触线上受载较为均匀；③采用合适的热处理方法使齿芯材料具有足够的韧性；④采用抛喷丸、滚压等工艺措施对齿根表层进行强化处理；⑤增大尺寸，如模数、齿数等（有些勉强）；⑥采用高强度的材料（有些勉强）。
4、链传动在工作时引起动载荷的主要原因是什么？能否避免？如何减少动载荷？
①由于围绕在链轮上的链条形成了正多边形（链传动的多边形效应），链条的速度产生周期性变化，链传动在工作时引起动载荷。
②只有在Z1=Z2（即R1=R2），且传动的中心距恰好为节距p的整数倍时，传动比才能在全部啮合过程中保持不变，避免产生动载荷。
③减小节距、降低链轮转速、增大小链轮齿数，可以减少动载荷。 6分
7-1-3 《带传动》练习题(三)
四川省成都市温江区燎原职业技术学校数控汽修专业部升学班复习资料 教师：彭明江 四川省成都市温江区燎原职业技术学校数控汽修专业部升学班复习资料 教师：彭明江
四川省成都市温江区燎原职业技术学校数控汽修专业部升学班《机械基础》复习资料 第 1 页 ☼ 7-1-3《带传动》练习题（三）☼
班级 姓名 学号
一、填空题：
1、带传动中，带上受的三种应力是： 拉 应力、 弯曲 应力和 离心 应力。最大应力等于
，它发生在 紧边开始绕上小带轮 处 ，若带的许用应力小于它，将导致带的
疲劳 失效。
2、带传动中，打滑是指 带与带轮之间发生显著的相对滑动 ，多发生在 小带 轮上。刚开始打滑时，紧边拉力F1与松边拉力F2的关系为： 。
3、带传动与齿轮传动一起做减速工作时，宜将带传动布置在齿轮传动之
。当带传动中心距水平布置时，宜将松边安置在 方。
4、带传动一周过程中，带所受应力的大小要发生变化，其中以 应力变化最大，而 应力不变化。
5、带传动的传动比不宜过大，若传动比过大，将使 ，从而使带的有效拉力值减小。
6、某V带传动，带的横剖面积A=142mm，由张紧力产生的应力σo＝1．5MPa，有效拉力Fe=300N，不计离心力的影响，紧边拉力Fl和松力拉力F2分别= N和 N。
7、控制适当的初拉力是保证带传动正常工作的重要条件，初拉力不足，则 ；初拉力过大则 。
8、常见的带传动的张紧装置有 。
9、普通V带带轮的槽形角随带轮直径的减小而 。

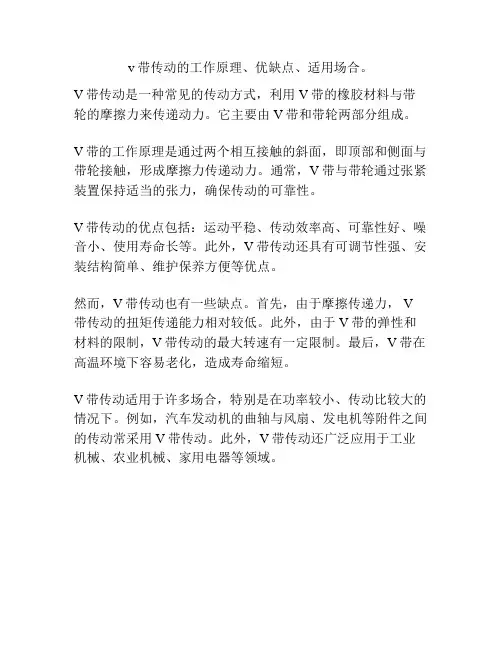

v带传动的工作原理、优缺点、适用场合。
v带传动的工作原理、优缺点、适用场合。
V带传动是一种常见的传动方式，利用V带的橡胶材料与带轮的摩擦力来传递动力。它主要由V带和带轮两部分组成。
V带的工作原理是通过两个相互接触的斜面，即顶部和侧面与带轮接触，形成摩擦力传递动力。通常，V带与带轮通过张紧装置保持适当的张力，确保传动的可靠性。
V带传动的优点包括：运动平稳、传动效率高、可靠性好、噪音小、使用寿命长等。此外，V带传动还具有可调节性强、安装结构简单、维护保养方便等优点。
然而，V带传动也有一些缺点。首先，由于摩擦传递力， V带传动的扭矩传递能力相对较低。此外，由于V带的弹性和材料的限制，V带传动的最大转速有一定限制。最后，V带在高温环境下容易老化，造成寿命缩短。
V带传动适用于许多场合，特别是在功率较小、传动比较大的情况下。例如，汽车发动机的曲轴与风扇、发电机等附件之间的传动常采用V带传动。此外，V带传动还广泛应用于工业机械、农业机械、家用电器等领域。
1-3同步带传动
课题序号 理 论 授课班级
授课课时 2 授课形式 理论：使用多媒体教学方法讲授（.PPT）；
授课章节
名 称 第一章 带传动
§1-3 同步带传动
使用教具 课件
教学目的 1．掌握同步带传动的组成和工作原理
2. 掌握同步带的主要参数
3. 了解同步带传动的应用
教学重点 同步带传动的组成和工作原理
教学难点 同步带传动的组成和工作原理
更新、补充、删节内容
课外作业
教学后记
授课主要内容或板书设计
第一章 带传运
第三节 同步带传动
一、V带及带轮
1.V带
2.V带带轮
二、V带传动的主要参数
1、.普通V带的横截面尺寸
2．V带带轮的基准直径dd
3．V带传动的传动比i
4．小带轮的包角α1
5．中心距a
6．带速v
7．V带的根数Z
三、普通V带的标记与应用特点
1．普通V带的标记
2．普通V带传动的应用特点
四、V带传动的安装维护及张紧装置
1．V带传动的安装与维护
2．V带传动的张紧装置
d2d11()18057.3dda
课 堂 教 学 安 排
教学过程 主要教学内容及步骤
新课引入
【复习】
新 授
学生自习
【导入】
知识精讲
【新授】
1.V带的主要参数和型号
2.V带传动比和包角的计算公式
3.V带包角中心距带速和根数对带传动的影响及取值范围
4.V带的标记和应用特点
5.V带安装与维护时的注意事项
6.V带传动的张紧方法
前面讲到的带传动都是靠带与带轮接触弧上的摩擦力来传递运动和动力的，但有一种带并不是靠摩擦力来传递运动和力的，这就是今天要讲的同步带。
第一章 带传运
第三节 同步带传动
一、同步带传动的组成与工作原理
1、同步带传动的组成
同步带传动一般是由同步带轮和同步带组成
机械基础试题
职教中心高二年级期中考试
《机械基础》试题
一、选择（每小题2分，共40分）
1.开式齿轮传动的主要失效形式是（ ）。
Ａ. 齿面点蚀 Ｂ. 齿面胶合 Ｃ.齿面磨损 D.塑性变形
2．对直齿锥齿轮一般以（ ）处的当量直齿圆柱齿轮作为计算基础。
A．大端 B.小端 C.齿宽中点处
3. 两轴平行，传动平稳，存在一定轴向力的传动是（ ）
A.直齿圆柱齿轮传动 B.齿轮齿条传动 C.圆锥齿轮传动 D.斜齿轮传动
4. V型带需张紧时张紧轮的位置安放正确的是（ ）
A.张紧轮靠近大带轮一端，且在带的外侧 B.张紧轮靠近大带轮一端，且在带的内侧
C.张紧轮靠近小带轮一端，且在带的外侧 D. 张紧轮靠近小带轮一端，且在带的内侧
5.已知蜗杆传动的模数m=6mm，蜗杆的头数z=3mm，直径系数q=10，则蜗杆的分度圆直径为（ ） A.18mm B.30mm C.19mm D.60mm
6. 机械为了使带与轮槽更好的接触，轮槽楔角应（ ）Ｖ带截面的楔角。
Ａ. 小于 Ｂ. 大于 Ｃ. 等于
7. 链传动是借助链和链轮间的（ ）来传递动力和运动的。
Ａ. 磨擦 Ｂ. 粘接 Ｃ. 啮合
8. 为避免使用过渡链节，设计链传动时应使链条长度为（ ）。
Ａ. 链节数为偶数 Ｂ. 链节数为小链轮齿数的整数倍
Ｃ. 链节数为奇数 Ｄ. 链节数为大链轮齿数的整数倍
9. 一对渐开线直齿圆柱齿轮正确啮合的条件是（ ）。
Ａ. 两齿轮的模数和齿距分别相等 Ｂ. 两齿轮的齿侧间隙为零
Ｃ. 两齿轮的齿厚和齿槽宽分别相等 Ｄ. 两齿轮的模数和压力角分别相等
10．轮系（ ）。
A.不能获得很大的传动比 B.不适宜作较远距离的传动
C.可以实现运动的合成但不能分解运动 D.可以实现变向和变速要求
复习题
一 名词解释：
平面机构——所有的构件都在同一平面或相互平行的平面内运动的机构。
约束——附加在构件上对构件自由度的限制。
复合铰链——两个以上的构件同在一处以转动副相联接。
局部自由度——某些不影响整个机构运动的自由度。
虚约束——在机构运动中，有些约束对机构自由度的影响是重复的。
运动副——由两构件组成的可动联接。
平面连杆机构——许多刚性构件用低副联接组成的平面机构。其特点：1、承载能力大，耐磨损，且便于润滑，使用寿命长；2、便于制造，成本低，且易达到较高的精度；3、运动链较长，所以运动累积误差大；4、连杆产生的惯性力难以生产平衡；5、设计计算较复杂。
铰链四杆机构——全部回转副组成的平面四杆机构。
极位夹角——当机构在两极限位置时，原动件AB所处两个位置之间所夹的锐角，用表示。
行程速比系数：用来表明急回运动的急回程度，用K表示。
压力角——作用于C点的力P与C点的速度方向之间所夹的锐角
传动角——压力角的余角，用表示
二 填空题
组成运动副的三要素：两构件组成
直接接触
有相对运动
根据构成运动副的两构件的接触情况，运动副分：低副 高副
平面自由构件有3个自由度
机构具有确定运动的条件：机构的原动件数应等于机构的自由度数
铰链四杆机构的基本型式：曲柄摇杆机构 双曲柄机构 双摇杆机构
课本中偏置曲柄滑块机构 导杆机构 曲柄摇杆机构有急回运动
三 计算题：
1． 试计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束
14-1 图中Ⅰ、Ⅱ、Ⅲ、Ⅳ轴是心轴、转轴、还是传动轴？
16-1 说明下列型号轴承的类型、尺寸系列、结构特点、公差等级及其适用场合。6005，N209/P6，7207CJ，30209/P5。
16-2 一深沟球轴承6304承受的径向力kNFr4，载荷平稳，转速min/960rn，室温下工作，试求该轴承的基本额定寿命，并说明能达到或超过此寿命的概率。若载荷改为kNFr2，轴承的基本额定寿命是多少？
普通V带轮传动设计
第三节 普通V带传动的设计...
一、失效形式和设计准则...
二、单根V带所能传递的功率...
三、设计计算和参数选择...
四、带轮设计...
五、V带传动的张紧装置...
第三节 普通V带传动的设计
一、失效形式和设计准则
如前所述，带传动靠摩擦力工作。当传递的圆周阻力超过带和带轮接触面上所能产生的最大摩擦力时，传动带将在带轮上产生打滑而使传动失效。
另外，传动带在运行过程中由于受循环变应力的作用会产生疲劳破坏。
因此，带传动的设计准则是：既要在工作中充分发挥其工作能力而又不打滑，同时还要求传动带有足够的疲劳强度，以保证一定的使用寿命。
二、单根V带所能传递的功率 单根V带所能传递的功率是指在一定初拉力作用下，带传动不发生打滑且有足够疲劳寿命时所能传递的最大功率。
从设计要求出发，应使 ≤ ，根据（7–14）可写成
≤
这里，[s]为在一定条件下，由疲劳强度决定的V带许用拉应力。由实验知，在108~109次循环应力下为
(MPa)
式中 Z–––V带绕过带轮的数目；
v––– V带的速度(m/s)；
Ld–––V带的基准长度（m）；
T–––V带的使用寿命（h）；
C–––由V带的材质和结构决定的实验常数。
由式（7–4）和式（7–5）并以当量摩擦系数fv替代f，可得最大有效圆周力
即
式中 A–––V带的截面面积（mm2）。
单根V带所能传递的功率为
即 (kW) （7–15）
在传动比i=1（即包角a=180°）、特定带长、载荷平稳条件下由式（7–15）计算所得的单根普通V带所能传递的基本额定功率P1值列于表7–4。
