聚己内酯多元醇的合成和应用
性 。二元 醇用在 涂料上 能表 现 出更 好 的弹性 ， 但是 降
低 了硬度。 三元醇提高了硬度 ， 却降低了弹性 。 当其分
子量 增加 时 ， 涂料 的耐 冲击性 就得 以改善 。 聚 己内酯 多 元醇 作 为 反应 型稀 释剂 时 ，可 以用 在烘 烤 型 的 三聚 氰胺 和常 温 固化 的异 氰 酸 酯交 联 剂 涂料 中 。 当其 作 为 改性 剂 时 ，在 涂料 中随 着 固体 的 增 加 ，Ｖ Ｃ相 应地 减 少 。Ｖ Ｃ的减 少 并 没 有牺 牲 薄 Ｏ Ｏ
上 海 涂 料
一 ＿ 一 ｒ Ⅲ ｌｌ ’
维普资讯
第 ４ 卷 第 ５期 ２ ０ １ ０ ３年 １ ０月
性弹性体的强度随着多元醇分子量的增加而减少 。 聚氨酯弹性体 ， 浆料基料 ， 聚氨酯浇注料都可以
用 聚 己 内酯 多元 醇 来合 成 。支 撑 强 度 的范 围 从 ５Ａ ０ 到 ８Ｄ 邵 氏硬 度 ） ０（ 的要求 都 可 以通 过技 术 配 方 和操 作 特 性 的 改变 来适 应 每 一个 应 用 的需 求 。 ２ ２ 在 涂 料 方面 的 应 用 ． 聚己 内酯 多元 醇能够 被用作 丙烯 酸 ， 聚酯 环氧 和
参考 文 献
【】 秋 ． １金 化工文摘 ，０ ３ （ ） ３ ２ ０ ，２ ：９ 【 】 ｌ ｙ ｒ 化工文摘 ，０ ３ （） ４ ２ Ａａ ｌ ． ｎＴ ｅ ２ ０ ， １ ：３
【 】 庆红 ．中国涂料 ，０ ３ （） ２ ３朱 ２０，１：１ 【 】贾 泊 如 ．中 国涂 料 。０ ２ （）０ ４ ２Ｏ ，３ １ 【 】中国涂料工业协会 ． ５ 中国涂料 ，０ ２ （ ）５ ２Ｏ ，６ ： 【】庚普等 ． ６ 上海 涂料 ，０３ （ ） １ ２０ ，１ ：６ 【 】赵 金 榜 ． 海 涂料 ，０ ２ （ ） １ ７ 上 ２Ｏ ， １ ：６ 【】吴伟强 ． ８ 上海 涂料 ，Ｏ２ （ ） １ ２０ ，２ ：６ 【】白木等 ． ９ 上海 涂料 ，０ ２ （ ） １ ２Ｏ ，３ ：６
聚 己 内酯 多 元 醇 被 广 泛 运 用 于 批 量 生 产 聚 氨 酯 、调 节 聚氨 酯 弹性 体 中软段 的功 能等 。通过 改 变
１２ 载 气 熔 融法 （ ３ｅ ａ ｌＯｏｃ ） ． ￣ ｒｌｇｓｍｅ ｒｅｓ ｉＦ ｔ ｓ 将惰 性 气 体 （ 氮气 、 氧 化碳 ） 泡通 入 羧 酸 与 二 鼓
摘要 ： 综述 了近年 来聚 己 内酯 多元 醇的 合 成 方 法 ， 介 绍 了其 在合 成 聚氨 酯弹 性体 、 料 以及 胶 粘 剂上 并 涂
的应 用 。
关 键词 ： 己内酯 多元 醇 ； 用 聚 应
・
１ 聚 己 内酯 多元醇 的合 成 聚 己 内酯 多 元 醇 （ ｏ 一￡一ｃｐｏ ｃｏｅｇ ｃｌ Ｐｌ ｙ ａｒｌ ｔ ｌ ｏ， ａ ｎ ｙ
二元 醇 和 副产 物 。 １ １ 真 空熔 融法 （ａ ． ｖ咖 ｍｅ ｒｅｓ ） ｌ ｐ ｏｅｓ ｔ 羧 酸 与二 元 醇在 反应 釜 中加 热熔 融 ， 入 氮气 ， 通 于 １０Ｃ 右 反 应生 成 水 ， 步蒸 出 ， 内生 成 齐 聚 ５ ￣左 逐 釜
该产品主要用在弹性体 、 涂料 、 胶粘剂 ３ 个主要 方面 ， 弹性光 纤 、 像 陶器密 封胶 、 料 、 涂 泡沫 、 脂 、 树 微 细胞弹性／ 泡沫 、 密封剂、 鞋材 、 管形材料等等各个方 面都 可 以用到 聚己 内酯 多元 醇 。它可 以提高 涂料 ， 弹 性体 和胶粘 剂 的耐磨 ， 耐水解 性 等诸多 方面 的性能 。
中可 以 作为 一 种改 性 剂 。其 除 了可 以减 少 涂 料 中 的
Ｖ Ｃ以外 ， Ｏ 它还可以用来提 高抗冲击强度。
（ 上接 第 ｌ ） ３页
（） ３ 开发 环 境友 好 型 涂料 的涂料 技 术 （） ４ 高性 能 涂料 技 术 的开 发 （） ５ 高装 饰 性涂 料 技 术 的开 发 （） 涂 料 回收再 利 用 的技 术 开发 ６废
去 反 应 混 合 物 中 的 水 分 。本 法 在 常 压 和 较 低 温 度
（４ —１０Ｃ） 进行 。残 留 的夹 带 剂用 真 空蒸 馏 法 １５ ９ ￣ 下 除 去 。尽 管这 种 方 法 的反 应 条件 温 和 ，但 在 工业 上 、
简称 Ｐ Ｌ 是 由 己内酯 单 体 、 始 剂 （ 醇 、 胺 和 醇 Ｃ） 起 二 二 胺 类 ） 催化 剂 （ 酸 四丁酯 、 酸 四异 丙 酯 、 酸 亚 、 钛 钛 辛 锡 等 ） 开环 聚合 而成 。没 有水 份 生成 ， 以操 作 比 经 所 聚酯 多 元 醇简 单 。
Ｈ—
不 及前 面 两种 使 用普 遍 。 上 述 ３ 方 法在 工 艺控 制 中都需 要 严格 地 监 测 种 酸值 、 羟值 以及粘 度 的变化 ， 以确 保 生产 出合格 的聚 酯 多元 醇 。聚酯 多元 醇 一 般 都采 用 间歇 法 生产 ， 目 前 也 出现 适合 于 大规 模 生 产 的连 续 法 。
【４ Ｐ ｔｃ ａ ｒｕ ｌ Ｃ ｅ ｉ ｌ ａｋ ｔ ｅ ｏｍ ， ｃ １ 】 ａ ｉ ａＶ ｎＡ ｎ ｎ， ｈ ｍ ｃ ｒｅ Ｒ ｐ ｒ Ｏ ｔ ｒｉ ａＭ ｄ￣ ２ ， ８
涂料将是下一个涂料技术发展 的目标之一。
Ｆ３ Ｆ４ Ｆ６ ２０ ） ｒ ，ｒ ，ｒ（０ ２ 【５ ｌ 】高桥诚 一 ． 色材协会 志 ，０２ （ ） １ ２０ ， １ ：９
１ ７
这种工艺时 ， 二元醇的损失量高于真空蒸馏法 ， 因此
在 投 料 时要 考 虑 这部 分 物料 的损失 。该法 适 合 于 规
模 较 大 的生 产 厂 家 。
Байду номын сангаас
１３ 共 沸 蒸汽 法 （ｚｏｒｐ ｒｅｓ） ． ａｃｔ ￣Ｏｏｃｓ ｏ 该 法 的基 础是 使 用 一种 能 通 过循 环返 回反 应 釜 的共 沸 夹带 剂 （ｎｒｉｎ ｅｔ， 此 ， ｅｔ ｎ ｇａ ｎ）为 ａｉ ｇ 使用 甲苯 或 二 甲苯 之类 的惰 性 溶剂 ，借 助 这 些溶 剂 与 水 的共 沸 除
膜性能。
在 聚氨 酯涂 料 中 ， 元醇 可 以混 合 起来 使 用 ， 多 以
获 得 所需 的硬度 和柔 韧性 的平 衡 。
随着 聚氨 酯 工业 的发 展 ，聚 己内酯 多元 醇 也 更 加 广 泛地 应 用 于聚 氨酯 制 造 工业 中 ，由于 具有 反 应
聚 己 内酯 多元 醇 作 为增 塑 剂 ，以及 在 烘烤 、Ｕ ｖ 固化 脂 环 族 环 氧 涂 料时 的 固化 促 进 剂 使 用 。另 外 ，
２ 聚 己 内酯 多元 醇 的应 用
ｎ －（ Ｈ ） ０－ ． ＯＯＣ（ Ｈ２ 十 ｎ Ｈ ｏ－ Ｃ ２ＣＯ ］ ［ － ｓ － ｆ Ｃ ） Ｏ
在 工业 上 生 产 聚酯 多元 醇 有 ３ 种方 法 ，其 原 理 基 本 相 同 。第 一 阶段 把 羧酸 与 二元 醇 迅 速加 温 进 行 脱水 。第 二 阶段 进一 步 进行 缩 聚 反应 ，除 去过 量 的
维普资讯
庄
景
徐 世 崇 聚 己 内酯 多元 醇 的 合 成 和 应 用
一 ，＃ 目 ■日 ●● ■ ■● ■ ｝｝ ＊ § Ｈ 蝌
聚 己 内 酯 多 元 醇 的 合 成 和 应 用
庄 景 徐世崇 （ 州 市汇 采涂 料 化 学品 有 限公 司 ， 州 ５０２ ） 广 广 １６０
【０ 吴海滨 ． ｌ】 上海涂料 ，０２ （ ） １ ２Ｏ ，５ ：１ 【１ 李春菟 等 ． １】 涂料工业采购指南 ，０３ （ ） ｌ ２ ０ ，１ ：
【２ 钱 伯 章 ． 海 化 工 。０ ３ （ ）４ ｌ】 上 ２０ ，５ ：２
【３ 无名 氏 ． ｌ】 涂料与油墨 ，０ ３ （ ） ２ ２ ０ ，４ ：９
２ １ 在 聚 氨酯 弹性 体 方面 的应 用 ．
酯混合物 （ 低分子量聚酯多元醇 ） 。随水分的蒸 出 ， 釜 内温 度逐 渐 升 高 ， １０ ３℃下 ， 空 度逐 步 降 在 ７ —２０ 真
到 ５０ ａ 将 过量 的二 元 醇和 少 量 副反 应产 物 （ 分 ０Ｐ ， 低
子 聚酯 、 醛及 酮 ） 与反 应 中 的残 留 水一 起蒸 出 。该 法 适 合 于 中小 规 模 的厂 家 。
乙烯基 涂料 的反 应型稀 释剂 和改性 剂 。 配方 中可 以 在 选 择 多 元 醇或 是 多元 醇 的混 合 物 以达 到 所期 望 的特
２ ３ 在 胶 粘剂 方 面 的应 用 ．
由于 聚氨酯 胶 粘 剂 有极 好 的性 能 ，因此 它在 工 业 生 产 中 的作 用 显 得 越 来 越 重 要 。 它 们 不 仅 在 制
鞋、 家具 、 汽车 、 纺织和轮胎等加工行业有广泛的应 用 ，而且 还 用 在包 装 和 建筑 行 业 。聚 氨酯 胶 粘 剂被 用 来 粘结 不 同底 材 的塑 料部 分 时有 显 著 的效 果 。尽
管 比起 聚醚 多 元 醇胶 粘 剂来 说 ，聚酯 多元 醇 因为有 更好 的粘 着 力 而更 为 广 泛地 被 应 用 ，但 是 它 还 是存 在一 个 不足 ：水解 稳 定 性差 。用 聚 己 内酯 多 元 醇制 得 的聚 氨 酯 比用其 它 聚 酯 多元 醇 有更 好 的水 解稳 定 性、 色泽 和 均匀 性 。另 外 ， 对不 同的底 材 ， 特定 其 在 的 环境 和 温度 下 能表 现 出极 好 的胶粘 性 。 而 且 它 与很 多 普 通 的 多 元 醇 制 得 的 聚 氨 酯 相 比 ，用 聚 己 内酯 多元 醇 制 备 的接 触性 聚 氨酯 胶 粘剂 在 高温 下有 更 好 的剥 离 强 度 。
很多涂料涂装 流水线 因涂装方式不同造成涂料 在涂 装 时 大量 流 失 （ 手工 喷 涂利 用 率 仅 ４ ％ ， 电 喷 ０ 静 涂利用率 ７ ％） 这不仅影响环境 ， ０ ， 造成公害 ， 而且浪 费材料 ， 使产品成本升高。 旧涂料 回收再利用 的技 废
聚酯多元醇和聚醚多元醇
聚酯多元醇和聚醚多元醇是两种常见的聚合物材料，它们在化学结构、性质和应用方面存在一些差异。
本文将从以下几个方面对聚酯多元醇和聚醚多元醇进行详细介绍。
一、聚酯多元醇聚酯多元醇是由酸酐和多元醇经酯交换反应得到的聚合物。
其化学结构中含有酯键，因此其命名中包含“酯”字。
聚酯多元醇的分子量可以根据所选用的酸酐和多元醇种类进行调节，从而获得不同分子量的产品。
1. 特点：聚酯多元醇具有良好的可溶性、成膜性和柔韧性。
其分子链中的酯键能够提供较好的强度和耐久性，使其在高温和高湿环境下保持稳定性。
此外，聚酯多元醇还具有较好的耐化学性能，对酸、碱和溶剂的腐蚀能力较低。
2. 应用：聚酯多元醇广泛应用于涂料、胶粘剂、弹性体等领域。
在涂料中，聚酯多元醇可以作为主要成膜物质，提供良好的附着力和耐久性。
在胶粘剂中，聚酯多元醇可以增加黏合强度和黏合速度。
在弹性体中，聚酯多元醇可以提供良好的拉伸和弯曲弹性，使得产品具有较好的柔韧性。
二、聚醚多元醇聚醚多元醇是由环氧化合物和多元醇经缩合反应得到的聚合物。
其化学结构中含有醚键，因此其命名中包含“醚”字。
聚醚多元醇的分子量可以通过所选用的环氧化合物和多元醇种类进行调节，以获得不同分子量的产品。
1. 特点：聚醚多元醇具有优异的柔软性、弹性和耐寒性。
其分子链中的醚键能够提供较好的柔韧性和弹性，使其在低温下仍能保持良好的性能。
此外，聚醚多元醇还具有较低的粘度和较高的流动性，便于加工和制备。
2. 应用：聚醚多元醇广泛应用于聚氨酯材料的制备中。
聚醚多元醇可以与异氰酸酯发生反应，形成聚氨酯弹性体。
聚氨酯弹性体具有优异的耐磨性、耐撕裂性和耐油性，广泛用于制作橡胶制品、密封材料、弹性体制品等。
三、比较与应用选择1. 性质比较：聚酯多元醇与聚醚多元醇在柔韧性、强度和耐久性方面相对较好，适用于高温和高湿环境；聚醚多元醇在柔软性、弹性和耐寒性方面相对较好，适用于低温环境。
2. 应用选择：根据不同的需求，可以选择聚酯多元醇或聚醚多元醇来制备涂料、胶粘剂、弹性体和聚氨酯材料等产品。
聚用途己内酯
聚用途己内酯聚己内酯（Poly(epsilon-caprolactone)，简称PCL）是一种多己内酯（caprolactone）单体聚合而成的线性聚合物。
它的化学结构为[-O-(CH2)5-CO-]n，其中n代表重复单元的个数。
聚己内酯是一种具有广泛应用潜力的生物可降解聚合物，具有良好的生物相容性、可加工性和可调控性。
在以下几个方面，聚己内酯展现出了其独特的用途：1. 医疗领域：聚己内酯在医学中具备广泛的应用前景。
由于其良好的生物相容性和可降解性，它被广泛应用于缝合线、可吸收输液管、修复骨折以及组织再生工程等领域。
例如，聚己内酯可以制成可吸收的缝合线，用于皮肤缝合或内部器官缝合，在创面愈合后逐渐降解并被排出体外。
此外，聚己内酯还可用作药物控释载体，通过调节聚己内酯支架材料的降解速率和形态设计，可以延长药物的释放时间，提高药物疗效。
2. 组织再生工程：聚己内酯在组织再生工程领域也被广泛应用。
通过将聚己内酯与细胞和生物活性因子结合，可以制备出三维支架或人工血管等生物可降解材料，用于组织工程修复和再生。
例如，聚己内酯支架用于修复骨折，可以提供一个生物宿主，并支持骨细胞的生长和骨的再生。
此外，聚己内酯还可以制备出具有导电性或生物粘接性的支架材料，用于修复神经组织、心血管组织等。
3. 包装材料：由于聚己内酯具有良好的机械性能和可加工性，它也被广泛应用于包装材料领域。
聚己内酯可以制备成薄膜、泡沫塑料等形式，用于电子产品、食品、药品等的包装。
与传统的塑料包装材料相比，聚己内酯具有更低的环境污染风险，因为它可以分解为无毒的物质，而不会导致土壤或水质污染。
4. 纳米材料：聚己内酯还可以作为制备纳米材料的基础聚合物。
通过控制聚己内酯分子的结构和分子量，可以制备出具有不同物理化学性质的聚己内酯纳米材料。
聚己内酯纳米材料在传感器、催化剂、能源储存等领域具有广泛应用前景。
例如，聚己内酯可以用作纳米粒子的包覆材料，保护和稳定纳米颗粒，并延长其在目标区域的停留时间，从而提高纳米材料的应用效果。
聚己内酯及其纳米复合材料
聚己内酯及其纳米复合材料5.1 概述聚己内酯（PCL）是线形聚酯，是ɛ-己内酯开环聚合得到的，是一种完全可生物降解的脂肪族聚酯，是不可再生的石油基聚合物。
PCL是Daicel化学公司于1989年开发的产品，1993年由美国联碳（Union Carbid）公司实现商业化，商品名为TONE®。
PCL是半结晶性的，结晶度在50%左右，T g和T m都很低，分子链是柔性的，表现为断裂伸长率很高，模量低，极易热塑成型。
PCL的物理性能以及已经商业化应用使其极具吸引力。
PCL不仅可以作为非降解聚合物的替代材料进行大规模应用，而且也可以用做医药和农业等领域的特种材料。
5.2 PCL的合成与结构PCL是线形的脂肪族聚酯，高相对分子质量的PCL几乎都是由ε-己内酯单体开环聚合得到的。
PCL可以由两种方法制备，即采用各种阴离子、阳离子和配位催化剂将ε-己内酯开环聚合，或将2-亚甲基-1，3-二氧环庚烷自由基开环聚合而成。
常规的聚合方法是用辛酸亚锡催化，在140～170℃下熔融本体聚合。
根据聚合条件的不同，聚合物的相对分子质量可从几万到几十万。
PCL的化学结构如图5-1所示。
图5-1 PCL的化学结构PCL的合成方法主要是开环聚合。
而根据开环聚合所用催化剂的不同，聚合方法也有些差异，例如有脂肪酶催化、有机金属化合物、稀土化合物、阳离子引发和阴离子引发等催化体系。
Uyama等人于1993年首次用脂肪酶荧光假单胞菌作为催化剂在75℃、反应10天条件下合成了大批的PCL，产率为92%，所得PCL 的数均相对分子质量为7700，多分散性系数为2.4。
脂肪酶如类丝酵母、猪胰脂肪酶等也能作为PCL的活性催化剂，其中类丝酵母脂肪酶的催化活性较强，常被用作PCL开环聚合的催化剂。
常用的有机金属化合物体系催化剂有辛酸亚锡、钛酸正丁酯、烷基金属、异丙基醇铝等，其中辛酸亚锡是用得最普遍的一种催化剂，因为其具有有效性和多功能性以及可以与内酯溶解在普通的有机试剂中。

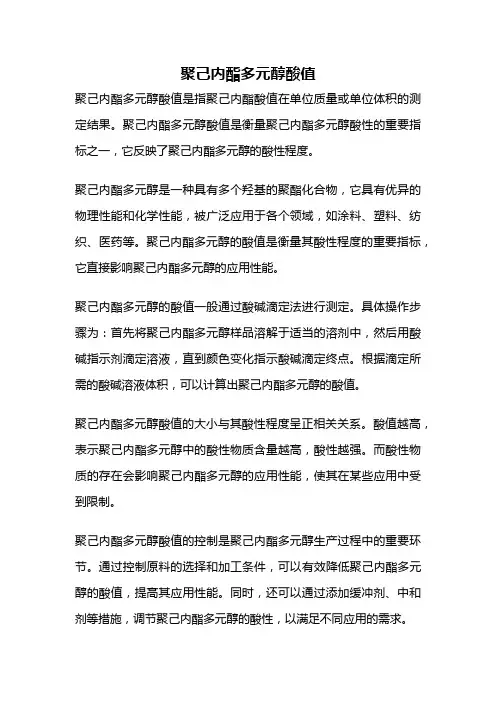

聚己内酯多元醇酸值
聚己内酯多元醇酸值聚己内酯多元醇酸值是指聚己内酯酸值在单位质量或单位体积的测定结果。
聚己内酯多元醇酸值是衡量聚己内酯多元醇酸性的重要指标之一，它反映了聚己内酯多元醇的酸性程度。
聚己内酯多元醇是一种具有多个羟基的聚酯化合物，它具有优异的物理性能和化学性能，被广泛应用于各个领域，如涂料、塑料、纺织、医药等。
聚己内酯多元醇的酸值是衡量其酸性程度的重要指标，它直接影响聚己内酯多元醇的应用性能。
聚己内酯多元醇的酸值一般通过酸碱滴定法进行测定。
具体操作步骤为：首先将聚己内酯多元醇样品溶解于适当的溶剂中，然后用酸碱指示剂滴定溶液，直到颜色变化指示酸碱滴定终点。
根据滴定所需的酸碱溶液体积，可以计算出聚己内酯多元醇的酸值。
聚己内酯多元醇酸值的大小与其酸性程度呈正相关关系。
酸值越高，表示聚己内酯多元醇中的酸性物质含量越高，酸性越强。
而酸性物质的存在会影响聚己内酯多元醇的应用性能，使其在某些应用中受到限制。
聚己内酯多元醇酸值的控制是聚己内酯多元醇生产过程中的重要环节。
通过控制原料的选择和加工条件，可以有效降低聚己内酯多元醇的酸值，提高其应用性能。
同时，还可以通过添加缓冲剂、中和剂等措施，调节聚己内酯多元醇的酸性，以满足不同应用的需求。
聚己内酯多元醇酸值的测定对于聚己内酯多元醇的合理应用具有重要意义。
通过准确测定聚己内酯多元醇的酸值，可以评估其在不同领域的应用潜力，并为产品的研发和生产提供科学依据。
聚己内酯多元醇酸值是衡量聚己内酯多元醇酸性程度的重要指标，它直接影响聚己内酯多元醇的应用性能。
通过控制聚己内酯多元醇的酸值，可以提高其应用性能，满足不同领域的需求。
聚己内酯多元醇酸值的测定对于聚己内酯多元醇的合理应用具有重要意义。
我们应重视聚己内酯多元醇酸值的控制和测定，以提高聚己内酯多元醇的应用效果。
聚酯多元醇原料
聚酯多元醇原料
聚酯多元醇的原料主要包括多元醇与二元羧酸。
其中，多元醇可以包括乙二醇（EG）、一缩二乙二醇（二甘醇、DEG）、1,2-丙二醇（PG）、1,4-丁二醇（BDO）、新戊二醇（NPG）、2-甲基丙二醇（MPD）等二元醇，以及1,6-己二醇（HDO）等其他二醇。
而二元羧酸则包括丁二酸、戊二酸、己二酸、庚二酸、辛二酸、癸二酸等脂肪族羧酸，以及邻苯二甲酸、间苯二甲酸、对苯二甲酸等芳香族羧酸。
此外，在某些情况下，也可能使用少量的偏苯三酸酐体原料来形成一定的支化度。
聚酯多元醇按使用的二元羧酸的不同，主要分为脂肪族聚酯多元醇、芳香族聚酯多元醇和混合酸聚酯多元醇。
脂肪族聚酯多元醇多用于生产浇注型聚氨酯弹性体、热塑性聚氨酯弹性体、微孔聚氨酯鞋底、PU革树脂、聚氨酯胶粘剂、聚氨酯油墨及色浆、织物涂层等。
而芳香族聚酯多元醇则具有其特定的应用。
不同支臂结构的聚己内酯的合成、结晶与形貌研究
不同支臂结构的聚己内酯的合成、结晶与形貌研究汪晶亮，董常明上海交通大学化学化工学院高分子科学与工程系，上海200240聚己内酯作为一种重要的生物降解高分子，已经在药物控释载体、组织工程材料、环境保护等领域受到广泛的研究1,2。
由于具有特殊的结构和容易控制的端基功能度，星型高分子、树枝状高分子、超支化高分子等近年来在科学界和工业界已引起了人们的广泛关注，并已大大地刺激了在药物释放直至纳米组装等领域的研究3,4。
因此，利用商业化的多元醇为引发剂，设计合成星型结构的聚己内酯将为构筑新型的药物控释体系和组织工程材料提供一种简单而切实可行的途径。
尽管采用多功能核引发剂（如小分子多元醇、超支化聚醚等）的方法，合成各种结构的聚己内酯的研究已有一些报道5。
然而，关于不同支臂结构的聚己内酯的合成及结构与性能的关系研究还不够系统，特别是不同支臂数对其结晶性能、结晶形貌的影响还少有报道6。
本文分别合成了精致结构的一臂与二臂线型、四臂与六臂星型的聚己内酯，比较研究了其结晶行为与形貌。
关键词：线型聚己内酯星型聚己内酯结晶形貌实验与方法SnOct2 (Aldrich)、己内酯(ε-caprolactone, Aldrich)，甲苯和苯甲醇分别用CaH2干燥、蒸馏得到，1,6-己二醇、季戊四醇、双季戊四醇(Aldrich)在60℃下真空干燥12个小时后使用。
1H NMR 和13C NMR分析：Varian Mercury-400波谱仪测定，四甲基硅烷作内标。
GPC分析：分子量及分子量分布的测量使用配有Waters RH 的凝胶渗透色谱柱和DAWN EOS（Wyatt Technology）的多角光散射检测器。
所有测定都在30℃，THF（流速 1.0ml/min）溶剂的条件下进行。
DSC分析：使用Perkin-Elmer Pyris 1仪器，氮气流量10ml/min。
所有的样品都是以10℃/min的速度从-25℃升至90℃，恒温3-5 min消除热历史，再以10℃/min的速度降至-25℃，之后再以同样速率加热至90℃。
聚酯多元醇、酯化缩聚反应釜_解释说明以及概述
聚酯多元醇、酯化缩聚反应釜解释说明以及概述1. 引言1.1 概述聚酯多元醇和酯化缩聚反应釜是化工行业中重要的技术和设备，它们在合成聚酯多元醇的过程中起到了关键作用。
聚酯多元醇是一类具有广泛应用领域的化学物质，其特性及合成过程对产物品质和生产效率有着重要影响。
而酯化缩聚反应釜作为反应器在合成过程中发挥着必不可少的作用，并通过控制反应参数以及设计优化来提高产品质量和生产效率。
1.2 文章结构本文将对聚酯多元醇和酯化缩聚反应釜进行详细的解释和说明。
首先，在“引言”部分，我们将概述整篇文章，并介绍这两个主题的重要性。
接下来，我们将在第二部分“聚酯多元醇”中详细讨论其定义、特性以及生产方法与应用领域。
然后，在第三部分“酯化缩聚反应釜”中，我们将解释其反应机理与原理、设计与工艺参数，并举例展示其应用案例和优势。
在第四部分“聚酯多元醇的合成过程”中，我们将介绍该过程的原料准备与配方设计、酯化缩聚反应条件控制以及优化方法。
最后，在第五部分“结论”中，我们将对本文内容进行总结，并展望未来聚酯多元醇与酯化缩聚反应釜技术的发展方向。
1.3 目的本文的目的是通过详细说明和概述，使读者了解聚酯多元醇和酯化缩聚反应釜这两个关键概念。
同时，通过提供相关理论知识和实际应用案例，帮助读者更好地理解其定义、特性、合成方法以及操作技术等方面的内容。
最终，期望本文能够为学术研究人员、工程师以及相关从业人员提供有益参考，并促进相关领域技术与产业的进一步发展。
2. 聚酯多元醇2.1 定义与特性聚酯多元醇指的是由酯化缩聚反应合成而成的一类具有多个羟基的化合物。
它们可以通过在甘油或其他含有至少三个羟基的化合物中加入过量的二酸，反应生成聚合物链，并产生大量的羟基。
这些聚酯多元醇通常表现出优良的耐候性、柔软度和抵抗氧化剂、溶剂和磨损等性能。
2.2 生产方法与应用领域聚酯多元醇广泛应用于制造涂料、粘合剂、弹性体、塑料等领域。
目前常见的生产方法包括环代聚缩法、步进式缩水法和组分配比法。
聚己内酯的概况
聚己内酯的概况1.1 聚己内酯的基本概念与分类中文名称：聚己内酯，聚己酸内酯，2-氧杂环庚烷酮的均聚物，2-氧杂环庚烷酮的均聚物；ε-己内酯的均聚物英文名称: 2-oxepanone, homopolymer；.epsilon.-caprolactone, homopoly mer；aquaplast, caprolactone；polycaprolactone；2-oxepanone,homopolymer CAS：24980-41-4分子式: (C6H10O2)n ，[CH2-(CH2)4-COO]n1.2 聚己内酯的理化性质理化性质：由ε-己内酯开环聚合制得结构为[CH2-(CH2)4-COO]n的热塑性聚酯。
n大约在100和1000之间。
分子量较低的无色结晶固体，外表似蜡。
玻璃化温度-60℃，熔融温度63℃，250℃开始分解。
热稳定性、水解稳定性和低温特性优良；与多种聚合物的相容性很好；与多种材料黏合力强。
· 生物相容性在体内与生物细胞相容性很好，细胞可在其基架上正常生长，并可降解成CO2和H2O。
· 生物降解性在土壤和水环境中，6-12月可完全分解成CO2和H2O。
· 良好相容性可和PE、PP、ABS、AS、PC、PVAC、PVB、PVE、PA、天然橡胶等很好地互容。
· 良好溶剂溶解性在芳香化合物、酮类和极性溶剂中很好地溶解。
· 高结晶性和低熔点性Tg为-60°C，非常柔软，具有极大的伸展性；其熔点为60-63°C，可在低温成型。
1.3 聚己内酯的主要应用领域用途：可与许多聚合物混合，改善它们的加工和使用性能，如提高聚烯烃纤维的染色力、光泽，提高热塑性塑料的抗冲击强度、透明性等。
可用作聚合物的增塑剂和脱模剂，改善它们的加工性能。
与多种材料有粘合力，可很好地用作在低温使用的热熔胶粘剂和溶剂。
又有分散颜料的能力。
备注：结晶熔点低，只有60℃，故用作模制材料时受到限制。
普拉米星合成工艺
普拉米星合成工艺普拉米星，又称聚己内酯（polycaprolactone），是一种具有优良特性的合成聚酯材料。
普拉米星在医疗领域、3D打印、纺织品加工等多个领域有广泛的应用。
本文将详细介绍普拉米星的合成工艺，并逐步讲解每个步骤的具体操作及注意事项。
一、合成普拉米星的原材料准备1. 己二醇（1,6-hexanediol）：将己二醇按照合成比例准备好，确保材料的纯度和质量。
2. ε-己内酯（ε-caprolactone）：同样按照合成比例准备好ε-己内酯。
1. 聚合反应：将己二醇和ε-己内酯按照一定的摩尔比例加入反应釜中，开始聚合反应。
反应温度一般设置在140-160摄氏度，反应时间约为4-6小时。
在反应过程中，需要适时搅拌反应物以保持均匀的混合。
2. 水解反应：将反应釜内的产物转移到水解釜中，然后加入一定量的水，开始水解反应。
水解反应的温度和时间要根据具体需求进行控制。
通常情况下，温度设置在80-100摄氏度，时间为2-4小时。
3. 凝固过滤：水解反应结束后，普拉米星的产物会出现凝胶状。
将凝胶通过滤网进行过滤，得到初步的固体产物。
4. 再结晶：将初步的固体产物通过溶剂（如醚类、酯类溶剂）进行再结晶处理，以提高产物的纯度和结晶度。
具体的溶剂选择和再结晶条件需进行实验验证。
5. 干燥：将再结晶后的普拉米星产物进行适当的干燥，去除残留的溶剂和水分，以获得最终干燥的普拉米星。
三、操作中的注意事项1. 安全操作：在整个合成工艺中，要注意使用化学品的安全操作，佩戴适当的防护装备，避免对人身安全和环境造成伤害。
2. 设备选择：选择适合的反应釜、水解釜和过滤设备，确保反应过程的稳定和产物的质量。
3. 温度控制：合适的温度控制对于聚合反应和水解反应至关重要，要严格控制反应温度范围。
4. 搅拌条件：反应过程中的搅拌应该均匀而适度，以保证反应物的充分混合。
5. 溶剂选择：合理选择再结晶溶剂，注意其挥发性和溶解能力，以避免产物的质量受到影响。
pcl生产工艺
pcl生产工艺
PCL的生产工艺主要有两种：
1. 化学合成法：在醇、羧酸等活性氢存在的条件下可以引发ε-己内酯的聚合，通过此类方法得到的聚己内酯不含有金属等杂质，产物易分离纯化，并且无毒无害，应用较为广泛。
2. 生物酶促合成法：生物酶促合成法是近年来发展起来的一种新型聚合方法，通过生物酶的催化作用，可以在温和的条件下进行聚合反应，从而得到高分子量的聚己内酯。
与传统的化学合成法相比，生物酶促合成法具有条件温和、高分子量、高纯度等优点。
在实际生产中，可以根据需要选择不同的生产工艺来制备聚己内酯。
