220KV级变压器各附件的安装结构及注意事项2
一、油浸纸电容式套管；1.适用范围；油纸电容式变压器套管（以下简称套管）用于变压器出线导体穿过外壳起绝缘和支持导体之用，套管在变压器安装时，其轴线与垂线间的角度最大不超过300。
2.套管的主要结构；套管是由油枕、瓷套、法兰及电容芯子连接组成。
主绝缘电容芯子是由绝缘纸和铝箔电极在导电管上卷绕而成的同心圆柱形串联电容器用以均匀电场，经真空干燥、浸油处理后成为电气性能极高的油纸绝缘体。
瓷套为外绝缘同时还作为保护主绝缘的容器。
套管的头部油枕上设有油位表可以指示油位变化。
套管的中间设有供安装连接用的法兰，法兰上设有供变压器注油时放出变压器上部空气的放气阀及测量套管tgδ的测量引线装置。
套管采用全密封金属结构，其内部充以经特殊处理的优质的10GBX尼纳斯变压器油，套管的电容芯子完全不与大气相通。
可以避免阳光的照射和大气中的有害物浸入套管内部，而使绝缘老化。
所有连接件不受气候影响。
3.安装程序；①安装前应查清套管型号、代号、规格是否符合订货单的使用要求，按装箱单查看零附件及文件是否齐全，检查套管在运输过程中有无损伤及渗漏现象。
②以正确方式把包装箱水平放在地面上，打开箱盖，把挂钩挂在法兰凸缘的吊环孔中固定绳吊具，当吊具附有撑板时应有足够的长度，当套管在垂直位置时，撑板至少应高出套管顶部600mm把提绳滑轮安装在撑板中心或吊钩上，并在套管由枕与第一个瓷扇之间加上一条绳，（套管的重量、吊车的选用上）固定好滑轮、套管提出包装箱。
彻底地清洁套管安装法兰的底面，接地部分及下瓷套。
③按正确位置将均压球安装到位。
④变压器引线装置；把接线板（引线接头）应固定在变压器输出端，注意密封圈不要遗忘。
在安装引线接头时，用细绳足够力的拉线穿入套管中心管并用这根线把引线接头的M12螺栓连接。
⑤把引线接头安装到变压器输出端的未端上，并彻底清洁引线接头表面和变压器引线清洁变压器升高座顶部表面的密封垫、并固定其位置，检查套管的法兰及下瓷套是否完全清洁和擦干。
压力释放阀说明书中英
压力释放阀适用于油浸式电力变压器、电力电容器及有载分接开关等，用来保护油箱。
当油浸式变压器在运行中出现故障时，由于线圈过热，使一部分变压器油汽化，变压器油箱中压力迅速增加，这时压力释放阀在2ms内迅速动作，释放压力，保护油箱不致变形或爆裂。油箱内的压力再升高而达到开启压力时，压力释放阀应再次动作，直到油箱内的压力降到正常值。由于压力释放阀动作后能可靠关闭，油箱外的水和空气不能进入油箱，变压器内部不会受大气污染。
The Operation Instruction is applicable to pressure release valve of a series of transformers manufactured by our company, indicating its application, performances, specifications, technical parameters, usage and installation for uses’ reference.
阀（valve）
释放（release）
压力（pressure）
注：特殊环境代号note: special environment:
TA: 干热带地区dry tropic
TH: 湿热带地区 humid tropic
T: 干、湿热带地区dry、humid tropic
例：YSF16-55/130KKJT开启压力为55kPa，喷油口径为φ130mm，带电信号、机械信号。适用于干、湿热带地区的压力释放阀。
1.Application andperformance
Pressure release valves play avital role in the protection of oil-immersed electrical equipments, such as transformers, high voltage switch gears, capacitor and on load tap-changers, etc. This device can prevent the oil-immersed electrical equipment from deformation or rupture. Should a fault occur in such electrical equipment, from deformation of rupture?Should a fault occurring in such electrical equipment, they are instantaneously vaporize the oil causing extremelyrapid build-up of gaseous pressure?If mounting this type pressure release device on the oil-tank, when the pressure reaches to its opening pressure, it opens automatically within 2ms and relieves the pressure.
35kV 油浸变压器使用说明
OZB.469.504安装使用说明书－35kV级油浸式变压器中电电气集团江苏中电输配电设备有限公司目录35kV级油浸式变压器安装使用说明书1.适用范围 (1)2.变压器结构简介 (1)3.运输 (2)4.验收 (2)5.存放 (2)6.安装变压器 (2)7.变压器投入运行 (5)8.变压器投入运行后的注意事项 (5)附录组件使用说明A.压力释放阀 (6)B.分接开关 (8)C.套管 (14)D.吸湿器 (15)E.温度控制器 (16)F.气体继电器型 (18)G.SYJ-50型速动油压继电器 (20)H.指针式油位计 (22)35kV级油浸式变压器安装使用说明书1适用范围1.1本说明书适用于35kV级油浸式变压器。
1.2产品型号说明S F S Z9-□/□高压绕组电压等级（kV）额定容量(kVA)性能水平代号调压方式：有表示有载调压，无表示是无励磁调压绕组数：有表示三绕组，无表示双绕组冷却方式：有表示风冷，无表示自冷三相变压器2变压器结构简介2.1铁心铁心材料选用优质高磁导冷轧取向硅钢片，全斜，步进式三级接缝，无孔绑扎，板式夹件结构。
2.2线圈线圈材料采用优质无氧铜材料制造的圆铜线或扁铜线，低压线圈采用连续式或螺旋式结构；高压线圈采用连续式或多层圆筒式,不浸漆，但经过干燥处理形成一个有机整体。
2.3器身绝缘铁心窗口内线圈上端增设30mm整体层压木压圈及30mm分体附压板，下端增设70mm整体层压木托板，不但加强了主绝缘强度，而且提高了线圈轴向的动稳定性。
2.4引线高压引线，有载调压时采用优质的有载调压分接开关，无励磁调压小电流时采用无励磁调压分接开关，大电流时采用三只单相无励磁分接开关。
2.5油箱≤6300kVA变压器采用桶式油箱和固定式片式散热器，≥8000kVA变压器采用钟罩式油箱和可拆卸式片式散热器。
2.6总装配压力释放阀开启式变压器容量≥315kVA安装压力释放阀（见附录A）。
温度控制器变压器容量≥1000kVA安装温度控制器（见附录E）。
压力释放阀使用说明书(沈阳金钟)
YSF压力释放阀YSF Pressure release valve使用说明书Instructions沈阳市金钟电器厂Shenyang Jinzhong electrical appliance factoryYSF Pressure release valve带防护罩的YSF4,5型压力释放阀定向喷油螺纹安装的YSF6型压力释放阀With a protective hood Specify the direction of Spray oil , Thread Installed定向喷油法兰安装的YSF7型压力释放阀定向导油法兰安装的YSF8,9型压力释放阀Specify the direction of Spray oil , Flange Installation Specify the direction of Oil Guide,Flange Installation YSF7 Pressure release valve YSF8,9 Pressure release valve- 1 -二, 型号、规格与基本技术参数Models, specifications and basic technical parameters:1, 型号Model :Y S F / D(S)KJTHB压力释放阀Pressure release valve 型号举例Model example: YSF 5 –55 / 130 D(S)KJTHBYSF 代表压力释放阀, 5 代表设计序号, 55 代表开启压力, 130 代表有效口径,YSF On behalf of pressure release valve,5 Serial number of Design,55 Opening pressure,130 Effective aperture D ( S ) 代表开关数量单( 双 ), K 代表电信号, J 代表机械信号, TH 代表湿热带地区,B 代表闭锁装置 D(S) -Switch amount one(two), K -Electric Signal, J - Mechanical signal, TH -Humid Tropics, B-Locking Device 2, 使用条件：－30℃至+100℃ 如遇寒带地区，采用特殊密封圈可满足－45℃Exploitation conditions －30℃ to +100℃ In case the frigid zone area, uses the special seal packing collar to be possible to satisfy －45℃3, 基本技术参数Basic technical parameters :有效口径Effective aperture (mm) 开启压力Opening pressure(KPa)关闭压力(不小于)Close Pressure (Not less than)(KPa)∮25∮5015±58 25 13.5 35 19 55 29.5 ∮80 ∮1303519 55 29.5 70 37.5 85 45.5 13874.5三, 带有电信号的输出接线线路图With electrical signal output wiring circuit diagram:a, 单开关接线线路图 b, 双开关接线线路图 C,双开关接线线路图Single-switch Two-switch Two-switch wiring circuit diagram wiring circuit diagram wiring circuit diagram信号开关接点容量Signal switch contact capacity ：AC 220V 5A DC 220V 0.3A(电阻负载Resistive load ）- 2 -。

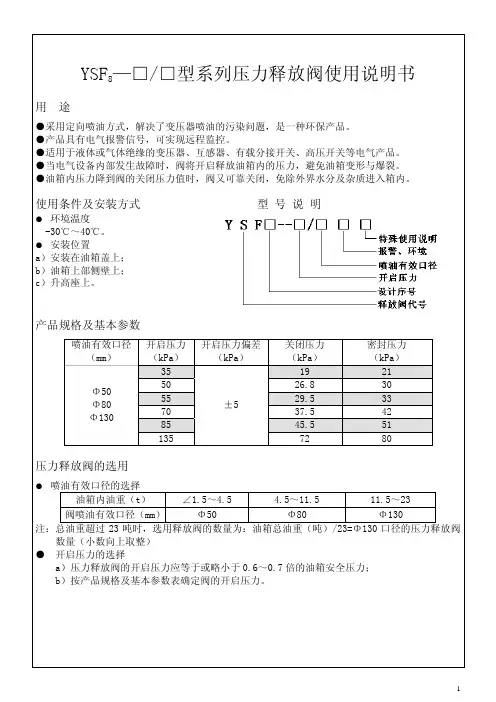

YSF8 型系列压力释放阀 说明书
用途
●采用定向喷油方式，解决了变压器喷油的污染问题，是一种环保产品。 ●产品具有电气报警信号，可实现远程监控。 ●适用于液体或气体绝缘的变压器、互感器、有载分接开关、高压开关等电气产品。 ●当电气设备内部发生故障时，阀将开启释放油箱内的压力，避免油箱变形与爆裂。 ●油箱内压力降到阀的关闭压力值时，阀又可靠关闭，免除外界水分及杂质进入箱内。
4
使用条件及安装方式
● 环境温度 -30℃～40℃。
● 安装位置 a）安装在油箱盖上； b）油箱上部侧壁上； c）升高座上。
型号说明
产品规格及基本参数
喷油有效口径 （mm）
Φ50 Φ80 Φ130
开启压力 （kPa）
35 50 55 70 85 135
开启压力偏差 （kPa）
±5
关闭压力 （kPa）
19 26.8 29.5 37.5 45.5 72
维护与检修
利用电气设备每次停电检修的机会对压力释放阀进行下列检修： ●开启动作是否灵敏，如有卡堵现象应排除。 ●密封胶圈是否已老化、变形或损坏。 ●零、部件是否变形或损坏。 ●信号开关动作是否灵活。
订货须知
●用户应适当备几台释放阀，以备检查时替换。 ●产品每次检修拆卸后应更换新的密封件，拆卸后的密封件不宜继续使用。 ●订购本公司产品时应注明产品的型号、开启压力、喷油口径、信号方式、使用环境、数量及开关
阀座安装 螺栓 直径×数
量 M12×4 M12×6 M16×6
定向口 螺栓 直径×数量
M6×4 M10×6 M10×6
电气开关的连接及基本参数
接线端子
微动开关 常闭 NC
电 源 工作
工作电流
X1 （ D 2） X2 （ D 3）
自力式压力调节阀使用说明书(已配图)
流量特性
快开
调节精度（%）
+-5
使用温度（℃）
≤350
允许 硬密封（L/h）
单座：≤10-4阀额定容量（Ⅳ级） 双座、套筒：≤5x10-3阀额定容量（Ⅱ级）
泄漏量软密封（mL/min）0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.60
最大
10
减压比
最小
阀后压低于125应提高阀前压力1更换弹簧2重新拆装3重新调整4重新研磨或更换5更换较小口径阀后压力升不上去始终在需求值下方变动阀前压力升不上去始终在需求值下方动作9阀前压力降不下去始终在需求值上方动作阀后压力或阀前压力波动过于频繁1设定弹簧刚度太大2阀口径太小3阀芯阀杆推杆等卡死1阀口径过大2执行机构膜室容量太小1更换弹簧2更换较大口径3排除卡死原因重新调整1选择适当的阀口径2在进液管道内增设阻尼器五订货须知订货时请用户提供以下资料型号公称通径信号范围介质参数额定流量系数阀前最大压力阀前最小压力阀前正常压力最大流量最小流量正常流量材质
（6）阀前应设置过滤器以防止介质中杂质堵塞。 （7）调压阀应安装在环境温度不超过-25℃～55℃的 场合。
2、使用 在常温下使用气体或低粘度液体场合时的操作程序；
（参见图三）
（1）缓慢开启阀前后截止阀。 （2）拧松排气塞，直至气体或液体从执行机构溢出
为止。
8
（3）然后重新拧紧排气塞，调压阀即可工作。所需压 力值的大小可通过压力调节盘的调整而得到，调整时，注 意观察压力表示值，动作应缓慢，不得使阀杆跟着转动。
3、维修 调节阀投入运行后，一般维护工作量很小，平时要观 察阀前、阀后压力表示值是否符合工艺所需值要求即可，
另外，观察填料函与执行机构是否渗漏，若渗漏应拧紧或 更换填料及膜片。调压阀常见故障排除方法（见表五）。
压力释放阀
YSH55-8580-130型压力释放阀使用说明书西安西变组件有限公司1.适用范围压力释放阀使用与油浸式变压器等电气设备，用于释放变压器油内部过压力的一种保护装置，当油箱内部压力升高至压力方法的开启压力值时，在2ms内迅速开启，使得油箱内压力很快降低，当降低至阀的关闭压力值时，阀门又可靠关闭，油箱内保持正常压力。
2产品型号编制办法2.1型号组成：Y（压力）S（释放）F（阀门）□（设计序列号）-□（开启压力kPa）/□（配有口径mm）KJ（带信号开关和机械信号）□（特殊环境代号）（注意：特殊环境代号：干热带地区“TA”；湿热地区“TH”；干、湿热带地区2.2型号举例：YSF1-55/130KJTH适用于湿热带地区的配有口径为130mm，开启压力为55kPa，带信号开关和机械信号装置、第一次设计的压力释放阀。
3.基本参数（见表1）：表1开启压力35 55 70 85开启压力偏差±5关闭压力不小于19 29.5 37.5 45.5密封压力不小于21 33 42 514、结构和工作原理：4.1 压力释放阀的主要结构型式是外弹簧式，并可带或不带定向导流装置，它的主要部件由弹簧、阀座、弹簧座、阀壳体（罩）、标志杆、信号开关（出现盒）、密封圈等零部件组成。
4.2工作原理压力释放阀是用来保护油浸式变压器等电气设备过压力保护的安全装置，可以避免变压器油箱变形或爆裂。
当油浸式变压器内部发生事故时，油箱内的油被气化，产生大量气体，使得油箱内部压力急剧升高。
此压力如果不及时释放，将造成油箱变形或爆裂。
安装压力释放阀就是当油箱内压力升高到压力释放阀的开启压力时，压力释放阀在2ms内迅速开启，使得油箱内的压力很快降低。
当压力降到压力释放阀的关闭压力值时，压力释放阀又可靠关闭，使得油箱内永远保持正压，有效地防止外部空气、水气及其他杂质进入油箱；在压力释放阀开启同时，标志杆向上动作且明显伸出顶盖，表示压力释放阀已动作过，在压力释放阀关闭时，标志杆仍滞留在开启后的位置上，然后必须由手动才能复位。
