750kV线路工程接地作业指导书
500kv及以下变电站的接地装置施工作业指导书
500kv及以下变电站的接地装置施工作业指导书接地装置施工作业指导书一、引言接地装置是变电站的重要组成部分，用于保护人身安全和设备的正常运行。
本施工作业指导书旨在对500kv及以下变电站的接地装置施工作业进行详细的指导，确保施工过程安全、规范、高效。
二、施工前准备1. 确认施工区域：根据设计图纸和现场实际情况，确定接地装置的布置位置，确保施工区域无障碍物，保证施工安全。
2. 准备施工材料和工具：根据设计要求和施工计划，准备好所需的接地材料，如接地线、接地极、接地剂等，并检查工具的完好性和可用性。
3. 安全措施：在施工区域设置明显的警示标志，确保工作人员的安全。
提供必要的个人防护装备，如安全帽、防护手套等。
三、施工步骤1. 接地装置的布置：根据设计要求，在施工区域内布置接地装置。
根据地质条件和土壤电阻率，确定接地极的数量和布置方式。
2. 接地线的敷设：根据设计要求，将接地线敷设到接地极位置。
确保接地线与其他设备的安全距离，避免与其他线路交叉或受到外力破坏。
3. 接地极的安装：根据设计要求，将接地极安装到预定位置。
确保接地极与地面接触良好，采取适当的固定措施，防止移位或倾斜。
4. 接地剂的施工：根据设计要求，将接地剂填充到接地极周围。
确保接地剂均匀分布，并按照设计要求进行压实，提高接地效果。
5. 接地系统的连接：将接地线与其他设备进行连接，确保接地系统的连续性。
使用合适的接地夹和连接器，确保连接牢固可靠。
四、施工质量控制1. 施工过程中的检查：在施工过程中，定期检查接地装置的施工质量。
包括接地极的安装质量、接地线的敷设质量、接地剂的填充质量等。
如发现问题及时进行整改。
2. 施工结束后的检测：在施工完成后，进行接地系统的检测。
使用专业的接地测试仪器，测量接地电阻和接地系统的连续性，确保接地装置符合设计要求。
3. 施工记录和档案管理：对施工过程中的检查、测试结果进行详细记录，并建立相关档案。
包括施工记录、检测报告、设计图纸等。
最新接地工程作业指导书

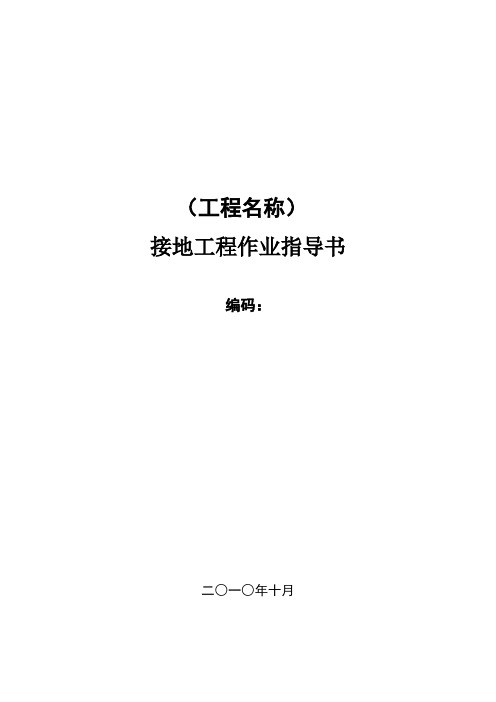

（工程名称）接地工程作业指导书编码：二○一○年十月作业指导书签名页目录1．适用范围 (1)2．编写依据 (1)3．作业流程 (2)4. 安全风险辨析与预控 (3)5．作业准备 (3)5.1 人员配备 (3)5.2主要工器具及仪器仪表配置 (3)6．作业方法 (4)7．质量控制措施及检验标准 (4)7.1 质量控制措施 (4)7．2质量控制表单 (5)7.3 检验标准 (5)1．适用范围本作业指导书适用于送电线路接地工程。
线路接地一般采用浅埋式（0.3～0.8米）人工接地装置，包括环形及环形加放射形的型式，也有采用接地极。
2．编写依据3．作业流程接地装置施工包括加工接地装置、开挖接地沟、敷设接地体（降阻剂）、接头连接、回填土、测量接地电阻、做好施工记录等，其流程如下图所示：4. 安全风险辨析与预控施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
5．作业准备5.1 人员配备5.2主要工器具及仪器仪表配置6．作业方法6.1 接地沟开挖6.1.1 接地沟开挖前，应根据图纸要求及现场地形条件在杆塔位放样划出接地沟开挖线，放样的接地沟长度不得少于设计长度，接地沟一般按0.4米宽开挖。
如果放样的接地沟无法施工时，应报项目部技术负责人研究处理。
6.1.2 放样的接地沟，遇有障碍物时，允许绕道避开，但不得改变接地型式及接地沟长。
6.1.3 开挖接地沟时，应避开地下管道及电缆等设施。
距地下电缆的距离：当土壤电阻率大于500Ωm时，应不少于50米；当土壤电阻率不大于500Ωm时，应不少于25米。
6.1.4 在丘陵、山地、高山开挖接地沟时，不应顺坡上下布置，而应尽可能沿等高线布置，防止雨水冲刷暴露接地体。
6.1.5 按设计要求的接地体埋置深度开挖接地沟，一般采用人力开挖的方法，开挖时要使沟底平整。
6.2 若因地形限制，不能按设计地形敷设接地体时，经设计同意后，可根据实际地形敷设，并在施工记录表中注明，且必须满足下列要求：在倾斜地形宜沿等高线敷设；两接地体间的平行距离不应小于5米；接地体敷设应平直。
智能变电站SGB-750(220kV)母线保护校验标准化作业指导书
开工前工作负责人检查所有工作人员是否正确使用劳保用品，并由工作负责人带领进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项、设备状态及人员分工，全体工作人员应明确作业范围、进度要求等内容。
3
根据《二次工作安全措施票》的要求，完成安全措施并在二次工作安全措施票(见附录表A)逐项打上已执行的标记，在做好安全措施工作后，方可开工。
2）误整定
（1）工作前应确认最新定值单；
（2）定值调整后应核对无误，并打印一份定值附在保护校验记录后。
3）误接线
（1）工作前，必须具备与现场设备一致的图纸；
（2）接、拆二次线（光纤）至少有两人执行，并做好记录。
（3）工作结束后，恢复光纤接线至正常状态，并检查相关装置通信恢复正常。
4
其他
5
根据校验设备的结构、校验工艺及作业环境，将校验作业的全过程优化为最佳的校验步骤顺序，见图1。
4
表8规定了SGB-750(220kV)智能化母线保护校验的危险点分析与预防控制措施。
表8危险点分析与预防控制措施
序号
防范类型
危险点
预防控制措施
1
人身触电
1）误入带电间隔
（1）工作前应熟悉工作地点带电部位；
（2）工作前应检查现场安全围栏、安全警示牌和接地线等安措。
2）接、拆低压电源
（1）必须使用装有漏电保护器的电源盘；
把
2
4
工器具主要包括专用工具、常用工器具、仪器仪表、电源设施和消防器材等，详见表5。
表5工器具与仪器仪表
序号
名称
型号及规格
单位
数量
备注
1
工具箱
套
1
2
数字式万用表
SG-B750母线保护检验作业指导书
编号：Q/xxx SG-B750保护检验作业指导书修试管理处继电保护班、/. —前言为进一步加强锡盟电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》 ( DL/T800-2001 )为基础，参照国家电网公司标准化作业指导书 (范本)编写。
本作业指导书指导现场标准化作业。
同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。
本作业指导书起草人：包闰元、闫欣雷本作业指导书审核人：康宁、刘向波本作业指导书自发布之日起执行。
第1 页共12 页1范围 1 . 1本作业指导书适用于SG-B750微机保护线路成套继电保护装置的检验作业。
1. 2作业目的是对SG-B750线路成套继电保护装置运行过程中的周期性全部检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2. 1《国家电网公司电业安全工作规程》2 . 2 GB 5.325.31-2001 《继电器及继电保护装置基本试验方法》2 .3 GB /T14285-2005.3 《继电保护和安全自动装置技术规程》2 . 4 GB/T 15145-2001《微机线路保护装置通用技术条件》2 . 5 DL 45.38-2001《静态继电保护及安全自动装置通用技术条件》2 . 5.3 DL/T 559-94 220--500kV 《电网继电保护装置运行整定规程》2 . 5.3 DL/T 5.324-1995.3 《继电保护微机型试验装置技术条件》2 . 8 DL/T 995-2005.3 《继电保护和安全自动装置检验规程》3检修前准备：3.1准备工作安排3.2人员要求3.3备品备件3.4仪器仪表3.5材料3.6危险点分析3.7安全措施4. SG-B750保护全部检验流程图5.作业程序及作业标准5.1开工5.2检验电源的使用5.3检修验内容和检验方法5.3.1保护屏检查及清扫保护屏后应清洁无尘，接线应无机械损伤，端子压接应紧固5.3.2装置插件外观检查5.3.2.1检查内容及检查方法(1)检查装置内外部是否清洁无积尘；清扫电路板及盘内端子排上的灰尘。

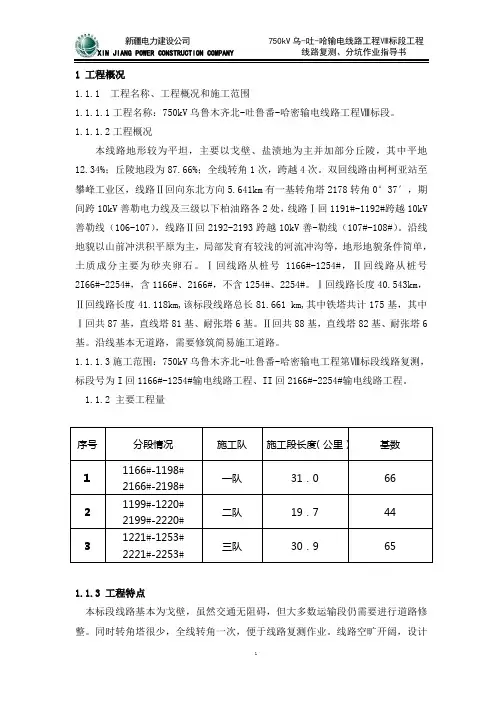

01-7500kV乌-吐-哈输电线路工程复测作业指导书
1 工程概况1.1.1 工程名称、工程概况和施工范围1.1.1.1工程名称：750kV乌鲁木齐北-吐鲁番-哈密输电线路工程Ⅷ标段。
1.1.1.2工程概况本线路地形较为平坦，主要以戈壁、盐渍地为主并加部分丘陵，其中平地12.34%；丘陵地段为87.66%；全线转角1次，跨越4次。
双回线路由柯柯亚站至攀峰工业区，线路Ⅱ回向东北方向5.641km有一基转角塔2178转角0°37′，期间跨10kV善勒电力线及三级以下柏油路各2处，线路Ⅰ回1191#-1192#跨越10kV 善勒线（106-107），线路Ⅱ回2192-2193跨越10kV善-勒线（107#-108#）。
沿线地貌以山前冲洪积平原为主，局部发育有较浅的河流冲沟等，地形地貌条件简单，土质成分主要为砂夹卵石。
Ⅰ回线路从桩号1166#-1254#，Ⅱ回线路从桩号2I66#-2254#，含1166#、2166#，不含1254#、2254#。
Ⅰ回线路长度40.543km，Ⅱ回线路长度41.118km,该标段线路总长81.661 km,其中铁塔共计175基，其中Ⅰ回共87基，直线塔81基、耐张塔6基。
Ⅱ回共88基，直线塔82基、耐张塔6基。
沿线基本无道路，需要修筑简易施工道路。
1.1.1.3施工范围：750kV乌鲁木齐北-吐鲁番-哈密输电工程第Ⅷ标段线路复测，标段号为I回1166#-1254#输电线路工程、II回2166#-2254#输电线路工程。
1.1.2 主要工程量序号分段情况施工队施工段长度（公里）基数1 1166#-1198#2166#-2198#一队31．0 662 1199#-1220#2199#-2220#二队19．7 443 1221#-1253#2221#-2253#三队30．9 651.1.3 工程特点本标段线路基本为戈壁，虽然交通无阻碍，但大多数运输段仍需要进行道路修整。
同时转角塔很少，全线转角一次，便于线路复测作业。
线路空旷开阔，设计原始桩基本全部存在。
接地施具体工作业的指导书.docx
目 录1、编制依据 ......................................................错误 ! 未定义书签。
2、工程概况 ...................................................... 错误 ! 未定义书签。
3、接地装置......................................................错误 ! 未定义书签。
接地装置型号 . .................................................接地埋设要求 . .................................................4、材料定购及验收 ................................................错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
、原材料定购、原材料验收5、接地装置施工. .................................................. ...................................................................................................错误 ! 未定义书签。
错误 ! 未定义书签。
错误 ! 未定义书签。
、技术资料准备 . ...............................................、接地沟开挖 . ................................................. 、接地体敷设 . ................................................. 、接地体回填 . .................................................、接地引下线的施工 . ........................................... 、接地电阻测量 . ...............................................6、质量管理 ......................................................错误 ! 未定义书签。
750变压器试验作业指导书
目录1.目的 (2)2.适用范围 (2)3.作业准备和条件 (3)4.作业进度及作业流程图 (5)5.作业方法及工艺要求 (5)6.作业质量标准及检验要求 (15)7.安全措施、文明施工 (19)8.作业人员的职责及权限 (20)9.支持性文件 (20)附录A 作业进度及作业流程图附录B 变压器绝缘试验接线图附录C 有载调压装置试验接线图附录D 变压器线圈直流电阻试验接线图附录E 变压器变压比试验接线图1 目的依照作业指导书和设计图纸能明确施工操作方法和施工操作过程，懂得达到质量要求和达到质量要求的方法和手段，明了技术记录和安全措施等有关规定；通过执行作业指导书，明确质量责任，从而达到以工作质量来保证工程质量的目的。
2 适用范围本作业指导书适用于电压等级为6—33OkV，容量为24OMVA及以下的电力变压器交接试验。
2.1 电力变压器由绕在共同铁芯上的两个或两个以上的绕组通过交变磁场的联系，把某种等级的电压与电流变换成另外一种等级的电压与电流的设备。
在电力系统中，电力变压器是传输和分配电能的重要设备。
2.1.1 根据变压器本身结构可分为无激磁调压或有载调压的双绕组、自耦、三绕组变压器。
根据变压器冷却条件可分为油浸自冷，油浸风冷和强油循环风冷变压器。
2.1.2 变压器的主要技术参数有，额定电压，额定容量，空载电流，空载损耗，短路损耗，阻抗电压，额定频率，绝缘水平，相数，连接组代号，设备种类，冷却方式等。
2.2 电力变压器的试验项目包括下列内容2.2.1 测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻。
2.2.2 有载调压切换装置的检查和试验。
2.2.3 测量绕组连同套管的直流电阻。
2.2.4 检查所有分接头的变压比。
2.2.5 检查变压器的三相结线组别和单相变压器引出线的极性。
2.2.6 测量绕组连同套管的绝缘电阻，吸收比或极化指数。
2.2.7 测量绕组连同套管的介质损耗角正切值tgδ。
输电线路、接地施工作业指导书
一般施工方案（措施）报审表工程名称：横道河子开关站-横道河子牵引站220千伏线路工程编号：SJSX2-SG01-005本表一式份，由施工项目部填报，监理项目部、施工项目部各存份。
横道河子开关站-横道河子牵引站220千伏线路工程铁塔基础接地施工作业指导书牡丹江电力实业集团有限公司横道河子开关站—横道河子牵引站220千伏线路工程施工项目部目录No table of contents entries found.9 接地施工强制性条文执行情况 (6)1 编制说明1.1 编制目的与适用范围：为了确保本工程接地施工质量，提高施工工艺水平，特编制本《接地施工作业指导书》。
本《接地施工作业指导书》仅适用于横道河子开关站-横道河子牵引站220千伏线路工程。
1.2 编制依据:1.2.1 《110kV750kV架空输电线路施工及验收规范》GB50233—20141.2.2 《110kV～750kV架空输电线路施工质量检验及评定规程》DL/T 5168—20161.2.3 《电力建设工程施工技术管理导则》（国家电网工[2003]153号）1.2.4 《钢筋焊接及验收规范》JGJ18-2012；1.2.5 《电力建设安全工作规程》（架空电力线路部分）(DL5009.2-2013)1.2.6 《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-20151.2.7 《电气装置安装工程接地装置施工及验收规范》GB 50169-20161.2.8 横道河子开关站—横道河子牵引站220千伏线路工程施工图及施工交底会议纪要2 接地工程简要概况：新建220kV线路由新建220kV横道开关站至新建牵引乙线单回终端塔及牵引甲线J1单回终端塔然后分别向东北方向前进约0.6千米至新建牵引乙线J2单回转角塔及牵引甲线J2单回转角塔，然后右转向东北前进约2千米跨过原有铁路至新建牵引线J3单回转角塔及牵引甲线J3单回转角塔然后左转向西北方向前进约0.15千米至新建牵引乙线J4及牵引甲线J4单回转角塔，然后左转向前月0.1千米至新建牵引乙线J5单回终端塔及牵引甲线J5后进入新建220kV横道牵引站。
接地作业指导书
目录
第一章编制依据 0
第二章工程有关说明 (2)
第三章施工步骤及要求 (4)
3.1接地沟的开挖 (4)
3.2接地体的敷设 (4)
3.3接地沟的回填 (5)
3.4接地引下线的安装及工艺要求 (5)
3.5接地测量 (6)
3.6其他要求 (7)
第四章工器具表 (7)
香山~石湖110KV线路工程【接地装置施工手册】
第一章编制依据
1.1厦门市天劲电力设计有限公司提供的设计图纸；
1.2《110～500kV架空送电线路施工及验收规范》（GB50233-2005）；
1.3《110～500kV架空电力线路工程施工质量检验及评定规程》
（DL/T5168-2002）。
1.4 《工程建设标准强制性条文-电力工程部分》（2006版）
1.5 《福建省电力有限公司送变电工程质量检验与验收管理办法（2013年
版）》（闽电基建【2013】69号）；
1.6 《福建省电力有限公司110kV输变电工程安全文明施工标准（2008
版）》（基建【2008】849号）
1.7 关于颁发《国家电网公司输变电优质工程评选办法》的通知；国家电
网基建【2011】148号
1.8 《福建省电力有限公司输变电工程设计施工监理激励办法实施细则》
（闽电基建规【2010】144号）;
1.9 《香山~石湖110KV线路工程（含配套通讯工程）施工承包合同》；
7。
××kV线路改造接地作业指导书
2
加装接地体（线）
1、地体应平直无明显的弯曲，紧贴地槽底面。
2、接地装置应连接可靠，除设计规定的断开点可用螺栓连接外，其他一律采用焊接或爆炸压接。连接前应清除连接部位的铁锈等附着物。
序号
总结
1
存在问题及处理意见
2
班后会
2、进行焊接工作时，必须设有防止金属熔渣飞溅的措施，防止烫伤。
4
碰伤
1、现场埋设接地体时，要防止弹伤脸和眼睛。
2、挖地槽时注意尖镐刨伤脚或磕伤手。
5
爆炸伤害
1、炸药和雷管应分别运输、存放。
Байду номын сангаас切割导爆索或导火索时，必须用快刀垫在木或板橡胶板上切割，严禁用剪刀或钢丝钳剪夹。
2、导火索在使用前，应做燃速试验。引爆药包的导火索长度，最短不能小于200mm。
√
序号
危险点
控制措施
1
触电
1、经过专门训练并考合格人员不准进行焊接工作。
2、禁止使用有缺陷的电焊工具和设备，防止电焊机、电源线和焊把漏电。
2
火灾
1、禁止在存放有易燃易爆物品的房间内进行焊接。在易燃易爆物品材料附近焊接时，其最小水平距离不得小于5米，并根据现场实际情况，采取安全措施。
2、在风力超过5级时，禁止露天焊接或气割，但在风力3～5级时进行露天焊接或气割，必须搭设挡风屏以防止火星飞溅引起火灾。
××kV线路改造接地作业指导书
1准备阶段
1.1工作安排
√
序号
项目
内容
1
明确工作任务
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
750kV线路工程 接地作业指导书
施工项目部 二〇一五年三月 750kV线路工程 接地作业指导书 750kV线路工程 接地作业指导书 签 审 页 批 准： 年 月 日 审 核： 年 月 日 审 核： 年 月 日 审 核： 年 月 日 编 制： 年 月 日 750kV线路工程 接地作业指导书 目 录 一、适用范围 ............................................................................................................... 1 二、引用标准 ............................................................................................................... 1 三、施工图说明及设计要求 ....................................................................................... 2 四、普通接地圆钢施工注意事项 ............................................................................... 4 五、铜覆钢接地施工注意事项 ................................................................................... 6 六、铜覆钢焊接施工注意事项 ................................................................................... 9 七、接地施工安全注意事项 ..................................................................................... 10 八、现场劳动力组织 ................................................................................................. 10 九、接地装置电阻的测量 ......................................................................................... 10 十、标准工艺应用 ..................................................................................................... 11 ##～##750kV线路工程施工Ⅳ标段 接地作业指导书
1 ##～##750kV线路工程施工Ⅳ标段 接地施工作业指导书
一、适用范围 本作业指导书适用于##～##750kV线路工程施工Ⅳ标段的接地施工作业。 二、引用标准 1、《建设工程项目管理规范》（GB/T 50326-2006） 2、《750kV架空送电线路施工及验收规范》（GB50389-2006） 3、《750kV架空送电线路工程施工质量检验及评定规程》（Q/GDW121-2005） 4、《中国电力优质工程奖评选办法（2013年版）》 5、《电力建设安全工作规程 第2部分:架空电力线路》（DL5009.2-2013） 6、《输变电工程建设标准强制性条文实施管理规程的通知》（国网科[2009]642号） 7、《国家电网公司基建项目管理规定》国网（基建/2）111-2014 8、《国家电网公司基建安全管理规定》国网（基建/2）173-2014 9、《国家电网公司基建质量管理规定》国网（基建/2）112-2014 10、《国家电网公司基建技术管理规定》国网（基建/2）174-2014 11、《国家电网公司基建技经管理规定》国网（基建/2）175-2014 12、《国家电网公司输变电工程验收管理办法》国网（基建/3）188-2014 18.《国家电网公司输变电工程施工安全风险识别评估及控制措施管理办法》国网（基建/3）176-2014 ##～##750kV线路工程施工Ⅳ标段 接地作业指导书 2 19.《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2014 20.《国家电网公司输变电工程标准化施工作业手册》中国电力出版社出版 21.《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2014 22.《国家电网公司输变电工程优质工程评定管理办法》国网（基建/3）182-2014 23.《国家电网公司输变电工程设计变更与现场签证管理办法》国网（基建/3）185-2014 24.《国家电网公司输变电工程进度计划管理办法》国网（基建/3）179-2014 25.《国家电网公司输变电工程流动红旗竞赛管理办法》国网（基建/3）189-2014 26.《国家电网公司输变电工程质量通病防治工作要求及技术措施》国家电网基建〔2010〕19号 27.《国家电网公司电力安全工作规程（线路部分）》Q/GDW 1799.2-2013 28.《国家电网公司电网建设项目档案管理办法（试行）》国家电网办〔2010〕250号 29.《国家电网公司基建新技术研究及应用管理办法》国网（基建/3）178-2014 30.《钢筋焊接及验收规程》（JGJ 18-2012） 31.本工程的《接地施工图》
三、施工图说明及设计要求 ##～##750kV线路工程施工Ⅳ标段 接地作业指导书
3 3.1 本工程接地型式共2种，具体分布如下：
3.2 接地敷设图及参数: 戊型接地装置： （普通镀锌圆钢接地）
A型接地装置：（铜覆钢接地）
接地装 置形式 型号 工频电阻（欧） 基数 接地引下线长度(米) 普通接地 戊 10 88 4×3.5 铜覆钢接地 A 10 10 4×3.5 ##～##750kV线路工程施工Ⅳ标段 接地作业指导书
4 主要尺寸要求：见第11页
四、普通接地圆钢施工注意事项 4.1、接地装置施工时，要严格按照相关环境保护、水土保持要求进行施工。 4.2、接地装置方框及射线尺寸可根据具体使用铁塔大小进行适当调整，但接地钢材的总长度不得小于设计值。 4.3、塔位附近有路、地下电缆、光缆等障碍物时，接地装置射线需朝远离障碍物的方向敷设。 4.4、接地体边框与基础立柱的最小距离应大于0.5m。 4.5、接地装置埋设深度为1.2m。接地装置有特殊要求时按特殊要求执行。回填土清除石块杂物并夯实。 4.6、根据DL/T 621-1997《交流电气装置的接地》确定接地电阻要求值，实测所得之工频电阻值不超过Re/Ψ为合格，其中Re为图纸中工频电阻要求值，Ψ为季节系数，当测量时土壤较干燥，季节系数取1.3，较潮湿则取1.6。 4.7、铁塔接地装置与邻近设施接地体接近时，为防止反击，两接地体的最近距离不宜小于5m。 4.8、为改善接地电阻，接地体周围约10cm范围内应回填部分表土并加以夯实，并高出地面20cm以备沉陷。 4.9、铁塔的接地圆钢应按说明全部埋入，不得减少。若接地装置接地电阻不满足要求时，应在已敷设的接地装置上加埋接地圆钢，如加长后接地体总长度达到100米，则按20欧姆的工频电阻进行验收。 4.10、接地引下线及接地体采用热镀锌Φ12圆钢，若铁塔根开较大，接地引下用圆钢长度不够时，可用Φ12圆钢加长。全部联接处均双面焊接，其搭接焊长度不小于75mm。此外，要求接地引下线再涂二道锌黄底漆，二道沥青漆。对埋地圆钢接头处应采取防腐措施。 ##～##750kV线路工程施工Ⅳ标段 接地作业指导书 5 4.11、接地线与杆塔的连接应良好可靠，并应便于打开测量接地电阻。 4.12、本工程沿线大部分为中等腐蚀地段及强腐蚀地段，接地装置的接地体需涂刷防腐导电涂料三遍。喷涂时，需要注意焊接点必须被防腐导电涂料完全覆盖。涂刷防腐导电涂料时，接地体钢材表面不得有水分、泥沙、铁锈等，并清除焊点焊渣，保证涂料的粘附强度。 4.13、接地引下线型式：
图1 图2 本工程接地体埋设时仅两基换位子塔（塔型JJ）采用图2的连接形式，其
他铁塔接地引下线连接均采用图1的连接形式。 4.14、接地钢筋的焊接 接地装置引下线用圆钢，通过扁钢与铁塔的接地螺母联接，其余连接处需焊接，双面施焊。接地引下线的扁钢、圆钢应在焊接后再整体热镀锌，扁钢规格为-5*100*85毫米，其搭接长度不小于75毫米。 4.15、防腐要求及连接： ##～##750kV线路工程施工Ⅳ标段 接地作业指导书 6 接地装置引下线与铁塔脚及基础面应紧贴（但应注意弯曲时应保护好引下线镀锌层不被破坏），接地装置地下部分连接均焊接，焊缝长度大于75mm，两面焊平。接地体镀锌圆钢之间采用焊接连接，连接后涂刷导电防腐涂料三遍，需注意焊接点必须被导电防腐涂料完全覆盖。 4.16、表面式接地装置质量等级评定标准及检查方法表 序号 性 质 检查(检验)项目 评级标准（允许偏差） 检查方法 合格 优良
1 关键 接地体规格 符合设计要求 核对图纸 2 关键 接地电阻值 符合设计要求 比设计值小5% 接地电阻表检测 3 关键 接地体连接 符合《规范》第8.0.5条 钢尺量，观察 4 重要 接地体防腐 符合设计要求 钢尺量，观察 5 重要 接地体敷设 符合《规范》第8.0.3条 平整不易冲刷 钢尺量，观察
6 重要 接地体埋深 符合设计要求 >设计值 钢尺量 7 重要 回填土 符合《规范》第4.0.10条 无沉陷 防沉层整齐美观 观察
8 外观 接地引下线安装 符合设计要求 牢固、整齐、美观 观察
接地沟挖好后必须经现场监理及队质检员对接地体长度、埋深等检查合格签证后方可埋设。
五、铜覆钢接地施工注意事项 5.1、验收时应保证实测电阻值乘以土壤季节系数后不大于允许的工频电阻值，当测量时土壤较干燥，季节系数取1.3，较潮湿则取1.6. 5.2、每基铁塔铜覆钢应按说明全部埋入，不得减少，若接地电阻不满足要求时，可另加水平或垂直接地体，直到满足要求为止。 5.3、接地装置埋设深度为1.2m，接地沟宽度0.4m，在沟内敷设铜覆钢，焊好
