电工仪表与测量第十二讲数字式万用表
课时计划授课教案
第 1 页 共 3 页 课 时 授 课 计 划
授课日期
授课节次
授课班级
课题： 第三章 数字式万用表
教学
目的 了解数字式万用表的组成及工作原理
教学
重点 数字式万用表的工作原理
教学
难点 数字式万用表的工作原理
教学
准备 教案，教材
教学
方法 讲述法
教
学
过
程 1、 课堂组织： 5 分钟
2、复习旧课，导入新课： 5 分钟
3、讲授新课： 70 分钟
课时计划授课教案
第 2 页 共 3 页 课 时 授 课 计 划
教
学
过
程 一、 数字式万用表的发展趋势和优势
现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
二、 数字式万用表的使用方法
a . 使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口
的作用.
b 将电源开关置于ON位置。
c 交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。
d 交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。测量直流量时，数字万用表能自动显示极性。
e 电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
三、使用数字式万用表的注意事项
a、如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b、满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
c、测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
d、当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。
e、禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，
烧毁开关触点。
f、当显示“ ”、“BATT”或“LOW BAT” 时，表示电池电压低于工作电压。
四、指针万用表与数字万用表的比较
指针式与数字式万用表各有优缺点。
1）指针万用表是一种平均值式仪表，它具有直观、形象的读数指示。(一般读数值与指针摆动角度密切相关,所以很直观)。 数字万用表是瞬时取样式仪表。它采用0.3秒取一次样来显示测量结果，有时每次取样结果只是十分相近，并不完全相同，这对课时计划授课教案
第 3 页 共 3 页 于读取结果就不如指针式方便。
2） 指针式万用表一般内部没有放大器，所以内阻较小，比如MF-10型，直流电压灵敏度为100千欧/伏。MF-500型的直流电压灵敏度为20千欧/伏。 数字式万用表由于内部采用了运放电路，内阻可以做得很大，往往在1M欧或更大。(即可以得到更高的灵敏度)。这使得对被测电路的影响可以更小，测量精度较高。
3） 指针式万用表由于内阻较小，且多采用分立元件构成分流分压电路。所以频率特性是不均匀的(相对数字式来说)，而指针式万用表的频率特性相对好一点。 指针式万用表内部结构简单，所以成本较低，功能较少，维护简单，过流过压能力较强。
4） 数字式万用表内部采用了多种振荡，放大、分频保护等电路，所以功能较多。比如可以测量温度、频率(在一个较低的范围)、电容、电感，做信号发生器等等。 数字式万用表由于内部结构多用集成电路所以过载能力较差，(不过现在有些已能自动换档，自动保护等，但使用较复杂)，损坏后一般也不易修复。
5） 数字式万用表输出电压较低(通常不超过1伏)。对于一些电压特性特殊的元件的测试不便(如可控硅、发光二极管等)。 指针式万用表输出电压较高，(有10.5伏、12伏等)。电流也大(如MF-500*1欧档最大有100毫安左右)可以方便的测试可控硅、发光二极管等。
4.归纳总结： 5 分钟
5.布置作业： 5 分钟
习题册
教研组长签名： 教务科（盖章）
年 月 日
数字万用表的使用方法
数字万用表的使用方法
1、为什么选择数字万用表?——众里寻她千百度的理由很充分
万用表，别名有多用表、复用表、三用表(电流、电压、电阻三用)等，是电子测试领域最基本的工具，一般以测量电压、电流和电阻为主要目的，有些甚至还可以测量电容、电感、功率、晶体管共射极直流放大系数hFE等。根据内部结构，万用表分为指针式万用表和数字万用表，与传统模拟式万用表相比，数字式仪表灵敏度高，精确度高，抗干扰性能好，过载能力强，便于携带，使用也更方便简单，显示清晰，从根本上消除读取数据时的视差。因此数字万用表已成为主流，且有取代模拟表的趋势。
万用表是利用一只灵敏的磁电式直流电流表(微安表)做表头，当微小电流通过表头就会有电流指示，但表头不能通过大电流，所以必须在表头上并联与串联一些电阻进行分流或降压，从而可以测出电路中的电流、电压和电阻。
数字万用表是在数字直流电压表的基础上扩展而成的，核心就是一个200mV量程的数字电压表，其主要工作原理是需要把被测量的电压信号、电流信号、交流电压信号、电阻、电容、电感、二极管等统一转换直流电压信号并且经过衰减器衰减到200mV以下，再由模/数(A/D)转换器将电压模拟量转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。
万用表由表头、测量电路及转换开关、表笔等四个主要部分组成。
3.1 数字万用表的表头
数字万用表的表头(以FLUKE 17B为例)一般由一只A/D(模拟/数字)转换芯片+外围元件+液晶显示器组成，精度受表头的影响，万用表由于A/D芯片转换出来的数字，一般也称为3 1/2位数字万用表、4 1/2位数字万用表等等。最常用的芯片是ICL7106(3位半LCD手动量程经典芯片，后续版本为7106A,7106B,7206,7240等等),ICL7129(4位半LCD手动量程经典芯片),ICL7107(3位半LED手动量程经典芯片)。
超实用!数字万用表各种测量全程图解
超实用！数字万用表各种测量全程图解
数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。
一、操作前注意事
（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；
（2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；
（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。
二、电压档的使用与注意事项
测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；
若测直流电压，则将指针打到如下图所示直流档位
若测交流电压，则将指针打到如下图所示交流电压档位
(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。
(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。
(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。
(4)当测高压时，应特别注意避免触电。
(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。
(6)在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
三、电容档的测量与注意事项
电容容量的测量方法
如下图方框所示，将指针打到电容档（F档）
在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要注意正负极
数字万用表的特点及使用方法
数字万用表的特点及使用方法（测量电压、电流、电阻）图文说明
一、数字万用表的特点
目前数字式测量仪表已成为主流，与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。下图1.10为胜利VC890D数字万用表，从表盘面来看，可以实现电压、电流、电阻、电容、二极管、三极管等参数测量。
图1.10 数字万用表（胜利VC890D）
二、数字万用表的特点
数字式万用表区别于指针式万用表的特点如下。
1.数字显示，直观准确。数字式万用表采用数字化测量和数字显示技术，通过18mm2 或25mm2的液晶显示器把测量结果直接以数字的形式显示出来，一目了然，避免了指针式万用表中的读数误差。
2.准确度高。数字式万用表的准确度是测量结果中系统误差和随机误差的综合，它表明了测量结果与实际数值的一致程度，也反映了测量误差的大小。数字式万用表的准确度与显示位数有关，其性能远远优于指针式万用表。
3.分辨率高。分辨率是指数字式万用表对微小电量的识别能力，它要受到准确度的制约。数字式万用表中分辨率是以能显示的最小数(零除外)与最大数字的百分比来确定的，百分比越小，分辨率越高。例如：3×1/2数字式万用表可显示的最小数为1，最大数为1999， 故分液晶锁定/背光旋转20A电流测量
电流公共电压、电阻、电容等“+”三极通断辨率为1/1999≈0.05%。
4.测量速率快。测量速率是指仪表在每秒内对被测电路的测量次数，单位为“次/s”。完成一次测量过程所需要的时间称为测量周期，单位为s。显然，这两者呈倒数关系。一般数字式万用表测量速率为 2～5次/s，而有些数字式万用表可达每秒几十次，甚至几百或上千次。
5.输入阻抗高。数字式万用表具有很高的输入阻抗，这样可以减少对被测电路的影响。3×1/2位的数字式万用表电压挡的输入电阻通常为10MΩ，而 5×1/2～8×1/2 位的数字式万用表输入电阻可达 10GΩ。
数字式电度表

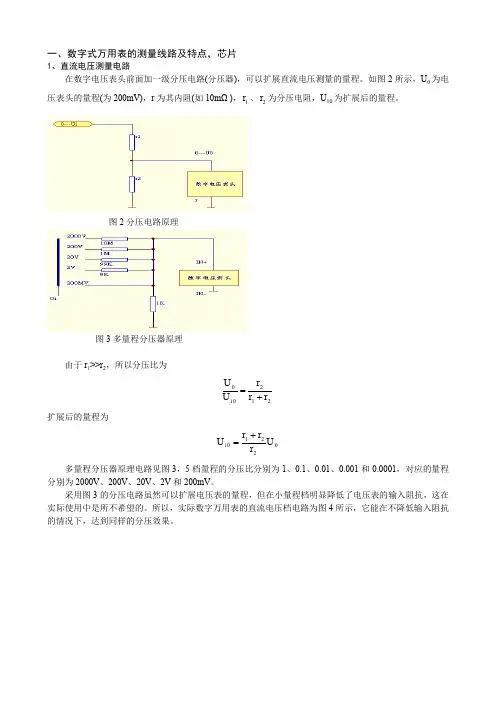

一、数字式万用表的测量线路及特点，芯片
1、直流电压测量电路
在数字电压表头前面加一级分压电路(分压器)，可以扩展直流电压测量的量程。如图2所示，U0为电压表头的量程(为200mV)，r为其内阻(如10mΩ)，1r、2r为分压电阻，U10为扩展后的量程。
图2分压电路原理
图3多量程分压器原理
由于r1>>r2，所以分压比为
21200rrrUUi
扩展后的量程为
02210UrrrUi
多量程分压器原理电路见图3，5档量程的分压比分别为1、0.1、0.01、0.001和0.0001，对应的量程分别为2000V、200V、20V、2V和200mV。
采用图3的分压电路虽然可以扩展电压表的量程，但在小量程档明显降低了电压表的输入阻抗，这在实际使用中是所不希望的。所以，实际数字万用表的直流电压档电路为图4所示，它能在不降低输入阻抗的情况下，达到同样的分压效果。
图4实用分压器电路
2.直流电流测量电路
测量电流的原理是：根据欧姆定律，用合适的取样电阻把待测电流转换为相应的电压，再进行测量。如图5，由于r<
图5电流测量原理
图6多量程分流器电路
若数字表头的电压量程为U0，欲使电流档量程为I0，则该档的取样电阻(也称分流电阻)为
00URI
如U0=200mV，则I0=200mA档的分流电阻为1R。
多量程分流器原理电路见图6。图6中的分流器在实际使用中有一个缺点，就是当换档开关接触不良时，被测电路的电压可能使数字表头过载，所以，实际数字万用表的直流电流档电路为图7所示。
图7中各档分流电阻的阻值是这样计算的：先计算最大电流档的分流电阻R5 )(1.022.050msIUR
再计算下一档的R4
)(9.01.02.02.05404RIURm
依次可计算出R5、R2和R1。
数字万用表使用方法图解
数字万用表使用方法图解
数字万用表相对来说，属于比较简单的测量仪器。本篇，作者就教大家数字万用表的正确使用方法。从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。
一、电压的测量
1、直流电压的测量，如电池、随身听电源等。首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。把旋钮选到比估计值大的量程 （注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。数 值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。 如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
2、交流电压的测量。表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。交流电压无正负之分，测量方法跟前面相同。 无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
二、电流的测量
1、直流电流的测量。先将黑表笔插入“COM”孔。若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流 “10A”档；若测量小于200mA的电流，则将红表笔插入 “200mA”插孔，将旋钮打到直流200mA以内的合适量程。调整好后，就可以测量了。将 万用表串进电路中，保持稳定，即可读数。若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
2、交流电流的测量。测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电 源会在“一缕青烟中上云霄”－－报废！
三、电阻的测量
将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但 不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。读数时，要保持表笔和电阻有良好的接触；注意单位：在“200” 档时单位是“Ω”，在“2K”到“200K“档时单位为 “KΩ ”，“2M”以上的单位是“MΩ”。
数字万用表利用图解
数字万用表利用方式图解
摘要: 数字万用表相对来讲，属于比较简单的测量仪器。本篇，作者就教大伙儿数字万用表的正确利用方式。从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方式开始，让你更好的把握万用表测量方式。
一、电压的测量
一、直流电压的测量，如电池、随身听电源等。第一将黑表笔插进“com”孔，红表笔插进“V Ω ”。把旋钮选到比估量值大的量程 （注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两头；维持接触稳固。数 值能够直接从显示屏上读取，假设显示为“1.”，那么说明量程过小，那么就要加大量程后再测量工业电器。 若是在数值左侧显现“-”，那么说明表笔极性与实际电源极性相反，此刻红表笔接的是负极。
二、交流电压的测量。表笔插孔与直流电压的测量一样，只是应该将旋钮打到交流档“V～”处所需的量程即可。交流电压无正负之分，测量方式跟前面相同。 无论测交流仍是直流电压，都要注意人身平安，不要随意用手触摸表笔的金属部份。
二、电流的测量
一、直流电流的测量。先将黑表笔插入“COM”孔。假设测量大于200mA的电流，那么要将红表笔插入“10A”插孔并将旋钮打到直流 “10A”档；假设测量小于200mA的电流，那么将红表笔插入 “200mA”插孔，将旋钮打到直流200mA之内的适合量程。调整好后，就可以够够测量了。将 万用表串进电路中，维持稳固，即可读数。假设显示为“1.”，那么就要加大量程；若是在数值左侧显现“-”，那么说明电流从黑表笔流进万用表。
二、交流电流的测量。测量方式与1相同，只是档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，假设忘记这一步而直接测电压，哈哈！你的表或电 源会在“一缕青烟中上云霄”－－报废！
三、电阻的测量
将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两头金属部位，测量中能够用手接触电阻，但 不要把手同时接触电阻两头，如此会阻碍测量精准度的－－人体是电阻专门大可是有限大的导体。读数时，要维持表笔和电阻有良好的接触；注意单位：在“200” 档时单位是“Ω”，在“2K”到“200K“档时单位为 “KΩ ”，“2M”以上的单位是“MΩ”。
万用表使用讲解
第 1 页 共 3 页
万用表使用讲解
一、万用表是什么
万用表啊，那可真是个超厉害的小工具呢。它就像一个多功能的小能手，可以测量好多东西。它可以测量电压，不管是家里电器用的交流电，还是电池的直流电，它都能搞定。还能测量电阻呢，就是那些电路里阻碍电流通过的东西的大小。而且还能测电流，电流就像水流一样在电路里跑来跑去，万用表就能知道这个“水流”的大小。
二、万用表的类型
1. 指针式万用表
这种万用表可有点古老的感觉啦。它有个小指针，就像小手指一样，根据测量的值在表盘上指来指去。它的优点呢，就是比较直观，能大概看出数值的变化趋势。不过缺点也有，读数的时候得小心，容易读错呢。
2. 数字式万用表
这个就比较现代啦。直接显示数字，很清晰准确。而且操作起来相对简单一些，特别适合我们这些新手。
三、万用表的使用前准备
在使用万用表之前，我们得先检查一下它的电池。就像检查一个小宠物有没有吃饱一样，如果电池没电了，那万用表可就没法好好工作啦。然后呢，我们要把表笔插好，一般红表笔插在正极的接口，黑表笔插在负极的接口。这就像是给它穿上了工作的小鞋子，这样它才能到处去测量。 第 2 页 共 3 页
四、测量电压
1. 测量交流电
如果要测量家里插座的电压，首先把万用表调到交流电压档，一般家里的电压是220V左右。然后把表笔分别插到插座的两个孔里，注意安全哦，可别触电了。这时候万用表就会显示出电压的值啦。
2. 测量直流电
要是测量电池的电压，就把万用表调到直流电压档。红表笔接电池的正极，黑表笔接负极，这样就能知道电池的电压是多少了。
五、测量电阻
想要测量一个电阻的大小，就把万用表调到电阻档。然后把表笔接到电阻的两端，这时候万用表显示的数字就是电阻的阻值啦。不过要注意哦，如果电阻在电路里还连着其他东西，可能会有误差的。
六、测量电流
测量电流的时候要特别小心。首先要把电路断开，然后把万用表串到电路里，再把万用表调到电流档。因为电流就像小野兽一样，如果不小心，很容易把万用表烧坏的。
万用表的使用方法
第一部分数字万用表简介
数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。本次培训介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量；元件测量。
第二部分功能介绍及使用方法
1、电阻的测量
(1)测量步骤
a.首先红表笔插入V。孔;b.黑表笔插入COM孔;C.量程旋钮打到量程档适当位置;d.分别用红黑表笔接到电阻两端金属部分;e.读出显示屏上显示的数据
(2)注意量程的选择和转换。量程选小了显示屏上会显示,,i:此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于"0〃的数，此时应换用较之小的量程。如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提醒的是在“200”档时单位是“Q〃,在"2k~200k”档时单位是〃kQ〃，在"2M〜2000M”档时单"M〃。如果被测电阻值超出所选择量程的最大值，将显示过量程"1〃，应选择更高的量程，对于大于IM。或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为"1"当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。万用表的200MQ档位，短路时有10个字,测量一个电阻时，应从测量读数中减去这10个字。如测一个电阻时，显示为Io1.o应从Io1.o中减去10个字.被测元件的实际阻值为100.0即100MΩβ
2、直流电压的测量
(1)测量步骤
a.红表笔插入VQ孔力.黑表笔插入COM孔;c.量程旋钮打到V-或V~适当位置;d.读出显示屏上显示的数据。
(2)注意把旋钮选到比估计值大的量程档(注意：直流档是V-,交流档是V~)接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取，若显示为〃1.",则表明量程太小，那么就要加大量程后再测量。若在数值左边出现"-〃，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
