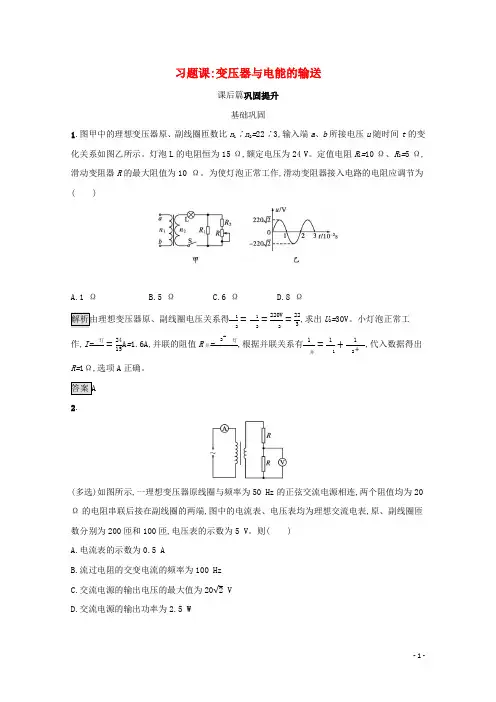

习题课:变压器与电能的输送课后篇巩固提升 基础巩固1.图甲中的理想变压器原、副线圈匝数比n 1∶n 2=22∶3,输入端a 、b 所接电压u 随时间t 的变化关系如图乙所示。
灯泡L 的电阻恒为15 Ω,额定电压为24 V 。
定值电阻R 1=10 Ω、R 2=5 Ω,滑动变阻器R 的最大阻值为10 Ω。
为使灯泡正常工作,滑动变阻器接入电路的电阻应调节为( )A.1 ΩB.5 ΩC.6 ΩD.8 Ω解析由理想变压器原、副线圈电压关系得U 1U 2=U 1U 2=220VU 2=223,求出U 2=30V 。
小灯泡正常工作,I=U 灯U =2415A =1.6A,并联的阻值R 并=U 2-U 灯U,根据并联关系有1U 并=1U 1+1U2+U,代入数据得出R=1Ω,选项A 正确。
2.(多选)如图所示,一理想变压器原线圈与频率为50 Hz 的正弦交流电源相连,两个阻值均为20 Ω的电阻串联后接在副线圈的两端,图中的电流表、电压表均为理想交流电表,原、副线圈匝数分别为200匝和100匝,电压表的示数为5 V 。
则( ) A.电流表的示数为0.5 AB.流过电阻的交变电流的频率为100 HzC.交流电源的输出电压的最大值为20√2 VD.交流电源的输出功率为2.5 WI2=UU=0.25A,根据理想变压器原、副线圈中的电流与匝数的关系U1U2=U2U1,可解得I1=0.125A,A错误;理想变压器原、副线圈中的交变电流的频率相同,都为50Hz,B错误;副线圈输出电压的有效值为10V,根据正弦交变电流的最大值和有效值的关系可得其最大值应为U2m=10√2V,原、副线圈电压比为U1U2=U1U2,可得交流电源输出电压的最大值为U1m=20√2V,C正确;对于理想变压器,交流电源的输出功率等于变压器副线圈负载消耗的功率,P=2×5220W=2.5W,故D正确。
3.如图所示电路中,变压器为理想变压器,a、b接在电压有效值不变的交流电源两端,R0为定值电阻,R为滑动变阻器。
【精品】高中物理第五章交变电流5-5电能的输送检测新人教版选修3_2
课时作业
基础达标
1．发电厂发电机的输出电压为U1，发电厂至学校的输电导线的总电阻为R，通过导线的电流为I，学校得到的电压为U2，则输电线上损耗的电压可表示为()
A．U1B．U1－IR
C．IRD．U2
【解析】输电线的电压损失ΔU＝U1－U2＝IR，B错误，C正确；U1为输出电压，U2为用户得到的电压，A、D错误．
【答案】C
2．如图为远距离高压输电的示意图，关于远距离输电，下列表述正确的是()
A．增加输电导线的横截面积有利于减少输电过程中的电能损失
B．高压输电是通过减小输电电流来减小电路的发热损耗
C．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小
D．高压输电必须综合考虑各种因素，不一定是电压越高越好
A．T1原、副线圈电流分别为103A和20 A
B．T2原、副线圈电压分别为1.8×105V和220 V
C．T1和T2的变压比分别为1：50和40：1
D．有6×104盏灯泡(220 V、60 W)正常发光
【解析】输电线上消耗的功率P线＝I R＝400 kW，则I2＝ ＝20 A，又P1＝U1I1，则I1＝ ＝103A，故A正确；T1的变压比 ＝ ＝ ，又P＝U1I1＝U2I2，得U2＝2×105V，输电线上损失电压U线＝I2R＝2×104V，则T2原线圈的输入电压U3＝U2－U线＝1.8×105V，又灯泡正常发光，T2的副线圈的电压为220 V，B正确；T2的变压比 ＝ ＝ ，C错误；根据U3I2＝60n，解得n＝6×104，D正确．
【答案】ABD
6．某小型水电站的电能输送示意图如图所示，发电机的输出电压为200 V，输电线总电阻为r，升压变压器原、副线圈匝数分别为n1、n2，降压变压器原、副线圈匝数分别为n3、n4(变压器均为理想变压器)．要使额定电压为220 V的用电器正常工作，则()
高中物理第五章交变电流5电能的输送训练新人教版选修3-2(2021年整理)
2018-2019学年高中物理第五章交变电流5 电能的输送分层训练新人教版选修3-2编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年高中物理第五章交变电流5 电能的输送分层训练新人教版选修3-2）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年高中物理第五章交变电流5 电能的输送分层训练新人教版选修3-2的全部内容。
5 电能的输送A级抓基础1．中国已投产运行的1 000 kV特高压输电是目前世界上电压最高的输电工程．假设甲、乙两地原采用500 kV的超高压输电，输电线上损耗的电功率为P.在保持输送电功率和输电线电阻都不变的条件下，现改用1 000 kV特高压输电,若不考虑其他因素的影响,则输电线上损耗的电功率将变为( )A.错误!B.错误!C．2P D．4P解析：由P＝UI可知由500 kV的超高压输电变为1 000 kV特高压输电时．输电线电流变为原来的错误!，再根据P线＝I2R线可得,输电线上损耗的电功率将变为错误!，故选A.答案：A2．(多选)某电站不经变压器直接向用户输送电能，若输电功率为P，输电电压为U，输电线电阻为R，用户得到的电压为U′，则下列说法中正确的是( ）A．输电线上损失电压为错误!RB．输电线上损失电功率为错误!C．用户得到的功率为错误!D．用户得到的功率为错误!P解析：根据输送电压U＝U线＋U′，输送电流I＝错误!即可判断A、B、D正确,C错误．答案：ABD3．远距离输电线路的示意图如图所示．若发电机的输出电压不变，则下列叙述中正确的是( ）A．升压变压器的原线圈中的电流与用户设备消耗的功率无关B．输电线中的电流只由升压变压器原、副线圈的匝数比决定C．当用户用电器的总电阻减小时，输电线上损失的功率增大D．升压变压器的输出电压等于降压变压器的输入电压解析：变压器的输入功率、输入电流的大小是由次级负载消耗的功率大小决定的，A、B 错误．用户用电器总电阻减小,据P＝错误!，消耗功率增大，输电线中电流增大，线路损失功率增大,C正确．升压变压器的输出电压等于输电线路上损失的电压加上降压器输入电压，D错误．答案：C4．某用电器距离供电电源为L，线路上的电流为I，若要求线路上的电压降不超过U，已知输电导线的电阻率为ρ,那么,该输电导线的横截面积最小值是（）A.错误!B.错误!C.错误!D.错误!解析:输电线电流I＝错误!,R＝错误!，所以最小横截面积S＝ρ·2LR＝错误!。
(新课标)2020版高中物理第五章交变电流5电能的输送课件选修3_2
4．三种功率的关系 ①P送＝P用＋Δ P；②P送由P用决定，并不是P送决定P用． 5．输电电压 由发电厂决定，与用户无关(当然要满足用户要求)，一般为 定值． 6．损失电压 导线电阻产生的电压，Δ U＝Ir.
7．用户电压 用户用电器两端得到的电压 U 用，小于 U 送． 8．三种电压的关系 U 送＝U 用＋Δ U.(线路电阻与用户为串联关系)
【解析】 发电机的电动势 E，一部分降在电源内阻上，即 I1r，另一部分为发电机的路端电压 U1，升压变压器副线圈电压 U2 的另一部分降在输电线上，即 I2R，其余的就是降压变压器原 线圈 U′2；而 U3 应为灯的额定电压 U 额，具体计算由用户向前 递推即可．
(1)对降压变压器： U′2I2＝U3I3＝nP 灯＝22×6×40 W＝5 280 W 而 U′2＝41U3＝880 V，I2＝Un′P灯2＝5828800 A＝6 A
