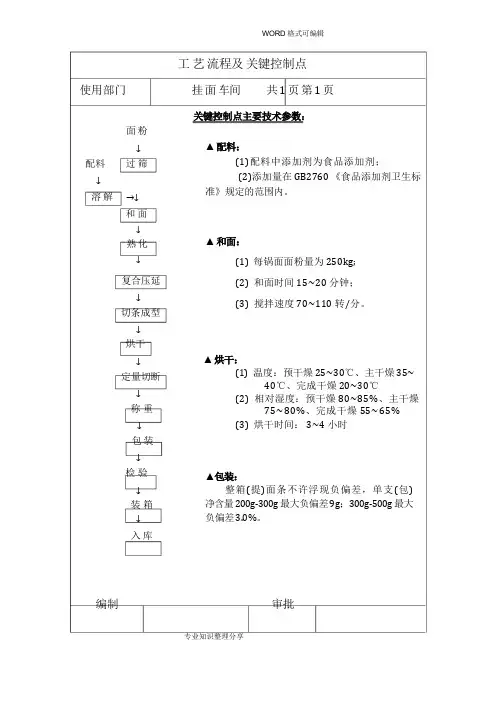

工艺流程及关键控制点使用部门面粉↓配料↓溶解过筛→↓和面↓熟化↓复合压延↓切条成型↓烘干↓定量切断↓称重↓包装↓检验↓装箱↓入库挂面车间共 1 页第 1 页▲(1)配料中添加剂为食品添加剂；(2)添加量在 GB2760 《食品添加剂卫生标准》规定的范围内。
▲(1) 每锅面面粉量为 250kg;(2) 和面时间 15~20 分钟；(3) 搅拌速度 70~110 转/分。
▲(1) 温度：预干燥 25~30℃、主干燥 35~40℃、完成干燥 20~30℃(2) 相对湿度：预干燥 80~85%、主干燥75~80%、完成干燥 55~65%(3) 烘干时间： 3~4 小时▲整箱(提)面条不许浮现负偏差，单支(包)净含量 200g-300g 最大负偏差 9g；300g-500g 最大负偏差 3.0%。
编制审批使用部门挂面车间共 1 页第 1 页名称倒面工序作业指导书1. 检查振动筛运转是否正常，有无杂音，筛网是否完整；2. 面垛一个品种只准有一个半垛，并监督装卸工码垛整齐；3. 每锅倒面量按标准执行，不得少倒或者多倒，熟知本班所生产的产品，以及每种产品所用面粉配比；4. 二楼操作工按铃通知时按时放下面粉；5. 所管卫生区内必须保持干净。
编制审批使用部门挂面车间共 1 页第 1 页名称和面工序作业指导书1．先根据工艺要求定量加入食盐，检查盐水定量罐的出口阀门是否处于关闭状态，检查原料输送设备是否正常。
2．开机前检查和面机内有无异物，底部的卸料闸门是否已关闭，保护装置是否牢靠，电源电压是否正常。
3．和面机开机前需先启动，空转 3~5 分钟，检查有无异常现象和杂音；若设备正常，再停机倒入面粉。
4．面粉加入后，先启动和面机搅拌，然后加水，喷水要均匀，加水总时间在 1~2 分钟。
5．面粉加水后，搅拌时间应控制在 14~15 分钟。
6．不同的添加剂根据其特性彻底溶解后一次加入和面机中。
7．和好的面团放置时间不宜过长。
8．在生产中，不得把手伸入料桶。
方便面设备
