苏教版七年级数学 第五章走进图形世界知识点与典题
夯实基础融会贯通苏教版七年级数学
精准训练提升能力第五章走进图形世界知识点与典题
第一节丰富的图形世界
一、知识点
1、几何图形由点、线、面组成。
面与面相交得到线，线与线相交得到点。
2、棱柱、棱锥中，相邻两个面的交线叫做棱, （其中相邻两个侧面的交线叫侧棱），棱柱中的棱与棱的交点叫棱柱的顶点，棱锥的各侧棱的公共点叫棱锥的顶点.
3、棱柱的侧棱长都相等，棱柱的上、下底面都是相同的多边形，直棱柱的侧面都是长方形，棱锥的侧面都是三角形。
4、七巧板的构成：
它是用一个正方形分割成五个三角形、一个正方形形和一个平行四边形形。
二、典题
1、如图，将下列图形与对应的图形名称用线连接起来：
2、五棱柱有个面，条棱，有个顶点.
六棱柱有个面，条棱，有个顶点.
n棱柱有个面，条棱，有个顶点.
3、一个棱锥有7个面，这是棱锥，它有个侧面.
4、下图是图（1）的正方体切去一块，得到图（2）~（5）的几何体，
①它们各有多少个面？多少条棱？多少个顶点？
②举例说明其他形状的几何体也切去一块，所得到的几何体的面数、棱数和顶点数各是多少．
③若面数记为f，棱数记为e，顶点数记为v，则f+v-e满足什么关系？用其它的几何体验证上面的结论，还成立吗？
5、如图，长方体ABCD－A′B′C′D′有个面，条棱，个顶点．
与棱AB垂直相交的棱有条，与棱AB平行的棱有条．
6、一个棱柱的底面是七边形，则它的侧面有个长方形，它一共有个面．
7、有一个几何体，有9个面，16条棱，那么它有个顶点．
第二节图形的运动
一、知识点
1、图形的运动主要有图形的平移、旋转、翻折。
2、如图所示：
（1）将图形A平移到图形B；
（2）将图形B沿图中虚线翻折到图形C；
（3）将图形C沿其右下方的顶点旋转180°到图形D．
二、典题
1、下列现象中是平移的是（）
A．将一张纸沿它的中线折叠 B．飞蝶的快速转动 C．电梯的上下移动 D．翻开书中的每一页纸张
2、如图，是由9个相同的小三角形组成的三角形
（1）图形2绕它下面的顶点旋转180°度，可以变换到图
形．
（2）图形1沿它的下边缘线翻折可得到图形．
（3）涂出图形1通过平移可以到达的三角形，这样的三角形共有
个．
（4）图形1通过可以变换到图形3．
3、阅读下列材料：如图②，把△ABC沿直线平移线段BC的长度，可以变到△ECD 的位置；如图③，以BC为轴把△ABC翻折180°可以变到△DBC的位置；如图④，以点A为中心，把△ABC旋转1800，可以变到△AED的位置，像这样其中一个三角形是由另一个三角形按平行移动、翻折、旋转等方法变成的，这种只改变位置，不改变形状大小的图形变换，叫做三角形的全等变换．
问：在图①中，可以通过平移、翻折、旋转中的哪一种方法，使△ABE变到△ADF 的位置．
A
B
C
D
A
B C
D
//
/
/
A B C
D
1
2
34
5
6
7
89
第三节展开与折叠
一、知识点
1、将几何体展开成展开图，在几何体展开图中，能识别多个面在几何体中的对应位置。
2、通过展开、折叠，能感受到立体图形与平面图形的关系；有些平面图形可以折叠成立体图形。
二、典题
1、如图是一个正方体的展开图，根据正方体展开图上的编号，写出相对面的号码：3的相对面，4的相对面，5的相对面．
2、若一个长方形能折叠成一个所有棱长均相等的五棱柱的侧面，则该长方形的宽与长之比是
3、在下列正方体的展开中，确定点M、N的位置．
4、如图，圆柱体的表面展开后得到的平面图形是（）
5、如图是一个正方体的侧面展开图，如果将它折叠成一个正方体后相对
的面上的数相等，则图中x＋y的值为．
6、如图，一只壁虎在一座直立的油罐的下方A处发现正上方B
处有一只害虫，它想冲上去吃害虫，但又觉得这样的袭击方式容易暴露自己而让害虫跑掉．它想给害虫一个出其不意，绕过油罐来攻其不备，那么壁虎经过什么路线，才能用最少的时间捕到害虫？(通过圆柱的展开图加以分析，体会立体转化成平面的研究方法)
A
B
12
34
56
x2
3y3
94
第四节主视图、左视图、俯视图
一、知识点
1、从不同方向看同一个物体，常常看到不同的图形．如下图，从正面看到的图形叫做主视图；从左边看到的图形叫做左视图；从上边看到的图形叫做俯视图．
2、画三视图的注意点：
画三视图时，主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等。
二、典题
1、桌上放着一个圆柱形茶叶盒与一盒餐巾纸（如下图所示），
它们的俯视图应是（）
A B C D
2、从不同方向观察如图所示的几何体，不可能看到的是（）
A B C D
3、小华和小芳分别画一个圆柱体的三视图如下，他们画的都很正确，但为什么不同呢？
4、如图，把14个棱长为1cm的正方体木块，在地面上堆成如图所示的立体图形，然后向露出的表面部分喷漆，若1cm2需用漆2g，那么共需用漆_____________g．
5、如图是一个有若干个小正方体搭成的几何体的俯视图，其中小正方形格内的数
字是小正方体的层数，请你画出它的主视图和左视图．
6、有一个正方体，在它的各个面上分别标上数字1、2、3、4、5、6，甲、乙、丙三位同学从三个不同的角度去观察此正方体，观察结果如图所示，问这个正方体各个面上的数字对面各是什么数字？
甲 乙 丙
21
3
5
43。
苏科版七年级数学上册第5章 走进图形世界复习
右面哪一个图形是左面正方体的展开图？
A
B
C
D
正方体需要剪开多少条棱才能将它平 面展开？不同的平面展开图剪开的棱 数一样吗？
右面哪些图形是左面正方体的展开图？
正方体需要剪开多少条棱才能将它平 面展开？不同的平面展开图剪开的棱 数一样吗？
练习2. 如图，已知BC是圆柱底面的直径，AB是圆柱的高，
在圆柱的侧面上，过点A、C嵌有一圈路径最短的金属丝，
现将圆柱侧面沿AB剪开，所得的圆柱侧面展开图是 （ ）
A
B
C
D
让我们努力——
用数学的眼光观察世界； 用数学的思维思考世界； 用数学的语言表达世界。
你能将一张正方形纸片折叠成一个三棱锥吗 （不允许裁剪）？
第5章 《走进图形世界》 复习
第5章 《走进图形世界》复习
问题1. 将这两块相同的直角三角形纸 片相等的边拼在一起（两张纸片不重
叠），可以拼成哪些不同的平面图形？
你是怎样做到的？
基本图形通过有规律的重复变换 可以迭代为复杂优美的图案。
问题2. 右面哪些图形是左面正方体的展开图？
（1） （2）
①
②
③
④ห้องสมุดไป่ตู้
⑤
A
B
C
D
正方体需要剪开多少条棱才能将它平面展
开？不同的平面展开图剪开的棱数一样吗？
问题3. 空洞如何恰好堵上？
①
②
③
④
⑤
问题4. 请向同桌描述你所看到的几何图形， 同桌猜一猜是什图形。（不可以直接 说出该物体的名称）
俯视图打地基； 主视图建大楼； 左视图拆违章。
这节课我们重新认识了…… 这节课我体验到了…… 这节课我还想说……
苏教版七年级数学 第5章走进图形世界
第5章走进图形世界—立体图形、图形的变化一、知识点复习及例题选讲1、知识点1 ：常见立体图形的认识与分类例 1、如图3.1-1，将下列图形与对应的图形名称用线连接起来：例 2、埃及金字塔类似于几何体（）A、圆锥B、圆柱C、棱锥D、棱柱2、知识点2 ：点动成线，线动成面，面动成体例 1、下列图形绕虚线旋转一周，形成一个几何体，在对应横线上，写出几何体的名称。
例 2、点动成线，线动成面，面动成体，请举实例说明。
3、知识点3 ：棱锥、棱柱的棱、侧棱、顶点、底面的概念与统计1）、n棱锥有条棱，个顶点，个面。
n棱柱有条棱，个顶点，个面。
例 1、4棱锥有条棱，个顶点，个面。
5棱柱有条棱，个顶点，个面。
例 2、一个棱锥有7个面，这是棱锥，有个侧面。
例 3、棱柱的长相等，上下底面是的多边形，侧面是。
例 4、下图3.1-8是图（1）的正方体切去一块，得到图（2）~（5）的几何体，它们各有多少个面？多少条棱？多少个顶点？4、知识点4：欧拉公式的内容例 1、将正方体的面数记为f，边数记为e，顶点数记为v，则f+v-e= （）A、1B、2C、3D、4例 2、有一个几何体，有9个面，16条棱，那么它有个顶点。
5、知识点5：图形的变化方式：平移、旋转、翻折例 1、下列图形都是由半圆经过变化而得到的，请说出它们最简单的变化过程。
例 2、如图,先将图（1）中的图形平移到图（2）的方格中，然后绕右下角的顶点旋转180°到图（3）的方格中，再翻折到图（4）的方格中。
例 3、小明用如下左图的胶滚沿从左到右的方向将图案滚涂到墙上，右边所给的四个图案中符合胶滚的图案的是 （ ）二、练习1．下列图形不是立体图形的是 （ ）A ．球B ．圆柱C ．圆锥D ．圆2．圆柱的侧面是 面，上、下两个底面都是 。
3．若一个棱柱的底面是一个七边形，则它的侧面必须有 个长方形，它一共有 个面。
4、想一想会不会有一个多面体，它有10个面，30条棱，20个顶点？5、如图所示的四个图形，既可以通过翻折变换、又可以通过旋转变换得到的图形是（ ）A ．①②③④ B ．①②③ C ．①③ D ．③6、分析图①,②,④中阴影部分的分布规律，按此规律在图③中画出其中的阴影部分。

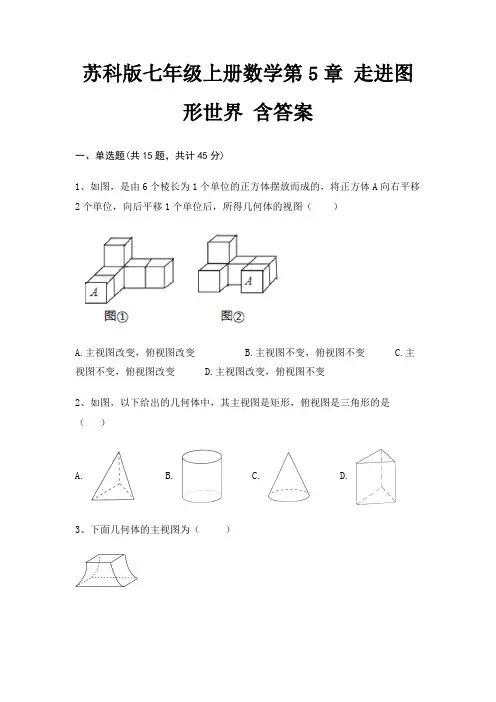

苏科版七年级上册数学第5章 走进图形世界 含答案
苏科版七年级上册数学第5章走进图形世界含答案一、单选题(共15题，共计45分)1、如图，是由6个棱长为1个单位的正方体摆放而成的，将正方体A向右平移2个单位，向后平移1个单位后，所得几何体的视图（）A.主视图改变，俯视图改变B.主视图不变，俯视图不变C.主视图不变，俯视图改变D.主视图改变，俯视图不变2、如图，以下给出的几何体中，其主视图是矩形，俯视图是三角形的是（）A. B. C. D.3、下面几何体的主视图为（）A. B. C. D.4、如图1，放置的一个机器零件，若其主（正）视图如图2所示，则其俯视图为（）A. B. C. D.5、如图下面几何体的左视图是（）A. B. C. D.6、下列四个几何体中，左视图为圆的是（）A. B. C. D.7、如图所示的直角三角形ABC绕直角边AC旋转一周，所得几何体从正面看是（）A. B. C. D.8、如图是一个正方体的表面展开图，则原正方体中与“你”字所在面相对的面上标的字是（）A.遇B.见C.未D.来9、汽车的雨刷把玻璃上的雨水刷干净，是属于（）的实际应用．A.点动成线B.线动成面C.面动成体D.以上答案都不对10、一个几何体的主视图、左视图、俯视图都是圆形，这个几何体可能是（）A.圆柱B.圆锥C.球D.半球11、下列几何体中，主视图、左视图、俯视图完全相同的是（）A.球B.圆锥C.圆柱D.长方体12、用一个平面截去正方体的一个角，则截面不可能是（）A.等腰直角三角形B.等腰三角形C.锐角三角形D.等边三角形13、一个几何体的展开图如图所示，这个几何体是（）A.圆锥B.圆柱C.四棱柱D.四棱锥14、某几何体的三种视图如图所示,则该几何体是( )A.三棱柱B.长方体C.圆柱D.圆锥15、一个几何体由一些小正方体摆成，其主视图与左视图如图所示，其俯视图不可能（）A. B. C.D.二、填空题(共10题，共计30分)16、如图是正方体的表面展开图。
则与“学”字相对的字是 ________．17、从棱长为2cm的正方体毛坯的一角，挖去一个棱长为1cm的小正方体，得到一个如图所示的零件，则这个零件的表面积是________cm2。
苏科版七年级上册数学第5章 走进图形世界含答案(完整版)
苏科版七年级上册数学第5章走进图形世界含答案一、单选题(共15题，共计45分)1、用一个平面去截如图的长方体，截面不可能为（）A. B. C. D.2、由若干个边长为1cm的正方体堆积成一个几何体，它的三视图如图，则这个几何体的表面积是（）A.15cm 2B.18cm 2C.21cm 2D.24cm 23、如图，是一个正方体的展开图，若在其中的三个正方形、、内分别填入适当的数，使得折叠成正方体后，相对面上的两个数互为相反数，则填入正方形中、、内的三个数依次是（）A.0,-1,2B.0,2,-1C.2,-1,0D.-1,0,24、如图中几何体的左视图是（）A. B. C. D.5、用一个平面分别去截：①球；②四棱柱；③圆锥；④圆柱；⑤正方体．截面可能是三角形的有（）A.4个B.3个C.2个D.1个6、由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方体的个数是（）A.4B.5C.6D.97、下列叙述①单项式- 的系数是- ，次数是3次；②用一个平面去截一个圆锥，截面的形状可能是一个三角形；③在数轴上，点A、B分别表示有理数a、b，若a ＞b，则A到原点的距离比B到原点的距离大；④从八边形的一个顶点出发，最多可以画五条对角线；⑤六棱柱有八个面，18条棱．其中正确的有（）A.2个B.3个C.4个D.5个8、矩形ABCD中，AB=3，BC=4，以AB为轴旋转一周得到圆柱，则它的表面积是（）.A.56B.32C.24D.609、用一个平面去截一个正方体，截面的形状不可能是（）A.三角形B.梯形C.六边形D.七边形10、如图所示的几何体的俯视图是（）A. B. C. D.11、如图所示的物体的左视图是（）A. B. C. D.12、如图是几何体的三视图及相关数据，则下列判断错误的是（）A. B. C. D.13、一个直棱柱有12个顶点，那么它的面的个数是（）A.10个B. 9个C.8个D.7个14、如图是几个小立方块所搭的几何体从上面看到的图形，小正方形中的数字表示在该位置的小立方块的个数，则这个几何体从正面看到的图形是( )A. B. C. D.15、由5个大小相同的正方体组成的几何体如图所示,它的左视图是（）A. B. C. D.二、填空题(共10题，共计30分)16、如图，长方体的长为15，宽为10，高为20，点离点的距离为5，一只蚂蚁如果要沿着长方体的表面从点爬到点，需要爬行的最短距离是________．17、请你写出一种几何体，使得它的主视图、左视图和俯视图都一样，它是________18、如图，长方体中，AB=12cm，BC=2cm，B =3cm，一只蚂蚁从点A出发，以4cm/秒的速度沿长方体表面爬行到点′，至少需要________分钟.19、如图所示，要使图中平面展开图折叠成正方体后，相对面上两个数之和为8，则x﹣y+z＝________.20、一张桌子摆放若干碟子，从三个方向上看，三种视图如图所示，则这张桌子上共有________个碟子.21、如右图所示，是一正方体的表面展开图，把展开图折叠成小正方体后，与“害”字一面的相对面上的字是________．22、把如图折成正方体后，如果相对面所对应的值相等，那么________．23、请写出一个主视图、左视图和俯视图完全一样的几何体________ ．24、在画三视图时应遵循________；________；________原则．25、一个长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是________cm2.三、解答题(共5题，共计25分)26、如图是一个正方体的平面展开图，若要使得图中平面展开图折叠成正方体后，相对面上的两个数之和均为5，求x+y+z的值.27、在一个正方体两对侧面各打通一个长方体洞，如图，长方体的一个侧面是正方形，在上面和下面的中心打通一个圆柱体的洞，圆柱直径等于正方形截面的边长．画一画正方体空心部分是一个什么样的几何体．28、如图1是三个直立于水面上的形状完全相同的几何体（下底面为圆面，单位：厘米），将它们拼成如图2的新几何体，求该新几何体的体积（结果保留π）．29、小明用若干个正方形和长方形准备拼成一个长方体的展开图，拼完后，小明看来看去觉得所拼图形似乎存在问题．（1）请你帮小明分析一下拼图是否存在问题，若有多余图形，请将多余部分涂黑；若图形不全，则直接在原图中补全；（2）若图中的正方形边长为5cm，长方形的长为8cm，请计算修正后所折叠而成的长方形的表面积．30、已知一个长方体的长为4cm，宽为3cm，高为5cm，请求出：（1）长方体所有棱长的和．（2）长方体的表面积．参考答案一、单选题(共15题，共计45分)1、D2、B3、B4、D5、B6、A7、C8、A9、D10、B11、A13、C14、B15、C二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、25、三、解答题(共5题，共计25分)27、28、30、。

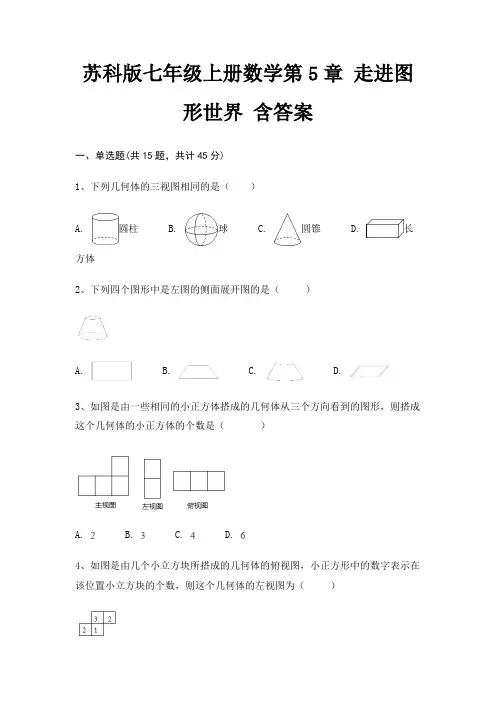

苏科版七年级上册数学第5章 走进图形世界 含答案
苏科版七年级上册数学第5章走进图形世界含答案一、单选题(共15题，共计45分)1、下列几何体的三视图相同的是（）A. 圆柱B. 球C. 圆锥D. 长方体2、下列四个图形中是左图的侧面展开图的是（）A. B. C. D.3、如图是由一些相同的小正方体搭成的几何体从三个方向看到的图形，则搭成这个几何体的小正方体的个数是（）A. B. C. D.4、如图是由几个小立方块所搭成的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，则这个几何体的左视图为（）A. B. C. D.5、如图所示的是一个由5块大小相同的小正方体搭建成的几何体，则它的左视图是（）A. B. C. D.6、长方体的主视图与左视图如图所示(单位：cm)，则其俯视图的面积是（）A.12cm 2B.8cm 2C.6cm 2D.4cm 27、下列立体图形中，侧面展开图是扇形的是（）A. B. C. D.8、下图是一个由6个相同的小立方体组成的几何体，从上面看得到的平面图形是（）A. B. C. D.9、下面图形是棱柱的是（）A. B. C. D.10、图中几何体的左视图是（）A. B. C.D.11、如果用表示1个立方体，用表示两个立方体叠加，用表示三个立方体叠加，那么下图由6个立方体叠成的几何体的主视图是（）A. B. C. D.12、下图是由6个完全相同的小正方体组成的几何体，其俯视图为（）A. B. C. D.13、如图是某几何体的三视图，根据图中的数据，求得该几何体的体积为（）A.800π+1200B.160π+1700C.3200π+1200D.800π+300014、如图是由几个相同的小正方体堆砌成的几何体，其左视图是（）A. B. C. D.15、如图，由四个正方体组成的图形，观察这个图形，不能得到的平面图形是（）A. B. C. D.二、填空题(共10题，共计30分)16、下列几何图形：圆，圆柱，球，扇形，等腰三角形，长方体，正方体，直角，其中平面图形有________个．17、由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是________个．18、如图所示，1条直线将平面分成2个部分，2条直线最多可将平面分成4个部分，3条直线最多可将平面分成7个部分，4条直线最多可将平面分成11个部分．现有n条直线最多可将平面分成56个部分，则n的值为________．19、主视图、俯视图和左视图都是正方形的几何体是________20、如图，计算所给三视图表示的几何体的体积是________．21、如图，用一个平面去截正方体，截面（阴影部分）的形状是________．22、如图所示为一机器零件的三视图．若俯视图中三角形为正三角形，那么请根据图中所标的尺寸，计算这个几何体的表面积为________．23、一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积是________24、一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有________种．25、某几何体的三视图如图所示，则组成该几何体的小正方体的个数是________三、解答题(共5题，共计25分)26、我们知道，长方形绕着它的一边旋转形成圆柱体，圆柱体的侧面展开图为长方形，现将一个长、宽分别为4cm和3cm的长方形绕着它的宽旋转一周，求形成的圆柱体的表面积．27、如图，立方体的每一个面上都有一个自然数，已知相对的两个面上二数之和相等．如果13，9，3的对面的数分别是a，b，c，试求a2+b2+c2﹣ab﹣bc﹣ca之值．28、（1）阅读合作学习内容，解答其中的问题；合作学习如图，矩形ABOD的两边OB，OD都在坐标轴的正半轴上，OD=3，另两边与反比例函的图象分别相交于点E，F，且DE=2，过点E作EH⊥轴于点H，过点F作FG⊥EH于点G。

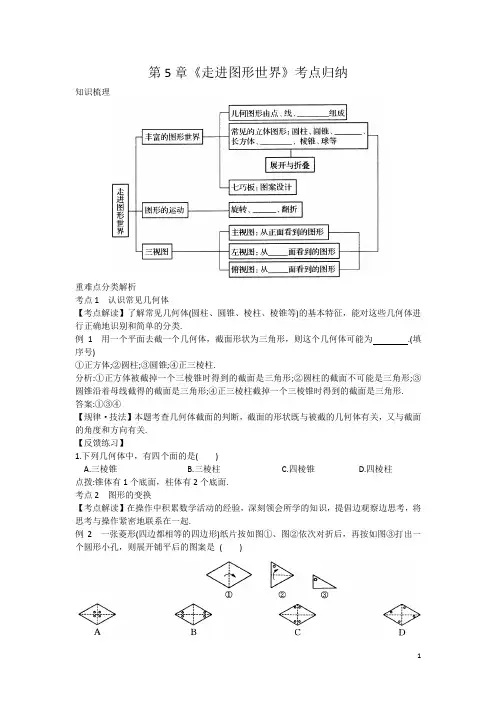

苏科版七年级第5章《走进图形世界》考点归纳
第5章《走进图形世界》考点归纳知识梳理重难点分类解析考点1认识常见几何体【考点解读】了解常见几何体(圆柱、圆锥、棱柱、棱锥等)的基本特征，能对这些几何体进行正确地识别和简单的分类.例1用一个平面去截一个几何体，截面形状为三角形，则这个几何体可能为.(填序号)①正方体;②圆柱;③圆锥;④正三棱柱.分析:①正方体被截掉一个三棱锥时得到的截面是三角形;②圆柱的截面不可能是三角形;③圆锥沿着母线截得的截面是三角形;④正三棱柱截掉一个三棱锥时得到的截面是三角形.答案:①③④【规律·技法】本题考查几何体截面的判断，截面的形状既与被截的几何体有关，又与截面的角度和方向有关.【反馈练习】1.下列几何体中，有四个面的是()A.三棱锥B.三棱柱C.四棱锥D.四棱柱点拨:锥体有1个底面，柱体有2个底面.考点2图形的变换【考点解读】在操作中积累数学活动的经验，深刻领会所学的知识，提倡边观察边思考，将思考与操作紧密地联系在一起.例2 一张菱形(四边都相等的四边形)纸片按如图①、图②依次对折后，再按如图③打出一个圆形小孔，则展开铺平后的图案是( )分析:严格按照图中的顺序先向右翻折，再向右上角翻折，打出一个圈形小孔，展开得到结论. 答案:C【规律·技法】通过图形的平移、旋转、翻折等活动，探索图形之间的变换关系，能利用这些变换进行简单的图案设计. 【反馈练习】2.如图，把一张正方形纸片三次对折后沿虚线剪开，则所得图形大致是( )点拔:可以动手操作一下. 考点3 图形的展开与折叠【考点解读】本考点解题时要抓住以下两点:①记住立体图形的展开图是一个平面图形;②解答时需要展开想象或动手操作探索答案.例3 将图①的正四棱锥A BCDE 沿着其中的四条边剪开后，形成的展开图为图②.下列各组边中，可以为剪开的四条边的是( )A. ,,,AC AD BC DEB. ,,,AB BE DE CDC. ,,,AC BC AE DED. ,,,AC AD AE BC 分析:根据平面图形的折叠及正四棱锥的展开图解答. 答案:A【规律·技法】本题考查的是正四棱锥的展开图，考法较新颖，需要对正四棱锥有充分的理解.【反馈练习】3.如图是一个纸盒的外表面展开图，下面能由它折叠而成的是( )点拨:想象表面展开图中的线在立体图形中的位置关系，或动手操作探索答案.4. (2016·资阳)如图是一个正方体纸盒的外表面展开图，则这个正方体是( )点拨:根据几何体的展开图先判断出三个小圆的位置关系，进而得出结论.5.一个圆柱的底面圆直径为6 cm，高为10 cm，这个圆柱的侧面积是cm2.(结果保留π) 点拨:国柱的侧面展开图是一个长方形，长为底面圆周长，宽为圆柱的高.考点4从不同方向看几何体【考点解读】本考点解题时要抓住以下几点:①掌握从正面看、从左面看、从上面看几何体的方法;②会判断从不同的方向看常见几何体得到的图形;③画从不同的方向看几何体得到的图形时，看得见的棱要画成实线，看不见的棱要画成虚线.例4某商品的外包装盒的三视图如图所示，则这个包装盒的体积是()A. 200πcm3B. 500πcm3C. 1000πcm3D. 2000πcm3分析:根据图示，可得商品的外包装盒是底面圆直径是10 cm，高是20 cm的圆柱，所以这个包装盒的体积是πX(10÷2)2X20=πX 25 X 20=500π(cm3 ).答案:B【规律·技法】首先根据三视图确定物体的形状，再从图中明确解题所需数据，如:高、底面团半径等.【反馈练习】6.如图是一个几何体的三视图.(1)写出这个几何体的名称;(2)画出它的一种表面展开图;(3)若主视图的长为10 cm，俯视图中等边三角形的边长为4 cm，求这个几何体的侧面积.点拨:三棱柱的侧面展开图是一个长方形，长是底面三角形的周长，宽是三棱柱的高.易错题辨析易错点1图形的变换与实际生活的联系例1下列现象不属于平移的是()A.滑雪运动员在白茫茫的平坦雪地上滑行B.大楼电样上上下下迎送客人C.山倒映在湖中D.火车在笔直的铁轨上飞驰而过错误解答:A或D错因分析:缺乏对实际生活现象的理解，如“滑行”“飞驰”等.正确解答:C易错辨析:解答此类题型时，首先要对平移等基本变换的概念有深刻的理解，其次要联系实际生活，知道各种生活现象中所包含的基本图形变换.易错点2判断图形的变换方式例2 图中由①到②所进行的变换是( )A.平移B.旋转C.翻折D.平移、旋转或翻折错误解答:A或B或C错因分析:误以为图形的变换方式唯一.正确解答:D易错辨析:首先要理解平移、旋转、翻折的概念，其次要知道图形的变换方式不唯一，不同的变换方式得到的结果可能相同.易错点3平面图形与立体图形的转换例3 下列四张正方形硬纸片，剪去阴影部分后，沿虚线折叠，可以围成一个封闭的长方体纸盒的是()错因分析:对表面展开图到折叠后的立体图形之间的转换无想象能力，分不清底面和侧面. 正确解答:C易错辨析:根据长方体的结构，通过立体图形与平面图形的转换，逐项分析即可.选项A中可折成无盖正方体纸盒，选项B,D无法折成长方体纸盒.解答此类问题时，还可以动手操作，寻求答案.易错点4判断正方体相对面的数字例4 正方体的六个面上分别标有1,2,3,4,5,6六个数字，如图①~③是其三种不同的放置方式，则与数字6相对的面上的数字是()A. 1B. 5C. 4D. 3错误解答:C错因分析:对数字相对或相邻关系分析错误，没有把三个图结合在一起分析.正确解答:B易错辨析:有的同学不能综合考虑问题条件，顾此失彼，导致不能正确应用推理确定几何体的相对面上的数字.由于正方体的每个面都有四个都面和一个对面，所以通过图示所给的三种不同的放置方式可知:与3相邻的有2,4,5,6，则其对面为1;通过图①②可知与4相邻的有1,3,5,6，则其对面为2;那么与6相对的是5.易错点5利用三视图求物体表面积例5 李强同学用棱长为1的小正方体在桌面上堆成如图所示的图形，然后把露出的表面都涂成红色，则表面被他涂成红色的面积为( )A. 37B. 33C. 24D. 42错误解答:D错因分析:没有考虑到底面无需涂色，把俯视图面积多算了一次.正确解答:B易错辨析:读懂题意，看清题目要求，注意涂色的只是露在外面的面.【反馈练习】1. (2017·南京期末)不透明袋子中装有一个几何体模型，两名同学摸该模型并描述它的特征. 甲同学:它有四个面是三角形;乙同学:它有六条棱.该模型的形状可能是( )A.三棱柱B.四棱柱C.三棱锥D.四棱锥点拨:柱体中不可能出现四个三角形.2. ( 2017·南京期末)如图是正方体的表面展开图，则原正方体相对两个面上的数字之和的最大值是.点拨:－3与3相对，－2与1相对，－1与2相对.3. (2017·苏州模拟)如图，正方体的六个面上标着连续的整数，若相对的两个面上数字的和 相等，则这六个数字的和为 .点拨:考虑所有可能的情况并确认它们是否成立.4. (2017·南京期末)一个几何体，其主视图和左视图如图①所示，其侧面展开图如图②所示， 根据图中信息回答下列问题:(1)在虚线框中画出该几何体的俯视图;(2)用含有,a b 的代数式表示该几何体的体积.点拨:由主视图、左视图及侧面展开图可知该几何体是四棱柱.5. (2017·南京期末)如图，正方形硬纸板的边长为a ，其4个角上剪去的小正方形的边长为 ()2ab b,这样可制作一个无盖的长方体纸盒. (1)这个纸盒的容积为 ;(2)画出这个长方体纸盒的三视图.(在图中用含,a b 的式子标明视图的长和宽)点拨:根据展开图分析出长方体的长、宽、高是关键. 探究与应用探究1 正方体的堆放与三视图例1 如图是由4个小正方体搭成的几何体从上面看到的图形，小正方形中的数字表示该位置上小正方体的个数，则从正面看到的是( )点拨:根据各列小正方体的个数及摆放，想象出从正面看到的形状，即可得出答案.因为从正面看这个几何体，左边一列可看到2个小正方体，右边一列可看到1个小正方体，所以从正面看到的图形是.解答:D规律·提示从正面看，每行从左到右的小正方形个数即立体图形中每层从左到右的小正方体的总列数，从正面看到的每列从上到下的小正方形个数即立体图形中每列从上到下的小正方体的总层数.【举一反三】1.一个物体由多个完全相同的小正方体组成，从不同方向看到的图形如图所示，那么组成这个物体的小正方体的个数是( )A. 2B. 3C. 5D. 10探究2 利用图形的变换来设计图案例2 如图是一个4X4的正方形网格，每个小正方形的边长为1.请你在网格中以左上角的三角形为基本图形，通过平移、对称或旋转变换，设计一个精美图案，使其满足:①过点O的竖直直线两旁的图形完全相同;②所画图案用阴影标识，且阴影部分面积为4.点拨:根据轴对称图形的性质以及阴影部分面积的求法设计图案，本题答案不唯一只要满足题目要求的两个条件即可.解答:如图所示:(答案不唯一)【举一反三】2.国庆节前，市园林部门准备在文化广场特设直径长度均为4m的八个圆形花坛，在花坛内放置面积相同的两种颜色的盆栽花草，要求各个花坛内两种花草的摆设不能相同，如下图中的①和②，请你至少再设计出四种方案.探究3正方体的展开与折叠例3 如图是一个正方体纸盒的外表面展开图，则这个正方体是( )点拨:由表面展开图可知，“●”所在的正方形和“○”所在的正方形是相对的两个面，因此选项A,B都不正确.“◣”所在的正方形和“◢”所在的正方形是相邻的两个面(注意“◣”与“◢”的位置)，且“●”所在的正方形应和“◢”所在的正方形是相邻的两个面，因此选项C不正确.解答:D规律·提示解答这类题目，一要动手操作，仔细观察;二要善于想象，把平面图形按想象的样子折一折;三要总结规律，从而提高自身的识图能力.【举一反三】3.如图，小丽制作了一个对面图案均相同的正方体礼品盒，则这个正方体礼品盒的展开图可能是( )探究4立体图形中最短距离问题例4 如图①，一只虫子从圆柱上点A处，绕圆柱一圈爬到点B处，请画出它爬行的最短路线.点拨:解决立体图形中两点间的最短距离问题，通常将立体图形展开成平面图形，转化为平面上两点间的距离问题.解答:如图②，将圆柱的侧面沿着线段AB剪开得到一个长方形，点B'与点B是圆柱侧面上同一个点，连接B A'，线段B A'即为虫子爬行的最短路线.规律·提示有关几何体的最短距离问题可以通过它的表面展开图来解决，这是解决有关几何体最短距离问题的一种常用方法.【举一反三】4.如图，一只虫子从圆锥底面点A处沿着侧面爬行一圈到点O处，请画出它爬行的最短路线.参考答案知识梳理面棱柱正方体平移左上重难点分类解析【反馈练习】1.A2.C3.B4.C5. 60π6.(1)这个几何体的名称是三棱柱;(2)如图所示;(3)这个几何体的侧面积为120cm2.易错题辨析【反馈练习】1.C2. 13. 394.(1)如图所示(2)该几何体的体积为2ab . 5.(1) 2(2)b a b ; (2)探究与应用 【举一反三】 1.C2.利用平移、旋转、翻折来设计图案即可，如图所示，答案不唯一.3.A4.如图，把圆锥侧面展开，连接AO ，则线段AO 即为虫子爬行的最短路线.。
秋七年级数学上册第5章走进图形世界本章总结提升导学课件新版苏科版
本章总结提升
例3 [2017·河北]如图5－T－3是由相同的小正方体木块粘 在一起的几何体，它的主视图是( A )
[解析] 主视图是从图形的正面观察得到的图形， 注意后排左上角的那个小正方体．故选A.
图5－T－3
本章总结提升
例4 [2017·毕节]一个几何体是由一些大小相同的小立方块
摆成的，其主视图和俯视图如图5－T－5所示，则组成这个几
第5章 走进图形世界
本章总结提升
知识框架 整合提升Βιβλιοθήκη 本章总结提升知识框架
本章总结提升
整合提升
问题1 常见几何体的特征
在日常生活中，我们常见的几何体有哪些？你能说出它们 的特征吗？
本章总结提升
例1 图5－T－1画出了8个立体图形． (1)请你找出图中与图②具有相同特征的图形，并说明相同的特 征是什么； (2)找出其他具有相同特征的图形，并说出相同的特征是什么．
何体的小立方块最少有( B )
A．3个
B．4个
C．5个 D．6个
图5－T－5
本章总结提升
[解析] 根据主视图与俯视图可得，此几何体共两层，第一层分前后两 排，前一排共 2 个立方块，后一排 1 个立方块；第二层 1 个立方块，因 此最少有 4 个小立方块．故选 B.
本章总结提升
【归纳总结】由三视图确定构成几何体的小正方体数量的三 步法： 第一步：根据主视图，数出每列中的小正方形的个数，在俯 视图对应列中的小正方形内填入相应的数字；第二步：根据 左视图，数出每列中小正方形的个数，在俯视图对应行中的 小正方形内也都填入相应的数字；第三步：取俯视图中每个 小正方形内的一对数中的较小的一个，并把它们相加，所得 结果就是组成这个几何体所需小正方体的个数．
【汇总】苏科版七年级上册数学第5章 走进图形世界含答案
苏科版七年级上册数学第5章走进图形世界含答案一、单选题(共15题，共计45分)1、如图，该几何体的左视图是（）A. B. C. D.2、如图，小亮用6个相同的小正方体搭成一个立体图形，研究几何体的三视图的变化情况，若由图①变到图②，其三视图中不改变的是（）A.主视图B.主视图和左视图C.主视图和俯视图D.左视图和俯视图3、如图是一个正方体的表面展开图，则原正方体中，与“安”字所在面相对的面上标的字是（）A.重B.泰C.山D.于4、如图是一个正方体的平面展开图，若把它折成一个正方体，则与空白面相对的面上的字是（）．A.北B.京C.欢D.迎5、下列图形中，能通过折叠围成一个三棱柱的是（）A. B. C.D.6、如图是一个圆锥，下列平面图形既不是它的三视图，也不是它的侧面展开图的是（）A. B. C. D.7、一个正方体的每个面都写有一个汉字．其平面展开图如图所示，那么在该正方体中，和“您”相对的字是（）A.新B.年C.愉D.快8、下列立体图形中，俯视图不是圆的是( )A. B. C. D.9、与左边左视图所对应的实物图是（）A. B. C. D.10、在下面四个几何体中，左视图是三角形的是（）A. B. C. D.11、由若干个相同的小正方体搭成一个几何体，从上面看，它的形状图如图所示，小正方形中的数字表示该位置上的小正方体的个数，则从左面看这个几何体的形状是（）A. B. C. D.12、如果如图是某几何体的三视图，那么这个几何体是（）A.圆柱B.正方体C.球D.圆锥13、如图所示的图形是由高和直径相同的5个圆柱搭成的几何体，其左视图是（）A. B. C. D.14、左图所示物体的左视图是（）A. B. C. D.15、如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的左视图和俯视图的面积之和为（）A.6B.7C.8D.9二、填空题(共10题，共计30分)16、如图是一个正方体的表面展开图,还原成正方体后,标注了字母A的面是正方体的正面,若正方体的左面与右面所标注代数式的值相等,则x的值是________.17、如图是某正方体的展开图，则原正方体相对两个面上的数字和的最大值是________.18、如图是某个几何体的展开图，写出该几何体的名称________。
(全优)苏科版七年级上册数学第5章 走进图形世界 含答案
苏科版七年级上册数学第5章走进图形世界含答案一、单选题(共15题，共计45分)1、如图所示，正方体的展开图为（）A. B. C. D.2、如图是由相同小正方体组成的立体图形，其俯视图为（）A. B. C. D.3、如图所示的三视图表示的几何体是（）A.长方体B.正方体C.圆柱体D.三棱柱4、如下摆放的几何体中，主视图与左视图有可能不同的是（）A. B. C. D.5、已知某圆锥的底面圆的半径r=2cm，将圆锥侧面展开得到一个圆心角θ=120°的扇形，则该圆锥的母线长l为（）A.3cmB.4cmC.5cmD.6cm6、如图，在一水平面上摆放两个几何体，它的主视图是（）A. B. C. D.7、下列展开图中,不能围成几何体的是( ).A. B. C. D.8、下列平面图形中，经过折叠不能围成正方体的是（）A. B.C. D.9、如图所示的几何体的俯视图是（）A. B. C. D.10、如图所示的几何体，其左视图是（）A. B. C. D.11、如图所示是一个几何体的三视图，这个几何体的名称是（）A.圆柱体B.三棱锥C.球体D.圆锥体12、如图所示的物体的左视图（从左面看得到的视图）是（）A. B. C. D.13、如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是（）A.从前面看到的形状图的面积为5B.从左面看到的形状图的面积为3 C.从上面看到的形状图的面积为3 D.三种视图的面积都是4 14、下列图形中，不是正方体表面展开图的图形的个数是（）A.1个B.2个C.3个D.4个15、由一些大小相同的小正方形组成的几何体俯视图和左视图如图所示，那么，组成这个几何体的小正方体个数可能有（）A.8块B.6块C.4块D.12块二、填空题(共10题，共计30分)16、下图是由六个棱长为的正方体组成的几何体,则从上面看得到的平面图形的面积是________.17、如图所示是一个正方体纸盒的展开图，在其中的四个正方形内标有数字1、2、3和﹣3，折成正方体后，相对面上的两数互为相反数，则A处应填________．18、如图所示，是一个正方体的平面展开图，当把它折成一个正方体时，与空白面相对的字应该是________．19、将一个长4cm宽2cm的矩形绕它的一边所在的直线旋转一周，所得几何体的体积为________cm3．20、正放的圆柱形水杯的正视图为________，俯视图为________．21、“生命在于运动”是法国著名哲学家伏尔泰提出来的，这句话也被认为是体育哲学运动观和生命观重要命题．小明同学将这几个字写在一个正方体纸盒的每个面上，其平面展开图如图所示，那么在该正方运动体中，和“动”相对的字是________．22、一个正方体的每个面都写有一个汉字，其平面展开图如图所示，那么在该正方体中，和“超”相对的字是________．23、一个无盖的长方形包装盒展开后如图所示（单位：cm），则其容积为________cm3.24、钻石原石看起来并不起眼，但经过精心设计、切割、打磨，就会成为璀璨夺目的钻石．钻石切割是多面体截面在实际生活中的一个应用．将已经加工成三棱柱形状的钻石原石进行切割，只切一刀，切截面的形状可能是________．（填一种情况即可）25、如图是棱长为2cm的正方体，过相邻三条棱的中点截取一个小正方体，则剩下部分的表面积为________cm2．三、解答题(共5题，共计25分)26、一个几何体的三视图如图，求这个几何体的侧面积？27、在一块长为，宽为的长方形铁片的四个角都剪去一个边长为的小正方形，然后折成一个无盖的盒子，求这个盒子的表面积（用含、的代数式表示）.28、如图，长方体的每个面上都写着一个自然数，并且相对两个面所写两数之和相等．若10的对面写的是质数a，12的对面写的是质数b，15的对面写的是质数c，求ab+bc+ac﹣a2﹣b2﹣c2的值．29、已知正方体的展开图如图所示，如果正方体的六个面分别用字母A，B，C，D，E，F表示，当各面上的数分别与它对面的数互为相反数，且满足B=1，C=﹣a2﹣2a+1，D=﹣1，E=3a+4，F=2﹣a时，求A面表示的数值．30、如图，从上往下看，，，，，六个物体，分别能得到，，，，，哪个图形？把上下两种对应的图形于物体连接起来.参考答案一、单选题(共15题，共计45分)1、A2、B3、A4、D5、D6、B7、B8、C9、B10、D12、D13、B14、B15、B二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、三、解答题(共5题，共计25分)26、27、28、29、30、。
