封隔器设计说明书
Y241-114封隔器设计
所谓封隔器，是指具有弹性密封元件，并藉此封隔环空、隔绝气层，以控制产(注)液,保护套管的井下工具。随着石油工业的兴起和发展，伴随着封隔器的问世和演变。据记载，世界上最早使用的封隔器是美国“种子袋”封隔器，由早期的油田经营商拉夫纳兄弟等人开始使用。1861年，经木质的表层导管下入的早期油管柱就带有这种封隔器。1865年，世界上第一次使用小尺寸的套管，其底端所接的也是这种封隔器。
关键词：封隔器；高压；注水；设计
The Design of Packer of Y241-114Form
Abstract:Packerof thisstudyiswidelyusedinoil andgaswellsoperatingadownhole tool,its role is torealizethe depth directionin the wellstratifiedoperation.Slipson thepackerpackersupportaftertheplay,locktheroleofrubbertube,theperformancehas adirectimpactonoilproductionandproductionsafety.With thedeepening exploitationof oiland gas fields, stratigraphicsituation morecomplex, layered work more and morecommon, theuse of packer demandmoreandmore, packer system failuresituations have occurred, causing damage to production .
Y241-114型封隔器主要用于分层注水中，该型封隔器中设计的内锁紧机构，实现了机构的重复坐封，提高了承压能力，采用的单向卡瓦结构，对注水工艺管柱进行扶正和锚定，提高了传统的无卡瓦封隔器的承压能力与解封力。同时还采用新型胶筒材料，能使密封元件更好耐高温、高压。因此该封隔器具有承压能力高，使用寿命长，密封效果好，能够满足高压分注工艺要求。

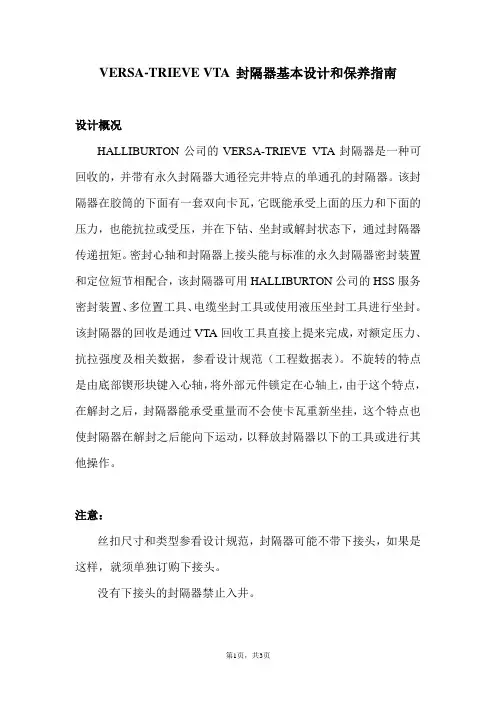

VERSA-TRIEVE VTA 封隔器基本设计和保养指南
VERSA-TRIEVE VTA 封隔器基本设计和保养指南设计概况HALLIBURTON公司的VERSA-TRIEVE VTA封隔器是一种可回收的，并带有永久封隔器大通径完井特点的单通孔的封隔器。
该封隔器在胶筒的下面有一套双向卡瓦，它既能承受上面的压力和下面的压力，也能抗拉或受压，并在下钻、坐封或解封状态下，通过封隔器传递扭矩。
密封心轴和封隔器上接头能与标准的永久封隔器密封装置和定位短节相配合，该封隔器可用HALLIBURTON公司的HSS服务密封装置、多位置工具、电缆坐封工具或使用液压坐封工具进行坐封。
该封隔器的回收是通过VTA回收工具直接上提来完成，对额定压力、抗拉强度及相关数据，参看设计规范（工程数据表）。
不旋转的特点是由底部锲形块键入心轴，将外部元件锁定在心轴上，由于这个特点，在解封之后，封隔器能承受重量而不会使卡瓦重新坐挂，这个特点也使封隔器在解封之后能向下运动，以释放封隔器以下的工具或进行其他操作。
注意：丝扣尺寸和类型参看设计规范，封隔器可能不带下接头，如果是这样，就须单独订购下接头。
没有下接头的封隔器禁止入井。
设计原理封隔器到达预定位置后，激发坐封工具。
采用HSS或MPT型坐封工具，能在下钻过程中机械锁定封隔器，它是通过隔开坐封销钉来防止封隔器提前坐封，直到对液压工具打压。
如果用密封装置来坐封封隔器，就需要从油管串内投球下去，并坐到球座上，然后对油管打压，推动密封装置的活塞，坐封工具活塞向下运动，推动坐封套以及所有的封隔器外部元件下行，这种力使卡瓦依靠上、下锲形块向外挤，卡瓦牙吃入套管。
进一步的运动挤压和膨胀胶筒，完成坐封。
在起出坐封工具之后，内卡瓦能保持封隔器的坐封冲程，一旦坐封，封隔器就会按设计规范表的数据，承受向上或向下的机械载荷或压力载荷。
要回收封隔器，采油的密封装置须先从井内起出，然后将回收工具下入并插入封隔器，回收工具上的ACME棘爪与封隔器的上接头挂合，然后上提，剪断回收工具顶部和封隔器底部的销钉，改变换位滑套位置，释放开锁销，并允许心轴上行，一旦换位滑套位置改变，第三套销钉就被剪断，释放原来与换位滑套挂合的凸耳，继续的上提就会传递到与心轴连接的封隔器上接头，心轴底部的台肩上提下锲形块，心轴上端的扣环提起胶筒心轴和封隔器的上锲形块，一旦心轴完成其解封冲程，封隔器就会完全解封，上提的悬重就可从指重表看出。
Y211封隔器
Y211-115型封隔器
一、用途：该封隔器主要用于分层试油、分层采油、卡水、防砂、分层注水等井下作业，该工具具有结构简单，操作使用方便等优点。
二、技术规范：
1. 工具总长（mm）: 1540
2. 钢体最大外径（mm）：Ф115
3. 扶正块张开最大外径（mm）：Ф136
4. 扶正块并紧最大外径（mm）：Ф120
5. 内通径(mm): Ф52
6. 承受压差(MPa)：正向25,反向8
7. 工具两端连接螺纹：27/8 TBG
8. 坐封力（KN）：60～80
9. 适用套管：51/2
Y211-115型封隔器
1.上接头
2.中心管
3.隔环
4.胶筒
5.限位套
6.锥体
7.卡瓦
8.卡瓦座
9.扶正器座10.弹簧11.扶正块12.滑环套13.滑环销钉14.滑环15.下接头
四、注意事项：
1．封隔器下井前应用相应的通井规通井，用套管刮削器进行刮削作业。
2．所选用的封隔器是否与所适用的套管规格相符。
3．封隔器的坐封位置要避开套管接箍。
4．封隔器的下入速度应维持在每根不应少于10秒，且速度要均匀。
5．下井前要检查封隔器换轨是否灵活、可靠。
油气田用井下封隔器简明设计流程
油气田用井下封隔器简明设计流程非侵权申明本文系我个人首次公开，其中涉及的专业名称或行业知识，不涉及其他任何个人和单位知识产权！特此申明！1.前言油气田用井下封隔器是石油天然气开采过程中使用的井下工具，属于上部完井工具中的一类。
其主要作用是封隔油层、气层和水层，或是在井下施工作业中暂时封堵油、套环空。
一般需要包含坐封系统、解封系统、承载系统、承压系统和下入安全系统等，我们的设计也会从这五大系统入手。
大致可分为自封式、压缩式、楔入式、扩张式和组合式，目前使用最多的是压缩式封隔器。
其主要性能指标为额定压力等级、额定耐温等级、坐封方式、解封方式及使用环境等。
井下封隔器的设计不同于一般的机械机构设计，其跨越机械、石油开采等多个领域，包含机械原理、材料防腐、液压设计、橡胶件设计等多个学科，对于刚刚进入社会或多年从事井下工具现场服务人员来说，掌握起来难度还是较大，希望能通过本文能对大家有一定的帮助。
2.确定设计方向1.首先根据客户的要求确定该井下封隔器使用环境，是常规环境、H2S环境还是CO2、H2S环境，这样可以大致确认封隔器主体材料的选择并进行成本核算；2.其次是确定封隔器的结构形式，采用何种坐封方式，是否需要解封，是否需要承载系统等；3.然后确定有无可以参照的设计，市面上是否有类似产品，比较分析该产品是否能够满足客户要求，有没有更好的改进方式，比如可靠性、经济性等方面；4.最后需要明确最终验收标准。
3.坐封系统封隔器的坐封一般分为液压坐封、机械坐封和下工具坐封这三种坐封方式，对于自封式封隔器不在考察范围内。
坐封系统的设计参数为坐封载荷的大小。
1.液压坐封液压坐封是封隔器与油管连接，在封隔器下端连接暂堵球座或堵塞器一起下入设计井深，油管环空憋压，促使封隔器活塞运动挤、压胶筒，使其与套管或井筒内壁贴合，从而实现油、套环空的分隔。
该坐封系统一般需要包含运动的活塞、液缸、防止液缸回移的棘齿环以及防止活塞提前移动的启动结构（一般为剪切销、或剪切螺钉）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
封隔器设计说明书 Y241-114封隔器设计 摘 要:本文研究的封隔器就是油气井作业中使用广泛的一种井下工具,其作用就是在油井深度方向实现分层作业。封隔器上的卡瓦锚定后起到支撑封隔器、锁定胶皮筒的作用,其性能的好坏直接影响到油井的产量与生产安全。随着油气田开采的深入,地层情况越来越复杂,分层作业越来越普遍,对封隔器的使用要求也越来越高,封隔器系统失效的情况时有发生,给生产造成损失。 本文概述了油田常用的封隔器的类型、参数、命名及其工作原理;讨论了目前封隔器所用的胶筒的发展现状;分析了卡瓦对套管的损坏机理,讨论了卡瓦齿形对其受力的影响及对套管损坏的影响;分析了Y241-114封隔器的工作原理以及结构特征并对各重要零部件进行强度校核,进而完成对Y241-114封隔器的设计,得出结论。 Y241-114型封隔器主要用于分层注水中,该型封隔器中设计的内锁紧机构,实现了机构的重复坐封,提高了承压能力,采用的单向卡瓦结构,对注水工艺管柱进行扶正与锚定,提高了传统的无卡瓦封隔器的承压能力与解封力。同时还采用新型胶筒材料,能使密封元件更好耐高温、高压。因此该封隔器具有承压能力高,使用寿命长,密封效果好,能够满足高压分注工艺要求。 关键词:封隔器;高压;注水;设计 The Design of Packer of Y241-114 form
Abstract: Packer of this study is widely used in oil and gas wells operating a downhole tool, its role is to realize the depth direction in the well stratified operation、 Slips on the packer packer support after the play, lock the role of rubber tube, the performance has a direct impact on oil production and production safety、With the deepening exploitation of oil and gas fields, stratigraphic situation more complex, layered work more and more common, the use of packer demand more and more, packer system failure situations have occurred, causing damage to production 、 This article outlines the common oilfield packer type, parameters, name and the working principle; discuss the current packer cones used in the development of the status quo; of the slip of the casing of the failure mechanism, gear slips discussed The influence of its shape and the influence of casing damage of the Y241-114 packer works and structural characteristics and strength check of all major components, and then complete the Y241-114 packer Design, draw a conclusion、 Y241-114 packer is mainly used in water injection、 It has the locking mechanism, and makes the realization of the repeated closures、 It can bears high pressure、 The packer using a one-way slip structure makes the water injection string centralized and 封隔器设计说明书 anchored, and it also enhances the traditional non-slip packer capacity and the pressure of being lifted、 The packer also adoptes the new rubber material to seal better under high pressure and high temperature、 So it can be bears high-pressure, and has long service life, seals effectly, and met the high-pressure injection、 Key words: packer; hypertension; water injection; design 目 录
1 绪 论.............................................................................................. 错误!未定义书签。 1、1 前言.................................................................................... 错误!未定义书签。 1、2 封隔器的发展.................................................................... 错误!未定义书签。 1、3 封隔器的应用.................................................................... 错误!未定义书签。 1、3、1 封隔器基本用途.................................................................................. 2 1、3、2 封隔器选用依据.................................................................................. 2 1、4 封隔器的结构.................................................................................................... 3 1、4、1 密封部分.............................................................................................. 3 1、4、2 锚定部分.............................................................................................. 3 1、4、3 扶正部分.............................................................................................. 3 1、4、4 坐封部分.............................................................................................. 4 1、4、5 锁紧部分.............................................................................................. 4 1、4、6 解封部分.............................................................................................. 4 1、5 封隔器的类型.................................................................................................... 4 1、5、1 封隔器的分类....................................................................................... 4 1、5、2 封隔器型号编制................................................................................... 4 1、6 常用封隔器的工作原理..................................................................................... 6 2 Y241-114封隔器的设计 .............................................................................................. 10 2、1 总体方案设计................................................................................................... 10 2、2 结构设计........................................................................................................... 10 2、3 工作原理........................................................................................................... 11 2、3、1 坐卡、坐封过程 ................................................................................ 11 2、3、2 解卡、解封过程 ................................................................................ 11 2、4 密封元件的设计................................................................. 错误!未定义书签。 2、4、1 合理形状与尺寸的确定.................................................................... 12 2、4、2 密封元件材质的选用.......................................... 错误!未定义书签。 2、5 卡瓦部分的设计................................................................. 错误!未定义书签。 2、5、1 普通卡瓦封隔器对套管的损坏 ............................ 错误!未定义书签。
