基本逻辑门电路
基本逻辑门电路 ppt课件
1
教材分析
——重点与难点
教学重点：理解基本逻辑概念，熟记逻辑 符号、真值表、逻辑表达式、运算规则 教学难点：逻辑表达式与运算
8
1
教材分析
——教学目标
知识目标：通过理论学习，让学生熟练掌握逻辑表达式、逻辑符
号、运算规则及真值表。
能力目标：通过学习，学生能记住并写出表达式和相应的真值表，
并能进行简单的逻辑运算。
情感目标：学生通过学习逻辑门电路，可以在掌握后收获成就感，
这对于每一个学生的自信心将是极大的提升；同时，学习必须一丝
不苟，这样可以培养学生的细心和耐心，端正学习态度才能最终学
到知识。
9
2
教法设计--教学理念
86%
中职教育的根本就是为学生就业服务。所以，我们在
教学中必须通过理论学习，加强实践，突出专86业%训练，
4
教学过程 --过程设计
2 新课探讨 （2）巩固练习 学生通过课堂练习加深对所学内容的理解， 通过练习得到提高。
添加标题
（添3）加归标纳题小结 结合教学重难点，归纳课堂小结并用添表加格标进题
行对比。
16
5
教学反思
本课通过讲授法及演示法进行理论学习，让学生掌握了较重要的理论 知识，为学生后面章节的学习打下来坚实的基础。在授课中能让学生 了解到逻辑运算的丰富内涵，激发学生的兴趣，为后面的复合门电路 实训奠定基础。这对于动手能力强的他们来说，能初步入门到一个新 领域将是无比美妙的事，也能带领他们进入逻辑电路设计创造的新世 界，促使他们不断开阔进取。同时，作为教师应当给予更多的鼓励和 支持，激发学生的创作热情。
（添1）加三标种题基本逻辑运算和逻辑门的学习（教学重点和添难加点标） 题
基本逻辑门电路典型练习题10
基本逻辑门电路典型练习题101．监控系统控制电路如图所示，电键S闭合时，系统白天和晚上都工作；电键S断开时，系统仅晚上工作．在电路中虚框处分别接入光敏电阻（受光照时阻值减小）和定值电阻，则电路中，C是____________（选填“与门”、“或门”或“非门”），光敏电阻是__________（选填“A”或“B”）【答案】或门B【详解】由题意可知：S断开时监控系统晚上光线较暗时自动开始工作，白天光线不暗时不工作，所以滑动变阻器与光敏电阻相连，即光敏电阻是B；S闭合时，监控系统白天和晚上都能工作，所以电键S应与定值电阻相连，C中两个条件有一个满足就工作，所以C是或门.考点：逻辑电路.2．如图是一个应用某逻辑电路制作的简单车门报警电路图．图中的两个按钮S1、S2分别装在汽车的两道门上．只要其中任何一个开关处于开路状态，发光二极管（报警灯）就发光．则该逻辑电路是___门电路，并在图中画出这种门电路的符号；当S1、S2都闭合时，A、B的输入都为___，Y端输出为____；当S1断开时，___端的输入为1，Y端输出为____．（门电路有输入电压或有输出电压都记为1，无输入电压或无输出电压都记为0）【答案】或00A1【详解】驾驶员离开汽车后，两个车门均处于关闭状态，与两个车门对应的开关S1和S2均闭合，这时发光二极管不会发光报警.因为S1和S2闭合后，电流不通过发光二极管.当有其他人打开了某一个门时，S1或S2就处于断开状态，这时就有电流通过发光二极管，使其发光报警.可见，这一装置实际上是一个“或”门电路.. 当S1、S2都闭合时，A、B的输入都为0时，，Y端输出为0，当S1断开时，A端的输入为1，Y端输出为1考点：考查了逻辑电路的应用点评：关键是理解或门逻辑电路的特点3．逻辑电路在电子线路中有着重要的应用.某词学利用“非”门电路设计了一个路灯自动控制R，是一个光敏电阻，门电路.天黑了，让路灯自动接通；天亮了，让路灯自动熄灭，图中G与有光线照射时，光敏电阻的阻值会显着减小，R是可调电阻，起分压作用.“非”门电路能将输入的商电平转变为低电平，或将低电平转变为高电平，J为路灯总开关控制继电器，它在获得高电压时才启动（图中未画路灯电路）（1）当天黑时，G R变大还是变小？“非”门电路获得高电平还是低电平？J得到高电压还是低电压？（2）如果路灯的开关自动接通时天色还比较亮，现要调节自动控制装置，使得它在天色较黑时才会自动接通开关，应将R调大一些还是调小一些？【答案】(1)大，低，高(2)大【详解】（1）天黑时，光线减弱，光敏电阻RG变大，A端输入低电压，Y端输出高压信号，J得到高压，开始控制路灯工作。
逻辑门电路工作原理
逻辑门电路工作原理
逻辑门电路是数字电子电路中的基本元件，用于进行逻辑运算和控制。
逻辑门电路主要由晶体管和其他电子元件组成，在输入端和输出端之间传输电信号进行逻辑计算。
逻辑门电路根据其功能可以分为与门、或门、非门、与非门、或非门等。
与门的原理是当所有输入端同时为高电平（1）时，输出端才
为高电平；否则输出端为低电平（0）。
或门的原理是当任意一个输入端为高电平时，输出端就为高电平；只有当所有输入端都为低电平时，输出端才为低电平。
与非门的原理是与门的输出端的电平进行取反操作，即当所有输入端同时为高电平时，输出端为低电平；否则输出端为高电平。
或非门的原理是或门的输出端的电平进行取反操作，即当任意一个输入端为高电平时，输出端为低电平；只有当所有输入端都为低电平时，输出端才为低电平。
逻辑门电路通过输入信号的组合来进行逻辑计算，并将计算结果通过输出端输出。
逻辑门电路可以根据需要进行组合和级联，实现更复杂的逻辑功能，如加法器、计数器等。
总之，逻辑门电路通过控制和组合输入信号，实现逻辑计算和控制的功能，是数字电子电路中重要的基本元件。
基本逻辑门电路1教案
基本逻辑门电路1教案课程名称：基本逻辑门电路授课对象：高中电子学课程学生课时数：1课时教学目标：1.了解逻辑门电路的基本概念和原理；2.掌握基本的逻辑门电路的符号、真值表和功能；3.能够根据给定的逻辑需求构造逻辑门电路。
教学准备：1. PowerPoint课件；2.白板和马克笔；3.逻辑门电路实验器材；4.手抄题。
教学过程：Step 1 引入（5分钟）1.引言：今天我们将学习逻辑门电路的基本概念和原理，在电子学中，逻辑门电路是最基础的电路之一，广泛应用于计算机、通信等领域。
2.引导学生回顾前几课学到的内容，回答问题：“什么是电路？电路有哪些基本元件？”Step 2 理论部分（15分钟）1.逻辑门电路的定义：逻辑门电路是能够完成逻辑运算的电路，它根据输入信号的逻辑状态产生相应的输出信号。
2.逻辑门电路的符号和真值表：引导学生认识常见的逻辑门电路符号，如与门（AND）、或门（OR）、非门（NOT）等，并介绍其真值表。
3.逻辑门电路的功能：通过示例演示不同逻辑门电路的功能，如与门为逻辑与运算、或门为逻辑或运算、非门为逻辑非运算等。
4.单一逻辑门电路的构建：引导学生理解和掌握构建单一逻辑门电路的方法，如与非门（NAND）、异或门（XOR）等。
Step 3 实验演示（20分钟）1.引导学生进行实验观察：教师现场演示不同逻辑门电路的实验，通过输入不同的信号观察输出结果，引导学生思考不同逻辑门电路的功能和实现方法。
2.学生操作实验：分成小组，让学生亲自操作实验装置，通过构造不同逻辑门电路验证其功能和正确性。
Step 4 巩固练习（15分钟）1.随堂测试：教师发放手抄题，让学生独立完成试题，检测学生是否理解和掌握了逻辑门电路的基本概念、符号、功能等。
2.答疑解惑：检查并讲解测试题答案，解答学生在学习过程中遇到的问题。
Step 5 总结和课堂小结（5分钟）1.总结：通过今天的学习，学生应该掌握逻辑门电路的基本概念、符号、真值表和功能，并能够构建单一逻辑门电路。
电工电子技术基础知识点详解1-2-基本逻辑门电路
基本逻辑门电路1．基本概念在数字电路中，门电路是最基本的逻辑元件，它的应用极为广泛。
所谓门就是一种开关，它能按照一定的条件去控制数字信号通过或不通过。
门电路的输入信号和输出信号之间存在一定的逻辑关系，所以门电路又称为逻辑门电路。
基本逻辑门电路有与门、或门和非门，逻辑门电路可以用二极管、三极管等分立元件组成，更常用的是集成门电路。
2. 基本逻辑关系逻辑电路的基本逻辑关系有“与逻辑”、“或逻辑”和“非逻辑”。
(1) 与逻辑“与”逻辑是指当决定某件事的几个条件全部具备时，该件事才会发生，这种因果关系称为“与”逻辑关系，实现“与”逻辑关系的电路称为“与”门电路。
例如在图1所示的照明电路中，开关A和B串联，只有当A“与”B同时接通时（条件），电灯才亮（结果），电路具有“与”逻辑功能。
“与”逻辑可用下式表示B=F⋅A图1 “与”门电路举例式中小圆点“.”表示A、B的“与”运算，又称逻辑乘，应用时往往省略“.”。
(2)“或”逻辑“或”逻辑是指当决定某件事的几个条件中，只要有一个条件具备，该件事就会发生，这种因果关系称为“或”逻辑关系，实现“或”逻辑关系的电路称为“或”门电路。
例如在图2所示的照明电路中，开关A和B关联，只要开关A “或”B有一闭合，灯就会亮，所以图2电路具有“或”逻辑功能。
“或”逻辑可用下式表示B=AF+图2 “或”门电路举例式中符号“+”表示A 、B “或”运算，又称逻辑加。
3．“非”逻辑在逻辑关系中，“非”就是否定或相反的意思。
实现“非”逻辑关系的电路称为“非”门电路。
图3所示照明电路中，当开关A 断开（“0”）时，灯亮（“1”）；开关A 合上（“1”）时，灯不亮（“0”）。
这表示条件和结果是相反的逻辑关系，这种关系称为“非”逻辑关系，所以图3电路具有“非”逻辑功能。
可写为A F =图3 “非”门电路式中A 上的短横线表示“非”的意思，读作“A 非”或“非A ”。
能够实现逻辑运算的电路称为逻辑门电路。

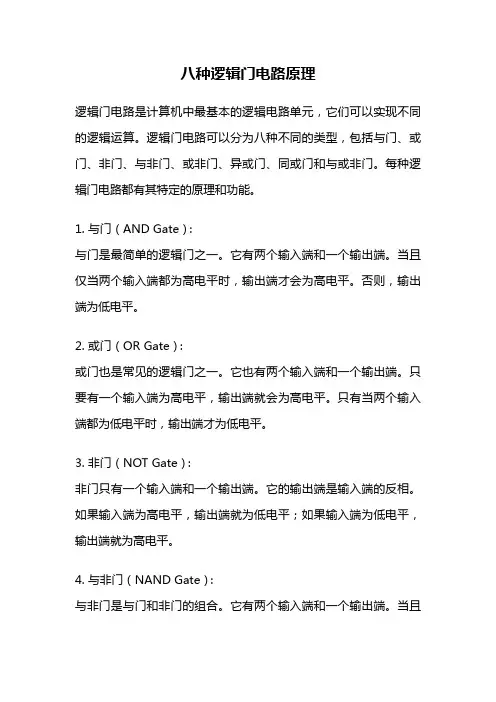

八种逻辑门电路原理
八种逻辑门电路原理逻辑门电路是计算机中最基本的逻辑电路单元，它们可以实现不同的逻辑运算。
逻辑门电路可以分为八种不同的类型，包括与门、或门、非门、与非门、或非门、异或门、同或门和与或非门。
每种逻辑门电路都有其特定的原理和功能。
1. 与门（AND Gate）：与门是最简单的逻辑门之一。
它有两个输入端和一个输出端。
当且仅当两个输入端都为高电平时，输出端才会为高电平。
否则，输出端为低电平。
2. 或门（OR Gate）：或门也是常见的逻辑门之一。
它也有两个输入端和一个输出端。
只要有一个输入端为高电平，输出端就会为高电平。
只有当两个输入端都为低电平时，输出端才为低电平。
3. 非门（NOT Gate）：非门只有一个输入端和一个输出端。
它的输出端是输入端的反相。
如果输入端为高电平，输出端就为低电平；如果输入端为低电平，输出端就为高电平。
4. 与非门（NAND Gate）：与非门是与门和非门的组合。
它有两个输入端和一个输出端。
当且仅当两个输入端都为高电平时，输出端为低电平；其他情况下，输出端为高电平。
5. 或非门（NOR Gate）：或非门是或门和非门的组合。
它有两个输入端和一个输出端。
只有当两个输入端都为低电平时，输出端才为高电平；其他情况下，输出端为低电平。
6. 异或门（XOR Gate）：异或门有两个输入端和一个输出端。
当且仅当两个输入端的电平不同时，输出端才为高电平；如果两个输入端的电平相同，输出端为低电平。
7. 同或门（XNOR Gate）：同或门是异或门的补充。
它也有两个输入端和一个输出端。
当且仅当两个输入端的电平相同时，输出端为高电平；如果两个输入端的电平不同，输出端为低电平。
8. 与或非门（AOI Gate）：与或非门是与门、或门和非门的组合。
它有两个输入端和一个输出端。
当且仅当其中一个输入端为高电平，另一个输入端为低电平时，输出端为高电平；其他情况下，输出端为低电平。
这八种逻辑门电路原理的应用非常广泛，可以用于实现各种复杂的逻辑运算。
《基本门电路》课件
04
基本门电路的实例分析
与门的实例分析
总结词
实现逻辑与运算
详细描述
与门是一种基本的逻辑门电路，它实现逻辑与运算。当 输入信号同时为高电平时，输出信号为高电平；当输入 信号中至少有一个为低电平时，输出信号为低电平。
或门的实例分析
总结词
实现逻辑或运算
详细描述
或门是一种基本的逻辑门电路，它实现逻辑或运算。当输入信号中至少有一个为高电平时，输出信号为高电平； 当输入信号同时为低电平时，输出信号为低电平。
总结词
与非门是一种逻辑门电路，其输出信号在任一输入信号为高电平时为低电平，在所有输 入信号都为低电平时为高电平。
详细描述
与非门的符号通常是一个方框，其中有两个输入端和一个输出端。当两个输入端中至少 有一个输入高电平时，输出端输出低电平；当两个输入端都输入低电平时，输出端输出
高电平。与非门具有与非逻辑功能，可以实现信号的逻辑组合、控制和互锁等功能。
门电路的分类
总结词：分类标准
详细描述：根据其功能和结构，门电路可以分为多种类型，如与门、或门、非门 等。这些不同类型的门电路具有不同的输入和输出逻辑关系。
门电路的应用
总结词：实际应用
详细描述：门电路在计算机、通信、控制等领域有广泛的应用。例如，计算机的CPU内部就大量使用了门电路来实现各种逻 辑运算和数据处理功能。
或非门的符号与特性
总结词
或非门是一种逻辑门电路，其输出信号仅在所有输入信 号都为低电平时才为低电平。
详细描述
或非门的符号通常是一个方框，其中有两个输入端和一 个输出端。当两个输入端中至少有一个输入低电平时， 输出端输出低电平；当两个输入端都输入高电平时，输 出端输出高电平。或非门具有或非逻辑功能，可以实现 信号的逻辑组合、控制和互锁等功能。
基本逻辑门电路教案
基本逻辑门电路教案教学设计说明：电子线路》是电子电工专业的必修课程，旨在培养技能型、实用型人才。
本课程结合当前实际，并参考了有关职业技能鉴定标准中的应知应会内容，注重培养学生的实践能力、科学探究能力和自主研究能力。
同时，以学生为主的教育思想贯穿整个教学过程，旨在培养学生的研究兴趣、实事求是和勇于探索的科学态度和科学精神，提高学生的科学素养和促进学生的全面发展。
本节课程将讨论数字电路的基础——门电路的逻辑关系和功能。
教学目标与任务：知识与技能：学生将理解基本的逻辑关系，包括“与”关系、“或”关系和“非”关系；学会分析二极管和三极管的开关特性；掌握逻辑门电路及其逻辑功能表达方式。
过程与方法：以实验探索为主线，帮助学生得出与、或、非门电路的输入和输出之间的逻辑真值关系。
能力目标：培养学生观察、分析、推理的能力，提高学生独立思考、归纳总结和解决问题的能力。
通过实验，培养学生科学的探究和团结协作的精神，激发学生研究这门课程的兴趣及热情。
教学内容与教学任务说明：本节课程内容相对抽象，传统的讲授方式可能会使学生感到枯燥乏味。
因此，我们将采用实验演示、参与教学、多媒体展示等多种教学形式，让学生在实验中不仅能将新知识与生活联系起来，还能对门电路有深刻的印象。
通过实验，学生将总结出逻辑关系，激发学生的想像能力和探索精神，培养学生自主研究及协作研究的意识和能力。
教学重点：1、基本的逻辑关系：“与”关系、“或”关系、“非”关系。
2、三种逻辑门电路的工作原理及其逻辑功能。
教学难点：基本逻辑门电路的逻辑功能。
通过教师的指导和自身的积极探索，学生可以亲自感悟教学过程中体现师生交流和积极互动的重要性。
多媒体教学可以充分利用教学资料，优化教学环境，从而提高教学效率。
动手实践可以让学生主动研究，提高他们的动手能力。
自主研究可以培养学生自主探究能力，使他们学会认知，为其以后终生研究奠定坚实的基础。
在实训教室中，学生可以使用实验工具、学案和专题研究网站等多种资源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本逻辑门电路
逻辑门电路是构成数字电路的基础。
它们是能够执行逻辑操作的电子元件，通过输入电信号和逻辑规则，输出电信号。
现如今，逻辑门电路应用非常广泛，例如计算机、移动设备和工业、医疗领域等，都离不开逻辑门电路的应用。
一. 逻辑门电路分类
逻辑门电路可以分为基础逻辑门电路和组合逻辑门电路。
基础逻辑门电路的作用是完成基本逻辑运算，其中包括与门、或门、非门。
组合逻辑门电路是基础逻辑门电路的组合，输出还可以输入到其它逻辑门电路中。
1.与门
与门又叫AND门，它的输入端接有两个或多个信号，只有当所有的输入信号都为1时，输出信号才为1，否则输出信号为0。
2.或门
或门又叫OR门，它的输入端有两个信号或多个信号，只要有一个输入信号为1，输出信号就为1，否则输出信号为0。
3.非门
非门又叫NOT门，它的输入端只有一个信号，如果该信号为1，则输出信号为0；反之，如果输入信号为0，则输出信号为1。
二. 逻辑门电路的组合
组合逻辑门电路包括多个基础逻辑门电路的组合，为用户提供了
各种复杂的逻辑运算。
常见的组合逻辑门电路有：
1.与-非门
与-非门又叫NAND门，它的输入和输出都是逆的。
当所有输入信
号都为1时，输出信号为0，否则输出信号为1。
2.或-非门
或-非门又叫NOR门，它的输入和输出都是逆的。
只有当所有输入
信号都为0时，输出信号才为1，否则输出信号为0。
3.异或门
异或门又叫XOR门，它的输入端有两个信号或多个信号，只有当
输入信号中正好有一个为1时，输出信号才为1，否则输出信号为0。
三. 逻辑门电路的应用
逻辑门电路在计算机领域有极其广泛的应用。
只有逻辑门电路的
组合，才能实现计算机的算数运算和逻辑运算；只有逻辑门电路的组合，才能实现大型计算机的逻辑控制和存储器的运算。
此外，逻辑门
电路还广泛应用于移动设备和工业、医疗领域中。
总之，逻辑门电路是数字电路的基础，由此可见，它在各种电器
中有着重要的应用作用。
无论是基础逻辑门电路还是组合逻辑门电路，
都具有广泛的应用前景。
相信在今后的发展中，逻辑门电路还会有更广泛的用途。
