项目9 行星齿轮变速器结构、原理和
行星齿轮变速器原理解析
齿轮变速机构原理:
前离合器接合，后离合器分离，为低档； 前离合器分离，后离合器接合，为超速档。
二、行星齿轮变速机构
行星齿轮机构的组成： 它由太阳轮或称为中心轮、行星齿轮、行
２、传动比计算
小齿轮做中间齿轮 ，与传动比无关。 当行星架未制动时 ，行星架３以n3 转动。对整体行星 排施加一个与行星 架３转速大小相等 、方向相反的速度 －n3，这对构件的 相对速度无影响， 使行星排变为定轴 式转动。
齿圈
行星轮
太阳轮
行星架
传动比：i
主动轴转速n主 从动轴转速n从
＝从动齿轮齿数Ｚ从 主动齿轮齿数Ｚ主
备注
太阳轮 行星架 齿圈 行星架 太阳轮 齿圈
n1/n3=1+α n3/n1=1/1+α
同向 减速增扭
同向 增速减扭
2）锁定太阳轮
行星轮自动并顺时针公转， 齿圈也顺时针旋转 问题：以下两种类型在AT 中适宜做哪一个档位？
主动件 齿圈
从动件 锁定件 行星架 太阳轮
行星架 齿圈
太阳轮
传动比 n2/n3=1+α/α
转，降速，传动比较大，在汽车上常用作前进2档；反之 ，若行星架主动，齿圈被动，最大齿轮带动较大齿轮旋 转，升速，传动比略小于1，在汽车上用作前进超速1档
3．当行星架固定时 太阳轮主动，齿圈被动，最小齿轮带动较大齿轮旋
转，降速，反向，在汽车上用作倒档。
五、换档执行机构工作原理
行星齿轮变速器的换档执行机构主要 由离合器、制动器和单向离合器三种执行 元件组成。离合器和制动器是以液压方式 控制行星齿轮机构元件的旋转，而单向离 合器则是以机械方式对行星齿轮机构的元 件进行锁止。
第章 行星齿轮变速器结构与工作原理
宁夏工商职业技术学院
2、拉威娜式自动变速器齿轮机构动力传递 路线
1）行星架制动，小太阳轮输入 传动路线： 小太阳轮→短行星齿轮→长行星齿轮（仅有
自转）→内齿圈→输出轴，此变速结果为 同向减速传动。
宁夏工商职业技术学院
2）大太阳轮制动，小太阳轮输入 传动路线： 小太阳轮→短行星齿轮→长行星齿轮（随
应用相对较小。
3 小减速比 (e) 太阳轮 齿圈 行星架 汽车自动变速器减速挡。
4 小增速比 (b) 太阳轮 行星架 齿圈 汽车自动变速器超速挡。
5 减速反向 (c) 行星架 太阳轮 齿圈 汽车自动变速器倒挡。
6 增速反向 (f) 行星架 齿圈 太阳轮
应用相对较小。
宁夏工商职业技术学院
3.2.4 多排行星齿轮机构
离合器、制动器、单向离合器统称为自动变速器行星 齿轮机构换档执行元件或施力元件。
宁夏工商职业技术学院
3.4 典型行星齿轮传动原理及工作 分析
3.4.1 拉威娜式行星齿轮传动原理
图3-13 拉威娜式行星齿轮变速机构 1-小（前）太阳轮；2-行星架；3-短行星轮；4-长行星齿轮；5-齿圈；6-大（后）太阳轮
轮机构等速传动。
宁夏工商职业技术学院
2、离合器的组成
图3-8 自动变速器离合器
宁夏工商职业技术学院
3、离合器的工作过程
各钢片与摩擦片压紧接 合在一起时，具有共同 转速并传递相应的转矩。
芯体或壳体可以与输入轴、 输出轴、太阳轮、内齿圈、 行星架、单向离合器中任 意一个部件直接或间接相 连。
通过壳体或芯体可将输入（力矩 及转速）导入或将输出（变换后 的力矩及转速）导出，也可将行 星齿轮机构中的任两个元件连接 一起，实现直接传动。

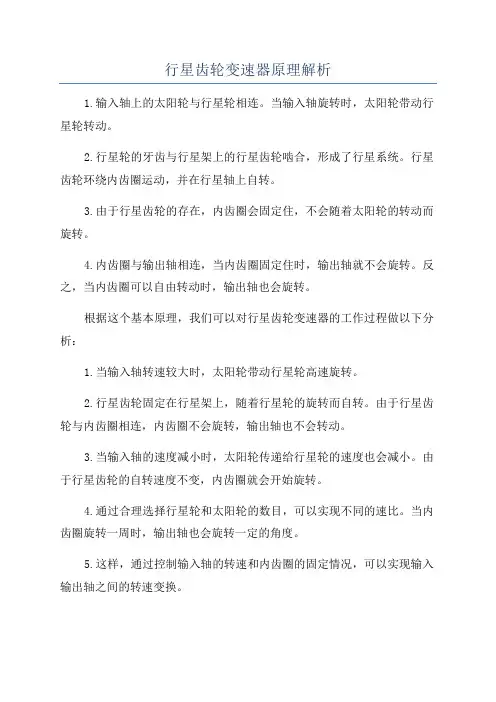

行星齿轮变速器原理解析
行星齿轮变速器原理解析
1.输入轴上的太阳轮与行星轮相连。
当输入轴旋转时，太阳轮带动行星轮转动。
2.行星轮的牙齿与行星架上的行星齿轮啮合，形成了行星系统。
行星齿轮环绕内齿圈运动，并在行星轴上自转。
3.由于行星齿轮的存在，内齿圈会固定住，不会随着太阳轮的转动而旋转。
4.内齿圈与输出轴相连，当内齿圈固定住时，输出轴就不会旋转。
反之，当内齿圈可以自由转动时，输出轴也会旋转。
根据这个基本原理，我们可以对行星齿轮变速器的工作过程做以下分析：
1.当输入轴转速较大时，太阳轮带动行星轮高速旋转。
2.行星齿轮固定在行星架上，随着行星轮的旋转而自转。
由于行星齿轮与内齿圈相连，内齿圈不会旋转，输出轴也不会转动。
3.当输入轴的速度减小时，太阳轮传递给行星轮的速度也会减小。
由于行星齿轮的自转速度不变，内齿圈就会开始旋转。
4.通过合理选择行星轮和太阳轮的数目，可以实现不同的速比。
当内齿圈旋转一周时，输出轴也会旋转一定的角度。
5.这样，通过控制输入轴的转速和内齿圈的固定情况，可以实现输入输出轴之间的转速变换。
总结起来，行星齿轮变速器是一种通过多个行星齿轮的组合，实现输入输出轴之间转速变换的机械传动装置。
它的基本原理是利用行星齿轮的自转和固定，实现输入轴转速和输出轴转速之间的变化。
通过合理选择行星轮和太阳轮的数目，可以实现不同的速比，满足不同转速需求。

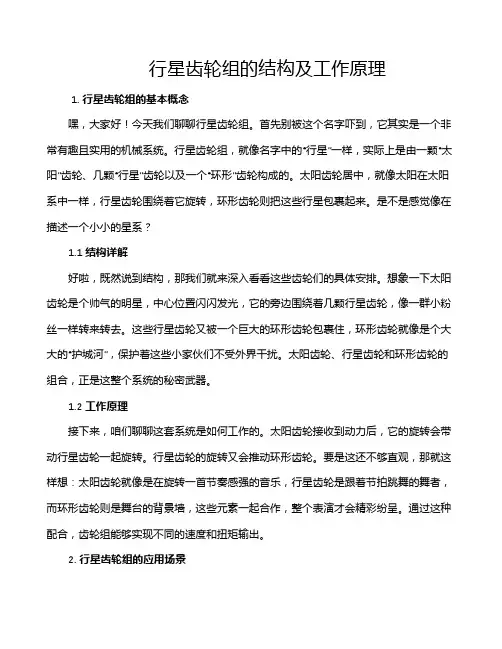

行星齿轮组的结构及工作原理
行星齿轮组的结构及工作原理1. 行星齿轮组的基本概念嘿，大家好！今天我们聊聊行星齿轮组。
首先别被这个名字吓到，它其实是一个非常有趣且实用的机械系统。
行星齿轮组，就像名字中的“行星”一样，实际上是由一颗“太阳”齿轮、几颗“行星”齿轮以及一个“环形”齿轮构成的。
太阳齿轮居中，就像太阳在太阳系中一样，行星齿轮围绕着它旋转，环形齿轮则把这些行星包裹起来。
是不是感觉像在描述一个小小的星系？1.1 结构详解好啦，既然说到结构，那我们就来深入看看这些齿轮们的具体安排。
想象一下太阳齿轮是个帅气的明星，中心位置闪闪发光，它的旁边围绕着几颗行星齿轮，像一群小粉丝一样转来转去。
这些行星齿轮又被一个巨大的环形齿轮包裹住，环形齿轮就像是个大大的“护城河”，保护着这些小家伙们不受外界干扰。
太阳齿轮、行星齿轮和环形齿轮的组合，正是这整个系统的秘密武器。
1.2 工作原理接下来，咱们聊聊这套系统是如何工作的。
太阳齿轮接收到动力后，它的旋转会带动行星齿轮一起旋转。
行星齿轮的旋转又会推动环形齿轮。
要是这还不够直观，那就这样想：太阳齿轮就像是在旋转一首节奏感强的音乐，行星齿轮是跟着节拍跳舞的舞者，而环形齿轮则是舞台的背景墙，这些元素一起合作，整个表演才会精彩纷呈。
通过这种配合，齿轮组能够实现不同的速度和扭矩输出。
2. 行星齿轮组的应用场景这套行星齿轮组的设计其实非常巧妙，应用也特别广泛。
咱们可以在许多机械设备中见到它们，比如汽车变速器、风力发电机甚至一些高科技的航天器。
行星齿轮组的好处就是它能在保证稳定性的同时，实现高效的动力传输。
就像咱们平时用的那些变速器，咻咻咻地换挡，实际上就是在利用这套系统的精妙设计。
2.1 汽车变速器在汽车变速器中，行星齿轮组的作用不可小觑。
它帮助汽车在不同速度下运行得更加平稳。
不管你是需要低速大扭矩，还是高速低扭矩，行星齿轮组都能轻松搞定。
这种变化就像是变魔术一样，将动力需求完美匹配到不同的驾驶场景。
2.2 风力发电机至于风力发电机，行星齿轮组则负责将风力转换成电力。

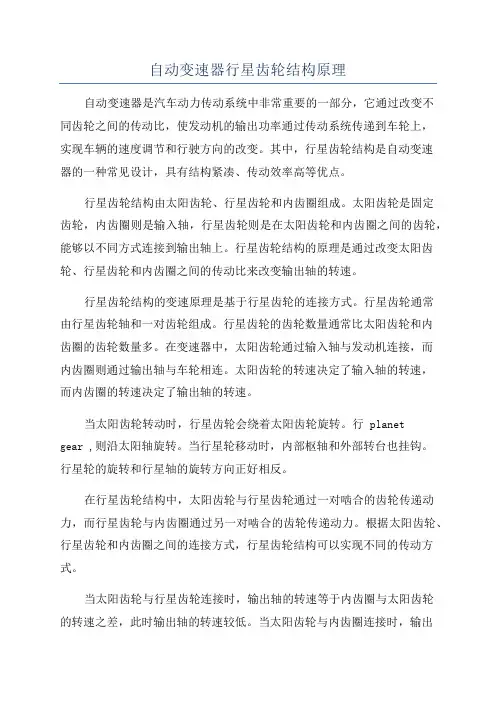

自动变速器行星齿轮结构原理
自动变速器行星齿轮结构原理自动变速器是汽车动力传动系统中非常重要的一部分，它通过改变不同齿轮之间的传动比，使发动机的输出功率通过传动系统传递到车轮上，实现车辆的速度调节和行驶方向的改变。
其中，行星齿轮结构是自动变速器的一种常见设计，具有结构紧凑、传动效率高等优点。
行星齿轮结构由太阳齿轮、行星齿轮和内齿圈组成。
太阳齿轮是固定齿轮，内齿圈则是输入轴，行星齿轮则是在太阳齿轮和内齿圈之间的齿轮，能够以不同方式连接到输出轴上。
行星齿轮结构的原理是通过改变太阳齿轮、行星齿轮和内齿圈之间的传动比来改变输出轴的转速。
行星齿轮结构的变速原理是基于行星齿轮的连接方式。
行星齿轮通常由行星齿轮轴和一对齿轮组成。
行星齿轮的齿轮数量通常比太阳齿轮和内齿圈的齿轮数量多。
在变速器中，太阳齿轮通过输入轴与发动机连接，而内齿圈则通过输出轴与车轮相连。
太阳齿轮的转速决定了输入轴的转速，而内齿圈的转速决定了输出轴的转速。
当太阳齿轮转动时，行星齿轮会绕着太阳齿轮旋转。
行 planetgear ,则沿太阳轴旋转。
当行星轮移动时，内部枢轴和外部转台也挂钩。
行星轮的旋转和行星轴的旋转方向正好相反。
在行星齿轮结构中，太阳齿轮与行星齿轮通过一对啮合的齿轮传递动力，而行星齿轮与内齿圈通过另一对啮合的齿轮传递动力。
根据太阳齿轮、行星齿轮和内齿圈之间的连接方式，行星齿轮结构可以实现不同的传动方式。
当太阳齿轮与行星齿轮连接时，输出轴的转速等于内齿圈与太阳齿轮的转速之差，此时输出轴的转速较低。
当太阳齿轮与内齿圈连接时，输出轴的转速等于内齿圈与太阳齿轮的转速之和，此时输出轴的转速较高。
通过改变太阳齿轮、行星齿轮和内齿圈之间的连接方式，变速器可以实现不同的传动比，从而实现车辆的加速、匀速和减速等行驶状态。
总之，行星齿轮结构是自动变速器中一种常见的传动设计，通过改变太阳齿轮、行星齿轮和内齿圈之间的传动比，实现输出轴的转速调节。
行星齿轮结构具有结构紧凑、传动效率高等优点，在现代汽车中得到广泛应用。

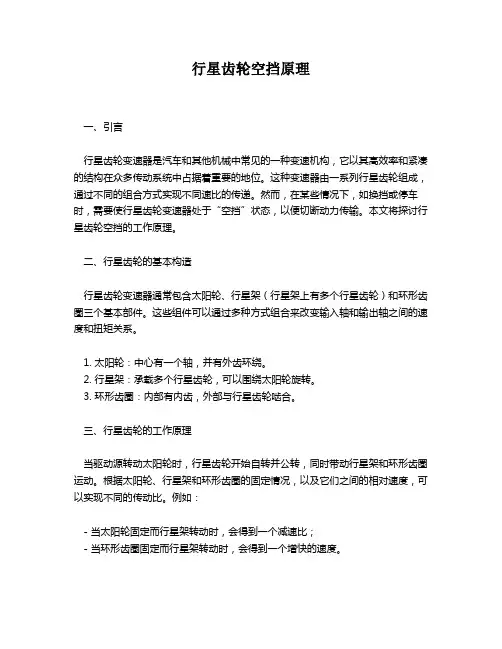

行星齿轮空挡原理
行星齿轮空挡原理一、引言行星齿轮变速器是汽车和其他机械中常见的一种变速机构，它以其高效率和紧凑的结构在众多传动系统中占据着重要的地位。
这种变速器由一系列行星齿轮组成，通过不同的组合方式实现不同速比的传递。
然而，在某些情况下，如换挡或停车时，需要使行星齿轮变速器处于“空挡”状态，以便切断动力传输。
本文将探讨行星齿轮空挡的工作原理。
二、行星齿轮的基本构造行星齿轮变速器通常包含太阳轮、行星架（行星架上有多个行星齿轮）和环形齿圈三个基本部件。
这些组件可以通过多种方式组合来改变输入轴和输出轴之间的速度和扭矩关系。
1. 太阳轮：中心有一个轴，并有外齿环绕。
2. 行星架：承载多个行星齿轮，可以围绕太阳轮旋转。
3. 环形齿圈：内部有内齿，外部与行星齿轮啮合。
三、行星齿轮的工作原理当驱动源转动太阳轮时，行星齿轮开始自转并公转，同时带动行星架和环形齿圈运动。
根据太阳轮、行星架和环形齿圈的固定情况，以及它们之间的相对速度，可以实现不同的传动比。
例如：- 当太阳轮固定而行星架转动时，会得到一个减速比；- 当环形齿圈固定而行星架转动时，会得到一个增快的速度。
四、行星齿轮的空挡原理要让行星齿轮变速器处于空挡状态，就需要阻止任何动力从输入轴传递到输出轴。
这通常是通过以下一种或多种方法实现的：1. 所有元件自由转动：如果太阳轮、行星架和环形齿圈都不受约束，都可以自由转动，那么行星齿轮机构就失去了传动作用，相当于进入了空挡状态。
在这种情况下，尽管驱动部分仍在转动，但无法驱动从动部分，因此无法传递动力。
2. 断开离合器：许多行星齿轮变速器都包含离合器或制动器，用于控制各个组件的连接或断开。
当需要进入空挡时，可以通过断开必要的离合器或制动器来阻止动力传输。
五、结论行星齿轮变速器的空挡原理基于解除对所有主要组件的约束，或者通过离合器和制动器的控制来阻止动力传递。
理解这个原理对于正确操作和维护行星齿轮变速器至关重要，尤其是在涉及安全性的应用中，如汽车驾驶。
行星齿轮减速器结构和原理
行星齿轮减速器结构和原理
导语：行星齿轮减速器属于精密减速电机，具有很高的工作效率和适用性；行星齿轮减速器按照功率分为小型行星齿轮减速器、大功率行星减速器
行星齿轮减速器属于精密减速电机，具有很高的工作效率和适用性；行星齿轮减速器按照功率分为小型行星齿轮减速器、大功率行星减速器，分别应用于不同的领域场景中；下面详细介绍行星齿轮减速器的结构组成和工作原理。
一、行星齿轮减速器结构组成
行星齿轮减速器结构主要又行星轮、太阳轮、内齿圈、行星架、驱动源（马达、电机）组合而成。
二、行星齿轮减速器工作原理
1.级数：行星齿轮的套数。
由于一套行星齿轮无法满足较大的传动比，有时需要2套或者3套来满足用户较大的传动比的要求.由于
增加了行星齿轮的数量，所以2级或3级减速机的长度会有所增加，效率会有所下降。
2.回程间隙：将输出端固定，输入端顺时针和逆时针方向旋转，使输入端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移就是回程间隙.
3.行星齿轮减速器由一个内齿环(A)紧密结合于齿箱壳体上，环齿中心有一个自外部动力所驱动之太阳齿轮(B)介于两者之间有一组由三颗齿轮等分组合于托盘上之行星齿轮组(C)该组行星齿轮依靠着出力轴、内齿环及太阳齿支撑浮游于期间；当入力侧动力驱动太阳齿时，可带动行星齿轮自转，并依循着内齿环之轨迹沿着中心公转，行星之旋转带动连结于托盘之出力轴输出动力。
行星齿轮机构变速原理
行星齿轮机构变速原理嘿，朋友们！今天咱们来唠唠行星齿轮机构变速原理这事儿。
这可不是什么枯燥的学术话题哦，就像探索一个神秘的机械小宇宙一样有趣。
我有个朋友叫小李，他是个汽车迷。
有一次我们聊天，他就跟我说起汽车变速器里的行星齿轮机构，可把我给吸引住了。
那行星齿轮机构啊，就像是一个小团队，里面的每个成员都有自己独特的任务，共同协作来实现变速这个大目标。
行星齿轮机构主要由太阳轮、行星轮、行星架和齿圈这几个部分组成。
你可以把太阳轮想象成这个小团队的核心领导，它在中间呢。
行星轮就像是围绕着领导转的小助手，而且还不止一个行星轮哦，通常是好几个呢，它们都安装在行星架上。
这行星架就好比是小助手们的活动场地，带着行星轮一起转。
齿圈呢，就像是这个小团队的外部框架，限制着大家的活动范围。
那这个小团队是怎么实现变速的呢？这可就有趣了。
当我们固定住其中一个部件的时候，其他部件之间的相对运动就会发生变化，就像在玩一个特殊的游戏规则。
比如说，如果我们把齿圈固定住，然后让太阳轮转动起来，这时候行星轮就会一边绕着太阳轮公转，一边在行星架的带动下自转。
就好像小助手们在领导的指挥下，按照特定的规则进行复杂的舞蹈动作。
这个时候，行星架的转速就会和太阳轮的转速有一个特定的比例关系，这个比例关系就是变速的关键所在。
我还有个搞机械维修的朋友老张，他给我讲过一个例子。
他在维修一辆汽车的变速器时，就遇到了行星齿轮机构的问题。
那辆车变速的时候老是有顿挫感。
老张就像一个侦探一样，开始检查行星齿轮机构。
他发现原来是行星轮和齿圈之间的磨损比较严重，就好比这个小团队里的小助手和外部框架之间的配合出了问题。
小助手们不能顺畅地按照规则工作了，那整个团队的工作效率当然就下降了。
这就导致了变速的时候不顺畅，出现顿挫感。
咱们再换个情况看看。
如果把行星架固定住，让太阳轮转动，那行星轮就只能在原地自转，同时带动齿圈转动。
这种情况下，太阳轮、行星轮和齿圈之间又会有另外一种转速的比例关系。
行星齿轮机构的传动原理和结构_图文
2.单排单级行星齿轮机构的组成及变速原理
（1）单排单级行星齿轮机构的组成
单排单级行星齿轮机构由太阳轮、行 星齿轮架及行星轮和齿圈组成。
齿圈制有内齿，其余齿 轮均为外齿，太阳轮位于 机构中心，行星轮一般有 3个或4个，空套（或装滚 针轴承）在行星齿轮轴上 ，行星齿轮轴均布地固定 在行星架上。
行星轮即可绕行星轴自 转，又可绕太阳轮公转。 太阳轮与行星轮是外啮合 ，二者旋转方向相反；行 星轮与齿圈是内啮合，二 者旋转方向相同。行星齿 轮系统的齿轮均采用斜齿 常啮合状态
（3）单排双级行星齿轮机构传动分析和传动比计算
1）单排双级行星齿轮机构传动分析 单排双级行星齿轮机构必须将太阳轮、齿圏和行星架三个元件中的一 个加以固定，或者将某两个元件互连接在一起，输入与输出才能获得一定的 传动比。改变各元件的运动状态，可获得多个传动比。
2）单排双级行星齿轮机构动力传动比计算 ①用运动方程计算传动比
图3-12行星架与齿圈相连，行星排成一体输出图与结构简图
2）传动比计算
①用运动方程计算传动比
该行星齿轮机构运动方程n1+αn2－(1+α)n3=0中，由于将 行星架与齿圈连成一体n1=n2，该运动方程变为n2+αn2－ (1+α)n3=0 得n2/n3=1即传动比i= n2/n3=1 （或n1+αn1－ (1+α)n3=0 得n1/n3=1即传动比i= n1/n3=1）即该单排行星齿 轮机构不论齿圈输入还是行星架输入，太阳轮输出，转向相 同，转速相同。
（2）齿圈输入，太阳轮制动，行星架输出 1）转矩传动分析
如图3-6所示，当齿圈输入顺时针旋转时，使行星齿轮也顺时针旋转（两 齿轮內啮合），因太阳轮制动，使行星轮必绕太阳轮顺时针转动，行星轮 在行星架上自转，它必须带着行星架绕太阳轮旋转，于是行星架便被动顺 时针旋转而输出动力。
行星齿轮传动原理
行星齿轮传动原理行星齿轮传动是一种常见的机械传动形式，由太阳轮、行星轮和内齿轮组成，通过它们之间的啮合关系来传递和变换力和运动。
行星齿轮传动具有结构紧凑、传动比范围广、输出稳定等优点，在机械设计中得到广泛应用。
一、行星齿轮传动的基本结构行星齿轮传动由太阳轮、行星轮和内齿轮三部分组成。
太阳轮固定在传动轴上，内齿轮与外壳连为一体，行星轮则固定在行星架上。
太阳轮、行星轮和内齿轮之间通过啮合来实现传递力和运动。
当太阳轮作为动力源时，太阳轮和行星轮之间会发生相对转动，使行星轮产生绕太阳轮公共轴线的自转运动；当行星轮作为动力源时，内齿轮和行星轮之间会发生相对转动，使太阳轮产生绕内齿轮公共轴线的自转运动。
二、行星齿轮传动的工作原理1.太阳轮作为动力源时的工作原理：当太阳轮作为动力源时，太阳轮和行星轮之间的轴线会产生相对转动，使行星轮产生绕太阳轮公共轴线的自转运动。
太阳轮上的传动力通过行星轮传递到行星架上，行星架上的行星轮和内齿轮之间也会产生相对转动，使内齿轮产生绕太阳轮公共轴线的自转运动。
在行星齿轮传动中，太阳轮的传动输出是在行星架上实现的。
行星轮和内齿轮的啮合关系使得行星架上的行星轮产生自转运动，从而实现对外部设备的传动。
2.行星轮作为动力源时的工作原理：当行星轮作为动力源时，内齿轮和行星轮之间会产生相对转动，使太阳轮产生绕内齿轮公共轴线的自转运动。
行星轮上的传动力通过内齿轮传递到太阳轮上，太阳轮和行星轮之间也会产生相对转动，使行星轮产生绕太阳轮公共轴线的自转运动。
在行星齿轮传动中，太阳轮的传动输出是直接产生的，而内齿轮的运动只是辅助太阳轮的自转运动。
三、行星齿轮传动的优点和应用领域1.优点：(1)结构紧凑：行星齿轮传动由太阳轮、行星轮和内齿轮组成，结构紧凑，体积小，重量轻。
(2)传动比范围广：行星齿轮传动可以通过合理设计太阳轮、行星轮和内齿轮的尺寸配比，实现不同传动比的变换，满足各种传动需求。
(3)输出稳定：行星轮的自转运动使得传动输出稳定，减小了传动力矩的脉动。
