测试信号的分析与处理-精
信号分析与处理实验报告 何伟
一、实验目的：
（1）熟悉MATLAB软件的使用。
（2）掌握连续时间信号表示方法与基本运算的实现。
（3）掌握MATLAB常用函数来产生信号并实现信号的可视化方法。
二、实验原理：
时域信号是指将信号表示成时间的函数f(t)，信号的时间特性是指信号的波形出现的先后、持续时间的长短、随时间变化的快慢等。
大庆石油学院学生实验报告
实验课程名称：信号分析与处理2012年3月23日
学院
地球科学学院
年级、专业、班
地物10-2
姓名
何伟
学号
100102240228
实验台号
15
同组人
实验项目
名称
连续时间信号的产生与运算
成绩
教师评语
教师签名：
年月日
实验报告内容（包括实验目的、原理、使用的仪器设备、实验步骤、实验过程及原始记录、实验结果及分析等）
四、程序设计实验：
（1）编制程序，生成连续信号：f(t)=cos3t+sin2t
（2）设计一个程序，选择一个信号f(t),完成信号f(t)到f(2t+2)的转化。
五、程序的编制:
（1）编制程序，生成连续信号:f(t)=cos3t+sin2t
编制程序：
t1=-10;t2=10;dt=0.01;t=t1:dt:t2;
f1=sin(2*t);f2=cos(3*t);f=f1+f2：定义函数体。
title('f(t)函数'):将函数f(t)作为图幅标题。
xlabel('时间(t)')：x方向坐标轴名称。
ylabel('幅值(f)')：y方向坐标轴名称。
信号分析与处理基础PPT课件 共90页
华南农业大学工程学院
被测对象
传感器
信号调理
显示记录 装置
信息输入 系统 信息输出
2
华南农业大学工程学院
物理上：信号是信息的载体，是信息的一种表现形 式，在测试技术中常常通过波形体现。
A 0
t
3
华南农业大学工程学院
第2章 信号分析与处理基础
主要内容如下：
一、信号的分类与描述 二、周期信号和离散频谱（傅里叶级数） 三、瞬态非周期信号和连续频谱（傅里叶变换） 四、随机信号分析
3）从信号的能量上 --能量信号与功率信号。
5
华南农业大学工程学院
1） 确定性信号和随机信号 可以用明确数学关系式描述的信号称为确定性信号。 不能用数学关系式描述的信号称为随机信号。
随机信号
6
华南农业大学工程学院
a) （确定性信号）周期信号：经一定时间间隔可重复出现的
信号 b)
x ( t ) = x ( t + nT0 ) (n =1，2，3….)
32
华南农业大学工程学院
33
华南农业大学工程学院
34
华南农业大学工程学院
第三节 瞬态非周期信号与连续频谱
离散频谱所对应的时域信号是否一定是周期信号
具有离散频谱的信号不一定是周期信号。 只有其各简谐分量的频率具有一个公约数（即频率 比为有理数）—基频，它们才能在某个时间间隔后 周而复始，合成后的信号才是周期信号。 把具有离散频谱的非周期信号称准周期信号。
0 30 50 ()
5 /2
0 30 50
/2
0 30 50
在频域中每个信号都需同时用幅频谱和相频谱来描述 15
OLED生产线设备中的LVDS信号测试与分析技术介绍
OLED生产线设备中的LVDS信号测试与分析技术介绍概述OLED（有机发光二极管）是一种新型的显示技术，具有高对比度、快速响应时间和真实色彩等优点，因此在显示器领域得到广泛应用。
在OLED生产线上，为了确保产品质量和稳定性，需要对LVDS（低压差分信号）进行测试和分析。
LVDS信号是数字信号的一种，通过差分传输来减少信号的干扰和噪声，提高传输质量和可靠性。
LVDS信号测试技术LVDS信号测试是指通过特定的测试仪器和方法对LVDS信号进行测量和分析。
常用的LVDS信号测试技术包括以下几个方面：1. 信号采集：通过示波器或逻辑分析仪等测试仪器，将LVDS信号采集并保存为波形数据，方便后续分析。
2. 时序分析：对LVDS信号的时序进行分析，包括上升沿、下降沿、持续时间等参数的测量。
通过时序分析，可以判断LVDS信号的稳定性和传输速率是否符合要求。
3. 电压测量：LVDS信号的传输电压通常为低电平、高电平差分值，需要对其进行准确测量。
通过示波器等仪器的电压测量功能，可以检测LVDS信号的电平是否在规定范围内。
4. 波形分析：对LVDS信号的波形进行分析，包括波形形状、噪声幅度、抖动等参数的测量。
波形分析可以帮助判断LVDS信号的质量和稳定性。
5. 差分传输测试：LVDS信号是一种差分传输信号，需要测试其差分幅度、差分相位和差分噪声等参数。
差分传输测试可以评估LVDS信号的传输性能和抗干扰能力。
LVDS信号分析技术除了测试LVDS信号的各项参数和特性外，还需要对其进行分析，以发现潜在的问题和改进空间。
常用的LVDS信号分析技术包括以下几个方面：1. 数据处理：将LVDS信号的波形数据导入相关的分析软件，进行数据处理和统计分析。
通过数据处理，可以获取波形的平均值、最大值、最小值等统计参数，进一步分析和优化信号质量。
2. 频谱分析：将LVDS信号的波形进行傅里叶变换，得到其频谱图。
通过频谱分析，可以判断LVDS信号是否存在频率干扰、谐波噪声等问题，从而采取相应的改进措施。
测试信号处理课程设计
测试信号处理课程设计一、课程目标知识目标：1. 让学生掌握测试信号处理的基本概念，如信号的分类、特性及处理方法。
2. 使学生了解并掌握常见测试信号的产生、采集、处理和分析过程。
3. 帮助学生理解信号处理技术在工程领域的应用及其重要性。
技能目标：1. 培养学生运用信号处理软件进行数据采集、处理和分析的能力。
2. 提高学生运用所学知识解决实际工程问题的能力，如信号去噪、特征提取等。
3. 培养学生团队合作精神，通过小组讨论、实验等形式，提高沟通与协作能力。
情感态度价值观目标：1. 培养学生对信号处理技术的兴趣，激发学生主动学习的积极性。
2. 培养学生严谨的科学态度，注重实验数据的真实性和准确性。
3. 增强学生的国家使命感和社会责任感，认识到信号处理技术在国家发展和社会进步中的重要地位。
本课程针对高年级学生，课程性质为理论联系实际，注重培养学生的实践能力。
在教学过程中，充分考虑学生的知识水平、兴趣和需求，结合教材内容，设计具有针对性和实用性的教学活动。
通过本课程的学习，使学生能够将所学知识应用于实际工程问题，提高学生解决问题的能力和综合素质。
同时，注重培养学生的情感态度价值观，使他们在掌握专业知识的同时，具备良好的职业素养和社会责任感。
二、教学内容1. 测试信号处理基本概念：信号分类、特性、处理方法等。
- 教材章节：第一章 信号与系统概述2. 常见测试信号及其产生、采集、处理和分析- 教材章节：第二章 常见信号及其处理方法3. 信号处理技术在工程领域的应用实例- 教材章节：第三章 信号处理技术在工程中的应用4. 数据采集、处理与分析方法- 教材章节：第四章 数据采集与预处理；第五章 信号处理与分析方法5. 信号处理软件实践操作- 教材章节：第六章 信号处理软件及其应用教学内容安排与进度：第一周：测试信号处理基本概念学习，信号分类与特性分析。
第二周：常见测试信号产生、采集方法学习，实践操作。
第三周：信号处理方法学习，分析其在工程领域的应用实例。
工程信号分析及处理基础
第2章 工程信号描述及其分析方法
2）从信号的幅值和能量上考虑 a)能量信号
在所分析的区间（-∞，∞），能量为有 限值的信号称为能量信号，满足条件：
x2 (t)dt
7
第2章 工程信号描述及其分析方法
b)功率信号
在所分析的区间（-∞，∞），能量不是有限 值．此时，研究信号的平均功率更为合适。
2
4
x(t)
4A T
( T t T ) 44
-T 2
2
A
4A T
t
(T t T ) 42
A 0
-A
T 2
8A
π2 8A
A t
9π2 8A 25π2 8A
49π2
0 ω0 3ω0 5ω0 7ω0 ω
x(t)
An
锯 齿 波
x(t)
2A T
t
0
( T t T ) 22
(t T ） 2
14
第2章 工程信号描述及其分析方法
信号
确定性信号
周期信号
非确定性信号
非周期信号 平稳随机信号 非平稳随机信号
图2-4 工程信号的分类
简单周期信号 复杂周期信号
准周期信号 瞬态信号
15
第2章 工程信号描述及其分析方法
2.2.1确定性信号
• 确定性信号是指可用确定的数学关系式来描述 的信号。给定一个时间值就可得到一个确定的 函数值。如图2-5所示，单自由度质量弹簧系 统作无阻尼自由振动时的位移可由运动方程
• 信号的幅值与相位用频域描述，能够十分明确揭示 信号中各种不同频率组成的信号成分，例如方波可看成 由一系列频率不等的正弦波迭加而成。图2-7形象地表述 了以上三个变量域之间的关系。
工程信号分析及处理基础 PPT
信号
确定性信号 非确定性信号
周期信号
非周期信号 平稳随机信号 非平稳随机信号
简单周期信号 复杂周期信号
准周期信号 瞬态信号
图2-4 工程信号的分类
2.2.1确定性信号
• 确定性信号是指可用确定的数学关系式来描述 的信号。给定一个时间值就可得到一个确定的 函数值。如图2-5所示，单自由度质量弹簧系 统作无阻尼自由振动时的位移可由运动方程

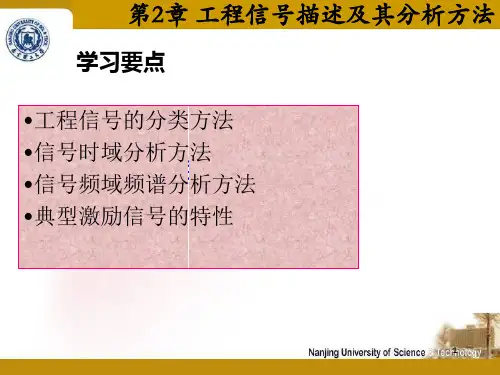

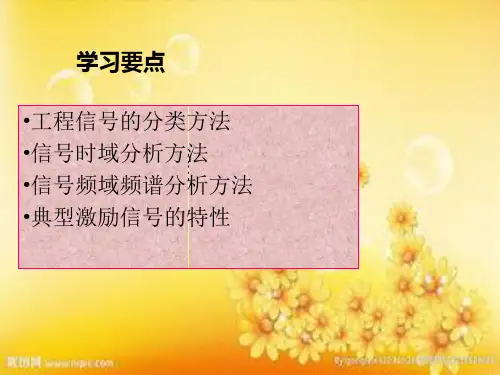

学习要点
•工程信号的分类方法
••信信号 号时频域域分频析谱方 分学法 析方习法要 求
•典型激励信号的特性
2.1 概述
信号是信息的载体，是工程测试的对象。工 程实践中充满着大量的信息，获取这些信息并对 其进行分析、处理，可发现事物内在规律及事物 之间的相互关系。在各类工程测试中，一方面要 考虑将被测信号不失真地测量出来，另一方面又 要考虑经济性，即测量系统的性价比，为此在设 计或组建各参量测试系统前，应对被测信号有所 了解，做到有的放矢地组建测试系统。
• 3）从分析域上考虑
• a)时限信号：
• 若信号在有限区间（t1，t2）内有 定义，在区间外恒等于零，称为时域 有限信号，简称为时限信号。如图2-1 所示的矩形脉冲、2-2所示的作用于弹 底的火药燃气压力、水下爆炸冲击波 等。时限信号也称为瞬态信号，是动 态测试中研究的主要对象。
x(t)
0
t1
(a)
(b)
(c)
(d)
图2-6 确定性信号 (a)简谐信号；(b)复杂周期信号；(c)瞬态信号；(d)准周期信号。
直流信号：幅值不随时间变化的信号，其实质是频率为0的周期信号。
2.2.2 随机信号
•
不能用精确的数学关系式来表达，也无法确切地
2信号分析与处理
◆
均方值描述信号的能量或强度。
2 x
的平方根
称均方根值 xrms。
检测信号的时域分析方法
河南工业大学机电学院
波形分析与动态指标-动态指标
方差
随机信号的方差
2 x
定义为
2 x
1 lim
T T
T 0
[x(t)
X
]2
dt
◆ 根
方 x差称为x2标表准示偏随差机。信号的波动分量，方差的平方
弦函数，它保留了原信号的幅值和频率信息，但失去了原信号 的相位信息。
自相关函数可用来检测淹没在随机信号中的周期分量。
检测信号的时域分析方法
相关函数的工程意义及应用 不同类别信号的辨识
窄带随机信号 宽带随机信号
河南工业大学机电学院
具有无限带宽的脉冲信号
正弦信号 周期信号与随机信号叠加
典型信号的自相关函数
0
陡度
R4
4
/
4 x
河南工业大学机电学院
4
1 N
N
xi4
i 1
检测信号的时域分析方法
波形分析与动态指标-无量纲动态指标
• 波形指标
• 峰值指标
K x x
G xp
x
脉冲指标 裕度指标
河南工业大学机电学院
I xr
x L xp
xr
• 基本要求： 1)对故障和缺陷足够敏感； 2)对信号 的幅值和频率变化不敏感，只依赖于幅值分布的 形状
检测信号的时域分析方法
河南工业大学机电学院
两个各态历经过程的随机信号x(t)和y(t)的互相关函数：
定义互相关函数：
工程测试与信号处理技术01
12-10-23
ù x，则归一化处理为： ¢ x¢ 2 M û
1 M 2 xm ¢ - x¢ ) ( å M m=1
12
m = 1, 2, , M
1 M ¢ s¢ = 其中： x¢ = å xm M m=1
第一章 绪论
滤波：当已知有用信号的频带范围时，对原始数据进行滤波处理，可以对无 用信号（噪声进行）抑制。 例如，在某电机产品异响检测中，工人识别故 障的声音频带为 40～50Hz、300～800Hz，为此， 对采样数据进行相应的带通滤波。
物质的量：mol / 摩尔 （以1克C12所包含的C原子个数为一个单位）
辅助量： 平面角度单位： rad / 弧度；
12-10-23
球面角单位： sr / 球面度；
第一章 绪论 6
导出量：以基本量为基础，为表示物质属性或物质运动状态而导出的量。
例如：速度，物体在单位时间运动的距离，m / s，或， km / h 等； 压强，单位面积上的压力，Pa = N/m2，帕斯卡。 国际制中的倍数单位和分数单位： 倍数单位：k (103) / M (106) / G (109) / T (1012)； 分数单位：d (10-1) / c (10-2) / m (10-3) / m (10-6) / n (10-9) / p (10-12) ； 例如：压力（压强）1000Pa ＝ 1 kPa，1000 kPa = 1 MPa 长度 1 m ＝ 10 dm = 100 cm = 1000 mm , 1 mm = 1000 mm 电容 1 F ＝ 106 mF， 1 mF = 1000 nF ＝ 1000, 000 pF，
74.9986 / 0.0394
地铁信号系统的测试及信号处理方法分析
应对。 1.2 地铁信号系统在轨道交通中的重要性
城市地铁的所有车辆都应按照信号系统的指示 运行，为此应加强地铁信号系统的设计和测试，保证 地铁信号系统能够保证安全可靠运行。反之，如果设 计不合理，则会使交叉口车辆延误增加，通行能力下降， 从而引起交通事故次数的增加 [1]。随着技术的发展， 地铁各个信号系统相互之间实现互联互通是重要的发 展趋势，通过这种互联互通的信号系统，可以提高地 铁信号系统的自动化程度，保证当无人控制时，地铁 系统依然能够保证安全稳定运行。
2 地铁信号系统的测试技术分析
2.1 对地铁信号系统进行测试的必要性 随着地铁系统对信号准确性要求的提高，要求
信号采集具有较广的范围，如果这些要求难以满足时， 则会导致地铁信号系统出现一定的问题，故有必要对 对地铁信号系统进行测试，以保证信号系统符合实际 的应用需求。 2.2 地铁信号系统的测试方法
2020 年 12 月 10 日第 37 卷第 23 期
doi：10.19399/ki.tpt.2020.23.ห้องสมุดไป่ตู้49
Telecom Power Technology
Ｄｅｃ． １０，２０２０，Ｖｏｌ． ３７ Ｎｏ． ２３
运营探讨
地铁信号系统的测试及信号处理方法分析
汪璐 （南京地铁运营有限责任公司，江苏 南京 210018）
摘要：信号系统是地铁控制系统中的关键设施，是地铁运行安全的重要保障。地铁的运行需要根据信号系统所 下发的控制信号进行调度。通过分析城市地铁信号系统的基本原理和应用现状，阐述了地铁信号系统具体的测试方法， 最后分析了地铁的信号处理方法和处理装置的应用情况，对于提高地铁信号系统的测试及信号处理技术水平具有一 定的价值。
实验十八信号分析与处理
实验十八信号分析与处理一、实验目的：1、掌握周期信号频谱分析方法；2、掌握非周期信号频谱分析方法；3、加深对采样定理和频谱混叠的理解；4、加深对加窗、泄漏等概念的理解；5、掌握不同类型滤波器的应用场合，加深对滤波器性能及各项参数的理解；6、了解IIR和FIR滤波器的优缺点。
7、掌握功率谱分析的方法。
8、了解自相关分析方法的原理，掌握其基本使用方法。
9、掌握概率密度函数分析方法10、掌握互相关分析的原理及其应用二、实验原理：1．信号采样遇到的问题及解决办法（1）采样问题。
若要使带限信号不丢失信息，采样频率必须满足采样定理，否则将出现频率混叠现象；（2）截断问题。
信号截断以后产生能量泄露是必然的，从采样定理可知，无论采用多高的采样频率，只要信号一经截断，就不可避免的混叠。
为了减少频谱能量泄露，可采用不同的窗函数对信号进行截断；（3）频谱表示问题。
实际中大多将模拟信号以正弦函数为基函数展开，此时谐波幅值与计算结果的关系为0X(0)cN=k 2c X(k)(k1(N/21))N==→-如果将模拟信号以复指数函数展开，此时谐波幅值kF与FFT计算结果的关系为k 1F X(k)(k0N/2)N==→（4）对于非周期信号，理论上应当具有连续的频谱，但数字谱分析是用的DFT 来近似的，是用频谱的抽样值逼近连续频谱值。
分析的结果只能看到有限（N ）个频谱值，每一个间隔中间的频谱都看不到。
把这种现象称为“栅栏效应”。
对于上述问题可以采用如下方法予以解决a) 采样问题。
非周期信号频谱宽度是无限的，采样过程若不能满足采样定理的要求，必然引起频谱混叠现象，提高采样率可以降低混叠；b) 截断问题。
对模拟信号的截断将出现频谱泄漏现象，选择合适的窗函数n ω可以降低泄漏；c) 频谱表示问题。
非周期信号的频谱是连续的，以频谱密度函数X(j )Ω和X(f )形势表示，X(f )与FFT 计算结果X(k)的关系为11f kf s X(kf )X(f )T X(k)===式中，s T 为采样时间，1s f NT =。
