圆柱【回转体】
回转体ppt
上盖和下盖加工
毛坯准备
与筒体加工相同，根据材料选 择合适的毛坯，并进行必要的
加工。
粗加工
对毛坯进行粗加工，初步形成上 盖和下盖的形状和尺寸。
精加工
对粗加工后的上盖和下盖进行精细 加工，如精铣、磨削等，以获得更 高的精度和质量。
球体加工
毛坯准备
01
选择高质量的铝合金、不锈钢或铜合金等材料作为球体毛坯。
建筑模型
在设计建筑模型时，可以利用回转 体的特点来制作各种形状的模型， 如房屋、桥梁等。
医学影像
在医学影像领域，回转体技术可以 用于三维重建和可视化，帮助医生 更准确地诊断病情。
玩具制造
利用回转体的旋转对称性和轴对称 性，可以制造出各种有趣的玩具， 如旋转木马、音乐盒等。
02
回转体的基本构成
Байду номын сангаас
上盖
固定球体
上盖通过紧固件将球体固定，并为球体提供上部支撑。
旋转面
上盖具有一个旋转面，可以旋转打开或关闭。
下盖
固定筒体
下盖通过紧固件将筒体固定，并为筒体提供底部支撑。
旋转面
下盖具有一个旋转面，可以旋转打开或关闭。
筒体
支撑架
筒体内部装有支撑架，用于支撑球体和下盖。
密封圈
筒体上装有密封圈，以确保上盖和下盖之间的密封性。
通过建立自动化生产线， 实现快速、高效生产。
精益生产管理
采用精益生产管理理念， 优化生产计划和物流管理 ，降低浪费。
生产信息化
应用生产管理系统，实现 生产数据的实时采集和监 控，提高生产管理水平。
加强品质管控
严格质量标准
建立完善的质量管理体系，严格执行质量标准，确保产品品质。
第6讲 圆柱体的截切
26
1.
3.
P26
4.
6.
22
23
16
作业：P25 1，2， 3，4，5 复习：P108-112 预习：习题集 P26
下次课,有6位同学上黑板画图
18
1.圆柱斜截
2. 圆柱切口
P25
4.圆柱上方切口,下方开槽。
5.圆柱开孔。
19
3.圆柱切口
6. 圆柱穿三棱柱通孔
20
25
5-4 作空心圆柱截切后的投影。（举例)
P26
2
.
5.
21
9
例:求圆柱截交线
(P23)
步骤: 1.画园柱的左视图 2.分析截交线的空间与 投影形状 3.截交线为矩形和部分圆 4.作图,完成轮廓线.
10
例:完成切口园柱的侧面投影
A－ A
步骤: 1.画出园柱（含孔）的左 视图 2.分析截交线（内外两层 均为矩形）
A
3.作图（矩形截面的宽度 和位置由水平投影确定）
b"
a
c
H
b m
4
例 AC位于圆柱体表面，已知ac，求ac、 a c
a' b' a'' 轮廓线上的点是 曲线虚实分界点 b'' (c'') d' c d
( c')
分析
ac不平行轴线 故AC为曲线
(d'')
作图
①找特殊点 ②求H投影 ③求W投影 ④光滑连接曲线
5
a b
圆柱的一些形态
观察这些圆柱（实的、空的、完整的、部分的、方位 不同的），投影有何特点？
6
平面与立体相交
回转体的投影

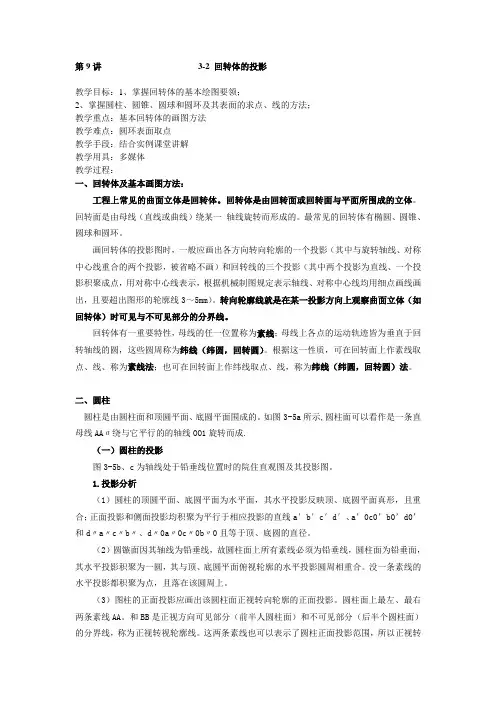

第9讲3-2 回转体的投影教学目标：1、掌握回转体的基本绘图要领；2、掌握圆柱、圆锥、圆球和圆环及其表面的求点、线的方法；教学重点：基本回转体的画图方法教学难点：圆环表面取点教学手段：结合实例课堂讲解教学用具：多媒体教学过程：一、回转体及基本画图方法：工程上常见的曲面立体是回转体。
回转体是由回转面或回转面与平面所围成的立体。
回转面是由母线（直线或曲线）绕某一轴线旋转而形成的。
最常见的回转体有椭圆、圆锥、圆球和圆环。
画回转体的投影图时，一般应画出各方向转向轮廓的一个投影（其中与旋转轴线、对称中心线重合的两个投影，被省略不画）和回转线的三个投影（其中两个投影为直线、一个投影积聚成点，用对称中心线表示，根据机械制图规定表示轴线、对称中心线均用细点画线画出，且要超出图形的轮廓线3～5mm）。
转向轮廓线就是在某一投影方向上观察曲面立体（如回转体）时可见与不可见部分的分界线。
回转体有一重要特性，母线的任一位置称为素线；母线上各点的运动轨迹皆为垂直于回转轴线的圆，这些圆周称为纬线（纬圆，回转圆）。
根据这一性质，可在回转面上作素线取点、线、称为素线法；也可在回转面上作纬线取点、线，称为纬线（纬圆，回转圆）法。
二、圆柱圆柱是由圆柱面和顶圆平面、底圆平面围成的。
如图3-5a所示,圆柱面可以看作是一条直母线AAσ绕与它平行的的轴线OO1旋转而成.（一）圆柱的投影图3-5b、c为轴线处于铅垂线位置时的院住直观图及其投影图。
1.投影分析（1）圆柱的顶圆平面、底圆平面为水平面，其水平投影反映顶、底圆平面真形，且重合；正面投影和侧面投影均积聚为平行于相应投影的直线a′b′c′d′、a’0c0’b0’d0’和d〃a〃c〃b〃、d〃0a〃0c〃0b〃0且等于顶、底圆的直径。
（2）圆镞面因其轴线为铅垂线，故圆柱面上所有素线必须为铅垂线，圆柱面为铅垂面，其水平投影积聚为一圆，其与顶、底圆平面俯视轮廓的水平投影圆周相重合。
没一条素线的水平投影都积聚为点，且落在该圆周上。
常见回转体画法、尺寸及面上取点(ppt文档)
第四讲 回转体
首 页 章目录 节目录 上一页 下一页
二、常见回转体
1. 圆锥体
(3) 圆锥面上取点
第四讲 回转体
首 页 章目录 节目录 上一页 下一页
二、常见回转体
1. 圆锥体
(3) 圆锥面上取点
第四讲 回转体
首 页 章目录 节目录 上一页 下一页
二、常见回转体
1. 圆锥体
(3) 圆锥面上取点
二、常见回转体
4. 圆环
(2) 圆环的投影分析
第四讲 回转体
首 页 章目录 节目录 上一页 ) 圆环的投影分析
第四讲 回转体
点K 是在圆环对正面的转向轮廓线上
首 页 章目录 节目录 上一页 下一页
二、常见回转体
4. 圆环
(3) 圆弧回转体
一段圆弧绕与它在同一平面内但不通过圆心 的轴线回转一周而形成的曲面称为圆弧回转面。
第四讲 回转体
首 页 章目录 节目录 上一页 下一页
二、常见回转体
3. 圆球
(2) 圆球的投影分析
第四讲 回转体
首 页 章目录 节目录 上一页 下一页
二、常见回转体
3. 圆球
(3) 圆球上取点
第四讲 回转体
首 页 章目录 节目录 上一页 下一页
二、常见回转体
3. 圆球
(3) 圆球上取点
第四讲 回转体
首 页 章目录 节目录 上一页 下一页
2.圆锥体尺寸标注
第四讲 回转体
注意：尺寸一般集中标注在非圆视图上
首 页 章目录 节目录 上一页 下一页
制作人：续丹
3. 圆球体尺寸标注
第四讲 回转体
注意：
标注球面直径或半径尺寸时，注意在符号“”或 “Ｒ”
第八章 常见回转体
三, 圆,圆柱投影可见性的判别
五,圆柱表面上取点
( )
( )
(D)
C B
A
§8-3 圆锥的投影
一,圆锥的形成 二,圆锥的画法 三,圆锥的投影特点 四,圆锥投影可见性的判别 五,圆锥表面上取点
一,圆锥的形成
二, 圆锥的画法
三, 圆锥的投影特点
四,圆锥可见性的判别
五,圆锥表面上取点
§8-4 圆球的投影
一,圆球的形成 二,圆球的画法 三,圆球的投影特点 四,圆球投影可见性的判别 五,圆球表面上取点
一,圆球的形成
二, 圆球的画法
三, 圆球的投影特点
四,圆球可见性的判别
五,圆球表面上取点
§8-5 圆环的投影
一,圆环的形成 二,圆环的画法 三,圆环的投影特点 四,圆环投影可见性的判别 五,圆环表面上取点
一,圆环的形成
圆环可以看成是以圆为母线,绕与圆在同一平面内, 但不通过圆心的轴线旋转而成.
二,圆环的画法
三,圆环的投影特点
四,圆环投影可见性的判别
由上向下看,此部分可见
由前向后看,此部分可见
五,圆环表面上取点
1' 2' (n') m'
1
2
m
本章结束
�
第八章 常见回转体
基本要求 §8-1 概述 §8-2 圆柱的投影 §8-3 圆锥的投影 §8-4 圆球的投影 §8-5 圆环的投影
基本要求
§8-1 概述
§8-2 圆柱的投影
一,圆柱的形成 二,圆柱的画法 三,圆柱的投影特点 四,圆柱投影可见性的判别 五,圆柱表面上取点
一,圆柱的形成
二, 圆柱的画法
回转面及回转体多面正投影
导点、导线、导面： 控制母线运动而本身 不动的点、线、面
回转面：由母线旋转而形成的曲面，如圆柱 曲面
非回转面：如双曲抛物面等
按是否由 母线绕轴 旋转而成
直纹面：由直线作为母线旋转而形成的曲面 回转面
(又称直线面) ，如柱面、锥面等
曲线面：由曲线作为母线旋转而形成的曲面， 如球面、圆环面等 母线类型
圆柱投影特性
最后素线 最右素线
最左素线 最右素线 最前素线 最后素线 最左素线 最前素线
圆柱轴线垂直于H面，上下 端面的H面投影反映实形，V面和 W面的投影积聚为直线。圆柱面 的H投影积聚为圆周，V面和W面 投影为矩形。
注意圆柱面上最左、最右、 最前、最后素线在V面和W面投 影中的位置。 后半圆柱面的V面投影不可见； 右半圆柱面的W面投影不可见。
f" d"
c
e f
圆柱面上取点，可利用H面投影的积聚性来求其余投 影。注意后半圆柱面的V面投影不可见；右半圆柱面的W 面投影不可见。
A
O1
A1
a0′
′ c0′ b0′ (d0)
) d0″ a0″(c0″
b0″
d(d0) a(a0) b(b0) c(c0)
在图示位置时，圆柱轴线 ３ )布图 由“长对正” ( 画出反映立体 ４ 利用“宽相等” １ : 选回转轴 (２ ２ ＢＢ 、ＤＤＯ为 １) ) ＡＡ 轮廓线素线的 Ｏ 为铅垂线，圆柱的顶面和底 Ｏ、ＣＣＯ 开始画三视图！ 和立体的高度画出主 对Ｗ面的转向轮廓线， 主要形状特征的俯视 和 "高平齐”画出左 和底面棱线为画图参 对Ｖ面的转向轮廓线， 投影分析与曲面的可 面是水平面，水平投影为反 它左边的点可见。 视图。 它前边的点可见。 图。 视图（二求三）。 考基准。 见性的判断 映实形的圆。圆柱面的俯视 图积聚成一个圆；在另两个 视图上分别以两个方向的转 向轮廓线的投影表示。
08第二章回转体
圆柱
圆锥
圆球
圆环
2013年7月5日星期五
上一页
下一页
青海油田培训中心培训二部
§2-5 回转体
二、常见回转体
1. 圆锥体
(1) 圆锥体的形成
2013年7月5日星期五
上一页
下一页
青海油田培训中心培训二部
§2-5 回转体
二、常见回转体
1. 圆锥体
(2) 圆锥体的投影分析
2013年7月5日星期五
上一页
下一页
上一页
下一页
青海油田培训中心培训二部
§2-5 回转体
二、常见回转体
4. 圆环
(3) 圆弧回转体
一段圆弧绕与它在同一平面内但不通过圆心 的轴线回转一周而形成的曲面称为圆弧回转面。 圆弧回转面是圆环内环面的一部分。
圆弧回转体由圆弧回转面和上、下底面围成。
2013年7月5日星期五
上一页
下一页
青海油田培训中心培训二部
2013年7月5日星期五
上一页
下一页
二、常见回转体
3. 圆球
(1) 圆球的形成
球是由球面围成的。 球面可以看成由半圆绕其直径回转一周而成。
2013年7月5日星期五
上一页
下一页
青海油田培训中心培训二部
§2-5 回转体
二、常见回转体
3. 圆球
(2) 圆球的投影分析
2013年7月5日星期五
上一页
下一页
青海油田培训中心培训二部
§2-5 回转体
青海油田培训中心培训二部
§2-5 回转体
二、常见回转体
1. 圆锥体
(3) 圆锥面上取点
2013年7月5日星期五
上一页
圆柱的三视图及表面求点
课题圆柱的三视图及表面求点授课时长20分钟课型理论课授课方法讲授、讨论与练习相结合授课时间11月 16日授课班级中职一年级教学目标知识目标⒈了解圆柱形体结构；⒉理解圆柱的视图特征；⒊掌握圆柱表面任意点的求法和画法。
能力目标学生通过学习与理解，在实际现场中知道如何运用所学知识进行看图与画图;继续加强学生的动手、动脑能力。
情感目标采用启发、引导、赏识教育的教学方法，围绕所学知识，扩展学生的思维，培养学生分析问题、解决问题的能力。
教学重点1、圆柱的视图画法；2、圆柱表面任意点的求法和画法。
教学难点综合地运用所学知识，掌握正确地画出圆柱三视图的方法。
旧课复习三视图的投影规律是什么？长对正、高平齐、宽相等教师提问：学生回答：教学内容一导入回转面：由一条母线（直线或曲线）围绕轴线回转而形成的表面。
回转体：由回转面或回转面与平面所围成的立体。
圆柱、圆锥、圆球等都是回转体。
二圆柱的形成1 圆沿与其垂直的直线拉伸形成2矩形绕其边旋转形成图1 先向学生提问然后教师给出答案三圆柱的三视图分析图2图3四圆柱三视图的作图步骤（演示，如图2）1、先画出圆的中心线，轴线，底面基线；2、俯视图反映形体主要特征，所以首先画俯视图的投影，即画出积聚的圆；3、根据长对正和高度（测量），画主视图的投影。
4、根据高平齐、宽相等，画左视图的投影5、加粗轮廓线。
图4五求圆柱表面上点的投影已知圆柱面上点M、N的正面投影m′、n′，求M、N另两面投影。
图5画法：1、判断m′所在面的方位，m′可见，则m′在前面；2、判断m点所在曲面投影特点；3、画出俯视图的m点投影；4、用辅助线画出左视图m〞；5、用同样的方法画出N点的投影。
小结1、圆柱的三视图2、求圆柱面上点的投影与学生共同回忆作业习题册对作业中的部分题目给学生进行提示教学效果反馈教学后记。
同轴回转体的直径尺寸标注
同轴回转体的直径尺寸标注同轴回转体是一种常见的机械零件，它的直径尺寸标注对于设计和制造过程来说非常重要。
本文将详细介绍同轴回转体的直径尺寸标注及其相关知识。
一、同轴回转体的定义同轴回转体是一种具有旋转功能的机械元件，通常由内外两个同轴的圆柱体组成。
内圆柱体称为轴套，外圆柱体称为套筒。
轴套和套筒之间通过轴向的轴承连接，实现相对旋转。
同轴回转体的直径尺寸标注主要包括内径、外径和长度三个方面。
1. 内径标注：内径是指轴套的内部直径尺寸，通常用字母"φ"加上尺寸数值表示，如φ50表示内径为50mm的轴套。
2. 外径标注：外径是指套筒的外部直径尺寸，同样用字母"φ"加上尺寸数值表示，如φ80表示外径为80mm的套筒。
3. 长度标注：长度是指同轴回转体的轴向尺寸，一般用字母"L"或"H"表示，如L100表示长度为100mm。
需要注意的是，长度标注只表示同轴回转体的轴向尺寸，并不包括轴承和其他连接部件的厚度。
在进行同轴回转体的尺寸选择时，需要考虑以下几个因素：1. 载荷要求：根据实际应用需求，确定同轴回转体所需承受的载荷大小。
载荷大小直接影响到同轴回转体的尺寸选择，需要结合实际情况进行合理设计。
2. 空间限制：根据安装空间的限制，确定同轴回转体的直径尺寸。
确保同轴回转体能够完全安装在给定的空间内，并且不受其他零部件的干扰。
3. 使用寿命：根据同轴回转体的使用寿命要求，选择合适的轴承类型和尺寸。
选用高质量的轴承能够提高同轴回转体的使用寿命和稳定性。
4. 精度要求：根据实际应用需求，确定同轴回转体的精度要求。
精度要求越高，制造工艺和尺寸控制难度就越大，成本也会相应增加。
四、同轴回转体的应用领域同轴回转体广泛应用于各种机械设备中，包括工业机械、冶金设备、建筑机械、航天设备等。
其主要功能是实现两个部件之间的相对旋转，常见的应用场景包括旋转平台、转台、回转支承等。
6-回转体的投影及其表面的交线
2` 1` b`
a 1
c
b
2
形成：锥面可看作直线SA绕与它相交的轴线旋转而成。 构成：圆锥体由圆锥面，底面（平面）所围成。
Z V s' S c' (d') b' d" a" (b") c" b c Y
最前轮 廓素线
s"
O
母线
S
素线
X
a'
A
a d
C
● ●
例：根据给定的形体的两面投影，求作侧面投影。
空间分析与投影分析； 作图步骤：①作圆柱的侧面投影； ②找点Ⅰ、Ⅱ、Ⅲ、Ⅳ 的投影；
(3')1' 3" 1"
2' (4&#
2" 5"
Ⅲ Ⅳ Ⅰ Ⅱ
(4) 3
Ⅴ
1 (2)
5
例：根据给定的形体的两面投影，求作侧面投影。
③判断可见性，连线、加深
两个侧平面截圆球的截交 水平面截圆球的截交线的 线的投影，在侧视图上为 投影，在俯视图上为部分 部分圆弧，在俯视图上积 圆弧，在侧视图上积聚为 直线。 聚为直线。
判断可见性
例:求圆球被截切后的水平投影和侧面投影
轮廓线怎样处理?
分析:球面被侧平面 截切，侧面投影为圆 ；球面被水平面截切 ，水平面投影为圆。
4 1
3 2
☆ 明确回转体的形状 ☆ 分析截平面与回转体轴线的相对位置 2)明确截交线的投影特性(积聚性、类似性等)
☆ 关键在分析截平面与投影面的相对位置
⒉ 画截交线的投影
当截交线的投影为非圆曲线时，作图步骤为： ☆先取特殊点，后取中间点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课堂小结与作图训练
Lorem
ipsum dolor sit amet, consectetur adipisicing elit,
sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. 41页： 1、完成圆柱的三面投影； 2、完成半圆柱及表面上点的投影； 3、完成圆柱及表面上点的投影。
圆 柱面--铅 垂面--俯视图积 聚成一个圆 形 线 框；另两个视图 上分别 以两个 方向的轮 廓素 线的投影表示。 上下底面--水平面--俯视图 反映实 形【圆 面】；另两个投影分别为直线。
圆柱的投影特 点
在垂直于轴线的 投影面上的投影 为圆；另两个投 影为矩形。
最左、最右素线
最前、最后素线
圆柱体投影轮廓线分析
母线落在回转面上的任 意一个位置称为素线。 投影时的最左、最右、 最前、最后的素线，是 决定某一投影方向上观 察回转面时可见与不可 见部分的分界线，把这 些素线统称为转向轮廓 线
O A
圆柱由圆柱面和两个底面组成。 圆 柱面是由直 线 AA1 绕与它 平行 的轴线OO1旋转而成。
O1 A1
投影分析：
c'
c"
b(a)(c) b(a)(c)
(a) 圆柱面上的一点
(b) 投影图
( )
( )
(D)
C
A
B
【例】已知圆柱的三视图，K、M、N是圆柱表面上的点， 给定其单面投影，求作面上，水平面；因矩形左侧 m´可见，点M在前、左1/4圆柱面上，铅垂面；因矩形右侧n´´ 不可见，点N在右、前1/4圆柱面上，铅垂面。
【回转体】
圆柱体在我们日常生活中常常见到。那么圆柱是怎样形
成的？它的三视图是什么样的？
1 、什么样的基本几何体称为曲面立体？什么叫回
转面？母线？轴线？
2、圆柱面是怎样形成的？ 3、如何作圆柱的三视图？
常见的回转体
1. 圆柱
2 . 圆锥 3 .圆球
曲面立体【回转体】
回转体的形成
回转面是由母线（直线或曲线）绕某一轴线旋转而成的。当母线 为 平行于回 转轴线 OO 1的直 线 段 时 ，形成 圆 柱面； 当 母 线为与轴 线相交的直线段时，形成圆锥面；当母线为一个圆（或半圆）时， 形成圆球面。
柱面上
A
作图方法：
首先由点的一面投影和可 见 性判断 点的位置；再根据投 影规 律和平面投影的 积 聚性作 出点的投影。 最后注意判 断 点的投影的 可见性。
1′
3′
O1 A1
1″
3″
a
2′
1(2) 4′
a
2″ 4″
a
利用投影 的积聚性
3(4)
圆柱面上点的投影
b'
b"
a"
B A
a'
C
最上、最下素线
最前、最后素线
圆柱投影可见性的判别
最左、最右素线 从前向后投影时， 可见与不可见部分 的分界线。
1 、在作出的圆柱三视图中，标出最左素线、最右
素线、最前素线和最后素线？
2、小组讨论：圆柱表面的点有哪几种情况？
怎样作出圆柱表面上的点的三面投影？
O
点的可能情况： 1）在顶面或底面上 2）在圆柱面上，如点A在前左1/4圆
