西南科技大学井巷工程竖井断面设计
.
精选范本 井巷工程设计作业
竖
井
断
面
设
计
井巷工程之竖井断面设计
已知：某矿为竖井开拓，年产量90万T，服务年限55年。井筒穿过的岩层普氏系数f=4～6。竖井提升高度为450m，选用4﹟a双层双罐笼。井筒内敷设.
精选范本 300mm压风管一条，250mm排水管两条，150供水管及放水管各一条，4条动力电缆，3条电信线。设梯子间。井筒通过的风量为190m3/s。
（一）井筒断面的形状的选择
该井筒担负这整个矿山主要的提升任务，服务年限长，所以选择圆形断面井壁采用整体式混凝土支护。
（二）井筒断面尺寸的确定
1.选择井筒装备，确定井筒断面布置形式
由于该竖井提升高度大、提升钢丝绳终端的荷载大，选用钢轨罐道、工字钢做罐道梁。该井筒选用4#a双层双罐笼并布置梯子间。选取书上图2-4e的布置形式，但是要将单侧罐道梁变为双侧罐道梁。
2.初选灌道、罐道梁、梯子梁的型号、尺寸
根据提升容器及布置形式，参考类似矿山的经验、初选：
罐道：38mkg；主罐道梁（1、2号）：I28a；次梁（3号）：I25a；梯子梁：[14b。
3.确定提升间和梯子间的断面尺寸
如上图所示，双侧罐道的罐道梁中心线间距可以有以下公式求得：
211EBEC 4232EBEC
式中 1C — 1、3号罐道梁中心线距离，mm
2C — 1、2号罐道梁中心线距离，mm
1E、2E、3E、4E — 罐道梁与罐道梁连接部分尺寸，根据初选的罐道、罐道梁参数。分别取1E=196mm,2E=3E=4E=199mm
1B、2B — 两侧罐道之间的距离，mm。其值可以按提升容器类型查表2-4、表2-5，该井筒是用4#双层双罐笼，由表2-4查得此间距为1B=2B=1530mm
故 ：mmC192519915301961
mmC192819915301992
梯子间尺寸3C、M、N 用下列公式计算：
2m600600 C 3S
式中 600 — 梯子孔宽度， mm
m — 梯子孔至2号罐道梁的距离，mm，取 mm100；
S — 2号罐道梁的宽度，mm，查表22，mmS122 .
精选范本 故： mm136121221006006003C
mmM1520607002）（
式中 700 — 梯子孔的长度，mm
600 —梯子梁的宽度，mm 一般用 。14b [
如上图所示，梯子梁偏离井筒中心线的距离是J，通常取mmJ400~200
故 ：JMN 本设计中 J 取 mm200 则 mmN13202001520
4.井筒净直径的确定
根据求得的提升间和梯子间的断面尺寸，可以采用解析法和作图法确定井筒近似直径以及罐笼在井筒中的位置。解析法计算比较繁琐，而作图法比较方便，可以满足设计的要求，所以选择作图法求出井筒的净直径，其步骤如下：
按计算的提升间、梯子间平面结构布置尺寸，以1:50的比例画得的图如下
.
精选范本 19,615319,919,915319,9136,120152132145330145330192,5192,8E1=B1=E2E2=B2=(E3)(E4)E2C3=J=N=M=3#2#1#C1=C2=L=L=b=b=
从靠近井壁的罐笼两个拐角引罐笼收缩边的垂直平分线，并取l-r得到A、B两点气宗l为提升容器到井壁的最小安全距离，一般mml200r为罐笼的收缩值，根据3C和J的值可得到C点。过CBA、、三点做圆，其圆心即为井筒的中心。从图中可以量得井筒直径是mm5625，井筒中心线到1号罐道梁中心线的距离0d为mm496，直径按mm500的模数进级，取直径为mm600为方便施工0d取整，mm500d0
5.验算安全间隙及梯子间尺寸3C .
精选范本 rdbEBLRl20212)22(2mm200
20223dCJRC2600600Sm
如果不能满足要求则修正0d值，再进行验算直至满足要求为止。
127)5002145019921530()23300(300022l=386mm>200mm
156519285002003000223Cmm>1361mm
验算符合要求
6.风速验算
按下式验算风速v
允vSQv1
式中 Q — 通过井筒的风量，sm3；Q=190sm3
1S —减去井筒装备和其它固定设备尺寸后的井筒净断面积，通常可以由井筒净断面积S估算，1S=s85.0本设计1S=2203.246)4/(85.0m
允v —按规程要求井筒允许通过的最高风速，sm查表101得允v=8sm
故： v=91.703.24190=sm<8sm。风速验算符合要求
（三）支护厚度的选择
参照表11-11取井筒混凝土井壁的厚度是mm350，故井筒掘进直径径D=mm6700
（四）管缆布置
按照管缆布置原则，结合该井的条件，管缆布置如竖井井筒断面图所示。
.
精选范本
（五）工程量及材料消耗
井筒净断面积： 22226.286)4/14.3(4mDS净净
井筒掘进断面积：22224.357.6414.34mDS）（）（掘掘
每米井筒混凝土量：298.626.2824.351mSSv净掘壁罐道梁长度按下式计算:
22'2CRl
式中R为井筒净半径，C值是每根罐道梁至井筒中心线的距离
故：mml59165003000222'1 136,120152132192,8192.550330145ABL=b=C1=C2=C3=J=N=M=D0d0=
井巷巷道断面设计
0
山西工程技术学院采矿工程系
井巷工程课程设计
姓 名： 茹挺进
专 业： 采矿工程
学 号： 120411002
指导教师： 姜有
二Ｏ一五年一月
设 计 成 绩 与 评 语
1 姓 名 茹挺进 学 号 120411002
专业年级 采矿工程系一班
设计评语：
设计成绩 指导教师
2 目录
第一部分 巷道断面设计„„„„„„„„„„„„„„„1
一、选择巷道断面形状 „„„„„„„„„„„„„2
（一）、确定巷道净宽度B„„„„„„„„„„„„2
（二）、确定巷道拱高h0 „„„„„„„„„„„„2
（三）、确定巷道壁高h3 „„„„„„„„„„„„2
（四）、确定巷道净断面积S和净周长P„„„„„„3
（五）、用风速校核巷道净断面积 „„„„„„„„3
二、确定巷道设计掘进断面尺寸和计算断面尺寸 „„3
（一）、选择支护参数„„„„„„„„„„„„„„3
（二）、选择道床参数„„„„„„„„„„„„„„4
（三）、确定巷道掘进断面尺寸„„„„„„„„„„4
（四）、布置水沟和管线„„„„„„„„„„„„„4
（五）、计算巷道掘进工程量和材料消耗量„„„„„4
（六）、绘制巷道断面施工图„„„„„„„„„附图1
第二部分 巷道凿岩爆破设计及作业规程编制„„„6
一、地质与水文情况 „„„„„„„„„„„„„„7
（一）、地质构造„„„„„„„„„„„„„„„„7
（二）、巷道所经岩层特征及水文地质情况„„„„„7
二、巷道掘进 „„„„„„„„„„„„„„„„„7
（一）、炮眼布置 „„„„„„„„„„„„„„„8
（二）、炮眼的选择„„„„„„„„„„„„„„9
3 （三）、爆破原始条件、炮眼布置图„„„„„„„10
丼巷工程巷道断面设计说明书完整版

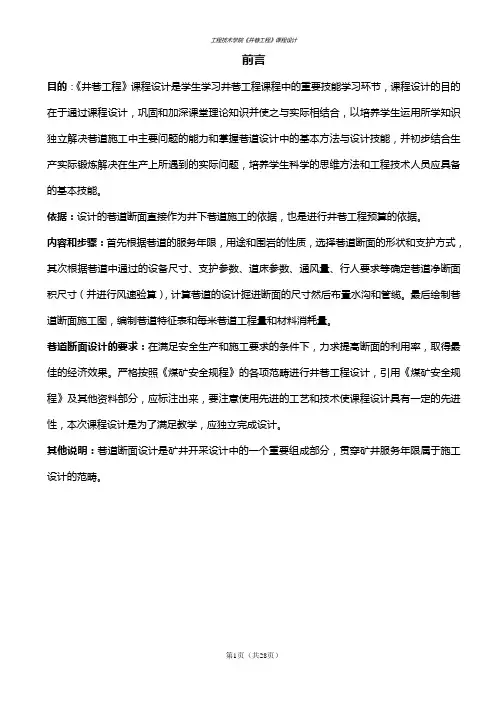

工程技术学院《井巷工程》课程设计
第1页（共22页） 前言
目的：《井巷工程》课程设计是学生学习井巷工程课程中的重要技能学习环节，课程设计的目的在于通过课程设计，巩固和加深课堂理论知识并使之与实际相结合，以培养学生运用所学知识独立解决巷道施工中主要问题的能力和掌握巷道设计中的基本方法与设计技能，并初步结合生产实际锻炼解决在生产上所遇到的实际问题，培养学生科学的思维方法和工程技术人员应具备的基本技能。
依据：设计的巷道断面直接作为井下巷道施工的依据，也是进行井巷工程预算的依据。
内容和步骤：首先根据巷道的服务年限，用途和围岩的性质，选择巷道断面的形状和支护方式，其次根据巷道中通过的设备尺寸、支护参数、道床参数、通风量、行人要求等确定巷道净断面积尺寸（并进行风速验算），计算巷道的设计掘进断面的尺寸然后布臵水沟和管缆。最后绘制巷道断面施工图，编制巷道特征表和每米巷道工程量和材料消耗量。
巷道断面设计的要求：在满足安全生产和施工要求的条件下，力求提高断面的利用率，取得最佳的经济效果。严格按照《煤矿安全规程》的各项范畴进行井巷工程设计，引用《煤矿安全规程》及其他资料部分，应标注出来，要注意使用先进的工艺和技术使课程设计具有一定的先进性，本次课程设计是为了满足教学，应独立完成设计。
其他说明：巷道断面设计是矿井开采设计中的一个重要组成部分，贯穿矿井服务年限属于施工设计的范畴。
目录
第一章、矿井及设计巷道的的概况…………………………………………….5
第二章、巷道断面设计………………………………………………………….6
巷道断面设计的基本原则………………………………………………………………….6 工程技术学院《井巷工程》课程设计
第2页（共22页） 一、巷道断面的设计依据…………………………………………………………………….6
1、巷道的名称和用途…………………………………………………………………….6
2、通过巷道的运输设备类型及特征…………………………………………………...6

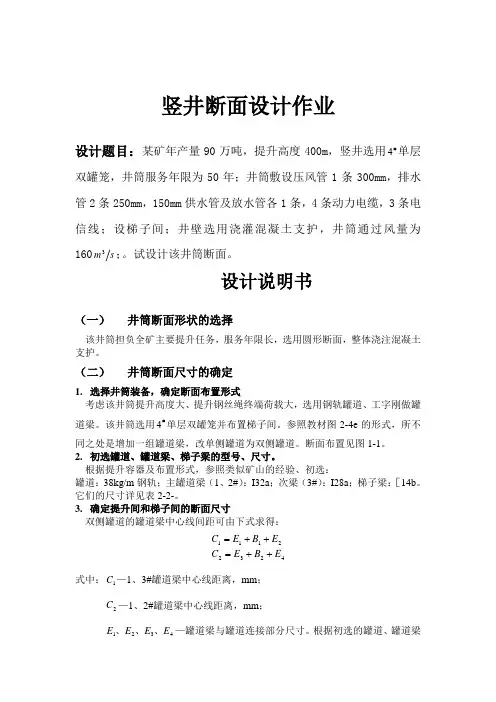

竖井断面设计说明书
竖井断面设计作业
设计题目：某矿年产量90万吨，提升高度400m，竖井选用#4单层双罐笼，井筒服务年限为50年；井筒敷设压风管1条300mm，排水管2条250mm，150mm供水管及放水管各1条，4条动力电缆，3条电信线；设梯子间；井壁选用浇灌混凝土支护，井筒通过风量为160sm3；。试设计该井筒断面。
设计说明书
（一） 井筒断面形状的选择
该井筒担负全矿主要提升任务，服务年限长，选用圆形断面，整体浇注混凝土支护。
（二） 井筒断面尺寸的确定
1. 选择井筒装备，确定断面布置形式
考虑该井筒提升高度大、提升钢丝绳终端荷载大，选用钢轨罐道、工字刚做罐道梁。该井筒选用#4单层双罐笼并布置梯子间。参照教材图2-4e的形式，所不同之处是增加一组罐道梁，改单侧罐道为双侧罐道。断面布置见图1-1。
2. 初选罐道、罐道梁、梯子梁的型号、尺寸。
根据提升容器及布置形式，参照类似矿山的经验、初选：
罐道：38kg/m钢轨；主罐道梁（1、2#）：I32a；次梁（3#）：I28a；梯子梁：［14b。它们的尺寸详见表2-2-。
3. 确定提升间和梯子间的断面尺寸
双侧罐道的罐道梁中心线间距可由下式求得：
42322111EBECEBEC
式中：1C—1、3#罐道梁中心线距离，mm；
2C—1、2#罐道梁中心线距离，mm；
4321EEEE、、、—罐道梁与罐道连接部分尺寸。根据初选的罐道、罐道梁参见表2-1选取。分别取为：；mmEEEmmE203,1994321
21BB、—两侧罐道之间的距离，mm。其值可按提升容器类型查表2-4、表2-5，该井筒使用#4单层双罐笼，由表2-5查得此间距为mmBB153021。
故：mmCmmC193620315302031932203153019921
梯子间的尺寸1C、M、N用下列公式计算：
26006003SmC
井巷断面设计
井巷工程设计

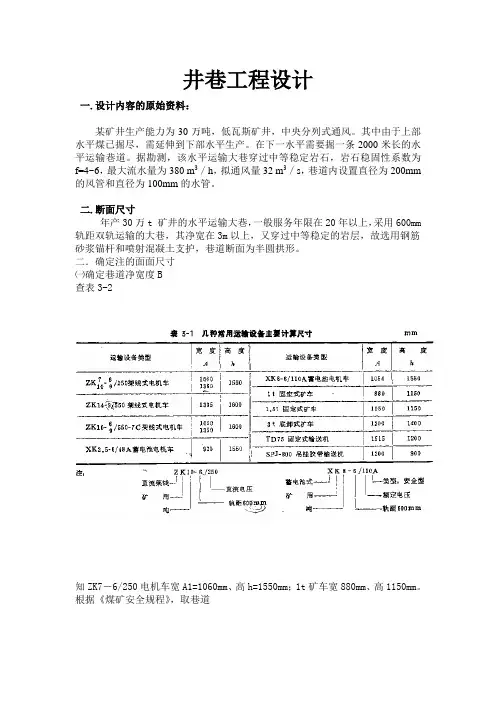

一.设计内容的原始资料：
某矿井生产能力为30万吨，低瓦斯矿井，中央分列式通风。其中由于上部水平煤已掘尽，需延伸到下部水平生产。在下一水平需要掘一条2000米长的水平运输巷道。据勘测，该水平运输大巷穿过中等稳定岩石，岩石稳固性系数为f=4~6，最大流水量为380 m3／h，拟通风量32 m3／s，巷道内设置直径为200mm的风管和直径为100mm的水管。
二.断面尺寸
年产30万t 矿井的水平运输大巷，一般服务年限在20年以上，采用600mm轨距双轨运输的大巷，其净宽在3m以上，又穿过中等稳定的岩层，故选用钢筋砂浆锚杆和喷射混凝土支护，巷道断面为半圆拱形。
二．确定注的面面尺寸
㈠确定巷道净宽度B
查表3-2
知ZK7－6/250电机车宽A1=1060mm、高h=1550mm；1t矿车宽880mm、高1150mm。
根据《煤矿安全规程》，取巷道
人行道宽C=840mm、非人行道一侧宽a=400mm。又查表3-3 知本巷双轨中线距b=1100mm，则两电机车之间距离为1100－(1060/2+1060/2）=40mm
故巷道净宽度:B=a1+b+c1
=（400+1060/2）+1100+（1060/2+840）
=930+1100+1370
=3400mm
㈡确定巷道拱高h0
半圆拱形巷道拱高h0=3400/2=1700mm。半圆拱半径R=1700mm
㈢确定巷道壁高h3
1．按架线电机车导电弓子要求确定h3
由表3-6中半圆拱形巷道拱高公式得
式中 h4——轨面起电机车架线高度，按《煤矿安全规程》取h4=2000mm；
hc——道床总高度。查表3-5选22kg/m钢轨，再查表3-5得hc=380mm，道碴高度hb=220mm；
n——导电弓子距拱壁安全间距，取n=300mm；
K——导电弓子宽度之半，K=718/2=359，取K=360mm；
b1——轨道中线与巷道中线间距，b1=B/2－a1=3400/2－930=770mm。
井巷工程巷道断面课程设计

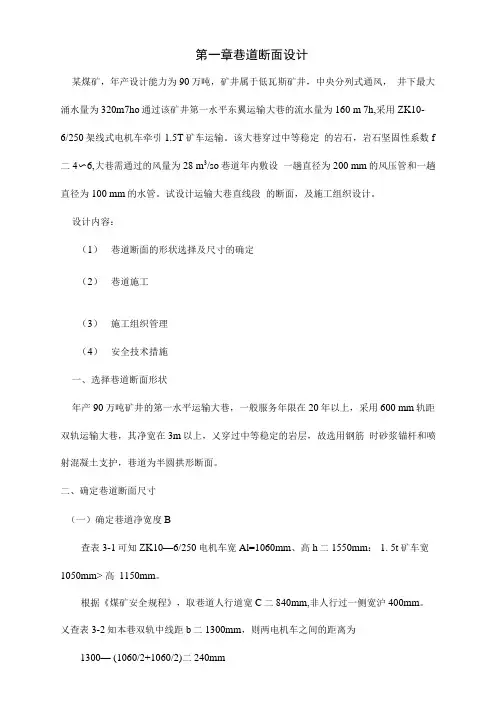

第一章巷道断面设计
某煤矿，年产设计能力为90万吨，矿井属于低瓦斯矿井，中央分列式通风， 井下最大涌水量为320m7ho通过该矿井第一水平东翼运输大巷的流水量为160 m 7h,采用ZK10-6/250架线式电机车牵引1.5T矿车运输。该大巷穿过中等稳定 的岩石，岩石坚固性系数f二4〜6,大巷需通过的风量为28 m3/so巷道年内敷设 一趟直径为200 mm的风压管和一趟直径为100 mm的水管。试设计运输大巷直线段 的断面，及施工组织设计。
设计内容：
（1） 巷道断面的形状选择及尺寸的确定
（2） 巷道施工
（3） 施工组织管理
（4） 安全技术措施
一、选择巷道断面形状
年产90万吨矿井的第一水平运输大巷，一般服务年限在20年以上，采用600 mm轨距双轨运输大巷，其净宽在3m以上，乂穿过中等稳定的岩层，故选用钢筋 时砂浆锚杆和喷射混凝土支护，巷道为半圆拱形断面。
二、确定巷道断面尺寸
（一）确定巷道净宽度B
查表3-1可知ZK10—6/250电机车宽Al=1060mm、高h二1550mm： 1. 5t矿车宽
1050mm> 高 1150mm。
根据《煤矿安全规程》，取巷道人行道宽C二840mm,非人行过一侧宽沪400mm。
乂查表3-2知本巷双轨中线距b二1300mm，则两电机车之间的距离为
1300— (1060/2+1060/2)二240mm 故巷道净宽度 B=al+b+cl=(400+1060/2)+1300+(1060/2+840 ) 二930+1300+1370二3600mm。
(二) 确定巷道拱高ho
半圆拱形巷道的拱高h0二B/2二3600/2二1800mm°半圆拱半径R二h二1800mm。
(三) 确定巷道壁高h3
1. 按架线电机车导电弓子要求确定h3
山表3-8中半圆拱形巷道拱高公式得
h3 2h4+hc— J(R-n)—(K +也尸
式中，h4为轨面起电机车架线高度，按《煤矿安全规程》取h4=2000mm； he 为道床总高度。查表3-5选24kg/m钢轨，再查表3-7得he二360mm,道渣高度 hb二200mm： n为导电弓子距拱壁安全间距，取n二300mm;K为导电弓子宽度之半, K=718/2=359,取K二360mm； b为轨道中线与巷道中线间距，b二B/2—d二3600/2— 930二870mm。
井巷工程--巷道断面设计概述
井巷工程–巷道断面设计概述
1. 简介
井巷工程是指井、巷等矿山地下坑道的设计和施工。其中，巷道是连接矿井井口与矿体的通路，对于矿井的开采和运输起着至关重要的作用。巷道断面设计是井巷工程的一个重要环节，它影响着巷道的通行能力、工作效率以及安全性。本文将对巷道断面设计进行概述。
2. 巷道断面设计的目标和原则
2.1 目标
巷道断面设计的主要目标是保证巷道的通行能力和安全性，满足矿井开采和运输的需求。具体目标包括：
• 保证巷道的足够宽度，以容纳矿车和设备的正常通行；
• 设计合理的巷道高度，以确保作业人员的安全通行； • 确保巷道的稳定性，避免因岩石崩落等地质灾害导致的事故；
• 考虑井巷系统的整体布局和联络巷道的需求。
2.2 原则
巷道断面设计应遵循以下原则：
• 适应矿井的开采方式和运输需求；
• 根据地质条件和围岩力学性质确定巷道的稳定性参数；
• 考虑巷道的可持续性和长期使用性，降低维护成本；
• 合理选择建设材料和工程技术，提高巷道的施工质量；
• 根据实际情况调整和优化巷道断面设计。
3. 巷道断面设计的要素
巷道断面设计涉及到多个要素，包括巷道宽度、巷道高度、支护结构以及巷道布置等。 3.1 巷道宽度
巷道宽度是指巷道的横截面宽度。它受到矿车和设备的尺寸限制以及开采交通的需求影响。通常情况下，巷道宽度应略大于最宽的设备或矿车的宽度，以确保其正常通行。
3.2 巷道高度
巷道高度是指巷道的纵截面高度。根据作业人员的通行需求和地质条件的限制，巷道高度应保证工作人员的安全和舒适性，并考虑到通风设备和电缆的安装。
3.3 支护结构
巷道的稳定性需要通过支护结构来保证。常见的支护结构包括钢拱、锚杆、注浆等。选择合适的支护结构应综合考虑岩石的力学性质、地质条件、巷道尺寸等因素。 3.4 巷道布置
巷道布置是指巷道在矿山中的布置方式。巷道的布置应充分考虑矿井的开采计划和设备的布置，确保巷道能够满足开采和运输的要求。常见的巷道布置方式包括直线巷道、弯道巷道、分支巷道等。
井巷工程巷道断面课程设计 2
井巷工程巷道断面课程设计
井巷工程是矿山、隧道等建筑工程中不可缺少的一项基础性工作，而巷道断面课程设计则是井巷工程中至关重要的一环。巷道断面课程设计是指根据巷道使用的目的和现场条件，合理地确定巷道的断面大小、几何形状、合适的支护方式以及拱形的大小等。
巷道断面课程设计必须考虑到众多因素，比如巷道的用途、地质结构条件、巷道长度、作业状况、支护材料等，并以此为基础确定合理的断面参数。合理的巷道断面设计不仅能够保证巷道的安全性和稳定性，还可以节省工程投资和提高经济效益。
首先，巷道的使用目的是巷道断面设计的首要考虑因素之一，不同的使用目的需要不同的断面类型和大小。矿井通风巷道的断面应该较大，以便有效地促进矿井空气的流通和换气。而煤矿采煤巷道的断面大小则应该根据采煤工艺和工艺参数来合理确定，通常采用优化设计的方法，从而最大程度地提高采煤效率和煤炭的回收率。
其次，地质条件也是巷道断面课程设计的受限因素之一，不同地质条件需要不同的支护方式和断面形状。在软岩地质条件下，巷道通常应采用大断面、强支护的设计方案，以克服软弱岩层的破坏性和巷道的变形。 另外，巷道长度和作业状况也是影响巷道断面设计的要素之一。较长的巷道通常需要更加复杂的设计和支护方案，以确保巷道的安全和稳定，同时，巷道中的作业状况也会对巷道断面设计产生影响。例如，巷道中的运输车辆和采运设备的大小、数量和作业方式，都需要在巷道断面设计中进行考虑。
最后，支护材料也是巷道断面设计的重要组成部分，不同的支护材料适用于不同的地质环境和巷道断面类型。例如，在地质条件恶劣的情况下，钢筋网片、锚杆和喷锚混凝土可以组合使用，并采用复合式支架来进行巷道支护。
总之，巷道断面课程设计在井巷工程中是非常重要的一环，必须考虑到众多因素，确保巷道的安全稳定并提高经济效益。设计者应该积极地了解和利用各种技术手段，并根据实际情况进行巷道断面设计，以保证工程质量和安全。
井巷工程巷道断面课程设计 3
井巷工程巷道断面课程设计
井巷工程是煤炭开采过程中非常重要的一部分，在矿山建设和生产运营中起着至关重要的作用。而随着矿井深入和开采的复杂程度加大，巷道的断面设计也成为了一个十分关键的问题。本文将围绕井巷工程巷道断面课程设计这一主题进行探讨。
井巷工程巷道断面课程设计，是指根据设计要求对矿井巷道的断面进行规划和设计的过程。在实际的生产过程中，巷道的断面大小会直接影响到矿井的生产能力、煤炭输送量、通风情况等方面，因此进行科学合理的巷道断面设计非常必要。
在进行巷道断面设计时，需要考虑到巷道的用途、地质条件、煤层厚度、生产能力、通风需求、安全要求、经济效益等因素，同时还需要考虑匹配矿车、皮带机等设备的运输需求。另外，巷道断面的设计还需要满足规范标准，在矿山生产运营中的相关法律法规和管理标准也需要被考虑进去。
针对不同矿井的实际情况进行巷道断面设计时，需要根据不同的地质条件和生产要求来选择合适的巷道断面类型。目前，常用的巷道断面类型主要有方形断面、圆形断面、马蹄形断面等，每种类型的巷道断面都各有特点和适用范围。例如，方形断面在矿井中应用最广泛，适用于各种地质条件；而圆形断面适用于不稳定地层和围岩较强的地质条件下；而马蹄形断面适用于主要采用细分采煤方法的采煤工作面等。 进行巷道断面设计时，还需要考虑到巷道的泄水、通风、支护等问题。泄水是井巷工程中最关键的问题之一，因此对于不同类型的巷道断面，泄水设计需要进行相应的调整。通风问题也非常重要，断面的大小、巷道的走向、通风管道的选择等都需要进行科学的设计和规划才能保证安全生产。此外，支护也是井巷工程中必不可少的环节，支护设计也要与巷道断面的大小兼容，同时还需要考虑到支护材料的可获得性和经济成本等因素。
总之，井巷工程巷道断面课程设计是井巷工程中非常重要的一部分，设计师需要充分考虑到地质条件、生产要求、法律法规等多个因素，综合考虑采用合适的巷道断面类型，并进行科学规划和设计。在实际生产操作中，以安全和效益为前提，不断探索创新，继续推进巷道断面设计的发展。
