交流发电机检测教学内容
交流发电机的结构与工作原理教案
交流发电机的结构与工作原理教案教案：交流发电机的结构与工作原理教案概述：这个教案将重点介绍交流发电机的结构和工作原理。
首先，将简要介绍交流发电机的结构组成部分，然后详细讲解其工作原理。
最后，可以通过问题讨论和探究实验来巩固学生的理解和应用。
一、教学目标：1.了解交流发电机的结构组成部分；2.理解交流发电机的工作原理；3.能够解释交流发电机工作过程中的能量转换；4.能够应用所学知识解答相关问题。
二、教学内容与过程1.交流发电机的结构组成部分（15分钟）a.简要介绍交流发电机的外观和常见部件；b.讲解交流发电机的核心部分：转子、定子和励磁装置；c.展示或让学生观察具体的交流发电机实物，加深对其结构的理解。
2.交流发电机的工作原理（45分钟）a.引入交流发电机的工作原理；b.介绍电磁感应定律及其在交流发电机中的应用；c.图示并讲解交流发电机的工作原理图；d.详细解释交流发电机中的能量转换：机械能到电能的转换；e.通过实例或练习题来巩固学生对交流发电机工作原理的理解。
3.问题讨论与探究实验（30分钟）a.引入问题讨论环节，让学生提出和交流关于交流发电机的问题；b.回答学生的问题并进行深入探究，引导学生思考；c.进行一个简单的探究实验，如实验验证电磁感应定律；d.结合实验结果，解答学生提出的问题。
三、教学资源和评估方法：1.教学资源：交流发电机实物样品、PPT等；2.评估方法：课堂讨论、问题解答、实验结果观察等。
四、教学扩展与归纳：1.可以通过浏览学习资源如视频、动画等进一步加深对交流发电机结构与工作原理的理解；2.布置作业，让学生总结发电机的工作原理，并扩展到其他电动机和发电设备。
五、教学反思：1.可以通过引入更多细节和案例来提高讲解的深度和广度；2.结合实物展示和探究实验，激发学生的学习兴趣和主动参与，提高教学效果。
二、交流发电机的拆装与检测教学总结
实验二、交流发电机及调节器的拆装、检测与维护（一）交流发电机的拆装与检测一、实验课时：2学时二、实验内容及目的1．熟悉交流发电机的拆检及装复；2．掌握交流发电机各部件及总成的检查；3．正确进行交流发电机的检测。
三、技术标准及要求1、按照正确的步骤进行拆装；2、相关部件的检查必须符合技术标准。
四、实验器材发动机实验台架N台或汽车N辆，硅整流交流发电机N台五、实验用具1、平台N台、蓄电池N个，一字、十字起子大小各N把，开口、梅花扳手各N套；2、万用表、弹簧称、游标卡尺、拉器、百分表各N，V型铁N对；3、油盆、毛刷各N，适量清洗剂、润滑脂、“00”号纱布及棉纱。
六、实验注意事项1、拆卸轴承端盖时，不要硬敲乱撬，要使用拉器；2、使用万用表检测电阻、电压时，应当注意档位的选择；3、在动态测试过程中，注意人身安全。
七、实验操作步骤1、硅整流交流发电机的拆解及清洗（以丰田系列40A型为例说明）（1）拆下皮带轮；（2）拧下“B”端子上的固定螺母并取下绝缘套管；（3）拆下后端盖罩；（4）拧下电刷架和IC调节器的固定螺丝，取下电刷架和IC调节器（注意：电刷要轻取）；（5）将与整流器相连接的三相绕组引线及中性点引线的连接螺钉用十字起拧下，取下整流器；（6）拆卸整流器端座；（7）从驱动端盖里取出转子；用棉纱沾适量清洗剂擦洗转子绕组、定子绕组、弹刷及其他机件；2、硅整流交流发电机的检查转子的检查：（1）转子绕组短路与断路的检查：用数字万用表的低电阻档检测两滑环之间的电阻，应符合技术标准。
若阻值为“∞”，则说明断路；若阻值过小，则说明短路。
一般阻值约为3.5~6Ω图1-5转子绕组断路检查图1-6 转子绕组绝缘检查（2）转子绕组搭铁检查：即检查转子绕组与铁心（或转子轴）之间的绝缘情况。
用万用表导通档检测两滑环与铁心（或转子轴）之间的导通情况。
若为零且表发出响声，说明有搭铁故障，正常应为“∞”，如图1-5所示；（3）滑环的检查：滑环表面应平整光滑，无明显烧损，否则用“00”号纱布打磨。
交流发电机各零部件检测项目及方法
交流发电机各零部件检测项目及方法我折腾了好久交流发电机各零部件检测项目及方法，总算找到点门道。
这可不是个简单事儿，我一开始也是瞎摸索。
就说交流发电机里的定子吧。
检测它的时候，我试过用万用表来测绕组的电阻。
像绕迷宫一样，那一圈一圈的绕组线路可不能马虎。
你得把万用表的表笔准确地接触到定子绕组的接线端。
我一开始就犯过错，表笔没接稳，那测出来的数据就不对。
这就好比你拿个不准确的尺子去量东西，肯定得不出正确结果。
如果测出来电阻无穷大，那很可能就是绕组断路了。
但是这里得注意啊，有时候表笔接触不良，也会让你误以为是断路，所以要多测几次确保结果准确性。
再比如说转子。
我研究怎么检测它的磁场绕组时，那个滑环挺关键的。
你得看滑环有没有磨损或者脏污。
我以前没注意，觉得滑环看着没毛病，结果测出来的数据总有点怪。
后来才发现是滑环上有薄薄的一层油污，影响了电路连接。
用干净的布擦擦就会好很多。
还有测磁场绕组的电阻值，也是跟定子类似的方法用万用表，要是电阻值不正常，就可能是绕组有短路啥的。
还有二极管的检测。
这好比检测一个小小的交通警察站在电路十字路口，有没有正常工作。
我用过导通测试的方法，把万用表打到二极管测试档位，正向的时候应该是导通状态，反向的时候应该是截至状态。
我有次测的时候，没注意正反向的区别，测完了数字不对还以为二极管是坏的，后来反应过来重新测才对。
交流发电机的电刷也很重要。
我就像检查一个小刷子一样查看它的磨损情况。
如果磨损过度，那和滑环的接触就不好了，就像两只手没握紧，就会影响发电。
用肉眼看、和新的电刷比较长度，简单直接。
不过这也得有点经验，有时候磨损不太明显得仔细看才行。
我在检测这些零部件的时候，常常要把自己的结果反复核对。
就像查账似的，要是有个数据对不上，就可能整个结论都错了。
要是能有一个检测手册参考那就方便多了，但很多时候就得靠自己不断尝试和积累经验。
不同型号的交流发电机可能会有一些细微的差别，这个我还不是特别确定，但是大体的检测思路和方法就是这些了。
汽车交流发电机的检测课件
交流发电机的整流原理
交流发电机产生的交流电为正弦波，需要通过整流电路将其转换为直流电。
整流电路主要由二极管组成，当正弦波的正半周通过二极管时，二极管导通，电流可以通过 ；当正弦波的负半周通过二极管时，二极管截止，电流无法通过。
通过这种方式，整流电路将交流电转换为直流电。
交流发电机的调节原理
交流发电机产生的交流电的频 率和电压需要调节。
发电机的清洗
使用专业的清洗剂和工具清洗发电机，确保 清除表面的灰尘和污垢。
发电机的组装
根据拆卸前的记录，使用专用工具和紧固件 将发电机重新组装。
04
交流发电机的故障诊断与 排除
交流发电机的常见故障
发电机不发电 发电机过热
发电机发电异常 电磁干扰
故障原因分析
发电机不发电
发电机发电异常
定子绕组开路、转子绕组开路、外部电路 断路等。
总结词
发电机过热是指发电机的温度过高，需要立即进行检查和维 修，以避免更严重的故障发生。
详细描述
当汽车交流发电机过热时，首先需要检查发电机皮带是否过 紧或打滑，然后检查风扇和水泵是否正常工作。如果以上检 查均正常，则需要进一步检查发电机的润滑系统和散热系统 是否正常。
感谢您的观看
THANKS
定期检查发电机的绝缘性能，防止因绝缘不良导致漏电或短路。
更换磨损零部件
更换轴承
轴承是发电机中最容易磨 损的部件之一，需要定期 更换。
更换碳刷
碳刷是发电机的另一个易 损件，需要定期更换以确 保发电机正常工作。
ห้องสมุดไป่ตู้
更换密封件
密封件是保持发电机密封 的重要部件，需要定期更 换以防止漏油或漏气。
调整发电机的工作参数
汽车交流发电机检测实训
汽车交流发电机检测实训
一各小组点名，并在实训手册上逐一记录
二实训课要求
1 实训课需穿校服
2上课不准玩手机
3上课期间不得大声喧哗
4注意自身安全，严格遵守操作规则
5不得触碰与本次实训项目无关的汽车部件，以免造成人身伤害和车辆损伤6服从各带队教师的安排，有事离开需向老师说明
7实训课提前五分钟下课，打扫好各自场地（有带队老师和组长安排）
三实训项目介绍及实训项目的操作流程
检测汽车电源系统的发电机
发电机的工作原理：
当发动机启动后，发动机驱动发电机转动，转子产生磁场，利用电磁感应原理，使定子绕组产生三相交流电。
发电机作用：
发电机是汽车电器的主要电源，由汽车发动机驱动，在发动机正常工作时，发电机对除起动机以外的所有用电设备供电，并向蓄电池充电以补充蓄电池在使用中所消耗的电能。
注意本次实训不要求拆装，具体实训目标安排如下：
定子-----产生三相交流电
一．认识发电机各部件能说出各部件的作用转子------产生磁场
整流器-------使三相交流电变为
直流电
调节器-------控制转子励磁绕组电流
是磁通量发生变化从而
起到调节作用
前后端盖风扇皮带轮
二．测量定子三个或者四个引线段子应该相互导通，定子绕组与定子铁心则不导通
三．测量转子两个滑环之间的电阻应小于8欧姆，滑环与转子铁芯则不导通四．整流器测量单向导通情况
五．认识发电机B+（电压输出端）测量B+与接地的导通情况。

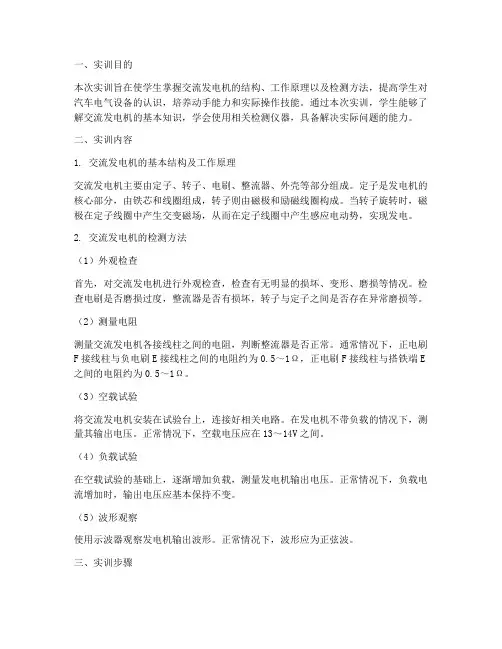

检测交流发电机实训报告
一、实训目的本次实训旨在使学生掌握交流发电机的结构、工作原理以及检测方法，提高学生对汽车电气设备的认识，培养动手能力和实际操作技能。
通过本次实训，学生能够了解交流发电机的基本知识，学会使用相关检测仪器，具备解决实际问题的能力。
二、实训内容1. 交流发电机的基本结构及工作原理交流发电机主要由定子、转子、电刷、整流器、外壳等部分组成。
定子是发电机的核心部分，由铁芯和线圈组成，转子则由磁极和励磁线圈构成。
当转子旋转时，磁极在定子线圈中产生交变磁场，从而在定子线圈中产生感应电动势，实现发电。
2. 交流发电机的检测方法（1）外观检查首先，对交流发电机进行外观检查，检查有无明显的损坏、变形、磨损等情况。
检查电刷是否磨损过度，整流器是否有损坏，转子与定子之间是否存在异常磨损等。
（2）测量电阻测量交流发电机各接线柱之间的电阻，判断整流器是否正常。
通常情况下，正电刷F接线柱与负电刷E接线柱之间的电阻约为0.5～1Ω，正电刷F接线柱与搭铁端E 之间的电阻约为0.5～1Ω。
（3）空载试验将交流发电机安装在试验台上，连接好相关电路。
在发电机不带负载的情况下，测量其输出电压。
正常情况下，空载电压应在13～14V之间。
（4）负载试验在空载试验的基础上，逐渐增加负载，测量发电机输出电压。
正常情况下，负载电流增加时，输出电压应基本保持不变。
（5）波形观察使用示波器观察发电机输出波形。
正常情况下，波形应为正弦波。
三、实训步骤1. 准备实训所需的仪器设备，包括交流发电机、试验台、万用表、示波器等。
2. 对交流发电机进行外观检查，记录检查结果。
3. 使用万用表测量交流发电机各接线柱之间的电阻，记录测量结果。
4. 将交流发电机安装在试验台上，连接好相关电路。
5. 进行空载试验，测量发电机输出电压，记录测量结果。
6. 进行负载试验，逐渐增加负载，测量发电机输出电压，记录测量结果。
7. 使用示波器观察发电机输出波形，记录波形特征。
8. 分析检测结果，判断交流发电机是否存在故障。
交流发电机的维修与检测 ppt课件
交流发电机的电压调节器
• 电压调节器的分类 • 电压调节器的调压原理 • 电子调节器结构与工作原理 • 电子调节器应用实例
交流发电机的维修
• 当发现发电机不发电或发电不足等故障时， 应首先判断故障发生在外电路还是发电机 内部，若初步判定发生在发电及内部，应 将发电机从车上拆下来，对其进行检测修 理。
交流发电机出现各种故 障时，输出电压的波形如图 3-29所示。
图3-29 交流发电机出现各种故障时的电压波形
交流发电机的电压调节器
• 由于交流发电机的转子是由发动机通过皮带驱动 旋转的，且发动机和交流发电机的速比为1．7～ 3，因此交流发电机转子的转速变化范围非常大， 这样将引起发电机的输出电压发生较大变化，无 法满足汽车用电设备的工作要求。
检查导线的连接
• （1）接线是否正确； • （2）采用插接器连接的发电机，其插座与
线束插头必须锁紧，不能松动； • （3）发电机输出端接线螺丝必须加弹簧垫。
检查是否发电
• （1）观察充电指示灯的熄灭情况：若充电指示灯 一直亮着，说明发电机或调节器有故障，也可能 是充电指示灯线路有故障，应及时维修。
交流发电机的维修与检测
第二节 交流发电机维护与检测
• 交流发电机与调节器的结构简单，维护方 便，若正确使用，不仅故障少而且寿命长； 若使用不当，则会很快损坏。因此在使用 和维护中应注意以下几点：
• 1． 蓄电池的极性必须是负极搭铁，不能接 反。否则，会烧坏发电机或调节器的电子 元件；
• 2． 发电机运转时，不能用试火的方法检查发电 机是否发电，否则会烧坏二极管；
电压调节器的分类
• 电子调节器按所匹配的交流发电机搭铁型 式可分为：
• 内搭铁型调节器
学习情境二交流发电机的检测与维护
交流发电机的安全操作
1 操作注意事项
2 风险管理
掌握操作交流发电机的关键注意事项，以 确保您的安全。
了解交流发电机操作中的潜在风险，并采 取适当的风险管理措施。
学习情境二交流发电机的 检测与维护
本次演示将介绍交流发电机检测与维护的重要性，并为您提供有关交流发电 机的基础知识和工作原理的详细信息。
交流发电机基础知识介绍
1
结构与工作原理
了解交流发电机的基本结构和工作原理，包括转子、定子和励磁系统。
2
分类与应用
探索不同类型的交流发电机以及它们在不同领域的应用，如工业、住宅和交通。
3
需要检测的原因
了解为什么需要定期检测交流发电机，以确保其可靠性和安全性。
交流发电机故障与检测
故障分类
学习交流发电机可能发生的故障类型，如短路、断路和绝缘故障。
故障特征
了解故障的特征，如温度异常、振动和噪音。
检测流程
探索交流发电机故障的常见检测流程，以找出故障的根本原因。
检测交流发电机的关键部件
学习长期维护计划的重要性，以延长交流发电机的使用寿命。
3
维修目标
明确维修交流发电机的目标，包括恢复工作性能和确保安全。
检修交流发电机的关键部件
定子和转子
学习如何检修交流发电机中的 定子和转子，以修复故障并恢 复正常工作。
绕组和接线
了解如何检修交流发电机的绕 组和接线，以确保其可靠性和 安全性。
励磁系统
定子和转子
学习检测交流发电机中关键部 件定子和转子的方法和技巧。
绕组和接线
励磁系统
了解如何检测交流发电机的绕 组和接线，以确保其正常运行。
探索交流发电机励磁系统的重 要性，以及它在发电机性能中 的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
②检测负极管：用数字万用表的导通档位，红表笔接整流器的
端子“E”，黑表笔分别接整流器各接柱，万用表均应导通， 否则说明该二极管断路，应更换整流器总成；调换两表笔进 行测试，此时万用表均不导通，否则说明二极管短路，亦应 更换整流器总成。
14
Hale Waihona Puke 15（4）碳刷组件的检查 ①电刷表面不得有油污，且应在电刷架中活动自如，电刷磨损不 得超过原高度的1/2（标准长度为10.5mm）；当电刷从电刷架中 露出2mm时，电刷弹簧力一般为2～3N；电刷架应无烧损，破裂 或变形。 ②电刷与接线柱导通检查
7
②转子绕组搭铁检查：即检查转子绕组与铁心（或转子轴）之间的 绝缘情况。用万用表最大电阻档检测任一滑环与铁心（或转子轴 ）之间的电阻。电阻较小或为零，说明有搭铁故障，正常应为 “∞”。
8
③滑环的检查：滑环表面应平整光滑，无明显烧损，否则用“00” 号纱布打磨。两滑环间隙处应无积物。滑环圆度误差不超过 0.025mm，厚度不小于1.5mm。
②定子绕组搭铁检查：即检查定子绕组与定子铁心间绝缘情况。用 数字万用表最大电阻档测定子绕组接线端与铁心间的电阻。
12
（3）整流器的检查 ①检测正极管：用数字万用表的导通档位，黑表笔接整流器端子
“B”，红表笔分别接整流器各接柱，万用表均应导通，否则说明 该二极管断路，应更换整流器总成；调换两表笔进行测试，此时完 用表均不导通，否则说明二极管短路，亦应更换整流器总成。
⑦ 发动机熄火后，应及时将点火开关断 开
⑧ 交流发电机与电压调节器的搭铁形式 必须一致。
⑨ 交流发电机与电压调节器的电压等级 必须一致，
4
➢ 交流发电机的维护： 清洗、打磨、润滑
5
➢ 不解体检查: （1）整流器的检查
（2）电刷及转子绕组的检查
（3）转子及轴承的检查
6
➢ 解体后的检查
（1）转子的检查： ①转子绕组短路与断路的检查：数字万用表检测两滑环之间的 电阻，一般阻值约为3.5~6Ω。
1
能正确使用与维护交流发电机。
学会使用相关的检测工具对交流发 电机进行检查。
能准确判断由发 电机结构损坏而
引起的故障。
2
➢使用注意事项： ① 蓄电池的搭铁极性必须与发电机搭铁极性相同。 ② 发电机运转时，不能使用试火方法检查发电机是否发电 ③ 发现交流发电机不发电或者充电电流较小时，应及时找出故障
予以排除。如长期带故障运行，发电机可能出现严重故障或损坏。 一个二极管短路，将会使其他二极管和定子绕组烧坏。
④ 绝对禁止用200 V以上的交流电压或兆欧表检查发电机的绝缘 性能。
⑤ 发电机正常运行时，切不可任意拆卸各电器的连接线。
3
⑥ 蓄电池可起到电容器的作用，即可在 一定程度上吸收电路中的瞬时过电压。
16
17
9
④转子轴检查：
用百分表检查轴的弯曲，弯曲 度不超过0.05mm（径向圆跳 动公差不超过0.1mm），否则 应予以校正。爪形磁极在转子 轴上应固定牢
10
（2）定子的检查： ① 定子绕组短路与断路的检查：用数字万用表的低电阻档位检测 定子绕组三个接线端，两两相测。正常值时阻值小于1Ω且相等。
11
