轧机机架设计部分
§3.10 机架的基本尺寸及校核：
项目 影响因素 经验公式
窗口高度H 轧辊直径，轴承座高度，轧机最大开口度和压下螺丝最小伸出量，安全或测压元件及液压缸的高度。闭式机架中，还要
满足换辊时所要求的尺寸
1.H=21321SSHHH
2．对于普通四辊轧机H值可以控
制在以下范围H=(2.6～
3.5)(WD+bD)
窗口宽度B 开式机架：轧辊轴承座宽度 闭式机架：轧辊的最大直径
1.B = ZB+ 2s
2. 对于普通四辊轧机窗口宽度应
控制在B=（1.15～1.30）bD
3.对于闭式机架非传动侧窗口应比
传动侧宽0.005～0.01mm
立柱截面积A 机架的强度和刚度条件
1. 对于铸铁轧辊：A=（0.6～0.8）
2
d
2. 对于铸钢轧辊：
开坯机：A=（0.65～0.8）2d
一般轧机：A=（0.8～1.0）2d。
3. 对于合金钢轧辊：
四辊轧机：A=（1.0～1.2）2d
机架与轨座连接螺栓孔间距2B
轧辊辊身直径和窗口的宽度
1. 2B=(2.5～3)bD
式中bD——二辊轧机中为轧辊
辊身直径，四辊轧机中为支承辊辊
身直径（mm）
机架和轨座连接螺栓直径1d 机架承受的倾翻力矩
1
d
=0.1bD+（5～10）mm
轨座到地基的地脚螺栓直径2d 机架承受的倾翻力矩 1.轧辊直径<500mm：
2
d
=0.1bD+10mm
2.轧辊直径>500mm：
2
d
=0.08bD+10mm
轨座高度1h 机架下横梁的位置和截面的高度尺寸
1
h
=0.5bD
轨座底面积1A 轧机的全部重量和对基础的作用力 按基础的单位承压许可值为1.5～
2.0MPa确定
a
—轧辊、上下辊（三辊轧机）支承辊（四辊轧机）中心距（mm）；
d
—轧辊辊颈，支承辊辊颈（四辊轧机）直径（m）
S
—轴承和轴承座在高度方向径向厚度之和（m）
h
—上轧辊调整距离（m）
σ—考虑压下螺丝伸出机架的余量，安放测压元件或液压下时，液压缸的尺寸（m）；
Z
B
—支承辊(轧辊)轴承座宽度，mm；
s—窗口滑板厚度，一般取s
=20～40mm。
W
D
—工作辊辊身直径（mm）。
b
D
—支承辊辊身直径（mm）。
§3.10.1 机架的类型及结构:
轧钢机机架是工机座的重要部件，轧辊轴承座及轧辊调整装置等都安装在
机架上。机架要承受轧制力，必须有足够的强度和刚度。
根据轧钢机型式和工作要求，轧钢机机架分为闭式和开式两种。
机架的作用：用来安装轧辊、轧辊轴承、轧辊调整装置和导卫装置等工作
机座中全部零件，并承受全部轧制力的作用。
机架的地位：机架是轧机工作机座中尺寸和重量最大的部件，轧辊轴承和
轧辊调整装置都安装在机架上，机架承受巨大轧制力的作用。
机架的类型：
1、组成：机架主要由左右牌坊、联接两块牌坊的连接梁、位于牌坊窗口内侧的
滑板等零部件构成。由于牌坊是机架的主体部件，因此仅对牌坊的结构、参数和
强度介绍。
2、轧机牌坊分类：闭式牌坊和开式牌坊
2.1闭口式机架的牌坊
闭式机架是一个整体框架，具有较高强度和刚度。闭式机架主要用于轧制
力较大的初轧机、板坯轧机和板带轧机等。对于板带轧机来说，为提高轧制精度，
需要有较高的机架刚度。对于某些小型和线材轧机，也往往采用刚度较好的闭式
机架，以获得较好的轧件质量。采用闭式机架的工作机座，在换辊时，轧辊是沿
其轴线方向从机架窗口中抽出或装入，这种轧机一般都设有专用的换辊装置。
闭口式机架的特点：
a、大多是整体铸造的。当牌坊尺寸和重量太大，受到铸造条件或运输条件限制
时，则采用电渣焊焊成。
b、具有较高的强度和刚度。
c、主要用来轧制压力较大或对轧件尺寸要求严格的轧钢机上，如初轧机和板带
轧机。
d、使用闭式牌坊的轧辊换辊时，轧辊沿轴向从牌坊的窗口中进出。
2.2开口式机架的牌坊
开式机架由机架本体和上盖两部分组成，它主要用在横列式型钢轧机上，
其主要优点是换辊方便。因为，在横列式型钢轧机上如果采用闭式机架，由于受
到相邻机座和联接轴的妨碍，沿轧辊轴线方向换辊是很困难的。采用开式机架，
只要拆下上盖，就可以很方便地将轧辊从上面吊出或装入。开式机架主要缺点是
刚度较差。影响开式机架刚度和换辊速度的主要关键是上盖的联接方式。常见的
上盖联接方式有五种。其中为斜楔联接最为突出。斜楔联接的开式机架，除了换
辊方便外，还具有较高的刚度，故称为半闭口机架。这种机架使用效果较好，得
到了广泛应用。其特点为：
a、有用螺栓、套环、销轴、立销和斜楔将上盖和U形架连接的各种方式。
b、其强度和刚度均较闭口机架差，而且加工面多，造价高。
c、主要用来大中型横列式型钢轧机。
d、其突出优点是换辊方便。
2.2.1预应力牌坊
a、是开式牌坊中的另一种典型型式；
b、半牌坊结构是国内使用较多的一种；
c、它是用液压螺母和拉杆将割分的上、下半牌坊联结而成的；
d、这种牌坊由于液压螺母在未轧钢前对牌坊已施加1.2～1.5倍轧制力的预
应力，因而在轧制时可减少牌坊的变形，提高轧件的精度。
e、主要用于小型型钢轧机和线材轧机上具有明显的优势。
§3.10.2 机架的主要结构参数
机架的主要结构参数是窗口宽度、高度和立柱断面尺寸。
在闭式机架中，机架窗口宽度应稍大于轧辊最大直径，以便于换辊；而开式
机架窗口宽度主要决定于轧辊轴承座的宽度。
1、机架窗口的宽度B
对于闭式机架，窗口高度应稍大于支承辊最大直径，以使轴向换辊成为可
能。对于开口机架，窗口宽度决定与轧辊轴承座的宽度。
四辊轧机机架窗口宽度一般为支承辊直径的1.15～1.30倍。为换辊方便，
换辊侧的机架窗口应比传动侧窗口宽5～10mm，亦可表示为
B = ZB+ 2s
式中 B ——机架窗口宽度；
ZB——支承辊(轧辊)轴承座宽度，mm；
s——窗口滑板厚度，mm，一般取s=20～40mm。
2、机架窗口的高度H
取决于轧辊数目、轧辊直径、轴承座的高度、轧辊最大开口度、压下螺丝
的最小伸长量、安全臼和测压元件的高度、垫板高度等因素。对于液压压下的轧
机，则要考虑液压缸的安装尺寸。
机架窗口高度H主要根据轧辊最大开口度、压下螺丝最小伸出端(至少有
2～3扣螺纹长度)，以及换辊等要求确定。
H
=21321SSHHH
式中 1H —— 两个(或四个)轧辊接触时，上、下轴承座间的最大距离，
mm；
2H—— 安全臼或测压元件以及均压块的高度，mm；
3H——下轴承座底垫板厚度，mm；
1S——轧机换辊时的最大开口度，mm；
2S——机架窗口高度尺寸裕量，通常2S= 150～250mm。
对于四辊轧机，可取
H=(2.6～3.5)(WD+bD)
式中WD、bD——工作辊、支承辊直径，mm。
3、机架立柱的断面尺寸
机架立柱的断面尺寸是根据强度条件确定的。由于作用于轧辊辊颈和机架
立柱上的力相同，而辊颈强度近似地与其直径平方(2d)成正比，故机架立柱的
断面积(F)与轧辊辊颈的直径平方(2d)有关。在设计时，可根据比值(F/2d)
的经验数据确定机架立柱断面积，再进行机架强度验算。根据轧辊材料和轧钢机
类型，比值(F/2d)可按表3-1选取。
表3-1 机架立柱断面积轧辊辊颈直径平方的比值（2dF）
轧辊材料
轧机类型 比值（2dF） 备注
铸铁 0.6～0.8
碳钢
开坯机 0.7～0.9
其他轧机 0.8～1.0
铬钢 四辊轧机 1.2～1.6 按支承辊辊颈直径
计算
机架立柱断面尺寸对机架刚度影响较大。在现代板带轧机上，为了提高轧件
的轧制精度，有逐渐加大立柱断面的趋势。厚板轧机机架立柱断面积已增至
100002cm；热轧带钢轧机的机架立柱断面积达70002cm。
机架立柱的断面形状:a、方形断面b、长方形断c、工字形断面d、T字形断
面
轧机详细介绍ppt课件
（10）薄（中厚）板坯连铸连轧。被认为是当今最成功的技术。 1989年在美国纽柯克劳福兹维尔厂采用西马克的CSP技术建成第 一条生产线。连铸机直接铸成50mm厚的薄板坯，经直通式隧道炉 均温后，直接进入精轧机轧成2.5～12.7mm的带钢。与传统热带钢 轧机相比：1）建设费用省20～34%；2）降低能耗70～80%；3） 生产周期短，可大幅降低流动资金占有量；4）吨钢成本下降80～ 100美元；5）经济规模在80～200万吨，非常适合日益兴起的短流 程小钢厂采用。
第一章 轧钢设备 基本知识
本章将讲述的主要内容
（1）简单介绍轧钢机的发展历史，并简单介绍轧钢机的基 本工作原理；
（2）简要介绍轧钢工艺及产品，使同学们能从感性上了解 轧钢生产过程及主要产品；
（3）简明讲解轧钢机的分类
（4）轧钢机主辅设备的基本组成和结构
（5）轧钢机的标称方法
（6）轧钢机的新发展
重点掌握：轧钢机分类方法；主机列及工作机座组成及各 部分作用；
名义直径作为轧钢机的标称。 例：1150二辊可逆初轧机
800三辊可逆/760×2三辊/650二辊两列横列式大型型钢轧机
（2）钢板轧机 用辊身长度标称，因为与能够轧制的钢板的最大宽度有关。
例： φ100/φ400×500四辊可逆冷轧板带轧机 1700二辊可逆/1700四辊可逆/1700×2四辊轧机/1700×7四辊连轧热带钢轧机
目的：降低轧制时主电机尖峰负荷，增加空载时的主电机
负荷，从而使负荷均匀化。
储存能量：
E GD2 n2 729
适用范围（1）轧制时间〈间隙时间；（2）轧辊不可逆。
Ⅰ主电机；Ⅱ传动机构（装置）；Ⅲ工作机座
主电机：为轧辊旋转提供动力的设备 传动机构：通常由减速机、齿轮座、连接轴和连轴器等部件组成 工作机座（1）机架：在其窗口内安装轧辊的轴承 （2）轧辊：轧件在其间被轧制（压缩变形） （3）轧辊轴承：用于轧辊的支承和定位 （4）轧辊调整装置及上辊平衡装置：前者用于调整轧辊间的距离，后者用来消除上轴承 座与压下系统间的间隙 （5）导位装置：用来使轧件按照规定的位置、方向和状态准确进出孔型 （6）轨座（地脚板）机架安装在轨座上，轨座固定在基础上 不同类型轧机，工作机座组成部分大体一致。
(完整word版)开题报告1780热连轧四辊可逆粗轧机三维结构设计及分析--3月23日修改
燕山大学本科毕业设计（论文)开题报告课题名称: 1780热连轧四辊可逆粗轧机三维结构设计及分析学院(系）: 里仁学院年级专业：轧钢-12—3班学生姓名：指导教师：完成日期: 3月16日（一) 综述本课题国内外研究动态，说明选题的依据和意义1。
1 选题的背景及意义采用轧制成型法来生产钢板材，具有生产率高、板厚规格多、生产过程连续性强、易于实现机械化自动化等诸多优点.早期，我国依靠从国外大规模引进冷轧、热连轧技术，随着国内各高校以刚才生产企业对轧制技术研究与实践经验的丰富，现以成形了一套成熟轧制技术[1]。
国外发展出的无头轧制技术，利用薄板坯连铸连轧的生产线，将铸造较长铸坯进行精轧，且轧后进行剪切，在精轧机组中形成有限的无头连轧，适合于稳定生产薄规格的带钢[2-3］。
德国开发出基于薄板坯连铸连轧技术的无头轧制技术，通过提高铸坯的拉速，使连轧机和连铸机的速度得到匹配，实现板料的连铸连轧。
现代热连轧技术发展主要集中在对板形、厚度精度及板料表面质量控制等，因此,这对轧机设备性能及质量稳定性、可靠性有更高要求，对轧机系统高精度要求也越来越高，四辊轧机作为板带材生产的主要设备，对产品精度起着不可忽视的作用［4]。
现代中厚板轧机越来越趋于大型化、精密化、自动化，以满足钢板控制轧制技术的要求，能够生产高强度的合金板。
采用热装炉时燃耗已降至0。
6×109J/t以下，及高刚度(2kN/mm 以上)的现代化中厚板轧机,大大超过日本和美国现有中厚板轧机性能,生产高质量、高性能中厚板创造了有利条件[5-6］。
因此,本课题选择对热连轧四辊可逆粗轧机结构进行设计与分析，对提高其工作可靠性因素进一步研究。
该课题对提高热连轧设备的应用，具有深远的社会价值与经济效益。
1。
2 轧钢机械设备的发展与应用现状随着国内钢材总产量逐年的提高,对轧钢设备的能力也逐渐由向大型化、高速化、连续化、自动化的发展方向，以满足钢材生产能力需求。
轧机机械设备介绍
• 设计 • 弯辊块 铸钢块，固定在牌坊窗口内侧；装有可替换耐磨衬板。 • 窜辊/弯辊块 铸钢块，固定在牌坊窗口内侧；装有可替换耐磨衬板。 CVCplus块在水平方向装有轴向窜辊缸和上下工作辊锁紧装置。 • 工作辊卡板装置 液压摆动，在操作侧水平导向，卡紧上下工作辊， 且传递轴向窜动行程。 • 传动轴支撑 传动轴支撑布置在驱动侧弯辊块上。在换辊时，支撑
• 支承辊更换滑车
• • • • 布置及功能 支撑辊更换小车布置在下支撑辊下面，在牌坊窗口下面的区域。 小车在轧制时保留在机架里，更换支撑辊时被拉出。 F1-F5为不带轧制线调整装置的更换小车 ,F6为带轧制线调整装置的 更换小车 。
• 不带轧制线调整装置的更换小车 • 支撑辊更换小车布置在下支撑辊下面，在牌坊窗口下面的区域。小车 在轧制时保留在机架里，更换支撑辊时抽出。小车的设计适于安装测 压头和补偿板，尽管已考虑到理论上允许的轧制线偏差，但可通过补 偿板分级补偿工作辊的磨损。 • 设计 • 支撑辊更换小车 钢件，带中间梁的焊接钢结构，并且带青铜耐衬板。 • 补偿板 钢件，安装在支撑辊更换小车上。 • 盖板 钢件，安装在传动侧牌坊和操作侧牌坊之间，以保护移动装置。 • 动力拖链 用来配备软管和电缆。 • 润滑 与集中干油润滑系统相连。
• • • •
• • • • • • • • •
阶梯垫装置 布置及功能 不同厚度的阶梯垫板更换装置布置在牌坊上轭和液AGC调整油缸之间。 它是用来补偿上工作辊的磨损，保证AGC缸行程在一定的范围内调整， 阶梯垫板是通过液压缸移动的。 技术参数 阶梯垫推拉液压缸(带位置传感器) 数量：每机架 1 个 Ø 80 / 56 x 720 mm 最大横移速度： 100 mm/s 系统压力p = 29 Mpa(P=290bar,HP System) 阶梯垫板 每侧（操作侧和传动侧）布置有不同厚度的可更换阶梯钢 板，材质是42CrMo4V (表面硬度54+4HRC)，带 有导轨。 框架 带衬板的焊接钢结构。 支架 钢结构, 装有阶梯垫板，支承辊更换时用液压缸推拉阶梯垫板。 液压缸 位置控制，用来移动阶梯垫板

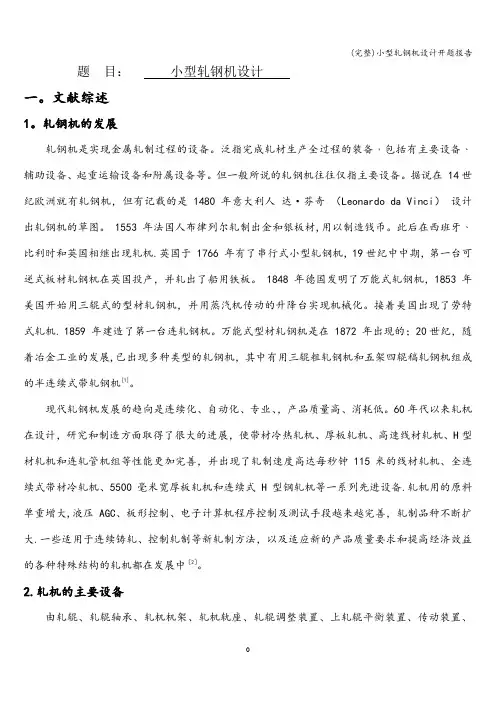

(完整)小型轧钢机设计开题报告
题目：小型轧钢机设计一。
文献综述1。
轧钢机的发展轧钢机是实现金属轧制过程的设备。
泛指完成轧材生产全过程的装备﹐包括有主要设备﹑辅助设备、起重运输设备和附属设备等。
但一般所说的轧钢机往往仅指主要设备。
据说在 14世纪欧洲就有轧钢机，但有记载的是 1480 年意大利人达·芬奇（Leonardo da Vinci）设计出轧钢机的草图。
1553 年法国人布律列尔轧制出金和银板材,用以制造钱币。
此后在西班牙﹑比利时和英国相继出现轧机.英国于 1766 年有了串行式小型轧钢机，19世纪中中期，第一台可逆式板材轧钢机在英国投产，并轧出了船用铁板。
1848 年德国发明了万能式轧钢机，1853 年美国开始用三辊式的型材轧钢机，并用蒸汽机传动的升降台实现机械化。
接着美国出现了劳特式轧机. 1859 年建造了第一台连轧钢机。
万能式型材轧钢机是在 1872 年出现的；20世纪，随着冶金工业的发展,已出现多种类型的轧钢机，其中有用三辊粗轧钢机和五架四辊稿轧钢机组成的半连续式带轧钢机[1]。
现代轧钢机发展的趋向是连续化、自动化、专业、，产品质量高、消耗低。
60年代以来轧机在设计，研究和制造方面取得了很大的进展，使带材冷热轧机、厚板轧机、高速线材轧机、H型材轧机和连轧管机组等性能更加完善，并出现了轧制速度高达每秒钟 115米的线材轧机、全连续式带材冷轧机、5500毫米宽厚板轧机和连续式 H型钢轧机等一系列先进设备.轧机用的原料单重增大,液压 AGC、板形控制、电子计算机程序控制及测试手段越来越完善，轧制品种不断扩大.一些适用于连续铸轧、控制轧制等新轧制方法，以及适应新的产品质量要求和提高经济效益的各种特殊结构的轧机都在发展中［2］。
2.轧机的主要设备由轧辊、轧辊轴承、轧机机架、轧机轨座、轧辊调整装置、上轧辊平衡装置、传动装置、附属设备等组成。
3.轧钢技术发展前景世界轧钢工业的技术进步主要集中在生产工艺流程的缩短和简化上，最终形成轧材性能高品质化、品种规格多样化、控制管理计算机化等。
轧机机架装载加固方案的选择与确定
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ａ ｎ ａ ｌ ｙ ｓ ｅ ｓ ｔ ｈ ｅ ｓ ｙ ｓ ｔ ｅ ｍ ｒ ｅ ｑ ｕ ｉ ｒ ｅ ｍｅ ｎ ｔ ｓ ａ ｎ ｄ ｆ ｕ ｎ ｃ ｔ ｉ ｏ ｎ ｐ ｏ ｓ ｉ ｔ ｉ ｏ ｎ ｉ ｎ ｇ ｏ ｆ ｒ ｅ ｇ ｉ ｏ ｎ ａ ｌ ｌ ｏ ｇ ｉ ｓ ｔ ｉ ｃ ｓ ｐ ｕ ｂ ｌ ｉ ｃ
ｋＮ。
每吨货 物的垂 直惯性 力 ，使 用普 通平 车装 载
时 ， ｇ ３ ・ ５ ４ ３ ７ 呼ｋ Ｎ 。
风力 ：Ｗ＝ ｑ Ｆ ＝ ０ ． ４ ９×３ ． １ ＝ １ ． ５ １ ９ ｋ Ｎ， — 侧 向计算风压 ，受 风面为平 面 ｑ ＝ ０ ． ４ ９ ｋ Ｎ ／ ｍ ｍ ； 纵 向摩擦 ＦＲ ＝９ ． ８ Ｑ＝９ ． ８×０ ． ４×６ ２ ． ６ １ １ ＝ ２ ４ ５ ． ４ ４ｋ Ｎ。 横 向摩擦 Ｆ ＝ （ ９ ． ８ Ｌ Ｑ ）＝０ ． ４× （ ９ ． ８ ×６ ２ ． ６ １ １ —２ ２ １ ． ４ ）＝１ ６ ５ ６ ． ７ ８ ｋ Ｎ 。
Ｗ ＡＮＧ Ｌ ｉ ａ ｎ ｇ － ｙ ｉ ｎ ｇ
（Ｌ ｉ ａ ｏ ｎ ｉ ｎ ｇ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｉ ｎ ｔ ｅ ｒ ｎ ａ ｔ ｉ ｏ ｎ ａ ｌ Ｂ ｕ ｓ ｉ ｎ ｅ ｓ ｓ ａ ｎ ｄ Ｅ ｃ ｏ ｎ ｏ ｍ ｉ ｃ ｓ 。Ｌ ｉ ａ ｏ ｎ ｉ ｎ ｇ Ｄ ｌｉ ａ ａ ｎ １ １ ６ ０ ５ ２ ，Ｃ ｈ ｉ ｎ ａ ）

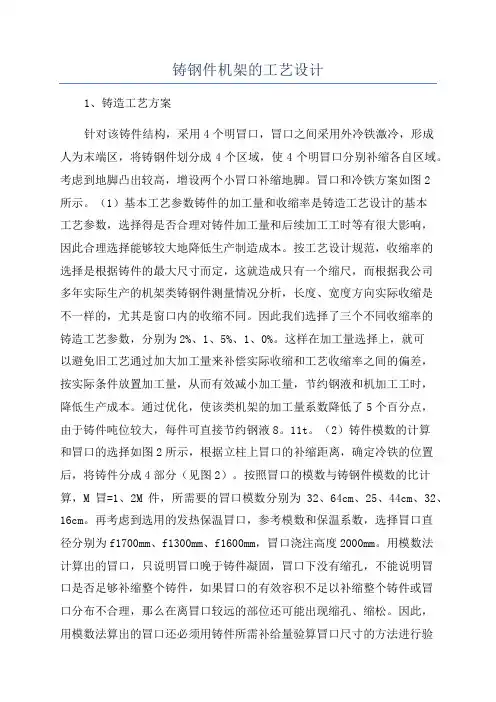

铸钢件机架的工艺设计
