染整设备
染整设备的选型与配置
染整设备的选型与配置1. 引言染整设备是纺织行业中非常重要的设备之一，它主要用于对纺织品进行染色和整理。
染整设备的选型和配置直接关系到染整工艺的稳定性、效率以及产品质量的提升。
本文将从设备选型和配置两个方面，介绍染整设备的相关知识。
2. 设备选型在选择染整设备时，需要考虑以下几个方面：2.1 生产规模和产能首先需要明确生产规模和产能需求。
根据企业的生产计划和市场需求，确定每天需要染色和整理的纺织品数量，以此作为选择设备的依据。
通常情况下，大规模生产需要配置多台染整设备来提高产能。
2.2 设备品牌和质量设备品牌和质量直接影响染整过程中的稳定性和可靠性。
选择知名品牌的设备可以降低维修和保养的成本，并能提供更好的售后服务。
同时，还需考虑设备的技术水平，包括染色速度、温控系统、自动化程度等因素。
2.3 染色工艺要求不同的纺织品染色工艺要求不同，如温度、时间、染液的搅拌方式等。
选择适合染色工艺的设备可以提高染色效果和产品质量。
此外，还需考虑设备的灵活性，是否能满足不同染色工艺的要求。
2.4 成本考虑设备的选型还需要考虑投资成本和运营成本。
除了设备本身的价格外，还需考虑能耗、维修费用、人工成本等因素。
合理的设备选型可以降低成本并提高经济效益。
3. 设备配置染整设备的配置包括设备的布局和配套设备的选择。
3.1 设备布局设备布局要考虑生产工艺的流程、空间利用率以及操作员的安全和舒适性。
一般来说，染整设备应按照原料输入、染色过程和最终产品收集的顺序进行布局。
3.2 配套设备染整过程中需要配套使用一些设备，如洗涤设备、干燥设备、搅拌设备等。
这些设备的选型应与染整设备相匹配，保证染整过程的连续性和效率。
同时，还需考虑这些配套设备的质量和可靠性。
3.3 自动化配置随着科技的发展，染整设备的自动化程度越来越高。
自动化配置可以提高生产效率、降低人工操作的错误率，并提供更好的生产数据分析能力。
在配置设备时，可以考虑自动化功能来提高生产效益。
纺织染整设备概述
纺织染整设备概述1. 引言纺织染整设备是纺织行业中非常重要的设备之一。
它主要用于纺织品的染色和整理过程，以提高纺织品的色彩、手感和外观等方面的品质。
本文将对纺织染整设备进行概述，介绍其主要类型、工作原理和应用范围，以及行业发展趋势等内容。
2. 主要类型纺织染整设备根据其功能和作用可以分为染色设备和整理设备两大类。
2.1 染色设备染色设备主要用于将纺织品浸泡在染色液中，使染料渗透到纤维内部，从而实现纺织品的染色。
常见的染色设备包括：•染缸：采用容器浸染的方式，包括槽式染缸和离心染缸两种。
槽式染缸主要用于大规模生产；离心染缸适用于生产小批量和多品种的染色。
•细水雾喷染机：通过雾化系统将染料喷洒到纺织品上，实现均匀染色的效果。
•染色机：采用梳子传送纺织品，使其与染料接触，进行连续染色。
2.2 整理设备整理设备用于对染色后的纺织品进行加工，以增加光泽、改变手感和提高外观等。
常见的整理设备包括：•干燥机：用于将染色后的纺织品进行脱水和干燥处理。
•热压机：通过加热和压力作用，使纺织品的纤维更紧密，提高光泽和手感。
•整理机：用于对纺织品进行整理、拉伸、压光等加工处理，以改善外观和手感。
3. 工作原理纺织染整设备的工作原理可以简单概括为纺织品与染料之间的相互作用。
在染色过程中，染料会通过浸泡、喷洒或其他方式与纺织品接触，然后通过物理或化学作用，使染料渗透到纺织品纤维内部。
在整理过程中，纺织品经过脱水、干燥、压光等处理，以增加光泽和改善外观。
4. 应用范围纺织染整设备的应用范围非常广泛，几乎涵盖了所有需要染色和整理的纺织品制造领域。
主要的应用行业包括：•纺织服装制造业：用于对服装和面料进行染色和整理处理。
•家庭纺织品制造业：用于对床上用品、窗帘等家居纺织品进行染色和整理。
•工业纺织品制造业：用于对工业用纺织品进行染色和整理，如工作服、工业面料等。
5. 行业发展趋势随着科技的进步和人们对环境友好的意识不断增强，纺织染整设备也在不断发展和改进。

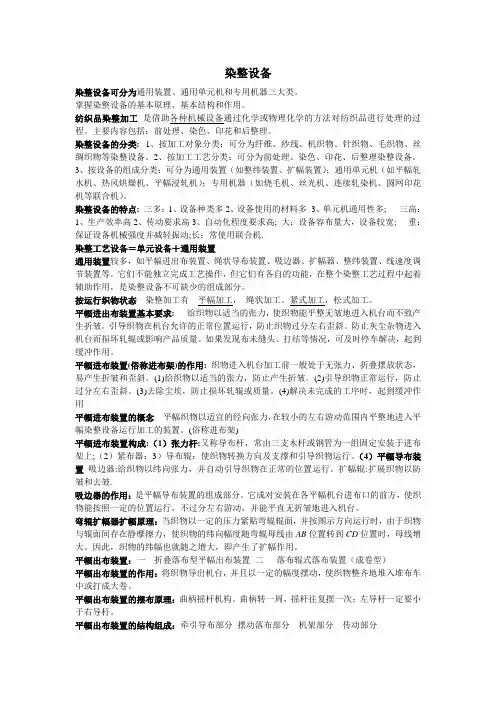

染整设备
染整设备染整设备可分为通用装置、通用单元机和专用机器三大类。
掌握染整设备的基本原理、基本结构和作用。
纺织品染整加工是借助各种机械设备通过化学或物理化学的方法对纺织品进行处理的过程。
主要内容包括：前处理、染色、印花和后整理。
染整设备的分类:1、按加工对象分类：可分为纤维、纱线、机织物、针织物、毛织物、丝绸织物等染整设备。
2、按加工工艺分类：可分为前处理、染色、印花、后整理染整设备。
3、按设备的组成分类：可分为通用装置（如整纬装置、扩幅装置）；通用单元机（如平幅轧水机、热风烘燥机、平幅浸轧机）；专用机器（如烧毛机、丝光机、连续轧染机、圆网印花机等联合机）。
染整设备的特点: 三多：1、设备种类多2、设备使用的材料多3、单元机通用性多; 三高：1、生产效率高2、传动要求高3、自动化程度要求高; 大：设备容布量大，设备较宽;重：保证设备机械强度并减轻振动;长：常使用联合机.染整工艺设备＝单元设备＋通用装置通用装置较多，如平幅进出布装置、绳状导布装置、吸边器、扩幅器、整纬装置、线速度调节装置等。
它们不能独立完成工艺操作，但它们有各自的功能，在整个染整工艺过程中起着辅助作用，是染整设备不可缺少的组成部分。
按运行织物状态染整加工有平幅加工，绳状加工。
紧式加工，松式加工。
平幅进出布装置基本要求:给织物以适当的张力，使织物能平整无皱地进入机台而不致产生折皱。
引导织物在机台允许的正常位置运行，防止织物过分左右歪斜。
防止灰尘杂物进入机台而损坏轧辊或影响产品质量。
如果发现布未缝头、打结等情况，可及时停车解决，起到缓冲作用。
平幅进布装置(俗称进布架)的作用:织物进入机台加工前一般处于无张力、折叠摆放状态，易产生折皱和歪斜。
(1)给织物以适当的张力，防止产生折皱。
(2)引导织物正常运行，防止过分左右歪斜。
(3)去除尘埃，防止损坏轧辊或质量。
(4)解决未完成的工序时，起到缓冲作用平幅进布装置的概念平幅织物以适宜的经向张力，在较小的左右游动范围内平整地进入平幅染整设备运行加工的装置。
染整设备讲义
染整设备讲义目录第一章通用装置1. 导布辊2. 扩幅装置3. 平幅导布装置4. 正位(对中)装置5. 整纬装置6.线速度调节装置7.开幅设备8. 平幅进布(出布)装置9.通用装置应用第二章通用单元设备1. 平幅浸轧设备2. 脱水设备3. 净洗设备4. 烘燥设备5. 汽蒸设备第三章专用设备1.前处理设备2.染色设备3.印花设备4.预缩、涂层设备前言染整技术是一门综合性技术，影响染整加工水平的高低，主要受染整工艺水平、染化料质量和染整加工设备等因素影响。
选择染整生产方法和制定染整工艺的主要依据：１、加工对象的具体情况，２、加工对象的质量要求，３、加工条件（设备）情况，４、生产技术水平及成本。
染整设备与染整产品的质量、产量、加工成本等有密切的关系；国内染整企业近二十年来对染整设备的高投入对于提高染整加工水平起了巨大的作用。
在学本课程前应熟悉棉、丝等一些常规织物的加工工艺流程，练、染、印、整工艺中的一些质量问题。
复习：《染整工艺设备》教材；参考书：陈立秋主编：《新型染整工艺设备》；《印染手册》、《丝绸印染手册》；《印染》及专业期刊；第一章通用装置染整工艺设备大多是由通用单元机和通用装置组成。
通用装置的种类很多，但就其作用分类并不多，各装置有着不同的功能，是染整设备不可缺少的组成部分。
染整设备的传动要求高主要指同步传动和同步调速。
很多染整加工流程是由多个单元机相联，而多个电动机的传动要求对织物的输送速度能同步协调。
对织物主要体现在平稳运行和适当的张力。
染整设备的自动化要求主要体现在:（１）染整工艺参数的自动检测和调节，如：温度、时间、液量、流量、织物带液率、助剂、染料浓度等；目前的设备大多只体现在前四个参数的自动化上。
（２）加工流程和某些机械动作的自动控制。
通用装置的种类很多，如导布辊、吸边器，扩幅辊，整纬装置、进、出布架等。
是染整设备各单元机和专用设备的不可缺少的组成部分。
直接影响设备的正常运转和加工织物的质量。
染整设备原理
参考文献 思考题
主目录
返回
焊不锈钢丝旳螺纹扩幅辊
不锈钢板条扩幅辊
合用于针织物、毛织物、丝织 物以及某些易被擦伤旳稀薄织物。
参考文献 思考题
主目录
返回
扩幅弯辊
a. 弧形轴固定不动; b. 套筒：经过轴承装在芯轴上，
游动辊 固定辊
正常接触 (加压)
超边分离 (释压)
V
触边器
a.左视图
b.主视图
吸边器工作原理图
参考文献 思考题
主目录
返回
吸边器工作原理
吸边器压辊由织物拖动且两者不打滑。
f1，f2分别为一只压辊
表面予以织物旳周向摩 擦力和轴向摩擦力。
L0为压辊扩展织物旳有
效长度 半幅织物内旳扩展量
△B/2=L0tanαsinα
参考文献 思考题
主目录
返回
导布辊主动回转时对平幅织物经向张力旳影响
V
主动导布辊
T2 f
T3
织物由主动导布辊 牵引运营
辊面与织物之间 不存在相对滑动，辊 面与织物之间存在静
f 摩擦力f3
导布辊从动力部分取
得力矩M，克服轴承给
导布辊轴颈旳摩擦阻 力
T3< T2
参考文献 思考题
主目录
返回
平幅织物在被动导布辊面上旳纬向受力分析
参考文献 思考题
主目录
返回
• 导布辊： 使织物转换方向及支撑和引导织物运营。
参考文献 思考题
主目录
返回
平幅进布装置旳构成
第一节
• 导布辊旳构成：轴头、闷头和辊体。一般用镀铬无缝钢
管或不锈钢管制成，也能够使用包覆层。
• 导布辊分类：按运动状态分类
染整设备教学大纲
《染整设备》教学大纲一、课程性质、目的和要求染整技术专业设置《染整设备》课程, 是为了使学生具有对主要的染整设备能合理选择、正确使用、改造设备和分析影响染整半制品、成品加工质量的机械因素的能力, 为今后适应岗位需要打好基础。
1、通过教学, 要求学生：2、掌握各类染整设备所承担的工艺任务。
3、了解各种通用装置和设备的结构特点、掌握其工作原理。
4、分析设备的性能, 了解主要染整设备中织物的物理状态及设备运行机制。
5、了解主要染整设备的使用注意事项和一般维修保养常识。
6、了解染整设备的国内外水平、动态和发展趋势。
二、课程内容（一）课程重点与难点本课程的重点: 各类染整设备所承担的工艺任务, 主要染整设备中织物的物理状态及设备运行机制。
本课程的难点: 各种通用装置和设备的结构特点、工作原理。
（二）课程内容第一章绪论本章的教学重点和难点是染整生产对染整机械的基本要求及特点。
第二章通用装置1. 导布辊2. 进出布装置3. 吸边器4. 扩幅器5. 整纬器6. 线速度调节器本章教学重点和难点为通用装置的性质、作用和工作原理。
第三章浸轧机1．轧车2. 轧水机3. 轧液机4. 新型轧车5. 浸轧机的选择、使用、保养6. 其他脱水设备本章节的重点和难点为浸轧机的种类、技术要求、作用, 及对产品质量的影响因素。
第四章净洗机1. 概述2. 绳状水洗机3. 平幅水洗机本章节的重点为净洗机的作用和分类, 难点为净洗过程分析。
第五章烘燥机1. 引言2. 烘燥的基本原理3. 烘筒烘燥机4. 热风烘燥机5. 红外线烘燥机本章节的教学重点为各类烘燥机的结构、组成和作用, 教学难点为设备的工作原理。
第六章前处理设备1. 烧毛机2. 练漂机3. 丝光机本章节的教学重点为前处理设备的作用、主要部件、性能, 教学难点为各类设备的作用原理。
第七章染色机1. 连续轧染机2. 热溶染色机3. 小批量热溶染色联合机4. 卷染机5. 绳状染色机6. 其他染色设备本章节的教学重点和难点为各类染色机的性能、主要结构、适用范围、操作注意点以及设备与染色产品质量的关系。
染整设备保养制度范文模板
染整设备保养制度一、目的为了确保染整设备正常运行，提高生产效率，保证产品质量，降低故障率，延长设备使用寿命，特制定本设备保养制度。
本制度旨在对染整设备的维护保养工作进行组织、计划、原则、标准和规程等方面的指导，以达到设备的使用寿命长、综合效能高和适应生产发展需要的目的。
二、适用范围适用于我公司生产过程中的染整设备。
三、职责1. 生产部负责对染整设备进行台帐登记、维修等控制。
2. 各染整车间负责对各自部门的染整设备使用和维护。
3. 设备动力科负责对全公司范围内染整设备维护的归口管理和统一计划安排。
4. 设备科参与对新设备的改造、验收。
四、程序1. 设备登记与验收1.1 生产部根据生产车间的要求及公司发展需要，购置染整设备时应填写《设备购置申请单》，并在申请单上注明设备的名称、规格、用途、要求设备达到的性能、数量等，报总经理批准。
1.2 采购或自制的染整设备，由生产部组织使用部门进行安装调试，确认设备性能符合要求后进行验收。
2. 设备维护保养2.1 设备维护工作应贯彻预防为主的原则，应把设备故障消灭在萌芽状态。
主要任务是防止连接件松动和不正常的磨损，监督操作者按设备使用规程的规定正确使用设备，防止设备事故的发生，延长设备使用寿命和检修周期，保证设备的安全运行，为生产提供最佳状态的生产设备。
2.2 坚持使用和维护相结合的原则，实行定期保养、适时维修，确保设备性能稳定。
2.3 各车间应根据设备运行情况，制定设备保养计划，报设备动力科审批。
设备动力科负责对各车间的设备保养计划进行统一安排和监督执行。
2.4 设备保养内容应包括：清洁、润滑、紧固、调整、检查、更换易损件等。
2.5 设备保养记录应详细记录设备保养的时间、内容、保养人员等信息，以便查阅和跟踪设备保养情况。
3. 设备维修3.1 设备发生故障时，应及时报告设备动力科，设备动力科组织相关人员对故障设备进行维修。
3.2 设备维修应遵循“修旧如新、节约成本、保证质量”的原则，尽量利用现有配件和设备，减少外购配件。
染整设备考试题目及答案
染整设备考试题目及答案一、单项选择题（每题2分，共20分）1. 染整设备中，用于去除织物上多余水分的设备是（）。
A. 烘干机B. 脱水机C. 印花机D. 染色机答案：B2. 染色过程中，用于控制染液温度的设备是（）。
A. 搅拌器B. 温度控制器C. 循环泵D. 压力表答案：B3. 染整设备中，用于测量织物含湿量的设备是（）。
A. 湿度计B. 温度计C. 压力计D. 流量计答案：A4. 在染整工艺中，用于提高织物柔软度的设备是（）。
A. 柔软剂B. 软化机C. 烘干机D. 脱水机答案：B5. 染整设备中，用于织物预处理的设备是（）。
A. 烧毛机B. 退浆机C. 漂白机D. 染色机答案：B6. 染整设备中，用于织物后整理的设备是（）。
A. 定型机B. 印花机C. 染色机D. 烧毛机答案：A7. 染整设备中，用于织物印花的设备是（）。
A. 印花机B. 染色机C. 烘干机D. 定型机答案：A8. 染整设备中，用于织物染色的设备是（）。
A. 染色机B. 印花机C. 烘干机D. 定型机答案：A9. 染整设备中，用于织物烘干的设备是（）。
A. 烘干机B. 印花机C. 染色机答案：A10. 染整设备中，用于织物定型的设备是（）。
A. 定型机B. 印花机C. 染色机D. 烘干机答案：A二、多项选择题（每题3分，共30分）1. 染整设备中，以下哪些设备用于织物的预处理（）。
A. 烧毛机B. 退浆机C. 漂白机答案：ABC2. 染整设备中，以下哪些设备用于织物的染色（）。
A. 染色机B. 印花机C. 烘干机D. 定型机答案：A3. 染整设备中，以下哪些设备用于织物的印花（）。
A. 印花机B. 染色机C. 烘干机D. 定型机答案：A4. 染整设备中，以下哪些设备用于织物的后整理（）。
A. 定型机B. 印花机C. 染色机D. 烘干机答案：A5. 染整设备中，以下哪些设备用于织物的烘干（）。
A. 烘干机B. 印花机C. 染色机D. 定型机答案：A6. 染整设备中，以下哪些设备用于织物的定型（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
染整设备与染整生产的关系
1、设备是生产的首要条件，占主导地位 2、设备性能必须满足染整生产工艺技术
和经济效益的要求
3、符合环保要求 4、要求高效、高速、连续化、自动化、
低能耗
5、符合小批量、多品种、快交货的要求
设备是染整生产的首要条件
没有设备就不能完成生产
满足工艺要求
丝光机：浸轧机、绷布辊、布铗链、冲淋装置、烘干落布 丝光工艺：（轧碱+张力、最后要去碱、烘干）
黄石纺织机械厂 邵阳纺织机械有限公司 无锡明佳印染机械厂 郑州纺织机械股份有限公司 南通市大源印染机械有限公司
染整设备的发展趋势
全球染整设备技术发展总的趋势： 环境保护、节能降耗、省时高效、短流程方面发展，重视无水加工技术、
无制版印花技术、低温等离子处理等新技术； 广泛采用自动化技术，传动系统采用交流变频多单元同步调速系统；在
符合环保要求
短流程设备的开发 小浴比染色设备的应用 图为德国(特恩THEN)雾
化染色机
高速、高效、连续化、自动化
连续化生产设备的使Байду номын сангаас 图为连续轧染机
自动化程度实现了人机对话 右图为圆网印花机给浆自动控制 装置
适应小批量、多品种、快交货要求
适应产品需求，设备灵活性提高
染整设备的主要特点
三多
染整设备的主要特点
三高：
1、生产效率高
染整设备正向高效方向发展。如：平幅染整设备布的运 行速度已达100m/min以上；绳状设备的布速已达 200m/min。
2、传动要求高
主要要求同步传动和调速范围广。
3、自动化程度要求高
高效设备已逐步取代过去的手工操作，而且自动化技术 在染整设备上的应用日益广泛。
染整设备 特点
大
长
三高 重
染整设备的主要特点
三多： 1、设备种类多：
染整加工的对象多，如：散纤维、纱线、机织物、 针织物等，不同的织物，染整加工的方法不同， 使用的设备也不同。
2、设备使用的材料多:
铸铁、碳钢、橡胶、纺织纤维、塑料、不锈钢、 聚四氟乙烯等。
3、单元机通用性多:
有些单元机是可以通用的，如：平幅轧水机、平 幅轧液机、平幅水洗机、烘燥机以及蒸洗机等。
染整加工特点和目的
2．目的 改善织物的服用性能（舒适、保暖、抗皱等） 赋予功能性（防霉、防蛀、拒水、阻燃、抗菌等） 提高身价。 （1）去除杂质； （2）提高白度； （3）染着颜色； （4）改善风格。
染整加工的主要内容
坯布
绪论
第一节 第二节 第三节 第四节
染整设备与染整生产的关系 染整设备的主要特点 我国设备的发展情况 染整设备的发展趋势
设备介绍
转台式多功能印花机 适用于T恤印花，印花面积大、精度高、效率快是该产品的特色。
整机全电脑控制，集印花和烘干于一体，大大提高了印花效率。
设备介绍
电脑式单轨印花机 本机型适合各类服装裁片/连匹印花，全电脑控制自动印花，高效率
的印花速度，红外线投影定位及自动上胶，快速、稳定及精确是本机 的特色。
补充知识:印染设备的型号
二、印染专用设备的代号说明
代号
LM型
MH型
0×× 烧毛退浆段、练漂段设备 练漂设备
课程架构
第一章 绪论 第二章 通用装置 第三章 浸轧机 第四章 净洗机 第五章 烘燥机 第六章 前处理设备 第七章 染色机 第八章 印花机 第九章 整理机
前言
一、染整在纺织品中的重要地位 二、染整加工特点和目的 三、染整加工的主要内容
染整在纺织中的重要地位
染整在纺织中的重要地位
设备介绍
d gen Teleios数位喷墨印花机 不需要预处理、蒸洗和转印纸。
可直接印在各种纤维的布料上，包括蚕丝甚至是有弹性的布料。
作业
1、染整设备与染整生产有什么关系？ 2、染整设备具有什么特点？ 3、染整设备的发展趋势如何？
补充知识:印染设备的型号
一、常用代号 L——联合机 M——棉用印染机械设备 H——化纤用印染机械设备 Q——丝用印染机械设备 N——毛用印染机械 T——通用设备 U——附属设备 SF——上海纺机产品 Y——纺织试验器
染整设备的主要特点
大：设备容布量大，设备较 宽
重：保证设备机械强度并减 轻 震动
长：常使用联合机
退煮漂联合机
我国染整设备的发展情况
历史证明：丝绸之路、马王堆汉墓、法门寺出土绣衣等 近代：随英国圈地运动，西方纺织业发展，带动机械工业发展同
时又反过来作用于纺织业，德、意、日的纺织设备有了长足进步 现代：建国初期开始生产染整设备(54型、65型、71型、74型） 目前，我国染整设备和生产技术已与国际接轨（96型） 国内主要染整设备生产企业
纺织工业链条：纤维→纺纱→织布→染整→纺织商品 （民 用、产业用）
纺织品染整：通过化学方法用各种机械设备，对纺织品进行 处理的过程。其目的是改善织物的手感和外观，提高织物服 用性能。
染整是纺织工业中一个重要的环节，直接影响着纺织商品的 品质。
染整加工特点和目的
1．特点 （1）属加工工业； （2）一种化妆术； （3）综合的工艺技术，涉及面广； （4）能耗大（水、热、电） 有污染（废水、气、渣） 需重视节能和环保。
染整设备 ss
课程介绍
特点：结合工艺、服务工艺 主线：以棉织物染整设备为主线 内容：详细阐述印染机械通用设备、通用单元机、
印染联合机的类型、作用、结构、原理和维护保养 方法，对现有企业中常用的设备重点讲述，并就提 高设备效率提出相关思路。 目的要求：使学生掌握各印染机械的结构和作用原 理，了解各种印染机械的使用、保养以及按工艺要 求对印染机械的选型知识，了解染整设备的进展和 发展前沿及各种新型印染设备的结构、工作原理。 教学时数：约50学时
控制系统方面，广泛应用可编程控制器（PLC）或工业计算机控制（IPC）， 参数在线监控普遍应用，提升了染整设备的自动化程度，使工艺稳定性、 重现性得以大幅度提高。
染整设备的发展趋势
改进设备，提高设备的技术含量
1、高质量、适宜小批量、多品种、间歇式加工的染 整设备比例上升
2、一机多用，适应多品种加工要求 3、低能耗、低污染 4、织物以低张力或松式进行 5、微电子技术应用日益广泛 6、适应新技术、新工艺、新纤维的应用
