新型过滤、洗涤、干燥“三合一”设备的开发

新型过滤、洗涤、干燥“三合一”设备的开发

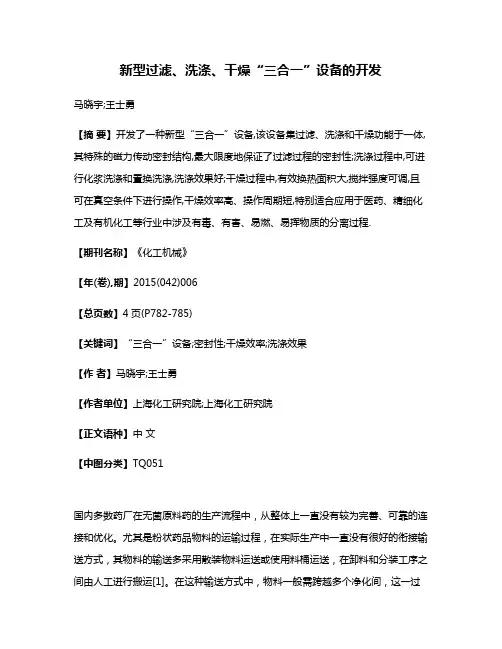

新型过滤、洗涤、干燥“三合一”设备的开发马晓宇;王士勇【摘要】开发了一种新型“三合一”设备,该设备集过滤、洗涤和干燥功能于一体,其特殊的磁力传动密封结构,最大限度地保证了过滤过程的密封性;洗涤过程中,可进行化浆洗涤和置换洗涤,洗涤效果好;干燥过程中,有效换热面积大,搅拌强度可调,且可在真空条件下进行操作,干燥效率高、操作周期短,特别适合应用于医药、精细化工及有机化工等行业中涉及有毒、有害、易燃、易挥物质的分离过程.【期刊名称】《化工机械》【年(卷),期】2015(042)006【总页数】4页(P782-785)【关键词】“三合一”设备;密封性;干燥效率;洗涤效果【作者】马晓宇;王士勇【作者单位】上海化工研究院;上海化工研究院【正文语种】中文【中图分类】TQ051国内多数药厂在无菌原料药的生产流程中,从整体上一直没有较为完善、可靠的连接和优化。

尤其是粉状药品物料的运输过程,在实际生产中一直没有很好的衔接输送方式,其物料的输送多采用散装物料运送或使用料桶运送,在卸料和分装工序之间由人工进行搬运[1]。

在这种输送方式中,物料一般需跨越多个净化间,这一过程不可避免的会引起物料的二次污染和产品损失。

另外在一些特殊化工产品的生产制备过程中,需要经历生产的产品结晶→过滤→洗涤→干燥一整套过程,工艺方面要求在这些过程中避免与空气接触。

如果采用全密闭条件下的输送、过滤、洗涤、干燥系统则完全可以避免以上问题,使得生产流程符合特殊工艺要求。

目前市场上常见的“三合一”(过滤、洗涤、干燥)产品大都存在一些问题。

有些产品的旋转传动部分的密封采用机械密封或者填料密封等方式,但是这些密封方式不能保障绝对意义上的密封,使用过程中也需要经常更换密封件。

一些“三合一”装置的卸料都采用底面刮板旋转卸料,这种卸料方式容易产生卸料死角,尤其对有GMP生产要求的药品生产厂家会产生不利影响。

还有一些厂家生产的“三合一”设备加热面位于过滤元件底部,在干燥过程中湿润细小的滤渣在过滤介质内部干燥后堵塞过滤介质,缩短其使用寿命。

三合一过滤器增氧原理

三合一过滤器增氧原理

三合一过滤器增氧原理

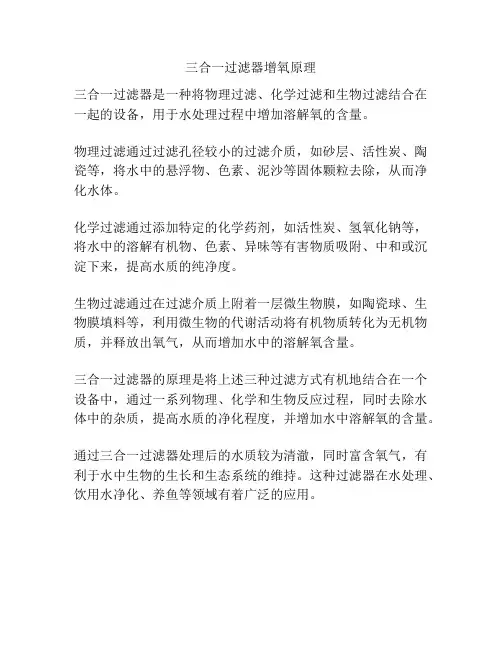

三合一过滤器是一种将物理过滤、化学过滤和生物过滤结合在一起的设备,用于水处理过程中增加溶解氧的含量。

物理过滤通过过滤孔径较小的过滤介质,如砂层、活性炭、陶瓷等,将水中的悬浮物、色素、泥沙等固体颗粒去除,从而净化水体。

化学过滤通过添加特定的化学药剂,如活性炭、氢氧化钠等,将水中的溶解有机物、色素、异味等有害物质吸附、中和或沉淀下来,提高水质的纯净度。

生物过滤通过在过滤介质上附着一层微生物膜,如陶瓷球、生物膜填料等,利用微生物的代谢活动将有机物质转化为无机物质,并释放出氧气,从而增加水中的溶解氧含量。

三合一过滤器的原理是将上述三种过滤方式有机地结合在一个设备中,通过一系列物理、化学和生物反应过程,同时去除水体中的杂质,提高水质的净化程度,并增加水中溶解氧的含量。

通过三合一过滤器处理后的水质较为清澈,同时富含氧气,有利于水中生物的生长和生态系统的维持。

这种过滤器在水处理、饮用水净化、养鱼等领域有着广泛的应用。

全密闭结晶过滤洗涤三合一干燥设备的操作过程

全密闭结晶过滤洗涤三合一干燥设备的操作过程

全密闭结晶过滤洗涤三合一干燥设备,真空密闭过滤洗涤低温干燥机具有很多优点,可在全密闭状态下在一台设备内完成反应、萃取、结晶、过滤、洗涤、反复多次洗涤过滤和干燥等多种操作,从而使工艺流程大大缩短,厂房、占地面积和设备、工艺管线、阀门等投资大大节省,特别适用于对易燃易爆、有毒或剧毒的物料,或对人体有伤害的物料以及不允许有污染的鲜美食品、生物制品、药品等的加工。

该机可在全密闭状态下,在一台设备内十分方便地直接得到成品,既避免了反应、过滤、洗涤、干燥等几个分开操作的单元设备间的连接和物料输送带来的麻烦,也使物料的走失和浪费减小到零。

全密闭结晶过滤洗涤干燥设备的使用厂家应依据三合一设备的使用说明书和工艺操作要求制定设备的操作、维护、保养规程。

三合一设备制造厂的售后工程师除了需要现场安装、调试设备外,也要对使用厂家设备的操作员、维护员进行培训,以便其掌握三合一设备操作、使用及日常的维护、保养等注意事项。

136干燥161一煅烧298八全密闭结晶过滤洗涤三合一干燥设备,真空密闭过滤洗涤低温干燥机操作使用注意要点(1) 对于有防爆要求的三合一设备,在进料前需要进行置换工艺操作。

先将三合一罐内抽真空,再向罐内加入氮气,当压力达到设定值后通过放空口放空。

循环进行以上步骤,直至检测到的罐内氧含量满足工艺要求。

(2) 在三合一设备的真空干燥过程中,为保持过滤介质上下压差平衡,需要在真空工艺管路中设置真空阀、平衡阀。

当真空阀与平衡阀采用气动或电动阀门时,应对电气控制程序进行安全联锁设计,只有当平衡阀开到位且程序收到反馈信号后再打开真空阀,当真空阀关闭到位且程序收到反馈信号后再关闭平衡阀。

当真空阀、平衡阀采用手动操作时,操作人员应严格按照流程进行操作,避免设备的过滤介质在真空干燥过程中受到损坏,其常用的过滤介质为金属烧结网。

除了要保证过滤介质上下压差平衡外,还需要避免物料中出现硬物,硬物会在搅拌时划伤过滤介质和设备内壁。

(3) 如果出料阀采用手动操作,那么就不能进行安全联锁设计,操作员应严格按照操作流程进行操作, 避免进行带压的危险作业。

洗涤过滤干燥“三合一”系列安全操作规定

洗涤过滤干燥“三合一”系列安全操作规定

洗涤过滤干燥“三合一”系列安全操作规定近年来,随着科技的不断进步,洗涤过滤干燥“三合一”系列机械在生产生活中得到越来越广泛的应用。

然而,在使用过程中,如果操作不当就会存在安全隐患。

为了保障广大用户的生命财产安全,本规定就此对洗涤过滤干燥“三合一”系列机械的安全操作进行规定,希望广大用户严格遵守,避免不必要的安全事故发生。

一、洗涤操作规定1.在洗涤衣物前,请仔细查看洗衣机的使用说明,确保了解正确的温度、水位、清洁方式等洗涤信息。

2.洗涤时,请勿超过洗衣机制定的洗涤量范围,以免影响洗槽内部洗涤效果,并可能导致洗衣机故障。

3.洗衣机使用过程中,使用清洁剂请按照说明书的要求放入清洁剂专用添加口,并请勿使用过期或已经开封的清洁剂,以免影响清洁剂的使用效果。

4.洗涤完成后,需定期清洗洗槽和滤网,未来得及清洗的请勿长期使用,避免出现堵塞或故障等情况。

二、过滤操作规定1.在过滤衣物前,请确保衣物中无大块异物,如袜子、手帕等,以免造成过滤网堵塞,影响过滤效果。

2.过滤网在使用一段时间后,会出现粘附大块异物或游离纤维的情况,需及时清除并按照说明书指导清洗,避免加重过滤部件的负荷,影响产品使用寿命。

3.定期开启过滤系统的全自动清洗模式,避免过滤系统堵塞,低效工作等情况。

三、干燥操作规定1.在干燥操作前,请确定衣物不含易燃物品,如漂白剂、酒精、柴油、油漆等,以免干燥时引燃衣物。

2.干燥过程中,请勿将过度湿润的衣物投入干燥机较少的干燥区域,以免引起过度发热和烘干效果不理想的情况。

3.干燥完成后,请勿立即打开干燥机门,待机内空气、内部构件等温度降至正常温度后,再开启门取出衣物。

四、其他操作规定1.请勿在洗涤、过滤、干燥等操作过程中强制停机。

2.请勿在机器运转时从事其他事物。

3.产品由于机电设备及相关部件构成,非专业人士请勿进行私自打开产品内部、拆装产品等操作。

4.产品定期维护时,请遵照说明书做出正确判断,保障维护质量和效果。

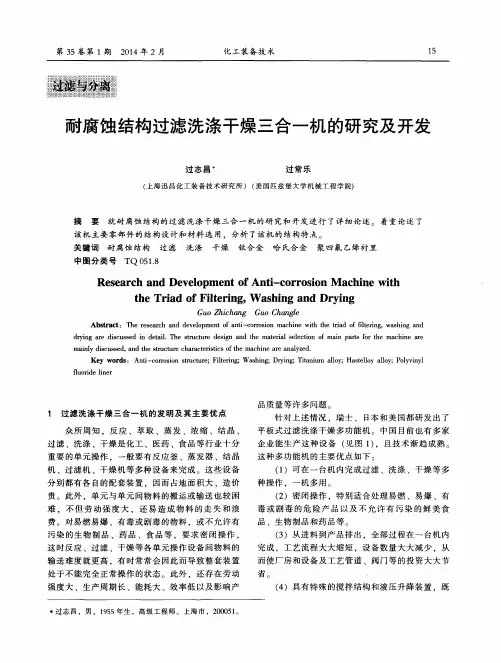

耐腐蚀结构过滤洗涤干燥三合一机的研究及开发
