电液换向阀常见故障原因与消除对策.
电液换向阀常见故障原因与消除对策
故障现象 原因分析 消除对策
主
阀
心
不
运
动
电磁铁故障 电磁铁线圈烧坏
检查原因，进行
修理或更换
电磁铁推动力不足或漏磁 检查原因，进行修理或更换
电器线路出故障 消除故障
电磁铁未加上控制信号 检查后加上控制信号
电磁铁铁心卡死 检修或更换
先导电磁阀故障
阀心与阀体孔卡死（如零件几何精度差，阀心与阀孔配合过紧；油液过脏） 修理配合间隙达到要求，
使阀心移动灵活；过滤或
更换油液
弹簧弯曲，使滑阀卡死 更换弹簧
主阀心卡死 阀心与阀体孔几何精度差 修理配研间隙达到要求
阀心与阀孔配合太紧 修理配研间隙达到要求
阀心表面有毛病 修去毛刺，冲洗干净
液控系统故障 控制油路无油 （1） 控制油路电磁阀未换向
（2） 控制油路被堵
塞
（1） 检查原因并
消除
（2） 检查清洗，
并使控制油路通畅
控制油路压力不足
（1） 阀端盖处漏
油
（2） 滑阀排油腔
一端节流阀调节得
过小或被堵死
（1） 拧紧端盖螺钉
（2） 清洗节流阀并
调整适宜
油液变化 油液过脏使阀心卡死 过滤或更换油液
油温过高，使零件产生热
变形，产生卡死现象
检查油温过高原因并排除
油温过高，油液中产生胶
质，粘住阀心表面而卡死
清洗，消除高温
油液黏度太高使使阀心移
动困难而卡住
更换适宜的油液
安装不良 阀体变形
安装螺钉拧紧力矩不均匀
重新紧固螺钉，并使之受力
均匀
阀体上安装的管子“别劲” 重新安装
复位弹簧不符合要求 弹簧力过大 更换适宜的弹簧
弹簧弯曲、变形，致使阀
心卡死
弹簧断裂不能复位
阀心换向后通过的流量不足 开口量不足 电磁阀中推杆过短 更换适宜长度的
推杆
阀心与阀体几何精度差，
间隙过小，移动时有卡死
现象，不到位
配研达到要求
弹簧太软，推力不足，使
阀心行程打不到终端
更换适宜弹力的弹簧
压力降过大 使用参数选择不足
实际通过流量大于额定流量 应在额定范围内
使用
液控换向阀阀心换向速度
不易调节
可调装置故障 单向阀封闭性差 修理或更换
节流阀加工精细度差，调
解不出最小流量
更换节流阀
排油腔阀盖处漏油 更换密封件，拧紧螺钉
锥形节流阀调节性能差 改用三角槽节流阀
故障原因 原因分析 消除对策
电磁铁过热或线圈烧
坏
电磁铁故障 线圈绝缘不好 更换
电磁铁心不合适吸不
住
更换
电压太低或不稳定
电压变换值应在额定电
压的10%以内
电极焊接不好 重新焊接
负荷变化 换向压力超过规定 降低压力
换向流量超过规定
更换规格合适的电液换
向阀
回油口背压过高
调整背压使其在规定值
内
装配不良
电磁铁铁心与阀心轴线同轴度不良 重新装配，保证有良
好的同轴度
电磁铁吸力不够 装配不良 推杆过长
修磨推杆
到适宜长
度
电磁铁铁心接触面不
平或接触不良
消除污物，重新装配
冲击余振动 换向冲击
大通径换向阀，因电需要采用
磁铁规格大，吸合速度快而产生冲击 大通径换
向阀时，
应选用电
液动换向
阀
液动换向阀，因控制
流量过大，阀心移动
速度太快而产生冲击
调小节流阀节流口减慢
阀心移动速度
单向节流阀中的单向
阀钢球漏装或钢球破
碎，造成无阻尼作用
检修单向节流阀
振动 固定电磁铁的螺钉松动
紧固螺钉，并加防松
垫圈

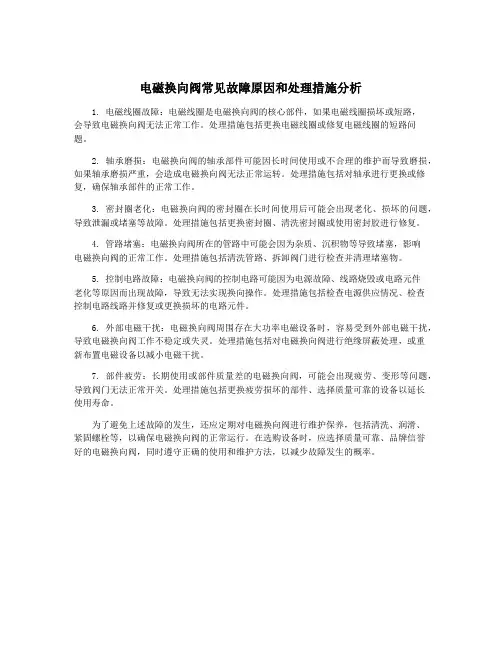

电磁换向阀常见故障原因和处理措施分析
电磁换向阀常见故障原因和处理措施分析1. 电磁线圈故障：电磁线圈是电磁换向阀的核心部件，如果电磁线圈损坏或短路，会导致电磁换向阀无法正常工作。
处理措施包括更换电磁线圈或修复电磁线圈的短路问题。
2. 轴承磨损：电磁换向阀的轴承部件可能因长时间使用或不合理的维护而导致磨损，如果轴承磨损严重，会造成电磁换向阀无法正常运转。
处理措施包括对轴承进行更换或修复，确保轴承部件的正常工作。
3. 密封圈老化：电磁换向阀的密封圈在长时间使用后可能会出现老化、损坏的问题，导致泄漏或堵塞等故障。
处理措施包括更换密封圈、清洗密封圈或使用密封胶进行修复。
4. 管路堵塞：电磁换向阀所在的管路中可能会因为杂质、沉积物等导致堵塞，影响电磁换向阀的正常工作。
处理措施包括清洗管路、拆卸阀门进行检查并清理堵塞物。
5. 控制电路故障：电磁换向阀的控制电路可能因为电源故障、线路烧毁或电路元件老化等原因而出现故障，导致无法实现换向操作。
处理措施包括检查电源供应情况、检查控制电路线路并修复或更换损坏的电路元件。
6. 外部电磁干扰：电磁换向阀周围存在大功率电磁设备时，容易受到外部电磁干扰，导致电磁换向阀工作不稳定或失灵。
处理措施包括对电磁换向阀进行绝缘屏蔽处理，或重新布置电磁设备以减小电磁干扰。
7. 部件疲劳：长期使用或部件质量差的电磁换向阀，可能会出现疲劳、变形等问题，导致阀门无法正常开关。
处理措施包括更换疲劳损坏的部件、选择质量可靠的设备以延长使用寿命。
为了避免上述故障的发生，还应定期对电磁换向阀进行维护保养，包括清洗、润滑、紧固螺栓等，以确保电磁换向阀的正常运行。
在选购设备时，应选择质量可靠、品牌信誉好的电磁换向阀，同时遵守正确的使用和维护方法，以减少故障发生的概率。
电磁换向阀常见故障原因和处理措施分析
电磁换向阀常见故障原因和处理措施分析电磁换向阀是工业生产中常用的一种执行器件，其主要作用是控制流体介质的方向，实现流体的正向和反向流动。
由于电磁换向阀长时间工作时受到环境、介质和工况等因素的影响，容易出现一些常见的故障问题。
本文将针对电磁换向阀常见故障原因和处理措施进行分析和总结，以便工程师和操作人员在日常维护和故障排除过程中能够更加深入地了解和处理这些故障问题。
一、常见故障原因分析1. 电源供电故障电磁换向阀的正常工作需要有稳定的电源供应，一旦电源供电出现问题，就会导致电磁换向阀无法正常工作。
电源供电故障的原因可能是电源线路故障、电源插座松动或断电、供电电压波动等。
这些问题都会造成电磁换向阀的电磁线圈无法正常工作，从而影响阀体的开关动作。
2. 阀芯卡死电磁换向阀在长时间使用后，阀芯内部可能会积聚一些杂质或沉淀物，造成阀芯卡死。
当阀芯卡死时，电磁换向阀无法有效地进行开关动作，从而影响流体的正常通路。
阀芯卡死的原因主要是介质污染、使用环境恶劣等。
阀芯密封件损坏也会导致阀芯卡死。
3. 电磁线圈故障电磁线圈是电磁换向阀的核心部件，其正常工作与否直接影响着阀体的开关操作。
电磁线圈故障的原因可能是线圈短路、断路、接触不良等。
当电磁线圈出现故障时，阀体无法收到正确的驱动信号，无法进行正常的开关动作。
4. 导向阀芯密封失效导向阀芯是电磁换向阀内部的一个重要部件，其密封性能直接关系到阀体的通路切换。
导向阀芯密封失效的原因主要是密封圈老化、磨损、变形等，这会导致阀体内部的介质无法有效地切换通路，从而造成阀体无法正常工作。
5. 阀体内部积垢在工业生产中，流体介质可能会携带一定的固体颗粒或杂质，这些杂质会在阀体内部积聚并逐渐形成垢。
阀体内部积垢会阻碍阀体的正常开关动作，甚至导致阀体卡死或漏气等故障问题。
二、处理措施分析对于电源供电故障，首先需要检查电源线路、插座和供电电压是否正常。
如果发现电源线路故障或插座松动，需要及时进行修复或更换。

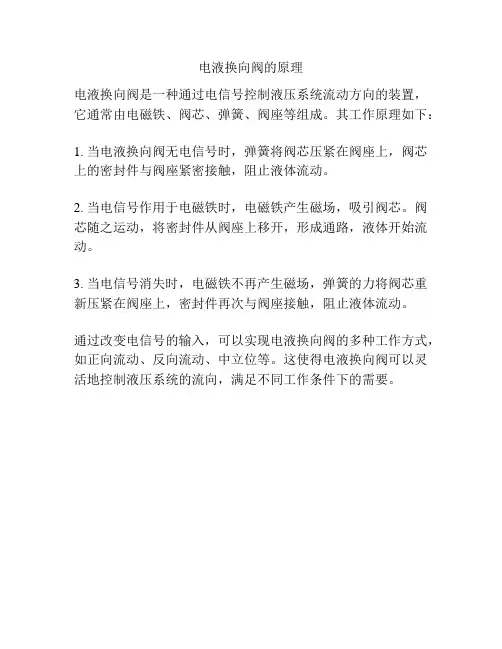

电液换向阀的原理
电液换向阀的原理
电液换向阀是一种通过电信号控制液压系统流动方向的装置，它通常由电磁铁、阀芯、弹簧、阀座等组成。
其工作原理如下：
1. 当电液换向阀无电信号时，弹簧将阀芯压紧在阀座上，阀芯上的密封件与阀座紧密接触，阻止液体流动。
2. 当电信号作用于电磁铁时，电磁铁产生磁场，吸引阀芯。
阀芯随之运动，将密封件从阀座上移开，形成通路，液体开始流动。
3. 当电信号消失时，电磁铁不再产生磁场，弹簧的力将阀芯重新压紧在阀座上，密封件再次与阀座接触，阻止液体流动。
通过改变电信号的输入，可以实现电液换向阀的多种工作方式，如正向流动、反向流动、中立位等。
这使得电液换向阀可以灵活地控制液压系统的流向，满足不同工作条件下的需要。
液压控制阀的故障排除与修理方法
液压控制阀的故障排除与修理方法◎周卫卫（作者单位：中国第一重型机械股份公司）引言：目前，液压技术在各行各业中被广泛应用，对行业生产效率的提升具有重要促进作用。
液压控制阀是通过控制液压系统的压力、流量和液流方向来控制执行元件的力、速度和运动方向的设备，保证液压控制阀始终处于良好的工作转态，是液压系统稳定运行的关键。
将常见的系统故障展开深入研究，可以提高维修效率。
一、溢流液压阀的故障排除及维修策略1.溢流液压阀的故障种类以及排除措施。
（1）压力不足的故障分析。
压力不足的故障主要体现在当拧紧调压螺钉或手柄时，从卸荷状态转为调压状态时，压力调不上去或调不到最大值。
造成溢流液压阀压力不足的原因有很多种，主阀芯阻尼孔被堵、主阀芯在开启位置卡死、先导阀中的调压弹簧折断或未装、阀芯未装或破裂等，这些问题都是造成液压控制阀压力不足的重要因素。
将主阀芯调至原位，或者对已经破损的元件进行更换，可以快速排除压力不足的故障。
（2）压力大幅波动的故障分析。
当液压控制阀发生压力大幅波动现象时，设备容易发生动力不足或不受控制的故障。
一般情况下，造成该故障的原因是主阀芯不灵敏、阻尼孔堵塞。
及时疏通堵塞阻尼孔，并将不灵敏的主阀芯进行更换是解决溢流液压阀压力大幅波动的主要措施。
另外，保证液压阀内具有良好的密闭性，能够有效预防该故障的发生。
2.溢流液压阀的维修措施。
（1）阀芯的维修措施。
阀芯是液压阀内的核心部件，由于长期受高压冲蚀，容易发生阀芯破损和不灵敏的故障。
当阀芯发生故障后，通常可以通过肉眼观察到凹下的圆弧凹槽和拉伤的直槽，将故障阀芯进行淬火，然后再对其修磨锥面，阀芯可以继续使用。
另外，还可以对故障发现展开氮化处理，氮化后的阀芯仍然可以再次利用。
（2）阀座的维修措施。
阀座是液压阀的承载部件，阀内各项元件在使用过程中会发生一定的摩擦。
与此同时，长期的汽蚀也会在一定程度上对阀座造成磨损。
当阀座受到磨损后，液压阀会涌入大量的污物，其整体机能将会受到严重影响。

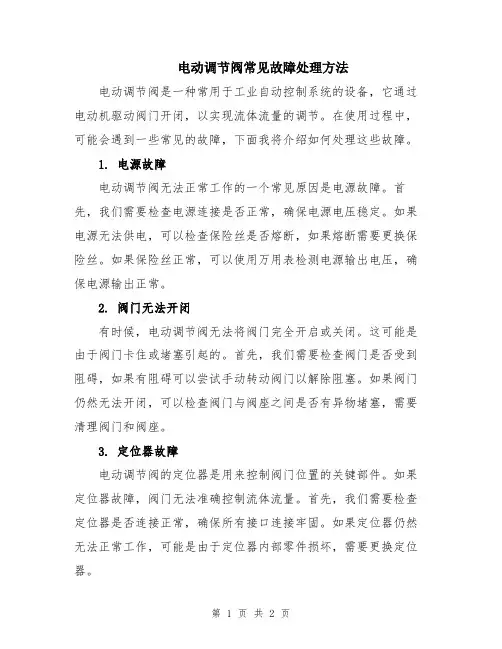

电动调节阀常见故障处理方法
电动调节阀常见故障处理方法电动调节阀是一种常用于工业自动控制系统的设备，它通过电动机驱动阀门开闭，以实现流体流量的调节。
在使用过程中，可能会遇到一些常见的故障，下面我将介绍如何处理这些故障。
1. 电源故障电动调节阀无法正常工作的一个常见原因是电源故障。
首先，我们需要检查电源连接是否正常，确保电源电压稳定。
如果电源无法供电，可以检查保险丝是否熔断，如果熔断需要更换保险丝。
如果保险丝正常，可以使用万用表检测电源输出电压，确保电源输出正常。
2. 阀门无法开闭有时候，电动调节阀无法将阀门完全开启或关闭。
这可能是由于阀门卡住或堵塞引起的。
首先，我们需要检查阀门是否受到阻碍，如果有阻碍可以尝试手动转动阀门以解除阻塞。
如果阀门仍然无法开闭，可以检查阀门与阀座之间是否有异物堵塞，需要清理阀门和阀座。
3. 定位器故障电动调节阀的定位器是用来控制阀门位置的关键部件。
如果定位器故障，阀门无法准确控制流体流量。
首先，我们需要检查定位器是否连接正常，确保所有接口连接牢固。
如果定位器仍然无法正常工作，可能是由于定位器内部零件损坏，需要更换定位器。
4. 控制信号异常电动调节阀需要通过控制信号来实现精确的调节。
如果控制信号异常，阀门不能按照预期工作。
首先，我们需要检查控制信号的连接是否正常，确保控制信号能够正常传输。
如果控制信号传输正常，但阀门仍然无法正常工作，可能是由于控制器设置错误，需要重新调整控制器的参数。
5. 阀体漏水电动调节阀阀体漏水是一个常见的问题，可能会导致流体控制精度下降。
首先，我们需要检查阀体是否安装正确，确保所有连接紧固。
如果阀体仍然漏水，可能是因为密封圈破损，需要更换密封圈。
6. 电机故障电动调节阀的电机是驱动阀门开闭的关键部件，如果电机故障，阀门无法正常工作。
首先，我们需要检查电机连接是否正常，确保电机能够正常运转。
如果电机无法正常工作，可能是由于电机损坏，需要更换电机。
总的来说，电动调节阀常见故障的处理方法主要包括检查电源故障、解除阀门堵塞、检查定位器连接、调整控制信号、更换密封圈和电机等。
电磁换向阀常见故障原因和处理措施分析
电磁换向阀常见故障原因和处理措施分析电磁换向阀是一种重要的液压元件，广泛应用于工程机械、冶金设备、船舶等领域。
它的主要功能是实现液压系统中的换向控制，能够控制液压油的流向和压力，从而实现工程机械、冶金设备等各种液压动作。
电磁换向阀在长时间使用过程中会出现各种故障，严重影响设备的正常运行。
本文将从电磁换向阀的常见故障原因和处理措施进行分析。
1. 油液污染电磁换向阀在使用过程中，由于工作环境的恶劣条件，很容易受到油液中的杂质、颗粒、水分等污染物的影响，导致换向阀内部元件的堵塞或磨损。
尤其是在液压系统中，油液的污染更容易导致电磁换向阀的故障。
2. 密封件老化电磁换向阀内部的密封件在长时间的工作过程中会受到高压、高温等因素的影响，导致密封件的老化和磨损。
密封件的老化和磨损会导致换向阀内部的泄漏现象，同时也会影响到换向阀的正常工作状态。
3. 电磁线圈故障电磁换向阀内部的电磁线圈在长时间的使用过程中，由于电流的作用和振动等因素，很容易出现线圈的断裂、短路等故障，导致电磁换向阀不能正常的进行换向控制。
4. 操作杆松动电磁换向阀内部的操作杆在长时间的使用过程中，由于受到振动、冲击等外部因素的影响，很容易出现操作杆松动的现象，导致换向阀的内部结构松动，影响到换向阀的正常工作。
1. 定期更换油液为了防止油液的污染对电磁换向阀造成损害，必须定期更换液压系统中的油液。
在更换油液过程中，要对液压系统进行全面的清洗，保证系统中的油液干净。
2. 定期更换密封件为了防止密封件的老化对电磁换向阀造成泄漏影响，必须定期更换密封件。
在更换密封件过程中，要对换向阀进行全面的检查，确保密封件更换后的正常运行。
3. 定期检查电磁线圈为了保证电磁线圈的正常运行，必须定期对电磁线圈进行检查和维护。
一旦发现线圈出现断裂、短路等故障，必须及时更换线圈，保证换向阀的正常工作。
4. 加强操作杆的固定为了防止操作杆的松动对电磁换向阀造成影响，必须加强对操作杆的固定。
电磁换向阀常见故障原因和处理措施分析
电磁换向阀常见故障原因和处理措施分析电磁换向阀是一种常用于工业控制系统中的电磁执行器，它主要用于控制流体的流向和压力，保证工业生产设备正常运行。
然而，由于电磁换向阀在长期使用过程中会遭遇各种不同的问题，例如电气故障、机械故障和液压故障等。
本文将对电磁换向阀常见故障原因和处理措施进行分析和总结。
1. 电气故障电磁换向阀在使用过程中可能会出现电气故障，例如电压不稳定、开关失灵、过电流等。
这些问题通常是由于电磁换向阀与电源连接不良或电源电流过大造成的。
为了彻底解决这些问题，我们可以采取以下措施：- 检查电源线路并确保其质量正常。
- 更换适当的电源供应器。
- 检查电磁感应器和接线端子是否紧固。
- 定期检查电磁阀是否接触良好，以防止电气老化。
2. 机械故障由于长时间使用及灰尘、油污的积累，会使电磁换向阀内部零部件出现磨损、卡滞、变形等问题，引发机械故障。
针对这些问题，我们可以采取以下措施：- 定期清洗电磁换向阀，防止灰尘、油污进入内部。
- 使用适当的润滑剂，减少机械磨损。
- 定期检查电磁阀的机械部件是否正常，必要时进行更换。
3. 液压故障电磁换向阀在工业控制系统中主要是用于液压控制的应用，因此液压故障也是常见的问题。
例如，堵塞、液体泄漏、压力过大等问题会严重影响电磁换向阀的正常工作。
为了避免这种情况，我们可以采取以下措施：- 定期清洗和维护液压系统，保证系统的通畅性。
- 定期检查电磁换向阀的密封性能是否正常，并且进行维修和更换。
- 定期检查油温是否过高，必要时进行冷却。
总之，我们可以采取一些有效的措施来解决电磁换向阀的故障问题。
清洗和维护液压系统的通畅性是预防液压故障的关键，定期检查电磁换向阀的机械和电气部件，这将有助于及时发现问题并进行修理和更换。
电磁换向阀常见故障原因和处理措施分析
电磁换向阀常见故障原因和处理措施分析
电磁换向阀是工业自动化系统中重要的执行元件，常见于液压、气动、自动化控制系统中。
电磁换向阀的功能是将信号电压、电流等转换为机械运动，实现控制系统中相应执行元件的开关。
由于电磁换向阀长期在潮湿、腐蚀、高温、高压、高速等环境中工作，其易受环境因素、质量问题等影响而出现故障，下面就电磁换向阀常见故障原因和处理措施分析如下：
一、电磁换向阀进口堵塞
1. 问题描述：电磁换向阀进口受阻，无法正常工作；
2. 原因分析：
（1）管路进口堵塞，阀门没有维护保养或使用不当；
（2）进口管路存在漏气现象；
3. 处理措施：
（1）对电磁换向阀进行清洗维护；
（2）检修并发现漏气的部分，加强密封性，减少漏气。
三、电磁换向阀继电器失灵
1. 问题描述：电磁换向阀继电器需要经过很长时间，才能工作正常；
2. 原因分析：
（1）线圈电压太低或不足；
（2）内部细节过多，阻力极大；
3. 处理措施：
（1）检查线路电压是否充足；
（2）更换电磁换向阀。
四、电磁换向阀安装不当
1. 问题描述：电磁换向阀在生产过程中无法正常工作；
2. 原因分析：
（1）安装孔与阀门座部分不紧。
（2）阀门座部分变形；
3. 处理措施：
（1）重新安装电磁换向阀；
（2）将阀门座部分加强。
五、温度过高
1. 问题描述：在某些工作环境中，电磁换向阀的温度过高，影响有效性；
2. 原因分析：
（1）在高温环境工作时间过长；
（2）线圈电压不足，造成大量热量；
3. 处理措施：
（1）选择耐高温的电磁换向阀；
（2）增加风扇等散热设施。
电动调节阀常见故障处理方法(2篇)
电动调节阀常见故障处理方法电动调节阀与气动薄膜调节阀相比，具有动作灵敏可靠、信号传输迅速和传送距离远等特点，便于使用在气源安装不方便的场合。
公司三台ZAZN电动调节阀，用于三台10t锅炉控制上水的调节。
在恢复锅炉减温系统时，也选用了一台ZAZN的电动调节阀。
电动调节阀的故障现象多种多样，如：1．电机不转原因：电机线圈烧坏。
如使用环境不良，进水或渗透有腐蚀性的气体而造成短路或电机转子卡死不动，电机线圈就发热、烧坏。
判断故障方法：用万用表测量电机引出线正、反和零线之间的电阻，正常值约为160，如偏差过大或过小，就证明线圈已烧坏。
2．两个微动开关位置不当当调节阀动作时，带动反馈连杆移动，行程至零点和满度时，微动开关应关闭，使电流不会流过电机，从而达到保护电机的目的。
如微动开关位置过开，使阀杆动作已达零点或满度时仍不能断开，电流继续通过电机，但此时电机已无法转动，将会造成电机堵转烧坏。
处理方法是移动微动开关位置，使之与阀杆行程位置相对应。
3．分相电容失效或被击穿。
分相电容如果坏了，电机不会启动。
4．电动调节阀一动作就引起保险丝熔断原因：电机线圈漆包线绝缘漆脱落，线圈绕组与阀体短路；分相电容容量过大。
根据制造厂家的出厂标准，各种规格型号的调节阀使用的分相电容有相应的容量。
如DKZ-200型的分相电容为630V、3F。
分相电容过大，启动电流就大。
判断方法：将交流电流表与电机引出线串接，测出其电流数值。
5．电动操作器一投入自动，调节阀就处于全开或全关位置原因：调节阀反馈线路部分故障，无反馈电流输出。
处理方法：检查有无提供反馈线路的电源；检查反馈线圈（差动变压器）的初级和次级是否断路；检查差动变压器的初级电压和次级电压是否正常。
如以上各项都正常，则检查电压及电流转换电路。
电动调节阀常见故障处理方法（2）电动调节阀是一种常见的工业自动控制装置，其作用是调节介质的流量、压力、温度等参数，以实现系统的自动化控制。
然而，由于长期使用或其他原因，电动调节阀常会出现各种故障。
电磁换向阀常见故障原因和处理措施分析
电磁换向阀常见故障原因和处理措施分析电磁换向阀是一种常见的控制元件，用于汽车、工程机械和工业设备等领域。
它能够控制气体或液体的流动方向，并且具有快速响应和高精度的特点。
随着使用时间的增加，电磁换向阀也会出现各种故障。
本文将分析电磁换向阀常见的故障原因和处理措施，希望能够帮助读者更好地了解和维护电磁换向阀。
一、电磁换向阀常见故障原因1. 油品污染电磁换向阀内部的油品质量直接影响着其正常运转。
如果使用的油品质量不合格或者油品污染严重，就会导致电磁换向阀内部的阀芯、阀座等部件受损，从而引起故障。
2. 温度过高长时间高温工作会使电磁换向阀内部的密封件老化，从而导致密封性能下降，引起压力泄漏和阀芯卡滞等故障。
3. 电磁铁故障电磁换向阀的核心部件是电磁铁，如果电磁铁故障，就会导致电磁换向阀无法正常工作。
电磁铁故障的原因主要有线圈断路、线圈短路、磁路断裂等。
4. 内部结构损坏长时间的使用和振动会使电磁换向阀内部的部件出现损坏，例如阀芯磨损、阀杆变形、阀座损坏等。
5. 连接螺纹损坏连接螺纹是电磁换向阀与管路连接的重要部件，如果连接螺纹损坏，就会导致泄漏和阀体松动等问题。
二、电磁换向阀常见故障处理措施1. 定期更换油品为了保证电磁换向阀内部零件正常工作，需要定期更换油品，并且使用质量合格的油品。
对于油品污染严重的电磁换向阀，可以进行清洗处理，将内部的杂质和沉积物清除掉。
2. 控制温度合理控制电磁换向阀的工作温度，避免长时间高温工作，可以延长电磁换向阀的使用寿命。
定期检查和更换密封件也是很重要的。
3. 检查电磁铁定期检查电磁铁的工作状态，及时更换老化严重的电磁铁。
对于线圈断路、线圈短路等情况，需要及时维修或更换电磁铁。
4. 定期维护定期对电磁换向阀进行检查和维护，如清洗阀体内部、更换磨损严重的部件、检查连接螺纹是否松动等。
这样可以及时发现问题，避免故障的发生。
5. 注意安装在安装电磁换向阀时，要注意安装位置和连接方式，避免受到外部因素的影响。
