(完整版)施工测量方案极坐标法
智能医疗设备研发生产项目 施 工 测 量 方 案
编 制 人： 审 核 人： 审 批 人： 2017年5月27日
目 录
第一章 编制依据 ........................................................... 0 第二章 工程概况 ........................................................... 0 第三章 施工组织及设备配置 ................................................. 1 第四章 测量放线基本准则 ................................................... 2 第五章 测量准备 ........................................................... 2 第六章 平面控制点的布置与施测 ............................................. 2 第七章 轴线及各控制线的放样 ............................................. 6 第八章 轴线及高程点放样程序 ............................................. 15 第九章 施工时的各项限差和质量保证措施 .................................. 17 第十章 竣工测量与变形观测 ............................................... 18 第十一章 质量控制 ........................................................ 20 第十二章 安全管理及安全保护措施 .......................................... 21 第一章 编制依据 1、智能医疗设备研发生产项目工程施工组织设计 2、智能医疗设备研发生产项目工程施工蓝图、基坑支护设计图 3、《工程测量规范》GB50026-2007 4、《高层建筑混凝土结构技术规程》JGJ3-2010 5、江苏溧阳城建集团有限公司质量保证手册及有关程序文件 第二章 工程概况 1、工程名称：智能医疗设备研发生产项目 2、工程地点：西安市尚林路以南、草滩六路以西 3、建设单位：西安天隆科技有限公司 4、设计单位：中国城市建设研究院有限公司 5、勘察单位：中国有色金属工业西安勘察设计研究院 6、监理单位：陕西华营工程建设监理有限公司 7、施工单位：江苏溧阳城建集团有限公司 8、工程标高：本工程1#厂房、8#厂房、9#厂房、10#厂房、11#办公楼、12#厂房的±0.000相当于绝对标高分别为375.270、375.350、375.200、374.900、375.200、375.200。本工程所有相对标高均以8#厂房±0.000标高为基准。 9、本工程主体为钢筋混凝土框架结构，约54316.2平方米。其中地下一层（汽车库、设备用房）：12513.08m2；1#厂房：7375.48m2；8#厂房：6106.76m2；9#楼：5897.56m2；10#楼：5542.66m2；11#楼：8100.07m2；12#楼：8780.59m2。 建筑楼层：1#厂房地上5层、地下1层；8#厂房地上5层、地下1层；9#厂房地上5层、地下1层；10#厂房地上5层、地下1层；11#办公楼地上6层、地下1层；12#厂房地上6层、地下1层。 建筑高度：1#厂房23.45m；8#厂房23.45m；9#厂房23.45m；10#厂房23.45m；11#办公楼27.95m；12#厂房27.95m。 建筑工程结构安全设计等级：二级， 设计使用年限：50年。建筑耐火等级为：一级。屋面防水等级：Ⅱ级。抗震设防烈度：8度，设计基本地震加速度为0.20g。建筑使用功能：1#、8#、9#、10#、12#楼为厂房、11#楼为办公用房，各主楼地下室为设备用房，中心区域为车库。 施工单位进场时，与建设单位坐标和高程控制点已办理交接手续，共二个坐标和黄海高程控制点。位于场地东侧的草滩六路旁，1#点（BM1坐标：X=21917.997、Y=6090.271；高程：374.044m）；2#点（BM2坐标：X=21995.614、Y=6052.690；高程：374.089m）； 第三章 施工组织及设备配置 1、主要仪器的配备情况 测量仪器配备一览表 序号 器具名称 型号规格 数量 器具用途
1 电子经纬仪 LT2 1 墙、柱、梁定位放线 2 全站仪 FTS532N 1 定位放线 3 钢卷尺 5m/30m/50m 10/3/1 定位放线 4 水准仪 NAL232/DSZ3 各1 标高控制 5 垂直仪 DZJ300A 1 垂直投点 6 托线板 2000×150×12 40 砖墙面、楼地面垂直度控制
7 塞尺 10 墙面、楼地面垂直度控制
8 回弹仪 HT225S 1 混凝土强度测试 9 稠度仪 1 测试砂浆稠度 10 天平 200g 1 测试砂浆比重 11 无线对讲机 10 测量对讲 2、测量管理人员组成 序号 岗位名称 姓 名 技术职称 备 注 1 测量负责 技术员 2 施工员 技术员 3 施工员 技术员 4 施工员 技术员 第四章 测量放线基本准则 工程测量作业前，必须进行现场踏勘，并收集、分析和利用已有合格资料，制定科学合理的实施方案。工程进行中，必须加强内外业的质量检查。工程收尾时，应进行检查验收，做好资料整理。 对测量仪器、工具，必须做到及时检查校正，加强维护保养、定期检修。 工程测量以中误差作为衡量测绘精度的标准，二倍中误差作为极限误差。 根据总平面图设计坐标，为确保控制网的正确，必须由道路上的城市坐标系统结合建筑物规划红线引入定位。随着施工的进展，考虑到各种因素可能造成的影响，经常对所有控制点作必要的检测。 第五章 测量准备 施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位控制点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等。 1、根据图纸条件及工程内部结构特征确定轴线控制网形式。 2、检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。 3、对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定。 4、复印测量人员的上岗证书，由技术负责进行技术交底。 第六章 平面控制点的布置与施测 一、平面控制点布设原则及要求 根据施工现场及周围环境条件，选择适当地方按一次埋设、多种用途、长期使用的原则埋设控制点、组成一个完全能满足施工放样及沉降观测需要的永久性施工首级控制点，然后利用首级控制点，按照施工流水段在实地放出二级施工控制点，既可用于细部点的放样，同时又可用作对工程上的各个节点的复合检测。控制点按要求进行技术处理、控制点所处位置要保证今后不被占用且障碍较少、以使控制点进行使用和保护。 1、测量依据（首级控制网） 首级控制网由业主提供的BM1、BM2两个控制点组成，具体坐标参数详见下表。 首级控制网的控制点的坐标与标高 点号 X(m) Y(m) H（m） BM1 21917.997 6090.271 374.044 BM2 21995.614 6052.690 374.089 控制点的位置详见下图。
2、二级控制网的布设 业主提供的控制点BM1、BM2均在施工场地外，不便于现场的测量的工作，需要根据现场的需要和施工条件布设场地内的二级控制点X1、X2、X3、X4、X5形成一个二级控制网。 二级控制点X1、X2、X3、X4、X5的施工坐标如下表 点号 X(m) Y(m) X1 22077.596 6036.458 X2 22024.152 5875.655 X3 22020.209 5863.829 X4 21979.396 5878.901 X5 21946.497 5887.925 X4、X5离基坑较近，受施工影响产生位移的可能较大；BM1、BM2、X1、X2、X3都在施工现场外的范围，受施工影响产生位移的可能较小，故须以BM1和BM2作为复核其他控制点的依据。
3、测量施工控制网（三级控制网）的布设 测量施工控制网根据建筑物的平面形状、轴线结合测量方法进行设置。 根据业主移交给我司的城市控制网基准点的坐标、高程及设计图纸提供的建筑物坐标，±0.00m高程取值，换算后利用全站仪、水准仪由场外首级控制基准点直接引测至现场。 （1）结合图纸从场地的实际情况看，土方开挖前场地内无充足距离布设轴线控制网，故结合建筑设计总平面图只能使用全站仪结合AUTOCAD利用极坐标法测出地下室各轴线交点坐标，放出基坑开挖线。（测站点X5，后视点X4） （2）根据测绘院提供的草滩路旁BM2(黄海高程374.089m)点高程控制点数据(具体数据详见测绘成果资料)向工地现场四周引测固定高程控制点，四面各一个，标志在围墙上。 （3）控制点放样采用极坐标法，为便于复测，控制点的布置均成直线型。 （4）高程控制网的等级拟设三等水准网，水准测量技术要求见下表：
等级 每千米高差中误差（mm） 路线长度（km） 水准仪 型号 水准标尺 观测次数 附合闭合差 （mm）
三级 6 L〈50 NAL232 双面 往返二次 12L0.5 （5）所有控制点必须设专人保护，定期巡视，并且每月复核一次，使用前必须进行校核。
施工测量方案

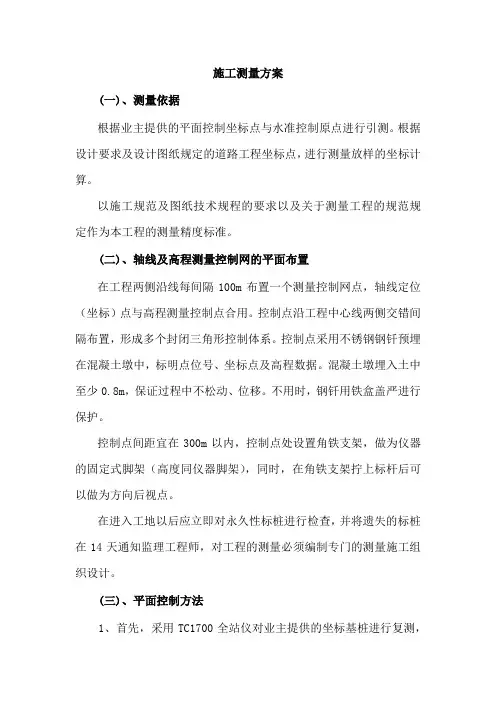

施工测量方案(一)、测量依据根据业主提供的平面控制坐标点与水准控制原点进行引测。
根据设计要求及设计图纸规定的道路工程坐标点，进行测量放样的坐标计算。
以施工规范及图纸技术规程的要求以及关于测量工程的规范规定作为本工程的测量精度标准。
(二)、轴线及高程测量控制网的平面布置在工程两侧沿线每间隔100m布置一个测量控制网点，轴线定位（坐标）点与高程测量控制点合用。
控制点沿工程中心线两侧交错间隔布置，形成多个封闭三角形控制体系。
控制点采用不锈钢钢钎预埋在混凝土墩中，标明点位号、坐标点及高程数据。
混凝土墩埋入土中至少0.8m，保证过程中不松动、位移。
不用时，钢钎用铁盒盖严进行保护。
控制点间距宜在300m以内，控制点处设置角铁支架，做为仪器的固定式脚架（高度同仪器脚架），同时，在角铁支架拧上标杆后可以做为方向后视点。
在进入工地以后应立即对永久性标桩进行检查，并将遗失的标桩在14天通知监理工程师，对工程的测量必须编制专门的测量施工组织设计。
(三)、平面控制方法1、首先，采用TC1700全站仪对业主提供的坐标基桩进行复测，并将复测结果呈送业主、监理和设计，以便确定基桩的可靠性。
如果复测后需要调整，必须将调整值书面报业主和监理，获得正式批准后方可使用。
2、在对基桩复测的基础上，在工程稳定、可靠、通视良好的位置加设三角网加密桩，确保施工测量的精度。
3、根据设计中心线要素，用普通经纬仪测量复测中心线和工程结构控制桩的相对位置；采用“极坐标法”（仪器：TC1700全站仪）投设道路中心点（线）的坐标及测量控制桩。
投点、放样时，必须有两个控制点作为后视点。
(四)、高程控制1、首先，采用NA2水准仪对业主提供的标高水准原点进行复测，并将复测结果呈送业主、监理和设计，以便确定基桩的可靠性。
如果复测后需要调整，必须将调整值书面报业主和监理，获得正式批准后方可使用。
2、根据业主提供的水准原点，按照设计规范加密引测临时水准控制基准点（部分与轴线控制点合用），标高测量遵守设计要求及规范的规定，引测结果必须记录在案。
极坐标法放样在施工测量中的应用
的前提。
施工测量通常包括导线的复测与加密，水准点的复测与增设，中线的恢复，路基、路面、桥涵和其他构造物的细部放样等。
而中线的恢复，路基、路面、桥涵和其他构造物的细部放样工作是施工过程中工作量最大、任务最繁重的部分。
在实际测量工作中递循“从整体到局部，由高级到低级，先控制后碎步”的原则，也就是在测区整体范围内选择一些有“控制”意义的点，首先把它们的坐标和高程用高精度的仪器和方法精确的测定出来，然后以这些点作为已知点来确定其他地面点的位置。
关键词：极坐标测量技术应用随着光电测距仪，电子全站仪的普及，坐标法放样逐渐被大家所认同。
采用坐标法放样，计算理论严密，无丈量累积误差，不必按先后顺序，不易受障碍物影响，具有快速、精确、方便的特点。
1传统的测量方法传统的放样方法：中线测量的传统手段是用经纬仪定向，钢尺丈量。
曲线测量通常采用偏角法或切线支距法。
如果测量过程中遇到障碍，则要想方设法进行转点，而且测量中误差较大，容易产生断链现象。
中线恢复完后，就要进行结构物的细部放样，通常是用经纬仪找到中桩的法线方向，然后用钢尺丈量找出结构物的放样位置。
传统放样方法工作量大，工作强度高，如果在地形复杂地段就显得无能力，而且精度较低，很难达到公路、铁路的规范要求。
2坐标法放样坐标法放样就是置仪器于导线点或其他已知坐标的点上，后视已知坐标点，用极坐标的方法测设中桩及结构物点位。
2.1导线点坐标的计算(1根据已知点的坐标及边长和坐标方位角计算未知点的坐标根据已知点的坐标及边长和坐标方位角计算未知点坐标，称为坐标的正算。
(2)由两个已知点的坐标反算其坐标方位角和边长根据两个已知点的坐标反算其坐标方位角和边长，称为坐标的反算。
(3)坐标方位角的推算为了计算导线点的坐标，首先应推算岀导线各边的坐标方位角。
如果导线和国家控制点或测区的高级点进行了连接，则导线各边的方位角是由已知边的方位角来推算。
如果测区附近没有高级控制点的连接，称为独立测区，则需起始边的方位角，再以此观测方位角来推算导线各边的方位角。
施工测量方案
施工测量方案一控制点的布设及施测1首先是将测绘处（院）或建设单位给定的桩位点，水准高程点，引测到施工现。
在引测过程中如遇到建筑物或构筑物时，可采用借线法将桩点引入。
新引定的桩点，要对其复原点位核实，经甲方认可并签字后，再进行网式桩点的布控。
2根据建设单位要求和测绘处（院）提供的红线点形成四边形进行控制。
3布设的控制点均引向四周永久建筑物，构筑或马路上，且要通视，采用正倒镜分中法投测轴线时或后视时均在观测范围之内。
4根据施工组织设计，对场地进行网状控制，兼顾±0.ººº以上施工，设置控制轴线①轴至⑧轴，A轴—G轴。
5根据测绘处（院）提供BM1,BM2,BM3,三点高程控制点数据向四周引测固定高程控制点，每个控制点距离基坑至少5m，如下埋应在冻土层0.5m以下。
6控制点放样采用极坐标法，为便于复测，控制点的布设均成直线。
7水准点按四等水准测量要求施测。
8所有控制点必须设专人保护，定期巡视，并且每月复核一次，使用前必须进行校核。
二轴线及各控制线的放样地面控制布设完后，转角处采用2〞极电子经纬仪DJD2进行复测。
各控制线间距离采用红外测距仪DM—A5检测，经校核无误后进行施测，各工艺施测程序见第四项（轴线及高程点放样程序）。
1基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线（采用三点成一线及转角测视法复测）再按投测控制线引放其他细部施工控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。
2基础施工，（即±0.ººº以下）采用悬吊钢尺法将标高导入护坡桩上，且基坑四周不低于四点（每个方向不低于一点），校核无误后方可引测其他控制标高点，必须两点以上后视且两后视点标高差在规定范围内。
3±0.ººº以上施工，采用正倒镜分中法投测其他细部轴线。
4±0.ººº以上高程传递，采用钢尺直接丈量法，若竖直方向有突出部分，不便手拉尺时，也同样采用悬吊钢尺法。
工程测量方案
(一)工程测量方案1. 工程测量总体设想(1) 以设计图及业主规划的用地地界，结合总平面定位依据，现场建立相对的一级二角控制主网，在此基础上，指导现场各个单体的定位及轴线、标高的控制施工。
(2) 本工程各个单体的定位，将利用一级三角控制主网，采用“极坐标法定位”的方法来进行各建筑物定位及各条轴线的控制，并采取闭合检查。
(3) 根据设计总平面图定位数值计算出相应轴线的相对坐标数值，现场采用“全站仪”极坐标法进行单体轴线定位(4) 水准标高采用“二等精密水准”测量。
2、测量仪器的选用注：(1)以上仪器均应鉴定合格，并在计量鉴定使用有效期内(2) 在使用过程中，应经常检查仪器的常用指标，一旦偏差超过允许范围，应及时校正来保证测量精度。
3、平面轴线控制测量(1)基准一级三角控制主网的设置原则a. 基准三角控制主网的设置以业主提供的规划院地界基准点及设计总平面图为依据，其三角控制主网基准点精度应控制在5 Mr以内。
在此平面控制主网的基础上，在各单体建筑施工现场内各自建立二级施工的直角控制副网，指导单体现场施工。
平面控制主网和副网，应符合下列规定：a1 、平面控制主、副网的坐标系统，应与工程设计图所采用的坐标系统相同；a2 、当利用原有的平面控制主网时，其精度应满足需要；投影所引起的长度变形，不应超过1/40000 ，当超过时，应进行换算；b. 基准平面控制主网是建立在地界基准点的基础上的，设置时要求同时满足稳定、可靠和通视三个要素，同时，新建立的施工平面控制副网设置时也要求同时满足稳定、可靠和通视三个要素。
主网和副网要互为可靠和通视，要采取可靠措施进行保护，其中任何一点遭到不可预见事件的破坏或移动时，应及时复测补网。
c. 标高以业主提供的规划院永久水准点为基准，其数值以规划院最新数值为准。
施工高程应根据最新数据及时调整，可利用平面控制主、副网基准点位作为水准点控制基准点。
轴线坐标控制点投测完毕之后，互相之间应进行校核，同时可检验偏差情况，闭合检查如果超出精度允许范围应及时纠正。
施工测量方案

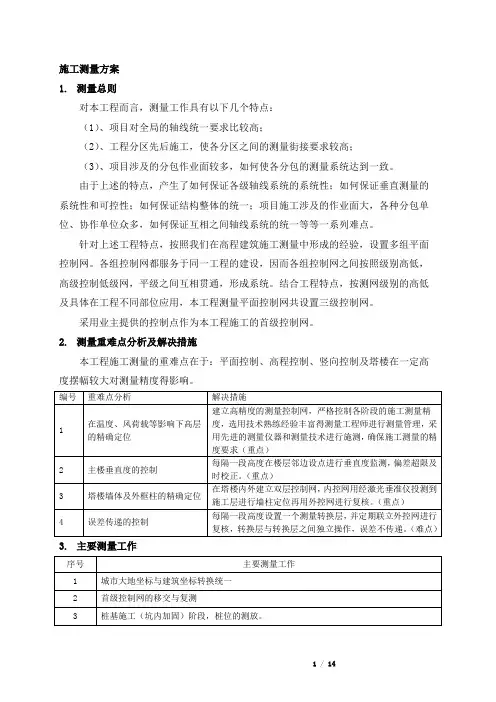

施工测量方案1.测量总则对本工程而言，测量工作具有以下几个特点：（1）、项目对全局的轴线统一要求比较高；（2）、工程分区先后施工，使各分区之间的测量街接要求较高；（3）、项目涉及的分包作业面较多，如何使各分包的测量系统达到一致。
由于上述的特点，产生了如何保证各级轴线系统的系统性；如何保证垂直测量的系统性和可控性；如何保证结构整体的统一；项目施工涉及的作业面大，各种分包单位、协作单位众多，如何保证互相之间轴线系统的统一等等一系列难点。
针对上述工程特点，按照我们在高程建筑施工测量中形成的经验，设置多组平面控制网。
各组控制网都服务于同一工程的建设，因而各组控制网之间按照级别高低，高级控制低级网，平级之间互相贯通，形成系统。
结合工程特点，按测网级别的高低及具体在工程不同部位应用，本工程测量平面控制网共设置三级控制网。
采用业主提供的控制点作为本工程施工的首级控制网。
2.测量重难点分析及解决措施本工程施工测量的重难点在于：平面控制、高程控制、竖向控制及塔楼在一定高度摆幅较大对测量精度得影响。
3.主要测量工作4.测量人员及仪器配备4.1.人员配备4.2.仪器配置本项目测量工作内容主要包括主轴线的测放，高程的引测，分部工程的放样，沉降观测等内容；所有的仪器送专门机构进行鉴定，确保仪器精度要求。
拟选用的仪器及设备如下：5.控制网的建立5.1.测量思路本工程将采用科学的测控技术，先进的测量仪器，严格的复核校正手段来保证施工测量精度。
由业主委托或测绘院测设在施工地块附近的城市平面控制点和高程控制点，建立首级场区控制网；利用首级控制网在基坑周边墙测设轴线延长线上的点作为二级控制网，对基坑内各结构部位实行“外控法”进行施工测量，并定期进行复核，在建筑物内部建立施工使用的三级控制网，采用三级控制网“内控法”来控制建筑物的平面定位和高程测量，三级控制网5.2.基准控制点（网）的复测测量工作实施前与业主进行基准控制点(网)书面和现场交接，对业主提供的平面和高程控制点的测量成果资料和现场控制点(网)进行复测，并将复测成果报业主和监理审核。
施工测量方案
第二十三章施工测量方案第一节施工测量概况及重点、难点本工程占地面积广、施工周期较长、凯田路将本项目分为南北区两部分。
本工程整体划分为四块大区及四块小区先后施工，且同一施工区存在多个结构施工控制网。
必须建立长期稳定精准的测量控制网，形成完整统一的测量控制体系，确保钢结构与土建结构、设备安装、室内外装修等专业使用的平面、高程控制网相同。
超高主楼控制轴线的引测采用天顶投影法，选用1/200000的激光铅直仪，在首层布设控制点，并分阶段接力传递，控制点点位在楼层组成几何图形，进行闭合解算。
控制标高的引测采用全站仪天顶测距法和悬吊钢尺法相互校核。
为保证钢结构吊装精度，提高安装效率，采用实时跟踪测量。
变形监测与施工测量同步实施，合理分析变形报告，尽量作到提前预控。
一、施工测量的程序及施测原则严格执行测量规范；遵守先整体后局部，高精度控制低精度的工作程序，先确定控制网，后以控制网为依据，进行各局部轴线的定位放线。
必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
定位工作执行自检、互检合格后再报检的工作制度。
遵循测法要科学、简捷、精度要合理、相称的工作原则。
仪器选择要适当、使用要精细。
在满足工程需要的前提下，力争做到省工、省时、省费用。
明确为工程服务，按图施工，质量第一的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
二、测控重点及保证措施1、施工周期长，如何保证测控系统的精度依据业主提供的高级基准点，测设Ⅰ级场区控制网。
在Ⅰ级场区控制网的基础上建立Ⅱ级建筑物控制网，形成完整统一的测控体系。
指定专人监察维护，并定期进行复测与修正，确保工程控制系统的准确性。
2、各阶段或各环节测控系统的同一性各阶段的测量控制：如建筑物控制、场区临建控制、竣工总图控制等，必须统一使用Ⅰ级场区控制网，以保证各关键部位的顺利对接。
各环节的测量控制：如土建、钢结构、机电、幕墙、装修等的测量控制，必须统一使用Ⅱ级建筑物控制网，并保证各环节单体网的相互衔接，闭合交圈。
施工测量方案
施工测量方案我们将制定相应的针对性预案，在现场成立专职测量小组，配备相应精度、数量的测量仪器，制定专项方案，以ISO-10012管理体系组织测量工作。
严格执行分级负责、验收的组织方法，确保各分项工程的安装准确。
一、施工测量前准备1.编制依据《工程测量规范》GB50026-2007《建筑变形测量规范》JGJ/T8-20072.人员准备组建一支测量专业队伍，负责整个工程的测量与验线工作。
测量人员经过专业培训，并持证上岗。
（1）专业测量工程师应系统掌握工程测量理论，具有大型工业与民用建筑施工测量实践经验，熟知土建及安装施工工艺及竣工验收规范对线位的限差要求。
岗位职责如下：在项目总工程师领导下开展工作，对整个工程测量质量负责。
制定既满足施工要求又切实可行的测量放线计划，制定施工全过程的施测技术方案。
并对测量组下达技术交底。
负责日常各测量组的工作安排，测量人员的调配。
从理论和实践两个方面检查指导各测量组工作。
不定期对测量人员进行技术培训。
解决测量组提出的技术难题，对测量成果把关验收。
配合项目总工程师完成地面定位、垫层墨线的验线，组织其它所有部位的验线。
（2）测量组长具有工程测量实践经验，能熟练使用计算机，掌握基本测量理论及规范各项限差要求，能对施工测量过程中出现的常规性问题进行处理。
岗位职责如下：在测量工程师指导下实施各级控制网测量。
并利用软件进行平差计算。
负责测量数据库的建立与管理，向测量员提供放线数据，布置放线任务。
负责基础平面和标高的定位、楼层传递、区域交接测量、曲线定位、钢结构定位等重要部位的放线。
对测量员和施工队测量员测放的点位进行抽检，填写验线资料，协助测量工程师完成监理验线。
（3）测量员能熟练掌握责任范围内的仪器操作规程和测量方法，进行一般的测量放线计算。
了解土建施工工艺流程。
岗位职责如下：依据末级控制网点测设建筑物轴线和50控制线。
对放线结果（包括施工队测量员测放的线位）进行百分之百检验，并将检验数据如实报告测量组长。
施工测量方案
施工测量方案二、工程概况2．控制点的布置及实测2.1 从场地的实际情况看, 场地四周离建筑物在10m以上, 故对布设控制点无影响。
由于汽车坡道后期施工（待主体结构完工后）、南侧场地做临设及材料堆放用, 所以南北向控制点集中布设在北侧原有混凝土地面上, 南侧只布设远向复核控制点, 施工场地不受影响, 东西向控制点布设在西侧, 东侧设复核控点。
2.2 布设的控制点均引向四周永久建筑物或马路上, 且要求通视, 采用正倒镜分中法投测轴线时或后视时均在观测范围之内。
2.3 根据甲方要求和测绘院提供的红线点形成四边形进行控制。
2.4 根据施工组织设计, 对楼层进行网状控制, 兼顾±0.000以上施工, 设置控制轴线1、6轴, B(A轴用于地下）、F轴（G轴用于地下）及北侧汽车坡道过圆心的南北向、东西向为控制轴。
2.5 根据测绘院提供的BM1、BM2（西侧）及BM3（北侧）三点高程控制点数据（具体数据详见测绘成果资料）向建筑物四周引测固定高程控制点, 东侧两个, 南侧一个, 距离基坑至少5m, 且埋于冻土层0.5m以下。
2.6 控制点放样采用极坐标法, 为便于复测, 控制点的布置均成直线型。
2.7、水准点按四等水准测量要求实测。
2.8、所有控制点必须设专人保护, 定期巡视, 并且每月复核一次, 使用前必须进行校核。
3．轴线及各控制线的放样地面控制点布设完后, 转角处线采用2″级电子经纬仪DJD2进行复测。
各控制线间距离采用红外测距仪DM—A5检测, 经校核无误后进行实测, 各工艺实测程序见第四项（轴线及高程点放样程序）。
3.1 基础施工轴线控制, 直接采用基坑外控制桩两点通视直线投测法, 向基础平台投测轴线（采用三点成一线及转直角复测）, 再按投测控制线引放其它细部施工控制线, 且每次控制轴线的放样必须独立实测两次, 经校核无误后方可使用。
3.2 基础施工（即±0。
000以下）采用悬吊钢尺法将标高导入护坡桩上, 且基坑四周不低于四点（每一个方向不低于—点）, 校核无误后方可引测其它控制标高点, 必须两点以上后视且两后视点标高差在规定范围之内。
施工测量的方案
太湖明珠度假村改造项目西区住宅施工测量方案一、测量总则根据有关部门提供的坐标控制点及标高基准点为依据，引进工程坐标及高程控制，设置工程轴线和标高控制点，同时根据国家规范要求在适当地点，设置的现场水准基准点，并以此作为沉降观测的基准。
基准点做法见图。
二、测量内容1⑴、基准点，互为校准后，并做保护措施，定位时分别以基准点采用极坐标法分单元定出控制轴线。
⑵、根据原坐标控制点及临时过渡点，在基础四周测设轴线控制网。
对于平面控制测量的结果，必须在地面上精确的固定下来，因而要埋设稳定牢固的标桩来满足此要求，另外应在周边牢靠的部位设置控制轴线标志，供控制标桩复测使用。
根据本工程的具体情况，拟建建筑物周边无可靠的建筑物或其它可供设置标桩的物体，因此，对于标桩的制作按照下图进行制作。
测量控制点砼盖板Array控制点详图对于设置的标桩应进行定期复测，特别是在基坑开挖、回填土方等扰动较大的工序完成后，应立即检查标桩是否稳固，是否产生位移，若有疑问则应立即进行复测和重新设置。
⑶、设置测量控制网时每单元的东西向控制轴线采用引线，引至龙门桩上，等水准测量标准建立，并定期将全区水准网络与水准基点组进行联测，以查明施工期间水准点高程是否变动。
3、建筑物的沉降观测。
采用三等水准测量，闭合法测量，闭合测量误差小于±mm ），n 为测站数。
三、测量工作的组织及流程1、观测人员：现场组成专业测量小组，由具有丰富经验的测量工程师负责进行测量和资料整理。
测量网络如下：2、施工测量顺序及流程四、测量使用仪器以上仪器均通过市级技术监督局计量测试单位鉴定合格。
五、测量精度的标准及控制1、测角：采用三测回，测角中误差±6.6”以内；2、测距：采用往返测法，取平均值；3、量距：用鉴定过的钢尺进行量测并进行温度修正；4、轴线之间的偏差在±2毫米以内，层高垂直偏差在±3毫米以内，总高度垂直偏差在±5毫米以内。
工程测量方案
工程测量总体规划1、概述本工程通过采用科学的测控技术，先进的测量仪器，以及严格的复核校正手段来保证施工测量精度目标要求。
本工程平面控制网分两级测设，首级为平面控制网，二级控制网为各建筑物轴线控制网。
首级平面控制网的建立以业主提供的控制点为基准，采用全站仪进行测设。
平面控制网共布设4个基准点分别为P1～P4。
二级控制网依据首级平面总控制网采用直角坐标法和极坐标法来测设中心点及控制轴线。
标高控制根据业主提供的由规划勘测部门设置的水准点为依据，引测到现场首级平面控制网P1～P4控制点，建立水准基准组。
采用高精度水准仪进行数次往返闭合测量形成正式基准点资料，便于相互校核和满足分段施工的需要。
这样控制点P1～P4组成测量总控制网，可以用于护坡监测和建筑物沉降观测的基准点。
地下施工平面测量采用外控法，直接用经纬仪投测各控制轴线，高程采用悬吊钢尺法进行传递；地上施工测量采用内控法，用激光铅直仪将轴线控制点整体同步传递，高程用50m钢尺整尺向上传递。
控制点多次往返复核校正，通过GPS卫星，采用高精度的载波相位定位的测定方法进行检测校正。
2、编制依据《工程测量规范》（GB50026—2007）；《建筑变形观测规程》（JGJ/T 8-97）；《国家一、二等水准测量规范》GB12897—91；根据以上规范、规程关于混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。
3、测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等；检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决；对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定；根据图纸条件及工程内部结构特征确定轴线控制网形式。
