特点
●膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆
式和不同形状的整片式。
●弹性套柱销联轴器是利用一端套有弹性套(橡胶材料)的柱销,装在两半联轴器凸缘孔中,以实现两半联轴器的联接。
弹性套柱销联轴器曾经是我国应用最广泛的联轴器,早在20 世纪50 年代末期即已制订为机械部标准, JB08 — 60 弹性圈柱销联轴器,是我国第一个部标准联轴器。
●弹性套柱销联轴器结构比较简单, 制造容易,不用润滑,不需要与金属硫化粘结,更换弹性套方便,不用移动半联轴器,具有一定补偿两轴相对偏移和减振缓冲性能。
弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,所以,弹性套柱销联轴器虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性较弱。
弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。
适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。
常用联轴器
TL(LT)型弹性套柱销联轴器特点及应用场合：具有一定补偿两轴线相对偏移和减振、缓冲性能，结构简单，制造容易，不需润修方便，径向尺寸较大，适用于安装底座刚性好，对中精度较高，冲击载荷不大，对减振要求不高的轴，适用范围广泛，是我国最早通用标准联轴器。
不适用于高速和低速重载工况条件。
TL(LT)型--基本型；TLL(LTZ)型--带制动轮型；L(LT)型弹性套柱销联轴器参数及主要尺寸：(GB/T4323-84<2002>)mm2.短时过载不得超过公称扭矩值的2倍。
3.轴孔型式及长度L、L1可根据需要选取。
4.转动惯量为近似值。
ML(LM)型梅花形弹性联轴器特点及应用场合：具有补偿两轴相对偏移、减振、缓冲性能、径向尺寸小，结构简单、不用润滑、承载能力较高，维护方使、更换弹性元件需轴向移动(MLS型除外)，适用于联接同轴线，起动频繁，正反转变化，中速、中等转矩传动轴系和要求工作可靠性高的工作部位。
不适用于重载、低速及轴向尺寸受艰制，更换弹性元件后两轴对中困难的部位。
ML型--基本型；MLL-II型--分体式制动轮型；MLL-I型--整体式制动轮型；MLZ型--单法兰盘；MLS型--双法兰盘；ML(LM)型梅花形弹性联轴器的参数及主要尺寸：(GB/T 5272-2002)mm型号公称扭矩Tn N.m 许用转速r/min轴孔直径d1d2dz轴孔长度LD弹性件型号转动惯量kg.m2质量kg 弹性硬件(HA)a b铁钢Y型J1Z型L推荐≥85≥94LML1 (LM1) 25 45 11500 1530012 14 32 2735 86 50MT1-a-b 0.014 0.6616 18 19 42 3020 22 24 52 38(LM2) 50 100 9500 12000 16 18 19 42 3038 95 60LM2-a-b 0.044 0.92 20 22 24 52 3825 28 62 44ML2 (LM3) 100 200 8200 10920 22 24 52 3840 103 70MT2-a-b 0.075 1.5525 28 62 4430 32 82 60ML3 (LM4) 140 280 6700 900022 24 52 3845 114 85MT3-a-b 0.178 2.525 28 62 4430 32 35 38 82 60ML4 250 400 5500 7300 25 28 62 44 50 127 105 MT4 -a 0.412 4.3HL,HLL(LX,LXZ)弹性柱销联轴器特点及应用场合：具有微量补偿性能，结构简单，容易制造，更换柱销方便，可靠性极差，适用于有轴向窜动，起动频繁，正反转的轴系传动，不适用于工作可靠性要求精度高的部位，不宜用于高速、重载及有强烈冲击振动的轴系传动，安装精度低的轴系亦不应选用。
弹性柱销联轴器参数修订稿
弹性柱销联轴器参数集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-详细介绍：LZ型弹性柱销齿式联轴器GB/T5015-2003代替GB5015-85原称ZL 本联轴器适用于同轴线的传动轴系，利用尼龙棒纵断面剪切强度。
可传递很大的转矩，0.112～2800KN.m。
工作温度-20～70℃，可部分的代替齿型联轴器。
具有一定补偿轴向便宜能力，和一般的减震性能。
普通圆柱轴孔用LZ型，圆锥孔用LZD型。
选型时望注意。
许用补偿量?轴向±0.5～5mm径向0.3～1.5mm角向0.5°详细介绍：发布时间：2007-8-317:28:25? LZZ型带制动轮弹性柱销齿式联轴器GB/T5015-2003代替GB5015-85原称ZLL详细介绍：LZJ型接中间轴弹性柱销齿式联轴器GB/T5015-2003代替GB5015-85原称ZLZ详细介绍：LZD型锥形轴孔弹性柱销齿式联轴器GB/T5015-2003代替GB5015-85原称ZLD详细介绍：LX型弹性柱销联轴器GB5014-2003代替GB5014-85原称HL 本联轴器适用于各种同轴线的传动系统，利用尼龙棒横断面剪切强度传递转矩，传递转矩为160～160000N·m，工作温度为-20～80℃，结构简单，维修方便，具有缓冲减震性能和一定的轴向便宜补偿能力。
许用补偿量LXZ型带制动轮弹性柱销联轴器（GB5014-2003）详细介绍：LXZ型带制动轮弹性柱销联轴器GB5014-2003代替GB5014-85原称HLL。
FCL型弹性套柱销联轴器详细介绍
FCL型弹性套柱销联轴器详细介绍DETAILS
FCL型弹性套柱销联轴器
概述
FCL型弹性套柱销联轴器的特点是结构简单,安装方便,更换容易,尺寸小,重量轻,因而得到广泛使用,如若安装调整后能保持两轴相对位移量在规定的范围内,则联轴器会有满意的使用性能和较长的工作寿命。
因此能广泛用于载荷不大,由电动机驱动的各种中、小功率传动轴系中,如减速机、起重机、压缩机、输送机、纺织机、卷扬机、球磨机等。
弹性套柱销联轴器的许用相对位移：
径向位移：0.2~0.6mm 角位移：0°30′~1°30′。
联轴器的径向容许偏差
联轴器的径向容许偏差
联轴器的径向容许偏差主要是指联轴器两侧轴孔之间的径向间隙。
对于不同类型的联轴器，其径向容许偏差的标准和要求也有所不同。
下面是一些常见联轴器的径向容许偏差标准：
1. 弹性套柱销联轴器：一般情况下，其径向容许偏差为轴孔直径的0.1-0.35%。
2. 弹性套插销联轴器：一般情况下，其径向容许偏差为轴孔直径的0.1-0.25%。
3. 齿轮联轴器：一般情况下，其径向容许偏差为轴孔直径的
0.1-0.3%。
4. 联轴器套筒：一般情况下，其径向容许偏差为轴孔直径的
0.1-0.25%。
需要注意的是，上述数值只是一般情况下的径向容许偏差标准，具体应根据联轴器的具体型号和制造标准来确定。
在实际使用中，根据联轴器的工作条件和要求，还需要考虑联轴器的径向偏差对运行的影响，以确保联轴器的正常运行。

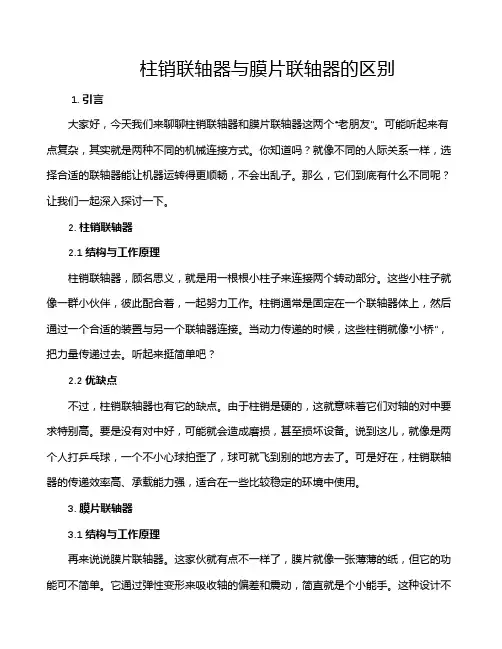

柱销联轴器与膜片联轴器的区别
柱销联轴器与膜片联轴器的区别1. 引言大家好，今天我们来聊聊柱销联轴器和膜片联轴器这两个“老朋友”。
可能听起来有点复杂，其实就是两种不同的机械连接方式。
你知道吗？就像不同的人际关系一样，选择合适的联轴器能让机器运转得更顺畅，不会出乱子。
那么，它们到底有什么不同呢？让我们一起深入探讨一下。
2. 柱销联轴器2.1 结构与工作原理柱销联轴器，顾名思义，就是用一根根小柱子来连接两个转动部分。
这些小柱子就像一群小伙伴，彼此配合着，一起努力工作。
柱销通常是固定在一个联轴器体上，然后通过一个合适的装置与另一个联轴器连接。
当动力传递的时候，这些柱销就像“小桥”，把力量传递过去。
听起来挺简单吧？2.2 优缺点不过，柱销联轴器也有它的缺点。
由于柱销是硬的，这就意味着它们对轴的对中要求特别高。
要是没有对中好，可能就会造成磨损，甚至损坏设备。
说到这儿，就像是两个人打乒乓球，一个不小心球拍歪了，球可就飞到别的地方去了。
可是好在，柱销联轴器的传递效率高、承载能力强，适合在一些比较稳定的环境中使用。
3. 膜片联轴器3.1 结构与工作原理再来说说膜片联轴器。
这家伙就有点不一样了，膜片就像一张薄薄的纸，但它的功能可不简单。
它通过弹性变形来吸收轴的偏差和震动，简直就是个小能手。
这种设计不仅能提高设备的工作稳定性，还能降低噪音。
想象一下，像是一个高手的舞者，灵活地在舞台上跳舞，既美观又实用。
3.2 优缺点当然，膜片联轴器也有一些小毛病。
它们的承载能力相对较低，适合一些小型设备或者是低转速的应用场景。
如果超负荷使用，就容易损坏。
就像你如果给一只小猫加个重重的背包，它肯定受不了。
不过，膜片联轴器的优点在于它对对中要求比较宽松，使用起来更方便，真是个懒人的福音！4. 选择合适的联轴器4.1 应用场景所以，怎样选择合适的联轴器呢？这就得看你的设备需求啦！如果你需要高承载、高效率的环境，柱销联轴器会是个不错的选择；但如果你需要灵活性和更好的减震效果，膜片联轴器就更合适。
联轴器校核——精选推荐
联轴器如图4-6，为HL5型弹性柱销联轴器，此联轴器许用转矩为2000 N.m；许用转速为3150r/min。
满足能量补偿传递扭矩的要求，而且此型号联轴器结构简单，制造容易，更换方便。
图4-6 联轴器示意图由于柱销为联轴器强度的关键，采用MC尼龙6材质，其具有弹性强大，抗剪切性强的特点。
为了确保长期运行平稳，对尼龙材料的机械性能进行了校核。
材料手册中表明，普通的MC尼龙6其性能指标如下：抗拉强度≥54MPa抗压强度≥70MPa抗剪强度≥52MPa柱销转矩值T z通过近似公式（4-10）进行计算：T z=(D1/13)3 （4-10）式中D1为柱销中心分布园直径，mm通过公式（4-11）进行计算：D1=d3/0.14 （4-11）式中d3为尼龙柱销直径,mm得出T z为4460 N.m，大于联轴器的许用转矩T n=2000 N.m，满足使用需求。
二、联轴器1、国家标准规定参数情况现在井上使用的为GB5014-1985 HL5弹性柱销联轴器，其主要参数参见机械工业出版社出版的《机械设计手册》第4卷第41篇第5章第41-116页，主要性能参数如下：许用转矩2000N.m许用转速3500r/min而我们联轴器与电机主轴相联，电机为YB225S-8，转速只有710 r/min。
单级补偿器的工作扭矩为1000 N.m对于联轴器的强度可以计算尼龙柱销的抗剪强度，尼龙材料的许用切应力：τ=110Kgf/cm2。
那么根据φ30柱销的许用剪切强度可计算出其许用剪切力为F=S柱XτXn=1.52X3.14X110X8=6217.2Kgf其中：S柱为柱销截面积τ为许用切应力n为柱销个数单极补偿装置需要传递的力为4000 Kgf.。
联轴器型号种类
WGT型带中间套鼓形齿式联轴器
JB/T7004-93
NGCL型带制动轮鼓形齿式联轴器
JB/ZQ4644-97
NGCLZ型带制动轮鼓形齿式联轴器
JB/ZQ4645-97
ML型梅花形弹性联轴器
GB5272-85
MLZ型单法兰梅花形弹性联轴器
MLS型双法兰梅花形弹性联轴器
MLL-I型带制动轮梅花形弹性联轴器
JB/ZQ4375-86
BL型棒销联轴器
Q/ZB231-74
YL型凸缘联轴器
JB/ZQ4376-86
YL、YLD型凸缘联轴器
ZB5843-86
NL型尼龙内齿型联轴器
GL型滚子链联轴器
GB6069-85
CL型齿式联轴器
JB/ZQ4218-86
CLZ型齿式联轴器
JB/ZQ4219-86
GICL、GICLZ型鼓形齿式联轴器
MLL-II型带制动轮梅花形弹性联轴器
XL型星型弹性联轴器
Q/JL01-2001
XLS型星型弹性联轴器
Q/JL01-2001
WH型滑块联轴器
JB/ZQ4384-97
SL型十字滑块联轴器
Q/JL03-2001
JQ、JQW型夹壳联轴器
HG5-213-65
UL型轮胎式联轴器
GB5844-2003
LB型轮胎式联轴器
国标联轴器型号，联轴器规格详细表
联轴器型号
国标号
备注
TL型弹性套柱销联轴器
GB4323-84
TLL型带制动轮弹性柱销联轴器
GB4323-84
HL型弹性柱销联轴器
GB5014-85
HLL型带制动轮弹性柱销联轴器
弹性套柱销联轴器
KB1101型弹性套柱销联轴器1 范围本标准规定了KB型弹性套柱销联轴器的型式和尺寸参数。
本标准适用于联接两同轴线的传动，工作温度为-20℃~70℃，传递的许用扭矩为35.1N.m~34220N.m。
2 型式2.1 型式为弹性套柱销，圆柱形轴孔，平键键槽，组装图见图1。
2.2 特点：具有定量补偿两轴相对偏移，和一般减振缓冲的能力。
2.3 型号2.3.1 型号表示法KB1101 / □. □—□孔轴直径①外圆号次3、4、5.............12 ②0. 1. 2. 3. 4. 5 ③弹性套柱销联轴器代号注：①组件图代号中用泵联器轴孔直径×电机联轴器孔直径表示。
②表示外圆尺寸的代号。
③表示组件图或零件图的代号。
2.3.2 外圆号次与尺寸的对应关系见表1表 12.3.3 组件图和零件图代号规定见表2 表22.4 标注示例2.4.1 弹性套柱销联轴器组外圆为90 mm，泵联器孔径为d1，电机联器孔径为d2，标注为KQ1101/0.3-d1×d2。
2.4.2 泵联轴器孔径为32mm，外圆直径为120mm，标注为KB1101/1.5-32。
2.4.3 电机联轴器孔为28mm，外圆为105mm，标注为KB1101/2.4-28。
2.4.4 弹性圈孔直径为10mm，标注为KB1101/4-10。
3组件图R的型式和主要尺寸符合图1和表3规定。
4泵联器的型式和主要尺寸应符合图2和表4的规定。
5 电机联轴器的型式和主要尺寸应符合图3和表5的规定。
6 本标准涉及的尺寸公差见表6。
7本标准涉及的形位公差见表7。
8柱销的型式和主要尺寸应符合图4和表8的规定。
9弹性圈的型式和主要尺寸应符合图5和表9的规定。
10挡圈的型式和主要尺寸应符合图6和表10的规定。
8柱销的型式和主要尺寸应符合图4和表8的规定。
图4表8。
