中央广播电视总台4K超高清电视节目制播技术规范
热
点
透
视Focus31Advanced Television Engineering2018/82018年北京国际电视技术研讨会（ITTC2018）
徐 进（技术管理中心主任） 中央电视台
中央广播电视总台计划十月份开播4K超高清试验频道，为此，我们制定了总台4K超高清电视节目制播技术规范。鉴于目前国标标准、行业标准不够全面，所选设备也比较有限，因此，未来按照总台超高清发展路径，这部规范还会适时进行修订和完善。中央广播电视总台4K超高清电视节目制播技术规范包括九方面内容，分别是:适用范围、引用标准、视音频基本技术参数、频道播出技术规范、总控调度技术规范、视频制作技术规范、音频制作技术规范、节目生产流程技术规范和内容分发技术规范。每一部分都对各自系统有相关技术要求。另外，也是特别重要的一点，在规范里对相关系统的接口都进行了明确定义，使得这部规范可以从一个点形成一条线，“由点成线”地形成适配当前需要、覆盖上下游系统协同工作的整体性技术要求。下面简要介绍一下其中的部分内容。
一 视音频基本技术参数
规范的相关参数见表1、表2。表1是电视节目制播视音频基本技术参数，供频道播出和制作使用，色域选择了BT.2020，编码码率选择了500M。表2是央视互动电视点播平台——“央视专区”基于IP进行内容分发文件格式的参数和内容。表1 电视节目制播视音频基本技术参数序号项目名称技术要求1幅型比16:92分辨率（有效像素数）3840×2160 3取样结构正交4像素宽高比1:1（方形）5像素排列顺序从左到右、从上到下6帧率（Hz）507扫描模式逐行8量化10bit9色域BT.202010高动态范围HLG标准/1000nit（GY/T 315-2018）11取样4:2:212音频编码格式PCM 24bit13音频采样频率48kHz14声道支持16声道PCM音频15文件封装格式MXF OP-1a16视频编码格式（文件封装）XAVC-I Intra Class 30017视频编码码率（文件封装）500Mbps表2 互动电视平台“央视专区”内容分发技术参数项目参数值说明总码率25Mbps编码方式HEVC（H.265）Main 10@L6.1@High幅型比16:9分辨率3840×2160像素宽高比1:1帧率（Hz）50量化10bit色域BT.2020高动态范围HLG标准取样4:2:0码率控制CBR视频码率采用带空包的CBR方式。VBR视频最大码率不超过平均码率的1.8倍VBR模式下，码率峰均比过大会导致传输质量下降，不建议峰均比超过1.8音频格式立体声编码格式为AAC音频采样率48kHz封装格式MPEG-TS32现代电视技术2018.8热
点透视二 频道播出技术规范
针对频道播出技术规范，我们主要关注以下三个方面：一是节目信息交互，主要是对4K超高清播出系统与节目生产管理系统、媒体资产管理系统、后期制作系统、广告业务管理系统、总控系统以及新媒体分发平台的信息交互进行了相关定义。具体如下： z与节目生产管理系统接口：4K超高清播出系统从节目生产管理系统接收节目编排单、直播通知单、节目变更单、直送通知单、节目不可用通知等各类单据。超高清播出系统向节目生产管理系统提供实时播出节目单及播后单； z与媒体资产管理系统接口：4K超高清播出系统接收媒资系统发起的备播就绪通知，依据播出编排单从媒资系统获取节目文件元数据信息，并依据该信息发起整备任务。 z与后期制作系统接口：4K超高清播出系统接收4K制作系统发起的节目直送请求，依据直送请求中的元数据信息发起直送整备任务。 z与广告业务管理系统接口：4K超高清播出系统接收广告管理系统发送的广告保留单、中插广告编排单、广告节目单等单据，依据广告保留单从广告备播系统获取广告素材元数据信息，并依据该信息发起整备任务。 z与总控系统接口：4K超高清播出系统接收总控系统发送的总控路由单。 z与新媒体分发平台接口：4K超高清播出系统预留与新媒体平台的接口。二是文件交互技术要求，定义了4K超高清试验频道文件送播方式，暂行的4K超高清 MXF播出文件格式等。4K超高清播出系统节目文件备播主要来自于媒资系统，台内各制作岛、台外制作域、外采节目等通过原有节目入库备播流程，经媒资系统向播出系统整备节目文件，由媒资系统进行文件归一化转码。台内各制作岛、广告备播系统等也可通过原有的直送流程，向播出系统备播节目文件。节目文件应符合如表1所示的参数要求。4K超高清节目播出文件格式分两个阶段实施。目前，我们在2018版4K超高清电视节目制播技术规范中，暂时定义了4K超高清 MXF播出文件格式；后续面向多个4K超高清频道2020年播出的要求，我们将参照国际标准和行业规范，充分考虑制播交换编码格式、编码码率，实现元数据解析、封装和传递，支持HDR播出，支持环绕声、三维声混合播出，修订完成《中央广播电视总台4K超高清MXF播出文件格式规范》。三是视音频信号技术要求，包括视音频信号交互接口、播出视音频信号以及同步基准技术要求。具体如下： z视音频信号交互接口：4K超高清播出系统接口规范遵从全台统一信号格式要求。对HDR、环绕声和三维声的元数据进行透传。 z播出视音频信号：4K超高清播出系统采用IP链路、SDI链路的混合架构，IP链路4K超高清信号主要以SMPTE-2110标准作为封装调度的参考依据，SDI链路主要以4路3G信号的传输为基础架构。 z同步基准技术要求：由于4K超高清播出系统采用IP和SDI混合架构，同步基准保留BB黑场同步，增加PTP精准时钟的校时系统。
三 总控调度技术规范
这部分规范重点有两个部分，第一部分是信号调度和处理技术要求，第二部分是系统间信号接口技术要求。第一部分对以下方面内容进行了定义： z全4K HDR制播环境，包括4K超高清直播演播室、外场转播系统、播出系统和收录系统； z信号接收及输出，既然是4K超高清制播环境，那么它只接收4K HDR信号，同时输出的也都是4K HDR信号； z统一信号格式，如果外来信号不符合央视目前制定执行的4K超高清制播标准，要进行变换，总控系统负责完成统一视频信号处理，变换成符合央视4K超高清技术规范的信号，再送到各个制播单元使用。如果4K超高清单元单独面向一个高清频道播出，在这种情况下的信号由总控采取统一方式变换成高清信号，供高清频道播出； z对于外来音频信号的处理，除了对杜比音频解码和评论声进行嵌入，其他不做处理。第二部分是对于系统间信号接口的技术要求，参照国际标准和行业标准的发布和实施情况，我们拟分三个阶段进行。第一阶段是2018年4月~12月，主要是适配10月4K超高清试验频道播出，全台各4K超高清制播系统间跨域的信号交换，以TICO浅压缩方式进行信号交接和传输。各4K超高清制播单元负责将需要用于系统间交换和传输的4K超高清信号，按照TICO浅压缩方式进行编码后，提供给下游系统。TICO浅压缩信号为SDI信号接口，需符合SMPTE-425M标准要求。第二阶段是2019年1月~2020年6月，系统间采用TICO浅压缩信号和SMPTE-2110格式的4K IP流并行。台内各制播系统按照建设和使用进度要求，在保证系统上线使用的基础上，可按照TICO浅压缩信号或SMPTE-2110格
热
点
透
视Focus33Advanced Television Engineering2018/82018年北京国际电视技术研讨会（ITTC2018）式的4K IP流方式与总控系统进行系统间信号交换。总控负责台内4K超高清系统间TICO浅压缩信号或SMPTE-2110格式的4K IP流的混合调度和分发，适配上下游系统相应的信号交换需求。第三阶段是2020年7月~2021年12月，我们希望实现无损调度和分发方式，支持SMPTE-2110标准，全部采用IP流。台内跨域系统间用于交换的4K超高清信号，按照SMPTE-2110标准，以4K超高清单IP流方式进行调度。总控负责将外来的4K超高清信号，按照台内统一标准进行处理后，再进行标准化封装，纳入全台调度系统使用。
四 视频制作技术规范
视频方面，我们在技术规范中对ENG拍摄、演播室系统录制/直播、后期制作包括编辑、调色、HDR制作等，以及4K超高清节目成品格式均提出了技术要求和技术实现的建议。
1. 4K超高清摄录一体机拍摄技术要求4K超高清摄录一体机在参数设置上，可设置为线性伽玛、对数伽玛和宽色域拍摄的图像，满足HDR后期制作要求。对于需进行超高画质采录的节目，采用线性伽玛Linear、色域BT.2020，记录编码在RAW 12bit以上。对于需进行常态化制作的节目，可采用对数伽玛LOG/HLG/PQ、宽色域S-Gamut/V-Gamut/BT.2020等。质量控制方面，我们提出了一些建议，如画面焦点，可采用红线、放大、方格等辅助聚焦方式，避免出现焦点不实现象，确保图像清晰度；正确控制曝光度，拾取更多的画面层次，确保图像细节丰富、画面柔和；使用对数伽玛拍摄时，可选择HDR监视器，或在HD显示设备上加载LUT监看方式，还原图像的正确色彩。灰色图像可监看到画面层次及对比度；在低照度拍摄时，建议选择双原生感光度功能。
2. 4K超高清现场制作系统录制技术要求（1）视频系统技术参数对于4K超高清演播室/转播车，4K HDR直播、录制格式选择3840×2160/50p、HLG/1000nit、色域BT.2020。直播时，系统将4K HDR直播信号传送至总控系统进行播出，演播室用外来信号由总控提供4K HDR格式。对于高清/4K超高清演播室，4K HDR信号录制格式选择3840×2160/50p，可根据4K摄像机内部设置选择HLG或S-LOG3或PQ（ST.2084），色域BT.2020。系统内4K超高清摄像机输出下变换的高清信号，用于高清直播及高清录制。高清信号格式1920×1080/50i、电视伽玛、色域BT.709。直播时，系统将高清直播信号传送总控系统进行播出。（2）视频记录格式4K超高清视音频服务器系统可记录4K HDR（伽玛HLG/PQ/LOG、色域BT.2020）、4K SDR（电视伽玛、色域BT.2020）视频文件。压缩编码和封装格式使用：XAVC-I Class 300/480/MXF、10bit、码率500Mbps/800Mbps；或ProRes 422/MOV、10bit、码率983Mbps；或DNxHR/MXF、12bit、码率1.475Gbps等。
3. 4K超高清后期制作技术要求（1）后期编辑/调色后期制作上，可以采用4K超高清压缩格式文件制作和4K RAW格式文件套片制作。前者适合剪辑常规质量要求的体育、文艺等节目，采用高清/4K超高清演播室收录方式，虚拟合成4K PGM，可适配后期“快编立出”制作，也可以采用代理编码制作流程，选择1920×1080分辨率作为代理编码，制作流程见图1。后者适合具有大银幕播放需求的精品纪录片、短片等节目类型，我们推荐使用代理文件编辑、套片，再合成输出。前期拍摄可采用双码率记录，或将RAW文件转换成低码率代理文件。编辑完成后，输出成品工程文件XML、AAF等，在精编工作站导入、套片，精编工作站将根据代理编码文件名称，对同名的RAW格式文件进行绑定链接，完成编辑、
SMPTE-2110标准下4K超高清IP制作系统的进展解读
中央广播电视总台首个基于SMPTE-2110无压缩标
准的IP化超高清4K-EFP视频制作系统已搭建完成并
落地使用，现在4K超高清IP制作系统的建设在协议标
准、网络IP数据调度和系统SDN监管控方面又出现了
新的发展和表述。本文以总台首个基于ST-2110标准
的4K-EFP制作系统为参照，着重就目前出现的与超
高清制作系统相关的技术变化和选择作一定的分析解读。控制器是该4K-EFP系统的管控核心，以分工方式承
担数据交换网络中IP信号的的监、控职能。今年与
超高清制作系统相关的技术包括指导标准、IP调度、
系统SDN监管控方面又有新的表述和进展，本文将
以这套4K-EFP制作系统为参照，着重就今年和超高
清系统技术有关的变化与进展作一定的分析解读。
一 SMPTE-2110标准集和 AMWA NMOS第三方控制标准进展
这套4K-EFP制作系统遵循的ST-2110无压缩
标准框架包括ST-2110-10（系统时钟和视音辅助数
据流的同步定时关系，PTP），ST-2110-20（无压
缩视频映射方案，包括高清、超高清4K、8K等），
ST-2110-30（无压缩音频映射方案），ST-2110-40（映
射辅助数据项传输协议），ST-2022-7（IP数据包信
号的无缝路由切换保护机制），以及上述各大项标准
涉及的子标准。目前ST-2110子标准新加入的表述
和第三方控制标准又有了新内容，如下文所述。
1. SMPTE-2110-21:Traffic Shaping and
Delivery Timing for Uncompressed
Active Video（无压缩活动视频的流量整形
和交付时序）
这是ST-2110-20无压缩视频IP映射方案下的
子集，说明系统中业务设备如何提高视频发流效率解
决拥塞的问题。目前在3G视频数据带宽和含有万兆
（10Gbps）光纤接口的制作网中，当多台发流设备所
发数据流都处于峰值速率时，接收设备会在短时间
4K HDR制作技术探讨
Elaboration & Commentary I论述•点评
【本文献信息】孙红.4K HDR制作技术探讨［J］.广播与电视技术，2020, Vol.47⑺.
4KHDR制作技术探讨
孙红
(中央广播电视总台，北京100859)
【摘要】
2020年是4K超高清提速发展的一年，本文围绕不同系统设备的技术特点，阐述了 4K拍摄、制作和高效的同播
工作流程，较全面地展示了当前4K超高清制作设备所具有的技术能力和应用场景，为4K节目制作以及4K与高清同播
质量控制提供参考。
【关键词】4K,超高清，HDR,制作流程
【中图分类号】TN948 【文献标识码】A 【DOI
编码】10.16171 /ki.rtbe.20200007029
Discussion on 4K HDR Production Technology
Sun Hong
(China Media Group,Beijing 100859, China)
Abstract 4K UHD development is accelerated in 2020. Based on technical characteristics of different system equipment, this paper illustrates
workflow of 4K shooting, production,and efficient 4K&HD co-broadcasting, comprehensively exhibits technical capabilities and application scenarios
of current 4K UHD production equipment. It will provide reference for 4K program production and quality control of 4K&HD co-broadcasting.
4K超高清频道落地覆盖技术路径浅谈
134现代电视技术
2019.3
网
络与传输
中央数字电视传媒有限公司刘桂文
摘 要
本文简述了现阶段4K超高清频道在有线网络的覆盖情
况，及其发展技术条件现状，对整体方案、特点、技术难点、
各地网络公司技术支持情况进行了说明。
关键词4K超高清 落地覆盖 技术方案
中央广播电视总台于2018年10月1日正式播出首个
全国上星覆盖的4K超高清频道，按照广电总局安全播出的
要求，4K试验频道应采取“天地备份”的方式进行传输覆
盖。央视播送中心与广电总局无线局和中国卫星通信公司
经过研究和试验，确定了通过卫星向全国传输的技术方案。
同时，央视播送中心与中国有线电视网络公司完成了技术
对接工作，确定了通过国家广播电视干线网向全国传输的
技术方案。根据中国国际电视总公司的部署，由所属中央
数字传媒有限公司承担4K试验频道的内容保护和落地覆
盖、推广对接工作。技术方案采用中央数字传媒公司现有
系统中的国内CA技术+指纹显示技术，有线前端的4K试验频道专业卫星解密接收设备由中央数字传媒有限公司提
供。截至2月13号完成接收单位数量：省级和直辖市级有
线网络34家；完成入网单位数量32家，覆盖4K用户数量1955.45万户，4K有线网络用户覆盖率为99.59%。本文将
简要介绍中数传媒实施方案的几个重要环节。
一 整体方案：节目传输系统
中央电视台4K超高清频道采用卫星和中国有线国干网
同时加密传输。其中对于频道落地接收，中数传媒提供两
套卫星解调解扰解码设备（含解密卡）。系统框图如图1。 AVS2综合接收解码器接口参数：
z输入接口：包括射频RF输入接口（卫星接收使用）、
ASI输入接口（国干网接收使用）；
z输出接口：包括ASI、IP清流环出接口；4×3G-SDI
解码输出接口。
1. 卫星接收
中央电视台4K超高清频道通过中星6A卫星传输加密
信号。各接收单位负责提供卫星接收天线，输
出射频信号，中数传媒提供卫星解调解扰解码
设备及解密卡（智能卡和CAM卡），将射频
2020年度中国电影电视技术学会科技进步奖、科技人才奖获奖结果公布

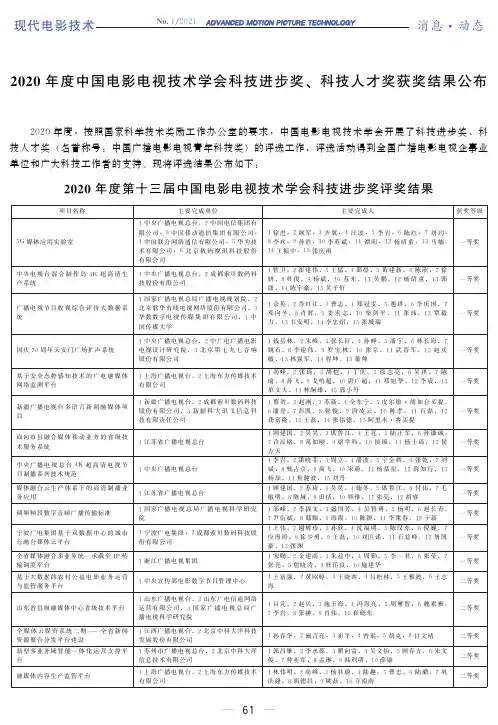

2020年度中国电影电视技术学会科技进步奖、科技人才奖获奖结果公布2020年度,按照国家科学技术奖励工作办公室的要求,中国电影电视技术学会开展了科技进步奖、科技人才奖(名誉称号:中国广播电影电视青年科技奖)的评选工作,评选活动得到全国广播电影电视企事业单位和广大科技工作者的支持。现将评选结果公布如下:2020年度第十三届中国电影电视技术学会科技进步奖评奖结果项目名称主要完成单位主要完成人获奖等级5G媒体应用实验室1中央广播电视总台,2中国电信集团有限公司,3中国移动通信集团有限公司,4中国联合网络通信有限公司,5华为技术有限公司,6北京数码视讯科技股
份有限公司1徐进,2顾军,3齐翼,4汪波,5李岩,6陈红,7刘玓,8李欢,9孙浩,10李英斌,11谭阳,12杨绍童,13马楠,14王振中,15张庆雨一等奖中央电视台混合制作岛4K超高清生产系统1中央广播电视总台,2成都索贝数码科技股份有限公司1智卫,2崔建伟,3王猛,4邵晨,5黄建新,6陈欣,7徐妍,8杜俊,9杨斌,10苏东,11吴鹏,12杨绍童,13郭潇,14陈宇豪,15吴子轩一等奖广播电视节目收视综合评价大数据系统1国家广播电视总局广播电视规划院,2北京歌华有线电视网络股份有限公司,3华数数字电视传媒集团有限公司,4中国传媒大学1余英,2肖红江,3曹志,4郑冠雯,5遇琪,6李庆国,7邓向冬,8肖辉,9姜宏志,10柴剑平,11张玮,12覃毅力,13韦安明,14李忠炤,15张城瑞一等奖国庆70周年天安门广场扩声系统1中央广播电视总台,2中广电广播电影电视设计研究院,3北京第七九七音响股份有限公司1钱岳林,2朱峰,3张长征,4孙峥,5潘宇,6林长海,7姚石,8李建伟,9罗宝林,10张京,11武晋军,12赵庆敏,13林强军,14程坤,15董帅一等奖基于安全态势感知技术的广电融媒体网络监测平台1上海广播电视台,2上海东方传媒技术有限公司1尚峰,2张琦,3胡恺,4丁庆,5徐志亮,6吴琪,7陈瑜,8孙飞,9戈鸣超,10唐广超,11邓旭华,12李震,13单文火,14林嗣雄,15郭小丹一等奖新疆广播电视台多语言新闻融媒体项目1新疆广播电视台,2成都索贝数码科技股份有限公司,3新疆科大讯飞信息科技有限责任公司1蔡贺,2赵刚,3苏新,4全东宁,5皮尔墩·胡加合买提,6潘登,7彭凯,8张俊,9唐凌云,10陈孝,11石磊,12龚富隆,13王磊,14张伟德,15阿里木·赛买提一等奖面向市县融合媒体移动业务的省级技术服务系统1江苏省广播电视总台1顾建国,2吴昊,3席鲁江,4王亮,5陆正军,6孙谦诚,7许辰铭,8葛加刚,9梁学科,10侯臻,11杨士琦,12侯方天一等奖中央广播电视总台4K超高清电视节目制播系列技术规范1中央广播电视总台1李岩,2潘晓菲,3周立,4潘波,5宁金辉,6张乾,7刘斌,8甄占京,9蔺飞,10宋蔚,11杨慕星,12薛知行,13杨磊,14焦健波,15刘丹一等奖媒体融合云生产体系下的高清制播业务应用1江苏省广播电视总台1顾建国,2苏琦,3吴昊,4施冬,5席鲁江,6付伟,7毛敏明,8陈域,9田恬,10顾惟,11张亮,12胡睿一等奖调频频段数字音频广播传输标准1国家广播电视总局广播电视科学研究院1邹峰,2李锦文,3盛国芳,4吴智勇,5杨明,6赵长青,7尹衍斌,8邸娜,9海霞,10陈颖,11李薰春,12于新一等奖宁波广电集团基于双数据中心的城市台融合媒体云平台1宁波广电集团,2成都索贝数码科技股份有限公司1王伟,2谢辉珍,3孙欣,4沈福明,5陈汉东,6倪巍,7应海涛,8徐少勇,9王磊,10刘叵诺,11石益峰,12屠凯豪,13张渊一等奖全省媒体融合多业务统一承载全IP传输调度平台1浙江广播电视集团1宋晹,2金建南,3朱益中,4周勤,5李一君,6张莹,7张亮,8詹晓涛,9杜岳良,10施建华一等奖基于大数据的农村公益电影业务运营与监管服务平台1中央宣传部电影数字节目管理中心1王富强,2黄昭婷,3王晓西,4吕松林,5王雅懿,6王志海二等奖山东省县级融媒体中心省级技术平台1山东广播电视台,2山东广电信通网络运营有限公司,3国家广播电视总局广播电视科学研究院1吕芃,2赵兵,3施玉海,4冯海亮,5周雁智,6魏素雅,7李岩,8张翀,9肖伟,10崔晓东二等奖全媒体云媒资系统二期———全省新闻资源聚合分发平台建设1江西广播电视台,2北京中科大洋科技发展股份有限公司1孙春华,2阚言亮,3崔平,4曾珉,5胡克,6甘文靖二等奖新型多业务域智能一体化运营支撑平台1苏州市广播电视总台,2北京中科大洋信息技术有限公司1郭昌雄,2李永葆,3瞿向雷,4吴文怡,5顾春方,6朱文俊,7仲亚军,8孟琳,9韩利明,10薛康二等奖融媒体内容生产监管平台1上海广播电视台,2上海东方传媒技术有限公司1林伟明,2尚峰,3杨君蔚,4陆趣,5曹忠,6陆璐,7巩庆路,8胡德昌,9姚磊,10万南南二等奖—16—现代电影技术 No.1/2021 ADVANCEDMOTIONPICTURETECHNOLOGY 消息·动态甘肃省全流程媒体融合飞天云平台1甘肃省广播电视总台,2北京中科大洋科技发展股份有限公司1王昂,2赵腾,3商同,4刘斌,5马旭正,6赵豪,7刘广杰,8荆鹿,9袁可,10刘铁柱二等奖基于深度学习的超高清片源检测系统1国家广播电视总局广播电视科学研究院1周芸,2郭晓强,3李小雨,4胡潇,5王琳,6王强,7付光涛,8饶丰,9魏娜,10付瑞二等奖《电视台信息系统运行维护服务通用要求》标准研制及应用1北京广播电视台,2国家广播电视总局广播电视规划院,3上海广播电视台,4江苏省广播电视总台1毕江,2邓向冬,3王学奎,4肖辉,5李湧,6尚峰,7陈奇,8马晨阳,9韦安明,10王立冬二等奖全IP融媒体生产指挥调度中心1厦门广播电视集团1林晓尧,2林飞鹏,3林耀辉,4刘晓敏,5卢小伟,6陈文伟,7张少波,8王其文,9徐力,10何伟二等奖大数据情感交互可视化受众测评系统1上海广播电视台,2上海东方传媒技术有限公司1朱涛,2尚峰,3林云川,4朱雯,5陆趣,6杨君蔚,7阮文清,8朱竝清,9范金慧,10曹忠二等奖安徽广播电视台中央地数安徽覆盖项目省台电视节目IP传输工程的设计与实施1安徽广播电视台播控中心1杨玥,2廖志鹏,3王春峰,4王刚,5王麟,6赵青松,7王创宇,8陈雨二等奖中央电视台媒资云服务平台1中央广播电视总台,2北京中科大洋科技发展股份有限公司1何瑾,2杨磊,3王杰中,4李小鹏,5安桂霞,6杜伟,7曹昌明,8雒勇,9李康辉,10张毅二等奖全国地面数字电视广播频率规划研究1国家广播电视总局广播电视规划院1孙红云,2李雷雷,3常江,4周兴伟,5代明,6范晓菲,7王芳,8刘骏,9李俊敏,10高力二等奖视音频内容消费终端芯片密码侧信道分析方法研究1国家广播电视总局广播电视科学研究院1沈阳,2郭沛宇,3王磊,4张智军,5薛子育,6张乃光,7周德斌二等奖4K超高清电视技术应用实施指南1国家广播电视总局广播电视科学研究院,2广东省广播电视局,3广东广播电视台,4广东省广播电视网络股份有限公司,5广东南方新媒体股份有限公司1郭晓强,2范创奇,3庄伟,4周芸,5邢卫东,6李建华,7林毅,8马正先,9龚勇,10葛涛二等奖5G移动通信网与广播电视网融合架构方案研究1国家广播电视总局广播电视科学研究院1邹峰,2解伟,3张宇,4胡军,5夏治平,6付光涛,7王世签,8杨方正,9徐博源,10储原林二等奖支持动态显示适配的PQ+AVS24K超高清电视端到端系统实现1国家广播电视总局广播电视科学研究院,2中央广播电视总台,3广州柯维新数码科技有限公司,4国家广播电视总局广播电视规划院1潘晓菲,2郭晓强,3曾志华,4周芸,5宁金辉,6白少泽,7胡潇,8叶广明,9王振中,10李小雨二等奖央视4K超高清A类转播车工程1中央广播电视总台1李跃山,2周磊,3陈辰,4田盛,5吴军,6杨言,7谭昕,8艾馗,9李东洲,10王帆二等奖基于AVS2/HEVC的8K超高清双模实时硬件编解码器1杭州当虹科技股份有限公司,2国家广播电视总局广播电视科学研究院,3北京博雅睿视科技有限公司1陈勇,2郭晓强,3谢亚光,4李日,5朱建国,6周芸,7廖义,8魏建超,9王建伟,10许国忠二等奖AVS2视频编解码器技术标准及测试码流集的研究1国家广播电视总局广播电视规划院,2中央广播电视总台,3国家广播电视总局广播电视科学研究院,4中关村视听产业技术创新联盟1王惠明,2汪芮,3董文辉,4葛涛,5潘晓菲,6邓向冬,7汪邦虎,8宁金辉,9郭晓强,10张伟民二等奖中央广播电视节目无线数字化覆盖工程地面数字电视单频网组网调试技术支撑1国家广播电视总局广播电视规划院1代明,2杨浩,3黄琼,4王翀,5秦波,6高力,7高杨,8常江,9高洋,10马小朴二等奖移动互联网视听节目搜索采集分析系统1国家广播电视总局监管中心1王天瑜,2彭泽良,3齐威,4李晓东,5吴丽彬,6孙文涛,7邓思思,8张霁,9赵昱,10霍长远二等奖C频段广播电视卫星接收站与5G基站干扰研究1国家广播电视总局广播电视规划院1代明,2陈介祥,3常智明,4杨松,5唐建华,6刘骏,7杨帆,8高洋,9王乙,10李俊敏二等奖面向广播电视和网络视听媒体运营的信息安全体系研究及应用1国家广播电视总局广播电视科学研究院,2华数传媒网络有限公司1肖兴祥,2王晓艳,3陈琦,4梁晋春,5王庆丰,6宫铭豪,7邵淇锋,8戴金晶,9姚颖颖二等奖基于荔枝云的卫视季播制作应用1江苏省广播电视总台1苏琦,2吴昊,3施冬,4顾惟,5陈域,6袁志明,7熊婷,8张凯三等奖安徽广播电视台大型超高清电视转播车1安徽广播电视台播控中心1戚洪江,2罗晓彬,3胡伟,4邢化军,5马飞,6吴戈,7武帅,8张博力三等奖支持集成播控平台快捷可控灵活布署IPTV业务的VIS系统设计与建设1浙江广电新媒体有限公司1徐继东,2王江,3陈向东,4陈洁,5尚加庆,6黄海波,7张利,8景涛三等奖中国国际进口博览会新闻综合服务系统1上海广播电视台,2上海东方传媒技术有限公司,3上海广播电视信息网络有限公司1周斌,2丁剑平,3康斌,4彭成,5吴剑东,6王俊涛,7孙友银,8宣玉栋三等奖基于人工智能的广播广告自台监播系统1江苏省广播电视总台1张卫伟,2朱光荣,3张强强,4徐昫,5罗清,6郑其开,7杨一冰,8陈姗姗三等奖—26—现代电影技术 No.1/2021 ADVANCEDMOTIONPICTURETECHNOLOGY 消息·动态SMG面向下一代的播出分发平台规划研究1上海广播电视台1黄奇志,2杨升,3张凌云,4吴剑东,5张烜晧,6盛轶骏,7汪泳霞,8宣玉栋三等奖基于物联网的广播电视设备管理系统1浙江广播电视集团1蔡国炎,2王靖傅,3季强,4金虹,5应红,6陈舒枝,7陈向东,8黄娇三等奖海上阅舰转播系统1中央广播电视总台1李跃山,2韩东光,3张靖,4窦旭,5陆振洵,6盛楠,7韩铮,8马欣三等奖江苏广电总台广播融媒体移动网络直播平台1江苏省广播电视总台1陆正国,2吴京国,3钱伟成,4冯春霞,5顾伟华,6王晁晟三等奖央视4K超高清电视4×3G总控系统1中央广播电视总台1葛涛,2薛知行,3况德新,4潘晓菲,5李思炜,6李江,7刘博,8潘伟达三等奖黑龙江广播电视台4K超高清转播车系统工程1黑龙江广播电视台1王黎明,2姜继伟,3刘强,4孙俭,5齐兵,6宋欣,7宋泉,8张鹏三等奖基于同源信号数字化光传输技术的隧道无线广播覆盖系统1厦门广播电视集团1林晓尧,2刘军祥,3郑昆,4张咏梅,5肖彩华,6吴升恒,7胡金水,8王志强三等奖新型广播融合传输设备的研发与应用1宁波广播电视集团,2上海丞播电子科技有限公司1陈起来,2武开有,3孙刚鸿,4忻震,5陈军,6顾伟杰,7吴挺,8赵勇三等奖智能屏幕播控管理系统1山东广电信通网络运营有限公司1赵兵,2肖伟,3王菲,4卢方伟,5王翔宇,6解品喜,7刘桂锦,8文伽宁三等奖中央节目无线数字化覆盖工程单频网同步验证平台及软件研究1国家广播电视总局广播电视科学研究院,2清华大学1李锦文,2尹衍斌,3盛国芳,4李薰春,5杨明,6杨昉,7张国庭,8于新三等奖“艺卡”智能移动拍摄系统1沈阳广播电视台1马丽,2莫克,3温广权,4王晔,5张令刚,6孟飞,7马亮,8林颖三等奖中短波广播频谱负荷收测智能归属判定系统1国家广播电视总局二〇三台,2上海聚星仪器有限公司1刘志远,2袁晓波,3孙爱叶,4李伟,5邵晖,6孙鹏程,7周璟,8马小巍三等奖广电有线网络IPv6规模部署与推进实施方案1国家广播电视总局广播电视科学研究院,2中国广播电视网络有限公司,3湖北省广播电视信息网络股份有限公司1朱里越,2欧阳峰,3牛妍华,4杨旭,5周刚,6魏柏林,7哈冰,8吴明亮三等奖广播电视网络安全靶场与攻防演练系统1国家广播电视总局广播电视规划院,2湖北省广播电视信息网络股份有限公司,3北京国茂科技有限公司1肖辉,2王飞,3鞠宏,4张剑,5陈奇,6董升来,7杨木伟,8张帆三等奖一体化集成应急广播调度控制关键设备研制与示范应用项目1国家广播电视总局广播电视科学研究院,2四川省广播电视局,3四川广播电视监测中心1李翔,2席岩,3王祥,4罗兵,5许正学,6刘春江,7马艳,8李晓鸣三等奖中央节目无线数字化覆盖工程单频网优化技术与调试应用1国家广播电视总局广播电视科学研究院,2广东省广播电视局1解伟,2庄伟,3夏治平,4胡军,5王世签,6杨方正,7唐荣华,8徐博源三等奖“时空能量均衡”———多平台分发的三维声录制工艺流程探索与创新1成都市广播电视台,2北京梦方程数码科技有限公司,3CRiSAPofUAL1向海燕,2李大康,3朱杰,4贺歆洁,5惠毅,6周涛,7贺子炀,8张耀仁三等奖用于检测伪造视频的人工智能模型设计1国家广播电视总局广播电视科学研究院,2华数传媒网络有限公司,3湖南快乐阳光互动娱乐传媒有限公司1郭沛宇,2王磊,3薛子育,4刘庆同,5张乃光,6肖兴祥,7王兵,8张亦弛三等奖世界无线电大会WRC-19议题研究1国家广播电视总局广播电视规划院1李雷雷,2钟声洪,3李国松,4高杨,5周兴伟,6代明,7孙红云,8李俊敏三等奖应急广播地震预警发布系统1中广电广播电影电视设计研究院,2四川省广播电视局,3四川省有线广播电视网络股份有限公司1李炜煦,2李翔,3邹刚,4王暾,5王祥,6许正学,7朱静宁,8罗兵三等奖面向媒体内容生产的智能化视频处理技术1国家广播电视总局广播电视科学研究院,2优酷信息技术(北京)有限公司,3华数传媒网络有限公司1郭沛宇,2张天若,3陈琦,4薛子育,5刘庆同,6林卫国,7尚文倩,8隋爱娜三等奖中央广播电视总台技术质量评测标准视听室工程1中央广播电视总台,2中广电广播电影电视设计研究院1李岩,2周立,3刘世强,4张潇兮,5刘岱,6冯伟,7李骅,8李江辉三等奖基于人工智能的声音广播监管技术研究1国家广播电视总局广播电视科学研究院1付瑞,2金鑫,3牛泰龙,4张定京,5王东飞,6杨威,7王颖,8常琳三等奖SW-TUC短波发射机通用控制系统的研制1国家广播电视总局五〇一台1王荣飞,2杨志昆,3钟明,4郭昊,5万葵,6李国强,7刘易峰,8普操三等奖智能电视操作系统自动化测试用例集的研究1国家广播电视总局广播电视科学研究院,2深圳市海思半导体有限公司1赵良福,2盛志凡,3裘洪国,4安亚超,5张定京,6付瑞,7王颖,8脱羚三等奖广播电视网络安全漏洞管理与威胁分析云平台1国家广播电视总局广播电视规划院,2湖北省广播电视信息网络股份有限公司,3北京奇虎科技有限公司1肖辉,2王飞,3鞠宏,4张剑,5董升来,6陈奇,7杨木伟,8张帆三等奖—36—现代电影技术 No.1/2021 ADVANCEDMOTIONPICTURETECHNOLOGY 消息·动态
浅析下变换器在超高清和高清同播系统中的应用
统应以超高清通路为主，经下变换达到超高清与高清同播的目的。下变换设备就不可避免地出现在播出链路中，因此下变换器成为信号下变换处理中最为核心的周边设备，通过它实现一个频道同时播出内容相同、格式不同的电视节目。
中央广播电视总台超高清和高清同播系统使用两台下变换器的CHA作为主备链路下变换通道，在下变换器的CONFIGURATION CHA输入设置中，将分辨率设置为4K，OETF设置为HLG（V1.2），COLOR设置为BT.2020，HDR LOOK设置为LIVE，在CHA HD输出设置中，将分辨率设置为HD，OETF设置为SDR，COLOR设置为BT.709。切换台PGM信号经数字视分，一路4×3G信号进入超高清链路，经过通道包装渲染服务器、2选1和末级视分作为超高清信号播出，另一路4×3G信号进入下变换器CHA的4K输入接口，经过下变换后从CHA输出的高清信号进入高清链路，经过通道包装渲染服务器、2选1和末级视分作为高清信号播出。经过上述处理，实现了超高清和高清节目的同播。为了保证播出链路下变换后高清信号的清晰度、色域、动态范围等指标性能符合国家和行业标准，要对下变换的相关参数做正确的配置，在后面章节中将对下变换器的重要配置做详细的介绍。
2. 下变换器在同播系统高清监控链路中的应用信号采集服务器对主源、备源、主末、备末四路随着我国广播电视事业的飞速发展，超高清电视已走进观众的视野，但距离普及还很遥远，目前还是以收看高清电视的用户为主要受众群体，所以在发展超高清电视的同时，必须兼顾原有高清用户的收看需求，为此在构建总台光华路办公区的4K超高清播出系统时，采用了对超高清信号进行下变换的处理方法来实现超高清和高清同播。
一 下变换器在超高清和高清同播 系统中的架构 1. 下变换器在同播系统播出链路中的应用超高清播出系统的整体分为播出节目信号的产生、处理、传输、监听监看等环节，包括视音频及周边、监听监看、频道包装等系统。而播出通路是指播出系统中的视音频信号通路，即从信号源、分配矩阵、应急切换器、切换台等到信号分配放大器的通路。超高清与高清同播给播出系统链路设计带来了重大影响，随着超高清节目的日益丰富，超高清播出系关键词下变换器HDR映射配置参数超高清和高清同播系统浅析下变换器在超高清和高清同播
浅析中央广播电视总台N07新闻演播室音频系统及应用
体的新闻演播室依然是单声道或是双声道播出。
中央广播电视总台在我国拥有着最受欢迎、收视
率最高的新闻节目，在这样的背景下，电视新闻直播
中如何确保音频系统的安全稳定运行，快速处理突发
故障，以及监听监测系统各节点音频信号等，成为音
频系统设计及设备选型时需要着重考虑的方面。
2.大型直播是发展趋势
电视对新近发生的重大新闻事件或正在发生的突
发事件第一时间进行快速报道，满足了观众获取最
新信息的心理需求。为了提高时效，新闻的报道逐
渐演变成快速、精准、直击现场的直播形式。因此
新闻节目也从早年间演播室主持人播报的形式，逐
渐向大型直播转变，以声画并茂的形象传播给观众
带来更加强烈而真实的现场感，在5G全媒体时代的
激烈竞争中，这种形式能够更好地体现电视媒体的
可信度和权威性。 一 背景与设计定位
目前市场上有很多高性能演播室，以满足大型文
艺晚会或体育赛事的直播、大型交响乐以及大型综艺
节目的录制等为目的，结合传统的基带方式和AoIP
技术网络传输，重视扬声器配置系统和舞台返送系统
等。但以播出录制新闻类节目为目的建造的演播室，
侧重点则有所不同，如环绕式或沉浸式的监听需求在
极其注重信息传播效率的新闻类节目中并未被放在前
列，如何在长时间直播的高压下保证安全播出，高效、
精准传递信息显得更为重要。
1.安全播出是基础
新闻演播室的诉求和大型文艺演播室有所不同，
这也是新闻演播室音频一直没有走在创新最前沿的原
因之一。甚至在网络化传输奋起的今天，很多主流媒关键词
新闻演播室音频系统直播实例浅析中央广播电视总台N07新闻演播室
音频系统及应用

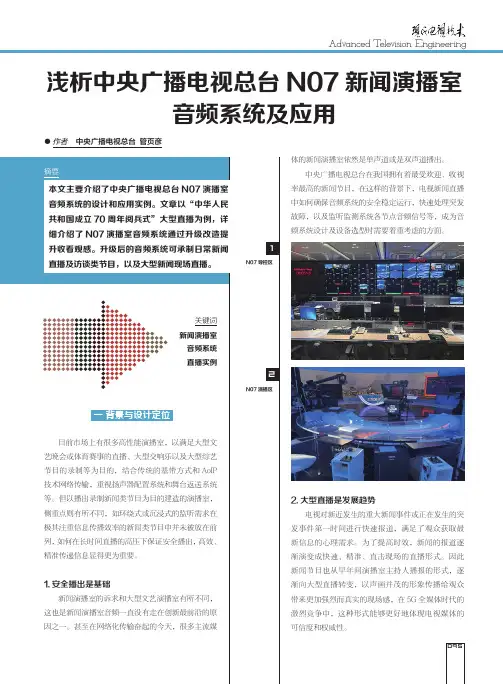

● 作者 中央广播电视总台 管页彦
摘要
本文主要介绍了中央广播电视总台N07演播室
音频系统的设计和应用实例。文章以“中华人民
共和国成立70周年阅兵式”大型直播为例，详
细介绍了N07演播室音频系统通过升级改造提
升收看观感。升级后的音频系统可承制日常新闻
直播及访谈类节目，以及大型新闻现场直播。1
N07导控区
2
N07演播区Advanced Television Engineering
CCTV 4K超高清播出系统IP链路浅析
46现代电视技术2019.9中心技术
摘 要本文主要介绍了无压缩视音频IP技术协议标准的发展历程和基本内容，以CCTV 4K 超高清播出系统（混合SDI和IP系统）中IP链路的基础架构展开分析，用实际的线路信号为例来阐述无压缩视音频IP技术在系统中的具体应用，并就IP链路的技术监测指标来分析信号和链路的状态。关键词SMPTE ST 2110标准 无压缩视音频IP流 SDI/IP信号网关 SDI over IP 中央电视台周学东
CCTV 4K超高清频道已于2018年10月1日正式开播，作为国内首个上星超高清电视频道，注定就要集万千宠爱于一身，如被网友称为“每一帧都美到想唱国歌”的《航拍中国》，拍出了震撼人心的画面，高山大河、四季轮转，在4K超高清画质的呈现下绝对是动人心魄的美；《记住乡愁》在4K超高清频道的呈现下，能够很好地还原最真实状态下的人文景观，让你拥有身临其境般的观看体验和人生感悟；“您有一条来自国宝的留言，请注意查收！”，《如果国宝会说话》细致传神的4K超高清画面，让人有种从自家客厅瞬间穿越到国家历史博物馆，近距离观赏文物的感觉……总之在4K超高清的视角下，一草一叶、一物一景都显得格外清晰、色泽鲜亮。4K超高清以更高清晰度、更宽色域、更高动态范围视频和5.1环绕声音频体验，给观众带来更具冲击力的视听享受。CCTV 4K超高清播出系统的视音频链路按照混合基带SDI和IP流的链路设计，两条链路不同技术架构，一条链路采用传统基带SDI技术，用4根3G线缆传输一路UHD信号，即SDI over Cable技术；另一链路采用IP化网络技术，核心设备为SDI/IP信号网关和IP信号调度核心交换机，即SDI over IP技术。SDI over Cable链路：继承传统基带理念和技术，采用2SI技术，用传统的4根3G基带线缆传输1路UHD超高清信号，即4×3G。
SDI over IP 链路：核心设备是SDI/IP信号网关，基于SMPTE ST 2110标准，将基带超高清信号封装为无压缩视音频IP流信号，进入IP信号调度核心交换机，同时系统也能够将无压缩视音频IP流信号解封装为基带SDI信号，IP流信号供各终端设备通过加入组播组的方式调用。
4K HDR制作系统进行HD SDR制作流程介绍
节目现场制作和节目交换中的图像质量参数做了建
议。在建议书中，ITU-R对使用感知量化（PQ）
或者混合对数伽玛（HLG）进行节目制作和节目交
换的HDR-TV图像参数做了规范建议。感知量化
（PQ）定义了EOTF，混合对数伽玛（HLG）定义
了OETF，ITU建议目前制作这两种伽玛的HDR节
目时使用峰值亮度1000尼特的监视器。PQ是杜比推
荐的HDR伽玛，其OETF曲线完全模拟人眼灵敏度，
当亮度依照PQ曲线改变时人眼感受的亮度变化是线
性的。PQ采用绝对亮度体系，显示亮度只与信号电
平有关，与设备无关，由于PQ对显示设备精度要求
很高，必须在播出码流中加入控制显示设备性能的
元数据形成完善的HDR方案才能充分发挥其优势。
HLG是BBC和NHK推荐的HDR伽玛，其OETF
曲线50%以下电平的部分与现有电视伽玛相似，50%
以上为对数伽玛，是两种伽玛的混合，这也是HLG
混合对数伽玛名称的由来。HLG采用与现有电视一
样的相对亮度体系，显示亮度不但与信号电平有关，
还与显示设备有关，信号的最高电平对应显示设备的
最高亮度。可以把HLG伽玛曲线高于100%动态范
围的HDR部分看作是SDR电视拐点/斜率的升级
和扩展。HLG在兼容现有SDR电视的基础上提升了
动态范围，因此更适合广播电视行业应用。关键词
高动态范围宽色域感知量化（PQ）混合对数伽玛（HLG）SDR转换增益差4K HDR制作系统进行
HD SDR制作流程介绍
2018年10月1日，中央广播电视总台首个超高
清电视频道“CCTV-4K”正式播出，这标志着4K
超高清视频进入一个新的发展阶段。但目前总台还是
以高清频道播出为主，很多4K HDR节目需要下变
换到高清频道播出，因此，在进行4K节目高动态范围、
宽色域制作的同时还要兼顾高清节目标准动态范围、
标准色域的制作，为确保4K超高清、高清电视节目
符合技术质量规范要求，在2019年5月的北京国际
电视技术研讨会上，中央广播电视总台发布了《中央
4k超高清电视节目制作技术实施指南
4k超高清电视节目制作技术实施指南
一、引言
随着科技的不断发展，电视节目制作技术也在不断进步。4k超高清电视技术作为近年来的热门话题之一，正逐渐成为电视节目制作的新标准。本文将介绍4k超高清电视节目制作技术的实施指南，以帮助电视节目制作人员更好地应用这一技术。
二、4k超高清电视技术概述
4k超高清电视技术是一种分辨率高达3840×2160像素的高清电视技术，相比传统的高清电视技术，其画质更加细腻，色彩更加真实，能够给观众带来更震撼的视觉体验。
三、4k超高清电视节目制作技术流程
1. 策划阶段
在策划阶段，制作人员需要明确节目的主题和内容，确定适合4k超高清电视技术展示的节目类型，并制定详细的制作计划。
2. 脚本编写
脚本是整个节目制作的基础，制作人员需要根据节目的主题和内容编写精彩的脚本，确保节目的连贯性和吸引力。
3. 摄制准备
摄制准备包括场地选取、灯光布置、摄像机器材准备等。在4k超高清电视节目制作中，摄制人员要特别注意摄影机器材的选择，确保其能够支持4k超高清的拍摄和录制。
4. 拍摄和录制
在4k超高清电视节目制作中，拍摄和录制的过程要更加注重细节和精确度。摄制人员需要使用高质量的摄影机器材进行拍摄，保证画面的细腻度和清晰度。
5. 后期制作
后期制作是4k超高清电视节目制作的关键环节之一。制作人员需要对拍摄的素材进行剪辑、调色、特效处理等，并将其导出为4k超高清的文件格式。
6. 音频处理
除了画面的清晰度，音频的质量也是4k超高清电视节目制作中需要关注的重要方面。制作人员需要对音频进行录制、剪辑和混音，以保证观众在收看节目时能够获得更好的听觉体验。
7. 输出和传输
在4k超高清电视节目制作完成后，制作人员需要将其输出为符合4k超高清标准的文件格式，并通过适当的传输方式将节目传输到电视台或其他媒体平台进行播放。
四、4k超高清电视节目制作技术的应用案例 1. 纪录片制作：通过4k超高清电视技术，纪录片制作人员能够更好地还原自然景观、动物行为等，为观众带来更加真实的观看体验。
4K超高清电视节目制作技术实施指南(2020版)
4K超高清电视节目制作技术
实施指南（2020版）
国家广播电视总局科技司
2020年5月
前 言
发展4K超高清电视是广播电视行业贯彻落实创新驱动发展战略、促进文化与科技融合、
深化广播电视供给侧结构性改革的重要举措，对于满足人民群众日益增长的精神文化需求，
提升广播电视传播力、影响力和舆论引导力，促进文化产业与民族工业发展具有重要意义。
为了有效规范和促进我国4K超高清电视发展，国家广播电视总局发布了《GY/T 307-2017 超
高清晰度电视系统节目制作和交换参数值》和《GY/T 315-2018 高动态范围电视节目制作和
交换图像参数值》等标准，规定了4K超高清电视节目视频技术参数；为了保障4K超高清电
视制播、传输、接收及显示的质量，国家广播电视总局于2018年8月发布了《4K超高清电视
技术应用实施指南（2018版）》，规定了4K超高清电视应用中多种技术参数如何选择、适
配和协同，解决系统性端到端参数配置问题，指导电视台和有线电视、卫星电视、IPTV、
互联网电视规范开展4K超高清电视直播和点播业务。在近期的实际应用中，发现在拍摄制
作过程中，还存在流程不规范、技术质量不达标等问题，影响了4K超高清电视优质呈现；
在SDR向HDR过渡阶段，4K超高清HDR和高清SDR同时制作的流程不统一，4K超高清电视
和高清电视质量参差不齐。
为了指导电视台、内容生产商等开展4K超高清频道制播和内容生产，提高节目质量和
制作效率，国家广播电视总局科技司2019年设立了“4K超高清电视节目制作技术实施指南”
项目，成立了项目组，由广播电视科学研究院牵头，中央广播电视总台、广东广播电视台、
广播电视规划院、四川传媒学院、宇田索诚科技股份有限公司等单位参加，结合中央广播电
视总台、广东广播电视台在4K超高清电视频道的制播实践，进行了4K超高清电视节目拍摄
制作相关研究，制定了本实施指南。
指导单位：国家广播电视总局科技司
起草单位： 广播电视科学研究院、中央广播电视总台、广东广播电视台、广播电视规
