连续刚构桥高墩施工技术
第３６卷第１６期 ・３０４・ ２ ０ １ ０年６月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴ１ ＲＥ Ｖ０１．３６Ｎｏ．１６ Ｊｕｎ． ２０１０
文章编号：１００９．６８２５（２０１０）１６—０３０４．０３
连续刚构桥高墩施工技术
董博王宏宇 郭延泰
摘要：结合清石公路黄河大桥工程的特点，介绍了大跨径、高墩桥梁中常用的连续刚构桥的力学特点、适用范围以及构 造上的一些特点，探讨了翻模施工、高墩垂直度控制、外观质量控制等相关施工技术，具有一定的应用推广价值。
关键词：连续刚构桥，空心薄壁墩，翻模，垂直度控制 中图分类号：Ｕ４３３．２２ 文献标识码：Ａ
连续刚构桥一般用在大跨径、高墩桥梁上，其结构构造特点 是中间桥墩采用墩梁固结，下部结构一般采用柔性桥墩，以减少
因主梁的预应力张拉、温度变化、混凝土收缩、徐变等作用引起的 变形受到桥墩约束后产生的次内力。
连续刚构桥在桥墩抗弯刚度较小时其工作状态接近于连续 梁桥。与连续梁桥相比较，它采用悬臂法施工，使用阶段墩顶与
梁一直保持固结状态。连续刚构桥的主要优点在于可以减少大 型桥梁支座和养护上的麻烦，减少桥墩及基础工程的材料用量。
１ 力学特点及适用范围
在受力方面，上部结构仍为连续梁特点，但必须计人由于桥
９）拆除其余部分临时支撑，施工其余部分防水层及二衬。 施工中开挖每循环的进尺长度为０．５ ｍ，上下台阶的长度不
宜大于４ ｍ。 ２．４ 浅埋暗挖法的优缺点与适用条件
浅埋暗挖法是隧道工程和城市地下工程施工的主要方法之
一。它适用于不宜明挖施工的含水量较小的各种地层，尤其对城 市地面建筑物密集、交通运输繁忙、地下管线密布，且对地面沉陷
要求严格的情况下修建埋置较浅的地下结构工程更为适用。对于 含水较大的松散地层，采取堵水或降水等措施后该法仍能适用。
浅埋暗挖法具有如下优点：１）支护及时。２）粘贴性。３）柔 墩受力及混凝土收缩、徐变、温度变化引起的弹塑性变形对上部 结构内力的影响。桥墩因需有一定柔度，所受弯矩有所减少，但
在墩梁结合处仍有刚架受力性质。由于桥墩参与工作，连续刚构 桥与连续梁桥的工作状态有一定区别，连续刚构桥跨中区域正弯 矩比同跨径连续梁桥的小。当墩高达Ｎ－・定高度后，两者上部结
构的内力相差不大。
２立面布置及构造特点
２．１ 立面形式
连续刚构桥一般采用柔性桥墩，立面形式主要有以下三种： １）单柱式墩。单柱式墩截面形式多为闭口箱形截面，为了满
的关键。３）对已有施工方案进行细致地论证，及时进行技术交
底，并根据现场实际情况，有理、有据的调整并优化施工方案，大
胆应用先进的施工工艺，从而提高了施工水平。４）现场的管理人 员和操作工人应有对工程施工的认真态度，对施工的每个环节做
到细心、精心，从而可以保证施工的顺利进行。 参考文献：
［１］王梦恕．地下工程浅埋暗挖技术通论［Ｍ］．合肥：安徽教育 出版社．２００４．
［２］王梦恕．隧道工程浅埋暗挖法施工要点（续前）［Ｊ］．隧道建
设，２００６（６）：３５—３７． 性。４）灵活性。５）封闭性。６）对结构断面形状的适应性。 ［３］周顺华．软弱地层浅埋暗挖施工中管棚法的棚架原理［Ｊ］． 浅埋暗挖法施工也存在一些不足之处：１）对地层适应性有 岩石力学与工程学报，２００１（５）：１７—１８．
限。２）安全性不强。３）质量不易控制。４）施工进度慢。 ［４］ 陈志良．超浅埋暗挖隧道施工技术研究［Ｊ］．铁道标准设计，
３结语 ２００４（１０）：２１—２２． １）通过采用浅埋暗挖ＣＲＤ施工方法，成功完成了下穿高速 ［５］ 宋汉甫．浅埋暗挖洞桩法施工发展综述及探讨［Ｊ］．中国水
公路大断面地铁隧道的分部开挖衬砌，施工进行顺利。充分说明 运，２００８，８（８）：２２１—２２３． 该施工方法合理可行，虽然在施工过程中有些施工顺序与设计稍 ［６］胡元芳，王守慧．大跨浅埋暗挖地铁车站中洞法施工安全性
有差别，但也是根据现场实际情况而定的，做到了动态施工。２） 分析［Ｊ］．现代隧道技术，２００８，４５（４）：１－７． 严格按照设计施工方案及施工步骤进行认真施工，不走行、不变 ［７］ 胡达远．隧道工程浅埋暗挖法的施工技术［Ｊ］．山西建筑，
样，施工中不拖、不抢，保持均衡生产是保证施工进度和施工安全 ２００８，３４（１８）：３３１—３３２．
Ｏｎ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｓｈａｌｌｏｗ－ｂｕｒｉｅｄ ｔｕｎｎｅｌ ＣＲＤ ｍｅｔｈｏｄ
、ＶＡＮＧ Ｇｕｏ－ｃｈｕｎ Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｔｙｐｅ ｏｆ ａ ｔｕｎｎｅｌ ｌｉｎｉｎｇ ａｎｄ ｔｈｅ ｍａｉｎ ｓｕｐｐｏｒｔ ｐａｒａｍｅｔｅｒｓ，ｕｓｉｎｇ ｓｈａｌｌｏｗ－ｂｕｒｉｅｄ，ｔｈｉｓ ｓｔｕｄｙ ｉｎｔｒｏｄｕｃｅｄ ｔｈｅ ｓｈａｌｌｏｗ－
ｂｕｒｉｅｄ ｃｏｎｓｔｒｕｃｔｉｏｎ ｐｒｉｎｃｉｐｌｅｓ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ，ｉｎｄｕｃｅｄ ｔｈｅ ＣＲＤ ｍｅｔｈｏｄ ｓｈａｌｌｏｗ－ｂｕｒｉｅｄ ｔｕｎｎｅｌ ｃｏｎｓｔｒｕｃｔｉｏｎ ｐｒｏｃｅｓｓ，ｓｕ】＝Ｉｌｎ１ａ ｚｅｄ ａｐｐｌｉｃａｔｉｏｎ ｃｏｎｄｉｔｉｏｎｓ ａｎｄ ｔｈｅ ａｄｖａｎｔａｇｅｓ ａｎｄ ｄｉｓａｄｖａｎｔａｇｅｓ ｏｆ ｔｈｅ ｓｈａｌｌｏｗ－ｂｕｒｉｅｄ ｍｅｔｈｏｄ．ＳＯ ａｓ ｔｏ ａｃｃｕｍｕｌａｔｅ ｅｘｐｅｒｉｅｎｃｅ ｆｏｒ ｓｉｍｉｌａｒ ｐｒｏｊｅｃｔＳ． Ｋｅｙ ｗｏｒｄｓ：ｔｕｎｎｅｌ，ｓｈａｌｌｏｗ－ｂｕｒｉｅｄ，ｃｏｎｓｔｒｕｃｔｉｏｎ，ｓｕｐｐｏｒｔ
收稿日期：２０１０．０２．２２ 作者简介：董博（１９８３．），男，工程师，中国水电建设集团路桥工程有限公司，北京１０００４８ 王宏宇（１９６７一），男，高级工程师，中国水电建设集团路桥工程有限公司，北京１０００４８ 郭廷泰（１９７４一），男，高级工程师，中国水电建设集团路桥工程有限公司，北京１
０００４８ 第３６卷第１６期 ２ ０ １ ０年６月 董博等：连续刚构桥高墩施工技术 ・３０５・
足变形要求，多用在深谷和深水河流的高桥墩上，具体尺寸需根
据对柔性的要求确定。２）双柱薄壁墩。双柱薄壁墩又有空心、实 心之分。实心双壁墩施工方便，抗撞击能力较强；空心双壁墩可 节约混凝土４０％左右。根据桥的高度和跨径选用适当的抗压、抗 弯、抗推刚度，再决定合适的形式。双柱薄壁墩的中距ｂ与主跨
跨度比值一般为１／２０～１／２５。３）Ｙ形柱式墩。Ｙ形柱在连续刚 构中也有采用，它的上部为Ｖ形托架，下部为单柱式，两者在立面 上构成Ｙ字形。ｖ形托架可使主梁的负弯矩峰值降低１倍以上， 下部的单柱具有一定的柔性，可满足纵向变形要求。Ｙ形柱连续
刚构根部梁高（连Ｖ形托架在内）是正常变截面连续刚构的２倍， 梁和托架杆件都为等截面箱形结构或实体杆。 此外，为了使多跨连续刚构桥有视觉一ｋ的动感，也可以采用
Ｖ形、ｘ形桥墩。连续刚构桥常选用变截面主梁。
２．２墩身尺寸 墩身尺寸的拟定主要应考虑墩身与主梁之间的刚度比以减少次
内力。墩身高度主要由桥面标高、桥梁建筑高度、桥下净空高度、主 梁高度等因素决定。墩柱纵向厚度一般采用高度的１／１Ｂ～１／１５。墩
柱较高时用较小的比值，墩柱较矮时则用较大的比值。 连续刚构桥的墩梁连接处的构造如图１所示，一般设置１道 或者２道（双壁墩时）横隔板。１道横隔板的厚度宜取为ｔ＝Ｂ（墩
厚），２道横隔板的厚度宜取为ｔ＝０．７ ｍ～１．０ ｍ。
ａ）１道横隔板构造 ｂ）２道横隔板构造 图１ 连续刚构桥墩梁连接处构造示意图
３预应力混凝土连续刚构桥实例
清涧一石楼公路黄河大桥位于陕西省清涧县与山西省石楼
县的交界处，是一座跨越黄河的公路大桥。大桥位于桩号Ｋ２＋ ０４０．２１处，桥梁全长６２９．０８ ｍ。主桥为５０ ｍ＋６×８Ｏ ｍ＋５０ ｍ 预应力混凝土刚构桥，空心薄壁墩，桩基础；引桥为２×２０ ｍ装配
式预应力混凝土连续箱梁，薄壁墩，桩基础；桥台采用ｕ形桥台，扩
大基础。设计荷载为公路一Ⅱ级，桥面宽度为净９ ｍ＋２×１．５ ｍ，设 计洪水频率１／１００，现实测水位为５８２．５０ ｍ，古贤水库建成后，桥位
处设计洪水位为６５０．０５ ｍ。全桥位于纵坡为１．８％的直线段上。
４清石黄河大桥主墩翻模施工
清石公路黄河大桥共计９个桥墩，２个桥台。主桥墩１号～ ７号为空心薄壁墩，墩高分别为３９．２ ｍ，８７．８ ｍ，９１．０ ｍ，９２．８ ｍ，
９４．２ ｍ，９４．２ ｍ，３９．２ ｍ，其中３号～６号墩位于黄河河床内。主 墩各墩顶截面统一，长边Ａ＝９２０ ＣｌＴＩ、短边Ｂ＝５００ ｃｍ。墩底截 面尺寸由墩顶截面尺寸按照统一坡度线性拉伸。墩身混凝土设
计标号为ＣＡ０。其中６号墩９４．２ ｍ是目前黄河上在建最高桥墩。 ４．１ 空心薄壁墩的施工设计
４．１．１垂直运输机械的选择
清石黄河大桥高墩施工的突出问题是垂直运输。由于高度 和地形的限制，一般起重机械无法满足施工要求，必须使用塔式 起重机。考虑到墩身及上部箱梁混凝土、钢筋用量大，且每个主
墩相距８０ ｒｎ’项目部决定每个主墩配备一台ＱＴＺ６３（ＴＣ５０１０）塔 吊满足材料和构件的垂直运输。工作人员上下采用工业电梯，埋
设在墩身的另一侧，每墩配备一台电梯。塔吊和电梯分别每２０ ｍ 和每１０ ｍ固接墩身一次。
４．１．２支架、模板的设计 结合清石黄河大桥工程施工特点且从降低成本出发，项目部
采用翻转模板法进行墩身施工。 翻转模板由专业厂家制造，模板系面板采用大块钢模板，横
肋、竖肋采用槽钢。施工时根据墩身的结构尺寸组拼成大块模 板。模板标节为２．２５ ｍ×３层＋调节块，每层模板通过变径模和
调节角模尺寸完成墩身截面的线性收缩。每次浇筑４．５ ｍ，留
２．２５ ｍ作连接支承模，使每一节混凝土接缝平顺。 ４．２空心薄壁墩翻模施工
４．２．１墩身施工流程 １）待承台混凝土强度达到设计强度的７５％后，开始施工薄壁
墩身。首先将承台表面凿毛并清理干净，将承台与墩身连接的预 埋钢筋进行打磨除锈，然后开始安装钢筋，主筋套筒连接，随后绑
扎箍筋和支撑筋，ＳＬＡ－０６０６贴面钢筋网吊装在主筋外侧，用绑扎
丝固定在主筋上。２）墩身１０ ｍ高度内采用常规钢管支架施工， 在承台顶面用似８钢管在墩身内外侧搭设脚手架。钢管间距为 １．２ ｍ，横向高度间距为１．５ ｍ，并在立杆之间搭设剪刀撑。超过
１０ ｍ高度后，将搭设的脚手架全部拆除，利用墩身模板后背带焊 接操作平台进行翻模施工。墩身模板平板上穿忆２钢筋对称拉
杆固定，翻模过程中塔吊配合完成内外模的吊装、提升、翻转。３） 第一次墩身模板安装前，在墩身与承台交界处采用Ｍ１０砂浆抹
出２ ｃｍ厚的脱模层，待砂浆有强度后，在脱模层上支立墩身模
板。主墩翻模数量根据墩身高度计算，在承台与墩身连接处施工 翻模调节块。拼装３层模板，先外模，后内模。４）模板校正、加固 后，开始浇筑第一板墩身混凝土。灌注采用连续施工。混凝土拌
合站集中拌和，２台罐车运输，泵送入模，每层厚度４０ ｃｒｎ左右，插 入式振捣器捣固。５）第一板墩身混凝土达到一定强度时，进行第

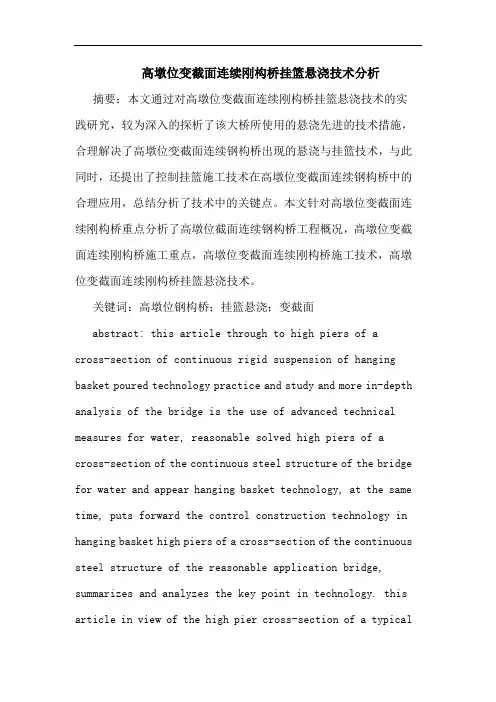

高墩位变截面连续刚构桥挂篮悬浇技术分析
高墩位变截面连续刚构桥挂篮悬浇技术分析
摘要：本文通过对高墩位变截面连续刚构桥挂篮悬浇技术的实践研究，较为深入的探析了该大桥所使用的悬浇先进的技术措施，合理解决了高墩位变截面连续钢构桥出现的悬浇与挂篮技术，与此同时，还提出了控制挂篮施工技术在高墩位变截面连续钢构桥中的合理应用，总结分析了技术中的关键点。本文针对高墩位变截面连续刚构桥重点分析了高墩位截面连续钢构桥工程概况，高墩位变截面连续刚构桥施工重点，高墩位变截面连续刚构桥施工技术，高墩位变截面连续刚构桥挂篮悬浇技术。
关键词：高墩位钢构桥；挂篮悬浇；变截面
abstract: this article through to high piers of a
cross-section of continuous rigid suspension of hanging
basket poured technology practice and study and more in-depth
analysis of the bridge is the use of advanced technical
measures for water, reasonable solved high piers of a
cross-section of the continuous steel structure of the bridge
for water and appear hanging basket technology, at the same
time, puts forward the control construction technology in
hanging basket high piers of a cross-section of the continuous
steel structure of the reasonable application bridge,
高墩大跨径预应力刚构—连续组合梁桥施工
第３６卷第２期 ２ ０ １ ０年１月 山 西 建 筑 ＳＨＡ ＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ Ｖｏ１．３６ Ｎｏ．２ Ｊａｎ．２０１０ ・３２５・
文章编号：１００９—６８２５（２０１０）０２—０３２５—０３
高墩大跨径预应力刚构一连续组合梁桥施工
赵庆昌
摘 要：主要以西阳河特大桥为依托工程，介绍了在高墩大跨径预应力刚构一连续组合梁桥悬臂施工线形控制中的理论
分析、参数修正和施工高程控制方法，并提出设置短期预拱度与长期预拱度的方法，以保证成桥后的桥梁线形符合设计
目标线形。
关键词：高墩，刚构一连续组合，悬臂施工，预拱度，线形控制
中图分类号：Ｕ４４５．４ 文献标识码：Ａ
刚构一连续组合梁桥是连续梁桥与连续刚构桥的结合，它区 别于墩梁固结的连续刚构桥和墩梁分离的连续梁桥ｌｌ Ｊ，应该在施
工过程中对桥梁的变形实施控制。本文主要以西阳河特大桥为 依托工程，介绍了在高墩大跨径预应力刚构一连续组合梁桥悬臂
施工线形控制中的理论分析、参数修正和施工高程控制方法，并
在劲性骨架底部与承台衔接的位置，在承台杯口内准确埋设
小块钢板，以用于劲性骨架的分解构件吊装就位时与之焊接，稳
固构件。 在劲性骨架构件的顶部，在与外模相近的主管上焊接一合适 长度（主管与外模的设计距离）的钢管，以用作劲性骨架构件吊装
时支垫稳构件，并控制主管与外模的合适距离。
完成临时拉杆的加工。将临时拉杆端部弯制成圆弧状，弧度
与主管的外径一致，以用于与劲性骨架主管满焊连接，中部安装
４３６紧线器以用于调整两肢劲性骨架位置。
３．２劲性骨架安装
劲性骨架构件运到现场后采用２５ ｔ汽车吊进行吊装，在构件
的两个对角设置缆风绳，人工配合调整构件的位置。
同支斜腿从中间逐步向外侧安装；两支斜腿依次对应安装，
一斜腿安装完毕后再安装另一斜腿。
两支斜腿对应的构件吊装就位后，马上将底部对应主管焊接
稳固。两斜腿的劲性骨架构件全部吊装就位后，再进行各构件间

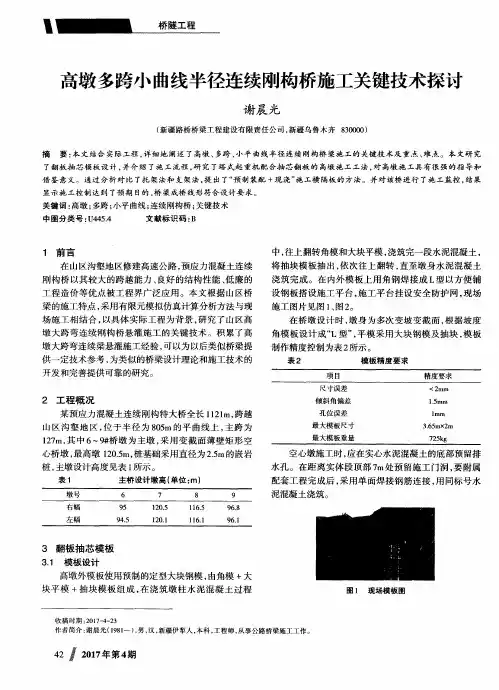

高墩多跨小曲线半径连续刚构桥施工关键技术探讨
高墩多跨小曲线半径连续刚构桥施工关键技术探讨
谢晨光
（新疆路桥桥梁工程建设有限责任公司，新疆乌鲁木齐８３００００）
摘 要：本文结合实际工程，详细地阐述了高墩、多跨、小平曲线半径连续刚构桥梁施工的关键技术及重点、难点。本文研究 了翻板抽芯模板设计，并介绍了施工流程，研究了塔式起重机配合抽芯翻板的高墩施工工法，对高墩施工具有很强的指导和
借鉴意义。通过分析对比了托架法和支架法，提出了“预制装配＋现浇”施工横隔板的方法。并对该桥进行了施工监控，结果 显示施工控制达到了预期目的，桥梁成桥线形符合设计要求。
关键词：高墩；多跨；小平曲线；连续刚构桥；关键技术 中图分类号：ｕ４４５．４ 文献标识码：Ｂ
１前言
在山区沟壑地区修建高速公路，预应力混凝土连续
刚构桥以其较大的跨越能力、良好的结构性能、低廉的 工程造价等优点被工程界广泛应用。本文根据山区桥
梁的施工特点，采用有限元模拟仿真计算分析方法与现
场施工相结合，以具体实际工程为背景，研究了山区高 墩大跨弯连续刚构桥悬灌施工的关键技术。积累了高
墩大跨弯连续梁悬灌施工经验，可以为以后类似桥梁提
供一定技术参考，为类似的桥梁设计理论和施工技术的
开发和完善提供可靠的研究。
２工程概况
某预应力混凝土连续刚构特大桥全长１ １２１ｍ，跨越 山区沟壑地区，位于半径为８０５ｍ的平曲线上，主跨为
１２７ｍ，其中６～９＃桥墩为主墩，采用变截面薄壁矩形空
心桥墩，最高墩１２０．５ｍ，桩基础采用直径为２．５ｍ的嵌岩
桩，主墩设计高度见表１所示。
表１ 主桥设计墩高（单位：ｍ）
３翻板抽芯模板
３．１ 模板设计
高墩外模板使用预制的定型大块钢模，由角模＋大 块平模＋抽块模板组成，在浇筑墩柱水泥混凝土过程 中，往上翻转角模和大块平模，浇筑完一段水泥混凝土，
将抽块模板抽出，依次往上翻转，直至墩身水泥混凝土
浇筑完成。在内外模板上用角钢焊接成Ｌ型以方便铺
设钢板搭设施工平台，施工平台挂设安全防护网，现场
连续刚构桥施工方法
