Revit给排水与管线综合建模——管道对正(精)上课讲义
《RevitMEP教程》课件
电气系统
掌握在RevitMEP中设计和 布线电气系统的技巧，包 括照明、插座和配电系统。
管道系统
了解在RevitMEP中建模和 优化管道系统，包括给水、 排水和消防系统。
模型构建技巧
分享一些实用的建模技巧，帮助您提高建模效率和质量，包括族编辑、参数 化建模和模型协作。
பைடு நூலகம்
实例演示
1
示例项目1
通过一个实际建筑项目的演示，展示RevitMEP在实践中的应用和优势。
界面功能
详细解析RevitMEP的界面布局和各个功能区域，帮助您快速上手并提高工作 效率。
系统设置
介绍如何进行RevitMEP的系统设置，包括单位设置、协作设置等，确保项目 文件的准确性和一致性。
三大模块详解
机械系统
学习如何在RevitMEP中创 建和编辑机械系统，包括 空调、通风和制冷系统。
2
示例项目2
进一步深入了解RevitMEP的高级功能和复杂项目的应用示例。
3
实用技巧
分享一些实用的技巧和技术，帮助您更好地利用RevitMEP完成各种工作任务。
《RevitMEP教程》PPT课 件
通过本课件，您将深入了解RevitMEP的各个方面，掌握软件的使用技巧和模 型构建方法，并通过实例演示加深理解。
RevitMEP教程概述
本节将介绍RevitMEP教程的内容和目的，以及学习本教程的前提要求。
软件介绍
了解RevitMEP的基本信息，包括功能和适用领域，以及它与其他建模软件的比较优势。
Revit软件操作PPT课件
Revit界面介绍
功能区选项卡 创建或打开文件时，功能区会显示。它提供创建项目或族所需的全部工具。
上下文功能区选项卡 激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只 与该工具或图元的上下文相关的工具。 例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡
然后再绘制第一根横轴线，鼠标单击轴号把它改为“A”,再用“复制”命令创建后续的轴线，后续轴号将 按照A、B、C...自动排序。
提示2：复制时体会选项栏“约束”和“多个”的使用技巧 提示3：不同方向轴线注意先编辑起始轴线的编号再复制
编辑轴网
标头位置调整：拖拽标头与轴线交点空心圆调整位置 截断符号：标头干涉处理
BIM信息应用
—Revit软件操作
课程介绍
目标：带您认识新最先进的三维建筑设计软件, 迅速掌握Revit基本 绘图流程及常用功能介绍
适合对象：从事或学习建筑设计，对建筑规范有一定了解，但对Revit 了解较少，希望掌握最先进的三维建筑设计理念的行业先锋。
Revit 基础知识
Revit 软件的 优势
创建梁
在“结构”面板中选择“梁”
绘制梁
载入梁族
选择梁种类
修改梁尺寸
方法一：
方法二：
1.绘制梁 2.移动到合适位置
利用拾取线
1.创建线
2.绘制梁：拾取线
绘制梁
绘制板
• 板是分隔承重构件，它将房屋垂直方向分 隔为若干层，并把人和家具等竖向荷载及 楼板自重通过墙体、梁或柱传给基础。
绘制方法： ① 直接绘制边界 ② 拾取墙（建筑墙，结构墙） ③ 拾取支座（结构墙，梁）
选择该坡度箭头，单击“图元属 性”按钮
设置楼板倾斜度
revit课件ppt样板
楼梯与结构洞口
总结词
Revit中楼梯和结构洞口的创建方法
VS
详细描述
在Revit中创建楼梯和结构洞口，需要先 选择适当的族模板，然后进行参数设置和 绘制。楼梯的参数设置包括踏步宽度、高 度、材质等，结构洞口的参数设置包括尺 寸、位置等。绘制时需注意楼梯的支撑条 件和洞口的位置，以及与主体结构的连接 方式。
Revit的发展历程
早期版本
Revit的早期版本主要面向 建筑专业，功能相对简单
。
中期版本
随着技术的发展，Revit逐 渐增加了结构、机电等专 业模块，功能也更加完善
。
当前版本
目前，Revit已经发展成为 一款成熟的BIM软件，广
泛应用于建筑行业。
02
Revit基础知识
界面介绍
标题栏
显示当前文件名和软件版本信息 。
Revit课件PPT样板
CONTENTS
• Revit概述 • Revit基础知识 • 建筑模型创建流程 • 结构模型创建流程 • 机电模型创建流程 • 协同设计与共享 • 案例分析与实践操作
01
Revit概述
Revit的定义与特点
定义
Revit是一种建筑信息模型（BIM ）软件，用于建筑、结构和机电 专业的设计和施工管理。
结构柱与梁
总结词
Revit中结构柱和梁的创建方法
详细描述
在Revit中创建结构柱和梁，需要先选择适当的族模板，然后进行参数设置和绘制。结构柱和梁的参数设置包括 尺寸、材质、位置等，绘制时需要按照建筑图纸的要求进行定位和放置。
板与基础
总结词
Revit中板和基础的创建方法
详细描述
在Revit中创建板和基础，需要先选择适当的族模板，然后进行参数设置和绘制。板的参数设置包括厚 度、材质等，基础则需根据地质勘察报告进行设计。绘制时需注意板的跨度和支撑条件，以及基础的 埋深和尺寸。

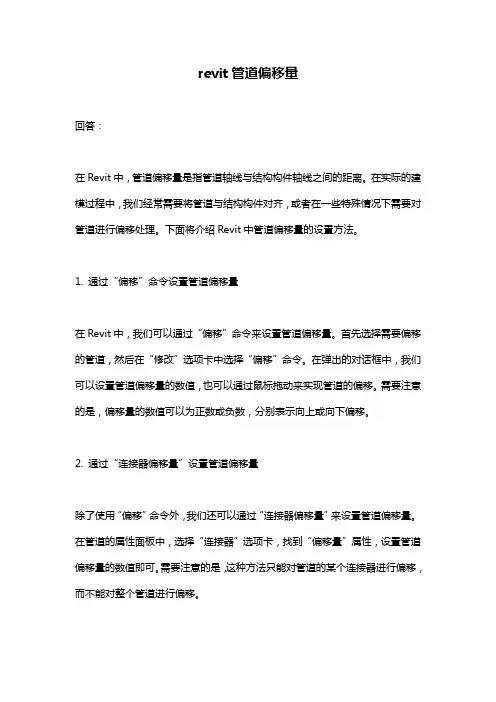

revit管道偏移量
revit管道偏移量
回答：
在Revit中，管道偏移量是指管道轴线与结构构件轴线之间的距离。
在实际的建模过程中，我们经常需要将管道与结构构件对齐，或者在一些特殊情况下需要对管道进行偏移处理。
下面将介绍Revit中管道偏移量的设置方法。
1. 通过“偏移”命令设置管道偏移量
在Revit中，我们可以通过“偏移”命令来设置管道偏移量。
首先选择需要偏移的管道，然后在“修改”选项卡中选择“偏移”命令。
在弹出的对话框中，我们可以设置管道偏移量的数值，也可以通过鼠标拖动来实现管道的偏移。
需要注意的是，偏移量的数值可以为正数或负数，分别表示向上或向下偏移。
2. 通过“连接器偏移量”设置管道偏移量
除了使用“偏移”命令外，我们还可以通过“连接器偏移量”来设置管道偏移量。
在管道的属性面板中，选择“连接器”选项卡，找到“偏移量”属性，设置管道偏移量的数值即可。
需要注意的是，这种方法只能对管道的某个连接器进行偏移，而不能对整个管道进行偏移。
3. 通过“系统设置”设置管道偏移量
在Revit中，我们还可以通过“系统设置”来设置管道的默认偏移量。
在“选项”对话框中选择“管道”选项卡，找到“偏移量”属性，设置管道的默认偏移量即可。
需要注意的是，这种方法只能对新建的管道起作用，对已经存在的管道不会产生影响。
总结：
在Revit中，管道偏移量的设置方法有多种，我们可以根据实际需求选择不同的方法来进行设置。
需要注意的是，在设置管道偏移量时，应该保证管道的轴线与结构构件轴线对齐，避免出现不必要的错误。
Revit MEP 管线综合设计 第7章 管线综合碰撞检查
图7-10 碰撞显示对话框
图7上一张幻灯片-11 碰撞 位置显示
确定发生碰撞的位置后，可在平面视图中找到碰撞 点，选择“注释”选项卡中“详图”面板下的“云线 批注”命令，如图7-12所示，使用云线标注错误的 地方，标注效果如图7-13所示。
图7-12 云线批注命令位置
图7-13 云线标准碰撞位置效果
首先打开绘制好的文件名为“给排水管道系统 .rvt”的模型，选择“插入”选项卡中“链接”面 板下的“链接Revit”命令，在弹出的“导入/链接 RVT”面板中，选择“暖通管道系统.rvt”并点击 “打开”按钮，如图7-4所示，完成模型的链接，链 接成果如图7-5所示。
图7-5 链接文件插入后三维效果
图7-14 碰撞检查报告导出
本章小结
通过本章的学习和实例的操作，可掌握项目内图 元之间的碰撞检查以及项目内图元与链接模型图元 之间碰撞检查的基本方法。大家可根据掌握的碰撞 检查的方法在实际项目中使用Revit进行管道系统 的碰撞检查、优化以及碰撞报告的导出。
第7章 管线综合碰撞检查
7.1 碰撞检查简介
碰撞检测是BIM技术应用初期最易实现、最直观 、最易产生价值的功能之一。当建立BIM模型之 后，通过运行碰撞检查，不仅可以解决错综复杂的 管道之间碰撞问题，深化管道综合设计，还能通过 检查与不同专业模型之间的碰撞，提前预留孔洞， 并指导施工。
7.2 碰撞检查方法
图7-5 链接文件插入后三维效果
选择“协作”选项卡中“坐标”面板下的“ 碰撞检查”命令中的“运行碰撞检查”，具 体位置如图7-6所示。
图7-6 运行碰撞检查界面
在弹出的“碰撞检查对话框中”的左右两侧的 “类别来自”下拉菜单选择所需进行碰撞检查的系 统，此时分别选择“当前项目”与“暖通管道系统 .rvt”，即进行项目内图元与链接模型图元之间的 碰撞检查，本例中对某建筑二层给排水管道系统与 暖通管道系统进行碰撞检查，如图7-7所示。将所需 检查的构件全部都勾选，可以使用“全选”、“全 部不选”、“反选”这三个按键快速进行选择。
revit机电教程 ppt课件
revit机电教程 ppt课件
2021/3/26
1
目录
一．前期准备工作 二．风管系统的创建 三．水管系统的创建 四．电气系统的创建 五．BIM机电应用点介绍
revit机电教程 ppt课件
2021/3/26
2
一、前期准备工作
本次培训选用的案例是“梅溪湖雅礼中学艺体楼地下室”机电安装工 程，该地下室包含通风、给排水、消防、喷淋、强弱电等系统。
单击功能区中“系统”选项卡>“管道”，进入管道绘制模式后，“修改/放 置管道”选项卡和“修改/放置管道”选项栏被同时激活，根据图纸选择好水管 管道尺寸、偏移量、管道类型、对齐方式及系统类型，然后根据图纸管道走向 绘制水管，管道将根据管路布局自动添加在“布管系统配置” 中预设好的水管
管件。
选择管道类型 选择管道变径时的对齐方式
revit机电教程 ppt课件
新建管段
2021/3/26
24
在打开的“新建管段”对话框中选择“新建材质和规格/类型”，然后选择好新建管 段的“材质”、“规格/类型”（管道的国家标准）、“尺寸目录的来源”（选择类似的 管段，方便后续新建尺寸），点击确定返回“机械设置”，根据国标尺寸对照表通过 “新建尺寸”和“删除尺寸”工具编辑好管段尺寸目录。
revit机电教程 ppt课件
2021/3/26
30
在“修改/放置机械设备”选项栏中勾选“放置后旋转”，在“属性”对话框中根据 图纸设计标高选择设备的偏移量，然后根据图纸的平面位置放置水泵，选中水泵，单击
“布局”选项卡>“连接到”，可以快速地完成设备接管。
revit机电教程 ppt课件
2021/3/26
2021/3/26
revit培训教程PPT(第一讲)
h
26
Revit 参数配置
通常一个构件有两类属性：
类型属性：同一个族中的多个类型所通用的属性称为类型 属性。 实例属性：随着构件在建筑中或在项目中的位置变化而改 变的属性称为实例属性。
联系：“类”的继承属性。
h
21
Revit 基本术语
实例属性与类型属性的区别
类型属性影响全部在项目中该族的实例和任何要在项目中放置的实例。 类型属性的参数确定了一个类型全部实例所继承的共享值，并提供了 一次改变多个单独实例的方法 反之，实例属性只影响已选择的构件，或者要放置的构件。
h
7
Revit 基础知识
视图图元 是模型图元的图形表达，它向用户提供了直接观察建筑信息 模型与模型互动的手段。 视图图元决定了对模型的观察方式以及不同图元的表现方法 。 它主要包括：楼层平面、天花板平面、三维视图、立面、剖 面、详图视图、绘图视图、面积平面、报告等。
其中明细表和报告，采用了比较简单的方式来描述材料的性 质和数量而不是图示的方式。 视图图元与其它任何图元是相互影响的，会及时根据其它图 元进行更新，是”活“的。
h
13
Revit 基本术语
“族” 它是类别中图元的类；是一个最重要的概念。 按族成组的图元都有共同的参数（属性）设置、相同的用 法及类似图形化表示。 一个族中不同图元的部分或全部属性都有不同的值，但属 性的设置是相同的。
• 如：门，可以看成一个族，有不同的门，推拉门，双开门，单 开门；
