空气预热器安装
空气预热器安装
空气预热器主要由履带式起重机进行吊装。
施工主要步骤：见施工流程图
空气预热器安装施工流程
对空气预热器定子冷端、热端在锅炉组合场进行预组合，在炉后支撑结构安装验收完后，对空气预热器主要部件：定子冷端、支承轴承、转子散热仓、大轴、定子热端及护板进行预组合存放。
施工措施
测定支承梁的标高和中心线，并定位膨胀装置，校正各膨胀装置至同一标高。
搭设组合平台（组合冷端中心标回、一次风桁架、外壳、支承轴承）。
在锅炉组合场使用龙门吊组合支承轴承、冷端中心桁架、一次风桁架、外壳成一体，包括冷端连接板的管撑机冷端连接板烟风道加强筋。
在预热器下方钢结构安装结束后和上方钢结构未施工前，利用吊车将预先组合好的空气预热器组件吊装到安装位置就位。
安装转子中心筒与端轴装配组合件。
安装热端连接板中间梁和热端连接板，包括热端连接板的管撑和热端连接烟风道加强筋。
安装导向轴承组件。
安装临时的付支座支撑架，拆除付支座中心板及冷、热端连接板烟风道中心板，为安装转子模块做准备。
安装转子模件块。
安装传动围带销及传动装置。
重新装上付支座中心板和冷、热端连接板烟风道中心板，并拆除付支座支撑架。
安装转子角钢及T型钢。
调整轴向密封板和扇形板。
安装所有的密封（包括气封组件）。
安装辅助设备，如热电偶、吹灰器、水冲洗装置、管道线路、油循环系统等。
检查验收。
转动部分
包括支撑轴承、导向轴承、油站、电动及气动驱动装置等设备，保证其施工质量应重视以下四个方面：
按图纸、施工程序进行施工以保证其水平度、标高、轴向跳动度等在允许范围内。
在预热器上部搭设隔离防护棚，及时清理周围杂物，确保转动设备清洁。
在转子上施焊要有良好的接地，防止损伤轴承。
按要求加油、定期检查、换油，保证其在良好的环境下运转。
密封部分
利用标尺、垫块、塞尺调整各密封片，使各密封间隙尺寸在允许范围内，确保空预器漏风率小于设计要求。
空气预热器安装步骤
空气预热器安装步骤(一)空气预热器安装施工方案1.0概述三分仓式回转式空气预热器由外壳定子、转子、散热元件、密封件、轴承、驱动装置、润滑油冷却系统等组成。
空气预热器安装标高在17.5m运转层。
对空气预热器定子冷端、热端在锅炉组合场进行预组合，待17.5m钢架找正终紧结束，对空气预热器主要部件：定子冷端、支承轴承、转子散热仓、大轴、定子热端及护板进行预组合存放。
转子散热元件在吊装就位前，在组合场直接将散热元件装入散热包内，但必须对散热元件做好防腐蚀措施。
(1)大唐三门峡发电有限责任公司2某600MW机组工程#3机组施工合同(2)河南省电力勘测设计院初步设计布置图(3)《电力建设施工及验收技术规范》锅炉篇(4)以往同类型机组空气预热器安装经验。
3.0施工机具序号机械名称数量1台用途预热器组合件主吊机械(1)125t塔吊（或250t履带吊）(2)50t汽车吊(3)载重汽车(4)卷扬机5t(5)电焊机1台1台2台4台预热器小型部件组合安装预热器小型部件运输配合盘车、吊装4.0施工程序技术交底、设备清点组合平台搭设、找正定子冷端组合预热器基础划线检查、验收、签证定子冷端吊装定子热端组合中间护板组合安装转子大轴安装定子热端吊装热端找正、就位转子散热包安装转动围带安装转子找正、定位驱动装置安装润滑油及冷却系统安装密封装置、安装、调整其他附件安装支撑轴承安装5.0施工方法验收、签证保温(1)测定支承梁的标高和中心线，并定位膨胀装置，校正各膨胀装置至同一标高。
试运行(2)搭设组合平台（组合冷端中心标回、一次风桁架、外壳、支承轴承）。
(3)在锅炉组合场使用龙门吊组合支承轴承、冷端中心桁架、一次风桁架、外壳成一体，包括冷端连接板的管撑机冷端连接板烟风道加强筋。
(4)在预热器下方钢结构安装结束后和上方钢结构未施工前，利用125t塔吊或250t履带吊将预先组合好的空气预热器组件吊装到安装位置就位。
(5)安装转子中心筒与端轴装配组合件。

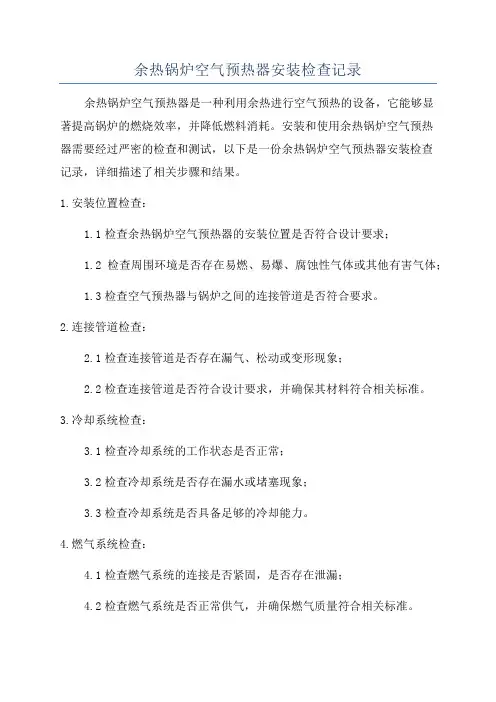

余热锅炉空气预热器安装检查记录
余热锅炉空气预热器安装检查记录余热锅炉空气预热器是一种利用余热进行空气预热的设备，它能够显著提高锅炉的燃烧效率，并降低燃料消耗。
安装和使用余热锅炉空气预热器需要经过严密的检查和测试，以下是一份余热锅炉空气预热器安装检查记录，详细描述了相关步骤和结果。
1.安装位置检查：1.1检查余热锅炉空气预热器的安装位置是否符合设计要求；1.2检查周围环境是否存在易燃、易爆、腐蚀性气体或其他有害气体；1.3检查空气预热器与锅炉之间的连接管道是否符合要求。
2.连接管道检查：2.1检查连接管道是否存在漏气、松动或变形现象；2.2检查连接管道是否符合设计要求，并确保其材料符合相关标准。
3.冷却系统检查：3.1检查冷却系统的工作状态是否正常；3.2检查冷却系统是否存在漏水或堵塞现象；3.3检查冷却系统是否具备足够的冷却能力。
4.燃气系统检查：4.1检查燃气系统的连接是否紧固，是否存在泄漏；4.2检查燃气系统是否正常供气，并确保燃气质量符合相关标准。
5.燃烧系统检查：5.1检查燃烧系统的工作状态是否正常，燃烧系统是空气预热器重要工作的核心；5.2检查燃烧器是否符合要求，并进行燃烧器的清洁和维护。
6.控制系统检查：6.1检查控制系统的连接是否正常，控制设备是否完好；6.2检查控制系统的参数设置是否正确，并进行相应的调整。
7.系统漏风检查：7.1检查空气预热器系统是否存在漏风现象；7.2对漏风现象进行分析，并采取相应的措施进行修复。
8.安全装置检查：8.1检查安全装置的工作状态是否正常，包括压力表、温度表、安全阀等；8.2检查安全装置的设置是否符合相关要求，并进行相应的调整。
9.启动测试：9.1进行空气预热器的启动测试，确保其工作正常；9.2检查启动过程中是否存在异常，如异常情况进行记录和处理。
10.安全操作培训：10.1进行相关人员的安全操作培训，包括设备操作规程、操作注意事项等；10.2确保相关人员具备足够的操作知识和技能，能够正确使用和维护余热锅炉空气预热器。
空气预热器安装流程
空气预热器安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!空气预热器安装流程。
1. 安装前准备：检查预热器是否完好无损。
清理预热器安装区域，确保无杂物或障碍物。
空气预热器现场安装指导手册
上海锅炉厂有限公司²空气预热器公司Shanghai Boiler Works LTD ²Airpreheater Company预热器现场安装指导手册2008年7月目录1.膨胀装置和支座 (1)2.支撑轴承组件 (2)3.冷热端扇形板调整要求 (3)4.导向轴承组件 (4)5.中心密封的安装要求 (5)6.热端扇形板组件 (6)7.刚性环和撑管组件 (7)8.转子 (8)9.气封组件 (9)10.齿轮箱和电机的安装 (10)11.空气马达及管路相关保养内容 (11)12.围带组件 (12)13.齿轮与围带间隙 (13)14.密封角钢与密封弧板的机加工要求 (14)15.密封直尺的安装要求 (15)16.径向密封片与轴向密封片的安装要求 (16)17.轴向密封板检查 (17)18.径向和轴向密封间隙 (18)19.静密封安装要求 (19)20.旁路密封片安装与旁路密封间隙 (20)21.LCS (21)22.消防水管和水冲洗管 (22)附表：自检记录备注：扇形板随转子膨胀上升梁为10-15mm，内端吊耳应在密封盘开孔处偏下方，此孔有密封板，需按图纸装配到位。
2. 密封面水平度控制要求为：<1.5mm3. 有LCS时，如扇形板不平，通过松开LCS提升装置联轴器，提升装置摇动减速机来调整热端扇形板。
只允许用一道径向密封（用直尺装妥）作测量基准。
检查人签名备注：1.副支座撑杆需在装完副支座后就完成焊接。
备注：测量时，转子内传热元件必须全部装完。
测量时水平仪只允许放在一个固定位置，不可移动。
如水平度不合格，应调节导向轴承座四周的调节螺栓，改变转子轴线，复测合格后，再重新测量导向轴承座断面跳动量，合格后，完成导向轴承座限位块焊接。
在转子上进行焊接时，接地线应就近接地。
中心筒下端面到下刚性环的上表面的距离备注：1.气封底板为焊接在中间梁上，气封座和气封底板间需图密封胶。
2.各对接板之间应涂密封胶。
03-004 空气预热器安装施工作业指导书
控号：文件编号：Q/DDE-榆社.锅炉-IW004-2003东北电业管理局第二工程公司作业指导书工程名称：华能榆社发电厂二期扩建工程2#机组作业项目：空气预热器安装生产经理批准：历森日期： 2003.6.5 总工程师批准：日期：质检部门审核：王强日期： 2003.6.5 安监部门审核：马志强日期： 2003.6.5 工程部门审核：郑恩来日期： 2003.6.5 编制：李玉凯日期： 2003.6.2 编制部门审核：陈晓皓日期： 2003.6.4 编制单位：锅炉工地2#锅炉空气预热器安装作业指导书一.工程概况及工程量：（一）工程概况：山西华能榆社电厂二期扩建工程，2#锅炉设计为1053t/h煤粉锅炉，与本台锅炉设计两台预热器呈对称布置在锅炉本体钢结构尾部的K —L —M 间的运转层平台梁12170mm 标高上；且每台预热器通过八个支点支撑在钢结构梁上，每台预热器重量为360t 。
见下附图示：...空气预热器..烟气烟气二次风二次风一次风一次风三向密封、外壳、主支座、副支座、传动装置、上下轴承和附件等组成的。
1、下连接板中的冷端中间梁、主支座和副支座，是支撑整个预热器重量的主要构件。
特别是冷端中间梁，约支撑整个预热器重量的90%。
2、转子是由多个扇形模块组成的，它是装载传热元件的重要构件。
3、传热元件成千上万张、经过特殊加工的高效率的传热波形薄板，并由框架固定而成。
它是热交换的主要构件。
4、三向密封，是指径向、轴向和周向密封。
它们由径向密封片与扇形板、轴向密封片与轴向圆弧板以及旁路密封片与转子密封角钢组成的，是阻止空气向烟气泄漏的主要元件。
5、上下轴承分别是指：导向轴承和支承轴承。
它们是传递来自转子径向力和重力；并产生滚动磨擦的构件。
6、传动装置是维持转子旋转的动力构件。
7、上下连接板、刚性环和外壳构成烟、空气通道，防止工质外泄。
8、预热器的密封有动密封和静密封之分。
为阻止由于烟空气压差而引起的空气向烟气泄漏，在动静之间设置了动密封，即三向密封；在扇形板、轴向密封板与连接板、主支座之间设置了静密封，即迷宫式密封。
锅炉空气预热器安装
锅炉空气预热器安装1、编制依据1.1、济南锅炉集团有限公司YG-240/9.8-M11型锅炉空气预热器图（图号63705-0-0）及锅炉安装说明书1.2、DL/T5047-95电力建设施工及验收技术规范（锅炉机组篇）1.3、火电施工质量检验及评定标准（锅炉篇）1.4、施工组织总设计1.5、锅炉专业施工组织设计2、施工内容空气预热器为三级布置管式空气预热器，自锅炉中心线向外分别为一次风空气预热器、二次风空气预热器，空气分别由一次风机和二次风机送入。
三级空气预热器均为卧式管箱共计24组，每组管箱由顶部三层Φ50×4材质为10CrNiCuP-A,其余下部各层为Φ50×2材质为10CrNiCuP-A的焊接钢管制成，烟气在管外自上而下流动，空气在管内横向冲刷。
一、二次风经过三个行程进入一、二次风管。
为不影响空预器热状态下的自由膨胀，在管箱上部及各级管箱间的联通罩均装置有膨胀节。
3、施工人员及工期3.1班组长1人技术员1人吊装工1人钳工1人结构焊工6人其他施工人员4人3.2空气预热器施工工期为20天4、施工机具5、施工方案5.1安装前检查:5.1.1检查管箱的内外形尺寸，允许偏差详见《电力建设施工及验收技术规范(锅炉机组篇)》DL/T5047 一95 附录E 中的有关规定。
5.1.2清除管子内外的尘土、锈片等杂物，检查管子和管板的焊接质量。
5.2安装5.2.1相对钢架一米标高及锅炉纵横中心线进行空气预热器管箱位置划线及复查。
5.2.2根据图纸编号采用50T汽车吊由下而上逐件吊装三级空预器管箱，按划线位置采用5T手拉葫芦及10T千斤顶调整，管箱下垫δ=10mm石棉橡胶垫片并保证严密不漏。
5.2.3各管箱之间管板焊接。
5.2.4组对预热器框架、烟道联通框架。
5.2.5采用2T卷扬机吊装就位空预器一、二次风进口，组对安装联通罩、一二次风出口。
5.3注意事项5.3.1空气预热器安装时应注意管箱的上、下方向，不得装反。
锅炉铸铁省煤器空气预热器安装工艺作业指导书
锅炉铸铁省煤器空气预热器安装工艺作业指导书1有限公司目录1、铸铁省煤器安装工艺2、空气预热器的安装工艺1、铸铁省煤器安装工艺1.1铸铁省煤器安装前应按要求作单根水压试验，组装连接后再作水压试验，试验压力为1.5倍省煤器的工作压力。
1.2应按标准检查冀片破损情况，每根铸铁省煤器上破损的冀片不能大于总冀片数的5%，整个省煤器有破损冀片的根数不能大于总根数的10%，管子长度允差±1mm。
管子弯头端面要与轴线垂直，弯头两端间处于同一平面。
1.3安装时端头方法兰间按纵、横方向垫石棉绳或石棉垫以保持烟道密封。
1.4铸铁省煤器安装允许偏差应符合表1的规定表1项目允许偏差（mm）支撑架的水平方向位置±3支撑架的标高0 -0.5支撑架的纵、横向水平度长度的1/10002、空气预热器的安装工艺2.1空气预热器安装前的检查2.1.1检查各管箱的几何尺寸是否符合设计要求。
2.1.2空气预热器各管口焊缝表面质量检查应无裂纹、砂眼、气孔等缺陷，管子应无碰撞、挤压和损伤现象，膨胀节运输中应无砸坏、挤扁、弯曲、破裂等现象。
2.1.3管箱式空气预热器都是整体组装出厂的，安装时整体安置于基础上或烟道墙支承封闭的钢架框上，检查进出表面的质量和纵横中心线应符合设计要求，并将基础表面处理好，符合安装要求。
2.2管箱式预热器的安装2.2.1准备预热器的体积和重量都比较大，吊装时一般采用钢架内垂直起吊，因此在锅炉钢架上找正焊接时，预热器支撑梁可先不组焊，待预热安装之后再组对焊接。
预热器分上下多层布置时，由上层到下层安装。
2.2.2设置吊装机具根据预热器重量大小，在钢架顶部设置横梁或人字桅杆，后在预热器安装中心位置上方的梁上设置吊装机具。
2.2.3 找正支承梁根据设计要求在钢架立柱上确定预热器支撑架的标高位置，焊接支承架托座将支承架进行试装找正符合要求，标记支承梁位置，并移到一边。
2.2.4起吊就位先将预热器支承梁起吊放到托座上，按试装标记位置进行组装焊接，支承梁焊完后，按图纸设计要求在支承梁两侧放置石棉垫片，然后将预热器缓慢放于支承梁上。
空气预热器安装施工技术交底
用吊车将环形圈吊放到下梁上，按照下梁上环形圈的定位线调整环形圈，确保环形圈与下梁上的线对齐，环形圈的中心与下梁的中心对齐，点焊固定，复测达要求后焊接固定。
8主座架安装
用100t塔吊将主座架吊放到环形圈上，让主座架内侧与环形圈内侧对齐，主座架中心线与环形圈和下梁的中心点对齐，点焊固定，焊接临时支撑，将主座架固定，测量主座架的间距和对角线，达要求后将主座架与环形圈焊接。
3临时安装支撑轴承
用汽车将支撑轴承部件运到下梁附近的样台上，装卸轴承部件时应轻搬轻放，拆除其包装后，用纱布煤油清洗部件表面的浮锈和油脂，每个部件清理干净后，要及时涂上润滑油，并用塑料布包好，防止雨淋和硬物损伤设备，对下梁上支撑轴承的安装接合面进行清理，安装垫板和垫片，将轴承室置入下梁内，按照293070图进行定位，将轴承室放到安装垫板上，并检查其金属接合面的结合情况，安装定位螺栓。
14，用吊车将一次风桁架吊放到位，桁架与下梁用螺栓和圆柱销连接，调整好桁架的水平度后将一次风桁架与下梁焊接。
安装桁架侧撑管。
15环形框架安装
开始安装下端环形框架，先安装侧座架梁立柱间的一段，然后安装其它各段，各框架接头处用螺栓连接，直至连成一圈，调整环形框架各点的标高，可用适当的支撑帮助调整，安装环形框架的45°撑管，在撑管内侧端部临时加一小支撑，撑管暂时不与轴筒焊接。
空气预热器安装施工技术交底
施工单位
岳盛建业股份有限公司
工程名称
高端装备制造基地
交底日期
年月日
交底地点
工地会议室
交底部位
空气预热器安装施工
交底内容：
空气预热器安装施工
一、施工工序和施工方法
该空气预热器由中国机械制造公司制造,为三分仓回转式,预热器分为烟气侧空气侧(一次风和二次风),下梁通过四组膨胀支座固定在12.42m层钢架上,在上下梁和主壳板之间设有环形圈,转子共分18个仓格,其中9个仓格和传热元件在厂内组装好,整体供货,其它9个仓格需在现场安装传热元件,中心筒和下端轴已在厂内组合好,上端轴需在现场安装,围带布置在预热器转子下部,在二次风侧设有传动装置,密封装置主要包括径向密封轴向密封环向密封以及静密封,另外,预热器设有吹灰器空气密封管路停转报警装置灭火装置水冲洗管路等附属设备。
空气预热器安装技术
空⽓预热器安装技术空⽓预热器安装2015年3⽉⽬录⼀、常见空⽓预热器类型 (3)⼆、施⼯准备 (3)（⼀）施⼯作业⼈员的资格、要求及劳动⼒组织 (4)（⼆）施⼯⼯、器具准备 (4)（三）作业条件 (5)（四）施⼯进度安排 (5)三、⼯艺流程 (5)（⼀）回转式空⽓预热器安装 (6)（⼆）空⽓预热器的调试 (19)四、安全施⼯措施 (20)空⽓预热器安装⼀、常见空⽓预热器类型空⽓预热器是利⽤锅炉尾部烟⽓的热量加热燃料燃烧所需空⽓以提⾼锅炉热效率的热交换器。
⼯作原理是：受热⾯的⼀次通过烟⽓，另⼀⾯通过空⽓，进⾏热交换，使空⽓得到加热，提⾼空⽓温度，同时使烟⽓温度下降，提⾼烟⽓的余热利⽤程度。
作⽤：1.降低排烟温度，提⾼锅炉效率。
2.改善燃料的着⽕与燃烧条件，降低不完全燃烧损失。
3.节约⾦属，降低造价。
提⾼燃烧空⽓温度后，炉膛平均温度升⾼，强化了炉内辐射传热，在同样蒸发量的条件下，⽔冷壁可以布置的少⼀点。
4.降低烟⽓温度，改善引风机⼯作条件。
5.采⽤热风作⼲燥剂有利于制粉系统的正常⼯作。
分类：空⽓预热器⼀般分为板式、回转式和管式三种。
1、板式空⽓预热器这种空⽓预热器多⽤1.5-4mm的薄钢板制成。
将钢板焊接成成长⽅形的盒⼦，将若⼲盒⼦拼成⼀组，整个空⽓预热器由2-4个盒⼦组成。
烟⽓由上向下通过，经过盒⼦外侧，空⽓则横向通过盒⼦的内部，在下部转弯向上，两次与烟⽓交互传递能量，使烟⽓与空⽓形成逆向流动，获得较好的传热效率。
板式空⽓预热器由于耗⽤刚才较多，结构不紧凑；焊缝多且易渗漏，现在很少采⽤。
2、回转式空⽓预热器回转式空⽓预热器⼜可分为两种型式：⼀种是受热⾯旋转的转⼦回转式，另⼀种是风道旋转的风道回转式。
转⼦回转式空⽓预热器是由转动的圆形转⼦和固定的外壳组成，转⼦式受热⾯，它被分为许多仓格，⾥⾯装有蓄热板，蓄热板吸收燃⽓热量并蓄积起来，等到转⾄空⽓那⾯，再将袭击的热量释放给空⽓，⾃⾝温度降低。
受热⾯不断旋转，热量便会不断从烟⽓传送给空⽓，空⽓得到加热，烟⽓冷却，这是回转式空⽓预热器的⼯作原理。
DYRC系列空气预热器安装、维护及操作手册(英语)
DYRC系列空气预热器安装、维护及操作手册Installation, Maintenance and Operation Manual of DYRC Air Preheater Series 1. 安装Installation1.1 空气预热器在安装前应检查管箱外形尺寸，并应清除管子内外的尘土、锈片等杂物，检查管子和管板的焊接质量，必要时进行渗油试验检查其严密性。
Prior to installation, please check the overall dimensions of the tube-box and remove dust, rusty debris and the similar inside and outside the tubes. Check the welding quality of the tubes and tube plate and check the tightness by oil penetration test if necessary.1.2 空气预热器吊装须使用吊挂横梁上的吊装空试吊平稳后，装入钢结构框架内。
In the course of air preheater lifting, conduct trial lifting with handling holes on the lifting beam. When all is stable, place the preheater into the steel framework.1.3 吊挂横梁与钢结构框架结合部须填充保温材料用作密封。
Fill heat insulation material where lifting beam and steel framework connect for the purpose of sealing .1.4 空气预热器安装到位后，中间横梁与钢结构框架焊接牢固，并除掉临时筋板。
