线路测量培训 课件3 波音飞机系统故障与测量R3
波音回复邮件如下。其他用户换了GCU就好了，关于信息的触发没有 系统逻辑。建议继续做如下工作： 1）.检查耦合器的接线桩及导线。 2）.检查电子架插头的插钉有无缩钉。 3）.按FIM 24-21, task 802仔细检查线路，边摇晃边量， 高度注意APU高振区，拆开卡子检查导线有无磨损，用10倍放大镜 仔细检查APU发电机插头DM24003A的插钉有无摩擦腐蚀。 4）.更换APU发电机
Visual inspection often also involves, shaking, listening, feeling, and sometimes even smelling the component being inspected.
航线二车间
Visual inspection consists of at least two major processes.
航线二车间
IDG线束
航线二车间
虚电压案例 （本月某B737
ADF不工作的故障）
航线二车间
线路故障目视检查
测量作为排故的手段，测量什么，怎么测量，一切的目的其实仅仅是 为最少的，最简的测量。就这个意义来说，能通过目视检查找到故障 点避免测量过程，是积极有益的。 目视检查线路因此有积极的意义。一是为防止故障出现，二是为在线 路排故测量中及时找到故障点，避免故障重复。
航线二车间
总结： 事后诸葛亮？ 1，对FIM的利用不足？未及早的利用FIM提供的信息使用另外一个维 护码 2，对肯定故障出现在线路上信心不足？（更换发电机的工作白做了）
3，测量线路，检查线路的手段不足？
4，是否关注高振区线路，插头部位，是否使用摇动导线的办法检查？
航线二车间
777单一皮托管不加温故障
航线二车间
四个探测线中有一根绝缘电阻要求低。所以总的环路绝缘得 到一个低的结果不奇怪。另外由此可见，前面选择橙色的测 量介入点可以将其单独分开测量，避免其损坏。
航线二车间
讨论：注意以下维护信息，虽然有这样的信息，但从原理 可以知道，探测卡知道哪里故障完全是基于总环路电阻和 绝缘决定。所以故障并不能限定这些区域。对这样的维护 信息，单纯对描述的位置检查或测量，并不一定能排除故 障。从避免重复故障重复处理的角度，线路的完整测量检 查是必须考虑的！
判断线路磨损，探测线安装状况，其二判断热源。
航线二车间
FIM说什么？
手册第一步 是目视检查
航线二车间
故障三 MM24-30003一直存在
背景： B-2052 MM24-30003FIM的内容做完了，故障仍然存在。将 APU发电机的励磁线圈测量了一下，阻值12欧姆（cmm中直接测量 约7～10）
航线二车间
航线二车间
1
B777 GE发动机 火警探测环路故障
航线二车间
Fire Loop 1 (left engine) Shorted or Open
注意：本列子只针对类似描述的维护信息
整体图了解后，关注点转移到问题部分，其连接方式，可测对象
航线二车间
1，先整体 后局部 整个环路情况如何？介入点理论选择在探测卡后为佳（绿圈）了解概况。 另外若为方便测量，测量介入点前推，在图中红圈处为佳。
GAMECO
波音飞机几个故障的线路分析和排 故航线二车 Nhomakorabea 内部培训
Table of Contents
1
777发动机火警探测环路故障GE90
2 3 4 5
757发动机火警探测环路故障RB211 777一个维护码的重复排故 777单一皮托管加温故障排故 导线目视检查
航线二车间
培训提示
本课件用四个故障事例旨在介绍几例线路测量对于系 统排故中的作用，讨论具体工作中的排故步骤优化和 对FIM的理解应用。 本课件的一部分，提示线路故障排故中值得注意的故 障点，相应可以领会线路目视检查的意义！这对避免 不必要的故障报告，排故线路测量过程有利于航线运 行保障，以及提高员工维护工作中的及时检查发现， 早期预防能力对减少维护工作量有积极的意义。
航线二车间
航线二车间
上游
航线二车间
排故第二次 测量AGCU到发电机导线通路绝缘都是好的，耦合器线路也测量没有 问题，apu发电机励磁线圈、永磁发电机线圈、差动保护9个线圈测 量没有异常。 排故第三次 再次测量线路，从APUC处测量： 励磁线圈12.6欧（DM24305AA 116 117) 永磁发电机线圈A-C 3.5,B-C 3.4,A-B 2.9欧(DM24305AB 115 114 113) APUC电源27.7VDC（DM24305AA 113 115),地线电阻0.6欧 (DM24305AA 113 GND） APU GEN SW接通电阻4.8欧（DM24035AA E4 119)
航线二车间
1 Replace the APU generator, M24003 2 Do this check of the generator exciter field wiring DM24003A DM24305AA pin 5 - - - - - - - - - - - - - - - - - - - pin 117 pin 7 - - - - - - - - - - - - - - - - - - - pin 116 If the MAT shows NOT ACTIVE for the maintenance message while the APU operates(or if the message does not show), you corrected the fault.
航线二车间
故障隔离说了什么？
FIM要求，先测量环路电阻，未有发现则测量绝缘电阻。这 提供了我们测量数据：总的环路电阻标准通过计算得出，或 比较正常环路。
航线二车间
故障隔离说了什么
手册要求的测量介入点，在电路 中平移这个点其实效果一样或者 更方便
这说明各探 测线测量隔 离是自己灵 活选择的
红色框说明，怎么测量并没有死板的规矩
航线二车间
故障二：757火警探测环路故障
看出探测线的并联连接关系
航线二车间
能知道探测线连接方式与B777的有区别吗？
测量介入点
航线二车间
探测线并联，探测线连接是插头
航线二车间
系统探测线历史 A：SYSTRON DONNER DETECTORS 是内部气体式。一头是 RESPONDER，RESPONDER 内部有两个压力电门。当ALARM 压力电门作动，等效的环路电阻改 变，控制卡感应的电压改变，送出故障或报警信号给AFOLTS 卡。 B：GRAVINER DETECTORS 电阻-电容式，电阻随温度改变。温度升电阻降。
航线二车间
其他构型：串联
航线二车间
手册告诉：ENG FIRE LP 1/2 的探测线电阻=5700-6300Ω 推荐步骤：也类似整体到局部 1，单个电阻是6000左右,总的探测线电阻多少？ 1500欧左右 2，绝缘情况怎样？ 断开卡，从第一个探测线插头测量 3，单个测量能否判断出探测线是否大致故障？ 4，讨论： 线路的目视检查是在放在测量开始还是测量无故障之后？对曾报告 过但排故时故障现象已不存在时，目视检查其实应首选，其一
航线二车间
排故第四次 现在出现了24-31513代码，并且apu generator确实不发电了， 电压频率都没有。先对换了AGCU,更换apu发电机还
是不行。测量隔离发现是励磁线圈的线路在apu舱内的一段断路了。
故障继续处理中： 2009-11-8更换导线时发现发电机励磁插头附近导线断了 。
航线二车间
The first is a search process. The second is a process of combining relevant knowledge, sensory input, and pertinent logical processes to provide an identification that some anomaly or pattern represents a flaw that poses a risk to the performance of the part.
左或中或右单一个皮托管不加温 无论哪一个维护码，FIM第一步是更换皮托管
更换前的慎重考虑，在更换前的简单测量避免误换。
（注：更换前测试不正常，并不能充分说明皮托管故障）
航线二车间
测量介入点选择继电器插座C1钉可完成皮 托管电压测量；皮托管的内阻测量。过程不 到十分钟
航线二车间
课程中介绍到的实例
机身封严
航线二车间
RB.211−26−8875 The existing method of connecting the electrical harness to the fire sensors on the fire rail assemblies is by Matrix type plug connectors.The new fire sensors introduced by this Service Bulletin have the same pneumatic operating principle as the existing units, but have two terminal stud connections in place of the five pin connector. the terminals are insulated with a coating .Existing fire sensors can be reworked of Silcoset 152. 注意, 其实是说插头构型的火警探测线其实和园头接线片构 型的探测线实际上是一样的, 都是RESPONDERS原理.
航线二车间
优点： 1，先有整体。若短路存在，一次测量就完成验证。若排故时故障现 象不存在，也大致的了解了绝缘状况 2，在不打乱电路时，还可以测量环路电阻 3，避免量错环路 4，较省的测量步骤 5，可不需要梯子 （前下探测线） 我们的现状： 1，对FIM测量理解不足，对测量对象无理解，所以一上手就把探测 线连接全部断开，逐个测量。 2，对发动机上的连接探测线的导线部分在测量中遗漏。导线的磨破 恰恰也是常见问题。
合集下载
飞机系统与附件课程教学课件：8.7 交流电源系统故障
后续电流传输 发生短路
故障保护方式
差动保护：要求断开GCR和GCB 电流互感器：差动保护 启动元件
不同机型故障 保护类型 不一样 GCR、GCB 叫法不一 如A330的GLC就是GCB
系统故障
➢ 恒速恒频交流电源系统 ➢ 发电机输出115V 400Hz
三相交流电 ➢ 希望输出 稳定 可控
系统故障
➢ 衡量发电机 输出标准 ➢ 实际不能与标准 完全相符 ➢ 标准附近 一定范围内 波动
偏离标准太远
故障
系统故障
离115V远 电压 故障(过压/欠压)
离400Hz远 频率 故障(过频/欠频)
过压时 断开 GCB GCR 发电机 不发电 不输出
故障保护方式
短时间超标又迅速回到标准值 防止假信号 断开 GCB、GCR
延 检测到过压时
时 电
GCR、GCB 不会立即关断
路 先观察实际情况，再判断是否关断
故障保护方式
允许时间内
电压正常 电压异常
采取措施 不采取措施
允许时间指的是 延时时间
故障保护方式
系统故障
控制 GCR GCB 实现 不同机型 控制方法不一样 为了 保险起见 都断开
供不供电 发不发电
GCB GCR
故障保护方式
根据航空电源国际标准 单相 电压过压值为132V 三相 平均电压过压值为130V
调压器 保持115V 稳定电压
故障保护方式
过压
原因: 调压器 失效 危害: 承受更大 负荷
不是系统故障 导致欠频/欠压 保护电路发出 保护信号
发动机/APU 关断 转速 降低 欠压欠频
不作为故障处理 不断开GCR 仅断开GCB
故障保护方式
浅析波音波音737NG飞机电子线路的常见故障及维修
浅析波音波音737NG飞机电子线路的常见故障及维修摘要：随着社会科技地不断发展，各种各样的交通工具被发明创造出来，飞机是交通工具中技术含量比较高的。
飞机的电子线路非常重要，其直接影响到了整个飞机运行的安全性，因此需要对飞机的电子线路发生的故障引起足够的关注，对其需要进行及时地维修，确保飞机在运行过程中电子线路的准确性以及安全性。
本文将基于波音737NG飞机电子线路的常见故障及维修进行分析。
关键词：波音737NG飞机；电子路线；常见故障；维修自改革开放以来，社会的经济在不断地增长，人们的生活水平也在不断地提高。
飞机已经成为人们生活中必不可少的交通工具，其给人们的出行带来了极大的方便，是人们日常生活中最为重要的交通工具之一。
飞机的运行环境实在空中，一旦发生故障，飞机出现降落，乘客的生命安全将很难得到保障。
近些年来，由于飞机电子线路的问题，导致飞机发生故障，造成很严重的安全的事故。
因此飞机的电子线路引起了人们极大的关注，对于波音737NG飞机而言，其在运行的过程中经常会发现一些电子线路的故障，需要对飞机电子路线时常发生的故障进行总结，然后对于每种故障发现的场景要进行详细分析，并找到对应的解决办法，这样可以在很大程度上降低了飞机电子路线发生故障的危险性，为乘客提供安全保障。
本文将针对波音737NG飞机，其在电子线路中发生过很多故障，本文将对常见的故障进行总结分析，并找到对应的维修方案。
一、飞机电子线路出现常见故障的原因飞机电子线路中常见故障主要有短路、断路、线路绝缘性差等。
电子线路出现故障源主要三方面：首先是导线和其他导线或飞机结构的摩擦致使的导线磨损和断裂；其次是接线片和销钉等接插件的松动、断裂、烧蚀及虚接等；最后是插头或插座松动、油液的腐蚀等情况。
通过对以上故障出现的原因进行分析，主要有以下几点原因：其一是因为在维护飞机期间，插件工作非常容易出现失误情况，从而引发不合理的插件安装情况。
其二是维修人员在维修飞机的过程中，采用的维修方案存在不完整性和不科学性等特点，飞机维修材料和当前维修标准出现不合理情况。
《飞机故障诊断一》课件
飞机故障诊断的定义
飞机故障诊断：通过对飞机运行状态、性能参数和异常声响等信息的监测，运用 专业知识和技术手段，对飞机各系统、部件是否存在故障进行判断和定位的过程 。
飞机故障诊断是保障飞行安全的重要环节，也是提高飞机可靠性和降低维修成本 的关键措施。
飞机故障诊断的重要性
保障飞行安全
及பைடு நூலகம்发现和排除故障，避免因故障导致的事故， 确保飞行安全。
案例二
某型飞机襟翼无法正常展开：经检查，襟翼控制油路中的液压泵内部磨损严重 ，导致泵无法提供足够的压力。更换液压泵后，故障排除。
PART 05
飞机电气系统故障诊断
电气系统常见故障类型
断路故障
电路中存在断开点，导 致电流无法流通。
短路故障
电路中存在低阻抗路径 ，导致电流不经过负载
直接流过。
接触不良故障
飞机故障诊断的常用工具与设备
VS
飞机故障诊断常用的工具与设备包括 万用表、示波器、频谱分析仪等。这 些工具与设备在诊断过程中起着至关 重要的作用，能够帮助维修人员快速 定位和修复故障，确保飞机的安全运 行。
PART 03
飞机发动机故障诊断
发动机常见故障类型
控制系统故障
电气故障
如传感器故障、控制元件失灵等 。
复合材料对飞机故障诊断的影响
材料特性
复合材料的特殊性质对故障诊断 提出了新的挑战和机遇，需要采 用特殊的检测和诊断方法。
无损检测
发展无损检测技术，实现对复合 材料损伤的精确检测和评估，提 高故障诊断的准确性。
跨学科合作
加强跨学科合作，整合材料科学 、力学、物理学和故障诊断技术 ，推动复合材料故障诊断技术的 发展。
2023-2026

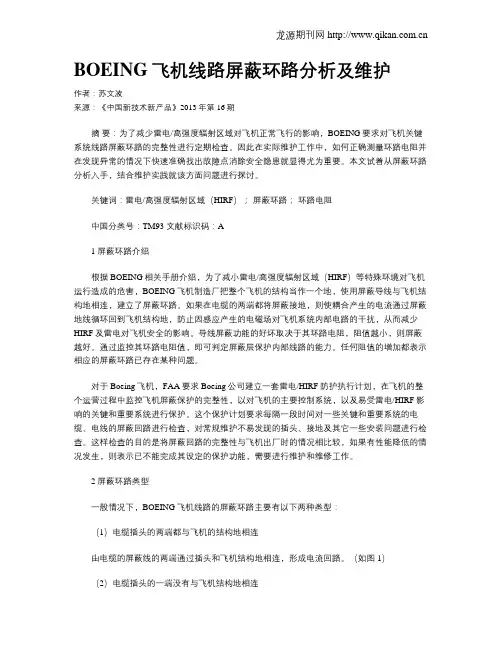

BOEING飞机线路屏蔽环路分析及维护
