对象关系在模型中的实现案例
基础软件部 1 对象关系在模型中的实现案例 —基础软件部 吴春云
一、案例介绍： 在一个项目中，存在多个业务对象，各个业务对象间存在各种关系。从结构上来看，对象关系可以分为依赖、继承、关联、聚合、组合，从数量上来看，对象关系可以分为一对一、一对多、多对多。本案例主要介绍如何在开发中通过代码来表示对象间的各种关系，并基于这种关系进行前后端数据交互及持久化。
二、关系的概念及实现： 1.结构关系 1.1继承 继承指的是一个类（称为子类、子接口）继承另外的一个类（称为父类、父接口）的功能，并可以增加它自己的新功能的能力。所以继承关系，确切的说是类与类之间的关系，但是对象又是类的实例，所以就这个角度理解为对象之间的关系，例如父与子的关系，动物与狗的关系，汽车与大众的关系等。 工作流结构部分的实体类:SysNode（环节）、SysTransactNode（办理环节）、SysActivityNode（活动环节）、SysDecisionNode（决策环节）应用了这种继承关系，使得子类拥有了父类环节中的属性，但子类本身代码大大简化，结构清晰。 public class SysTransactNode extends SysNode{} 基础软件部 2 public class SysActivityNode extends SysTransactNode{} public class SysDecisionNode extends SysTransactNode{}
1.2依赖
依赖就是一个对象A使用到了另一个对象B，而这种使用关系是具有偶然性的、临时性的、非常弱的，但是对象B的变化会影响到对象A。比如某人要过河，需要借用一条船，此时某人与一条船之间的关系就是依赖。表现在代码层面，一般指由局部变量、返回值建立的对于其他对象的调用关系，如对象B作为参数被对象A在某个方法中使用。 1.3关联 关联体现的是两个类之间语义级别的一种强依赖关系，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的，而且双方的关系一般是平等的。关联可以是单向、双向的。表现在代码层面，为被关联类B以类的属性形式出现在关联类A中，也可能是关联类A引用了一个类型为被关联类B的全局变量。 1.4聚合 聚合是关联关系的一种特例，它体现的是整体与部分的关系，即has-a的关系。此时整体与部分之间是可分离的，它们可以具有各自的生命周期，部分可以属于多个整体对象，为多个整体对象共享，比如计算机与CPU、公司与员工的关系等。表现在代码层面，和关联关系是一致的，只能从语义级别来区分。 1.5组合 组合也是关联关系的一种特例，它体现的是一种contains-a的基础软件部 3 关系，这种关系比聚合更强，也称为强聚合。它同样体现整体与部分间的关系，但此时整体与部分是不可分的，整体的生命周期结束也就意味着部分的生命周期结束，比如人和人的大脑。表现在代码层面，和关联关系是一致的，只能从语义级别来区分。 2.数量关系 2.1一对一 一个人对应一个身份证号，一个身份证号对应一个人；通过身份证号能找到具体的人，通过具体的人也能得到身份证号，不会重复。这里人和身份证号的关系就是一对一关系。 2.2一对多(多对一) 一个班级有多个学生，但是这个班级只有一个班主任。在这个班级中随便找一个人，就会知道他们的班主任是谁；知道了这个班主任就会知道有哪几个学生。这里班主任和学生的关系就是一对多，学生和班主任的关系是多对一关系。 2.3多对多 一个班级有多个学生，他们有语文课、数学课、英语课等多门课。一门课有多个人上，一个人可以上多门课。这里学生和课程的关系就是多对多关系。 3.关系的实现 基础平台中，权限规则与基本规则是一对一的关系，字典与字典项是一对多的关系，下面分别介绍如何在数据库层面、服务层面、Javascript层面来表示这两种关系。 基础软件部 4 3.1数据库层面： 数据库中业务对象对应为表或视图，对象关系对应为各表间的关联关系，具体可抽象为外键等和外部关联的字段。 a.一对一
在数据库中，建立权限规则表与基本规则表，在权限规则表中通过基本规则ID字段对应基本规则表的主键ID，以此种方式表示权限规则与基本规则的一对一关系。同样，可以在基本规则表中增加一个字段对应权限规则表的主键ID来建立一对一关联。可以根据实际业务需求来选择在哪方设置外键。 b.一对多
在数据库中，建立字典主表与字典从表，在字典从表中通过主表基础软件部
5 字典ID字段对应字典主表的主键ID，以此种方式表示字典与字典项的一对多关系。需要注意的是，在一对多的关系配置中，关系的维护方只能是多方，即只能在多方设置外键，这是与一对一关系不同的地方。 另外可以通过中间表的方式来表示一对多关系，如模块与功能权限，如下图所示：
在中间表中，通过模块ID、功能权限ID分别引用模块表、功能权限表的主键ID表示这种一对多关系。 3.2服务层面： Java中业务对象对应为实体，对象关系对应为实体间的映射， 在有了能够表示对象关系的表结构后，可以根据表结构设计java实体类，使用ORM框架配置实体类间的关系。下面使用Hibernate框架演示如何配置一对一、一对多关系。 a.一对一 public class SysAuthRule { @OneToOne(cascade = CascadeType.ALL) @JoinColumn(name = "GL_RULE_ID", referencedColumnName = "ID") private SysBaseRule sysBaseRule; }
上述代码在权限规则实体类中引用基本规则类型的属性，体现了基础软件部 6 上文所描述的关联关系，@OneToOne注解表示权限规则与基本规则是一对一的关系，@JoinColumn注解表示在权限规则表中通过GL_RULE_ID字段对应基本规则表的主键。 b.一对多 public class SysDict { @OneToMany(cascade = CascadeType.ALL)
@JoinColumn(name = "DICT_ID", referencedColumnName = "ID") private List sysSubDictList; }
上述代码在主字典实体类中使用list集合封装从字典类型的属
性，体现了上文所描述的组合关系，@OneToMany注解表示字典与字典项是一对多的关系，@JoinColumn注解表示在字典从表中通过DICT_ID字段对应字典主表的主键。 通过使用Hibernate框架进行配置后，在java类间的建立起相应的关系，并与数据库中表之间的关系相对应，使得前端业务数据按照对象关系生成sql语句得以执行。 3.3Javascript层面： 基于后端表结构、实体类设计，前端js借助Backbone的Model概念，通过配置Model间关系relations实现Model间的一对一、一对多关系，Js中Model对象就相当于java中的实体类。同时，引入数据模型列表Collection的概念，作为一对多Model的载体。 前端数据模型框架关系结构见下图： 基础软件部
7 a.一对一 var ModelRule = DetailModel.extend({ //基本规则子Model ... }); var ModelAuthRule = DetailModel.extend({ //权限规则主Model ... relations: [ //配置主Model与子Model的关系 { type: Backbone.HasOne, //一对一关系 key: 'sysBaseRule', //key的值需要与权限规则类中引用的基本规则类型的属性名一致 relatedModel: ModelRule //关联基本规则子Model } ] });
b.一对多 ModelSubDict = DetailModel.extend({ //从字典子Model
...
}
}); var SubCollection = Backbone.Collection.extend({ model: ModelSubDict //由从字典Model构成的从字典Collection }); var ModelDict = DetailModel.extend({ //主字典主Model ... relations: [ //配置主Model与子Model的关系 { 基础软件部 8 type: Backbone.HasMany, //一对多关系 key: 'sysSubDictList', //key的值需要与主字典类中引用的从字典类型的属性名一致 relatedModel: ModelSubDict, //关联从字典子Model
collectionType: SubCollection //关联从字典Collection } ] });
三、基于关系的数据交互：
服务层面DataBase层面Js层面依据请求sql，查询数据结果集，映射进实体由实体生成sql，发由数据库执行，生成持久化数据实体按照关联关系生成统一格式数据，返回前端
数据model回传统一格式数据，加载进实体中
1.数据库和服务层之间的交互： 1.1获取数据：依据由Hibernate生成的sql请求，从数据库查询数据，将结果集提返回并封装到具体的实体对象中。 1.2存储数据：服务层通过Hibernate，将业务数据按照对象关系生成执行sql语句，数据库执行sql，形成持久化数据。 2.Java层和前端之间的交互： 2.1提供数据供前端渲染：前端根据需要发起ajax请求服务层，服务层依据请求，将与业务相关的实体数据序列化为json字符串，提供给前端，前端将json字符串反序列化为Js对象数据，供Model渲染展示。 2.2将前端数据传回服务层处理：前端将对象数据序列化为json数据发送服务层，通过SpringMVC将序列化数据直接映射进实体中，或
空间统计方法-空间面板模型及案例分析,R实现代码

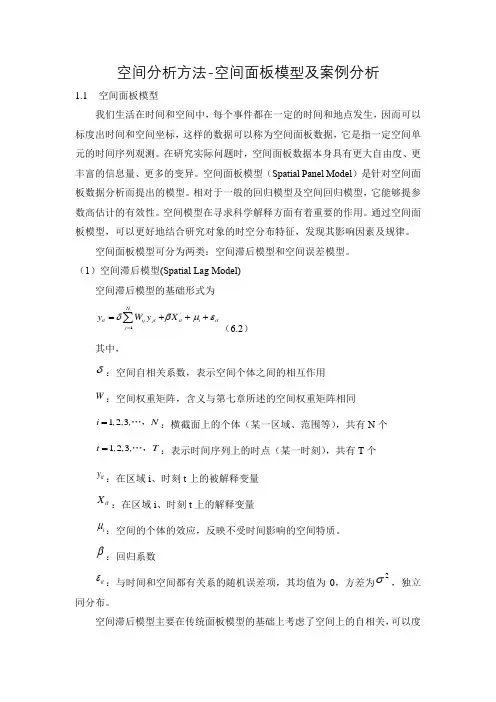

空间分析方法-空间面板模型及案例分析1.1 空间面板模型我们生活在时间和空间中，每个事件都在一定的时间和地点发生，因而可以标度出时间和空间坐标，这样的数据可以称为空间面板数据，它是指一定空间单元的时间序列观测。
