浅析中空玻璃用聚异丁烯密封胶的性能要求及其应用

合集下载

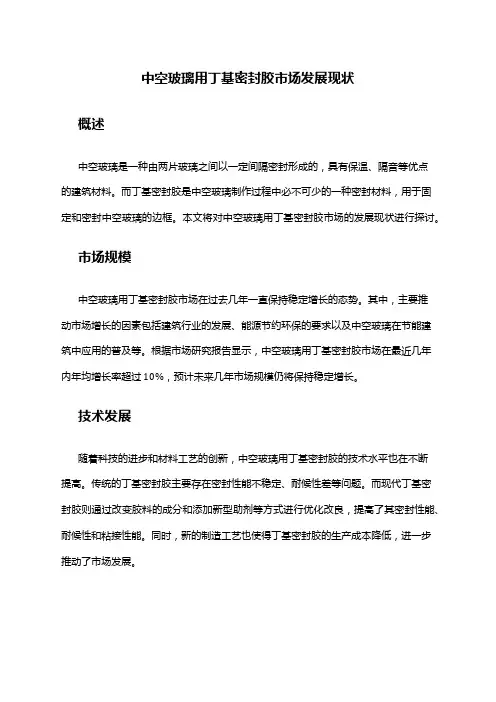

2024年中空玻璃用丁基密封胶市场发展现状

中空玻璃用丁基密封胶市场发展现状概述中空玻璃是一种由两片玻璃之间以一定间隔密封形成的，具有保温、隔音等优点的建筑材料。

而丁基密封胶是中空玻璃制作过程中必不可少的一种密封材料，用于固定和密封中空玻璃的边框。

本文将对中空玻璃用丁基密封胶市场的发展现状进行探讨。

市场规模中空玻璃用丁基密封胶市场在过去几年一直保持稳定增长的态势。

其中，主要推动市场增长的因素包括建筑行业的发展、能源节约环保的要求以及中空玻璃在节能建筑中应用的普及等。

根据市场研究报告显示，中空玻璃用丁基密封胶市场在最近几年内年均增长率超过10%，预计未来几年市场规模仍将保持稳定增长。

技术发展随着科技的进步和材料工艺的创新，中空玻璃用丁基密封胶的技术水平也在不断提高。

传统的丁基密封胶主要存在密封性能不稳定、耐候性差等问题。

而现代丁基密封胶则通过改变胶料的成分和添加新型助剂等方式进行优化改良，提高了其密封性能、耐候性和粘接性能。

同时，新的制造工艺也使得丁基密封胶的生产成本降低，进一步推动了市场发展。

市场竞争格局中空玻璃用丁基密封胶市场竞争激烈，主要厂商包括国内外的丁基密封胶制造商、玻璃制品企业以及建筑材料供应商等。

市场上存在多个品牌和多种型号的丁基密封胶产品，消费者可以根据自身需求和预算进行选择。

竞争格局主要体现在产品质量、价格、品牌声誉和售后服务等方面。

在竞争激烈的市场环境下，企业需要不断提升产品质量和技术水平，创新销售模式，提高品牌竞争力。

市场趋势和机遇中空玻璃用丁基密封胶市场未来发展的趋势和机遇主要包括以下几个方面： 1. 建筑行业的快速发展和对节能环保材料的需求增加，将进一步推动中空玻璃用丁基密封胶市场的发展。

2. 新型丁基密封胶的研发和应用，可以提高产品的性能，满足不同客户的需求，拓展市场空间。

3. 科技进步和制造工艺的创新，有助于降低产品成本，提高生产效率，进一步促进市场的发展。

4. 国家政策对建筑能源节约和环保要求的加强，将为中空玻璃用丁基密封胶市场带来更多机遇。

浅析中空玻璃丁基胶内溢及改善方法

中空玻璃丁基胶中空玻璃丁基胶即中空玻璃用丁基热熔密封胶，是以丁基橡胶、聚异丁烯为基料，配以少量的辅料，经过高温、捏合、真空搅拌而制成。

它属于热塑性中空玻璃密封胶，是中空玻璃的第一道密封，其主要作用有二：一是预固定间隔框和玻璃，起粘结作用；二是保持中空玻璃的密封性（水汽的渗透或惰性气体的泄露），延长中空玻璃的使用寿命。

1丁基密封胶的主要特性（1）具有永久塑性中空玻璃上墙后会因为温度和风荷载影响发生泵吸效应。

因丁基胶具备永久的塑性，故丁基胶随着腔体内气体的膨胀而拉伸，随着腔体内气体的收缩而回弹，确保中空玻璃腔体的不间断密封。

（2）与其它密封胶对比，丁基密封胶水蒸气渗透率极低，密封性能优异。

（3）剪切强度较高丁基胶对基材（玻璃、铝及不锈钢等）的黏合性较强，抵抗剪切滑动的能力较高，中空玻璃预压以后可承载一定重量的大片玻璃的下片，一定时间内不易滑片或坠片。

2丁基密封胶典型内溢案例丁基胶内溢不仅仅是外观质量问题，在中空玻璃长期使用过程中，内溢处往往也是密封薄弱处。

丁基胶内溢后无法完全复位，密封性能无法保证，从而导致水汽从玻璃边部进入腔体内，造成中空玻璃失效，Low-E膜层出现氧化（图1）。

图1 某项目中空玻璃丁基胶内溢处膜层氧化3丁基胶内溢原因分析及改善建议（1）生产因素为保证产品出厂初始外观质量，中空玻璃生产时一般要求丁基胶压满铝条不留白，不留伸缩移变空间，故丁基胶往往用量偏大和涂布偏上限，后期经过储存、运输、安装，极易造成丁基胶内溢。

改善建议：①常规铝间隔条侧面宽度一般为5 mm，建议生产时丁基胶涂布宽度4 mm，铝条边部两边各预留0.5 mm左右铝条露白，确保经过中空预压后丁基胶能完全覆盖铝条，不产生内溢现象。

②丁基胶涂布宽度与丁基胶涂布机的温度、气压、打胶速度相关。

建议丁基胶涂布机挤出温度控制在110～130 ℃，气压20 MPa左右，打胶速度35 m/min左右，不同的设备参数会有差异，所有的参数设置目的是为了保证合适的丁基胶用量及与基材的粘接性能。

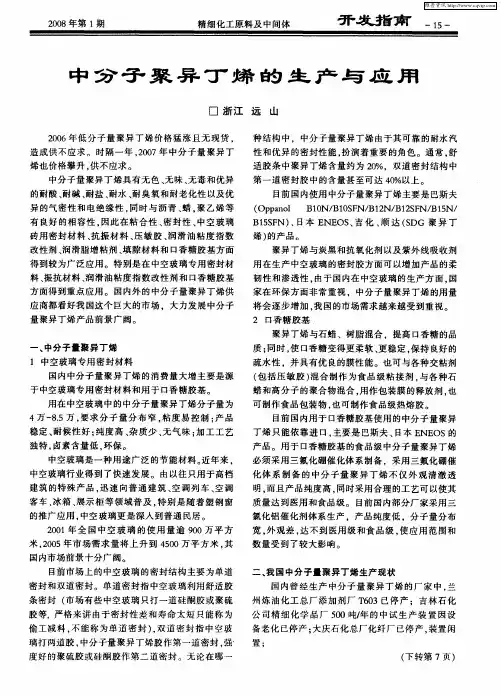

中分子聚异丁烯的生产与应用

（ｐｎｌＯｐａｏＢ１Ｎ／０ＦＢ１Ｎ／２Ｆ／５０Ｂ１ＳＮ／２Ｂ１ＳＮＢ１Ｎ／
有良好的相容性，因此在粘合性、密封性、中空玻璃
砖用密封材料、振材料、敏胶、滑油粘度指数抗压润改性剂、滑脂增粘剂、隙材料和口香糖胶基方面润填
Ｂ１ＳＮ）日本ＥＯＳ吉化、达（ＤＧ聚异丁５Ｆ、ＮＥ、顺Ｓ烯）的产品。
聚异丁烯与炭黑和抗氧化剂以及紫外线吸收剂用在生产中空玻璃的密封胶方面可以增加产品的柔韧性和渗透性，由于国内在中空玻璃的生产方面，国
产品。用于口香糖胶基的食品级中分子量聚异丁烯必须采用三氟化硼催化体系制备，采用三氟化硼催
独特，卤素含量低。环保。
中空玻璃是一种用途广泛的节能材料。近年来。中空玻璃行业得到了快速发展。由以往只用于高档建筑的特殊产品。迅速向普通建筑、调列车、调空空客车、冰箱、展示柜等领域普及。别是随着塑钢窗特的推广应用，中空玻璃更是深人到普通民居。２００１年全国中空玻璃的使用量逾９０万平方０
疏水性，并具有优良的膜性能。也可与各种交粘剂
１中空玻璃专用密封材料于中空玻璃专用密封材料和用于口香糖胶基。用在中空玻璃中的中分子量聚异丁烯分子量为４万一．，求分子量分布窄。度易控制：品８５万要粘产稳定、耐候性好；纯度高、质少、气味；工工艺杂无加

对中空玻璃外道密封胶的要求

表
中空玻璃二道密封胶的固化性能
密封胶品种项目 � � � 14 23 30 25 72 73 28 32 使用期/ 表干时间/ 1 1. 5 肖氏硬度 2 3 4 24 16 8 34 45 45 47 48 42 45 48 . 5 5 0 5 0 33. 5 36 39 45 45 16 27 3 1. 5 42. 5 48 11. 5 18 23 36 45 7. 5 11 20 37 45 17 25 3 1. 5 43 46 20. 5 26 30 46 5 1 30 5 0 13 28 29 45 20. 5 3 1. 5 20 35 16 28 40 33 20 5 0 4 5 35 90 6 14. 5 20 5 0 11 15 . 5
中空玻璃使用
了 6 500 万 L 聚硫密封胶 � 3 0封胶 �可以看到，在各类中空玻璃用弹性二道密封胶中，聚硫密封胶是市场的领导者 � 取得这一突出的地位不仅是由于聚硫中空玻璃密封胶具有独特的加工与产品综合性能，还因其拥有近 50 年的使用经验及对当今玻璃窗和建筑物的适用能力�
（或称一道）密封胶主要采用热塑性聚异丁烯（P I B）密封胶� 其主要作用为：降低水汽及气体在边缘的渗透性；在生产过程中发挥辅助作用，即在中空玻璃加工过程中将间隔条固定在合适的位置上 � 有些中空玻璃也采用双面胶带实现该辅助作用，但这种胶带并未经过水汽渗透控制检验，故此类中空玻璃并不能认为是双道密封 � 外道（或称二道）密封胶的作用是作为粘结剂将玻璃单元固定在一起，同时限制水分渗入及密封气体渗出� 二道密封胶可由不同的材料制得，其中最主要
建筑接缝密封与防水
对中空玻璃外道密封胶的要求
徐兵 1，

中空玻璃用双组份聚氨酯密封胶的研究

中空玻璃用双组份聚氨酯密封胶的研究孙辉;周朝栋;王少杰;刘明【摘要】以端羟基液体聚丁二烯、粗MDI为主要原料,复配制备中空玻璃用双组份聚氨酯密封胶.研究了NCO/OH比例、填料、增塑剂、扩链剂、粘接促进剂及催化剂含量对双组份聚氨酯密封胶性能的影响.【期刊名称】《玻璃》【年(卷),期】2019(046)004【总页数】6页(P42-47)【关键词】端羟基液体聚丁二烯;聚氨酯密封胶;NCO/OH比例;粘接促进剂【作者】孙辉;周朝栋;王少杰;刘明【作者单位】杭州之江有机硅化工有限公司杭州市311200;杭州之江有机硅化工有限公司杭州市311200;杭州之江有机硅化工有限公司杭州市311200;杭州之江有机硅化工有限公司杭州市311200【正文语种】中文【中图分类】TQ1710 引言中空玻璃是一种用两片（或三片）玻璃，使用高强度高气密性复合粘结剂，将玻璃片与铝合金框架粘结，具有良好的隔热、隔音、美观的新型建筑材料，其主要原材料包括玻璃、暖边间隔条、弯角栓、密封胶等［1,2］。

随着国人生活水平的不断提升，对于绿色、节能建筑的需求也越来越大，而包含中空玻璃单元的门窗系统是整个建筑上最薄的单元，其密闭性、隔热性往往决定了一个建筑单元的节能效果，在建筑节能上扮演着至关重要的角色［3-5］。

因此，提高中空玻璃单元的密闭性（包括水密性、气密性）、隔热性一直以来都是产业界最为关注的问题之一。

中空玻璃单元通常采用双道密封胶，即使用聚异丁烯胶作第一道密封，其水密性、气密性高但结构性差，因此需要配合使用具有结构粘接性的胶如有机硅胶、聚硫胶或者聚氨酯胶作为第二道密封［6］。

国内中空玻璃门窗系统二道密封胶一直以有机硅密封胶为主，其对中空玻璃基材具有良好的粘接性，也能满足长期耐紫外性能的要求，是隐框幕墙玻璃的不二选择［7］。

而聚硫胶、聚氨酯胶的耐紫外性能较有机硅胶稍差，但其水密性、气密性较有机硅胶更好，因此应用于有框玻璃单元尤其是阳光不能直接照射到密封胶上时，相比有机硅胶反而有一定的优势［8］。

中空玻璃一道密封胶的性能要求及施工技术

中空玻璃一道密封胶的性能要求及施工技术一道密封胶的化学成分决定着产品的物理性质和使用工艺适应性，同时对中空玻璃的密封性及透明性产生影响。

中空玻璃内外空气压力变化将引起边部胶缝位移并产生变动的拉应力．为提高中空玻璃持久的密封稳定性。

应设定接缝的结构尺寸和选择适宜模量的二道密封胶．以避免一道密封胶过早破坏。

中空玻璃采用两道密封胶粘结装配成稳定的玻璃结构，形成由双道密封组成的抗湿气渗透体系。

一道密封胶在中空玻璃自动生产线上的主要功能是实现间隔框一玻璃的定位组装，为二道密封胶的涂施、固化和中空玻璃成型提供基础。

一道密封胶不可能承担着结构粘结牢度和横向荷载的传递，但承担着抵御水蒸气渗透的有效密封，特别在充填惰性气体(例如氩气)的产品中可有效阻挡气体的渗透逸失。

一道密封胶的化学成分决定着产品的物理性质和使用工艺适应性，影响着中空玻璃使用中的密封及透明性。

中空玻璃边部结构尺寸和配套二道密封胶模量的选择，有利于减少一道密封胶过量位移下的破坏并提高持久密封稳定性。

1热熔丁基密封胶的主要成分目前一道密封主要采用热熔丁基密封胶．基础聚合物主要是聚异丁烯(PIB)均聚物．碳一碳主链不含双键，具有完全的非晶态特征．能粘着难粘材料(PE、EPDM等)的表面，具有石蜡类碳氢化合物的化学惰性，耐化学腐蚀，可溶于烃类溶剂．具有永久触粘性和极低的玻璃化温度(一60℃)，对气候和热老化稳定，对空气、湿气和其他气体渗透率极低。

丁基橡胶同PIB相容，也可部分用作基础原料。

丁基橡胶是异丁烯与异戊二烯的共聚物．具有基本相同的长而直的碳链化学结构，但由于含有不饱和键，可以硫化。

密封胶组分中添加有增粘剂、润滑剂、软化剂和填料等。

增粘剂主要用于增加初始粘结力，一般常用松香、古马隆树脂、歧化松香类树脂等，大多以固体粉末状加入。

润滑剂和软化剂常用来调整密封胶的操作工艺性能，一般采用高沸点的溶剂油、矿物油或氧化聚乙烯等。

但是这些组分中有些可能在热一紫外线辐照下挥发，过量添加可能在中空玻璃内部发雾，影响透明性。

中空玻璃结露的原因竟然是这些

中空玻璃作为材料和生产工艺均很成熟的玻璃制品，其产品质量有保障，在建筑物上被广泛的应用。

据不完全统计，2020年，我国有近5亿平方米的中空玻璃被使用。

由于个别中空玻璃生产企业管理存在问题，尤其在材料的选取、生产工艺控制和施工方面存在不足，造成其产品质量出现问题，最常见的是中空玻璃结露。

为了避免这种问题的出现，本文将在中空玻璃结露的原因方面做出分析。

1、中空玻璃露点中空玻璃露点是指中空玻璃间隔层中气体湿度达到饱和状态时，出现结露的温度。

也就是当水汽含量越高时，玻璃露点温度也就越高。

发生结露现象通常是玻璃内表面温度低于间隔层内空气露点时，空气中的水汽就会凝结在玻璃内表面。

2、边部密封材料对中空玻璃结露的影响边部密封材料主要是内道密封胶的丁基密封胶和外道密封胶的硅酮密封胶、聚硫密封胶，其主要作用为粘结组成中空玻璃的各种材料，使其成为一个整体，并具有防止水汽和其他气体进入中空玻璃间隔层内的作用。

丁基密封胶是一种以聚异丁烯橡胶为基料的单组份密封胶，具有极低的水汽透过率和良好的粘合性，它和外道密封胶一起构成一个优异的抗湿气系统，对于阻止外界空气中的水汽和其它气体向中空玻璃腔内渗透起着重要阻挡作用。

外道密封胶的作用是将玻璃、间隔条等材料粘结成为一个整体。

保证中空玻璃整体结构的稳定，因此其必须具有较强的粘结性和机械性能。

避免中空玻璃在使用过程中，由于动载荷和静载荷的作用，使其产生结构位移，从而保证内道密封胶和外道密封胶一起构成的抗湿气系统的稳定。

因此，作为中空玻璃保护结构的两道密封胶，其质量的好坏决定着中空玻璃整体质量和是否出现结露现象。

3、间隔材料对中空玻璃起雾结露的影响间隔材料主要有:铝间隔条、不锈钢间隔条、复合材料间隔条等。

间隔条起着承载干燥剂、配合密封和整体结构强度的作用。

间隔条的气孔透气性能是否优异直接影响干燥剂的工作能力的发挥，间隔条标准中规定间隔条的气孔透气性能应满足:当进口气压保持在0.5MPa 时，气压差值应不小于0.1 MPa，否则间隔条中的干燥剂无法正常发挥吸水作用。

聚(异)丁烯性能用途概述

聚(异)丁烯性能用途概述聚异丁烯包括二聚体、三聚体、低分子量聚异丁烯、中分子量聚异丁烯、高分子量聚异丁烯和超高分子量聚异丁烯四类。

二聚体二异丁烯是一种重要的有机化工原料，三聚体中三异丁烯主要用于汽油调和，国外有生产，三异丁基铝用作合成橡胶及其它聚烯烃的催化剂。

低分子量聚异丁烯（LPIB）由于热稳定性好、裂解无残炭、耐化学品及耐候等特点，因而被广泛用于润滑油添加剂、电绝缘材料、粘合剂、腻子胶以及其它高聚聚和物共混改性等领域。

中高分子量聚异丁烯用于制造各种粘合剂、热熔胶、压敏胶、密封胶、润滑油粘度指数改性剂、聚乙烯和石蜡改性剂、电绝缘材料、减振阻尼胶、自粘膜等。

聚异丁烯橡胶是由异丁烯在催化剂（三氟化硼）作用下聚合而得。

用于制造绝缘材料、电缆、胶板、耐酸碱防护服和衬里等橡胶制品。

聚异丁烯在高聚物中的应用主要是与高聚物并用来提高并用料的粘接力、柔性、耐老化性和电绝缘性。

（化工产品市场调研报告) 聚丁烯是以异丁烯为主和少量正丁烯共聚而成的液体，其结构几乎都是长链，并且具有一个双键的单烯烃。

聚丁烯与低分子聚异丁烯在使用中没有严格的区别，由于制备方法基本相同，因此不易严格区分。

但聚丁烯是以混合丁烯为原料，从结构上讲是异丁烯和正丁烯的共聚物，分子量较低，是一种粘稠液体。

主要作为合成润滑油使用。

而低分子聚异丁烯是由高纯度异丁烯为原料，结构上是异丁烯的均聚物，呈半固体状，其分子量一般比聚丁烯高，主要做为稠化剂使用。

低分子聚丁烯，因其不含蜡状物质而具有良好的电气特性，因此广泛用做电绝缘油。

由于它在300℃左右能全部分解而不留下残余物，可作为高温无积碳润滑油基础组分。

广泛应用到二冲程发动机油、电绝缘油、润滑，冷却液和生产低密度聚乙烯过程中的超高压压缩机汽缸油等。

低分子聚（异）丁烯因其优异的产品特性和环保特征，正使其在生产低烟型两冲程摩托车油、淬火油，链条油，胶粘剂，密封料、口香糖等中的用量逐年增加。

（1）、二冲程发动机油（化工产品市场调研报告)使用分子量为950左右的聚丁烯生产的二冲程发动机油可明显降低排烟量，减少积碳，降低腐蚀，清洁燃烧，因而被广泛用于脚踏车，链条锯，小船等用二冲程油的生产，是发达国家的保护环境的标准做法。

中空玻璃密封胶

中空玻璃二道密封胶的要求中空玻璃二道密封胶的要求根据当前标准，中空玻璃单元（IGU）弹性密封均为双道密封: 内道或称一道密封胶主要采用热塑性聚异丁稀（PIB）或丁基橡胶, 用以降低水汽及气体在密封边缘的渗透性，此外它还起着加工助剂的作用，以便在中空玻璃加工过程中将间隔条固定在合适的位置。

有些中空玻璃单元也采用双面胶带作加工助剂，但这种胶带并未经过水汽透过控制检验-故此种中空玻璃单元并不能认为是双道密封。

1. 引言根据当前标准，中空玻璃单元（IGU）弹性密封均为双道密封: 内道或称一道密封胶主要采用热塑性聚异丁稀（PIB）或丁基橡胶, 用以降低水汽及气体在密封边缘的渗透性，此外它还起着加工助剂的作用，以便在中空玻璃加工过程中将间隔条固定在合适的位置。

有些中空玻璃单元也采用双面胶带作加工助剂，但这种胶带并未经过水汽透过控制检验-故此种中空玻璃单元并不能认为是双道密封。

外道或称二道密封胶的功能是作为粘接剂，将玻璃单元固定在一起，同时限制水分转移到玻璃单元内及气体由单元内渗出。

二道密封胶可由不同的材料制得，不过最主要的有三种, 即:聚硫（PS）, 聚氨酯（PUR）和硅酮（SI）。

2007年, 全球生产的4.5亿多平方米中空玻璃使用了6,500万升聚硫密封胶, 3,000万升聚氨酯密封胶和1,500万升硅酮密封胶。

由这些数字可以明显地看出，在各类中空玻璃用弹性二道密封胶中，聚硫密封胶仍然是市场的领导者。

这一突出的地位不仅是由于聚硫中空玻璃密封胶具有独特的加工与产品综合性能, 还因其接近50年的长期使用经验及对当今玻璃窗和建筑物的适用性决定的。

一般来讲, 二道密封材料的最终选择应当考虑以下几点:（1）对边缘密封的性能（2）由整个玻璃系统提供的保护（3）二道密封胶在适用过程中所暴露的环境在日常实践中，上述指标或多或少导致人们对不同用范围选择不同的二道密封胶: 对于商业建筑用玻璃（玻璃幕墙，结构玻璃）一般首选的是硅酮胶，聚氨酯密封胶主要用于生产玻璃尺寸和形状基本相同的自动生产线，这种"普通"应用的玻璃可有较大的产量。

中空玻璃铝条打丁基胶标准

中空玻璃铝条打丁基胶标准中空玻璃铝条打丁基胶标准一、粘结材料选择在中空玻璃铝条打丁基胶的粘结材料选择上，应使用符合国家相关标准的优质丁基密封胶。

该胶应具有良好的粘结性能、防水性能和耐久性能。

二、粘结工艺要求1.铝条与玻璃之间的粘结表面应清洁、干燥，无油污或其他杂质。

2.丁基胶的涂抹应均匀、饱满，避免出现断点或漏涂。

3.在粘结过程中，应保证铝条与玻璃之间的间隙均匀，避免出现间隙过大或过小的情况。

4.粘结后，应进行压力测试，确保铝条与玻璃之间的粘结质量。

三、粘结面积确定1.根据玻璃尺寸和设计要求，确定铝条的形状和尺寸。

2.根据铝条的形状和尺寸，确定丁基胶的涂抹面积。

一般情况下，涂抹面积应不小于铝条与玻璃接触面的面积。

四、粘结强度测试1.在丁基胶完全固化后，应进行粘结强度测试。

测试应按照国家相关标准进行。

2.测试包括拉伸强度测试、撕裂强度测试和剥离强度测试等。

测试结果应符合设计要求。

五、安全性要求1.使用的丁基胶应符合国家相关标准，保证其安全性和环保性。

2.在粘结过程中，应注意避免铝条与玻璃之间的间隙过大或过小，以免影响安全性。

3.在使用丁基胶时，应注意安全使用说明，避免出现安全事故。

六、耐久性要求1.丁基胶应具有较好的耐久性，能够经受住自然环境和气候条件的考验。

2.在长期使用过程中，铝条与玻璃之间的粘结界面不应出现龟裂、脱落等现象。

3.在使用过程中，应定期进行检查和维护，及时发现并处理可能出现的问题。

七、环保性要求1.使用的丁基胶应符合国家环保标准，保证其环保性。

2.在施工过程中，应注意避免浪费材料和污染环境。

3.在使用过程中，应注意节约能源和资源，促进可持续发展。

八、施工及维护便利性要求1.丁基胶的施工应简单易行，方便操作。

2.在粘结过程中，应注意避免出现气泡或杂质等影响施工质量的因素。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ＭａＱｅｉｊｉｎｇＡｄｈｅｓｉｏｎＳｏｃｉｅｔｙ，Ｂｅｉｊｉｎｇ１０００８４，Ｃｈｉｎａ；２．ＺｈｅｎｇｚｈｏｕＺｈｏｎｇｙｕａｎＡｐｐｌｉｅｄＴｅｃｈｎｏｌｏｇｙＲｅｓｅａｒｃｈａｎｄ
Ｋｅｙｗｏｒｄｓ：ｉｎｓｕｌａｔｉｎｇｇｌａｓｓ；ｐｏｌｙｉｓｏｂｕｔｅｎｅ；ｓｅａｌａｎｔ；ａｐｐｌｉｃａｔｉｏｎ
随着中空玻璃产量迅速增长，中空玻璃用聚异丁烯（ＰＩＢ）热熔密封胶（俗称丁基密封胶）产品也步入规
ｐｅｒｍｅａｂｉｌｉｔｙ．Ｔｈｅｐａｐｅｒｉｎｔｒｏｄｕｃｅｓｔｈｅｂａｓｉｃｃｏｍｐｏｎｅｎｔｓ，ｐｅｆｒｏｍａｒｎｃｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｔｈｅｓｅａｌａｎｔａｎｄｉｔｓａｐｐｌｉｃａｔｉｏｎｉｎｉｎｓｕａｈｉｎｇｇｌａｓｓ．Ｉｔｐｏｉｎｔｓｏｕｔｔｈａｔｔｈｅｓｔａｎｄａｒｄｏｆｐｏｌｙｉｓｏｂｕｔｅｎｅｓｅａｌａｎｔｓｈｏｕｌｄｂｅｄｅｖｅｌｏｐｅｄｐｒｏｐｅｒｌｙｉｎｏｒｄｅｒｔｏｍｅｅｔｔｈｅｄｅｍａｎｄｓｏｆｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆｔｈｅｐｒｏｄｕｃｔｓ．
１丁基密封胶的组成密封胶的工艺性能和密封性能取决于产品配方
他气体渗透率极低，较低的表面能使其对ＰＥ、ＥＰＤＭ等难粘性材料形成浸润和触粘，玻璃化温度极低（一６０ ℃），能随外力作用反复变形。但也有缺点，由于ＰＩＢ
ＤｅｖｅｌｏｐｍｅｎｔＣｏ．，Ｌｔｄ．，Ｚｈｅｎｇｚｈｏｕ，Ｈｅ＇ｎａｎ４５０００７，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｐｏｌｙｉｓｏｂｕｔｅｎｅｓｅａｌａｎｔｉｓａｋｉｎｄｏｆｈｏｔ — ｍｅｌｔｖｉｓｃｏｐｌａｓｔｉｃｍａｔｅｉｒａｌｗｉｔｈｔｈｅｆｅａｔｕｒｅｏｆｎｏｔｂｅｉｎｇｃｕｉｎｒｇａｎｄｌｏｗｇａｓ
溶于烃类溶剂，所以丁基密封胶不耐油。聚异丁烯分
子结构如下：
组成。丁基密封胶的基胶是聚异丁烯（ＰＩＢ），为黏性流体，相对分子质量在４万一９万之间，其用量一般在
收稿日期：２０１３ — ０１ — ０６
十ＣＨ厂Ｈ —ＣＨ～ｃＨ
研究与应用
一
浅析中空玻璃用聚异丁烯密封胶的性能要求及其应用
马启元，崔洪
（１．北京粘接学会，北京１０００８４；２．郑州中原应用技术研究开发公司，河南郑州４５０００７）
摘要：以聚异丁烯为基础的密封胶是热熔黏塑性材料，具有不固化、气体渗透率低等特点。本文介绍了丁基密封胶的基
中图分类号：ＴＵ５７８
文献标识码：Ｂ
ＤｉｓｃｕｓｓｉｏｎｏｎｔｈｅＰｅｒｆｏｒｍａｎｃｅＲｅｑｕｉｒｅｍｅｎｔｓｏｆＰｏｌｙｉｓｏｂｕｔｅｎｅＳｅａｌａｎｔｆｏｒＩｎｓｕｌａｔｉｎｇＧｌａｓｓａｎｄＩｔｓＡｐｐｌｉｃａｔｉｏｎ
４０％以上。ＰＩＢ是非晶态ｃ —Ｃ主链均聚物，不含双
键，永不固化，具有与石蜡类碳氢化合物相近的化学惰性，赋予丁基密封胶优异的耐化学腐蚀性，以及耐
气候、热和浸水老化性。丁基密封胶的空气、湿气和其
模化生产，应用技术明显提高。本文将着重分析丁基密封胶的组成、性能要求及应用。
ｌ
ＣＨ３
作者简介：马启元，男，教授级高级工程师，享受国务院津贴的突出贡献工程技术专家，本刊编委。Ｅ — ｍａｉｌ：ｑｙｍ２Ｏ０８＠ｙａｈｏｏ．
本组成、性能要求及其在中空玻璃中的应用，提出应制定合理的丁基密封胶标准，以保证产品能满足实际应用的需要。
关键词：中空玻璃；聚异丁烯；密封胶；应用
文章编号：１００７ — ４９７Ｘ（２０１３）一１３ — ０００１ — ０５
