FF-510酸性光亮镀铜工艺
FF-510 酸性光亮镀铜工艺
• 用途和特点：
• 快速光亮和特高的填平度、光亮度。
• 广泛的电流密度范围都可得到镜面光亮镀层，低电流密度区也可得到极高的填平性和光亮度的镀。
• 工作温度范围宽， 18 -40 摄氏度 都可得到较好镀层。
• 杂质容忍生气勃勃高，镀层不易起针孔、麻点、白雾。
• 操作简便，光亮剂消耗电少。
• 光亮剂稳定性特高，兼容性能好，能与任何光亮剂混用，转缸易。
• 操作简单，维护方便。材料来源广泛，成本较低。
• 工艺配方及操作条件：
范围 标准
硫酸铜 120 -200g /L 180g /L
硫酸 40 -90g /L 70g /L
氯离子 50-90mg/L 60mg/L
FF-510 开缸剂 2-8mg/L 4ml/L
FF -510A 剂 0.3~0.6ml/L 0.5ml/L
FF-510B 剂 0.4~0.8ml/L 0.5ml/L
温度 18~ 40 摄氏度 28 摄氏度
阴极电流密度 1.5~ 8A /dm2
阳极 ( 磷铜板 ) 含磷 0.1~0.3%
搅拌 阴极移动或空气搅拌
电压 2~10V
• 溶液的配制：
• 在备用槽内，将谁知盘中餐量的硫酸铜用总体积 1/2 的热水（已用硫酸调 PH 为 1 左右）溶解。
• 加入 2g /L 活性炭，搅拌 1 小时，静置后用过滤机过滤溶液到镀槽内。
• 将计算量中余下的浓硫酸在搅拌条件下慢慢加到上述溶液内，加水到规定体积，搅拌并冷却到室。
• 通过分析，补加盐酸，使氯离子达到标准。
• 用小电流将镀液电解 3~5 小时。
• 在搅拌条件下，加入 FF-510 添加剂，再电解数小时后，投入正式生产。
• 槽液的维护管理：
• 槽液浓度： 25 摄氏度 时约 25Be
• 镀液温度 10 -40 摄氏度 。 ( 取中间温度 20 -28 摄氏度 为宜 )
• 阳极含磷量 0.1~0.3%( 其它铜阳极会导致泥渣产生，这些泥渣很细微，难过滤，易引起镀层粗糙及麻点。 )
• 搅拌最好用空气搅拌，同时配合阴极摇摆。
• 镀液成分及添加剂的作用及管理。
硫酸铜：是铜离子的主要来源，过量及温度低时，易在阳极结晶沉淀出来，使电阴增大，电流下跌，低电流区光亮度及填平度下隆，含量过低，高区易烧焦，光亮剂消耗量增大。
硫酸：能提高镀液导电率。但浓度太高，会使硫酸铜溶解度下降，在阳极结晶沉淀出来，光亮剂消耗大，填平度下降 。硫酸太小，低电流区光亮度及填平度差，阴极溶解不良，电阴大。
氯离子：做催化剂用，开缸时添加，平时一般不加 ( 因为有自来水的氯离子补充，但应保持在 30~120mg/L) ，如不足，高电流会有一块不亮，出现树状条纹。太高，镀层光亮及填平度差。
• 添加剂的作用和控制：
添加剂的消耗以每千安培小时计：
FF-510 酸性镀铜添加剂 消耗量 (KAh)
FF -510A 50-80ml
FF-510B 50-80ml
FF-510 开缸剂 30-50ml
FF-510 开缸剂：开缸、黑心缸或加硫酸铜时使用，支持光亮剂， A 、 B 做出高填平光亮镀层，并消除针孔。
FF -510A ：使低电流区施镀良好， A 剂过多会造成麻砂及针孔，高区烧焦，可加入 B 剂抵消。
FF-510B ：高区获得高填平光亮镀层。
• 常见故障及故障原因
故障现象 故障原因
镀层烧焦 • 槽液温度过低
• 硫酸铜过低
• CI ”小于 10mg/L
• FF-510B 剂不足或 A 剂过量。
低电流区不亮 • 槽液温度过高
• 硫酸含量过低或者阳极面积不足。
• 镀液中有产生铜粉。
d 、 FF-510B 剂不足。
麻砂、针孔 • CI ￣大于 120mg/L.
• FF -510A 剂过量。
• FF-510 开缸剂不足。
镀液中有悬浮物。
整平性差、光亮性不足 • CI ￣小于 10mg/L
• CI ￣大于 120mg/L
• FF -510A 剂不足。
910酸铜光亮剂
910硫酸铜光亮剂
一、特点
·可获得完美的镜面光泽。
·光亮性、整平性能提高。特别是在低电流的情况下光泽更加完美。
·操作温度范围很广（18~35℃），在高温态状下（40℃）也可以进行电镀。
·填平效果好。
·光亮剂消耗少，经济实惠。
·不会受光亮剂分解的影响。
二、溶液成分
原料 范围 标准（开缸）
硫酸铜 160~240克/升 200克/升
硫酸 40~90克/升 60克/升（即34毫升/升）
比重=1.84的硫酸
氯离子 30~120毫克/升 60毫克/升
910A 0.4~0.6毫升/升 0.6毫升/升
910B 0.4~0.6毫升/升 0.5毫升/升
910C 6~8毫升/升 7毫升/升
温度 18~35℃ 搅拌
阴极电流密度 1.5~8A/dm2 4A/dm2
阳极 磷铜
过滤 连续过滤
四、添加剂的作用
酸铜910 C开缸剂：开缸剂不足时，镀层高、中电流密度区出现凹凸起伏的条纹。含量过多时镀层出现起雾现象。开缸剂含适量的910B主光剂和湿润剂。
酸铜910 A主光剂：910 A主光剂含量过低时，整个电流密度区的填平度会下降；含量多时，镀层出现针孔，低电流密度区没有填平度，与其他位置的镀层有明显分界，但仍光亮。
酸铜910B主光剂：910B主光剂含量不足时，镀层高电流密度区极容易烧焦；含量过多时，镀层出现起雾现象且填平能力下降，低电流密度区光亮度变差。
六、添加剂的消耗：
添加剂 消耗量（1000安培小时）
五金电镀 塑胶电镀
酸铜910 A主光剂 60-90ml 50-70ml
酸铜910 B主光剂 50-80ml 50-70ml
酸铜910 C开缸剂 50-80ml 40-60ml
电镀通用配方大全(2)
电镀通用配方大全（2）
氯化物镀镍液
配方1
组分 g/L 组分 g/L 氯化镍 200 硼酸 30-50 硫酸镍 100
2PH值为2.5-4；温度为40-70?；电流密度为3-10A/dm。
配方2
组分 g/L 组分 g/L 氯化镍 300 硼酸 30-40
2PH值为3.8；温度为55?；电流密度为1-13A/dm。
全硫酸盐镀镍液
配方
组分 g/L 组分 g/L 氯化镍 300 硼酸 40
2温度为46?；PH值为3.0-5.0；电流密度为2.5-10A/dm。
其他镀镍液
配方1
组分 g/L 组分 g/L 氯硼酸镍 300-450 硼酸 30-40 氟硼酸 5-40
2PH值为2.0-3.0；温度为40-80?；电流密度为2.5-20A/dm。
配方2
组分 g/L 组分 g/L 氯硼酸镍 220 硼酸 30 氟硼酸 4-38
2PH值为2.0-3.5；温度为37-77?；电流密度为2.5-10A/dm。
配方3
组分 g/L 组分 g/L 氨基磺酸镍 450 湿润剂 0.05 硼酸 30
2PH值为3.5-5.0；温度为38-60?；电流密度为2-16dm。
镀黑镍 第一类镀黑镍
配方1
组分 g/L 组分 g/L 硫酸镍 70-100 硫氰酸铵 25-35 硫酸锌 40-45 硫酸镍铵
40-60 硼酸 25-35
2阳极材料为镍板；PH值为4.5-5.5；温度为30-60?；电流密度为0.1-0.4A/dm。
配方2
组分 g/L 组分 g/L 硫酸镍 60-75 硫氰酸铵 12.5-15 硫酸锌 30 硫酸镍铵
35-45
2阳极材料为镍板；PH值为5.8-6.1；温度为25-35?；电流密度为0.05-0.15A/dm。
配方3
组分 g/L 组分 g/L 硫酸镍 75 氯化铵 30 硫酸锌 30 硫氰酸钠 15
福建不锈钢镀铜工艺流程
福建不锈钢镀铜工艺流程
福建不锈钢镀铜工艺是一种将铜层附着在不锈钢表面的技术，以增加不锈钢的美观性和耐腐蚀性。下面将详细介绍福建不锈钢镀铜工艺的流程。
在福建不锈钢镀铜工艺流程中，准备工作是非常重要的。操作人员需要确保工作环境整洁，工具和设备的清洁程度，以及所需的材料和药剂的准备。这些准备工作的质量直接影响到后续工艺的效果。
接下来，将不锈钢工件进行清洗。清洗工件的目的是去除表面的油污、灰尘和其他杂质，以确保铜层能够牢固地附着在不锈钢表面。清洗可以采用多种方法，如机械清洗、化学清洗等。其中，化学清洗是常用的方法，可以使用碱性清洗液或有机溶剂进行清洗。
清洗完毕后，需要对不锈钢工件进行酸洗。酸洗是为了去除不锈钢表面的氧化层和铁锈，以提高镀铜层的附着力。常用的酸洗液有硫酸、盐酸等。在酸洗过程中，需要注意控制酸洗液的浓度和温度，以及酸洗时间，以避免对不锈钢表面造成过度腐蚀。
完成酸洗后，进行活化处理。活化处理是为了去除酸洗后残留在不锈钢表面的酸性物质，以及恢复表面的电化学性能。活化处理可以采用酸性活化液或碱性活化液。活化时间和温度需要根据具体情况进行控制，确保处理效果良好。
接下来是镀铜工艺。在福建不锈钢镀铜工艺中，常用的镀铜方法有电解镀铜和化学镀铜。电解镀铜是通过电流来使铜离子在不锈钢表面还原成铜层的方法，而化学镀铜则是利用化学反应在不锈钢表面生成铜层。镀铜工艺的选择需要根据具体要求和条件来确定。
在镀铜完成后，需要对镀铜层进行保护处理。保护处理可以采用涂层、喷涂或其他方式来进行。保护处理的目的是增加镀铜层的耐腐蚀性和抗氧化性，以延长其使用寿命。
福建不锈钢镀铜工艺流程包括准备工作、清洗、酸洗、活化处理、镀铜和保护处理等步骤。每个步骤都需要严格控制条件和操作，以确保镀铜层的质量和效果。福建不锈钢镀铜工艺的应用，使得不锈钢具有更好的外观和耐腐蚀性能，广泛应用于建筑、家居、汽车等领域。
常用电镀技术的术语
电镀镀层要求
第1页,共9页 常用电镀技术术语
电镀技术常用术语
一、电镀层种类
1、 硬铬 在严格控制温度与电流密度（较装饰镀铬高）的条件下，从镀铬液中获得的硬度较高、耐磨性好的硬铬层。
2、 乳色铬 通过改变镀铬溶液的工作条件，获得的孔隙少、具有较高抗蚀能力、而硬度较低的乳白色铬镀层。
二、氧化及钝化
1、 阳极氧化 通常指铝或铝合金制品或零件，在一定的电解液中和特定的工作条件下作为阳极，通过直流电流的作用，使其表面生成一层抗腐蚀的氧化膜的处理过程。
2、 磷化 钢铁零件在含有磷酸盐的溶液中进行化学处理，使其表面生成一层难溶于水的磷酸盐保护膜的处理过程。
3、 发蓝 钢铁零件在一定的氧化介质中进行化学处理，使其表面生成一层蓝黑色的保护性氧化膜的处理过程。
4、 化学氧化 在没有外电流作用下，金属零件与电解质溶液作用，使其表面上生成一层氧化膜的处理过程。
5、 电化学氧化 以浸入一定的电解质溶液中的金属零件作为阳极，在直流电作用下，使其表面生成氧化膜的电化学处理过程。
6、 化学钝化 在没有外电流作用下，金属零件与电解质溶液作用，使其表面上生成一层钝化膜的处理过程。
7、 电化学钝化 以浸入一定电解质溶液中的金属零件作为阳极，在直流电作用下，使其表面生成一层钝化膜的处理过程。
三、电解
1、 电解 在外电流通过电解液时，在阳极和阴极上分别进行氧化和还原反应，将电能变为化学能的过程。
2、 阳极电解 以零件作为阳极的电解过程。
3、 阴极电解 以零件作为阴极的电解过程。
四、镀前处理
1、 化学除油 在含碱的溶液中，借助皂化和乳化作用，除去零件或制品表面油垢的过程。
2、 有机溶剂除油 利用有机溶剂对油垢的溶解作用，除去零件或制品表面油垢的过程。
3、 电化学除油（即电解除油） 在含有碱的溶液中，以零件作为阳极或阴极，在电流作用下，除去零件或制品表面油垢的过程。
4、 化学酸洗 在含酸的溶液中，除去金属零件表面的锈蚀物和氧化物的过程。
BF无氰碱铜工艺研究
.

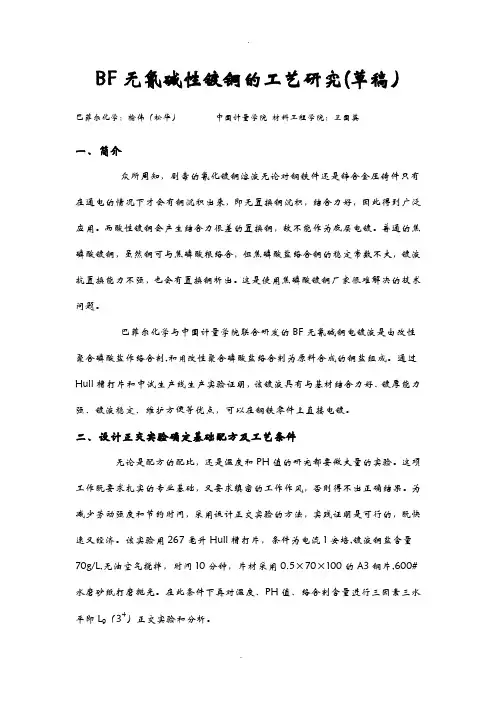

. BF无氰碱性镀铜的工艺研究(草稿）
巴菲尔化学：榆伟（松华） 中国计量学院 材料工程学院：卫国英
一、简介
众所周知，剧毒的氰化镀铜溶液无论对钢铁件还是锌合金压铸件只有在通电的情况下才会有铜沉积出来，即无置换铜沉积，结合力好，因此得到广泛应用。而酸性镀铜会产生结合力很差的置换铜，故不能作为底层电镀。普通的焦磷酸镀铜，虽然铜可与焦磷酸根络合，但焦磷酸盐络合铜的稳定常数不大，镀液抗置换能力不强，也会有置换铜析出。这是使用焦磷酸镀铜厂家很难解决的技术问题。
巴菲尔化学与中国计量学院联合研发的BF无氰碱铜电镀液是由改性聚合磷酸盐作络合剂,和用改性聚合磷酸盐络合剂为原料合成的铜盐组成。通过Hull槽打片和中试生产线生产实验证明，该镀液具有与基材结合力好、镀厚能力强、镀液稳定、维护方便等优点，可以在钢铁零件上直接电镀。
二、设计正交实验确定基础配方及工艺条件
无论是配方的配比，还是温度和PH值的研究都要做大量的实验。这项工作既要求扎实的专业基础，又要求缜密的工作作风，否则得不出正确结果。为减少劳动强度和节约时间，采用设计正交实验的方法，实践证明是可行的，既快速又经济。该实验用267毫升Hull槽打片，条件为电流1安培,镀液铜盐含量70g/L,无油空气搅拌，时间10分钟，片材采用0.5×70×100的A3钢片,600#水磨砂纸打磨抛光。在此条件下再对温度、PH值、络合剂含量进行三因素三水平即L9（34）正交实验和分析。 .
. 因素
铜基材镀镍工艺

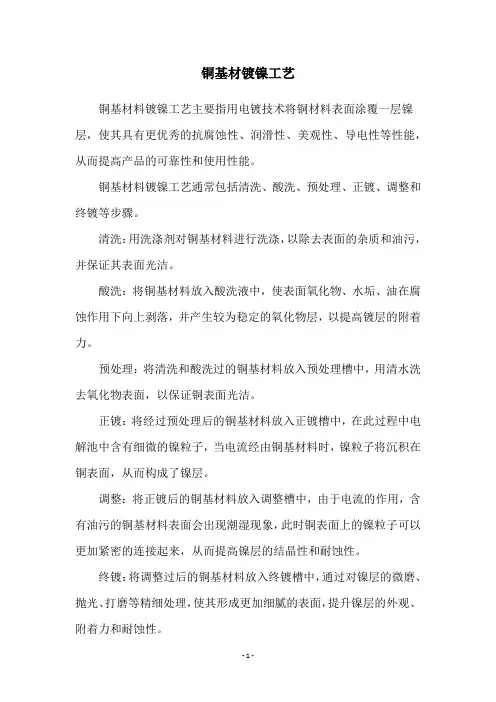

- 1 - 铜基材镀镍工艺
铜基材料镀镍工艺主要指用电镀技术将铜材料表面涂覆一层镍层，使其具有更优秀的抗腐蚀性、润滑性、美观性、导电性等性能，从而提高产品的可靠性和使用性能。
铜基材料镀镍工艺通常包括清洗、酸洗、预处理、正镀、调整和终镀等步骤。
清洗：用洗涤剂对铜基材料进行洗涤，以除去表面的杂质和油污，并保证其表面光洁。
酸洗：将铜基材料放入酸洗液中，使表面氧化物、水垢、油在腐蚀作用下向上剥落，并产生较为稳定的氧化物层，以提高镀层的附着力。
预处理：将清洗和酸洗过的铜基材料放入预处理槽中，用清水洗去氧化物表面，以保证铜表面光洁。
正镀：将经过预处理后的铜基材料放入正镀槽中，在此过程中电解池中含有细微的镍粒子，当电流经由铜基材料时，镍粒子将沉积在铜表面，从而构成了镍层。
调整：将正镀后的铜基材料放入调整槽中，由于电流的作用，含有油污的铜基材料表面会出现潮湿现象，此时铜表面上的镍粒子可以更加紧密的连接起来，从而提高镍层的结晶性和耐蚀性。
终镀：将调整过后的铜基材料放入终镀槽中，通过对镍层的微磨、抛光、打磨等精细处理，使其形成更加细腻的表面，提升镍层的外观、附着力和耐蚀性。 - 2 -
添加剂对酸性镀铜耐蚀性的研究
２０１１年７月 电镀与环保 第３ｌ卷第４期（总第１８０期） ・１５・
添加剂对酸性镀铜耐蚀性的研究
Ａ Ｒｅｓｅａｒｃｂ Ｏｉｌ Ｅｆｆｅｃｔｓ ｏｆ Ａｄｄｉｔｉｖｅｓ Ｏｉｌ Ｃｏｒｒｏｓｉｏｎ Ｒｅｓｉｓｔａｎｃｅ
ｏｆ Ａｃｉｄｉｃ Ｃｏｐｐｅｒ Ｅｌｅｃｔｒ０ｐｌａｔｉｎｇ
刘启承
（重庆一三六地质队，重庆４０１１４７） ＬＩＵ Ｑｉ—ｃｈｅｎｇ （Ｔｈｅ Ｇｅｏｌｏｇｙ Ｔｅａｍ １３６ ｏｆ Ｃｈｏｎｇｑｉｎｇ，Ｃｈｏｎｇｑｉｎｇ ４０１１４７，Ｃｈｉｎａ）
摘要： 研究了酸性镀铜工艺中两种添加剂的质量浓度对铜镀层的影响。实验通过塔菲尔方程测定了在不同镀液中所得镀 层的耐蚀性能，并研究了ＰＥＧ和ｃ１一共同存在时对镀层耐蚀性能的影响。通过实验总结出了ＰＥＧ和Ｃ１一之间在一定的质量 浓度下的协同规律和最佳比例。 关键词：酸性镀铜；ＰＥＧ；氯离子；塔菲尔曲线 Ａｂｓｔｒａｃｔ：Ｔｈｅ ｅｆｆｅｃｔｓ ｏｆ ｔｈｅ ｍａｓｓ ｃｏｎｃｅｎｔｒａｔｉｏｎ ｏｆ ｔＷＯ ａｄｄｉｔｉｖｅｓ ｏｎ ｃｏｐｐｅｒ ｃｏａｔｉｎｇ ｉｎ ａｃｉｄｉｃ ｃｏｐｐｅｒ ｐｌａｔｉｎｇ ｗｅｒｅ ｉｎｖｅｓｔｉｇａｔｅｄ． Ｔｈｅ ｃｏｒｒｏｓｉｏｎ ｒｅｓｉｓｔａｎｃｅ ｏｆ ｔｈｅ ｃｏａｔｉｎｇｓ ｏｂｔａｉｎｅｄ ｉｎ ｄｉｆｆｅｒｅｎｔ ｂａｔｈｓ ｗａｓ ｄｅｔｅｒｍｉｎｅｄ ｂｙ Ｔａｆｅ１ ｅｑｕａｔｉｏｎ ｉｎ ｅｘｐｅｒｉｍｅｎｔ．Ｔｈｅ ｅｆｆｅｃｔｓ ｏｆ ｃｏｅｘｉｓｔｅｄ ＰＥＧ ａｎｄ Ｃ１一ｏｎ ｔｈｅ ｃｏｒｒｏｓｉｏｎ ｒｅｓｉｓｔａｎｃｅ ｏｆ ｔｈｅ ｃｏａｔｉｎｇ ｗｅｒｅ ａｌｓｏ ｉｎｖｅｓｔｉｇａｔｅｄ．Ｔｈｅ ｓｙｎｅｒｇｉｓｔｉｃ ｌａｗ ａｎｄ ｏｐｔｉｍａｌ ｒａｔｉｏ ｏｆ ＰＥＧ ａｎｄ Ｃ１。ａｔ ａ ｃｅｒｔａｉｎ ｍａｓｓ ｃｏｎｃｅｎｔｒａｔｉｏｎ ｗｅｒｅ ｓｕｍｍａｒｉｚｅｄ ｔｈｒｏｕｇｈ ｅｘｐｅｒｉｍｅｎｔ． Ｋｅｙ ｗｏｒｄｓ： ａｃｉｄｉｃ ｃｏｐｐｅｒ ｐｌａｔｉｎｇ；ＰＥＧ；ｃｈｌｏｒｉｄｅ ｉｏｎ；Ｔａｌｅ１ ｃｕｒｖｅ 中圈分类号：ＴＱ １５３ 文献标识码：Ａ 文章编号：１０００－４７４２（２０１１）０４－００１５－０３
黑镍
黑镍镀层呈黑色，具有很强的消光能力，常应用于光学仪器和摄影设备等某些有特殊要求的行业，黑镍镀层对太阳能有着较高的吸收率，可用于太阳能集热板。近来，在国内的装饰应用方面呈上升趋势，尤其在钟表、灯具、皮革饰件等方面广泛流行。黑镍镀层比较硬，耐磨性及耐蚀性较差，而且直接在钢铁件上镀黑镍，镀层与基体的结合力差，经抛光后颜色会变浅。一般是在光亮镀镍层上闪镀一层较薄的黑镍层（只有2㎜左右），再进行镀后涂漆或浸油处理，从而获得典雅、别具一格的枪黑色镍光亮镀层。
黑镍镀层可由Ni—Zn合金镀液，Ni—Sn合金镀液获得。在Ni—Zn黑镍镀层中，含有较高的非金属相，如镍的硫化物，锌的硫化物和有机物等的混合物，硫化物的形成，是由于硫氰酸根在阴极上还原游离出硫离子，现镀液中镍离子、锌离子形成，在阴极上与镍共沉积，至于黑色是镀层中存在黑色硫化镍所致，或者镀层结构本身所呈现的颜色。 从黒镍镀液中镀得的黑镍镀层，含镍40——60%、锌20——30%、硫10——15%、有机物10%左右。硫氰酸盐的分解产物则是镀层中有机物的主要来源。
浅谈黑镍电镀
[摘 要]：介绍Zn-Ni黑镍电镀的工艺配方、流程及操作注意事项等。给出了单镍电镀黑镍新工艺。
[关键词]：黑镍 Zn-Ni合金
1、前言
在仪器、仪表、光学和电子工业中，有相当数量的零件要求黑化，消除反光和改变热性能，而黑镍电镀则可满足工艺要求。黑镍工艺应用较多的是Zn-Ni合金。目前，黑镍更多地应用于高档五金件的仿古电镀。本文参见了国内最新研究资料，详述了Zn-Ni合金电镀黑镍的工艺配方，操作规程及注意事项等。介绍了最新的单盐电镀黑镍新工艺。
2、典型工艺配方
配方一： 硫酸镍 100 g/L
硫酸锌 50 g/L
硫氰酸铵 55 g/L
硼酸 30g/L
硫酸镍铵 50g/L
三乙醇胺 1ml/L
pH值 4.5~5.5
镀铜工艺技术
镀铜工艺技术
镀铜工艺技术是一种将铜镀层附着在物体表面的技术，常用于电子、金属加工和装饰等领域。镀铜工艺技术具有良好的耐腐蚀性、导电性和热传导性，保护基材不受氧化和腐蚀的影响，同时能给产品表面增添一种美观的金属光泽。
镀铜工艺技术主要包含以下几个步骤：
1. 表面处理：首先要对待镀的物体表面进行清洁和处理，以去除表面的污垢、氧化物和油脂。一般采用酸洗、电解清洗、喷砂和机械抛光等方法。
2. 阴阳极选择：镀铜过程需要使用铜阳极和铜阴极，阴极是待镀物体，阳极是纯铜板。选用合适的阴极和阳极对镀铜层的质量和均匀性至关重要。
3. 镀液准备：镀液是镀铜工艺技术中最关键的因素之一。镀液的成分包括金属盐、酸性调节剂和添加剂等。不同的工艺和要求需要使用不同配方的镀液，以确保镀铜层的质量和稳定性。
4. 镀铜过程：在镀液中通入电流，使阳极溶解产生铜离子。铜离子通过电解作用，被还原成为金属铜沉积在阴极上的工件表面。控制电流密度、镀液温度和镀铜时间等参数，可以调整镀铜层的厚度和光泽。
5. 镀后处理：镀铜完成后，需要对镀层进行表面处理，以提高光泽和耐腐蚀性。常见的处理方法包括抛光、酸洗和喷漆等。同时，对于特殊需求的产品，还可以进行其他附加处理，如防氧化处理等。
镀铜工艺技术具有以下优点：
1. 耐腐蚀性：镀铜层能有效保护基材不受腐蚀和氧化的侵蚀，可延长产品的使用寿命。
2. 导电性能：铜是良好的导电材料，镀铜能提高产品的导电性能，广泛应用于电子、通信和电器等领域。
3. 美观性：铜具有独特的金属光泽，镀铜后的产品表面更加光滑和美观，可增加产品的附加值和装饰效果。
4. 热导性：铜具有优良的热导性能，镀铜后的产品能更好地传导热量，提高散热效果。
然而，镀铜工艺技术也存在一些问题和挑战。例如，镀液中的金属离子浓度、温度和电流密度等参数需要精确控制，以确保镀铜层的均匀性和质量。此外，镀铜工艺技术对设备和环境的要求较高，要求工厂具备良好的防护措施和废水处理设施，以确保工作环境的安全和环保。
电镀添加剂作用和原理
在含有被镀金属离子的电解质溶液（electrolyte,bath）中，以工件作为阴极（cathode），通常以被镀金属作为阳极(anode)，通以直流电，使作为阳极的金属溶解进入镀液，镀液中的金属离子在阴极上沉积形成有具有一定装饰性（decorative）或功能性（functional）的金属或合金的工艺叫做电镀（electroplating，electrodeposition,plating）。镀液中仅仅含有被镀金属的盐不能得到具有装饰性或功能性的镀层，必须在其中加入添加剂。
电镀添加剂（electroplating additives）是加入到电镀溶液中对镀液和镀层性质有特殊作用的一类化学品的总称。它属于精细化学品（fine chemicals），在一些大型化工公司中，把它列入特殊化学品（specialty chemicals）。
1、 电镀添加剂的分类和作用
应用广泛的电镀工艺有镀锌，镀铜，镀镍，镀铬，镀银，镀锡，镀铜锌合金，（仿金电镀），铜锡合金，锌镍合金，镍铁合金等。镀液有酸性，弱酸，碱性之分。不同类型的电镀工艺只能加入不同种类的添加剂，因此电镀添加剂的种类十分复杂，给电镀添加剂的分类带出困难。以下是本人根据电镀添加剂的对镀液和镀层和作用的不同所作的分类，不一定准确和全面。（同时，本分类仅包括电镀液中的添加剂，不包括电镀的前处理，后处理，也不包括化学镀，阳极氧化等其他表面处理工艺。）
1.1 络合剂（complexing agent or chelating agant）
电化学理论根据金属离子的交换电流密度I。的大小（I。表示电极存在的氧化反应和还原反应达到平衡时，即净反应速度为零时的氧化或还原反应速度或电流）将金属分为三类：
第一类：I。很大，10-10-3 A/dm2，过电位很小，为Pb2+、Cd2+、Sn2+、In3+等。
第二类：I。中等，为10-3-10-8 A/dm2，过电位中等。为：Cu2+、Zn2+、An3+、Bi3+等。
